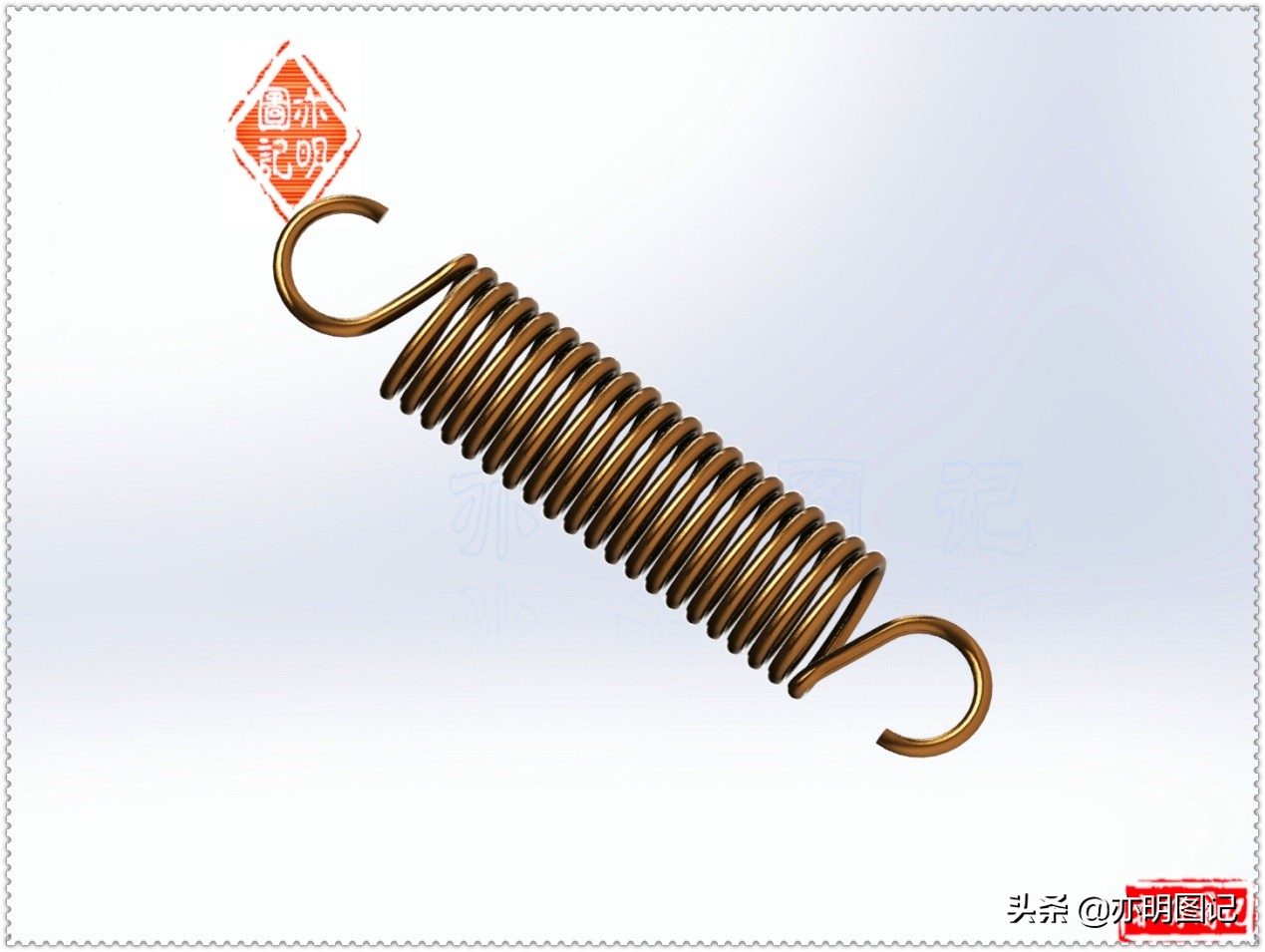

3d拉簧模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

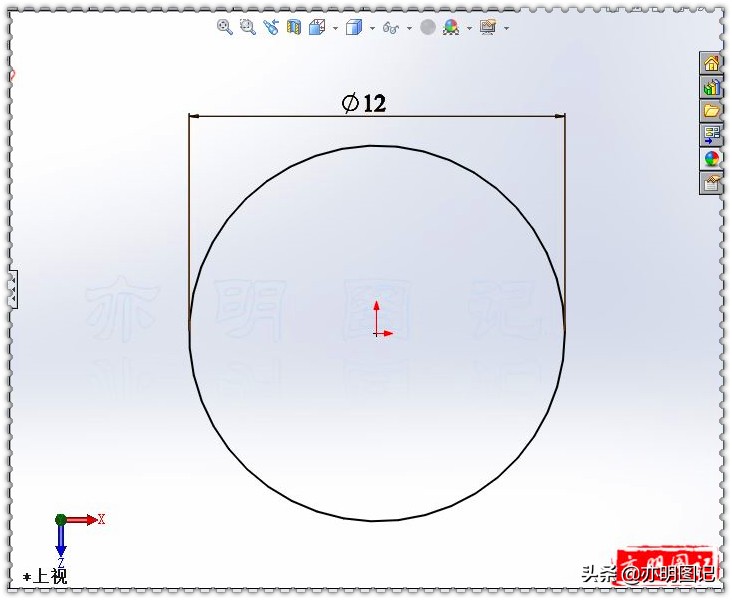

1、在上视基准面上绘制草图 圆：直径12；

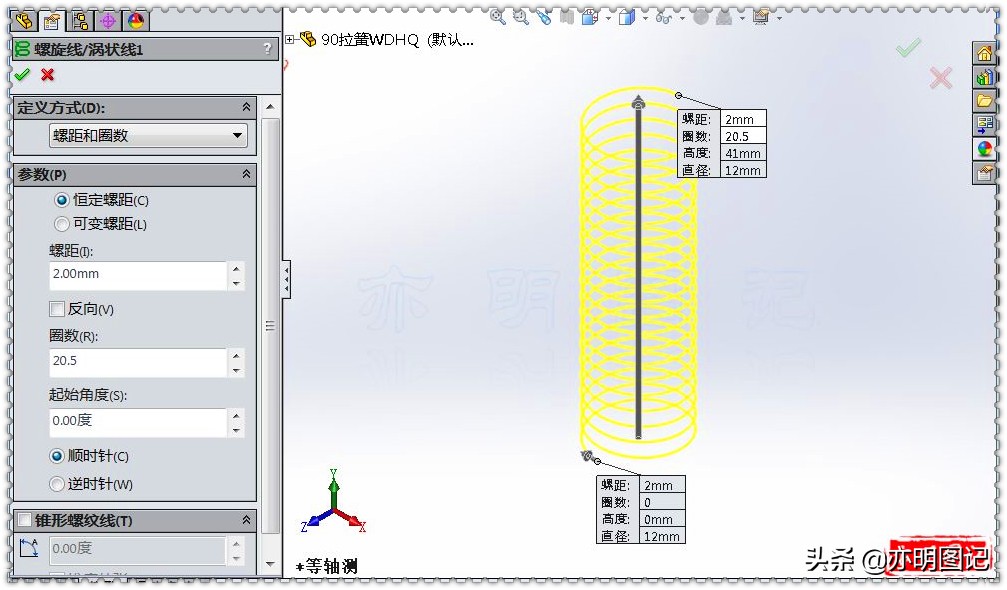

2、选择螺旋线/涡状线命令生成螺旋线：定义方式旋转螺距和圈数；恒定螺距，螺距2，圈数20.5，起始角度0，顺时针；

3、新建基准面：第一参考选择螺旋线的上端点；第二参考选择上视基准面 平行；

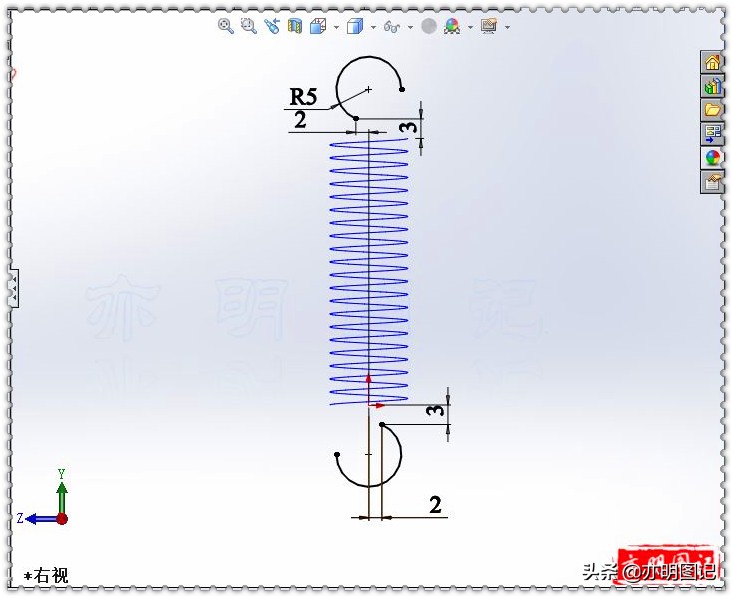

4、在右视基准面上绘制草图 两个圆弧；

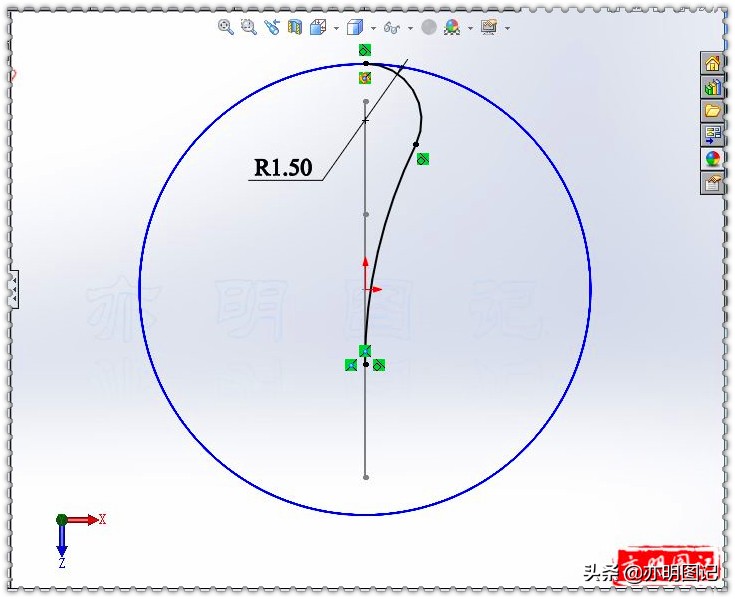

5、在新建的基准面上绘制草图 两个圆弧；

6、在右视基准面上绘制草图 圆弧；

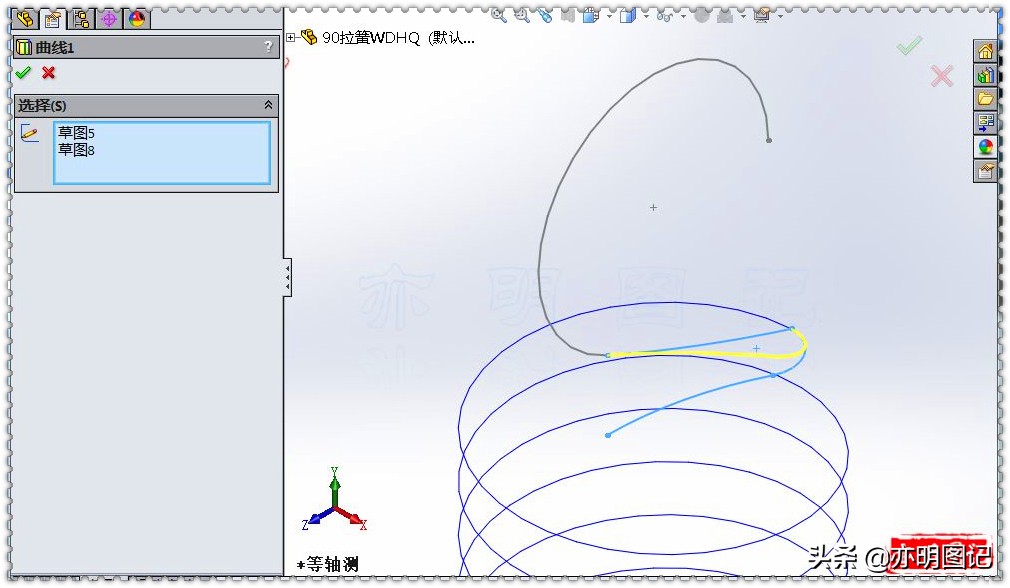

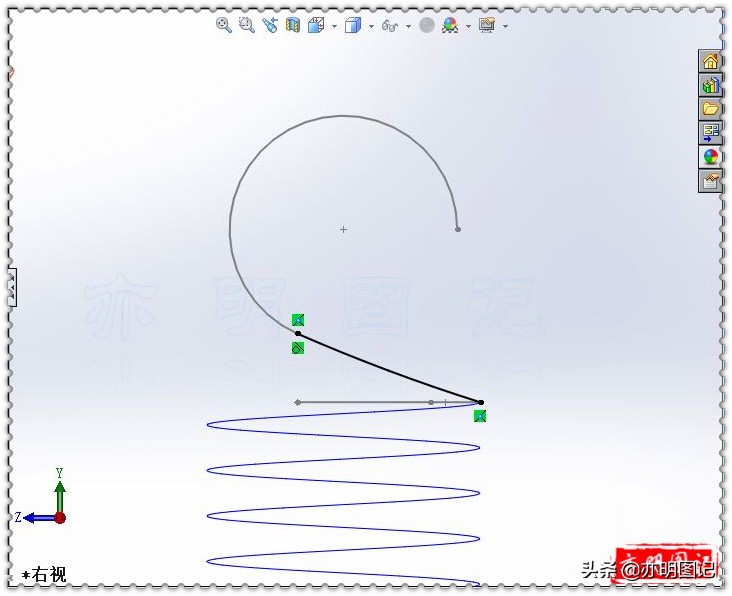

7、选择投影曲线：要投影的草图选择右视基准面上的草图圆弧和新建基准面上的草图 两个圆弧；

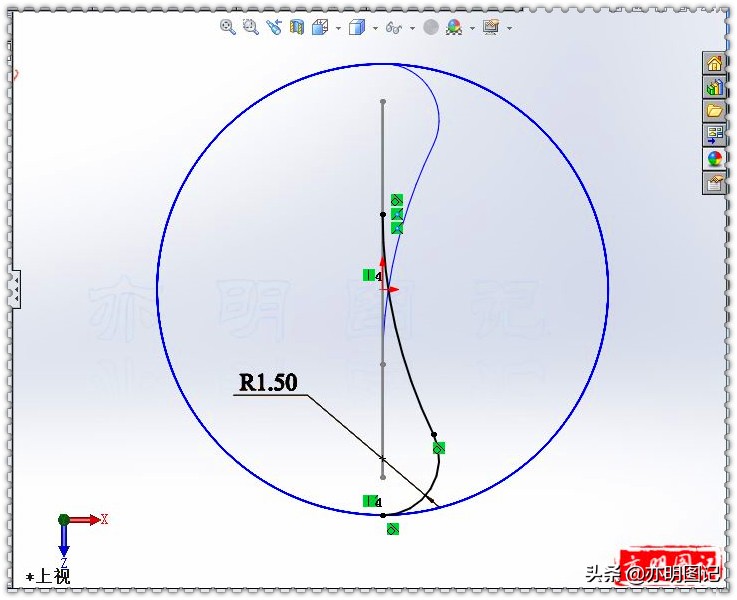

8、在上视基准面上绘制草图 两个圆弧；

9、在右视基准面上绘制草图 圆弧；

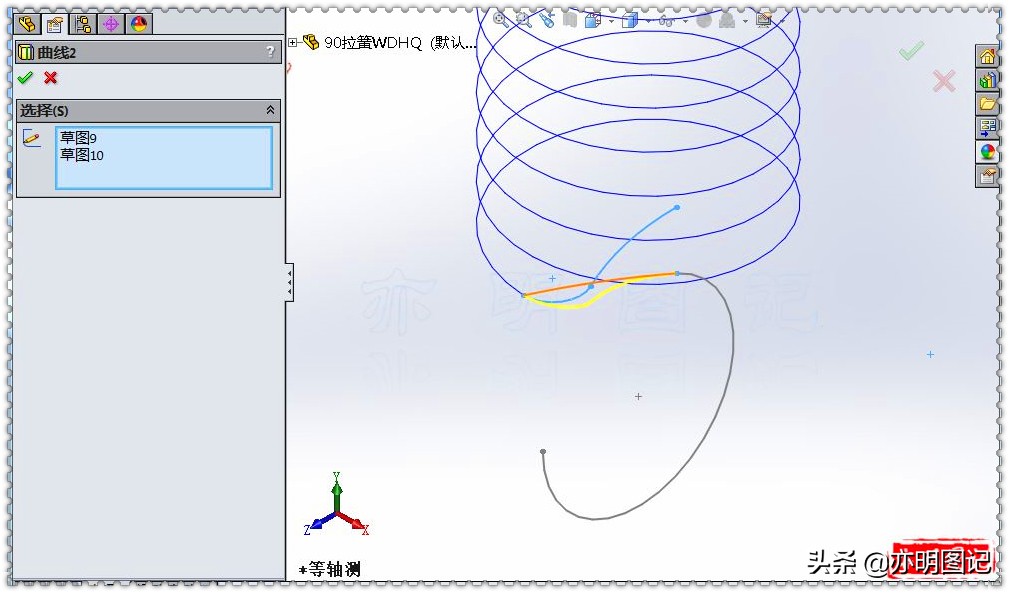

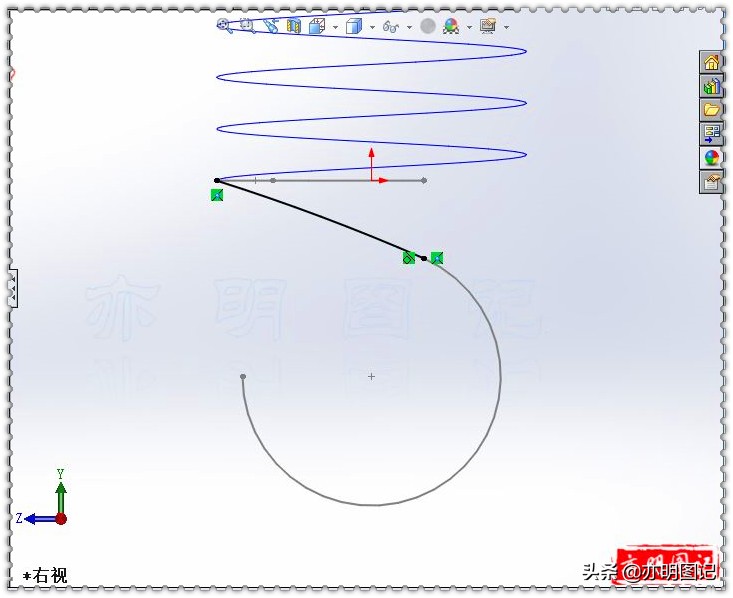

10、选择投影曲线：要投影的草图选择右视基准面上的草图圆弧和上视基准面上的草图 两个圆弧；

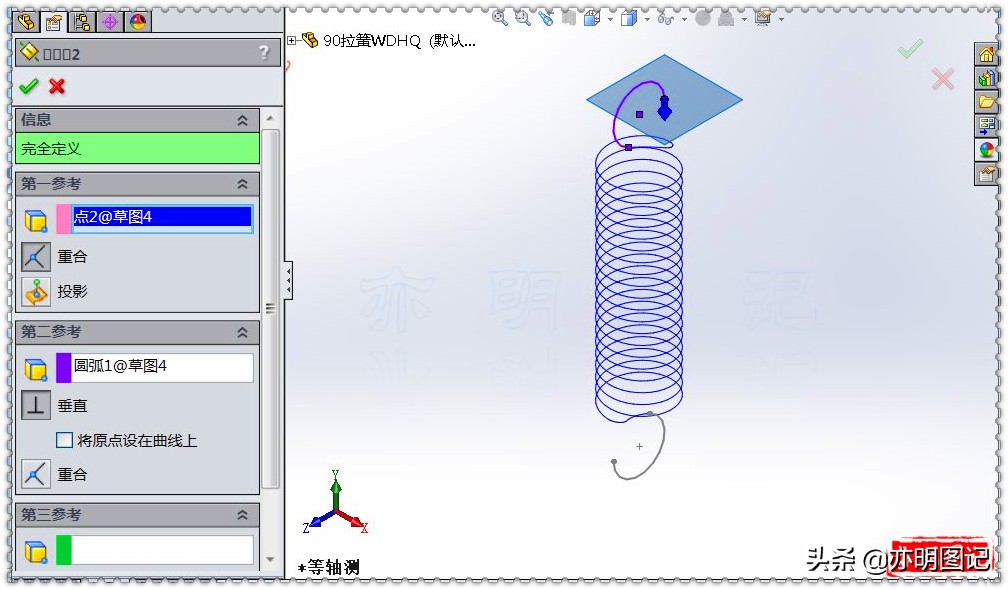

11、新建基准面：第一参考选择顶端圆弧的端点；第二参考选项顶端的圆弧 垂直；

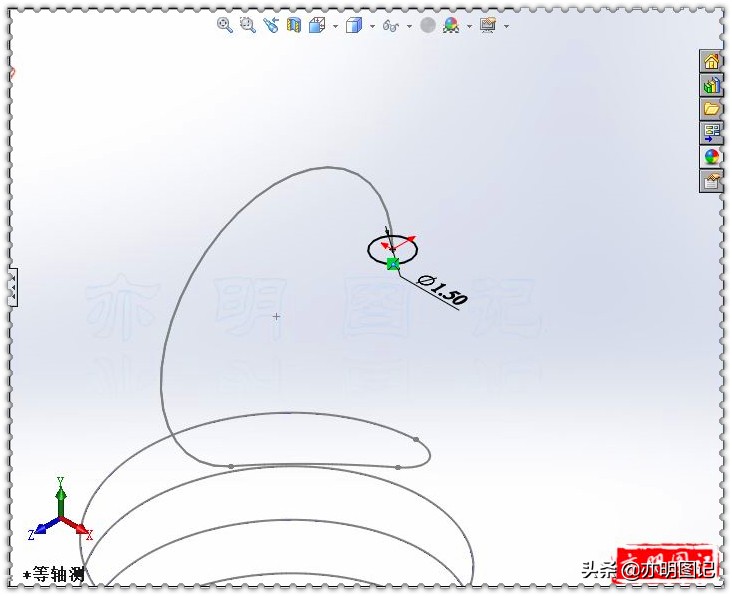

12、在新建的基准面上绘制草图 圆：直径1.5；

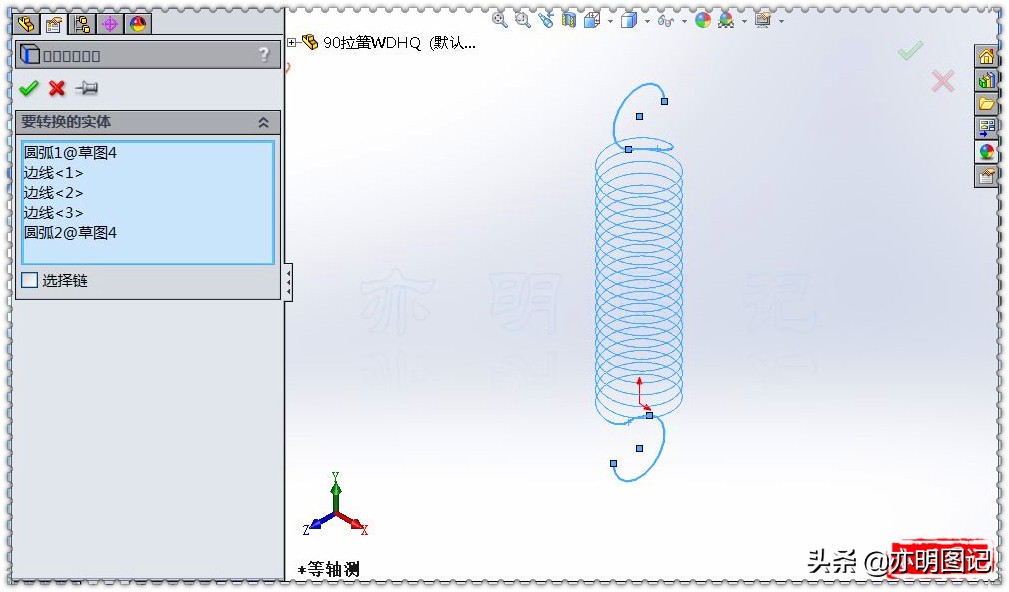

13、绘制3D草图，使用转换实体引用命令：要转换的实体选择螺旋线、投影曲线和第二个草图；

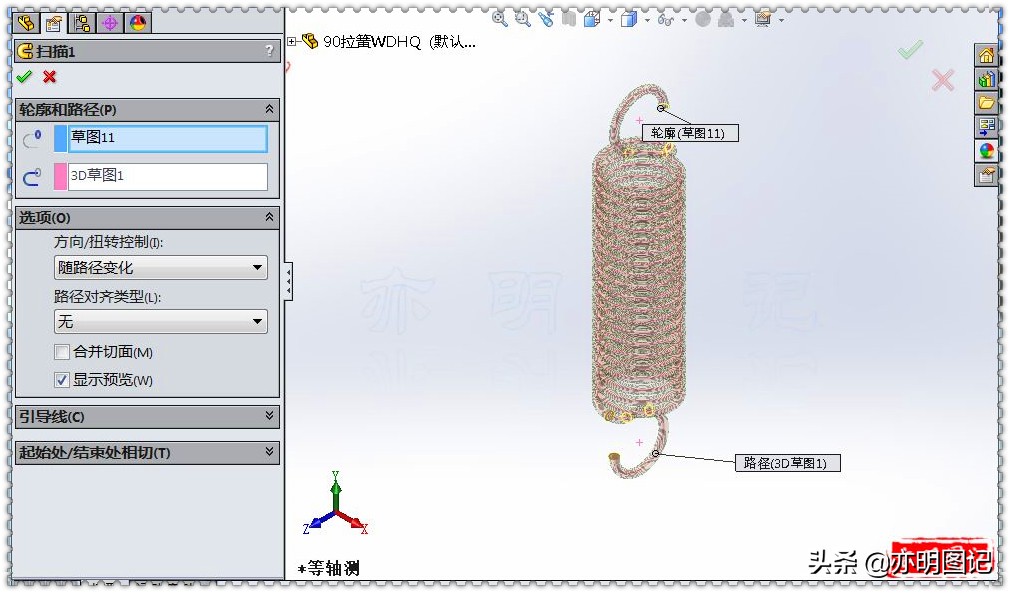

14、扫描：轮廓选择新建基准面上的草图 圆；路径选择3D草图；

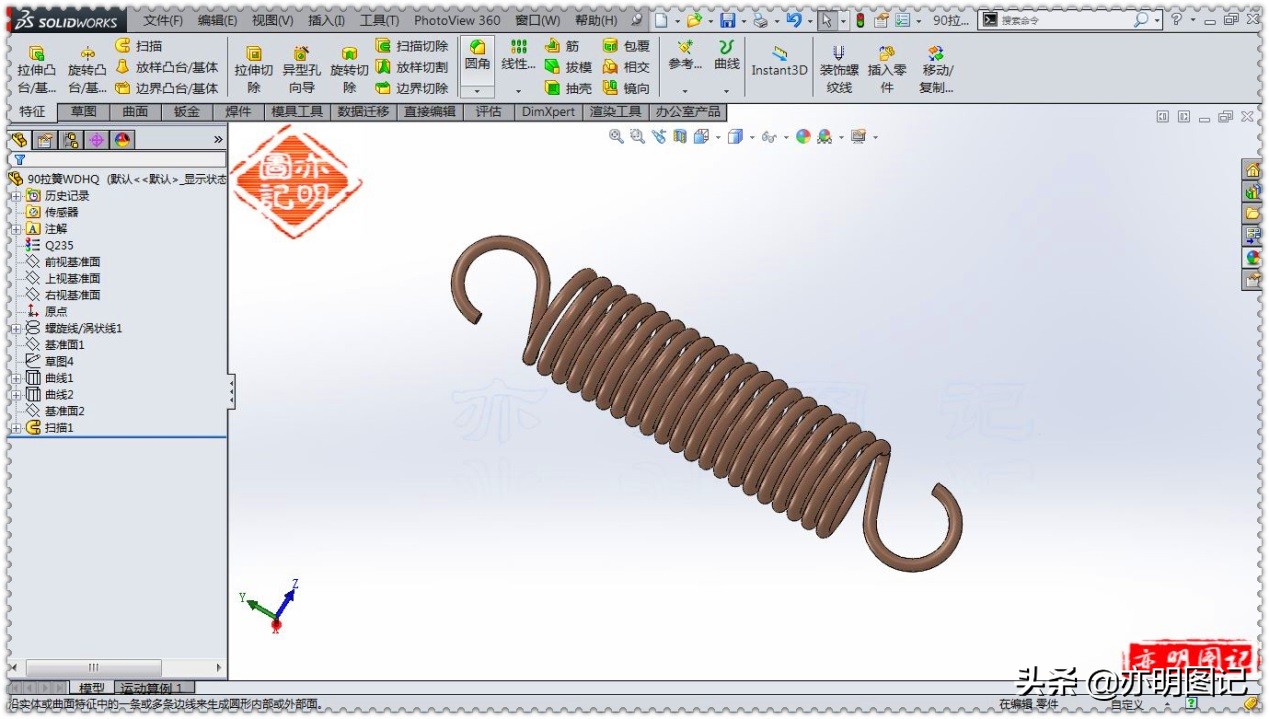

15、完成。
