1 . 插件安装

1.1 软件运行环境

Windows 7 及以上Windows操作系统

MS Office Excel

CATIA V5R19及以上，CATIA V6 因为软件架构重大改变，此插件可能无法运行（未测试）

1.2 安装方法

自动投图是臭豆腐工具箱CATIA版一个独立的程序模块，由臭豆腐工具箱宏命令集调用。

双击 臭豆腐工具箱CATIA版Vxx安装包*ex.e** 文件，此自解压文件将自动创建并解压缩至D:\UGmeetsCATIA\CDF_Toolkit_CATIA文件夹，在..\CDF_Toolkit_CATIA文件夹下将包含如下文件（夹）：

CDF_Toolkit_CATIA.catvba为插件的主程序，该宏命令要在CATIA V5的软件环境中加载才可运行。

臭豆腐工具箱CATIA版Vxx安装包*ex.e** 的解压安装不需要操作系统管理员权限，但需要系统中存在D：盘，并且用户对D盘有读写权限。

请使用自解压创建的路径D:\UGmeetsCATIA\CDF_Toolkit_CATIA，不要更改此路径，否则程序不能正常运行。

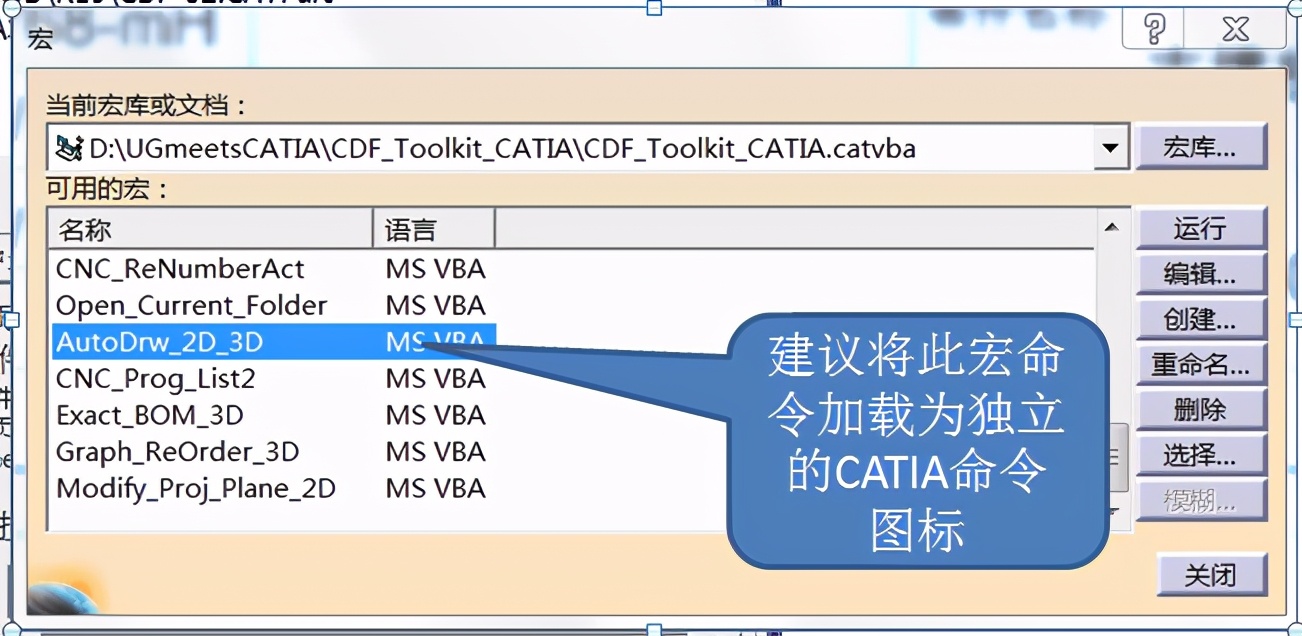

1.3 将CDF_Toolkit_CATIA.catvba加载至CATIA工具栏

宏命令的加载是CATIA的一般操作，并无特殊之处，此处从略。也可以参照本说明书末尾的视频链接查看加载宏命令的方法。

需要指出的是，如果你想要在不同的工作台下使用此插件命令，则需要在不同的工作台分明加载。加载之后CATIA会自动保存工具栏，下次使用无需再加载。

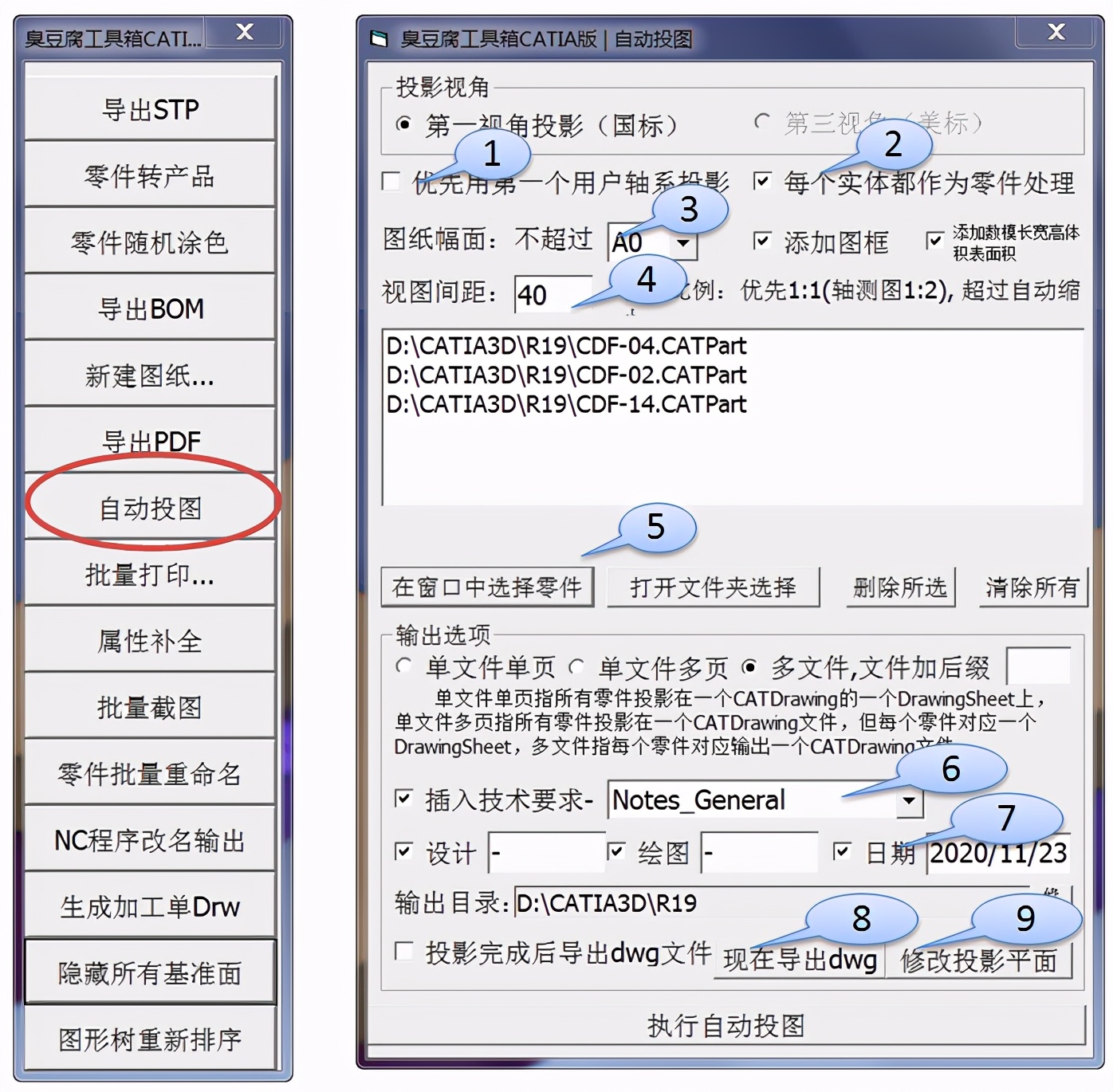

2. 软件界面说明

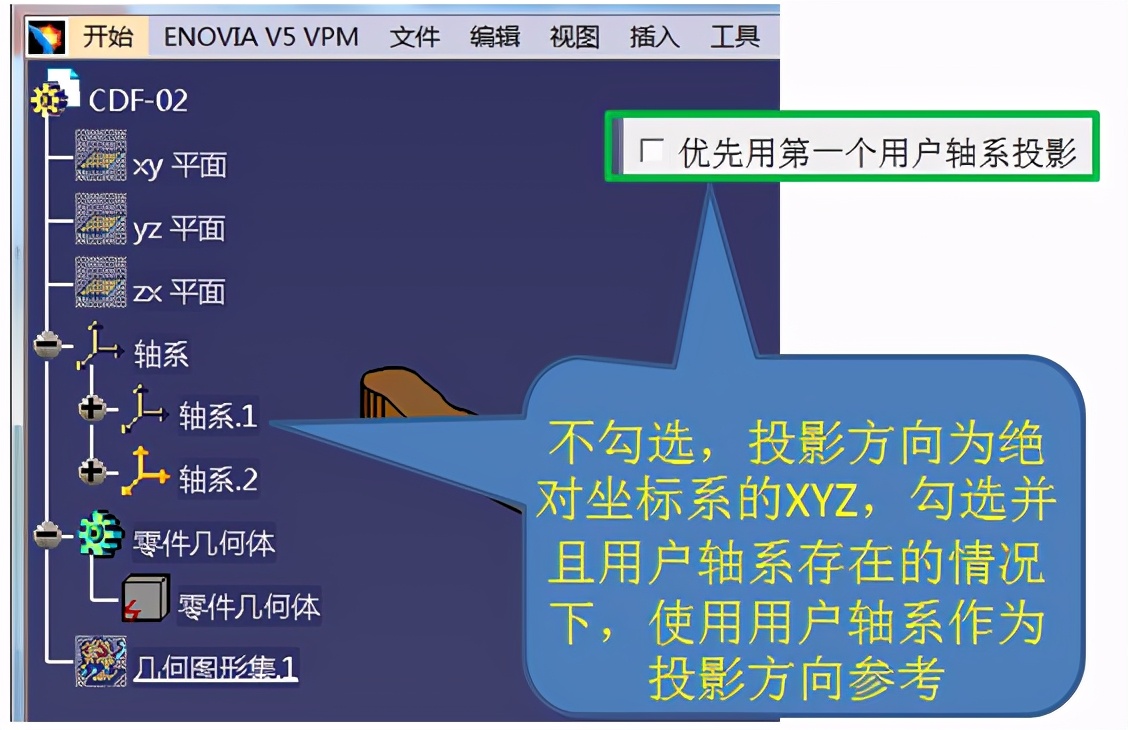

1. 优先使用第一个用户轴系投影

2. 每个实体都作为零件处理

3. 图纸幅面不超过A0

4. 视图间距

5. 在窗口中选择零件

6. 插入技术要求

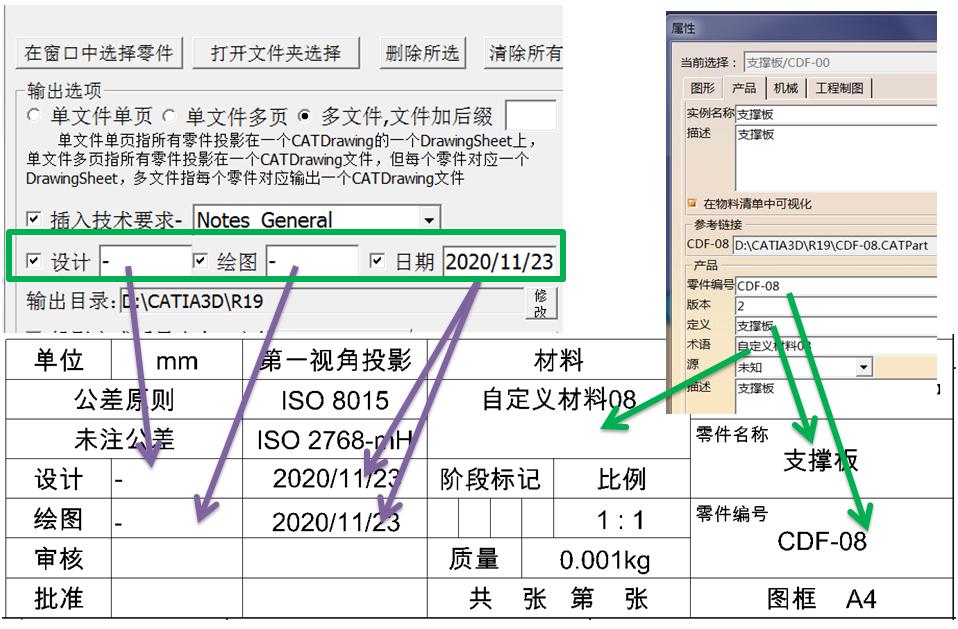

7. 设计、绘图、日期

8. 现在导出dwg

【现在导出dwg】即将当前显示的工程图导出为dwg文件

9. 修改投影平面

3. 修改图框模板和制图格式

4. CATIA相关设置

*载下**地址

*载下**链接：https://share.weiyun.com/5ZRkWUl
