3d十字纹足球模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

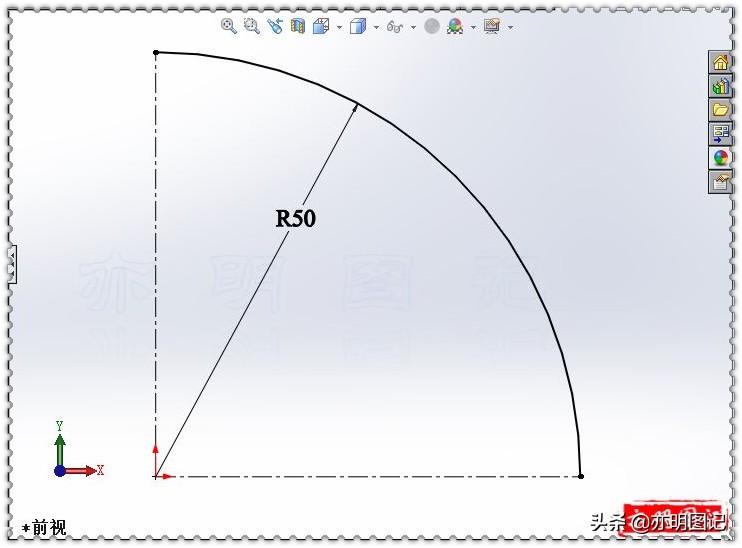

1、在前视基准面上绘制草图 中心线+圆弧；

2、旋转曲面；

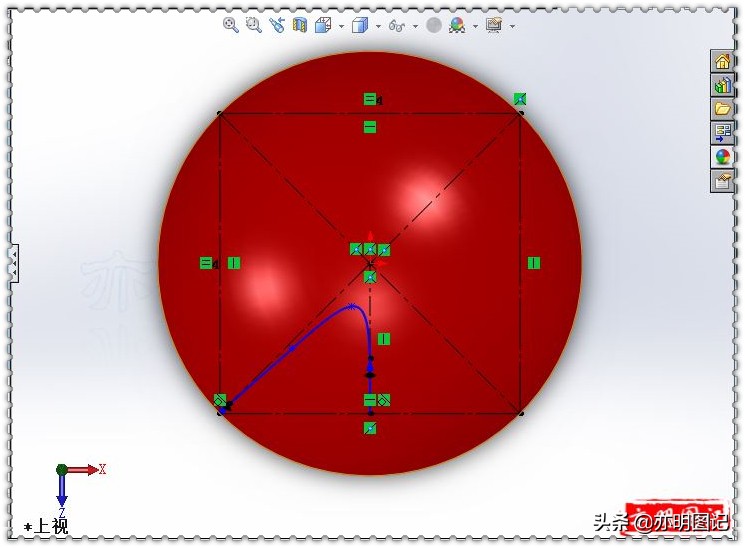

3、在上视基准面上绘制草图 中心矩形（作为构造线）+样条曲线+竖直中心线：样条曲线与中心矩形的斜交叉线和竖直中心线相切；

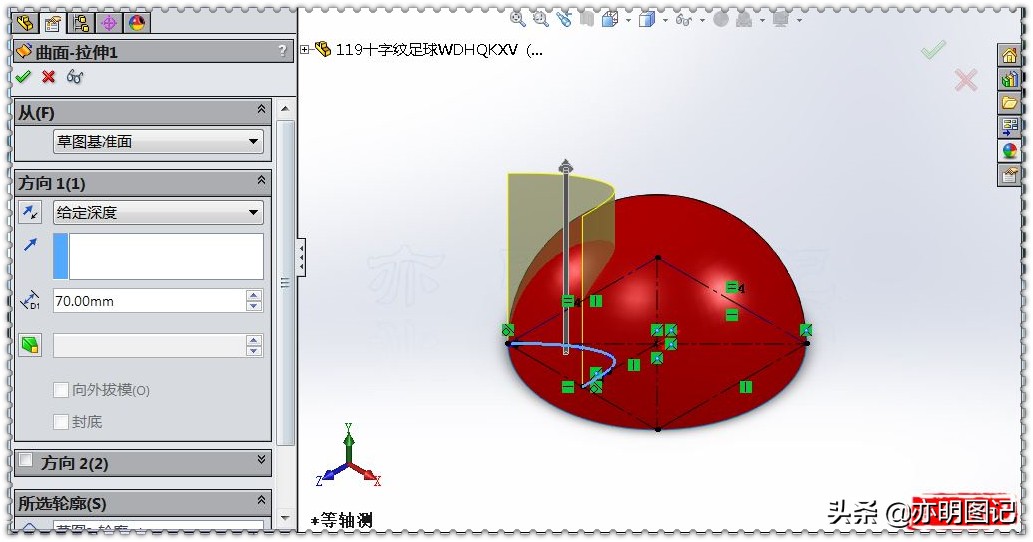

4、拉伸曲面：给定深度70；

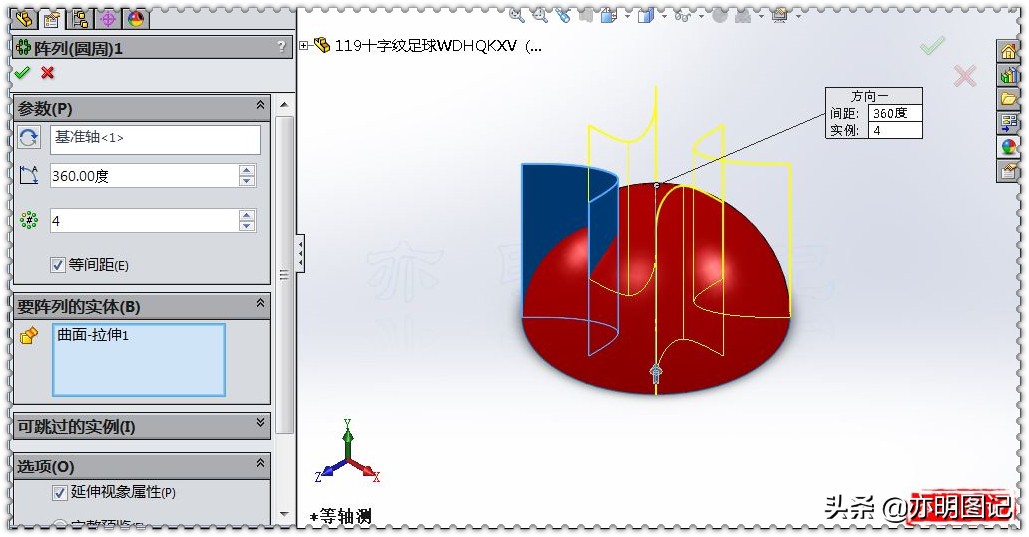

5、圆周阵列：阵列轴选择球面的基准轴；阵列数量4；要阵列的实体选择拉伸曲面；

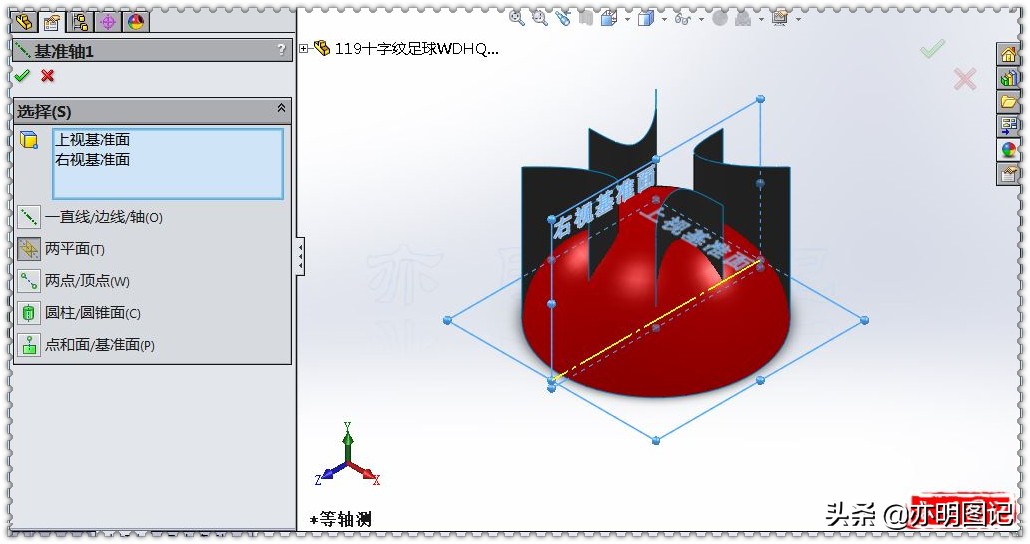

6、新建基准轴：选择上视基准面和右视基准面两平面；

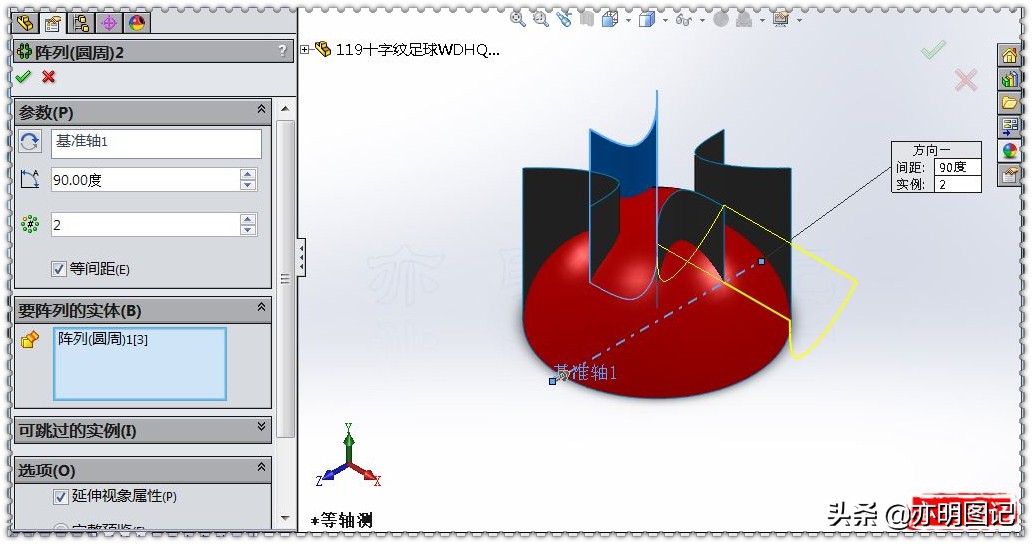

7、圆周阵列：阵列轴选择新建的基准轴；角度90度；阵列数量2；勾选等间距；要阵列的实体选择左后方的曲面；

8、圆周阵列：阵列轴选择球面的基准轴；角度360度；阵列数量4；要阵列的实体选择上一阵列的实体；

9、剪裁曲面：勾选相互；选择所有曲面；保留选择图中紫色区域；

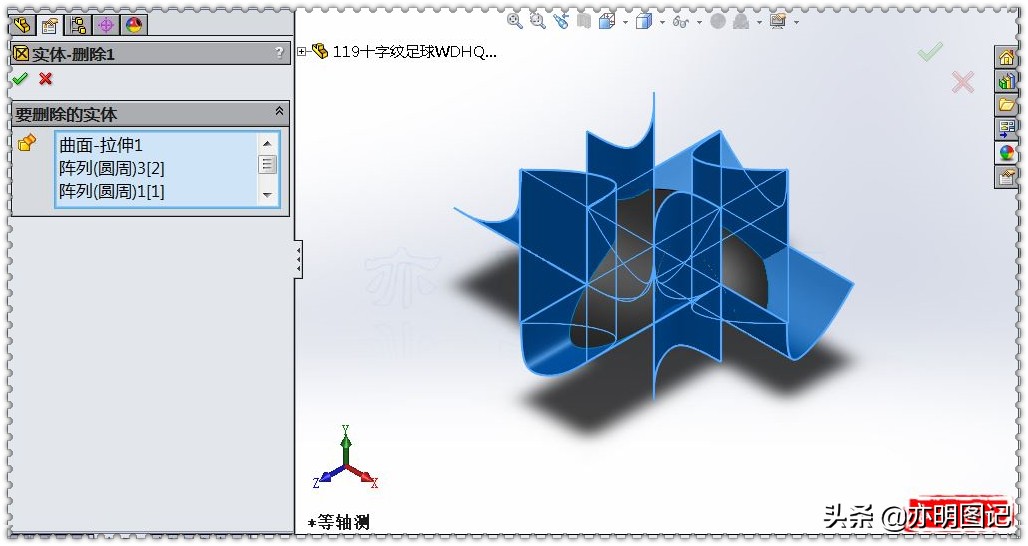

10、删除实体：要删除的实体选择拉伸的曲面和阵列的曲面；

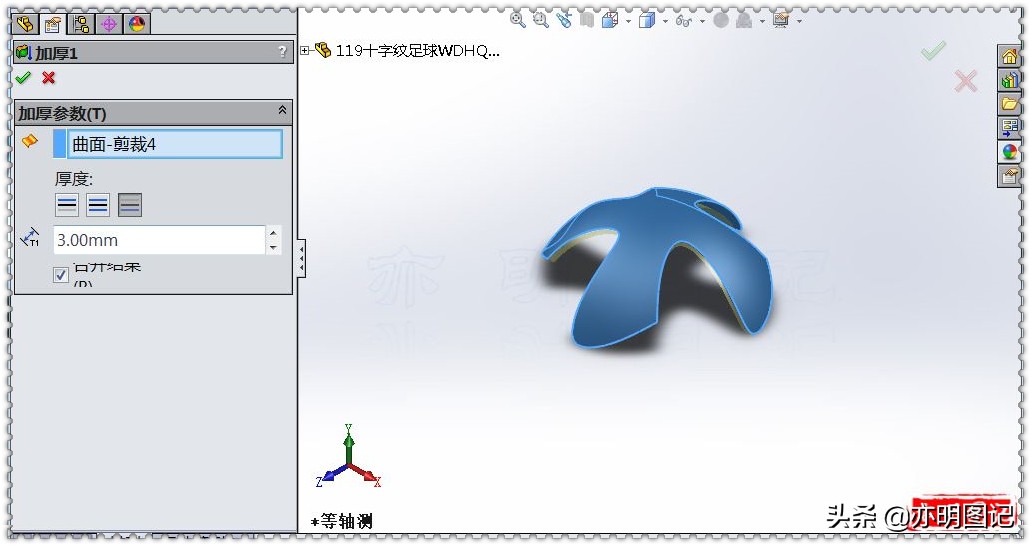

11、加厚：选择要加厚的曲面；选择加厚侧边2；厚度3；

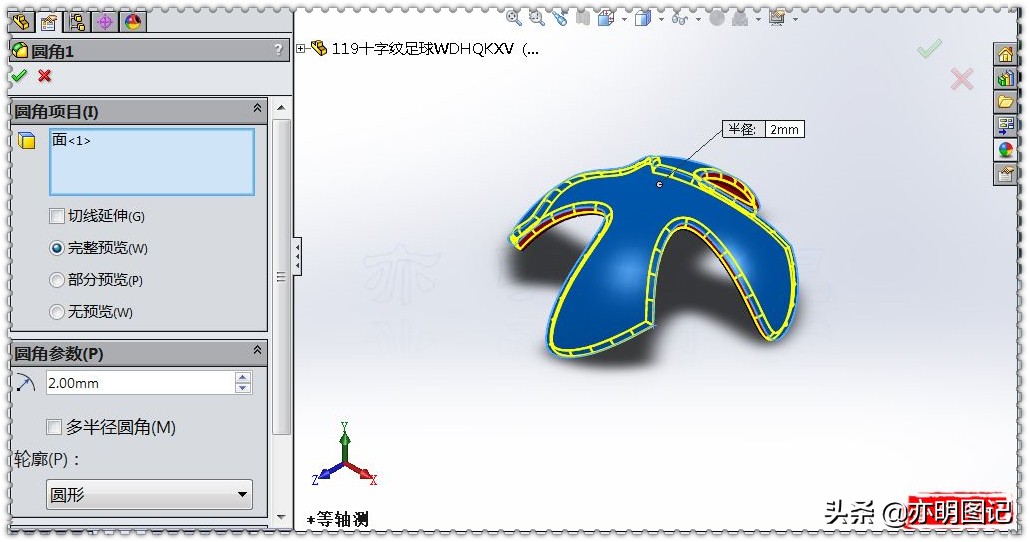

12、倒圆角：圆角半径2；

13、圆周阵列：阵列轴选择新建的基准轴；角度180度；阵列数量3；勾选等间距；选择要阵列的实体；

14、再次圆周阵列：阵列轴选择球面的基准轴；角度360度；阵列数量4；要阵列的实体选择中间的实体；

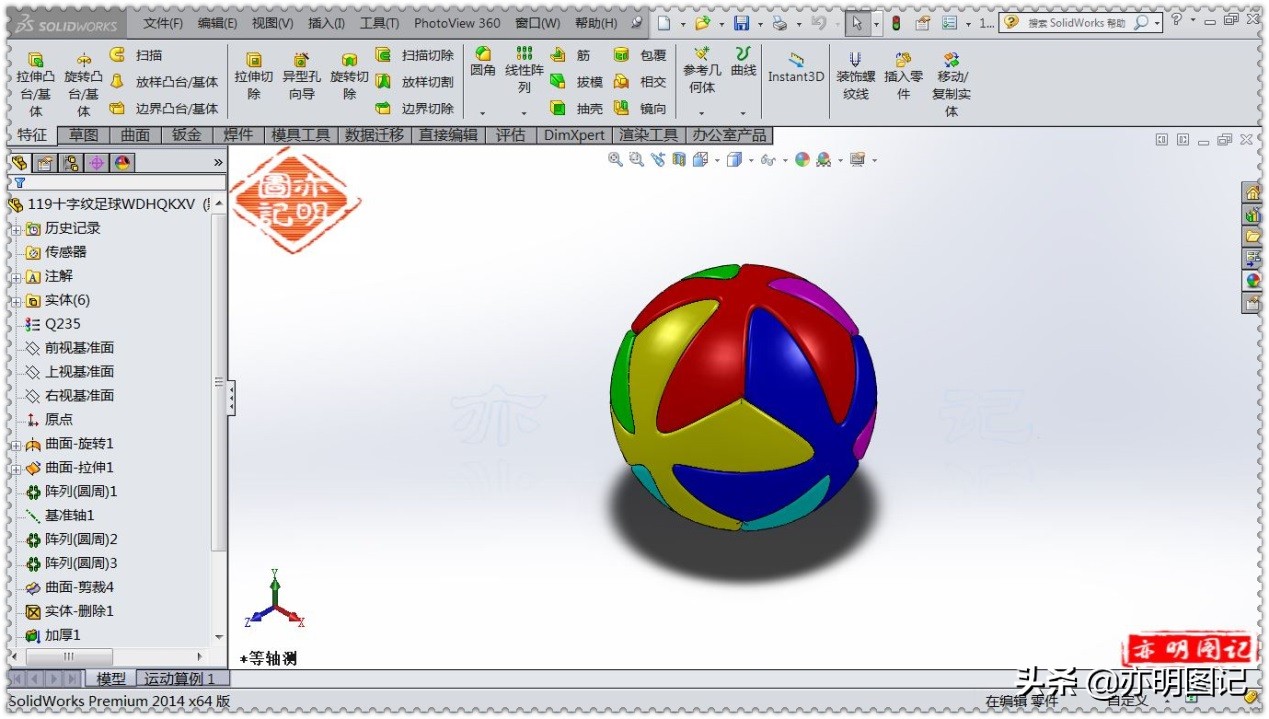

15、完成。
