一、分析与说明

此图的绘制方法很多，下面说两种常用的方法，首选“指定边长”方法。

20200229_01

二、“指定边长”方法详细绘制步骤

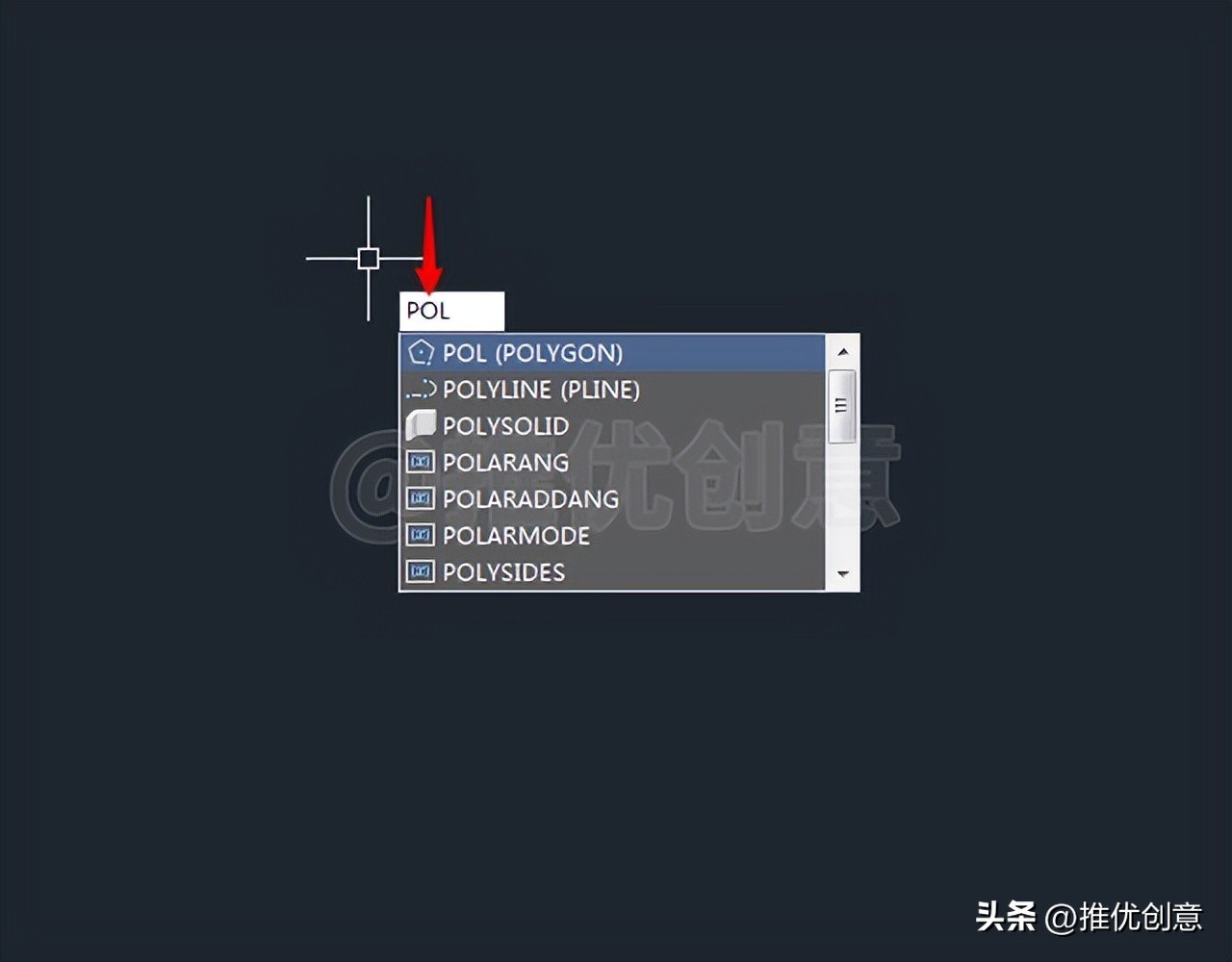

2.1、命令行输入“POL”后回车，启用“多边形”命令。

20200229_01

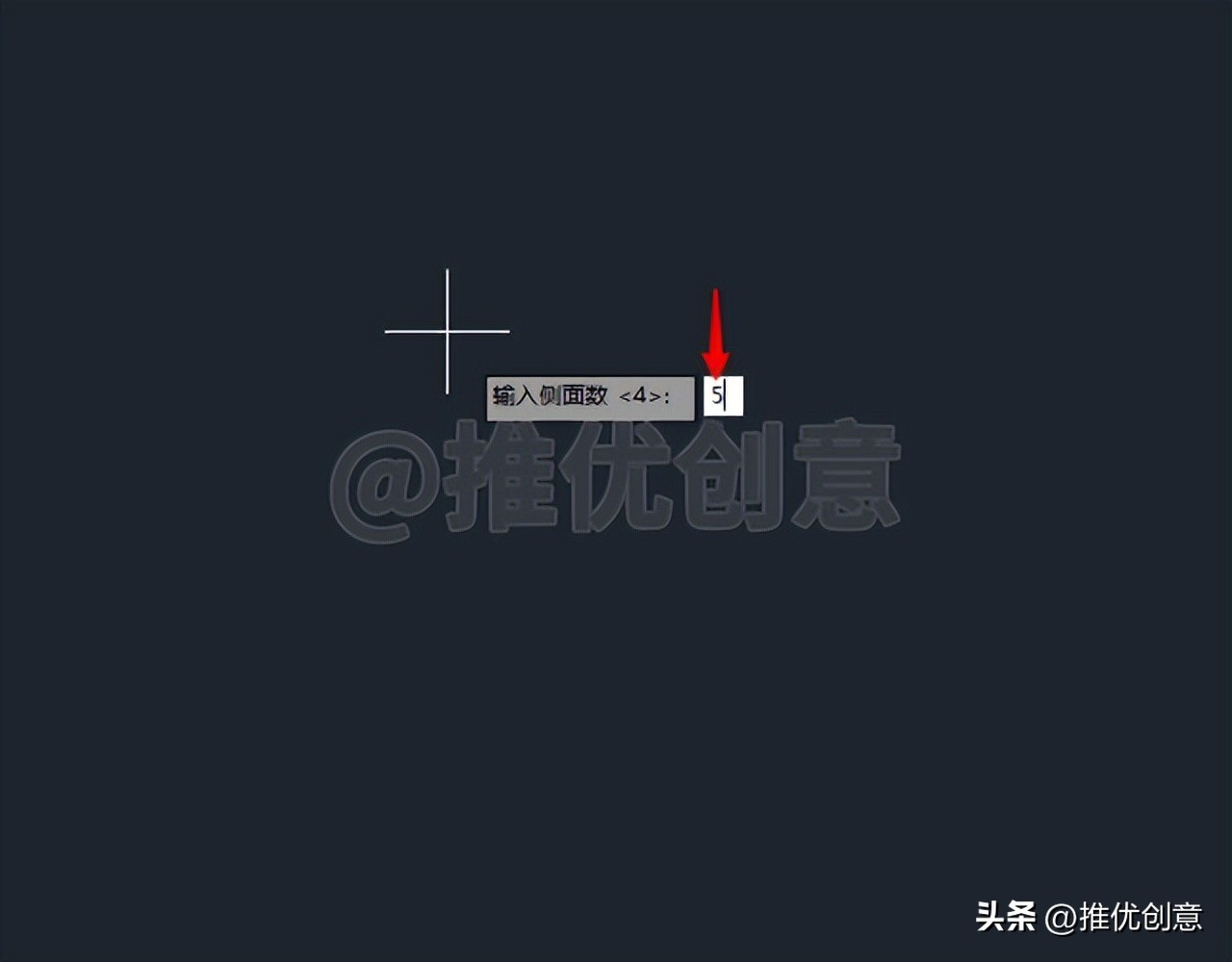

2.2、命令行输入“5”后回车，指定绘制正五边形。

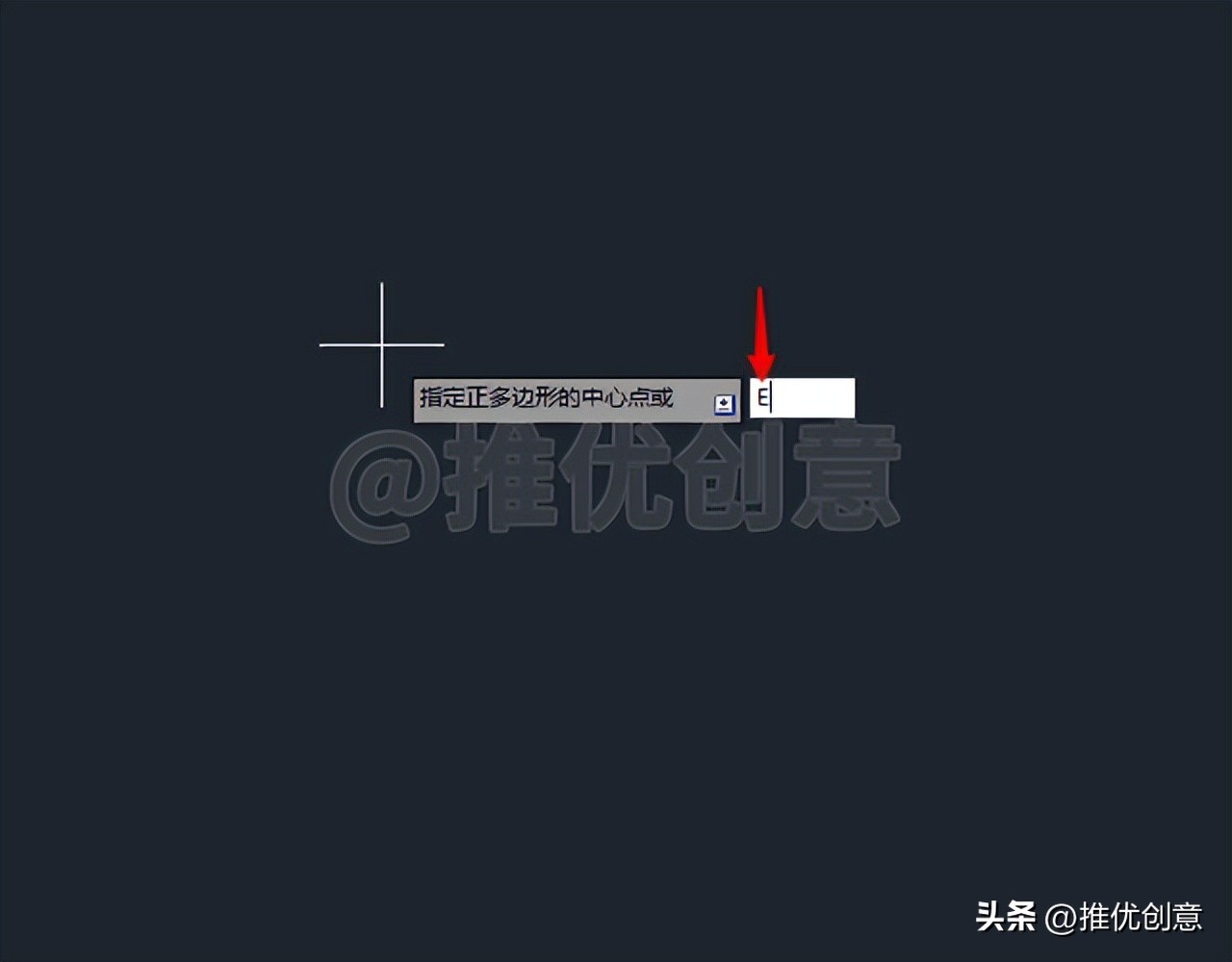

2.3、输入“E”后回车，选择指定边长方式绘制正多边形。

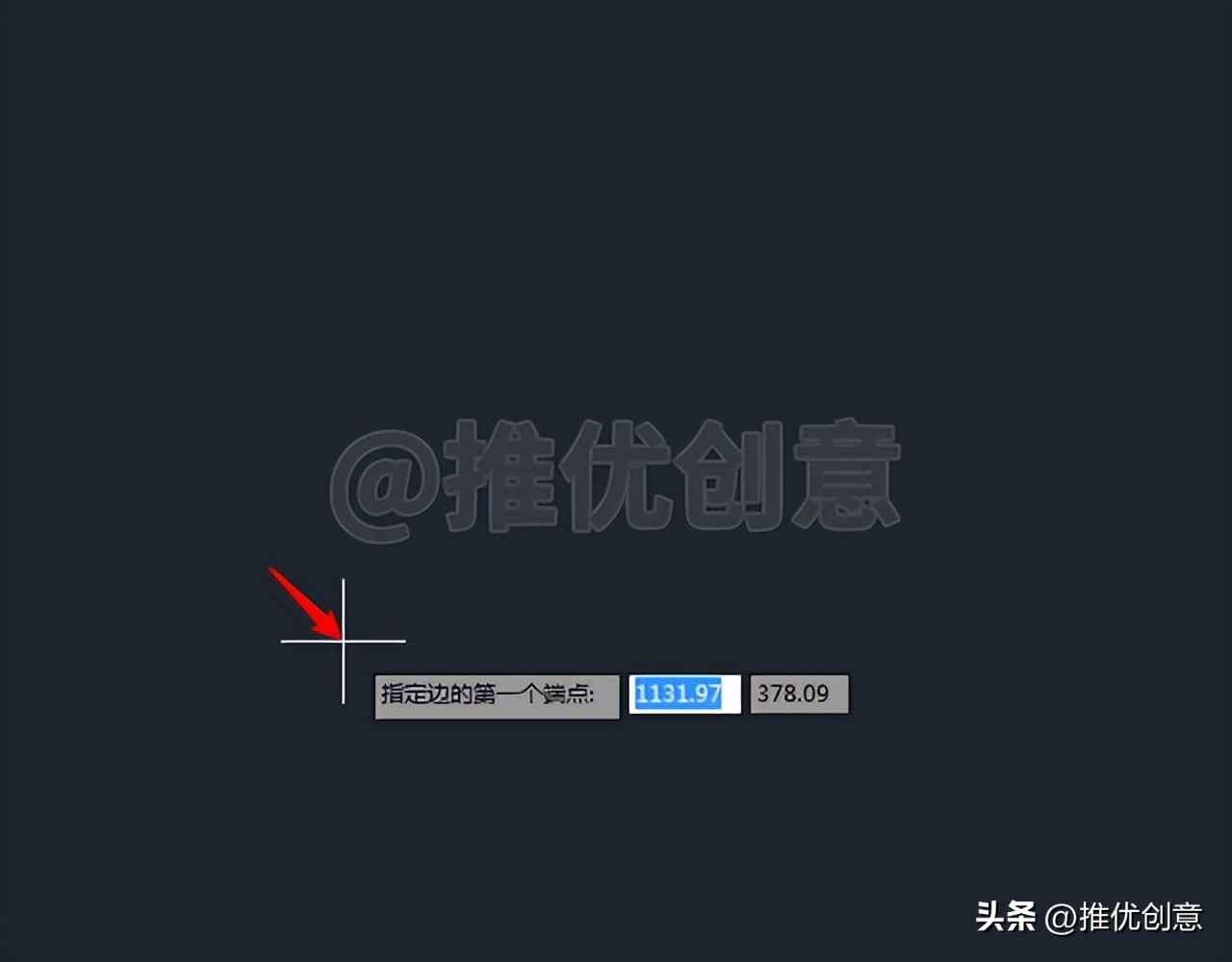

2.4、在绘图区任意位置单击拾取一点作为正多边的边的第一个端点。

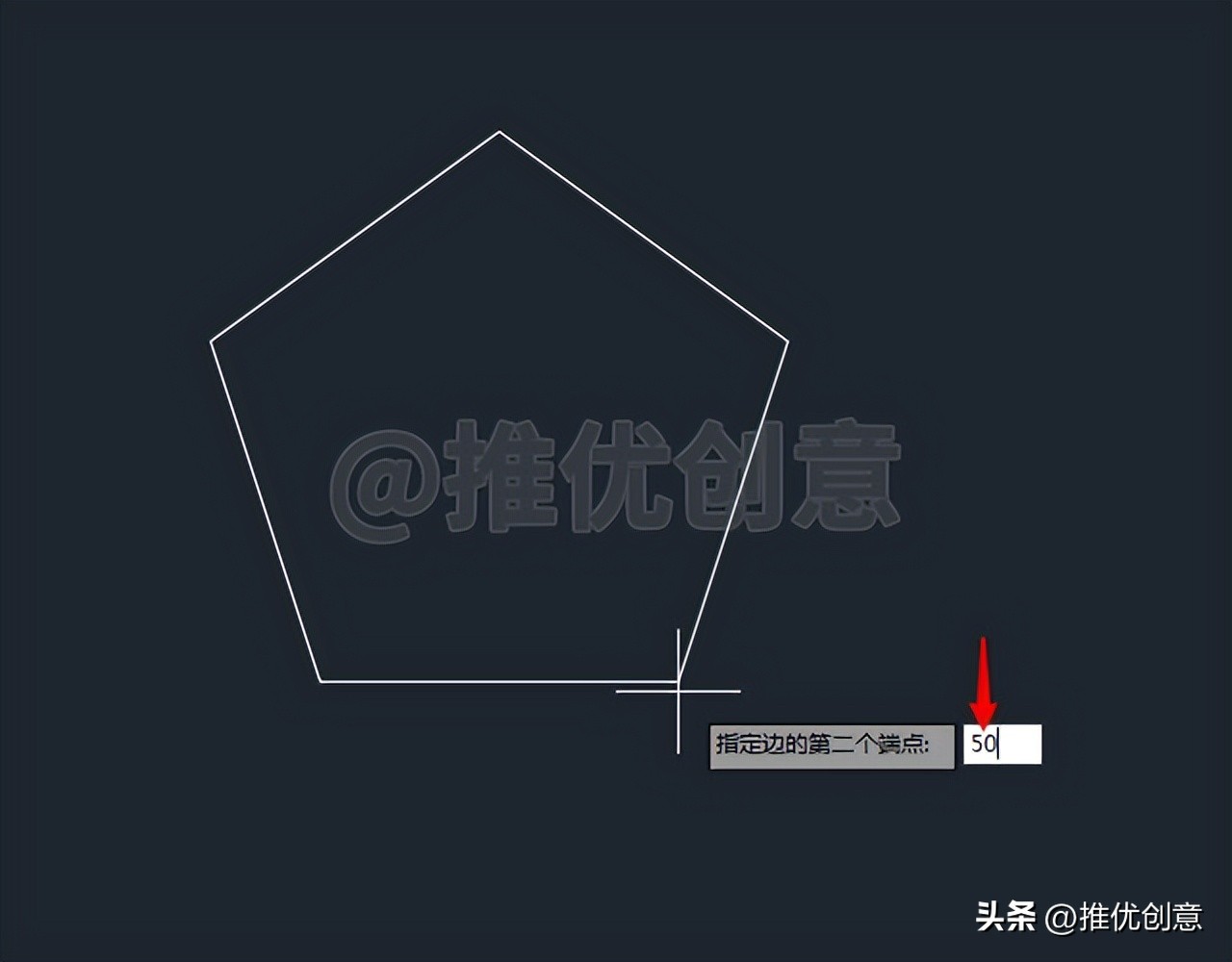

2.5、向右移动光标，输入“50”后回车。

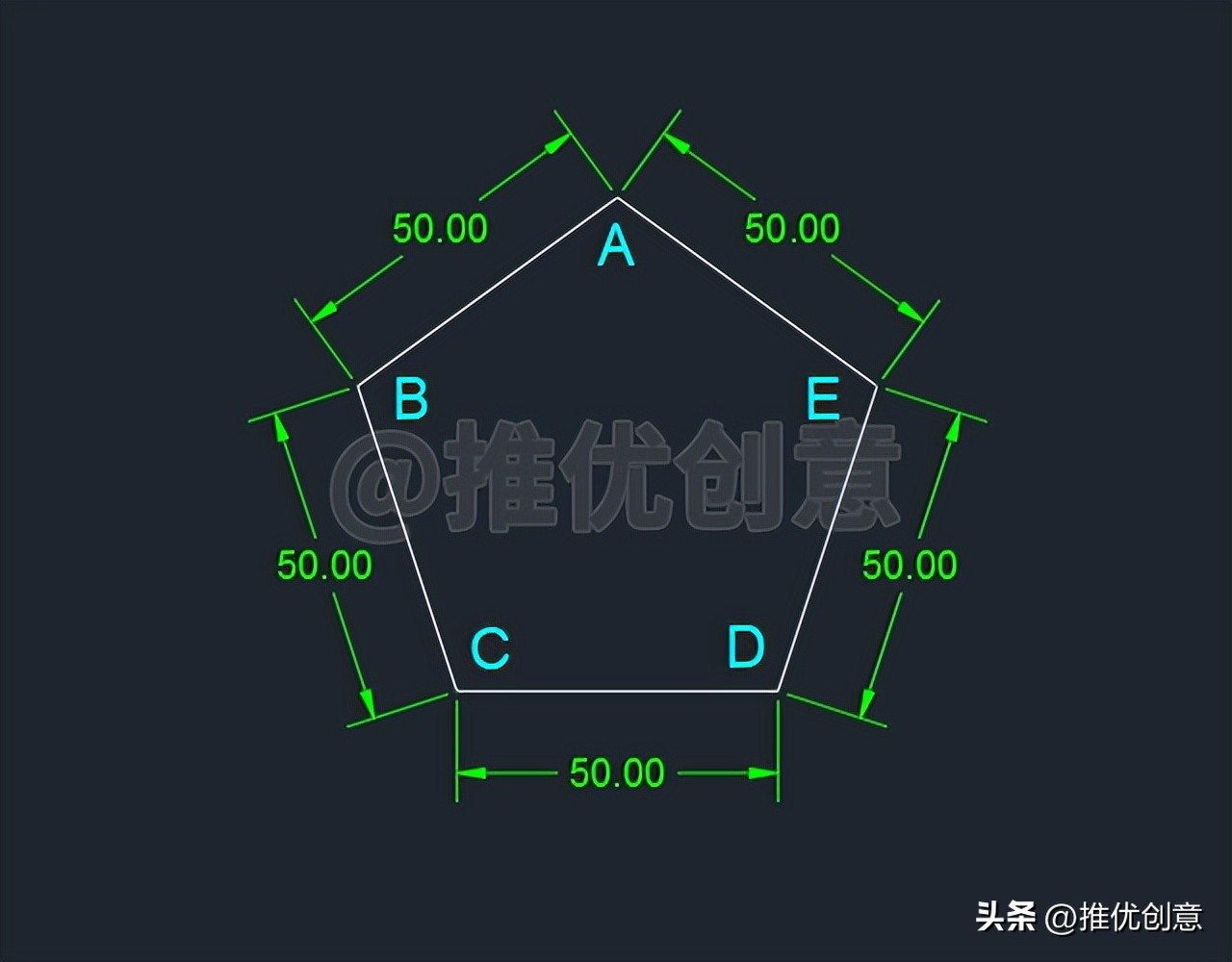

2.6、这样就通过指定边长方式绘制出了一个边长为50个单位的正五边形ABCDE。

至此，整幅图绘制完毕。

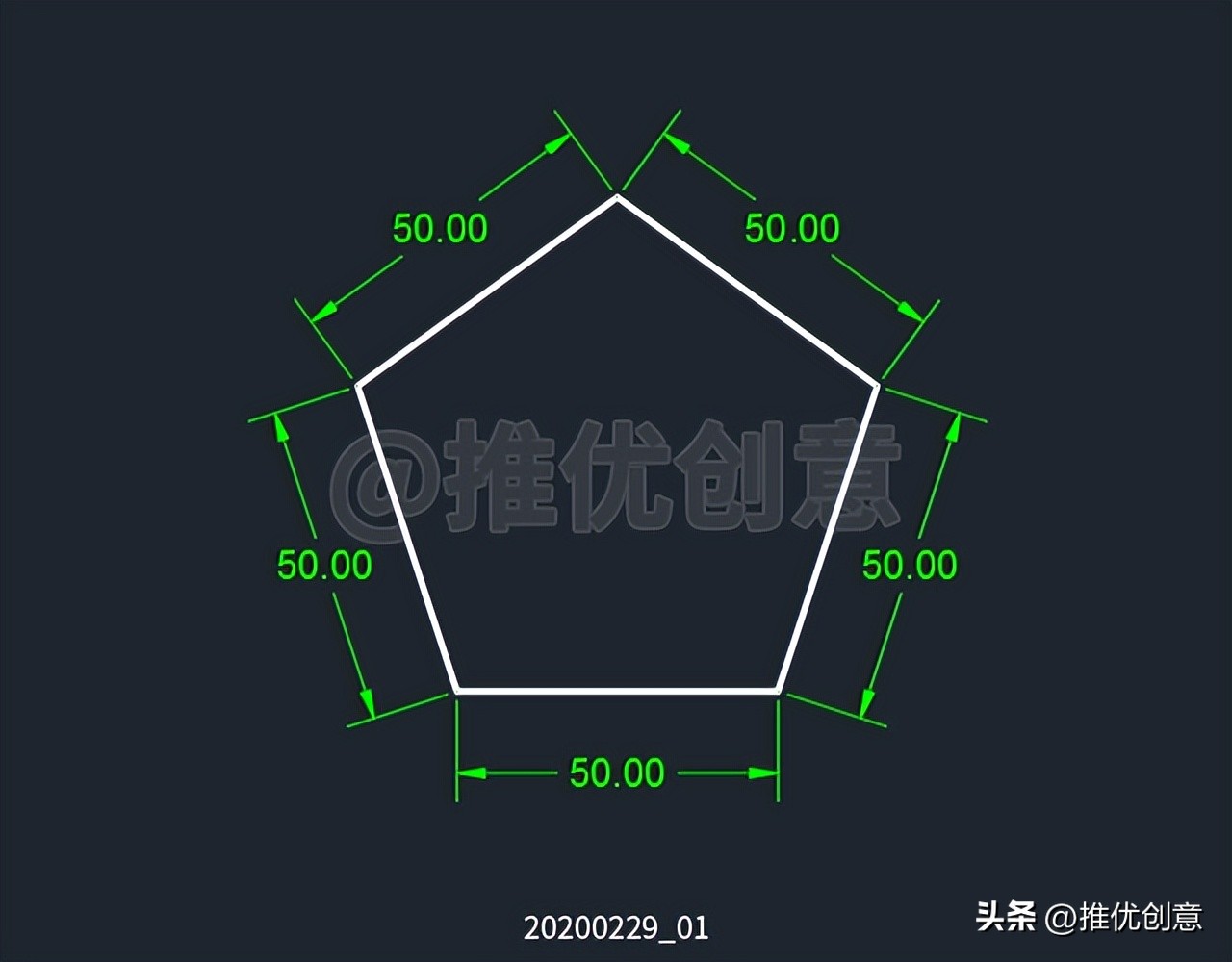

2.7、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20200229_01

三、"参照缩放"方法详细绘制步骤

3.1、命令行输入“POL”后回车，启用“多边形”命令。

20200229_01

3.2、命令行输入“5”后回车，指定绘制正五边形。

3.3、在绘图区任意位置单击拾取一点作为正多边形的中心点。

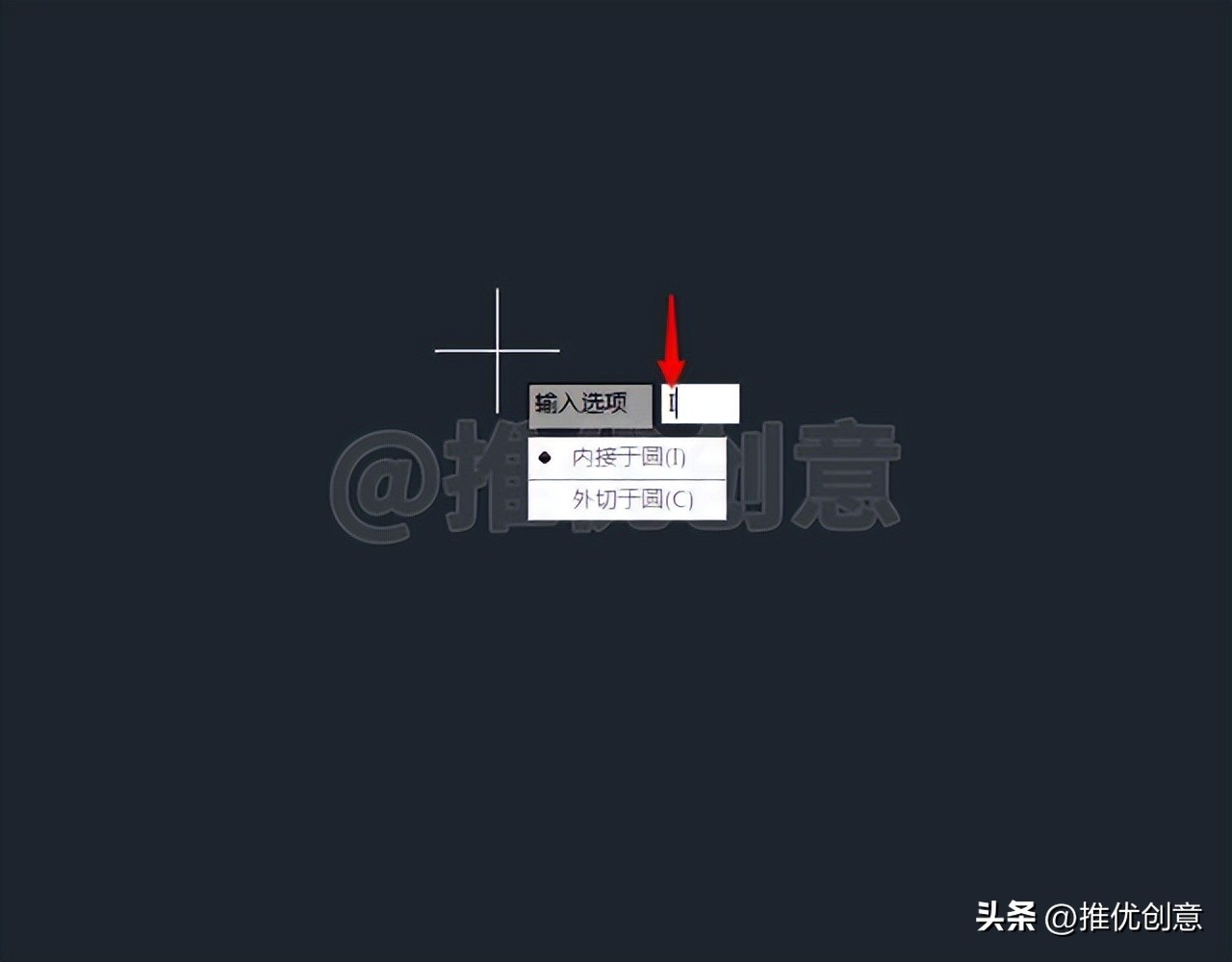

3.4、命令行输入“I”后回车，选择内接于圆的方式绘制正多边形。

3.5、向上移动光标，在任意位置单击拾取一点指定圆的半径。

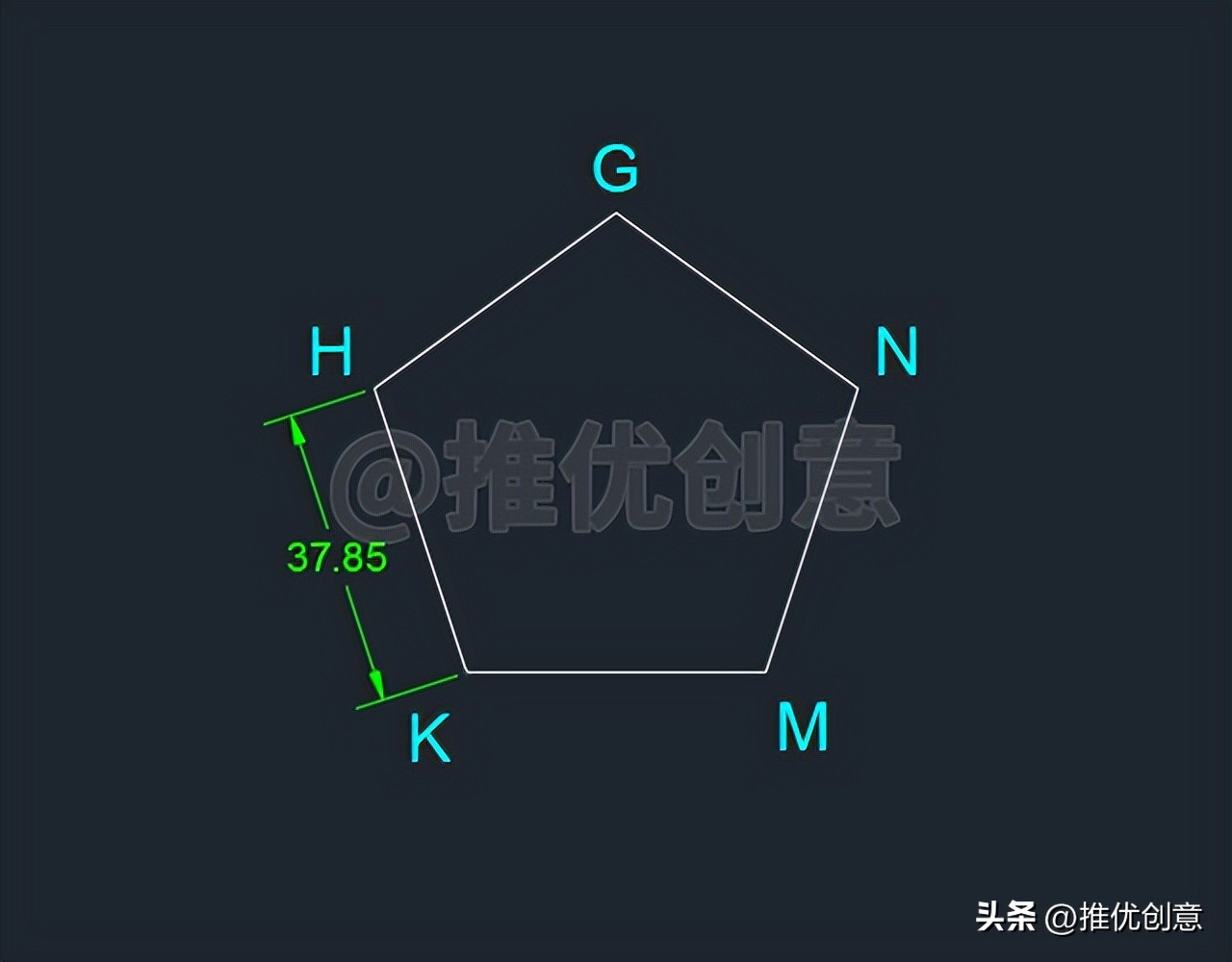

3.6、这样就绘制出了一个任意尺寸的正五边形GHKMN。

3.7、按快捷键“Ctrl+A”，选中所有对象，命令行输入“SC”后回车，启用“缩放”命令。

3.8、在绘图区任意位置单击拾取一点作为缩放的基点。

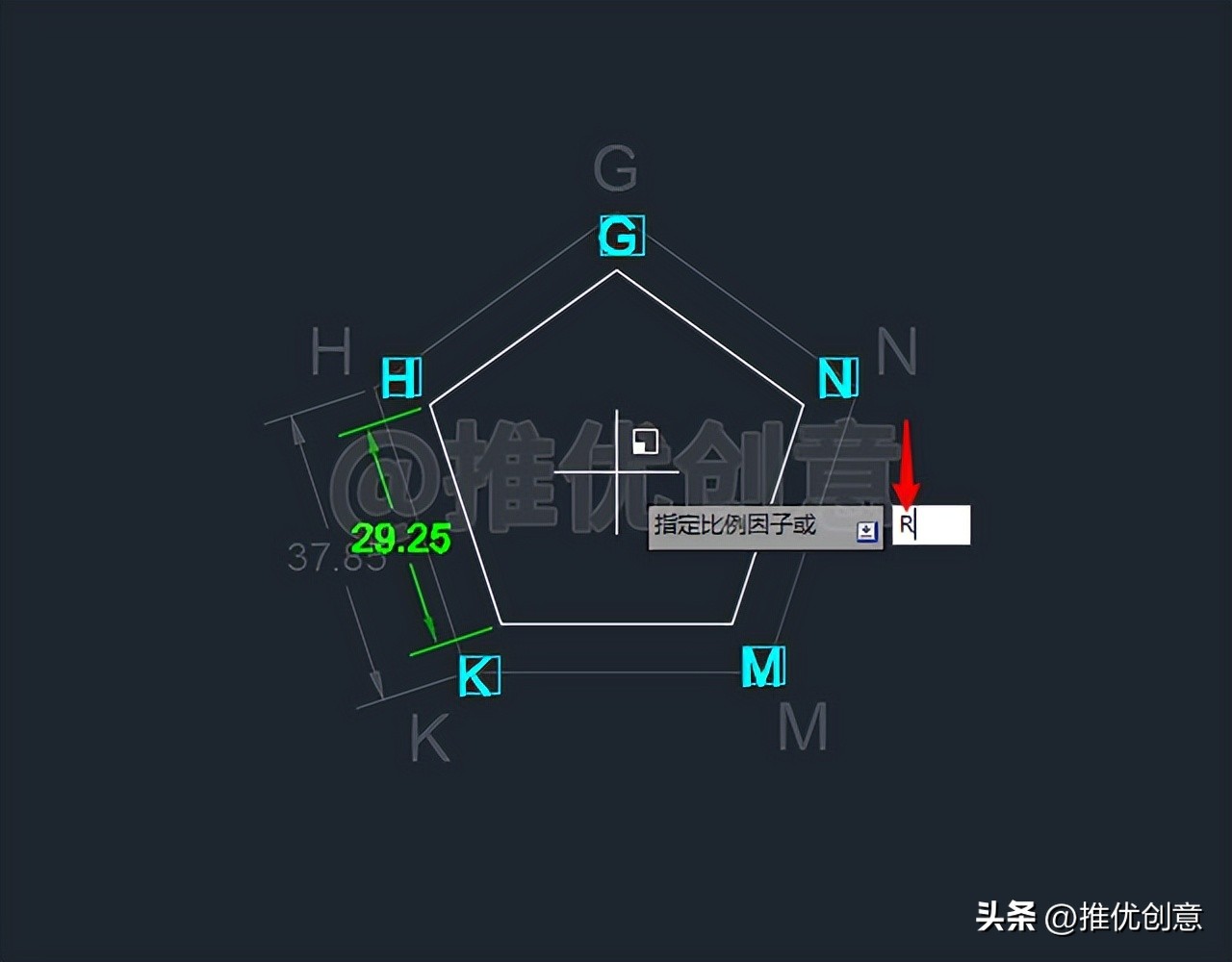

3.9、命令行输入“R”后回车，选择参照缩放。

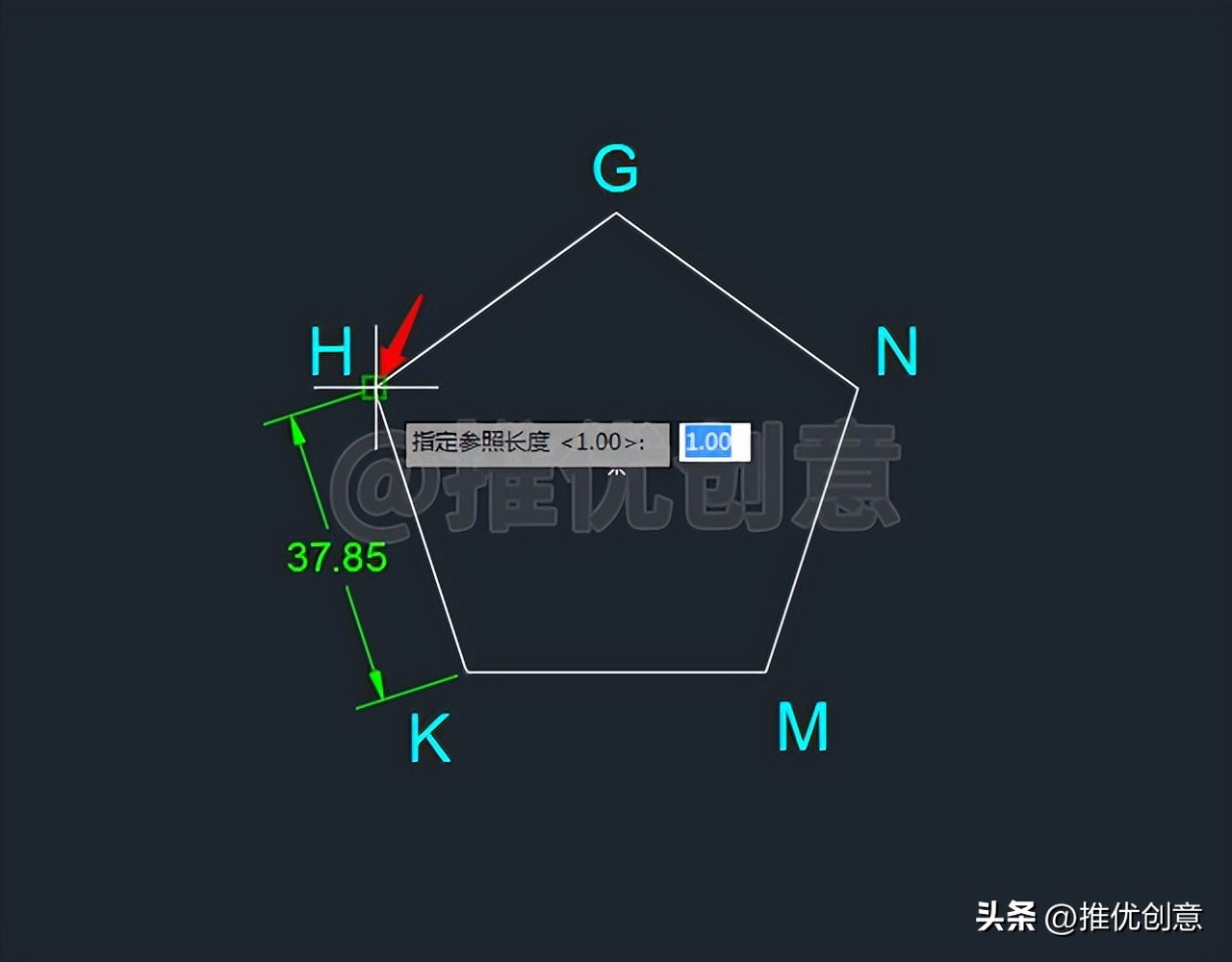

3.10、单击捕捉点H作为参照长度的第一点。

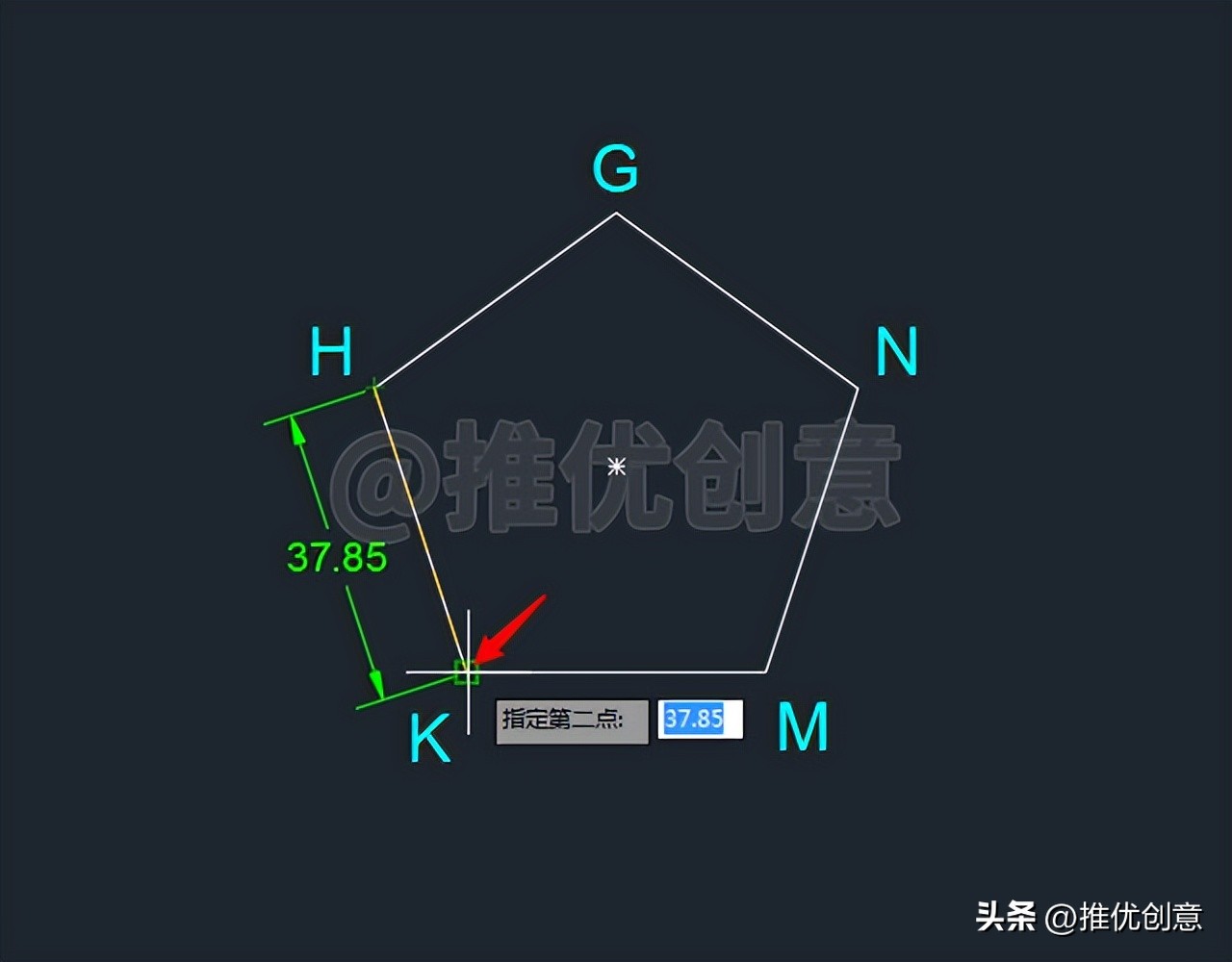

3.11、单击捕捉点K作为参照长度的第二点。

即指定边HK的长度作为参照长度。

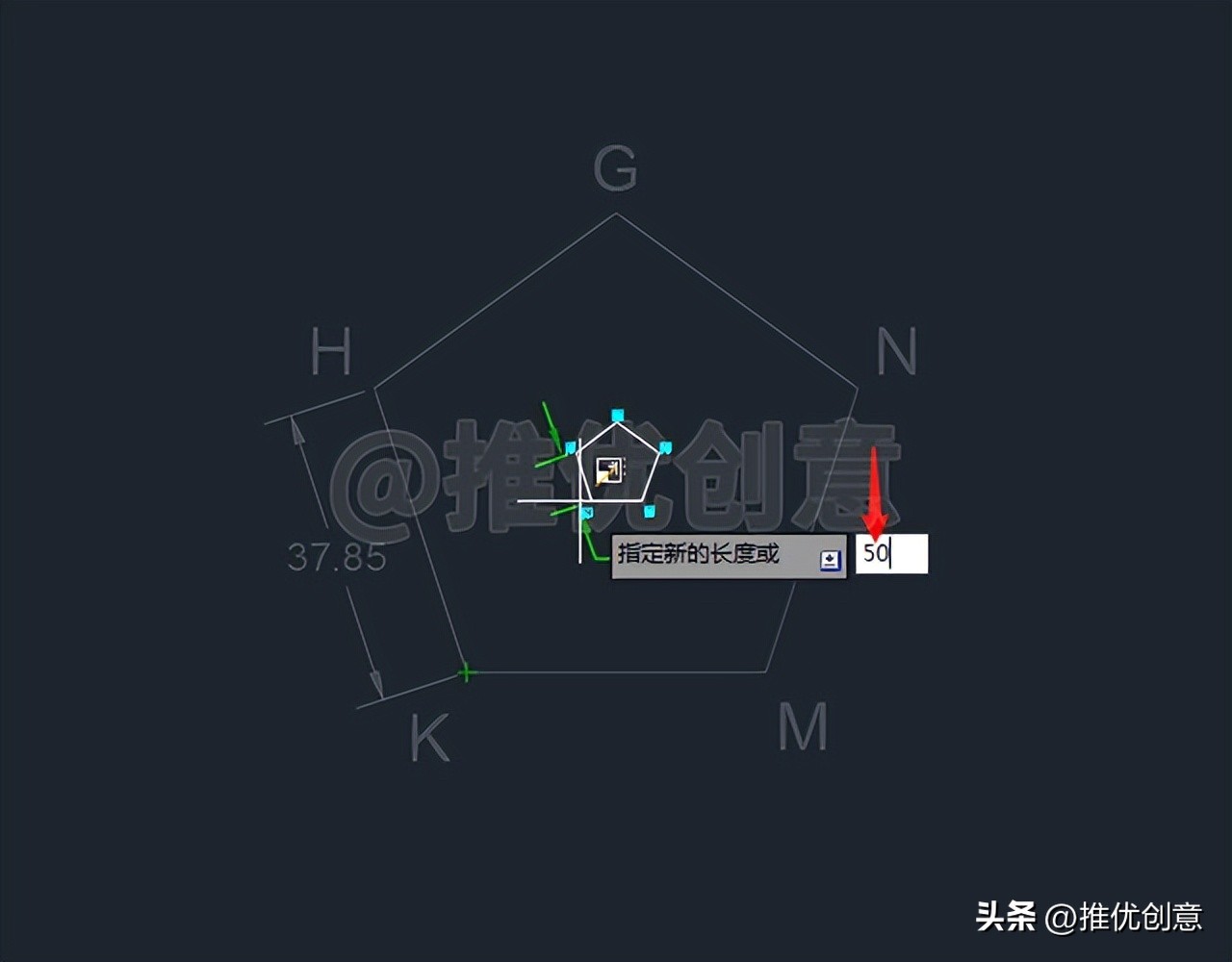

3.12、输入新的长度值“50”后回车。

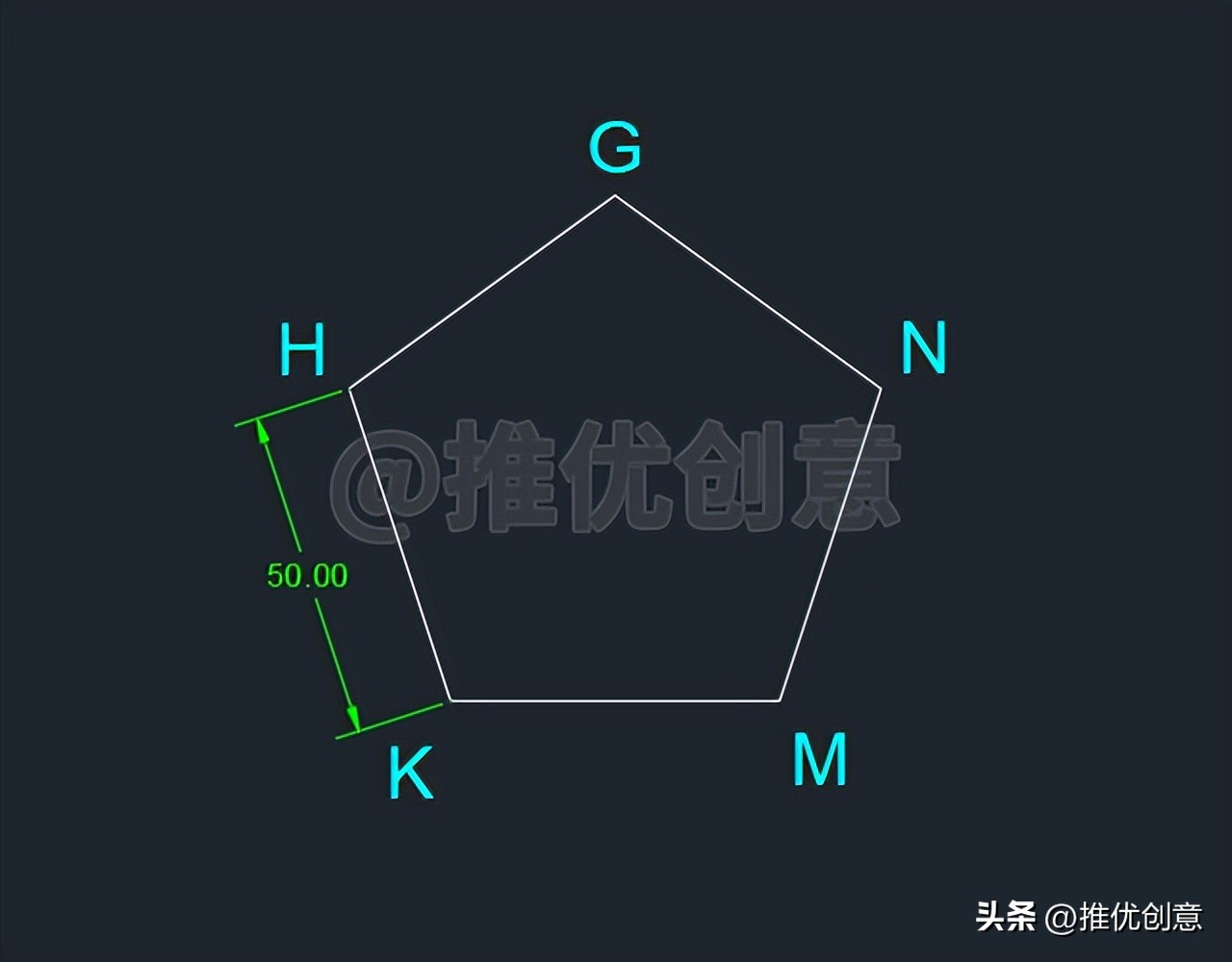

3.13、参照缩放完成后如下图，可以看到正五边形GHKMN的边的长度已经符合原图要求的“50”个单位了。

至此，整幅图绘制完毕。

3.14、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20200229_01
