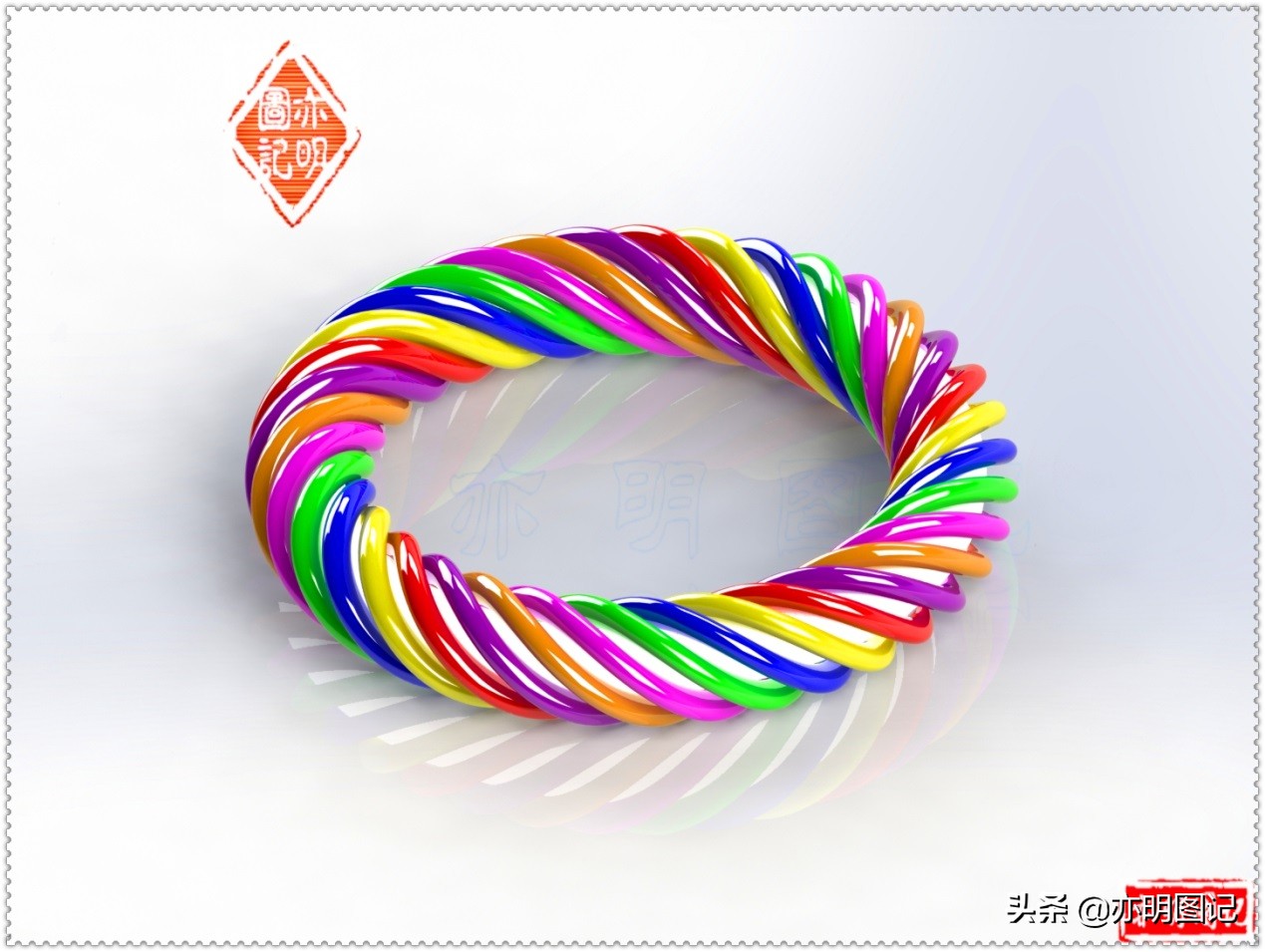

3d缠绕环模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

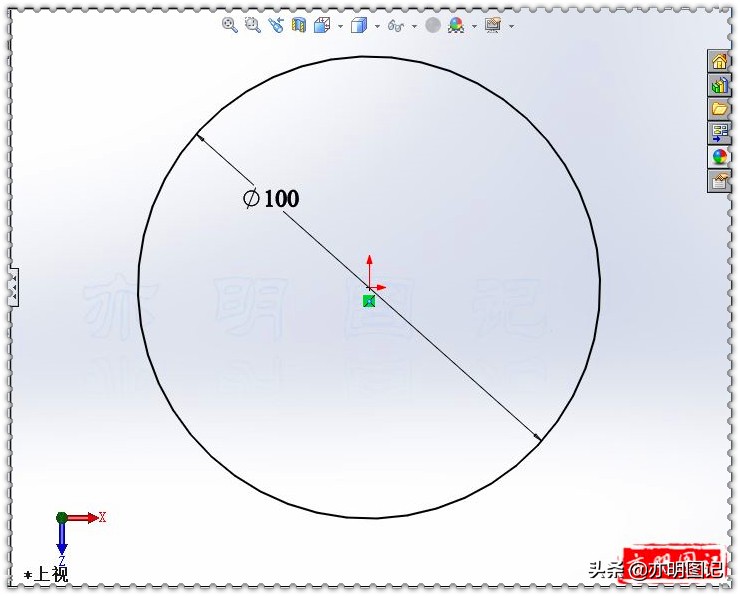

1、在上视基准面上绘制草图 圆：直径100；

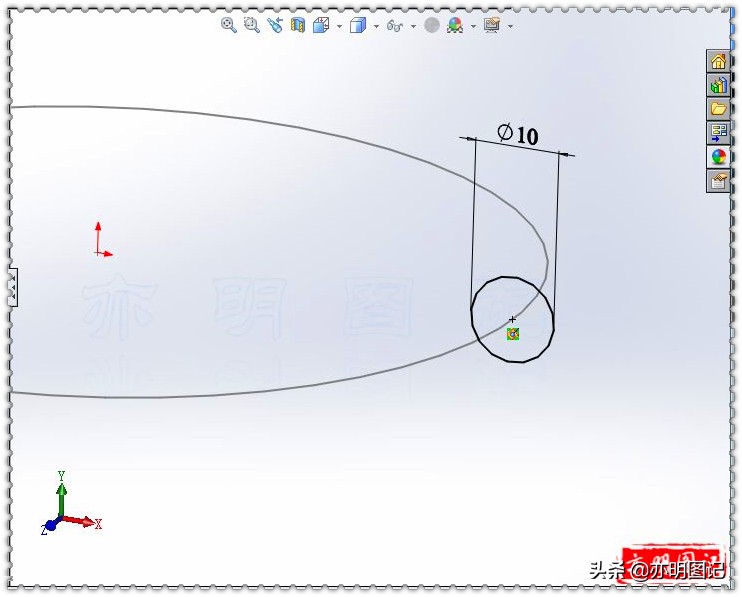

2、在前视基准面上绘制草图 圆：直径10；圆心与上个草图圆穿透；

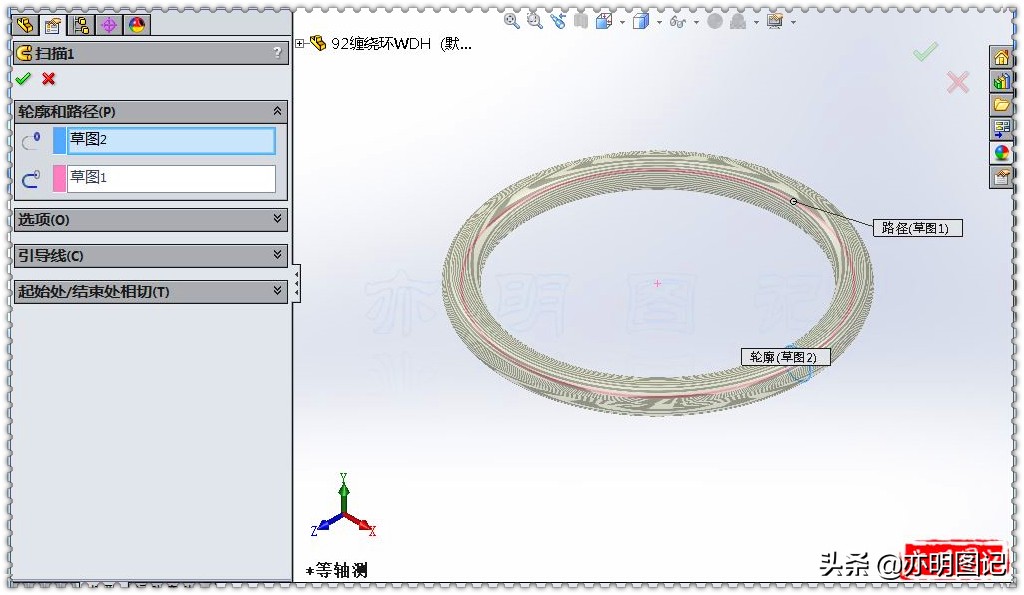

3、扫描：轮廓选择前视基准面上的草图 圆；路径选择上视基准面上的草图圆；

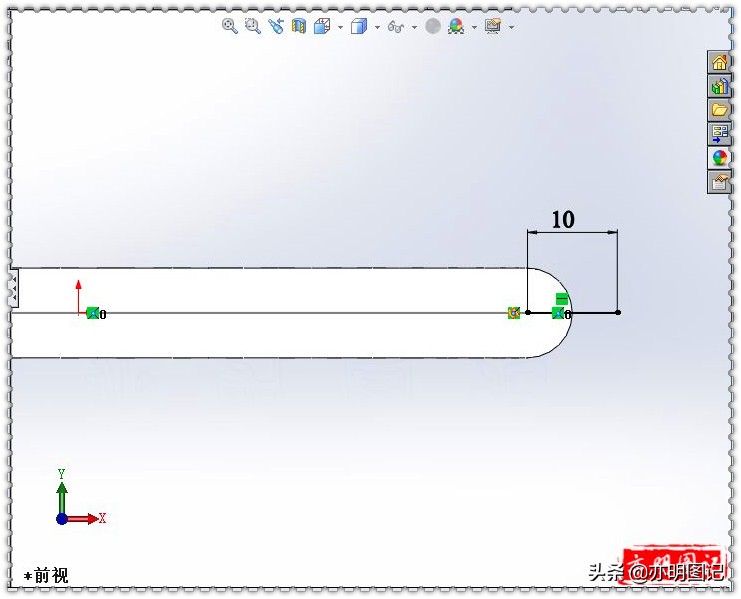

4、在前视基准面上绘制草图 直线：长度10；直线端点与上视基准面上草图圆穿透；

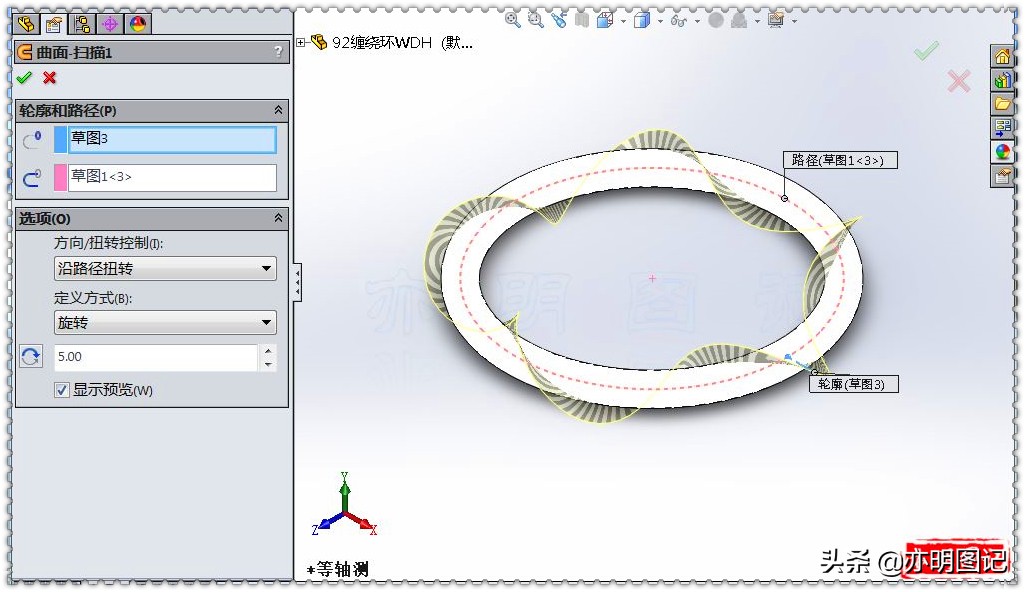

5、扫描曲面：轮廓选择前基准面上的草图直线；路径选择上视基准面上的草图 圆；方向/扭转控制选择沿路径扭转，旋转，5圈；

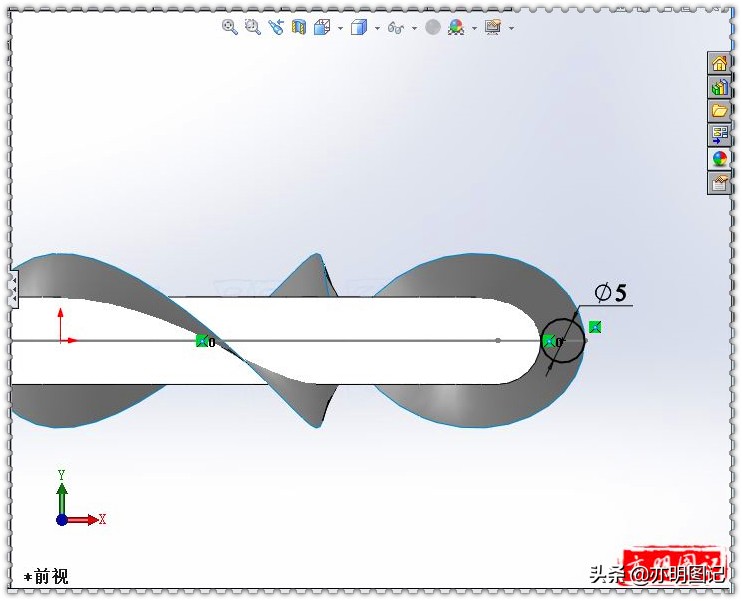

6、在前视基准面上绘制草图 圆：直径5；圆心与前视基准面上的草图直线重合；圆与前视基准面上草图直线的端点重合

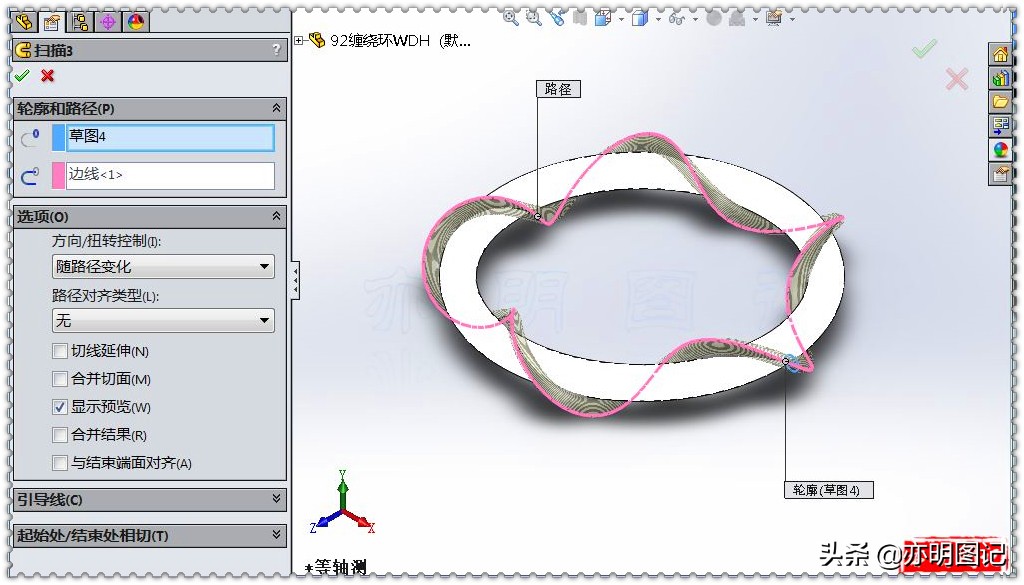

7、扫描：轮廓选择前视基准面上的草图圆；路径选择扫描曲面的边线；

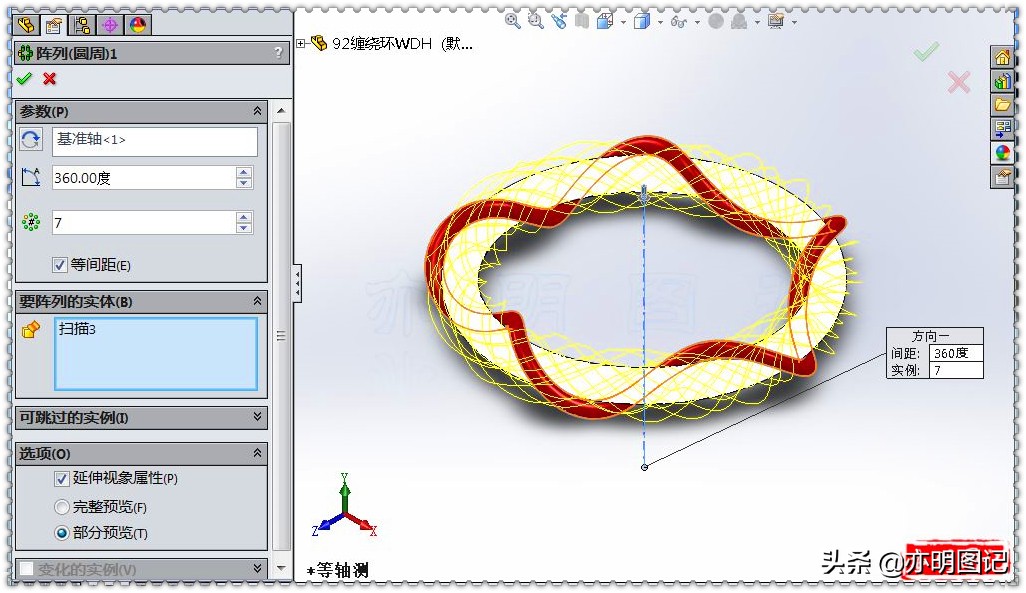

8、圆周阵列：阵列轴选择基准轴；阵列数量7；

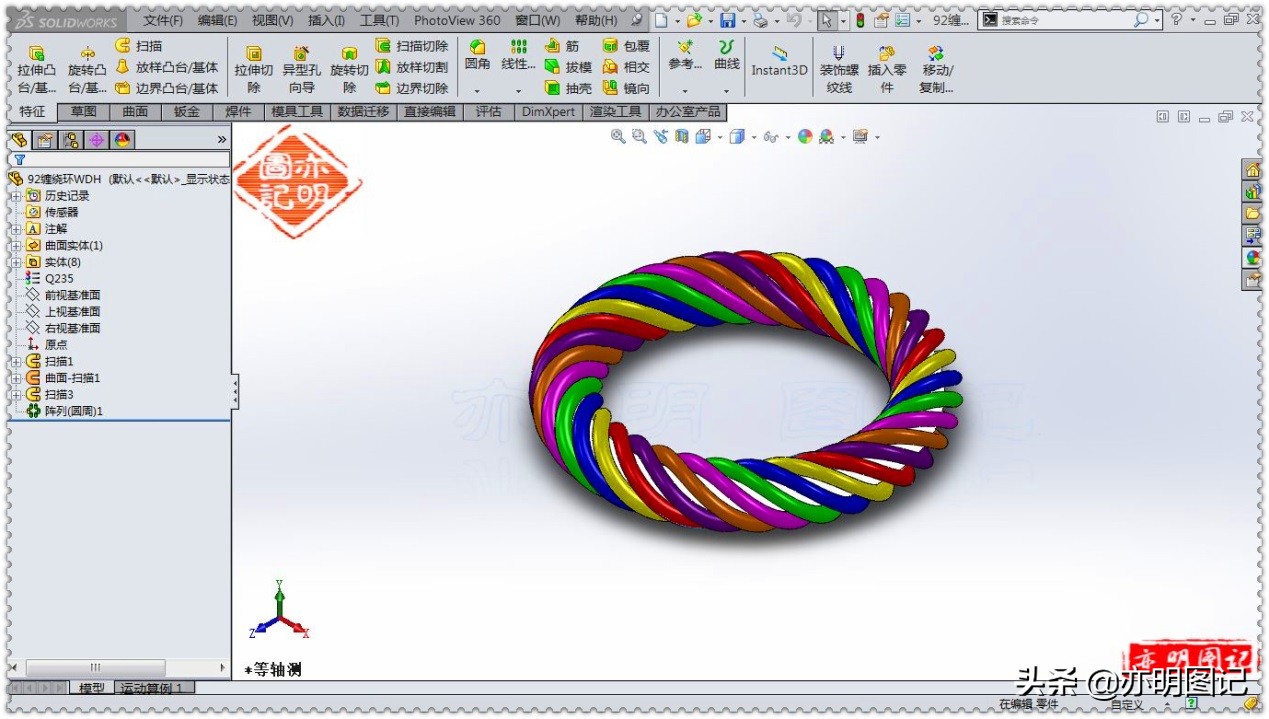

9、完成。
