近期有学员请教边钉长度如何取值，特整理以下资料，分别为大水口，细水口和简化细水口,我们要首先明白边钉长度的作用,合理的边钉长度可以使装拆和Fit模时保护模腔，不致被撞坏。

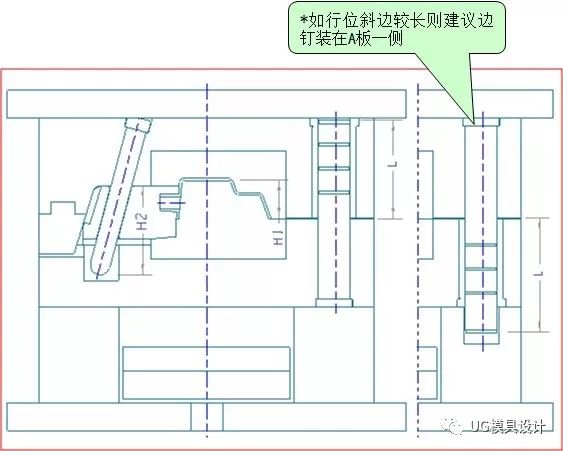

一、大水口模具边钉长度合理取值：
参数：L=边钉突出B板（或A板）长度；
H1=下模肉凸出高度；
H2=斜边插入行位长度（沿开摸方向）；
长度标准：（大水口模具边钉突出B板或A板长度）。
1. 普通大水口模具：L=H1+25mm；
2. 带行位大水口模具：L=(H1+25mm与H2+25mm两者之数值大者)。
二、细水口模具水口边及边钉长度合理取值：
参数：L=水口边突出B板（或A板）长度；
L1=边钉突出B板（或A板）长度；
H1=下模肉凸出高度；
H2=斜边插入行位长度（沿开摸方向）；
H3=山打螺丝限位行程（上码模板处）；
H4=山打螺丝限位行程（A板处）；
长度标准：（水口边突出B板或A板长度L及边钉突出B板或A板长度L1）。
1. 细水口模具：
① 普通细水口模具：L=(H3+H4+25mm与H1+25mm两者之数值大者)，L1=H1+25mm；
② 带行位细水口模具：L=(H3+H4+25mm、H1+25mm与H2+25mm三者之数值大者)，L1=(H1+25mm与H2+25mm两者之数值大者)。
2. 简化型细水口模具：
① 普通简化型细水口模具：L=(H3+H4+25mm与H1+25mm两者之数值大者)；
② 带行位简化型细水口模具：L=(H3+H4+25mm、H1+25mm与H2+25mm三者之数值大者)。
