编写:贺军
1、概述：
“直升机机载电子设备TAC/COM系列VHF电台NT030-NT150” 是“NAT”公司的系列产品。
Tac/Com系列收发器的设计是为了满足执法部门和公共服务/公共安全小组对战术调频通信系统的困难的机载要求。
Tac/Com系列的无线电控制头为最多四个收发器系统的战术无线电控制提供了一个集中的位置，这可以是NAT或其他制造。提供了每个无线电信道的字母标记或识别，以及接收和发射频率的显示，以简化所选信道的导频识别。
Tac/Com收发器系列设计为了用于飞机，这些部件组件也可以在车辆应用中操作（当正确订购时），为通信货车、紧急现场协调或监控提供同样的能力。
Tac/Com收发器系列使用先进技术的微处理器控制的频率合成，和NOVRAM通道数据存储来提供其强大的功能。收发机本身是完全模块化的，便于快速维修和服务。
Tac/Com系列收发器可以在整个Tac/Com系统架构中实现完整的功能操作，并在广泛的射频频率范围内提供灵活的操作。
使用串行和并行调谐的组合，这些收发器提供了一个简单的具有强大的通道能力。收发器的设计也一样支持对DES 1027或VGE格式的完全加密功能，无需修改。
也完全支持低音频(CTCSS)音调编码的压制和DPL编码，这些快速锁定合成无线电支持不同级别的扫描，如“PRIORITY”优先级或“SCAN”扫描列表格式。这些模式可以在操作员的完全控制下模拟多个“保护”接收器的操作，并可以在系统软件（控制头）中进行改变。基本无线电在2片非易失性存储器中存储32个频率，其中任何一个或全部都可以根据操作员的需要由Tac/Com系统控制头改变。
“直升机机载电子设备TAC/COM系列VHF电台NT030-NT150虚拟化仪表试验器” 是用于检测试验“机载电子设备TAC/COM系列VHF电台NT030-NT150”各项技术指标的设备，检测程序编程按照直升机维护手册“23-12-81”编写检测程序。
“直升机机载电子设备TAC/COM系列VHF电台NT030-NT150虚拟化仪表试验器”
系统连接如图所示：
直升机机载电子设备VHF电台NT030-NT150虚拟化仪表试验器设计-19
直升机机载电子设备TAC/COM系列VHF电台NT030-NT150工作原理-R
第5.0节
“RECEIVER CIRCUIT”接收机电路:
5.25、“2nd IF and DETECTOR”第二中频和探测器:
IC501及相关电路包括第二振荡器/混频器，中频放大器和调频探测器。将20.8MHz中频输入应用于IC501的引脚18，
并与由晶体振荡器X501提供的20.345MHz频率混合。采用低侧注入。内混频器的输出被放大，并应用于一个陶瓷滤波器，FL503，它提供455 kHz选择性。455 kHz滤波器的输出被重新应用于IC501-5。第二中频信号被放大和限制。L510将中频信号相移90°，并将其重新应用于内部调频检测器。调频检测器将移位的中频信号与内部中频信号进行比较，以恢复音频调制。IC501的音频输出被应用到系统控制板上。
6、“136-153 MHZ 150-174 MHZ BOARD ASSEMBLIES”
6、136-153MHZ150-174 MHZ 基板组件：
136-153MHZ150-174 MHZ 基板组件系统控制板方框图1/2（DA00-CMC-486）:
136-153MHZ150-174 MHZ 基板组件系统控制板方框图2/2（DA00-CMC-486）:
136-153MHZ150-174 MHZ 基板组件频率合成器（DA00-CMG-171）:

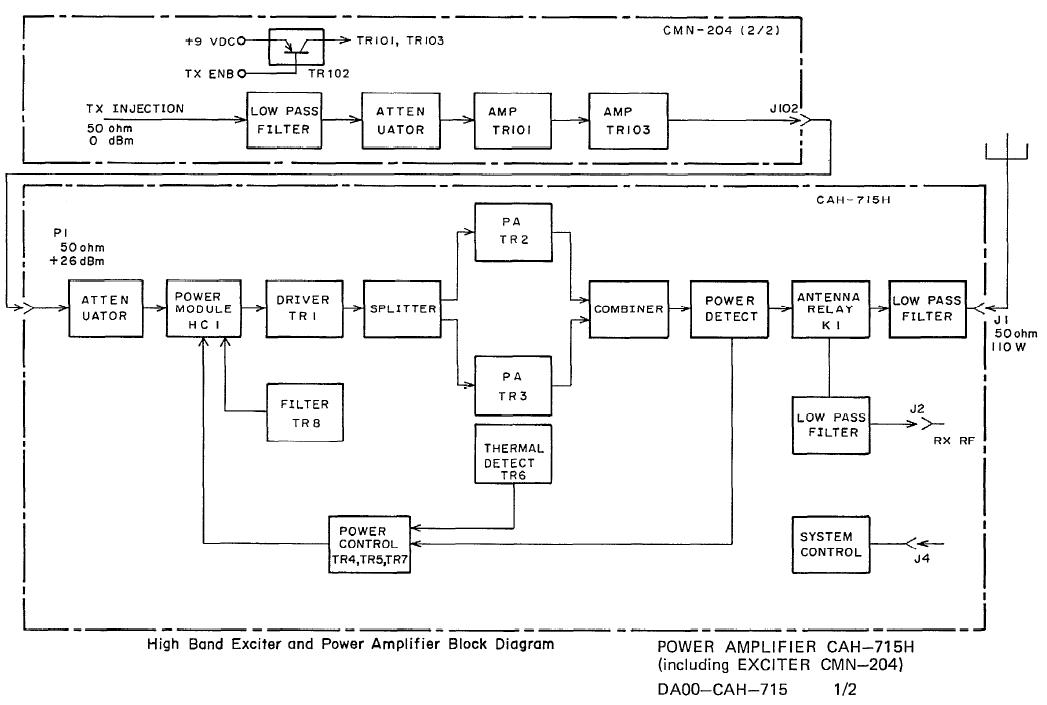

CAH-715H功率放大器板1/2（DA00-CAH-715）:
CAH-715H功率放大器板2/2（DA00-CAH-715）:
136-153MHZ150-174 MHZ 接收机方框图（DA00-CMG-204）:
136-153MHZ150-174 MHZ 系统连接方框图（DA00-JHM-255）:
136-153MHZ150-174 MHZ 系统控制原理图1/2（DA00-CMC-486）:
136-153MHZ150-174 MHZ 系统控制原理图2/2（DA00-CMC-486）:
136-153MHZ150-174 MHZ 频率合成器原理图（DA00-CMG-171）:
136-153MHZ150-174 MHZ 110W功率放大器原理图（DA00-CAH-715H）:
136-153MHZ150-174 MHZ 40W功率放大器原理图（DA00-CAH-715L）:
136-153MHZ150-174 MHZ 接收机原理图1/2（DA00-CMN-204）:
136-153MHZ150-174 MHZ 励磁机原理图2/2（DA00-CMN-204）:
136-153MHZ150-174 MHZ 组件连接原理图（DA00-CMH-813）:
136-153MHZ150-174 MHZ 系统控制印制板图（正面）:
136-153MHZ150-174 MHZ 系统控制印制板图（背面）:
136-153MHZ150-174 MHZ 频率合成器印制板图（正面）:
136-153MHZ150-174 MHZ 频率合成器印制板图（背面）:

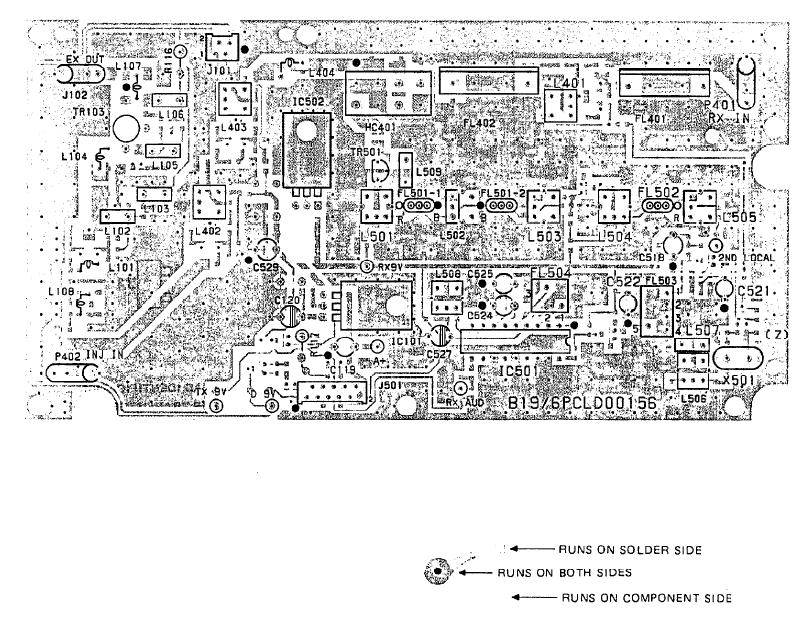

136-153MHZ150-174 MHZ 接收机/励磁机印制板图（正面）:
136-153MHZ150-174 MHZ 接收机/励磁机印制板图（背面）:
136-153MHZ150-174 MHZ 功率放大器印制板图（正面）:
136-153MHZ150-174 MHZ 功率放大器印制板图（背面）:
136-153MHZ150-174 MHZ 接口印制板图（正面）:
136-153MHZ150-174 MHZ 接口印制板图（背面）:
