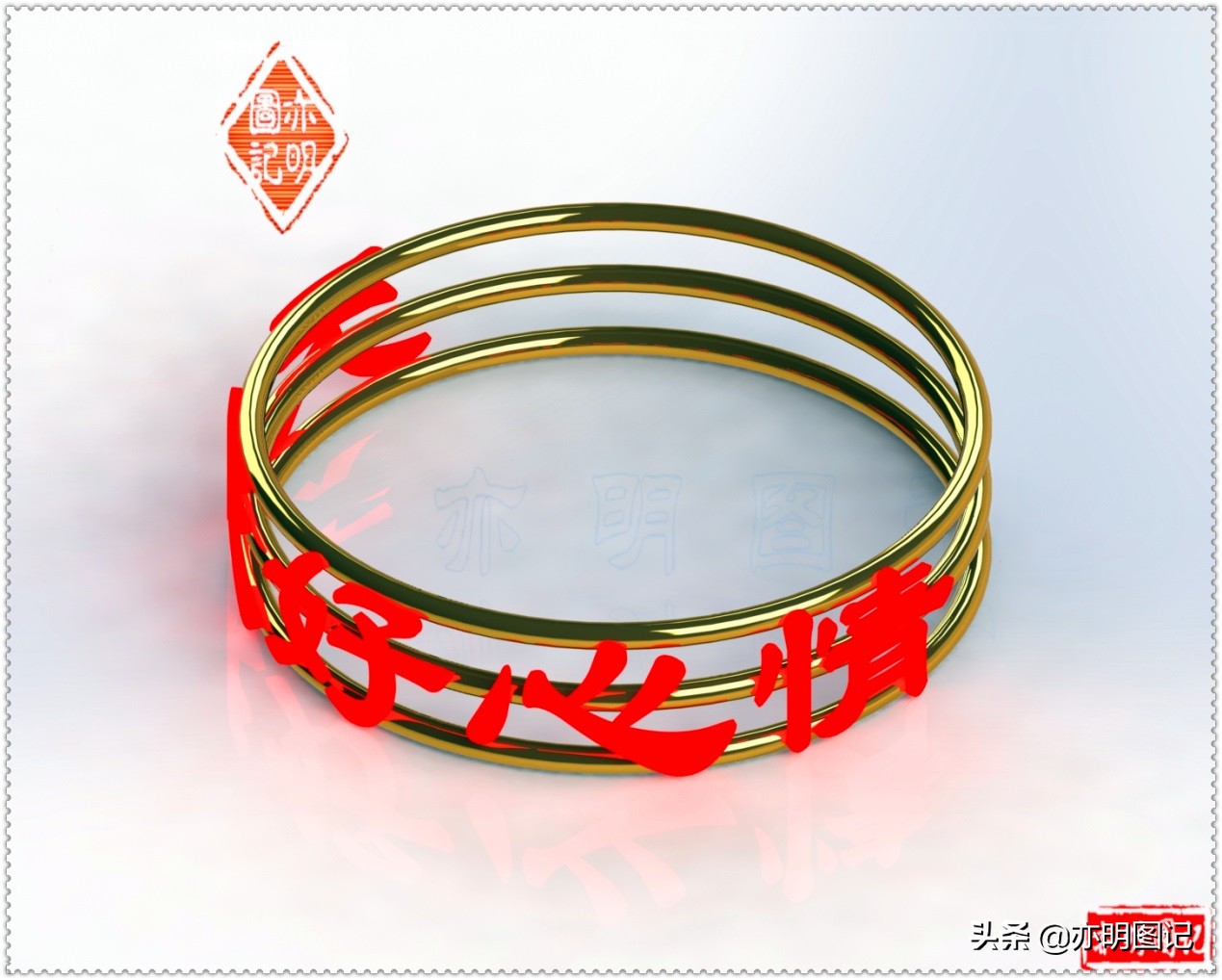

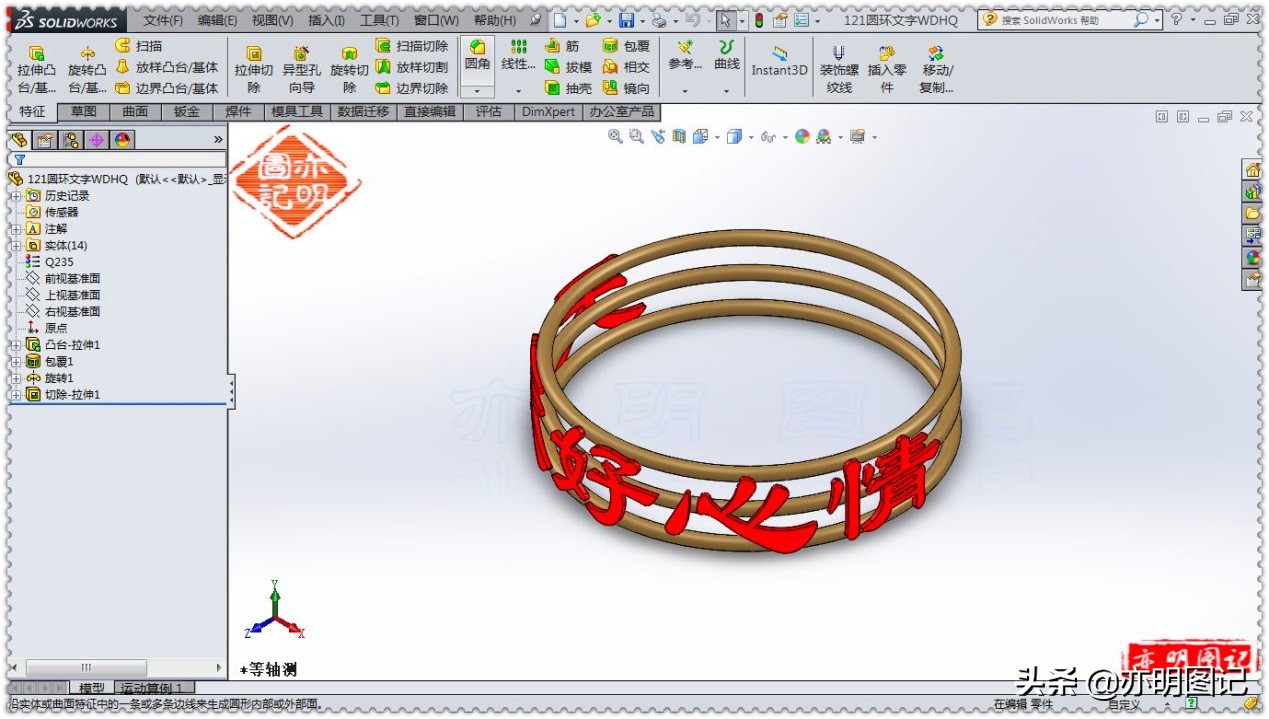

3d圆环文字模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

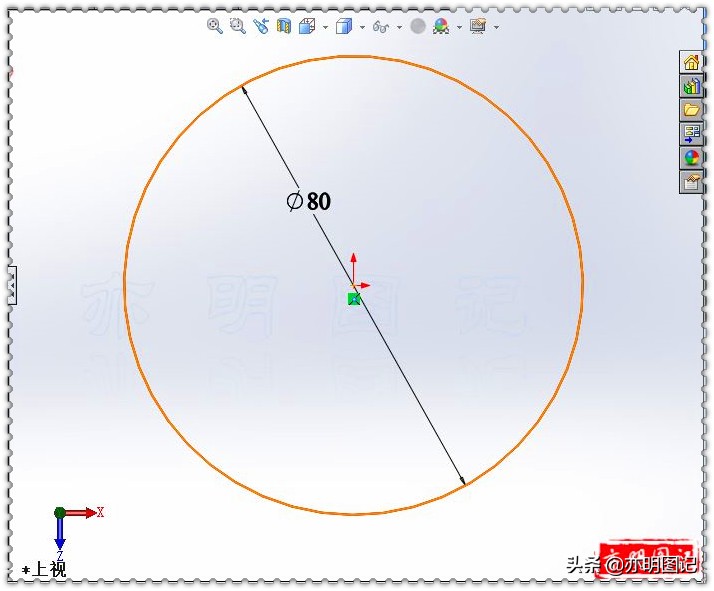

1、在上视基准面上绘制草图 圆：直径80；

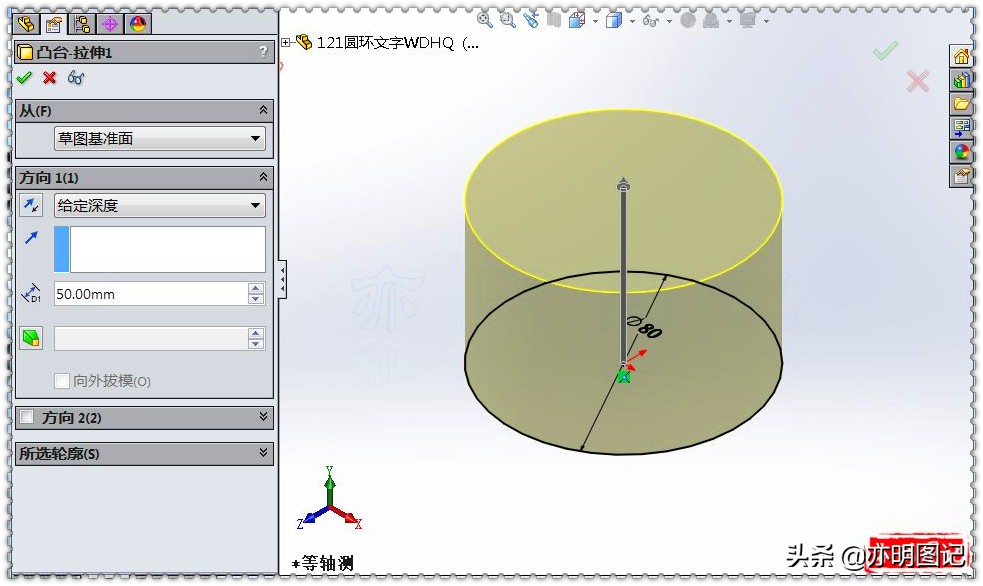

2、拉伸凸台：给定深度50；

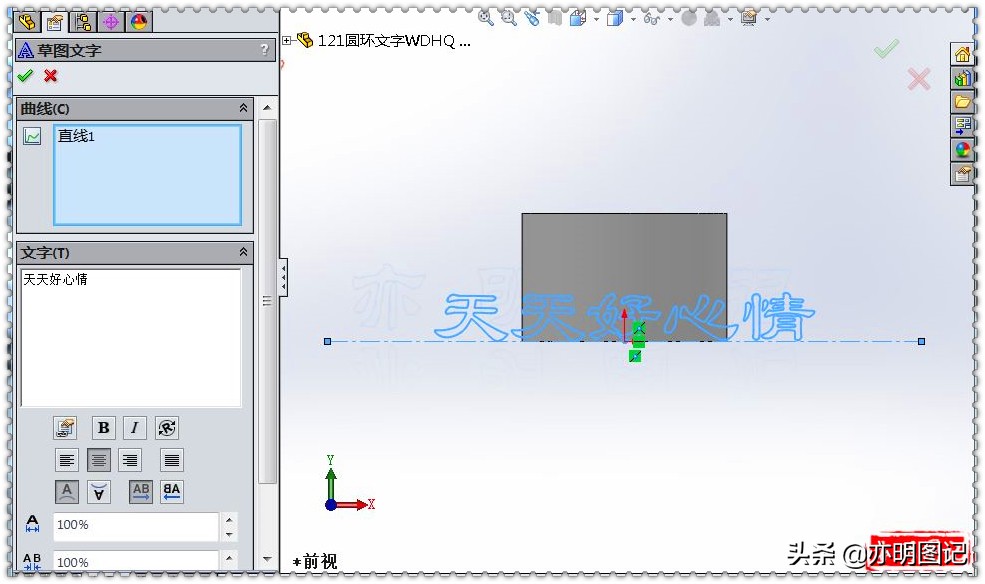

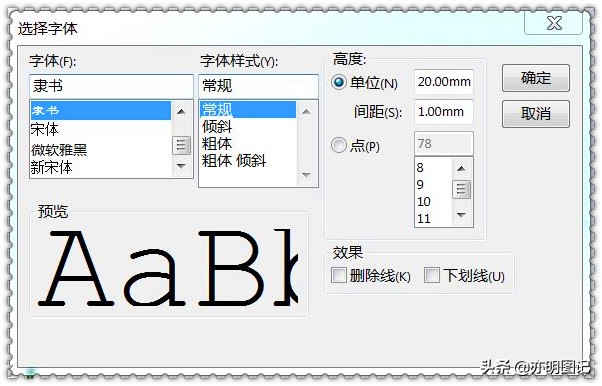

3、在前视基准面上绘制草图 中心线+草图文字：曲线选择中心线；输入文字 "天天好心情"；居中设置；选择字体，字体隶书，高度20；（此处文字内容及字体可以自己确定）

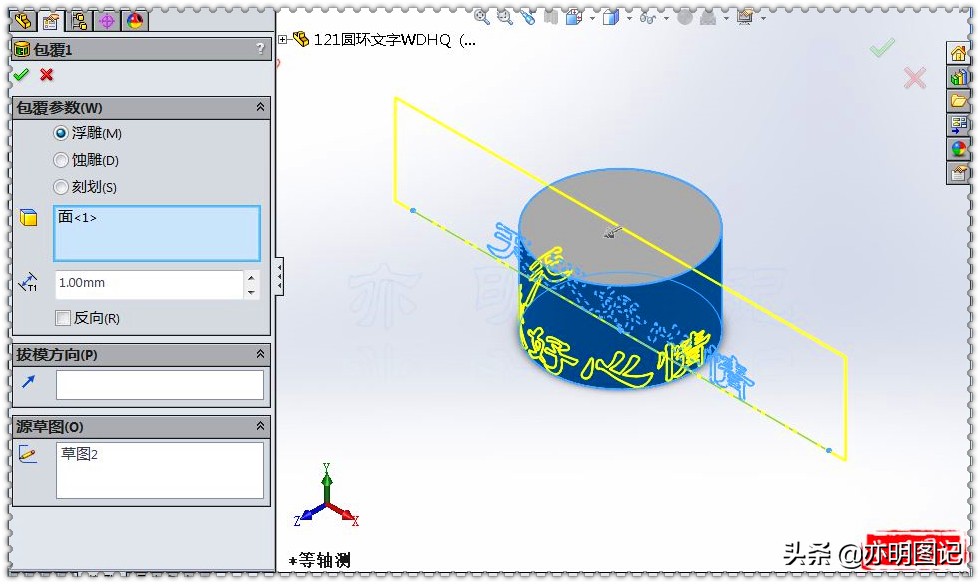

4、包覆：包覆参数，勾选浮雕，选择拉伸凸台的圆柱面；源草图选择文字草图；

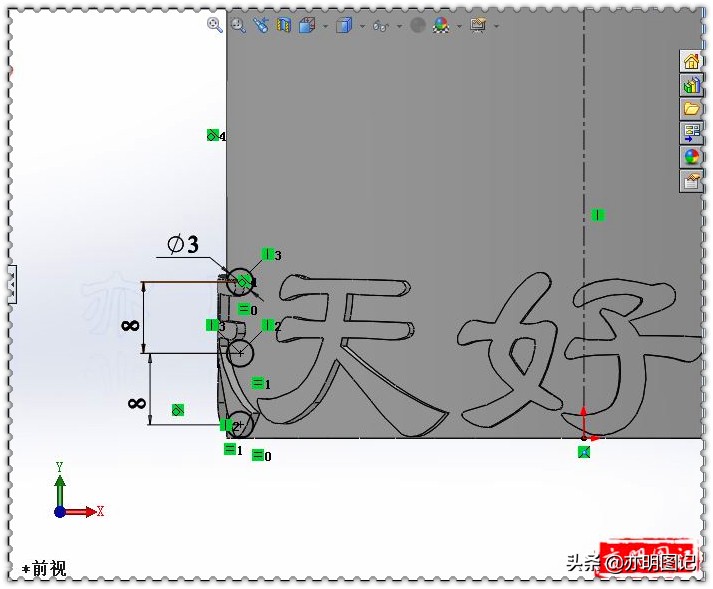

5、在前视基准面上绘制 中心线+3个圆：圆直径3；间距8；圆与圆柱面的侧影边线相切；

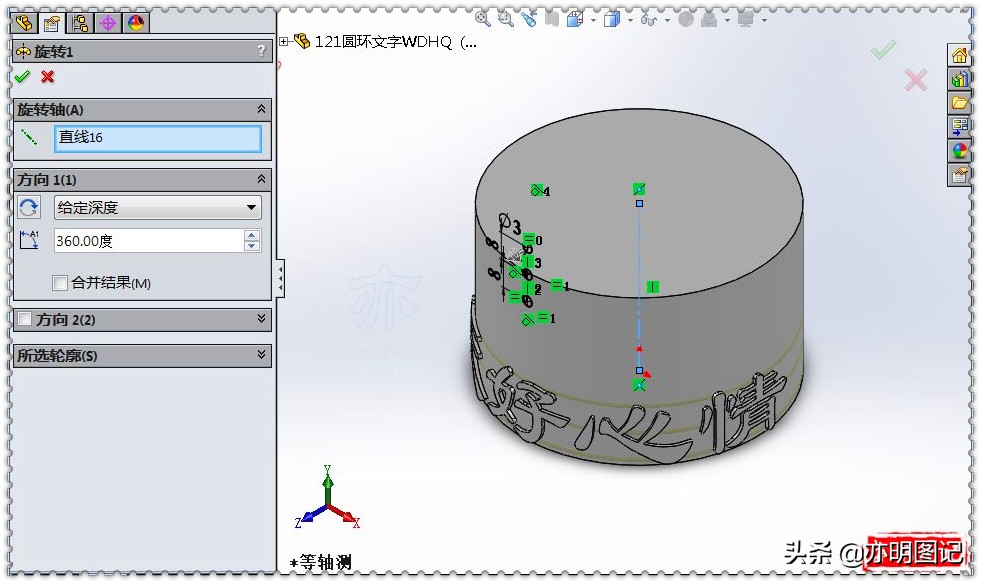

6、旋转凸台：旋转轴选择中心线；取消合并结果；

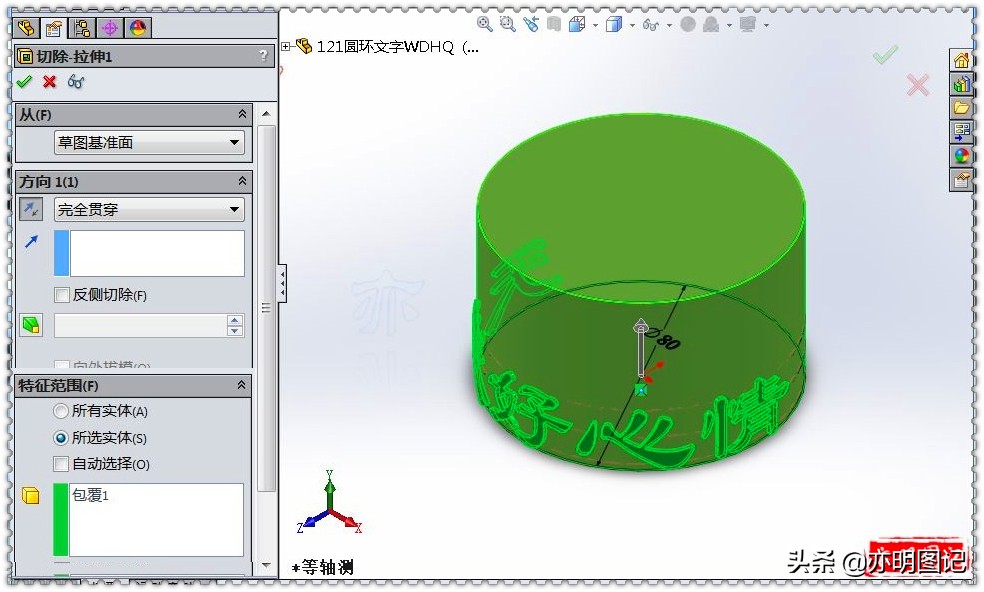

7、拉伸切除：共享上视基准面上的草图圆：反向，完全贯穿；特征范围，勾选所选实体，选择圆柱体；

8、完成。
