带你俭“创”一套车载应急广播系统

温州三中创客教育成果实际应用于抗疫一线

文：虞成建/BA5BA

创客介绍：虞成建、温州市第三中学教师、某预备役部队通信参谋、工程硕士、高级技师、职业资格高级考评员、业余电台C类操作员，全国劳技教育优秀指导师、全国青少年创造力大赛创新型教师、浙江省自制教具能手、温州市自制教具能手、温州市政府专家库成员，获全国基础教育优秀成果一等共20多项各类各级学科竞赛荣誉，授予专利30余项。

2019年12月，笔者探究了一套车载大功率应急广播系统，在此次抗击新冠肺炎疫情中，以“心理战”方式在温州市应急管理局、温州市无线电管理局的统一指挥下，协助温州市退役军人事务局、鹿城区委宣传部、鹿城区退役军人事务局等当地*党**委、政府开展疫情防控常识宣传，效果显著，并成功为6辆应急通信车装配了该系统，下面向大家介绍一下系统的构成，供广大爱好者交流互学。

一、学一学

1.声音

物理中声音是由物体振动发生的，正在发声的物体叫做声源。物体在一秒钟之内振动的次数叫做频率，单位是赫兹（Hz）。人的耳朵可以听到20Hz-20000Hz的声音，最敏感是1000Hz-3000Hz之间的声音。

声音在真空中是无法传播的！它在空气中，随着环境温度的升高传播速度也随之提升；晚上传播要比白天传播要好；频率高比频率低要传的远；定向要比全向传的远。

2.功率

功率是指物体在单位时间内所做的功的多少，即功率是描述做功快慢的物理量，功率越大说明能力越强。

3.电

电分交流电、直流电。通过整流二极管可以将交流电变为直流电，通过逆变器可以将直流电变为交流电，相互之间转换存在一定的能量损失。

4.喇叭

它是将电能转换为声能的“*器武**”，其有阻抗、功率、灵敏度、频率范围等参数的讲究。

二、挑一挑

一套完整的大功率广播系统由功放主机、喇叭单元、话筒单元组成。

1. 功放的选用

由于固定在车上使用，故应考虑与车载电瓶电压等同的直流功放或车载多功能一体式功放，220V供电的功放不予以考虑，同时，讲究安装空间衔接。这里主要考虑功放末级的类别，模块式则不宜选用，应选采用大功率功放管做末级的功放。同时，还需考虑功放的强制散热、无线话筒接入、MP3读取、蓝牙模式接入、AUX辅助接入及收音机功能。

2.喇叭的选用

车载广播的目的已明确---传的更远、发的更响、频率要高，故只考虑使用号角高音喇叭，那么应选用那一类号角高音呢？

首先，考虑车顶安装空间，在条件允许的情况下，建议尽量选用固定式安装的开口尺寸大、展、宽的号角高音，根据你计划安装喇叭个数来确定单个喇叭阻抗，多个喇叭组合将增加传播“声带”，有利用于声音的“穿缝”“拐弯”“远送”；其次，考虑喇叭灵敏度，灵敏度高的比灵敏度低的要响，对功放功率要求相对偏低，声音也传的更远一些；再之，考虑号角材料，应选用表面光滑、平整的角口，喇叭自身的结构也非常关键，应选用结构牢固程度高、不宜摇晃、不宜摆动、有缓冲减震装置的号角高音，因为在高功率移动颠簸工作时极易产生“共振”，所以此点需要注意。

3.无线话筒的选用

车载应急广播无线话筒单元是必配的！那应如何配置呢？

考虑到车载安装不便及受环境限制和对话筒要求并非专业场合那么严格，笔者此处选择了一体式带双路无线话筒模块的直流功放，可以满足以车为中心10米的轻松使用。

三、动一动

功放的安装应考虑不影响原有车辆正常使用、不影响安全操作、不影响车辆年检为前提。

笔者将功放安装在第二排座椅下方，用直角片与车底板固定，负极直接接汽车外壳，正极直接向电瓶取电，并在靠近电瓶侧安装一10A熔断器做为线路保护和电源通断。

将喇叭直接用钻攻螺丝固定在车顶，并用防水胶做好衔接密封防水，用户不考虑高速行驶的话，可以选择使用强铁石吸在车顶，此举也方便调整广播方向和组合广播“声带”。

线路走线和焊接应遵守电子类、通信类职业技能规范。

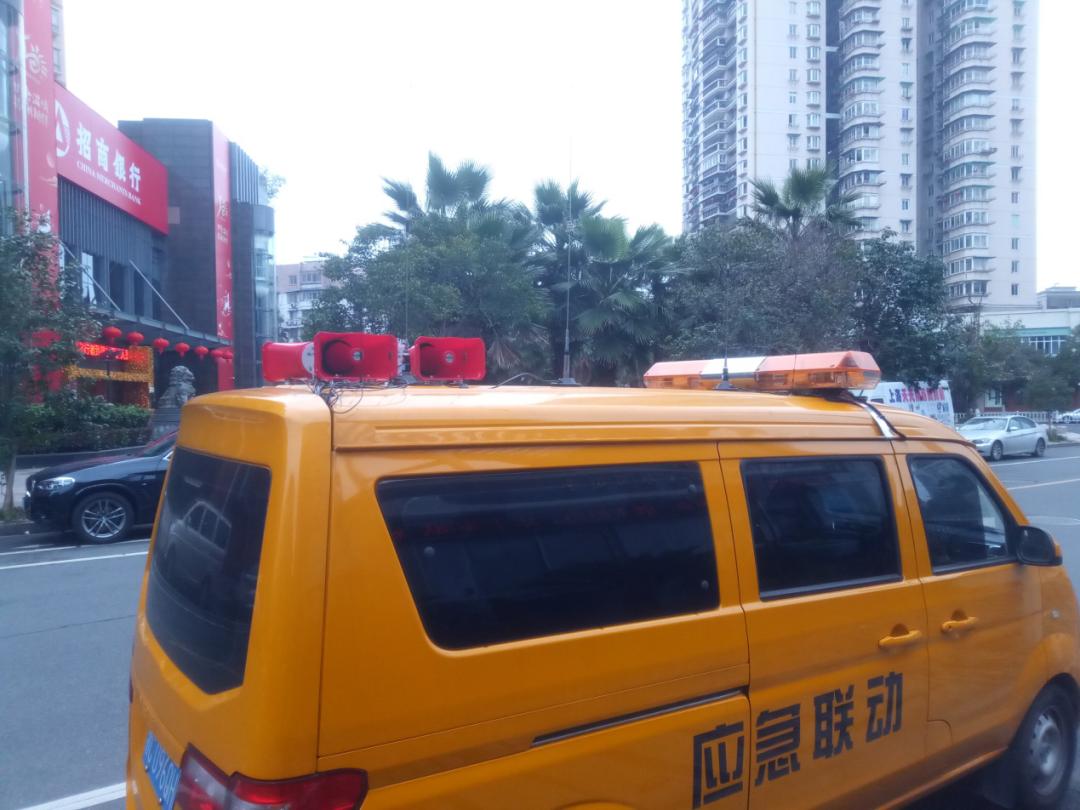

安装在1号应急车车顶的号角喇叭

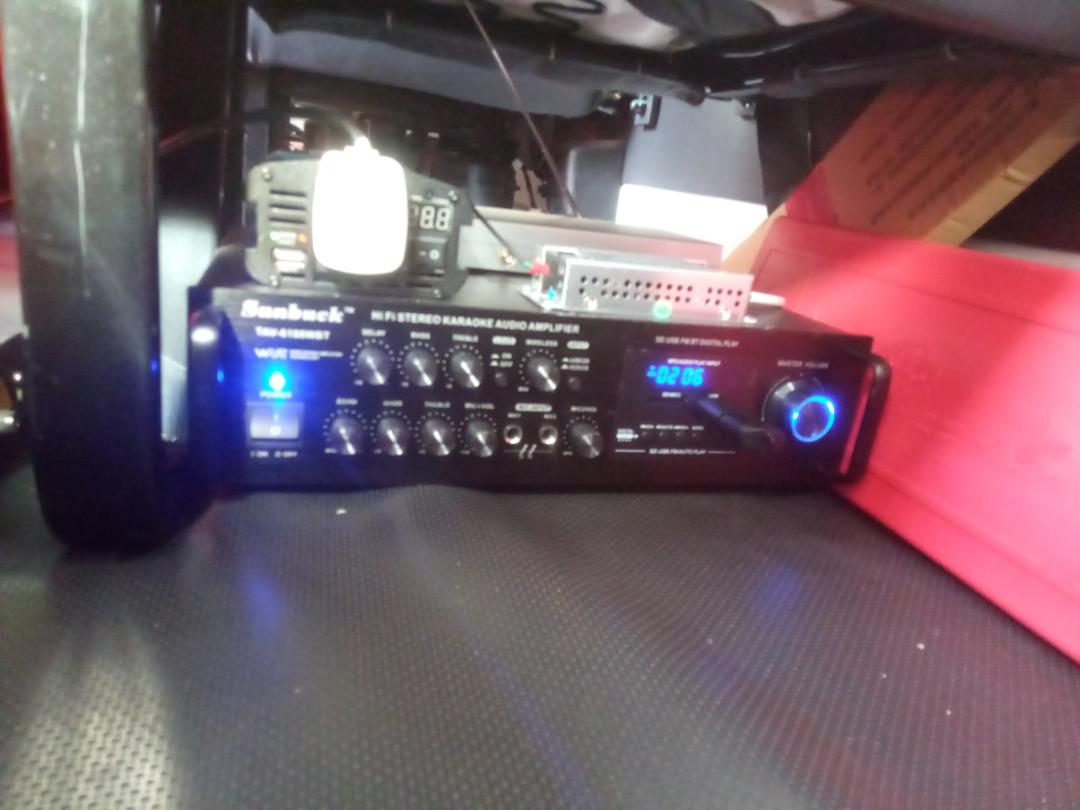

安装在座椅下面的功放主机

四、试一试

该车载广播系统在此次抗击新冠肺炎中发挥了显著作用！车顶8个号角喇叭左右对称，先串后并以8欧姆与功放驱配，在城区实测传播不低于8万平方米即不低于10个足球场面积，并被相关媒体关注。

温州日报记者 卓扬 瞿含张

这是一个不寻常的春天。在这场没有硝烟的战争中，涌现出一批无畏的勇士。而在我们看不见的地方，也有许多老师和学生用自己的方式为抗疫工作贡献力量。他们牺牲了自己的休息时间，全力以赴做好疫情防控工作。他们动人的身影，在这春寒料峭的时节让人温暖！

一人一车一广播

他把防疫知识宣传进村

“戴口罩、勤洗手、测体温、勤消毒、少聚集、勤通风……”一个人、一辆车、一台高分贝大功率广播、从早到晚，用普通话和方言循环*放播**着防疫常识。为更好地宣传防疫知识，温三中*党**员教师虞成建在永嘉进行防疫知识广播宣传。

1月31日，当得知永嘉一些村庄宣传设备落后，虞成建就将自己研发的应急通信车挂上*党**旗，在当地村干部的带领下开进永嘉山区。“农村不比城市，留守老人较多，信息传达率低，用传统的广播向他们进行宣传是最好的方式。”虞成建说。他的这种宣传方式在村民当中产生了积极影响。

在一天的返程路上，一名村干部拦下了“红色流动广播车”，恳切地问：“同志，能否再进我们村‘拉一下广播’？你这装备效果很好，但是我们这里还没有，谢谢了！”太阳虽已下山，但他还是驾驶应急车又一次缓缓驶进村庄。当他驶出一个村庄时，从反光镜里看到，一位老兵站姿笔挺，眼神坚毅，缓缓地给他敬了一个军礼。

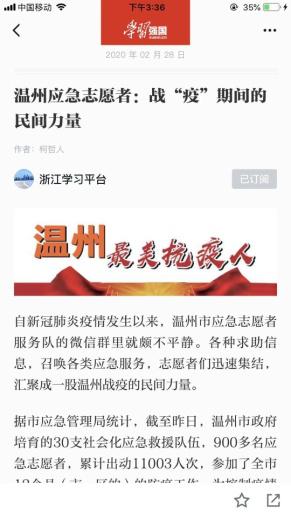

学习强国宣传截图

五、用一用

各级宣传部门得知情况后，商函笔者所在公益组织，要求增加应急广播巡游密度。根据前车之鉴，队员们迅速够得相关配件，短时间内完成了其余6辆应急车的加改装，7辆装有大功率车载广播系统的应急车先后连续40余天战斗在抗疫宣传一线，团队由此被温州市无线电管理局授予优秀抗疫志愿者组织称号，相关爱好者被评为优秀抗疫志愿者。

3号应急车

机动应急车

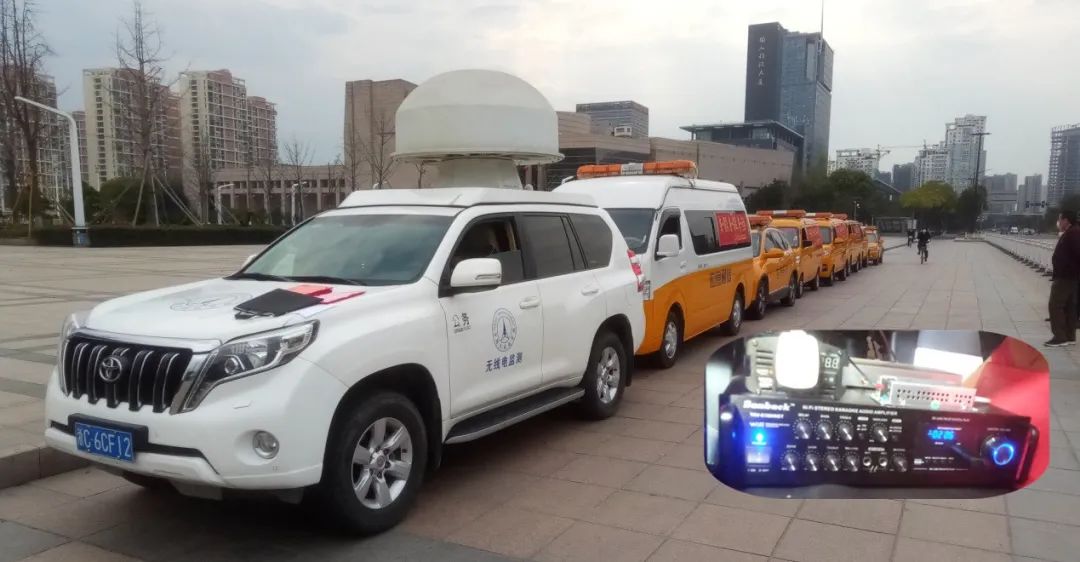

应急广播车队

团队荣誉

各位爱好者，我们经历着创新的过程、体验着创新的乐趣、享受着创新的成果，时刻秉记创新成果应服务于实际的理念，让我们共同快乐的生活在自己的爱好当中，“电”不分专、“电”不分家、“电”不分你我她！
