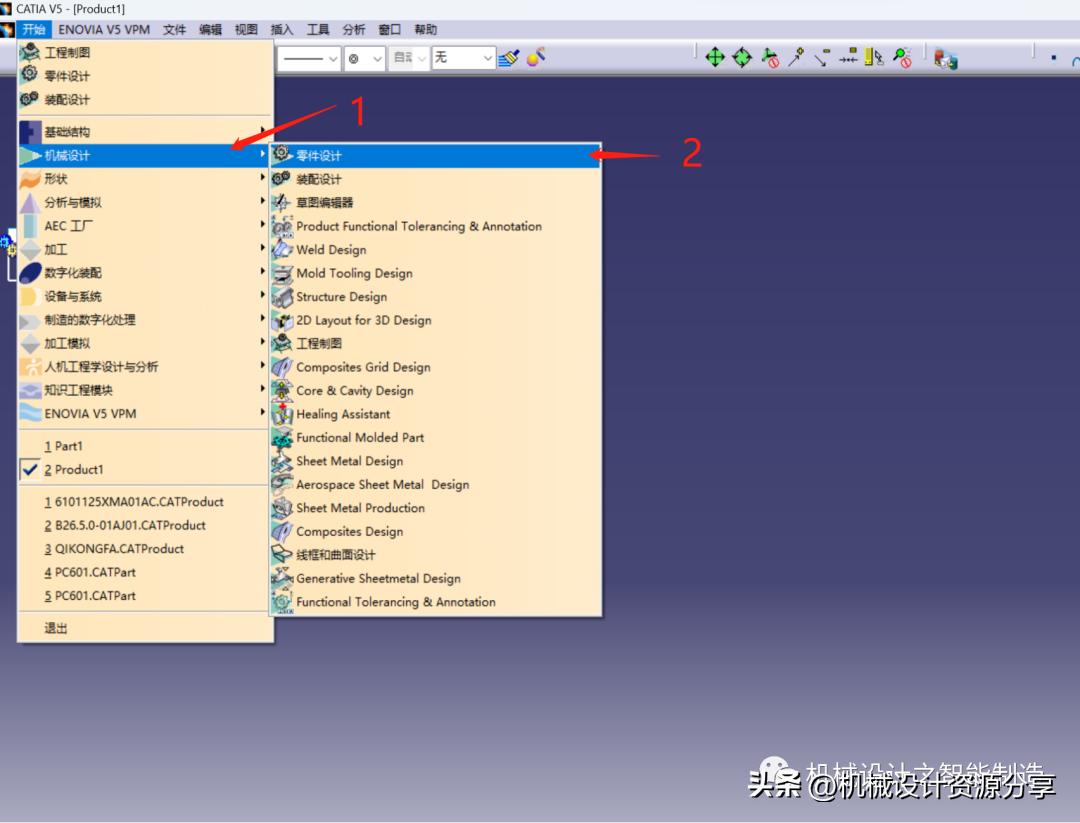

打开CATIA软件，【开始】-【机械设计】-【零件设计】

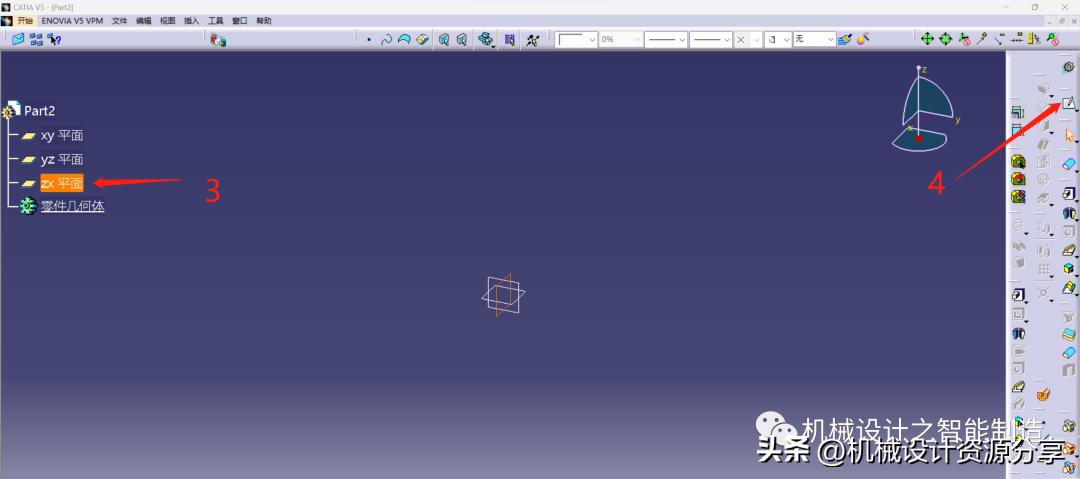

选取任意平面，例如ZX平面，单击【草图绘制】按钮

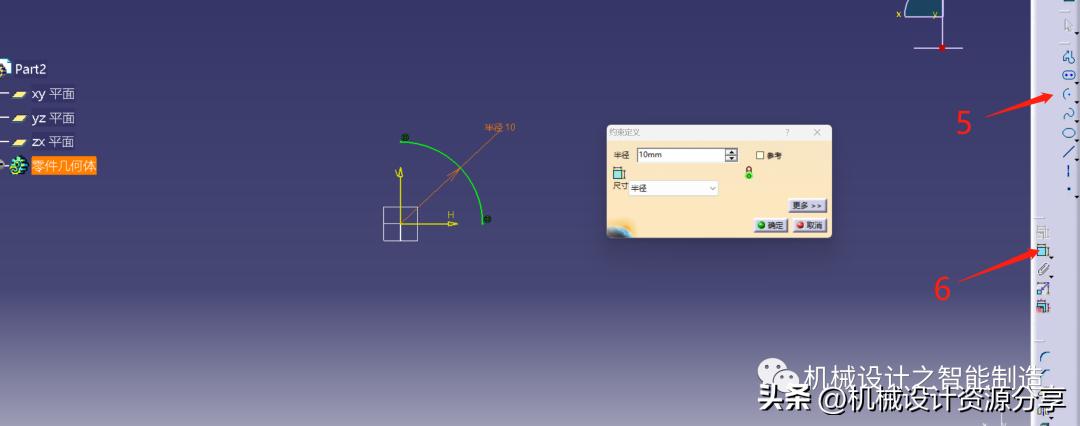

单击【圆弧】按钮，圆心选择原点，绘制1/4圆弧，起止点分别与 水平轴线和垂直轴线相交，点击【约束】命令，约束半径为10mm，绘制完成后单击【退出工作台】

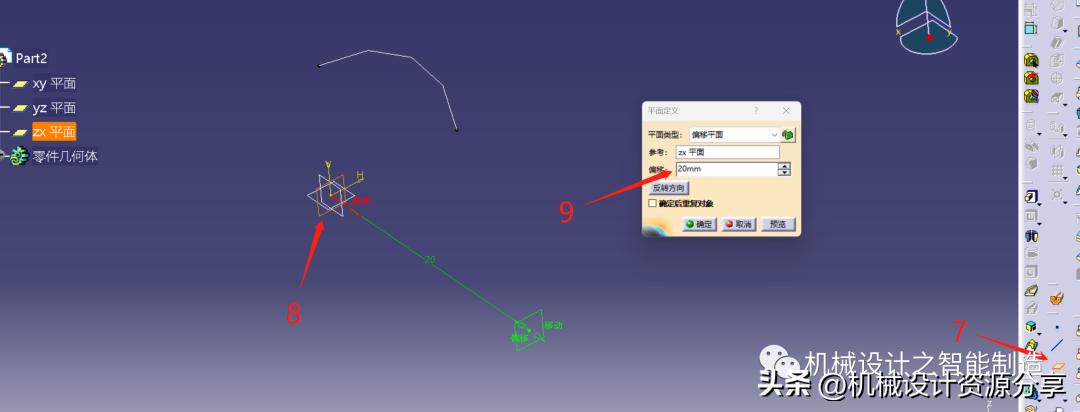

点击【平面】选择ZX平面，偏移距离20mm

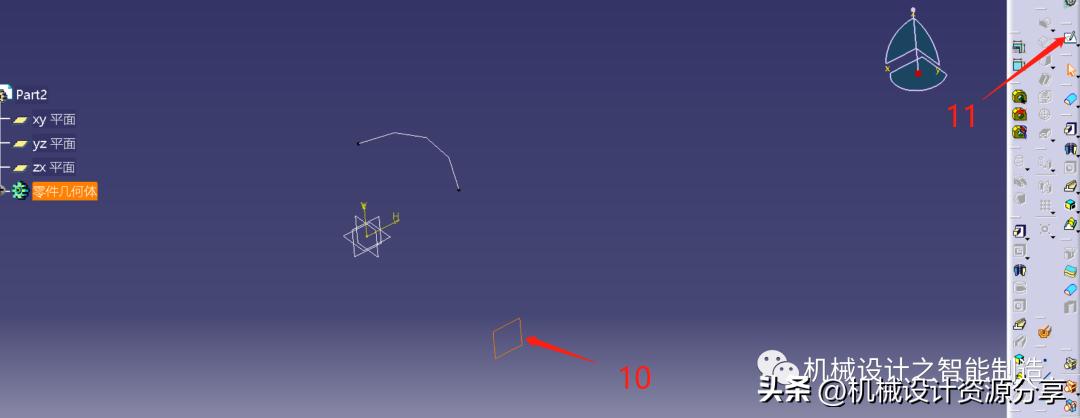

选择偏移完成的平面，单击【草图绘制】按钮

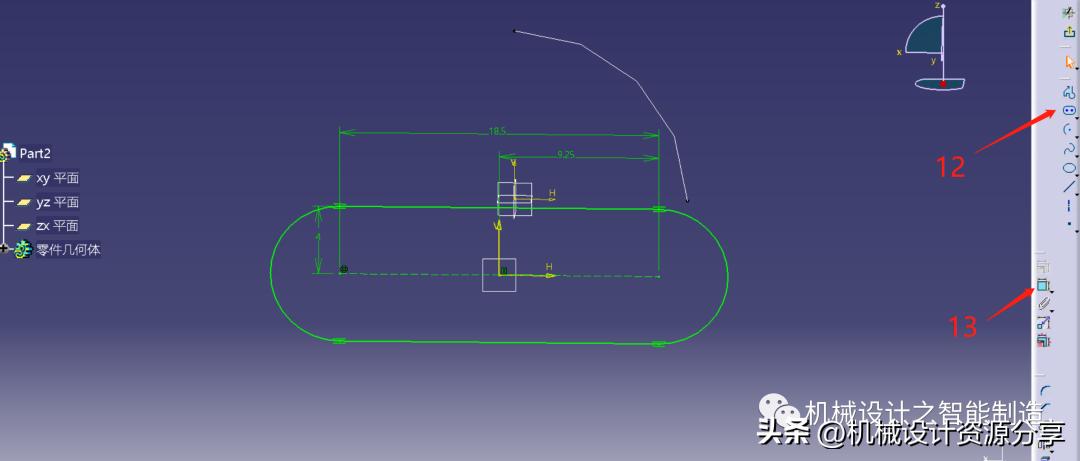

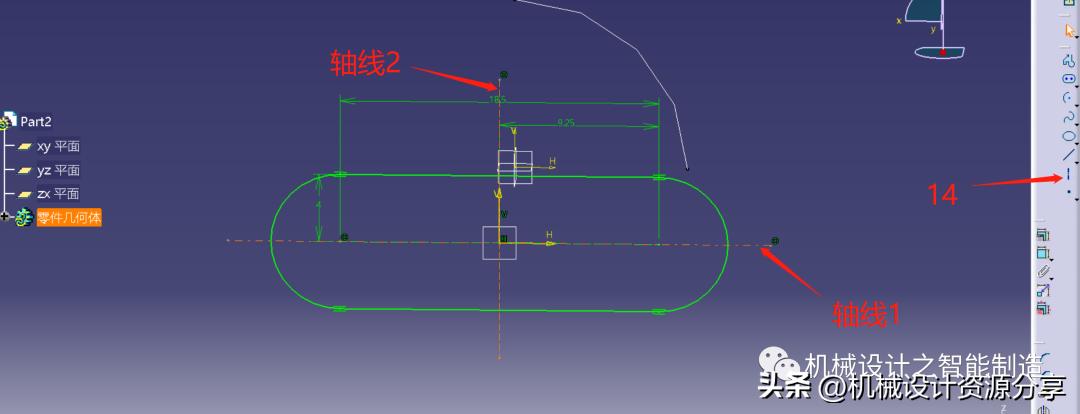

点击【延长孔】按钮，约束水平轴线18.5居中，半径4mm
单击【轴】创建两根轴线，与水平轴和垂直轴线重合

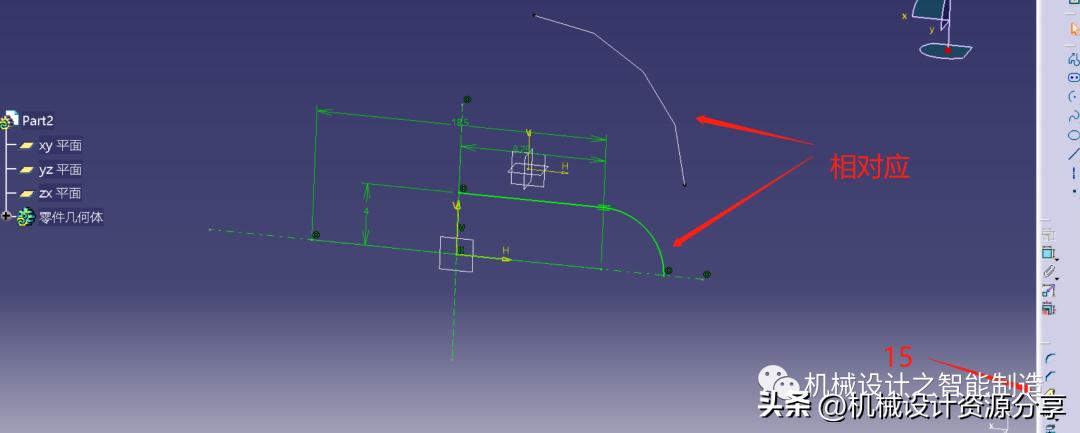

用【快速修剪】剪切成1/4部分，与前面绘制的1/4圆位置相对应，
绘制完成单击【退出工作台】

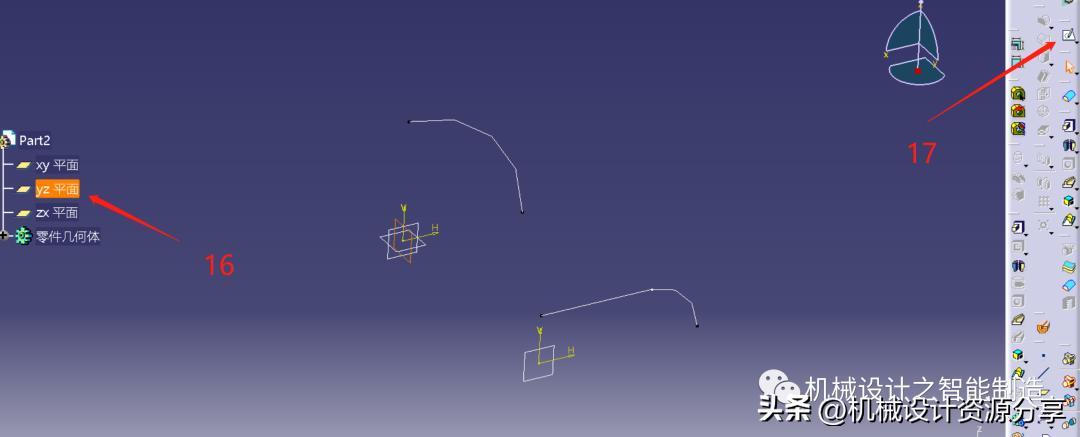

选YZ平面，单击【草图绘制】按钮
绘制两条轴线与前面绘制图形的端点相重合，
如图设定为A、B两个端点

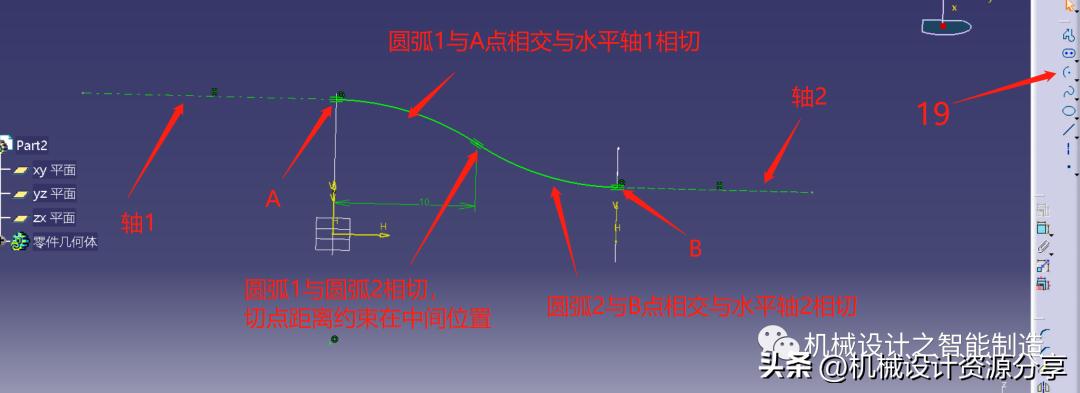

点击【圆弧】命令，绘制如上图所示的两条圆弧，注意圆弧的方向，
圆弧1与A点相交，与水平轴线相切，
圆弧2与B点相交，与水平轴线相切，
【约束】圆弧1与圆弧2相切，设置切点位置为居中点，
绘制完成单击【退出工作台】

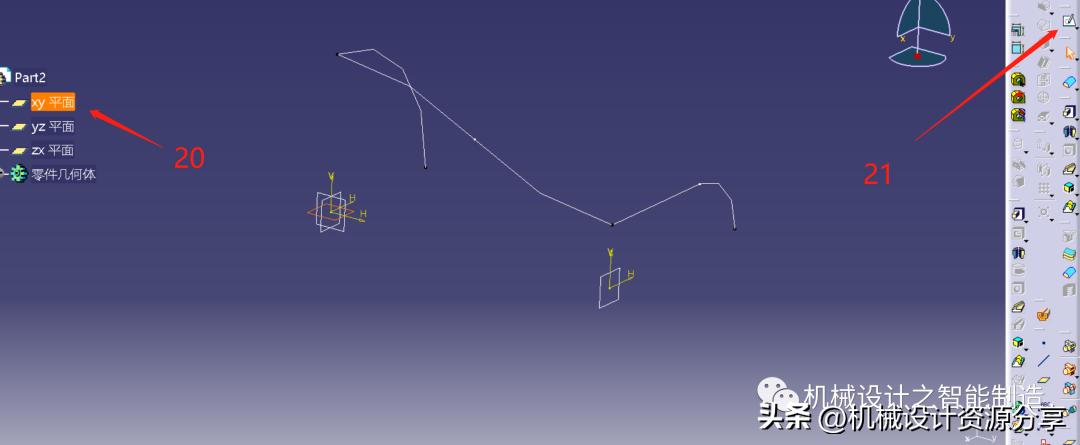

选XY平面，单击【草图绘制】按钮

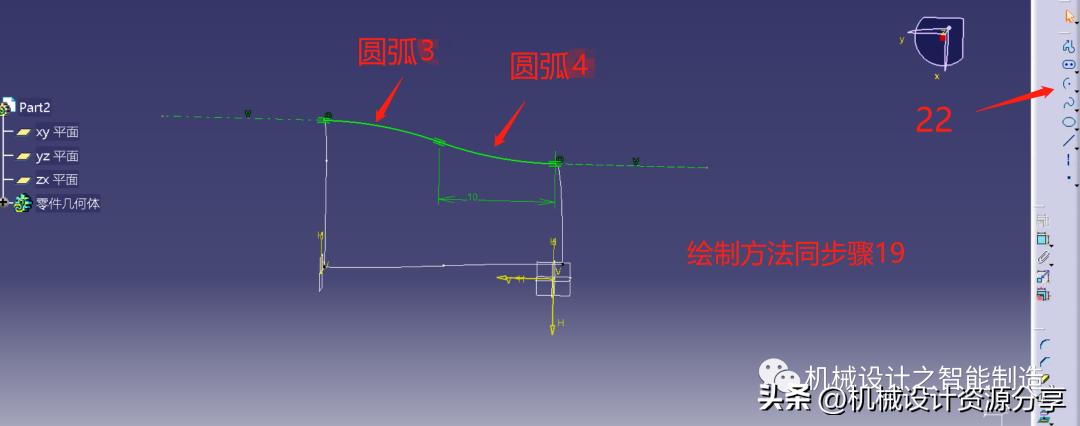

绘制圆弧3和圆弧4，绘制方法和步骤与圆弧1和圆弧2相同
【开始】-【形状】-【创成式外形设计】

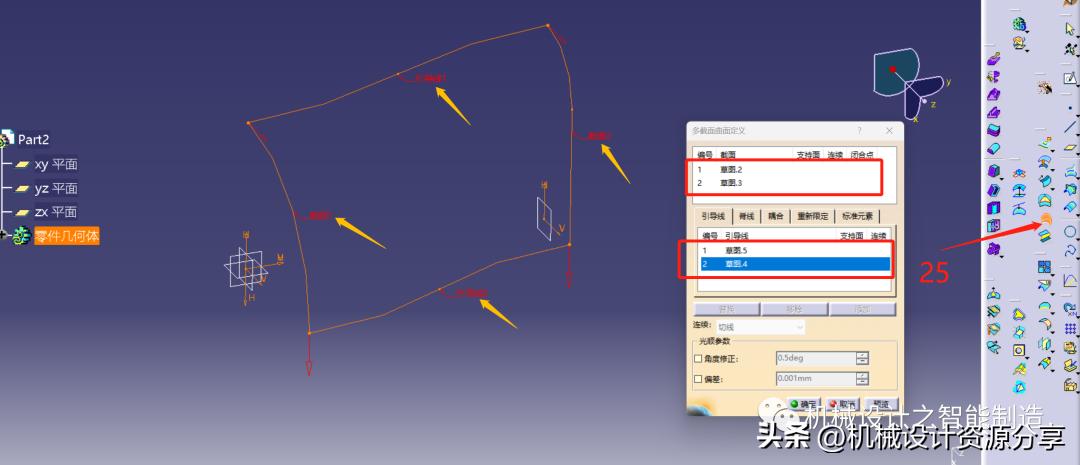

点击【多截面曲面】选择截面和引导线

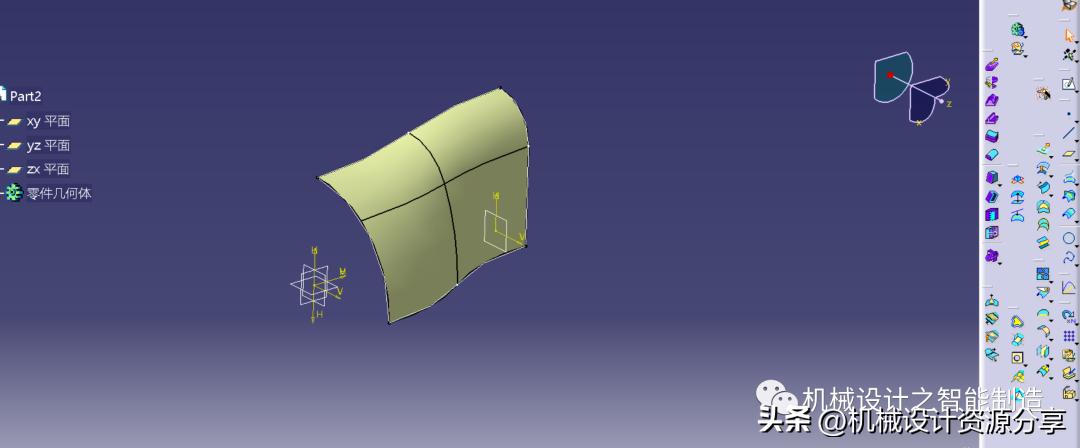

创建完成的曲面如图所示

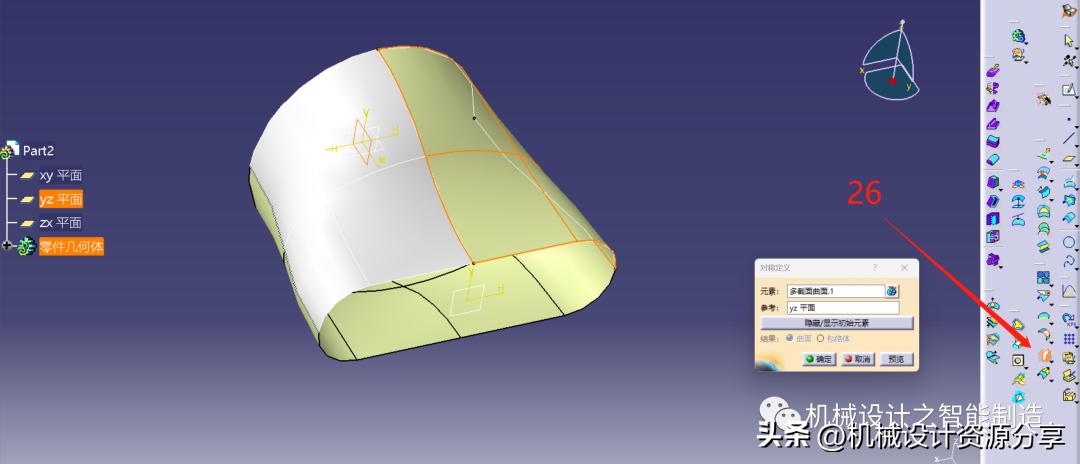

点击【对称】按钮，镜像成一个完整的封闭曲面

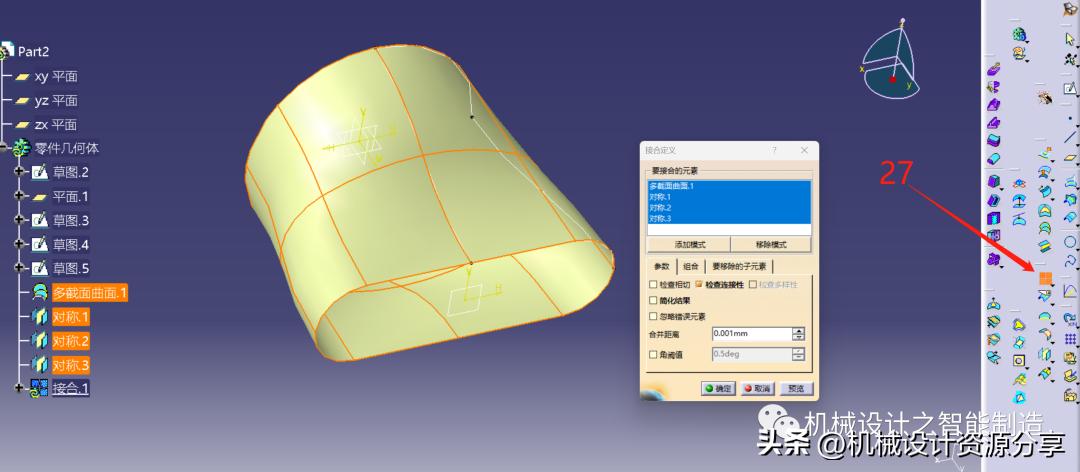

点击【接合】命令，选择创建完成的4个单独曲面

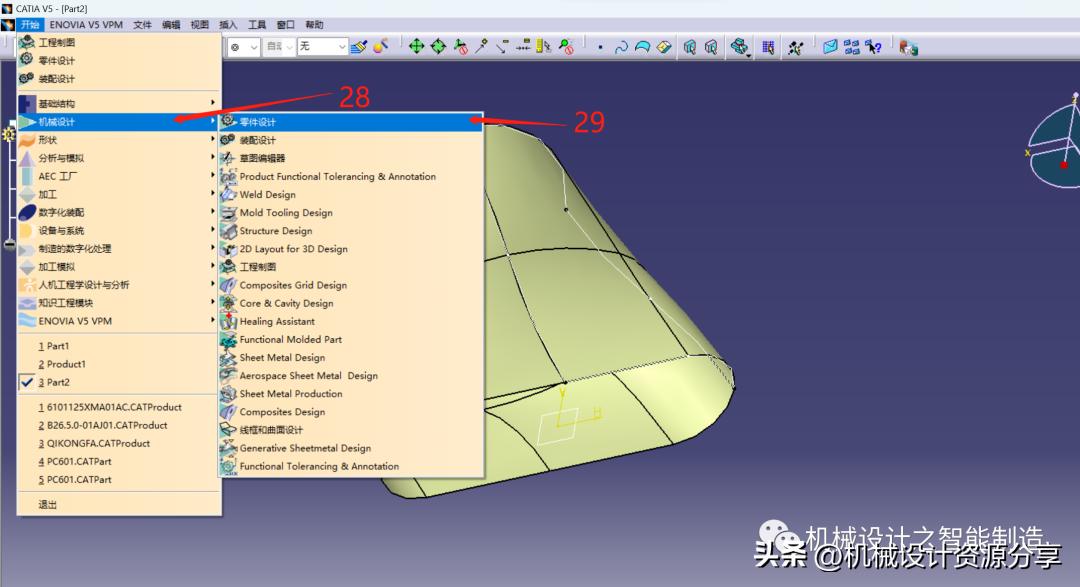

【开始】-【机械设计】-【零件设计】

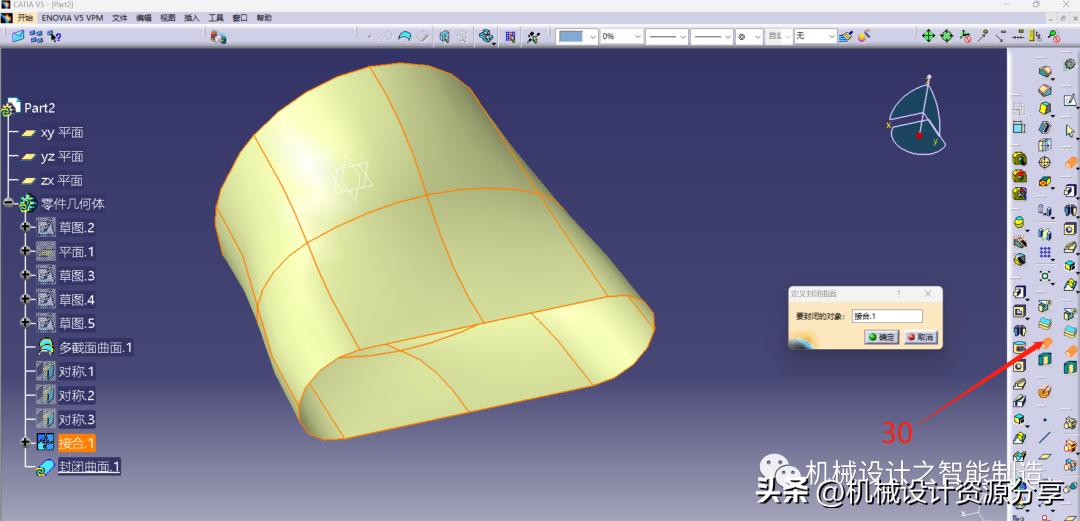

点击【封闭曲面】按钮，选择接合完成的曲面

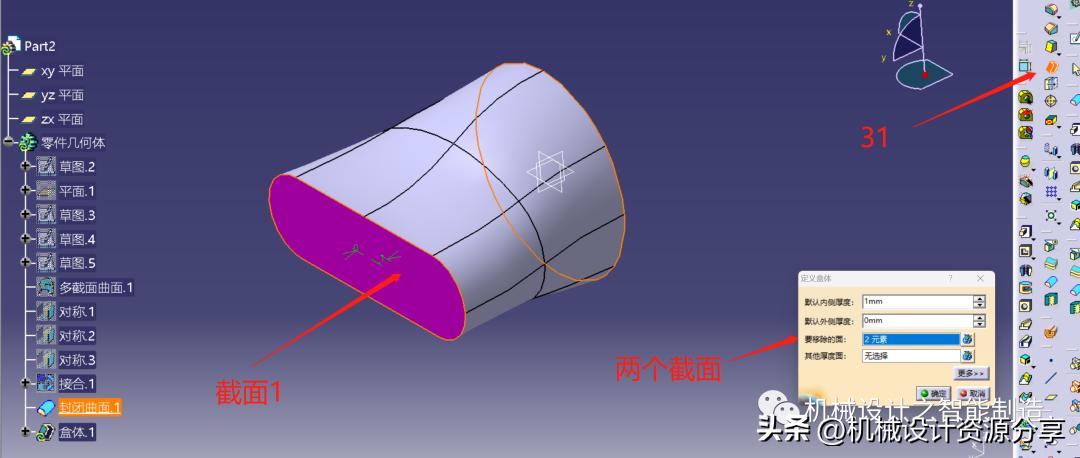

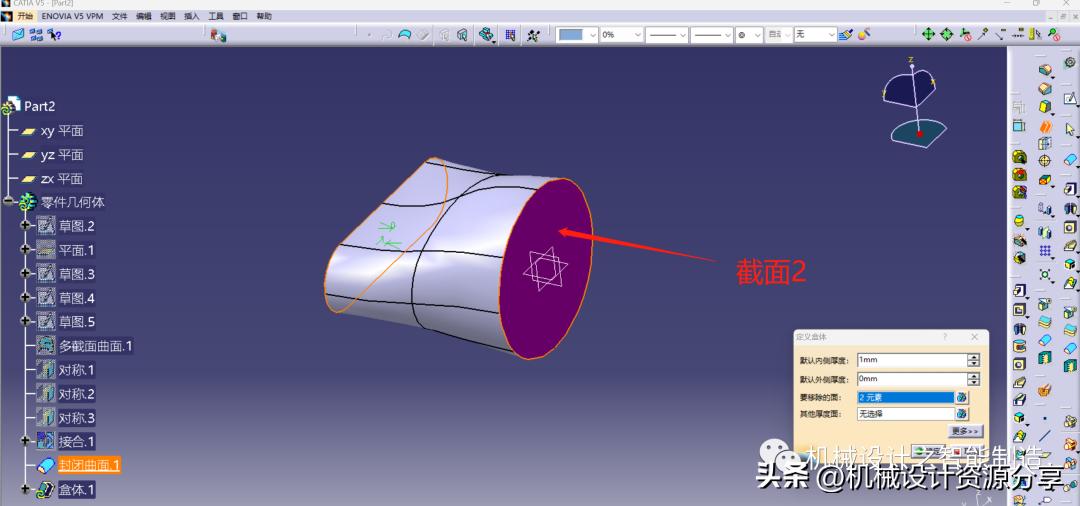

点击【盒体】按钮，选取两端的截面 输入壁厚1mm

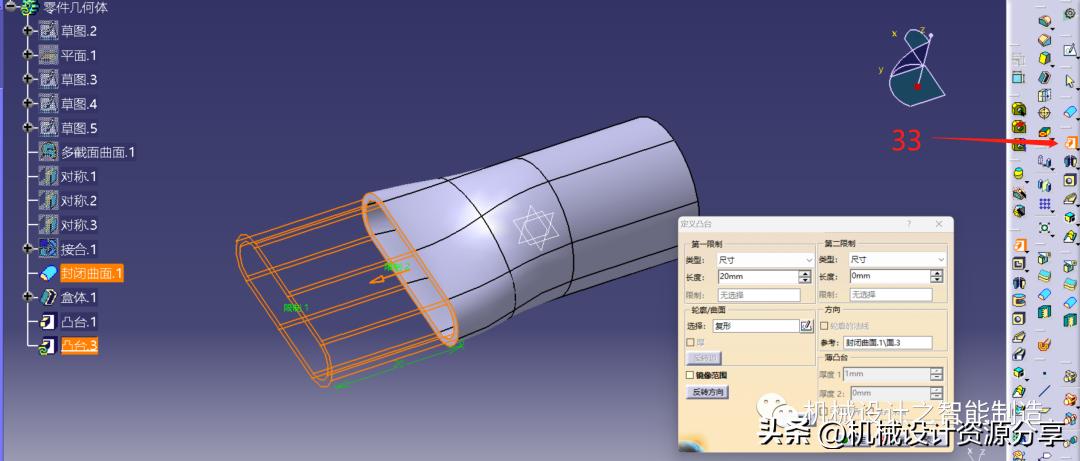

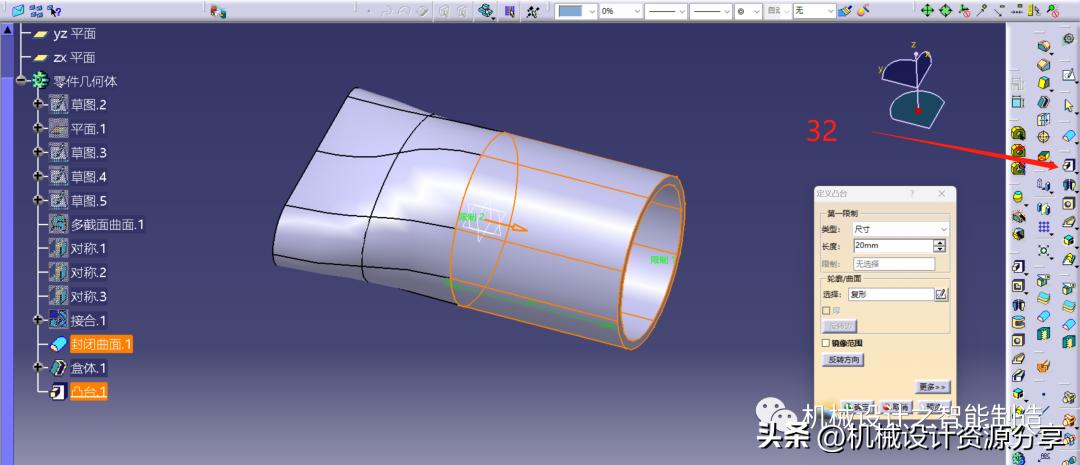

将两个端面分别延伸，【凸台】选择截面及延伸长度

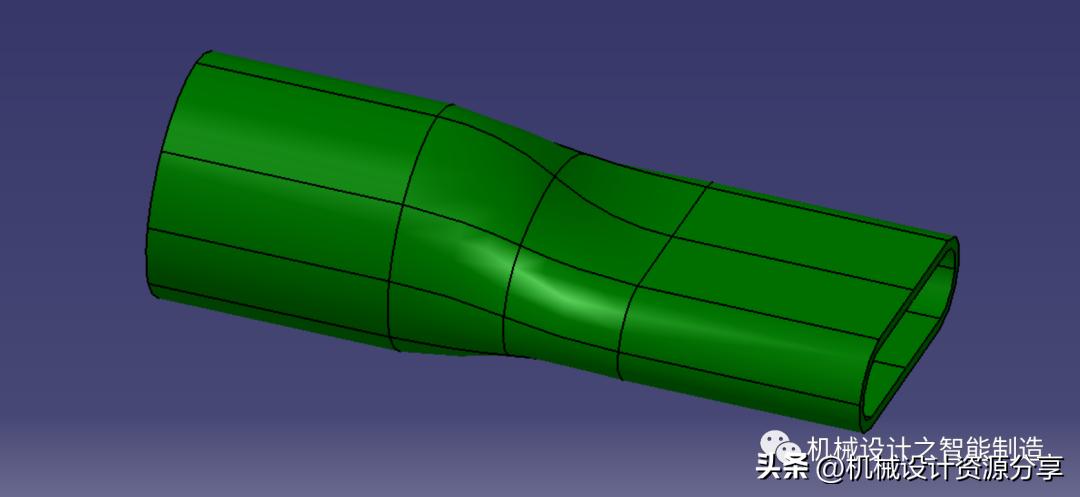

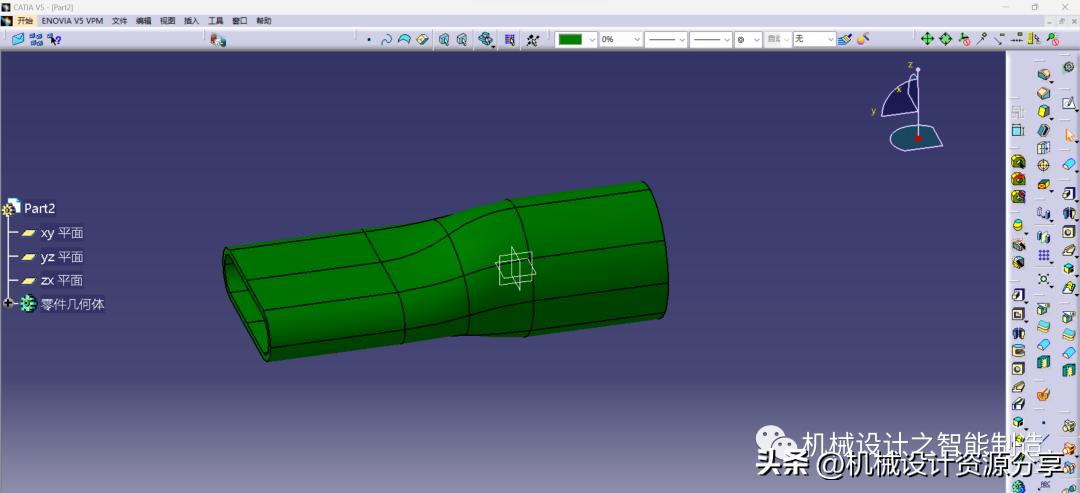

延伸完成以后，涂色，一根被压扁的圆管就绘制完成了。
