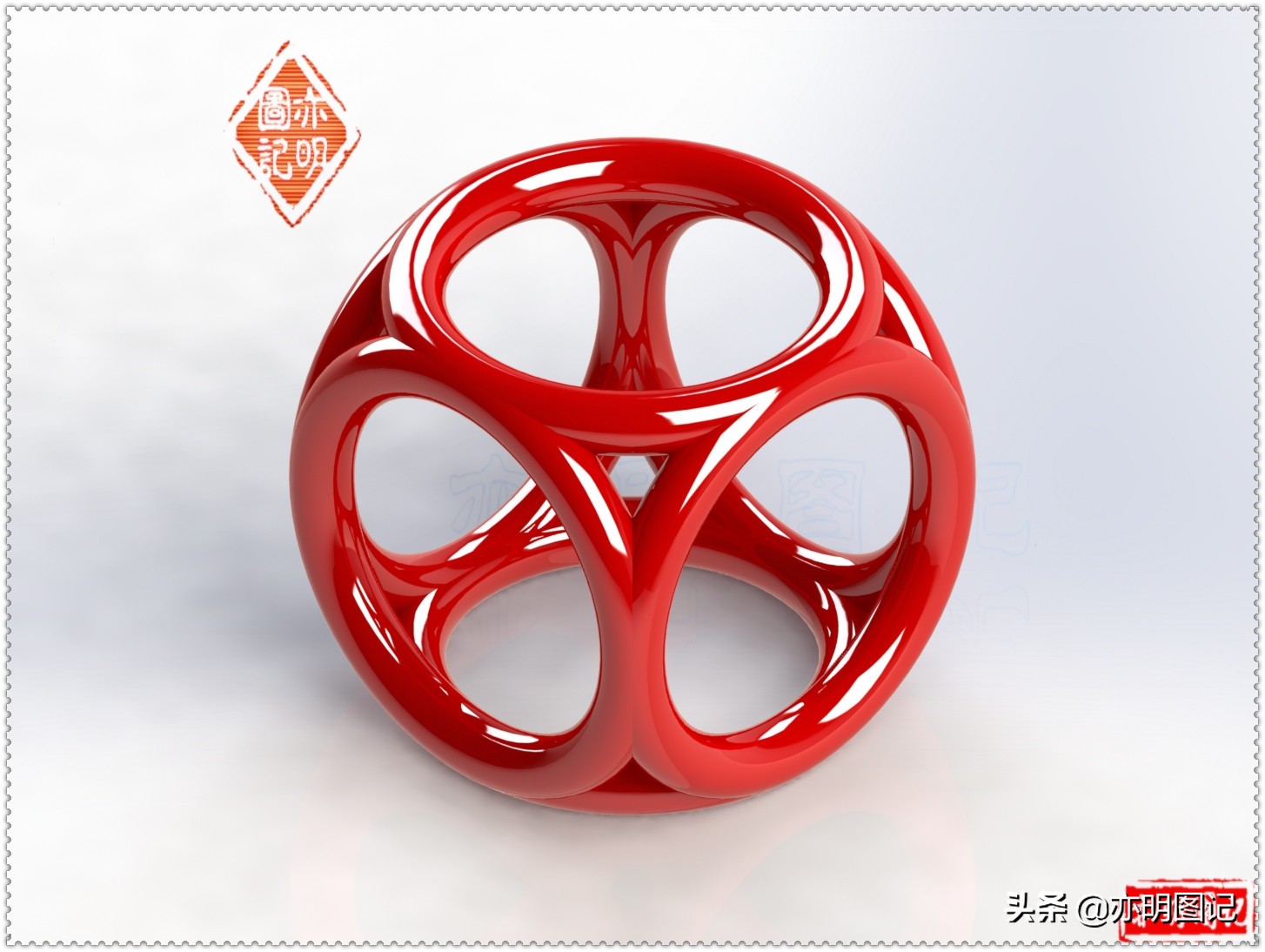

3d圆环立方体模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

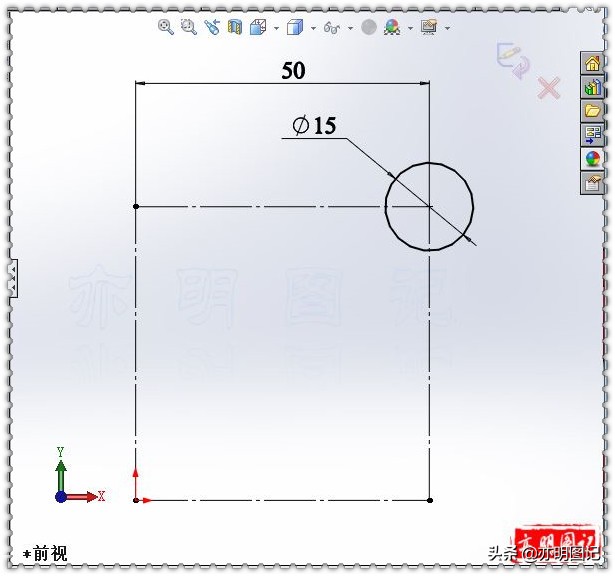

1、在前视基准面上绘制草图：绘制矩形作为构造线，边长50，矩形左下端点与原点重合；以矩形右上端点为圆心绘制圆，直径15；

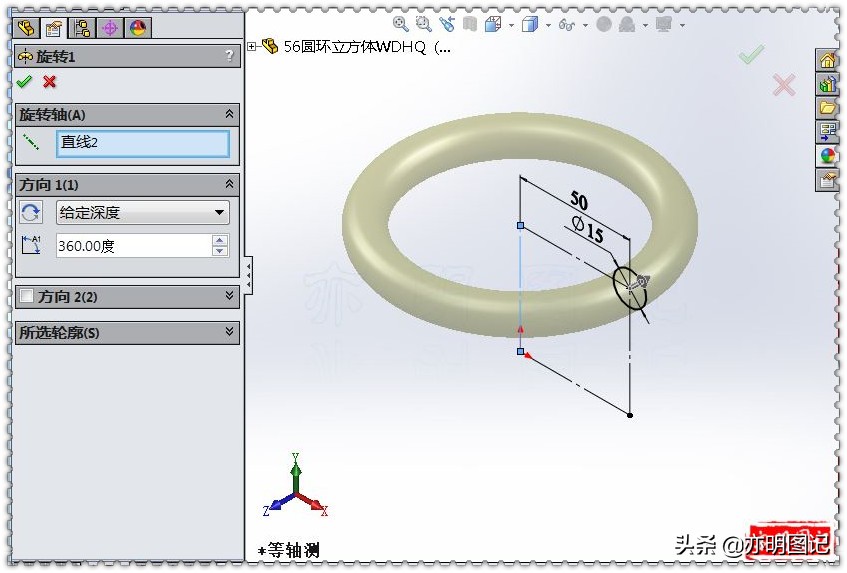

2、旋转凸台生成圆环；

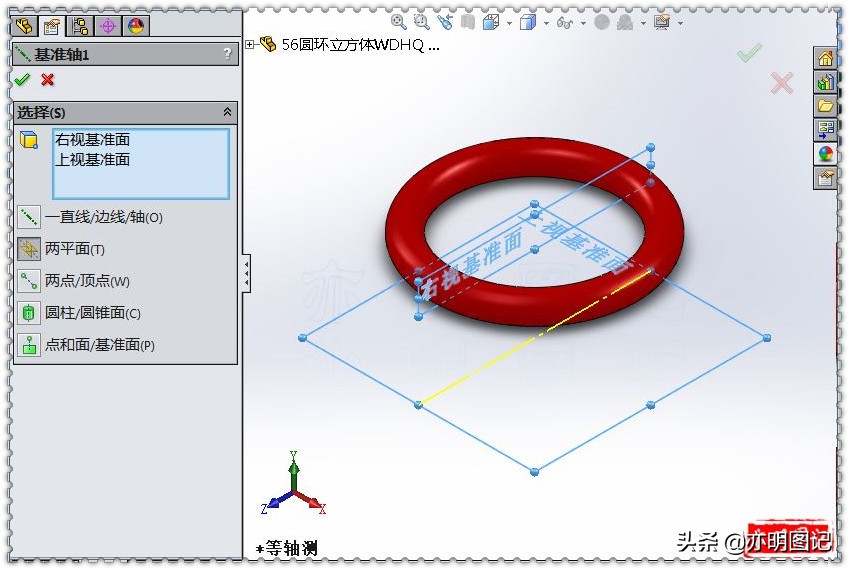

3、新建基准轴：两平面，选择右视基准面和上视基准面；

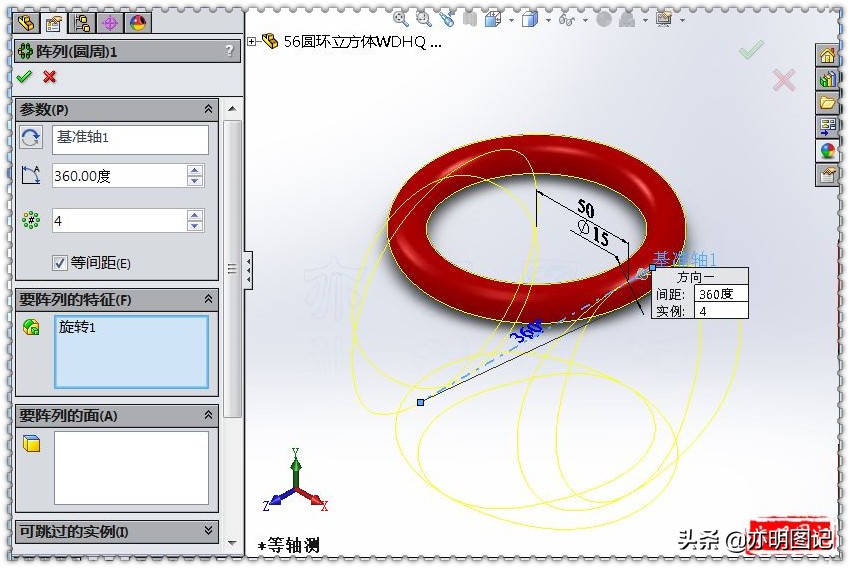

4、圆周阵列：阵列轴选择新建的基准轴；阵列数量4；要阵列的特征选择扫描凸台特征；

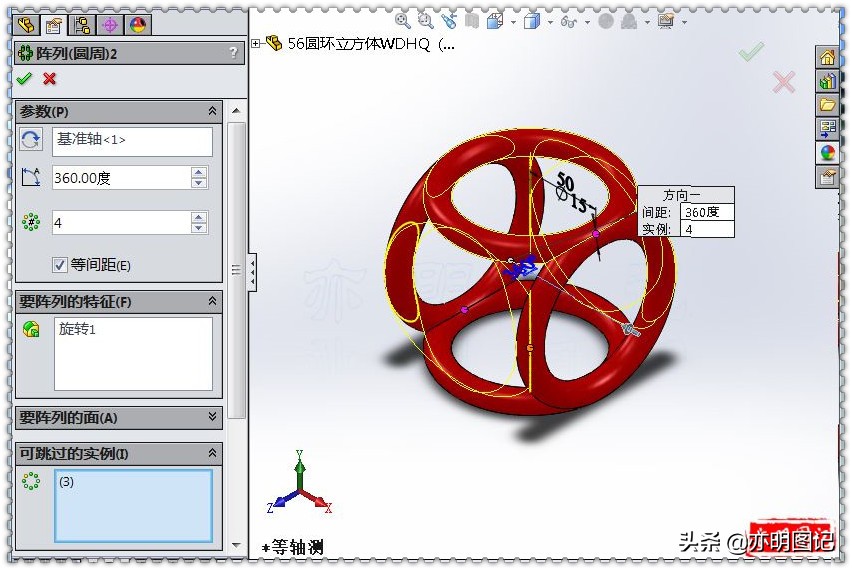

5、显示临时轴；再次圆周阵列：阵列轴选择X方向的临时轴；阵列数量4；要阵列的特征选择旋转凸台特征；要跳过的实例选择实例（3）；

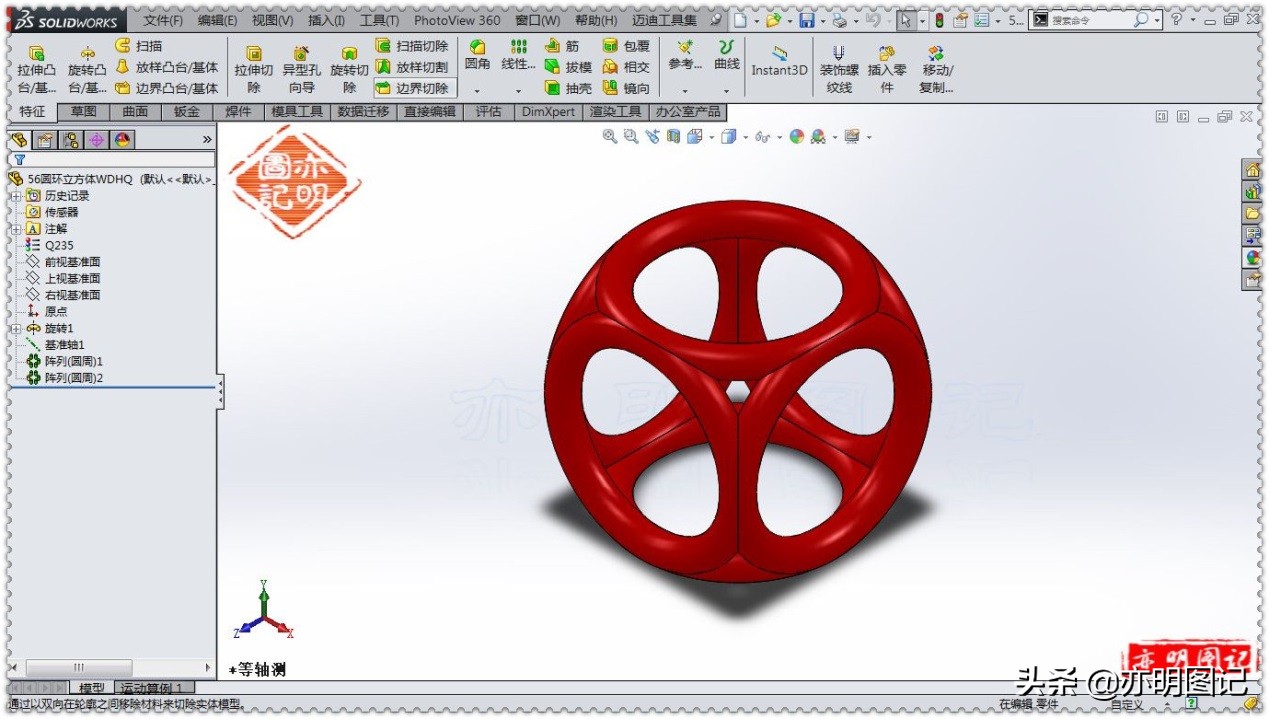

6、完成。
