“为你的创新找个舞台——2017中小学生创新实践作品征集展示活动”作品展示
作品编号：1002
制作团队：河北省涿州市西丁小学一年级张桓睿、杨国熙等4人
设计背景
近年来，一到冬天雾霾就特别严重，学校一遇到雾霾天、下雨天就不能上体育课，而且严重的话还会停课，同学们都很郁闷。那么，如何才能让我们的蓝天多一些呢，让同学们可以在天气不好的情况下也可以上体育课？笔者便带领了喜欢机器人课程的同学们一起研究搭建未来校园。
研究过程
我们的设计目的是建造一个智能环保的校园，让我们的学生和教师都能在校园里快乐的生活、学习。基本思路是要将学校改造成节能环保的智能型学校，如利用太阳能发电设备、低碳出行,减少对环境的污染，建造一所美丽的智能学校。
前期通过和同学们的沟通，了解到学生们对未来校园的一些想法，然后确定了我们未来校园的主要搭建作品和完成效果。给孩子们进行分工，分别对学校的各个地方做了观察，并上网查找关于清洁能源的一些资料，结合机器人课程所学的知识，完成整个作品的设计和搭建。
运行说明
使用器材：乐高WEDO2.0+乐高能源系列
运行软件：乐高WEDO2.0
输入模块：位移传感器
输出模块：直流马达、太阳能电池、LED灯
位移传感器:当传感器发生位移或者传感器前方物体有改变时，控制程序的开始或停止。原理：传感器的前方有两个灯孔。当反射光值有所变化时，控制程序的开始或者停止。其原理类似于光学传感器。
详细教程
1.校园大门设计

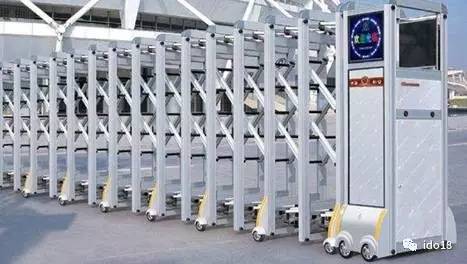

（1）校园大门结构分析：
（2）什么是折叠结构
折叠结构(Deployable Structures)是一种用时展开、不用时可折叠收起的结构。从这个意义上说,有着悠久历史广为人们所熟悉的雨伞或阳伞就是一种折叠结构。

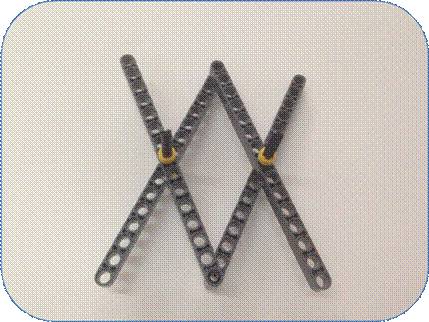

（3）制作折叠结构
（4）作品参考
2.操场设计
操场防护罩。乐高积木底板作为操场防护罩，利用马达正传反转在功能让底板可以做翻转的动作，利用齿轮减速系统，马达带动，让操场可以打开闭合的防护罩。

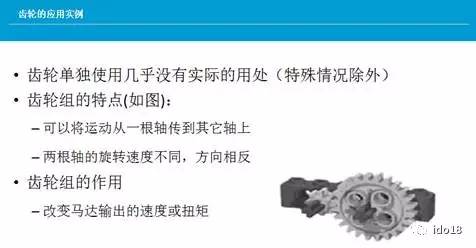

（1）齿轮的应用实例
（2）创意搭建

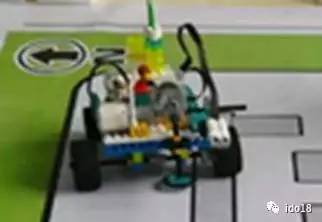

3.清洁巡逻机器人
清洁巡逻机器人，不仅可以负责校园的安全巡逻工作，在巡逻的同时可以打扫校园环境。

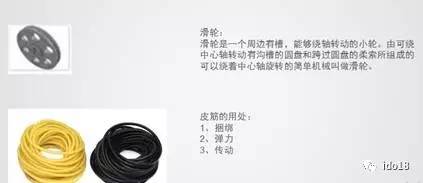

（1）滑轮传递运动
（2）搭建作品
程序设计

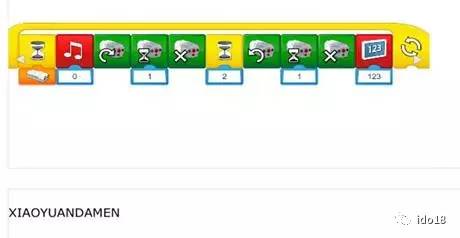

1.校门程序设计
校门口的传感器感应到学生的到来，会主动跟学生说：“早上好！”打开校门等待学生进校之后自动关门。

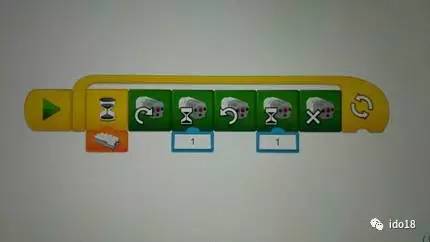

2.带防护罩的操场程序
天气好时防护罩打开，同学们上体育课。
天气不好时防护罩关闭，同学们正常上体育课。

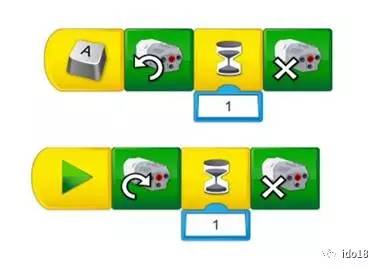

3.清洁巡逻机器人程序
治安巡逻机器人，不仅可以负责校园的安全巡逻工作，在巡逻的同时可以打扫校园环境。
4.污水处理设备
主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质，用重力分离法。
教学楼的用电和照明用电都是采用的太阳能的清洁能源。
最终作品设计图展示
转载自微信公众号 ido18欢迎扫码关注
