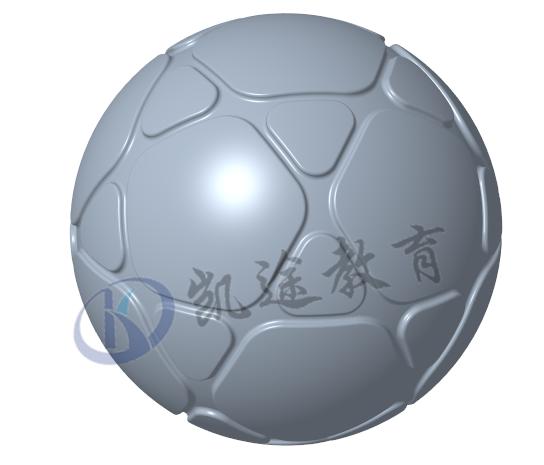

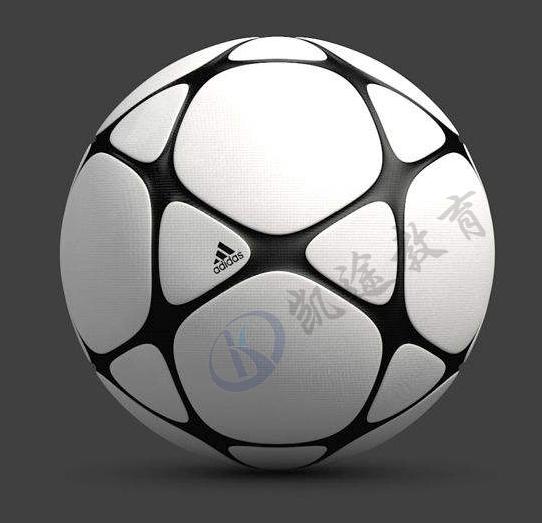

足球，相信不少同学也画过了，传统的足球是32面体。看下图这个足球，自己可以尝试一下用多短时间能找出它的建模规则？

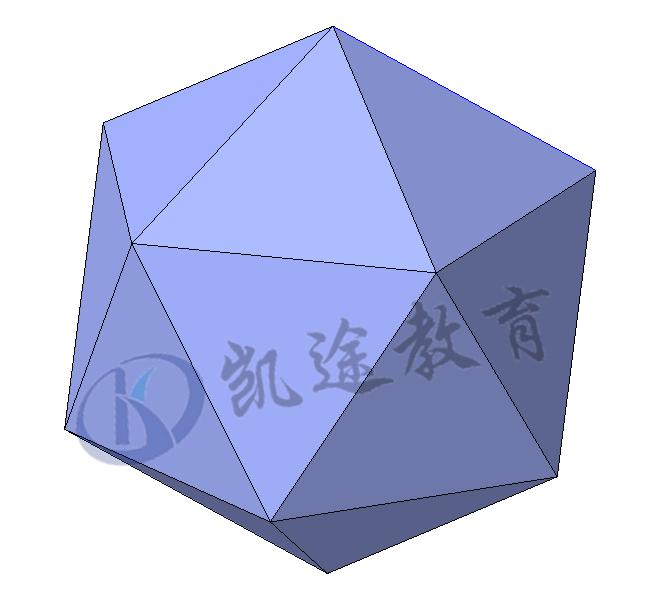

根据分析，这就是正20面体的创建方式（为减少建模步骤，凹槽过渡暂用倒圆角替代）。

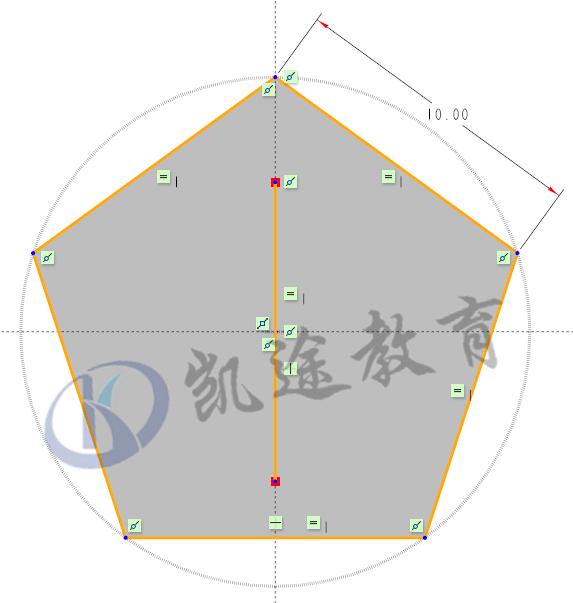

1.在TOP面草绘内切五边形，中间创建一段等边长的直线。

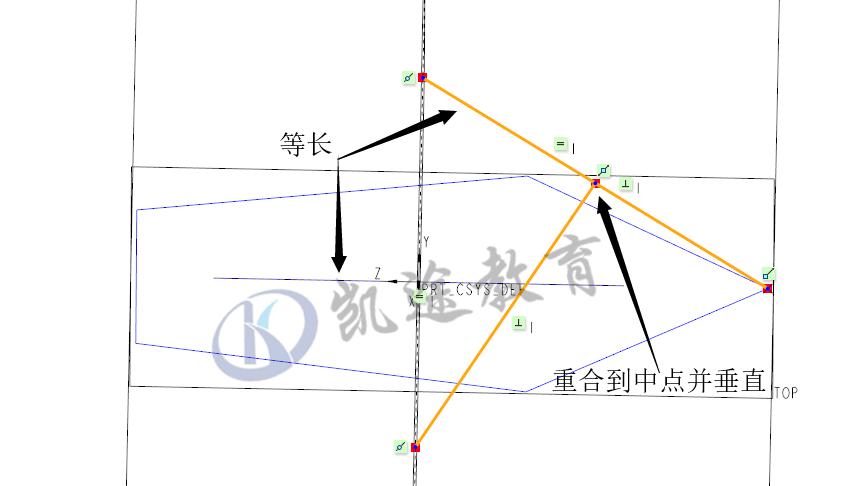

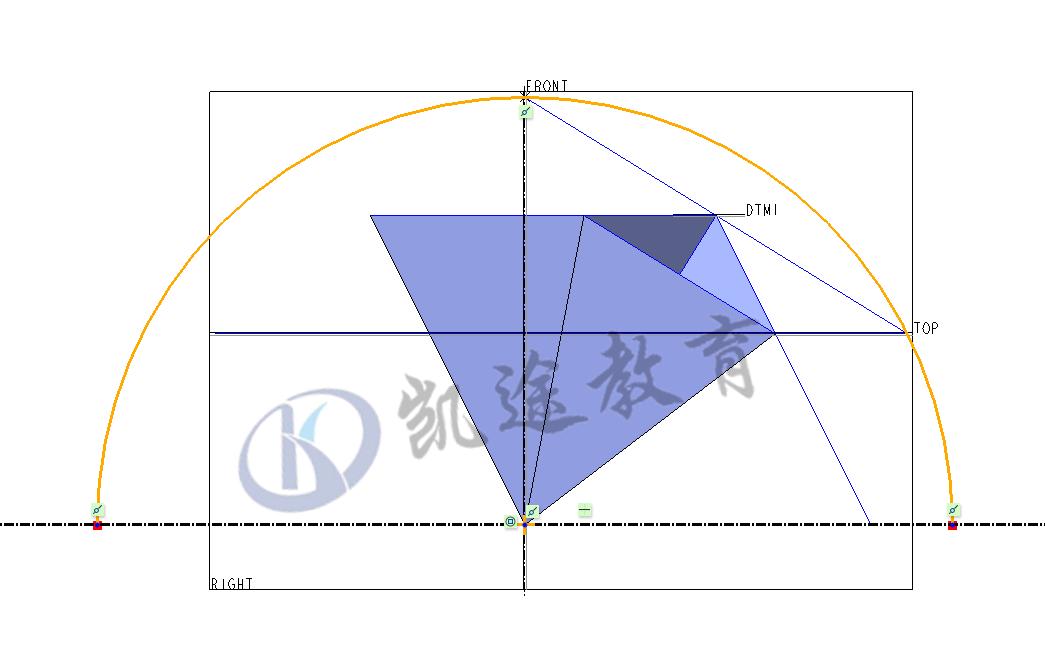

2.在RIGHT平面创建草绘。

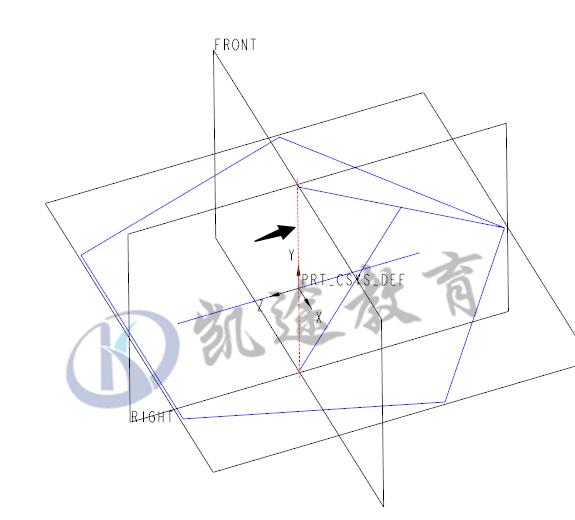

3.通过FRONT和RIGHT平面创建基准轴。

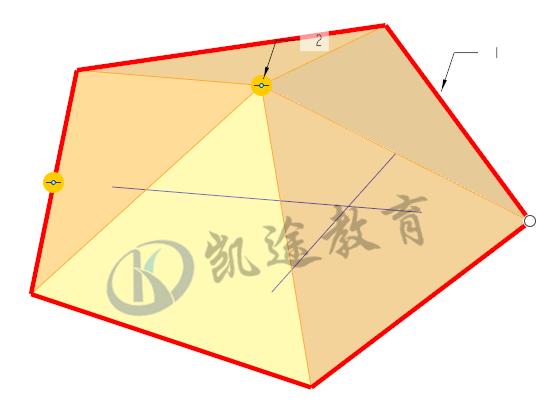

4.选五边形和草绘2的顶点进行边界混合。

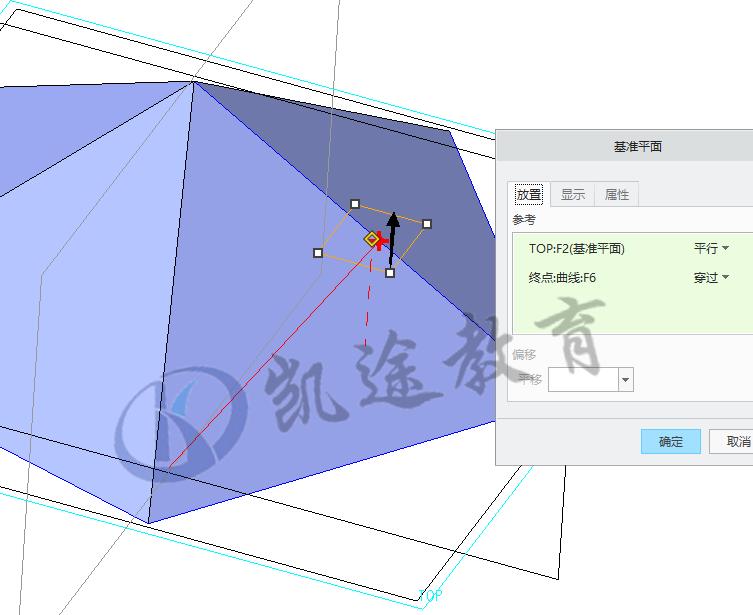

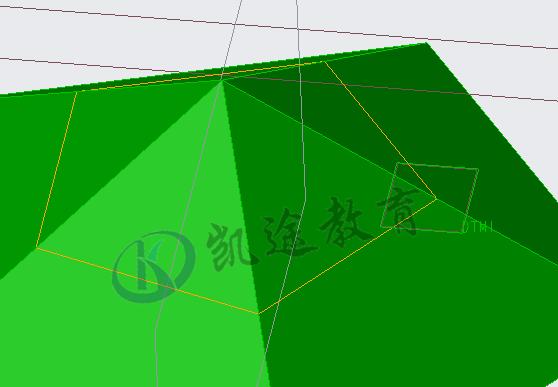

5.通过曲线终点创建基准面DTM1，并平行TOP面。
6.用DTM1和曲面相交得到交线。

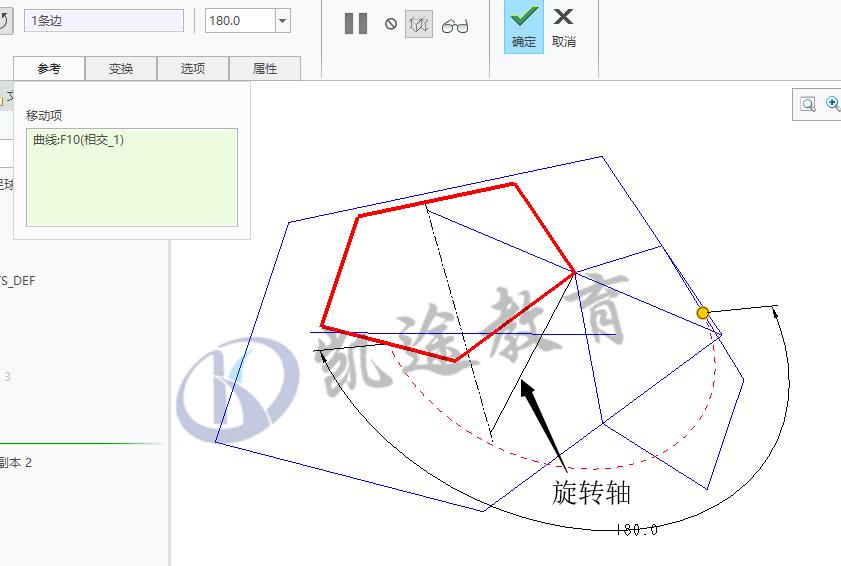

7.复制相交线几何，选择性粘贴旋转180度。

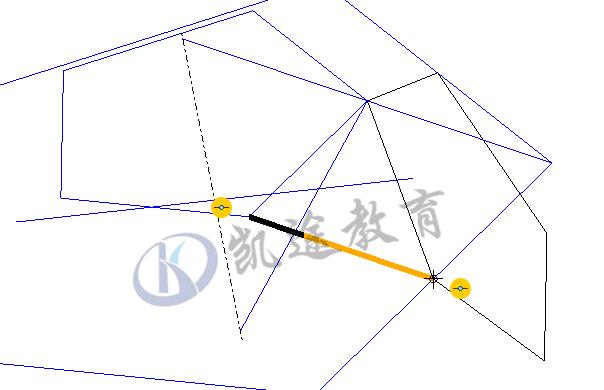

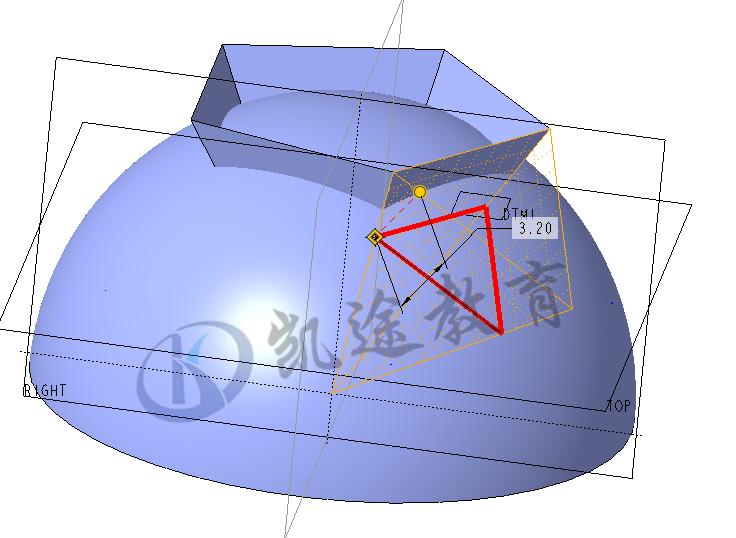

8.三角形位置 点到点创建曲线。

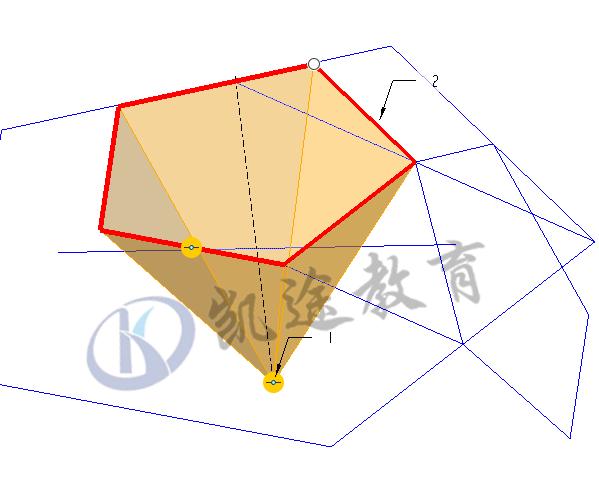

9.第一个五边形和草绘线顶点进行边界混合。

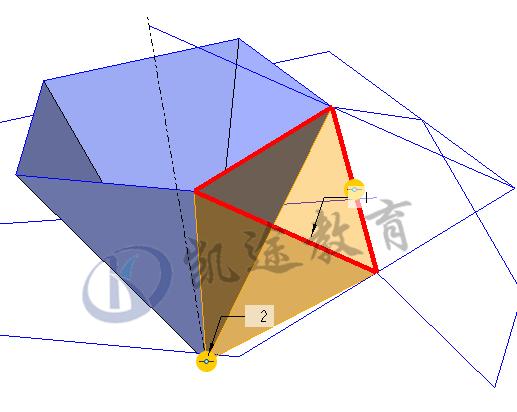

10.三角形到顶点边界混合。
11.在RIGHT平面旋转半球曲面，注意：为减少碎面，这里不要旋转360度也不要竖方向旋转。目的就是为了后面修剪出来的面是一个整体。

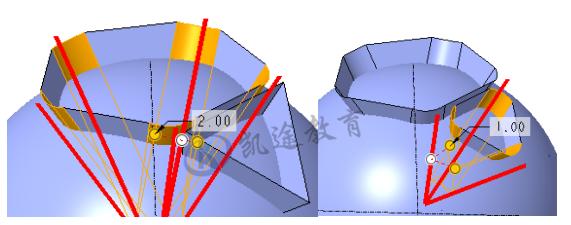

12.将两个曲面都延伸超出圆球面。

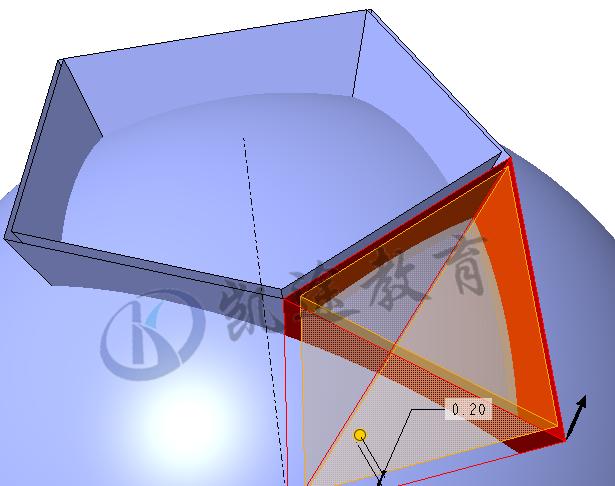

13.五边形和三角形两个面组往内偏移0.2 并隐藏掉原来的面组，保留偏移面组。
14.倒圆角

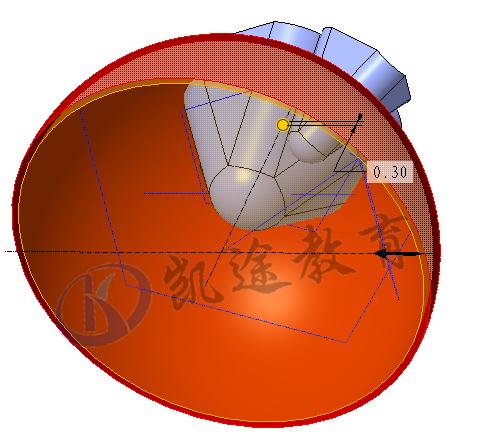

15.圆球面往内偏移0.3 先隐藏新偏移的曲面，后续有用。

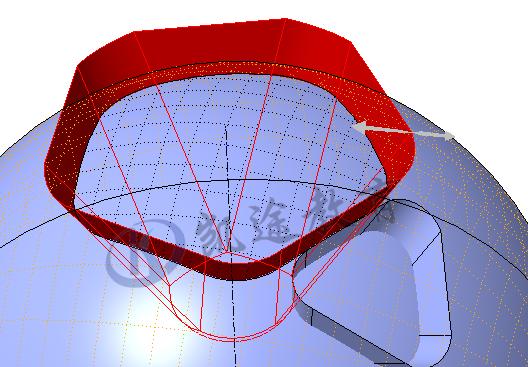

16.用5边形双侧修剪圆球面。

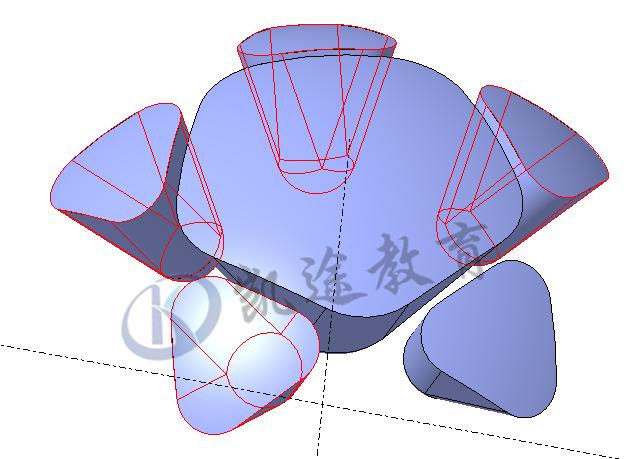

17.两个形状与圆球面合并。

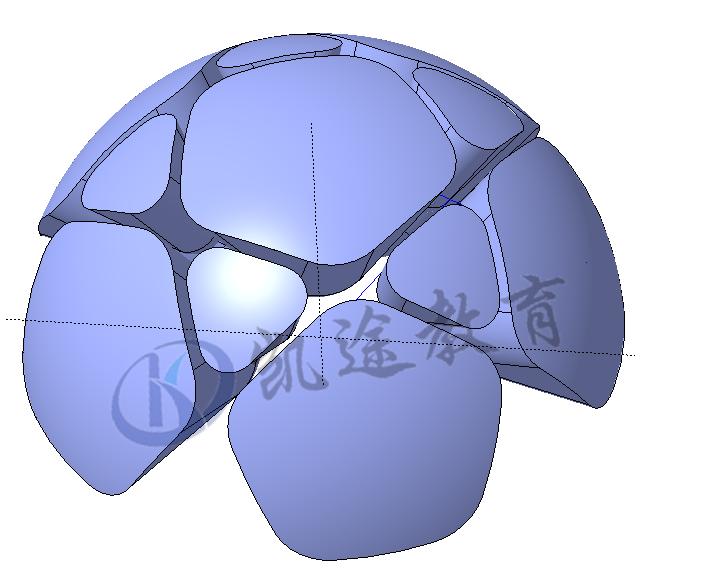

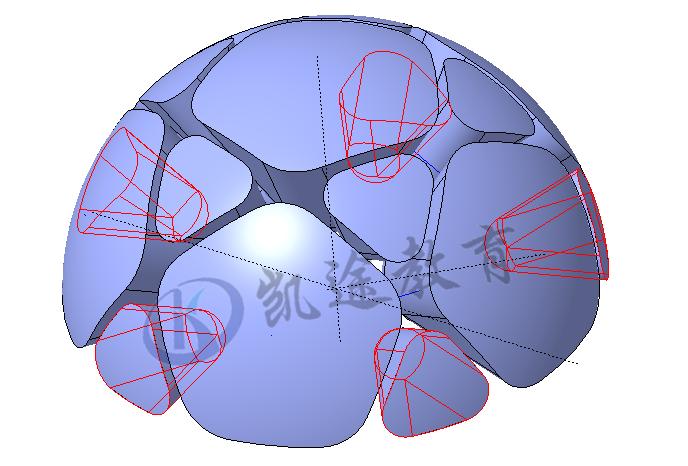

18.轴阵列5个。
19.复制选择性粘贴旋转180度。
20.轴阵列5个。

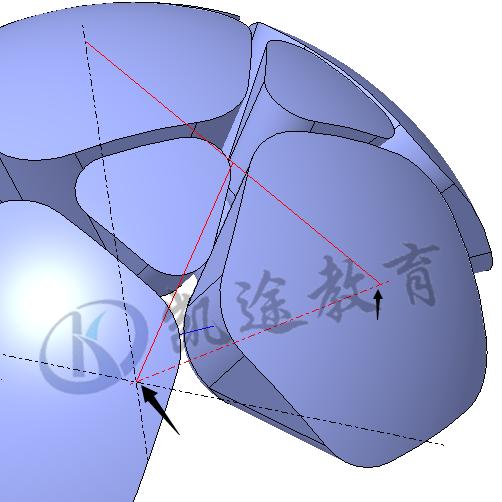

21.参考草绘2两条线端点创建基准轴。

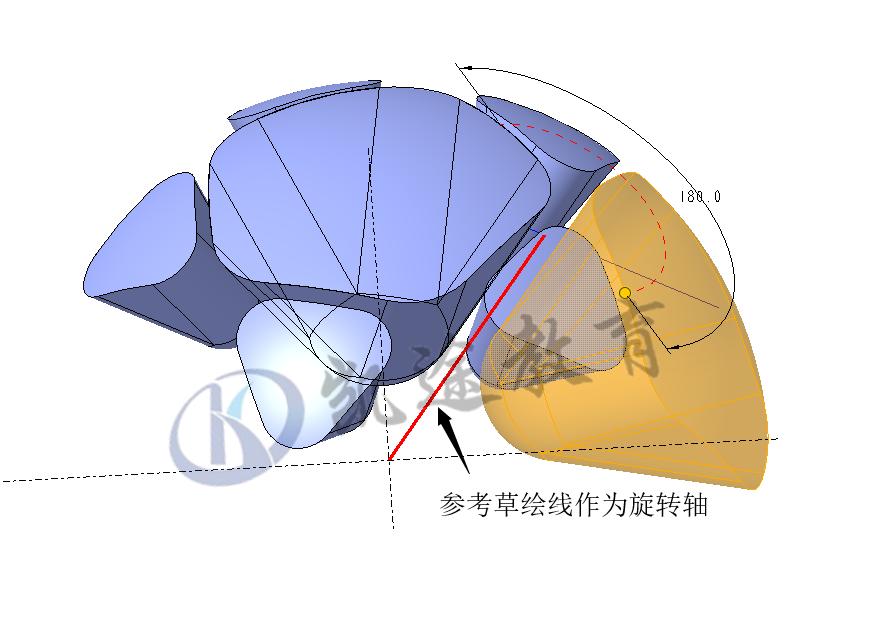

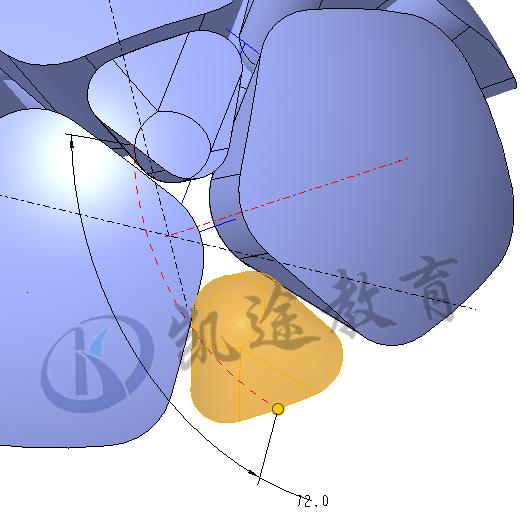

22.将三角形面组复制旋转-72度
23.轴阵列5个

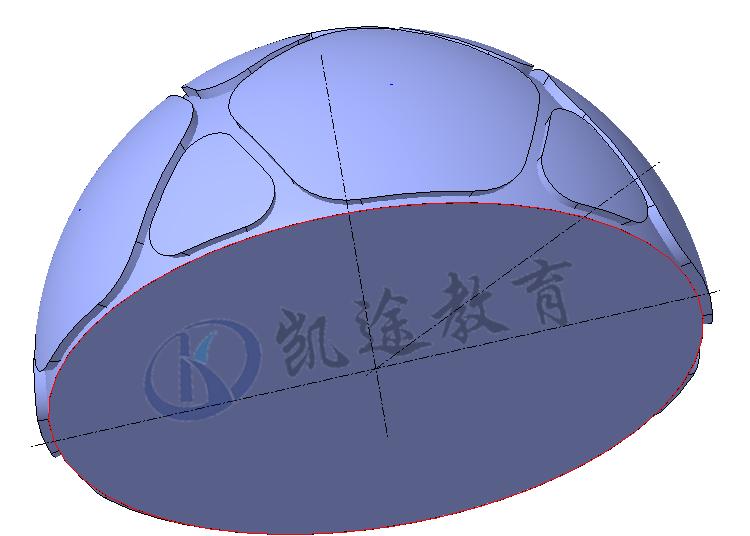

24.将先前偏移的半球面显示出来并封闭底部实体化。
25.将全部实体化。然后用自动倒圆角，先倒凹边R0.19 ，再倒凸边R0.15.凸边要排除掉底下的圆球边。

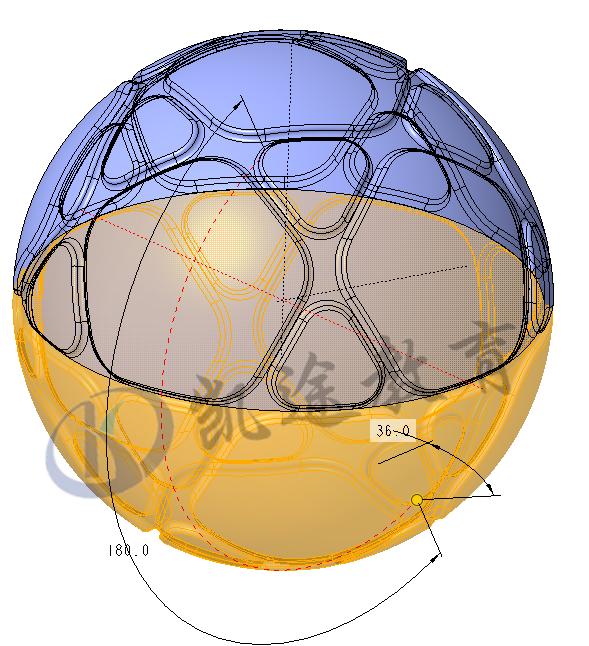

26.复制实体曲面选择性粘贴，旋转180度和36度。
27.实体化完成建模。

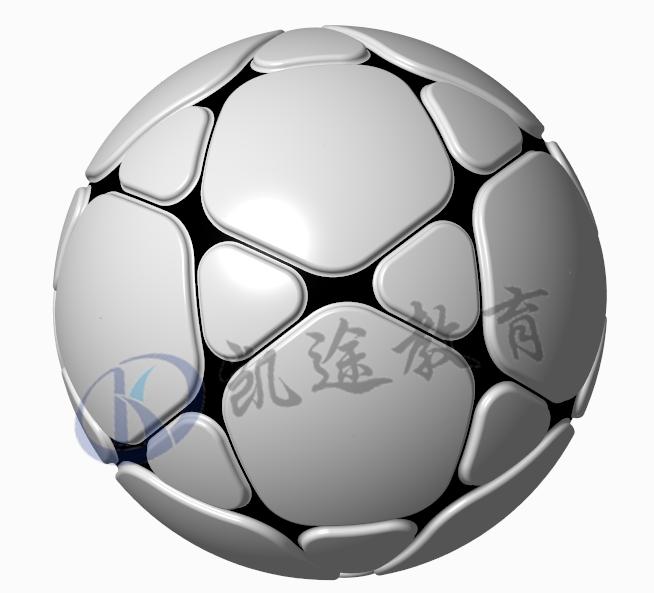

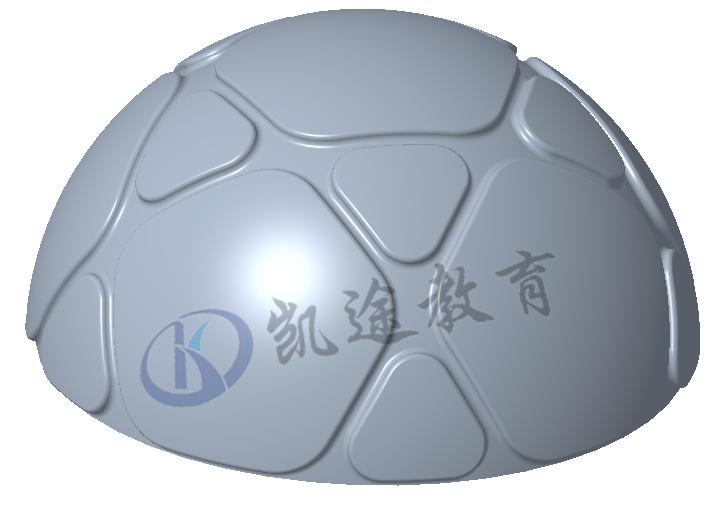

28、上色后的效果
