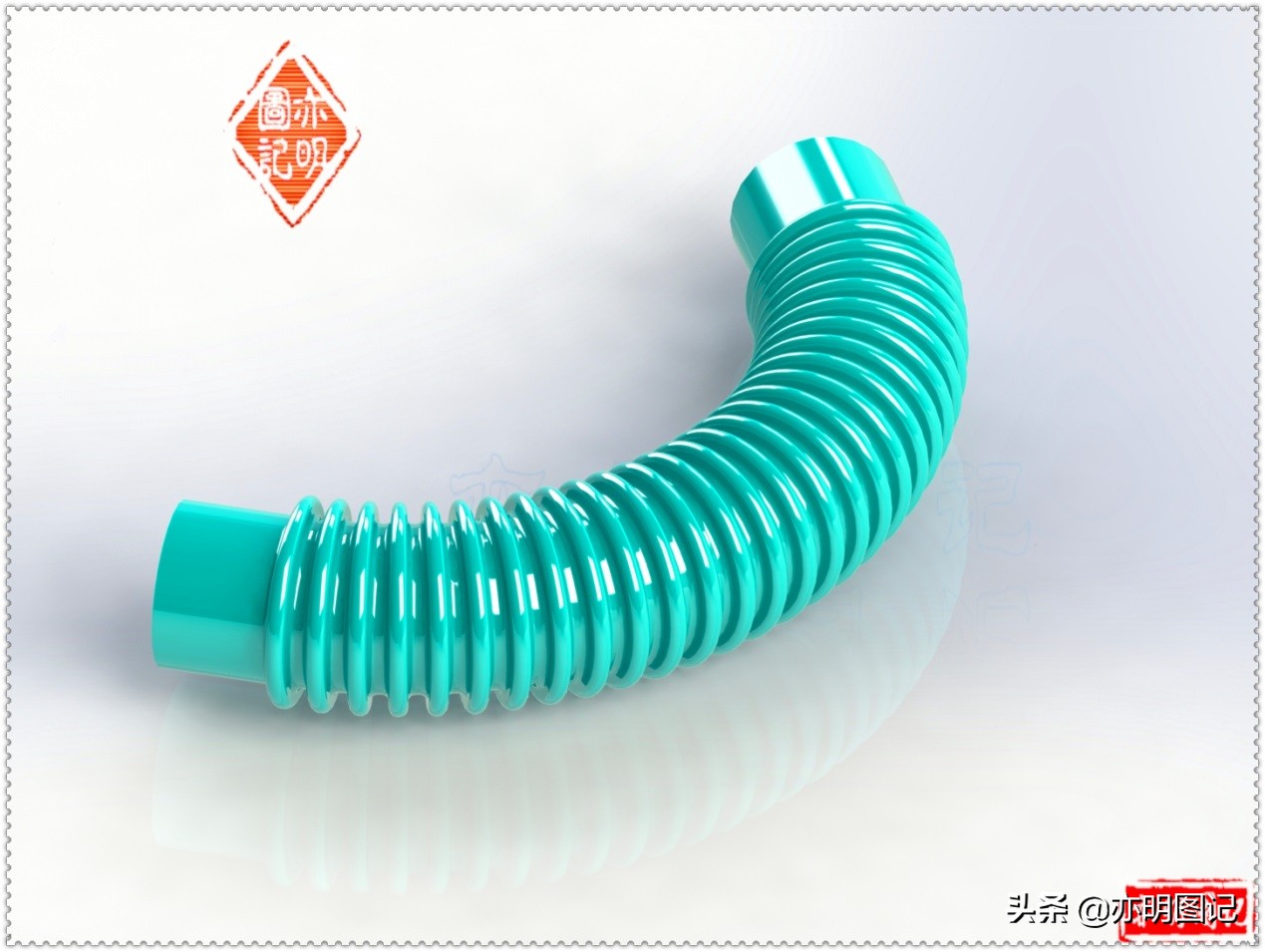

3d波纹管模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

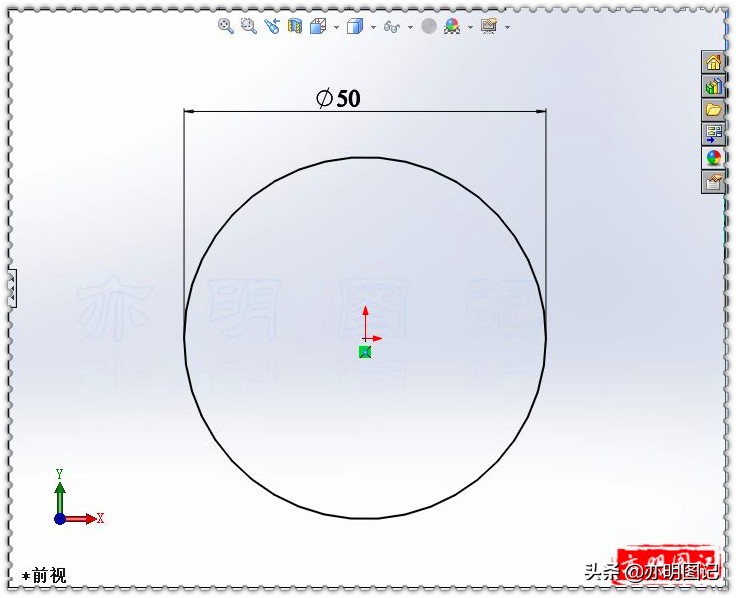

1、在前视基准面上绘制草图 圆：直径50；

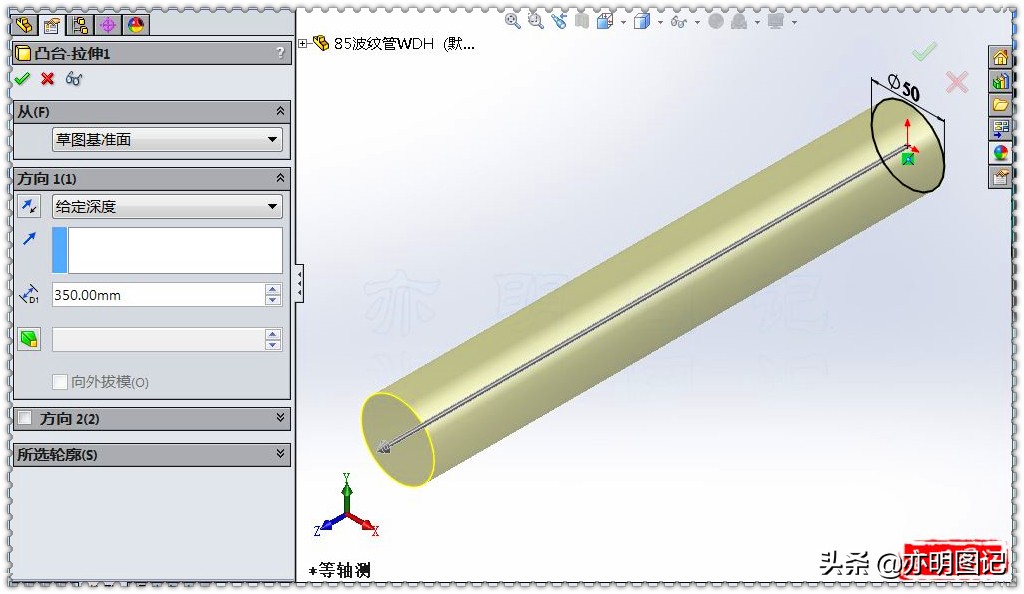

2、拉伸凸台：给定深度350；

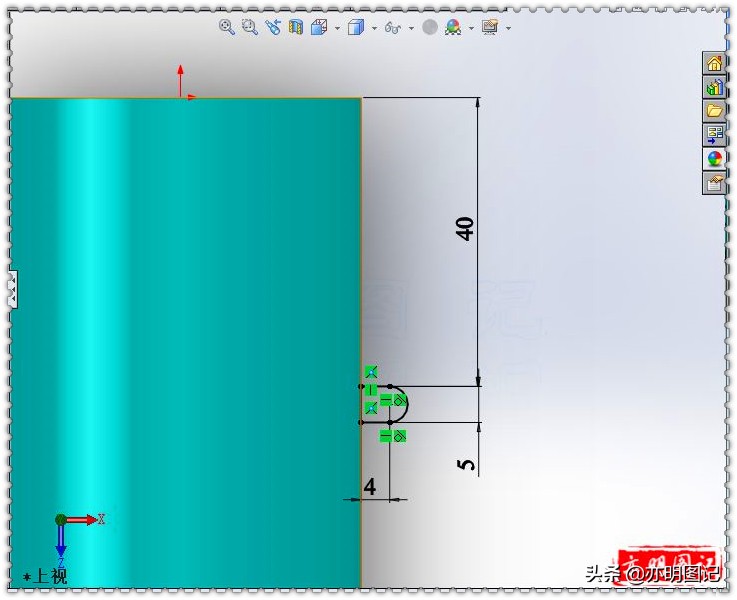

3、在上视基准面上绘制草图；

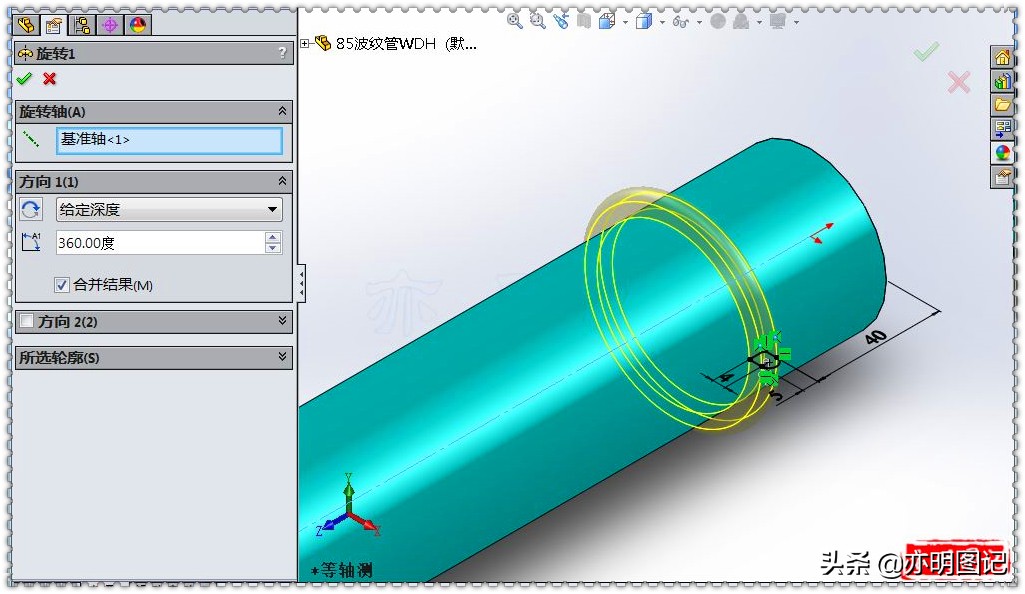

4、旋转凸台：勾选合并结果；

5、倒圆角：半径2；

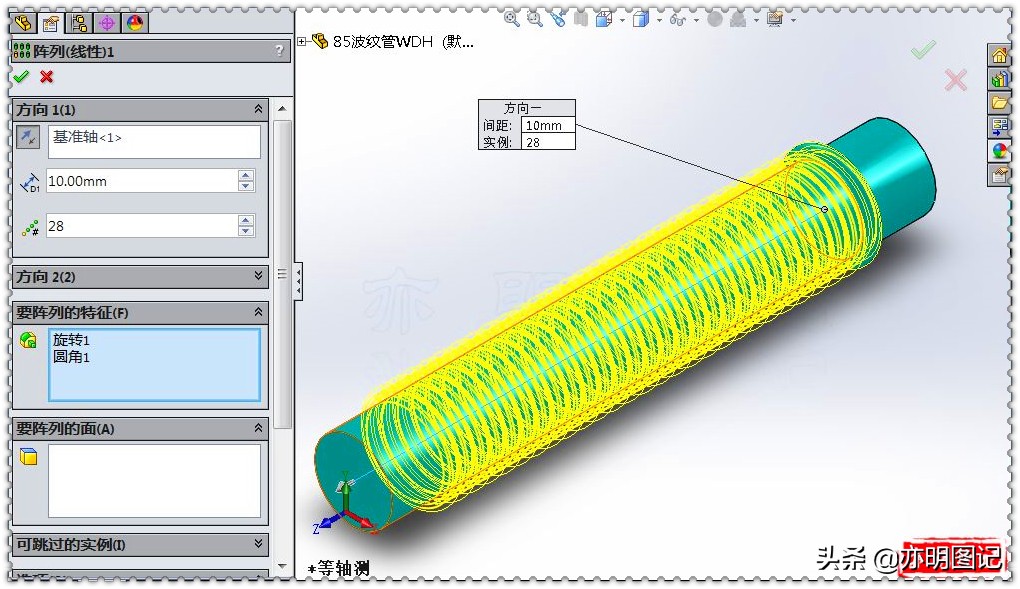

6、线性阵列：阵列方向选择基准轴，反向；距离10；数量28；要阵列的特征选择旋转凸台和圆角；

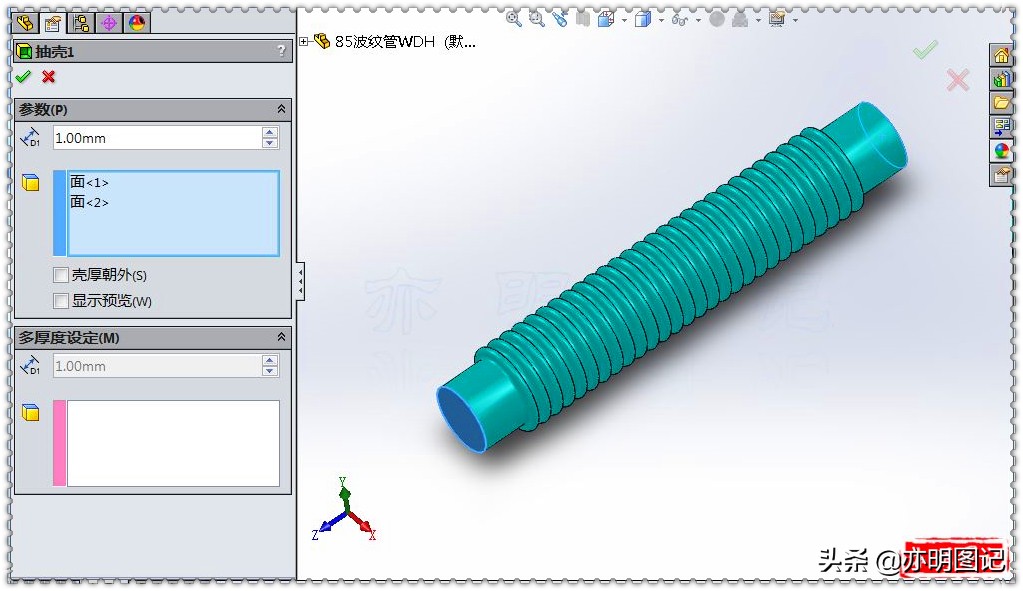

7、抽壳：厚度1；要去除的面选择两个端面；

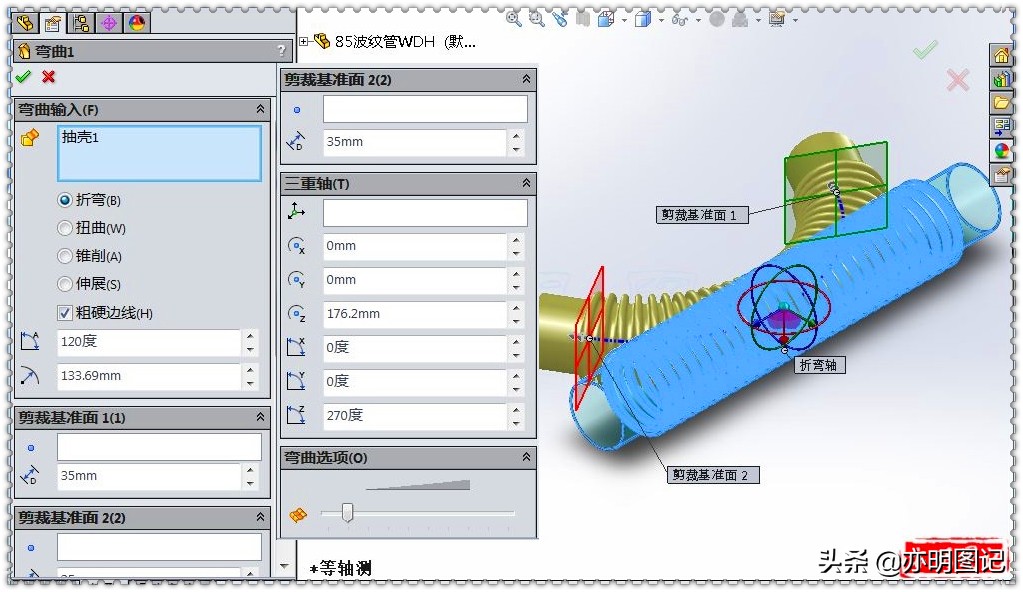

8、弯曲：选择实体；勾选折弯；角度120度；基准面1剪裁距离35；基准面2剪裁距离35；

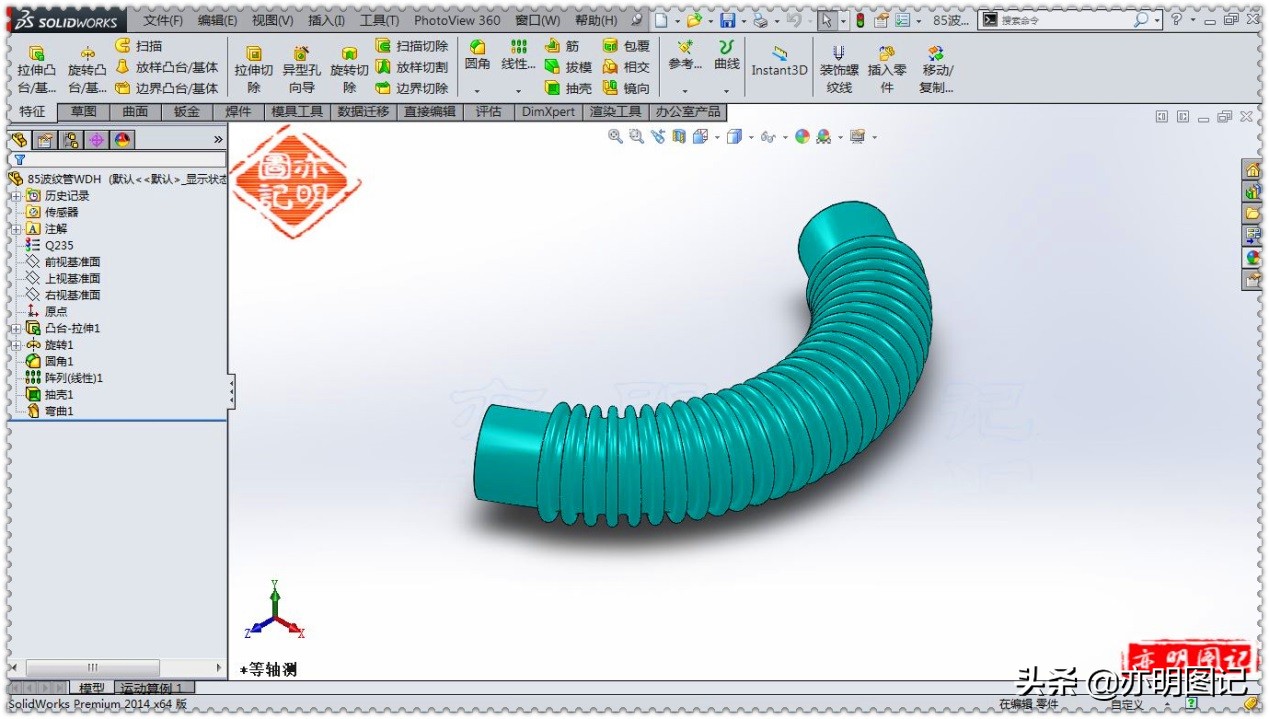

9、完成。
