一线导读：Eurovision Song Contest 欧洲歌唱大赛，是由欧洲广播联盟（EBU）举办的，欧洲规模最大的歌曲比赛，大赛所用全球最为先进的舞台技术及设备，每年都备受业内人士关注。
文丨尖嘴钳子
来源丨舞美圈
今年是第64届欧比赛，主办国是2018年欧歌赛的获胜国以色列。本届赛事在特拉维夫的会议中心进行，分别在2019年5月14和16日举办两场半决赛，并于5月18日举办决赛。2019欧歌赛共有41*歌国**手参赛，预计约2亿人观看18日决赛的转播。
主会场

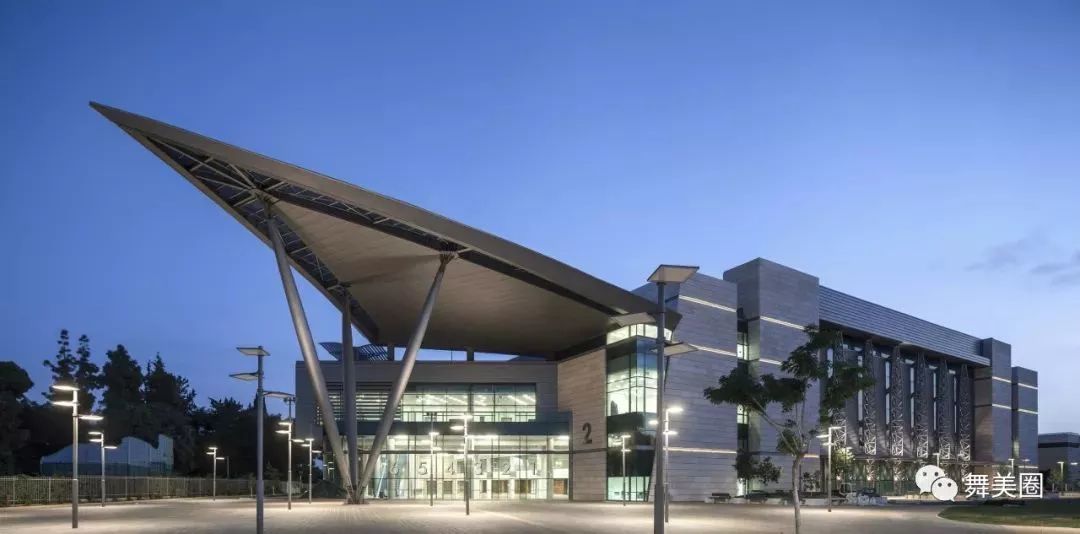

本届欧歌赛场馆选址特拉维夫世博会展馆，主舞台位于2号馆 （Pavilion 2）是4年前建成的最新场馆，贵宾休息区（Green room）位于隔壁的1号馆（Pavilion 1）两个场馆有通道进行连接，2号馆可以容纳约7200名观众，贵宾休息区1号馆可容纳1500名观众，今年欧歌赛表演的主场馆相对较小，但并不会影响现场表演的效果。

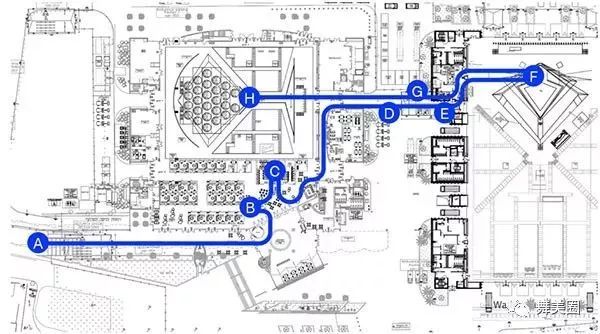

平面图
代表团评论员、工作人员、记者、粉丝将按照不同的路线进入指定的区域。
A: Entrance（入口）
B: Delegation bubble（代表团休息区）
C: Hair/ make up（发型/化妆）
D: Sound Check and Bodypack dressing（声音检查和佩戴腰包）

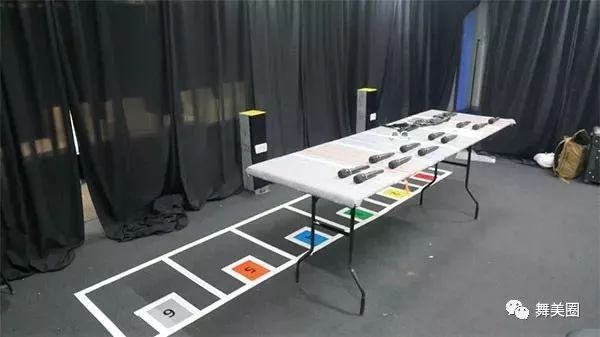

E: Handheld Microphone hand out/ final check（麦克风分发/最后检查）
F: Entrance via stage right（从舞台右侧进入）
G: Bodypack undressing（拆除腰包、话筒）
H: Greenroom（VIP休息区）

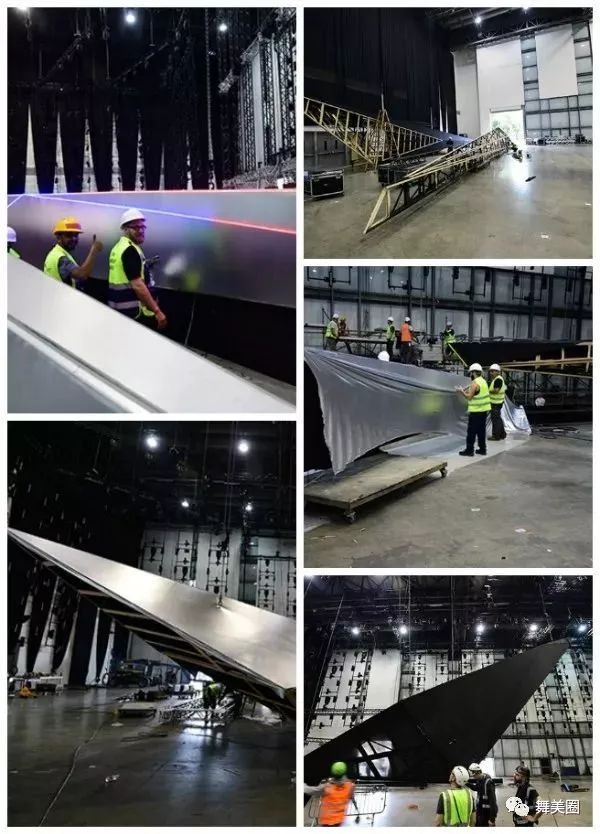

施工计划

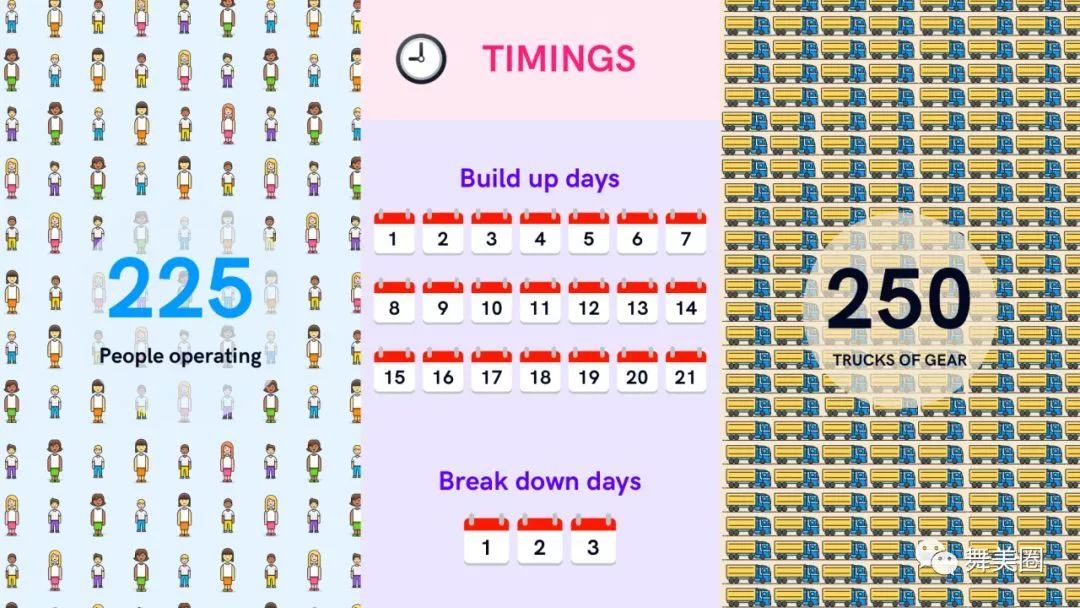

本届欧歌赛共需21天时间进行搭建舞台，只需要三天时间就可以全部拆除撤场。共使用工人225人，20个叉车，剪刀升降机负责搭建。还有多达250辆卡车负责运输所有设备布景，总共有超过3000个班次，以确保一切都能按时完成。现场将有7200名观众，共有225人负责欧歌赛的转播。

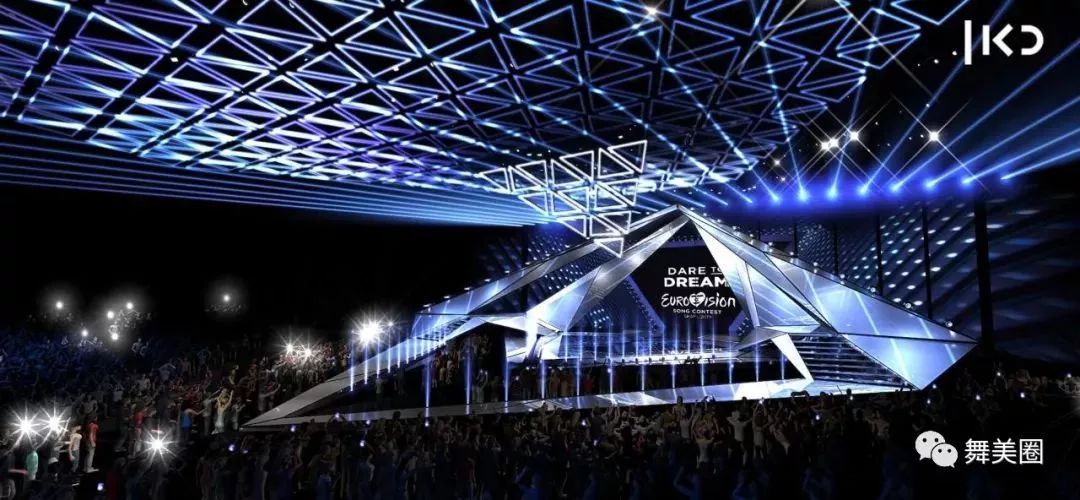

舞美设计

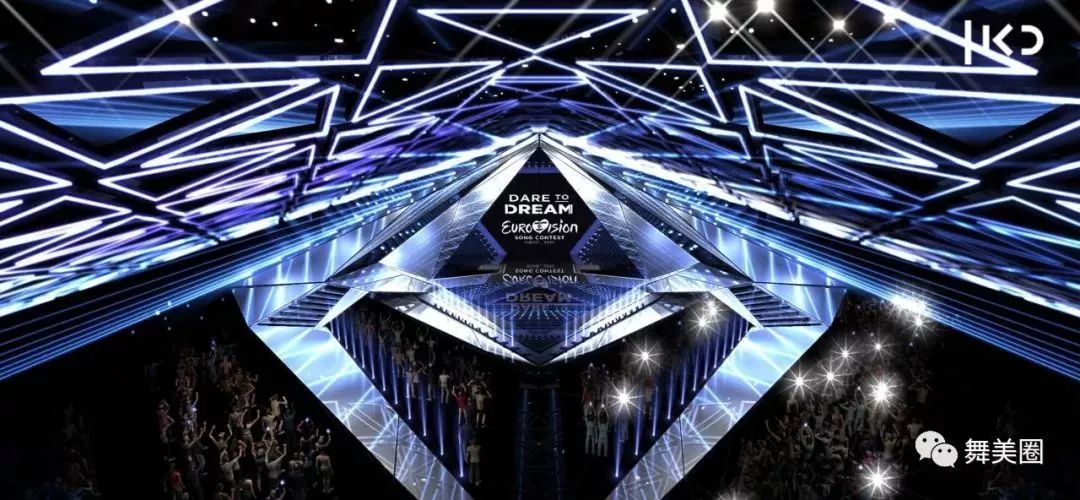

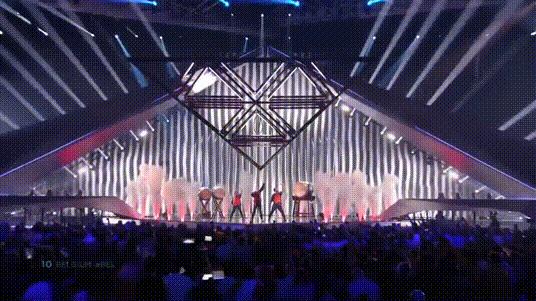

本届欧歌赛的舞美设计是曾获艾美奖的世界顶级舞美师Florian Wieder 费里安·维德，今年是他的第六次为欧洲歌唱大赛设计舞台。其设计灵感来自以色列“大卫星”图案的三角形结构，结合举办国的历史和文化，采用简洁硬朗的线条，创意设计了12个可旋转的LED柱子，寓意以色列的12个部族。
舞美工程
亮点1：旋转LED屏幕

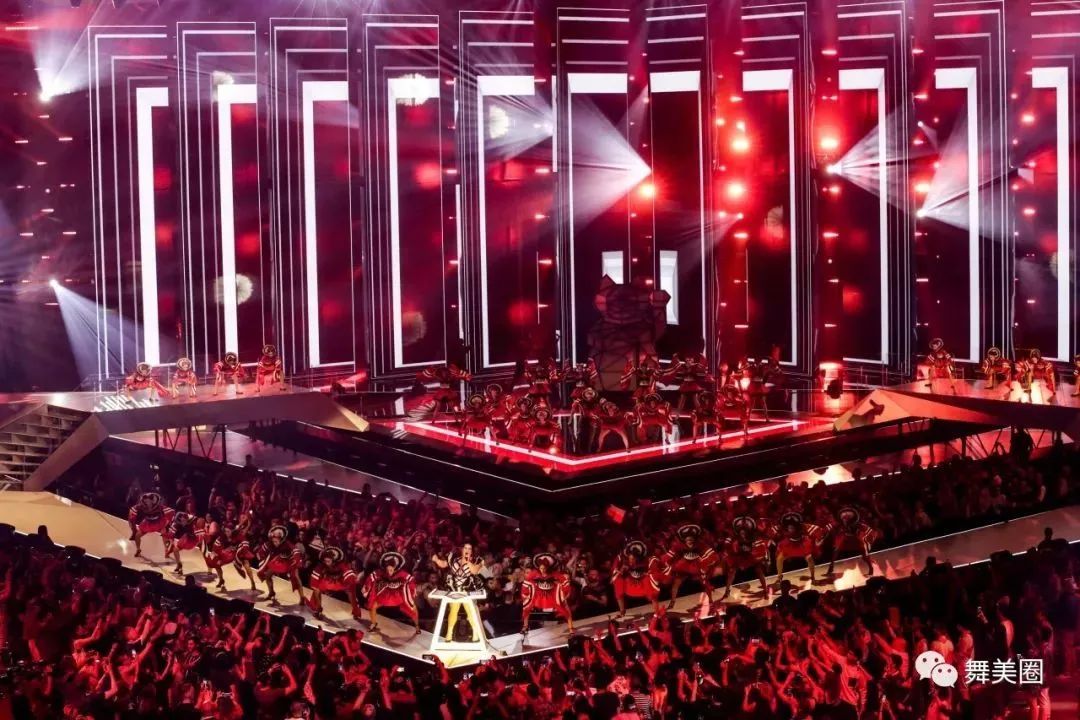

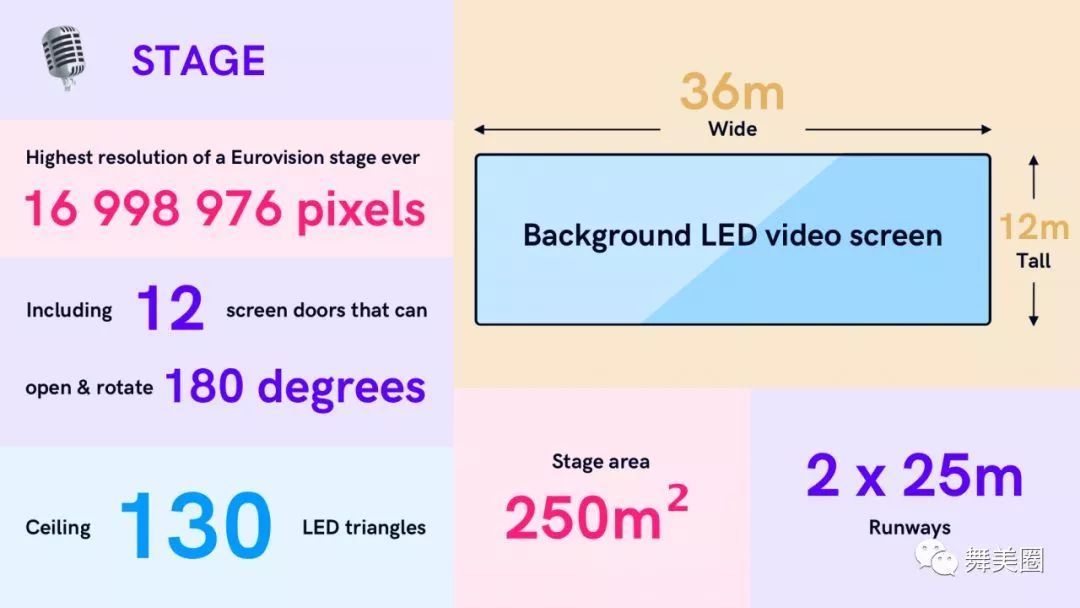

本届欧歌赛视频部分由德国PRG公司负责执行，今年舞美最大创意亮点是代表以色列12个部族的旋转LED屏幕，每重达3吨底座上方安装一个12米高、3米宽屏幕，12个旋转拼合成一个宽36米，高12米的主背景墙，屏幕反面安装有镜面材质，可旋转180度，让背后的灯光穿过屏幕，使舞台层次变换更加丰富。
旋转屏幕底座及轨道

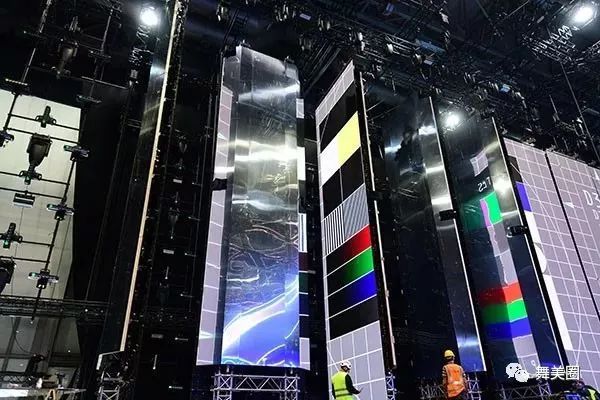

12个LED旋转屏幕背面结构

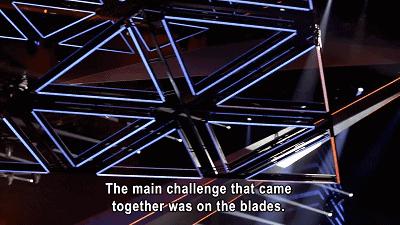

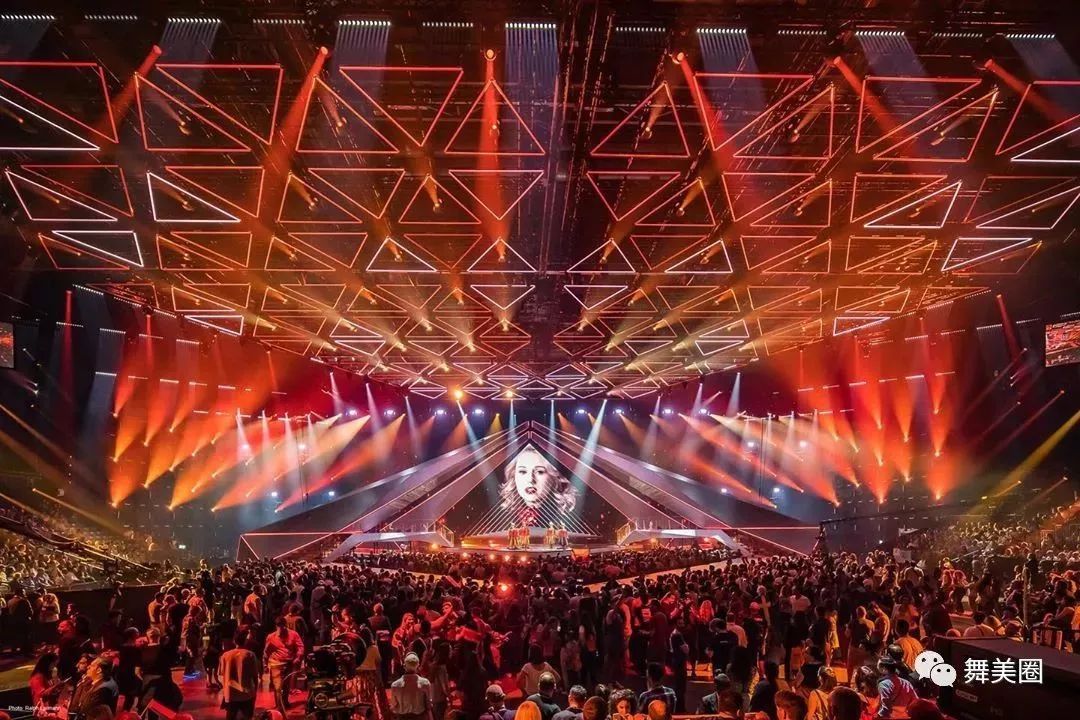

亮点2：三角形吊顶

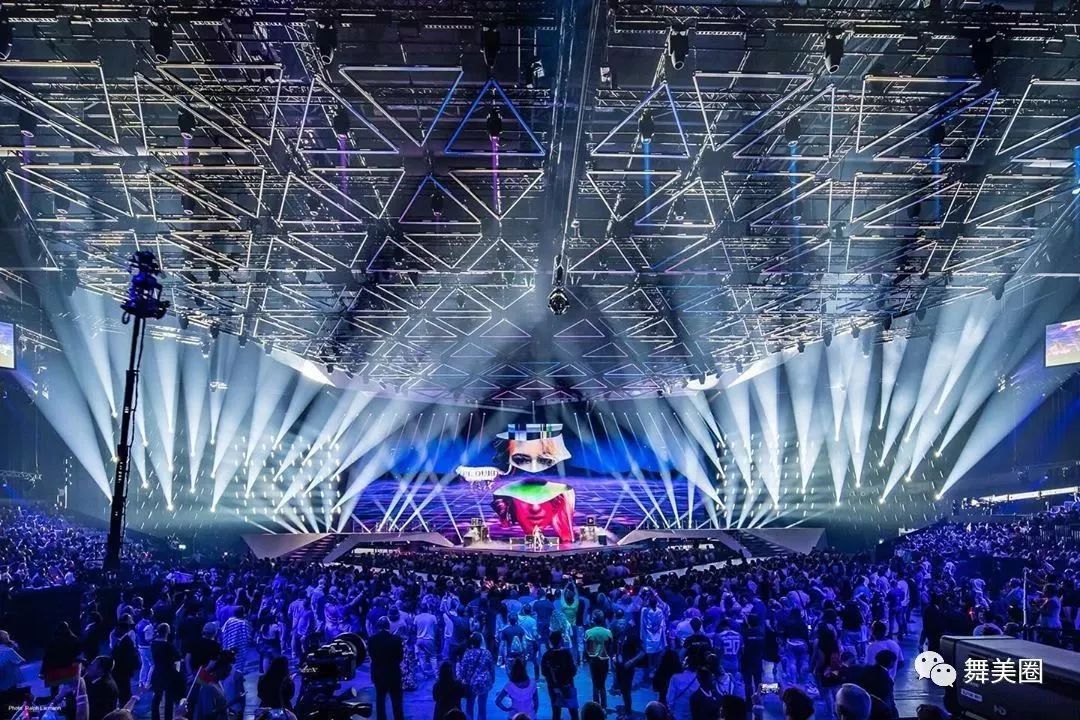

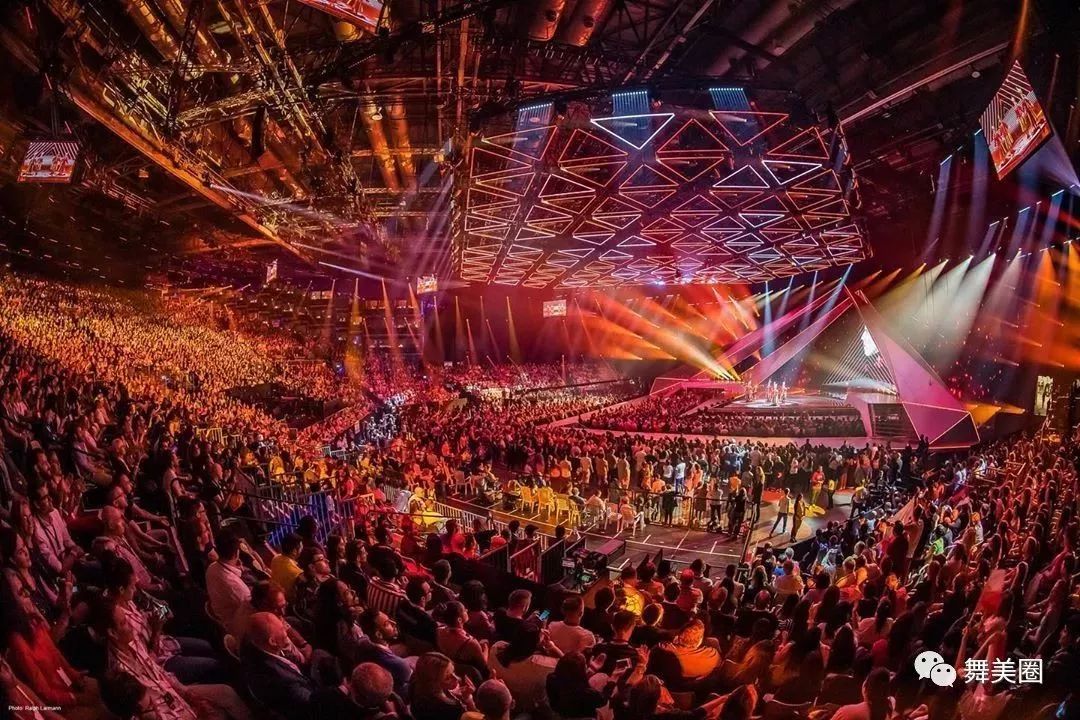

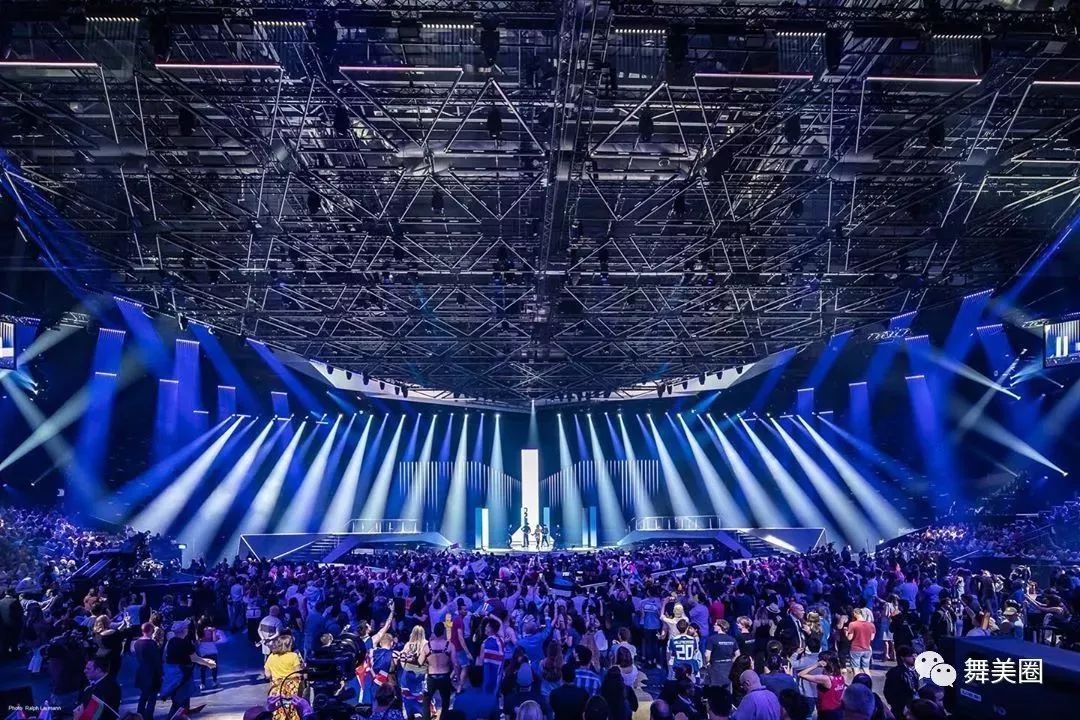

本次舞美创意在舞台顶部安装了130个LED像素条组成的三角形结构，部分三角形通过数控系统可以实现升降倾斜，这些三角形铺面了整个场馆，在每个国家出场前，将*旗国**元素展现整个场馆的顶部。现场所使用的LED屏幕和顶部三角形总分辨率高达16998976个像素点。

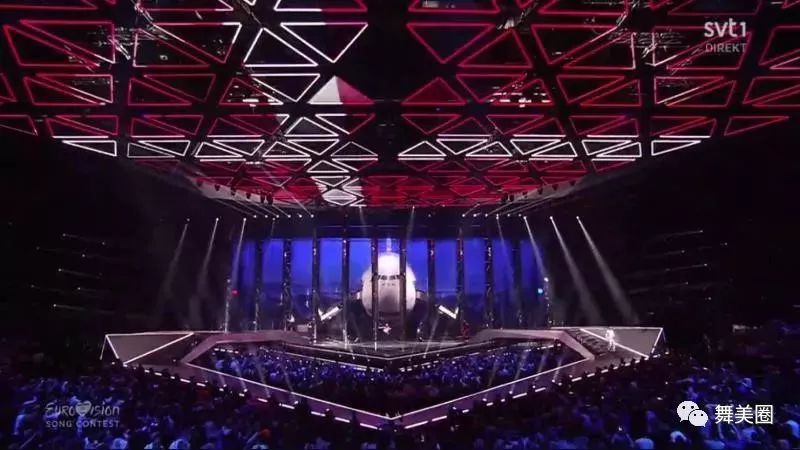

选手国家的*旗国**元素展现在场馆的顶部
亮点3：升降锥形景片

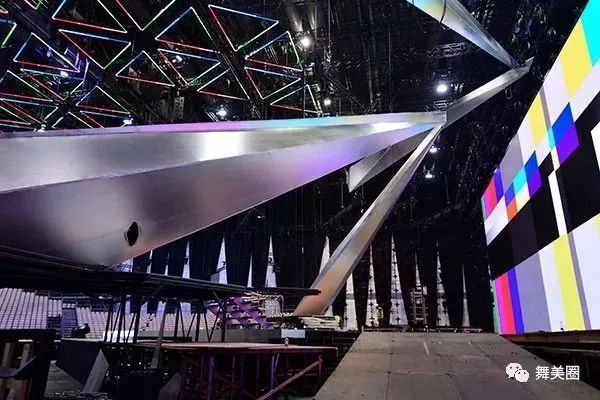

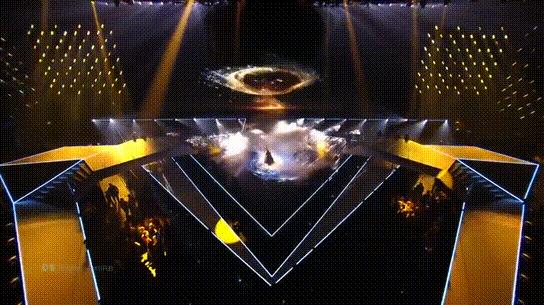

今年欧歌赛主舞台面积250平方米，舞台两侧有两条12米长的延伸舞台，通过两个桥梁连接到主舞台。主舞台上还有四个可升降的锥形景片，造型设计采用简洁硬朗的线条，当四个景片造型降落至舞台时，配合主舞台造型，形成稳定的三角形舞台结构。同时又可以根据节目的要求进行升降来变换造型。
亮点4：道具定位\转场

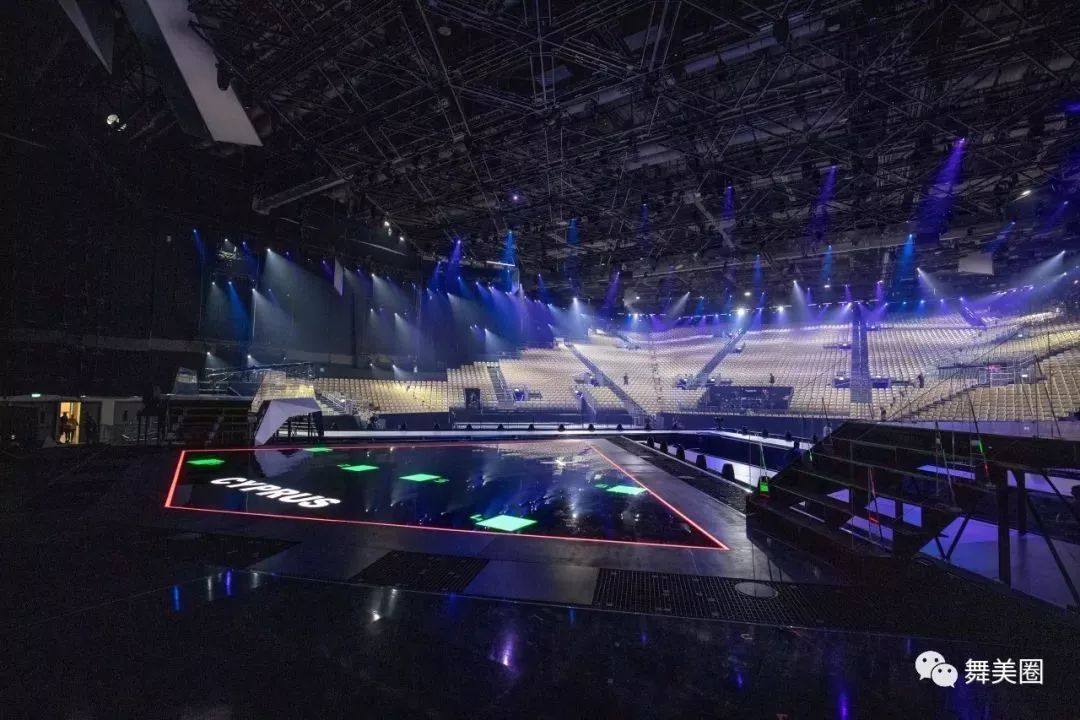

欧歌赛一个最重要的环节就是在30秒破口时间内完成两个选手之间的道具上下场，为此一共有30名工作人员和舞台管理人员负责这项工作，除了配备大量的工作人员，制作团队还通过采用地面屏幕标注定位点的方法，来实现快速精准的道具定位，大大提高转场效率。
红圈位置，通过LED屏幕标注的定位点
视频设备清单：
视频：
*450m2 ROE CB5（450平 深圳雷迪奥CB5主屏幕）
*100m2 ROE Black Marble 4 with PRG Projects Domino LED-Rahmen (LED Floor)（100平 深圳雷迪奥LED地面屏）
*16 x Panasonic PT DZ-21 Projectors（松下投影机）
*2.200 VER Blades (90cm)（90cm三角形像素条）
*4 x Disguise d3 VX4 Media Server（媒体服务器）
*4 x GrandMa2（MA2控台）
特殊结构:

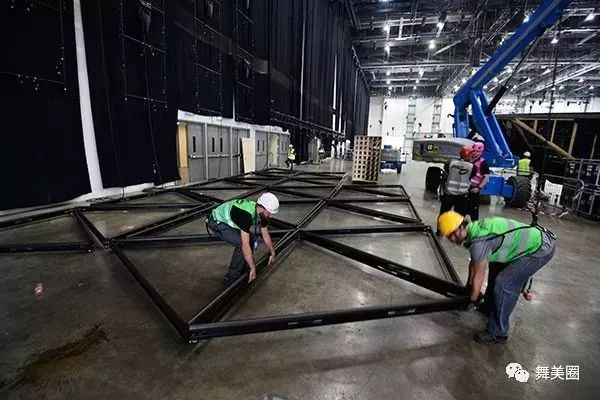

*Triangle Aluminumrahmen (250x250x250cm) für die VER Blades (über der Hauptbühne)（三角形框架）
*Triangle Pod für die VER Blades (kinetische Elemente über der Hauptbühne)（吊舱）

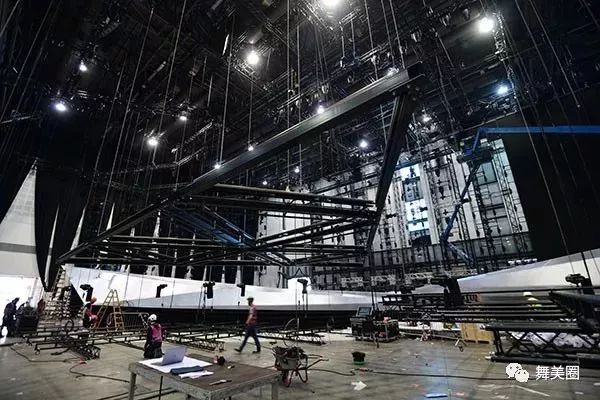

吊挂结构:
*3.800 m Traversen（3800米桁架）
*650 Motoren BGV D8 / D8+（吊机）
*300 m horizontales Live Line System（系统）
其他：
*340 t Material insgesamt（总材料340吨）
*Produktionszeitraum: 21. M?rz bis 03. Juni (fast 11 Wochen)（制作11周）
*Crew: 35 Rigger + 18 Techniker（35+18名工作人员）
*Anzahl der Trailer: 32 x 40" Container（运输）

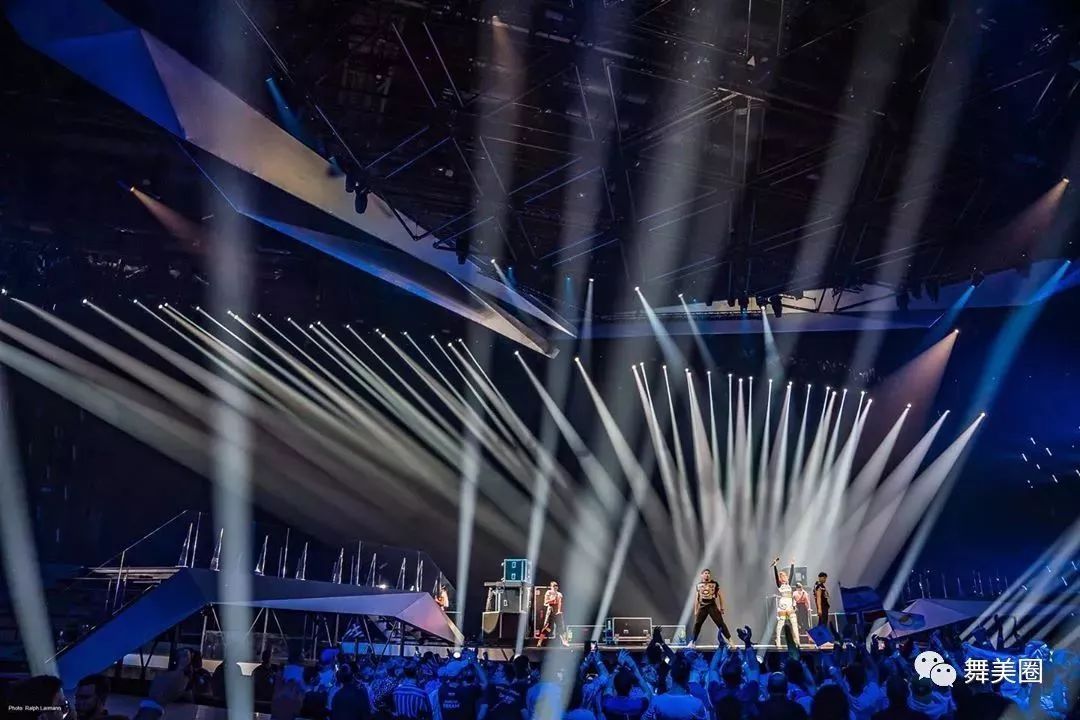

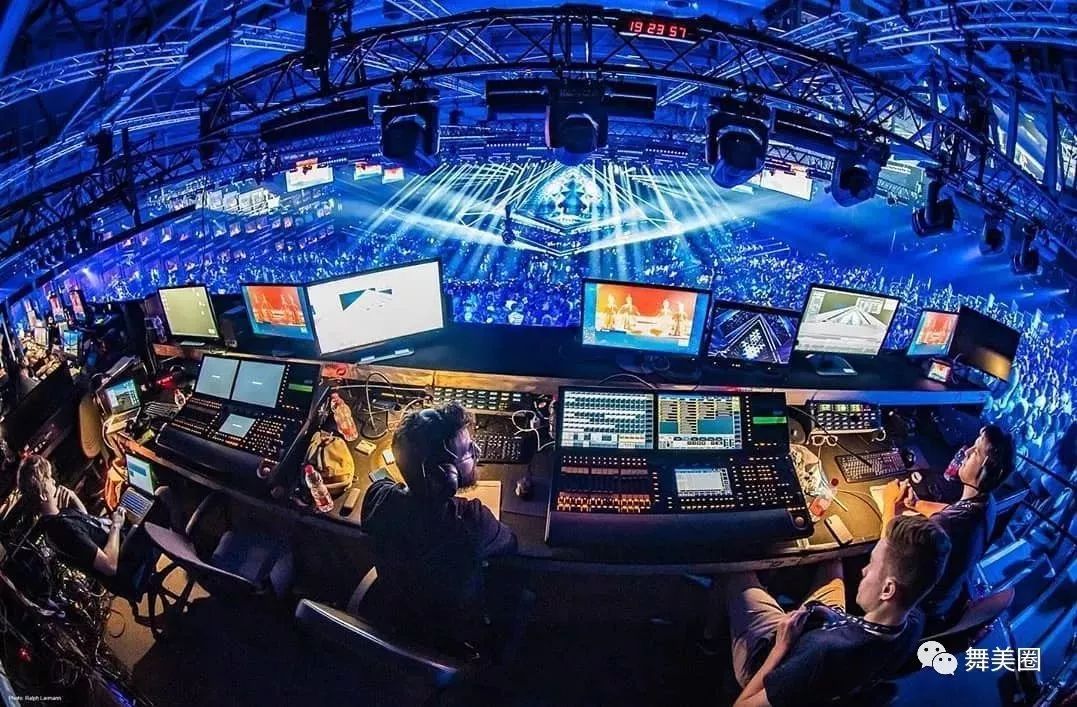

灯光系统

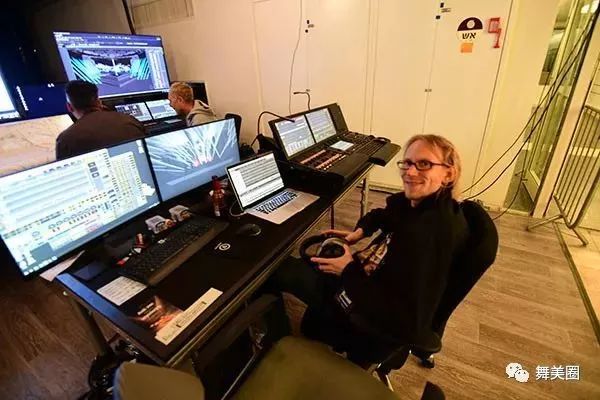

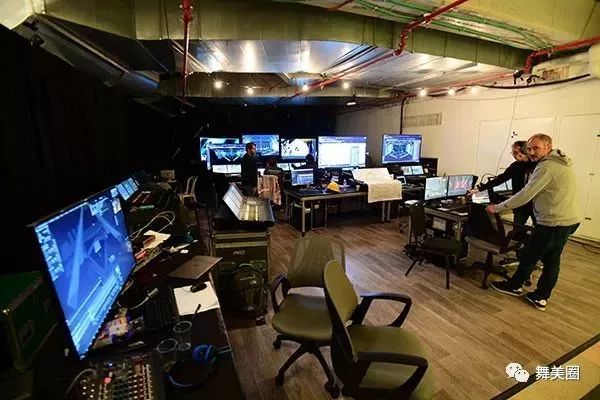

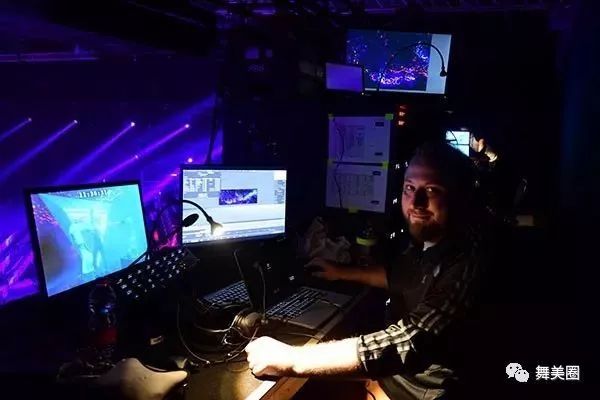

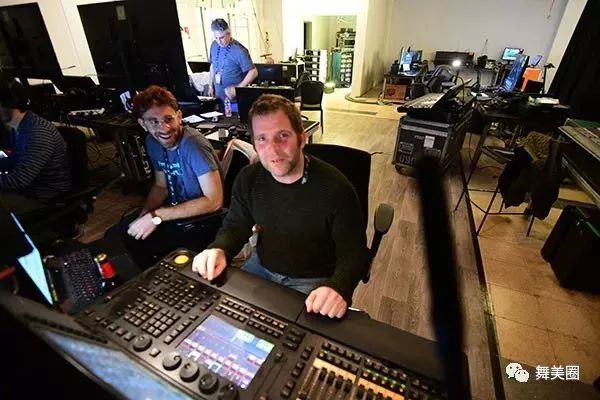

本次欧歌赛的灯光由Litecom团队完成，3月中旬进驻现场，进行预编程工作，在现场搭建虚拟预编程工作室。这个工作室一直保留到制作结束，工作室与现场的主系统相连，操作员可以晚上在这里预演编程，而不需要燃烧大量的柴油来启动和运行整个照明系统。该工作室总共有四个WysiwygPerform工作站，一个观众灯光、一个主要效果灯光,一个用于演出灯光。整个Wysiwyg工作室在最初的6周由Denis Hessberger管理。
每个Wysiwyg工作站通过NDI从D服务器获取视频，然后在Wysiwyg视频管理器中拆分，并映射到不同的屏幕，天上的LED三角形也包括在内。共使用大约200个DMX 域，处理大量数据。使用WysiwygRelease 42, update 1，并以每秒20帧的速度运行。

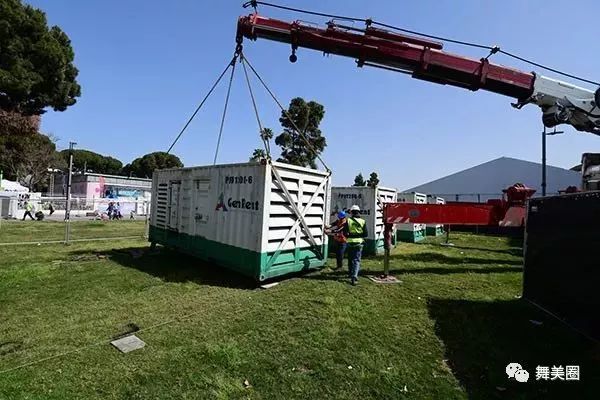

将同步运行的6 x 1000 kVA发电机组

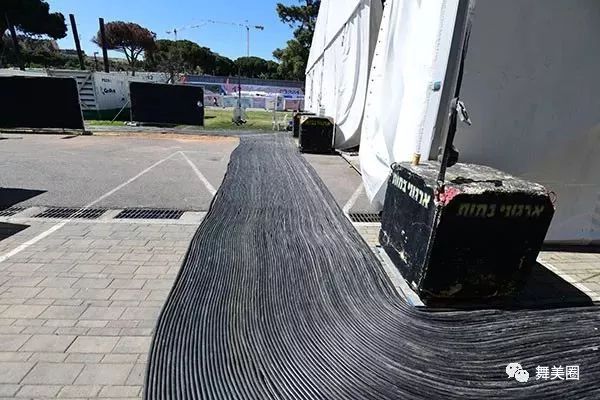

依然是欧歌赛的标准、灯光的供电线缆整齐排列
亮点5：远程追光系统

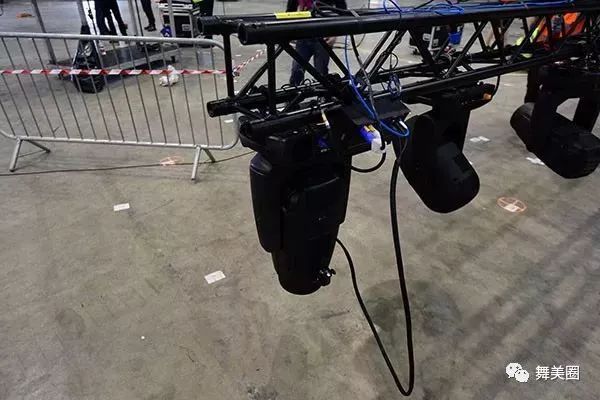

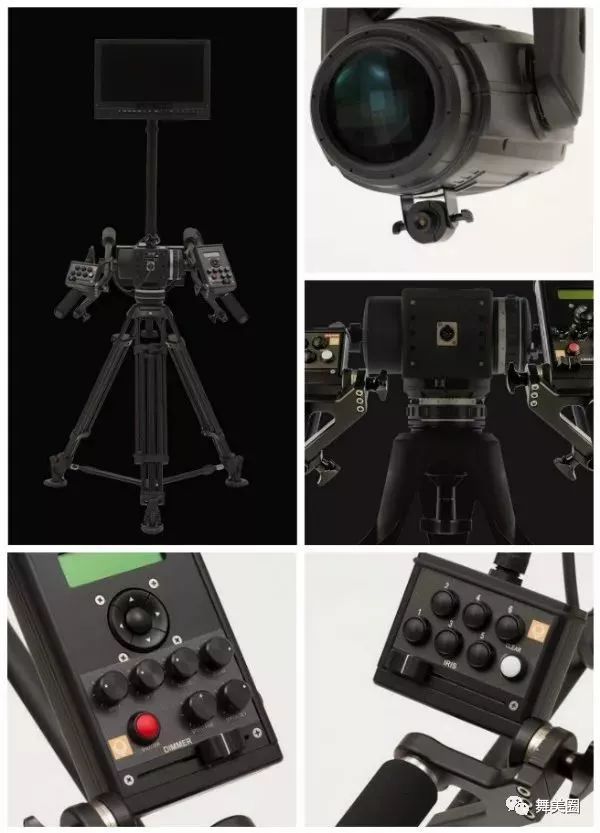

今年有许多产品在欧歌赛上首次亮相，Litecom SpotDrive 就是其中一个，市场上最智能的远程跟踪追光系统，SpotDrive系统简单说就是由一个安装在标准三脚架上的遥控手柄，远程控制安装有摄像头的电脑灯，实现追光功能，两个手柄分别可以控制灯光的光圈，亮度，镜头的变焦等功能，可以将灯光安装再舞台的任意位置，实现远程追光控制功能。这个产品在2016年欧歌赛上首次使用。
灯光制作团队花费24天的时间为彩排和3场电视直播做预编程，总共有80多公里的电缆仅用于舞台照明系统，本届欧歌赛大量使用LED灯具，预计节省了10万欧元的电力费用。

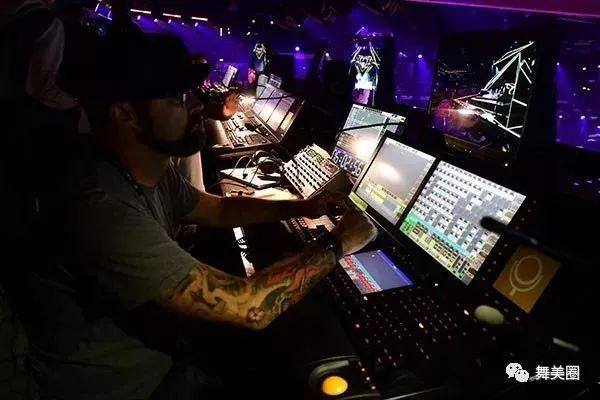

本届欧歌赛依然使用的是MA Lighting MA 2灯光控制系统，虽然想用MA 3，但新系统应用在这种规模的演出中来说还为时尚早。
灯光设备概况：
*共使用2100台灯具。
*LED光源灯具节省超过10万欧元的柴油。
*共有11个灯光控制台
*120 000个控制通道
*250个DMX域
*使用Litecom Spotdrive系统操作24个遥控追光。
*背景墙有527 Ayrton Magic Blade灯具。
*24天的灯光预编程。
*30人在预演模式下进行灯光操作。
*2991个回路供电线路。
*80024米的灯光电缆。
灯光设备清单：
*44 x Ayrton Bora
*46 x Ayrton Ghibli
*106 x Ayrton Khamsin
*206 x Ayrton MagicBalde-FX
*358 x Ayrton MagicBalde-R
*54 x Ayrton MagicDot-R
*66 x Clay Paky Axcor 600
*152 x Clay Paky Sharpy Wash
*116 x Clay Paky SharpyPLUS
*72 x Clay Paky UNICO
*376 x DTS Katana
*48 x DTS Synergy
*210 x ETC S4 LED 2, Daylight HD
*30 x GLP JDC-1
*106 x GLP X4 Bar 20
*28 x Goldpix 7x7 LED Matrix
*87 x Robe BMFL Spot
*116 x Robe BMFL WashBeam
*78 x Robe MegaPointe
*94 x SGM Q7
*17 x LiteCom Spotdrive Remote Followspot Control
*8 x LiteCom Camera Ringlite
*9 x LiteCom Camera Mini Panel
*8 x LiteCom Camera Panel
*4 x MA2 FullSIze
*13 x MA2 Light
*22 x GrandMA NPU
*22 x GrandMA 8port node
*7 pcs MDG ATMe
音频系统

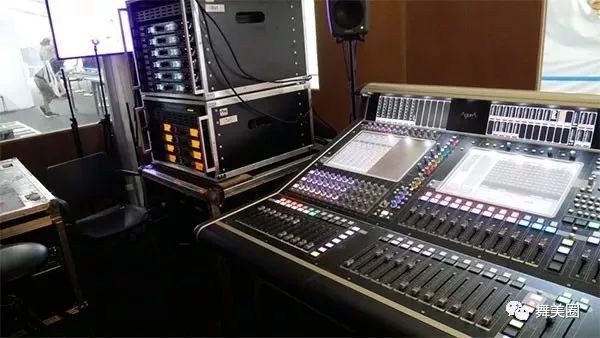

DigiCo SD5和SD7调音台，一共14台

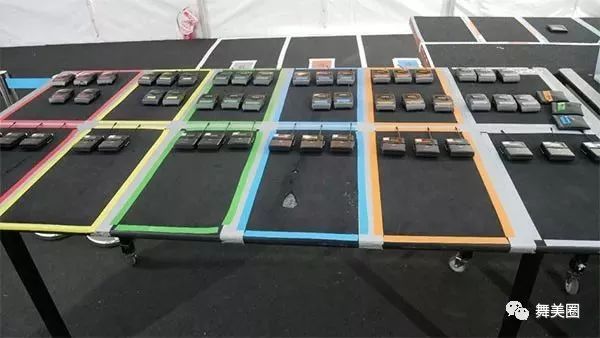

监听耳机检查区
设置被复制现象的其他监听混音台
佩戴监听耳机的准备台

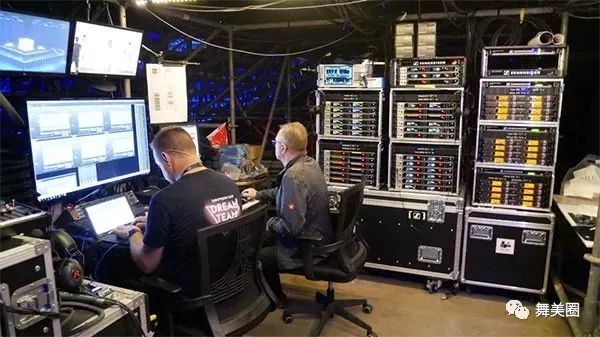

Sennheiser EK 2000接收器共110个以及250个IEM molds
主麦克风森海塞尔SKM 6000，共232个
森海塞尔麦克风频率规划团队
音频系统是由意大利Agora公司负责搭建，现场扩声主要使用法国L-Acoustics系统共23组线阵列，150个扬声器，14个调音台，232个麦克风，由33名音频工程师负责整套系统的操作。
扩声系统概况：
*Main PA: L-Acoustics K2
*Subs: L-Acoustics KS28
*Greenroom: L-Acoustics KARA
*Press Center:L-Acoustics KARA
*Monitor Side fills: L-Acoustics Kara
*Network: Dante & Lake Control
*Music Playback: Cue Lab
扩声系统清单：
*52 x L-Acoustics K2
*12 x L-Acoustics KS28
*22 x L-Acoustics Kara
*2 x DiGiCo SD5 Core 2 : Waves + Optocore
*3 DiGiCo SD5 Core 2 : Optocore
*2 x Digico SD9: Optocore
*7 x DiGiCo SD Rack : Optocore
*3 x RME MADIFace Router
*3 x Optocore DD2 FR/FX
*5 x Optocore DD4 MR/FX
*8 x Lawo Madi SRC
*232 x Sennheiser Microphones
*250 x Sennheiser IEM molds
*110 x Sennheiser IEM Receivers
*24 x Sennheiser IEM Transmitters

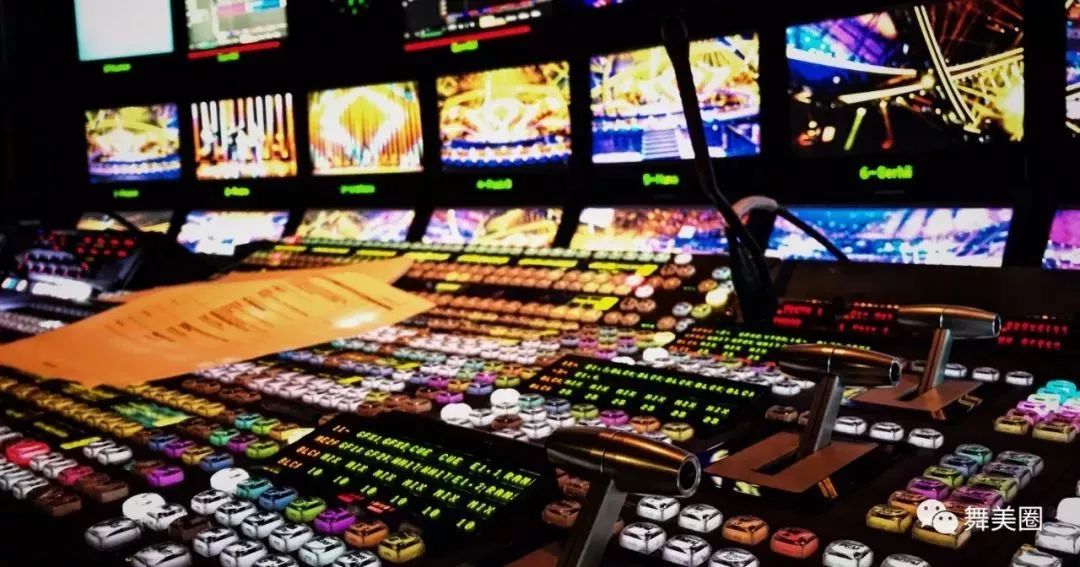

转播系统

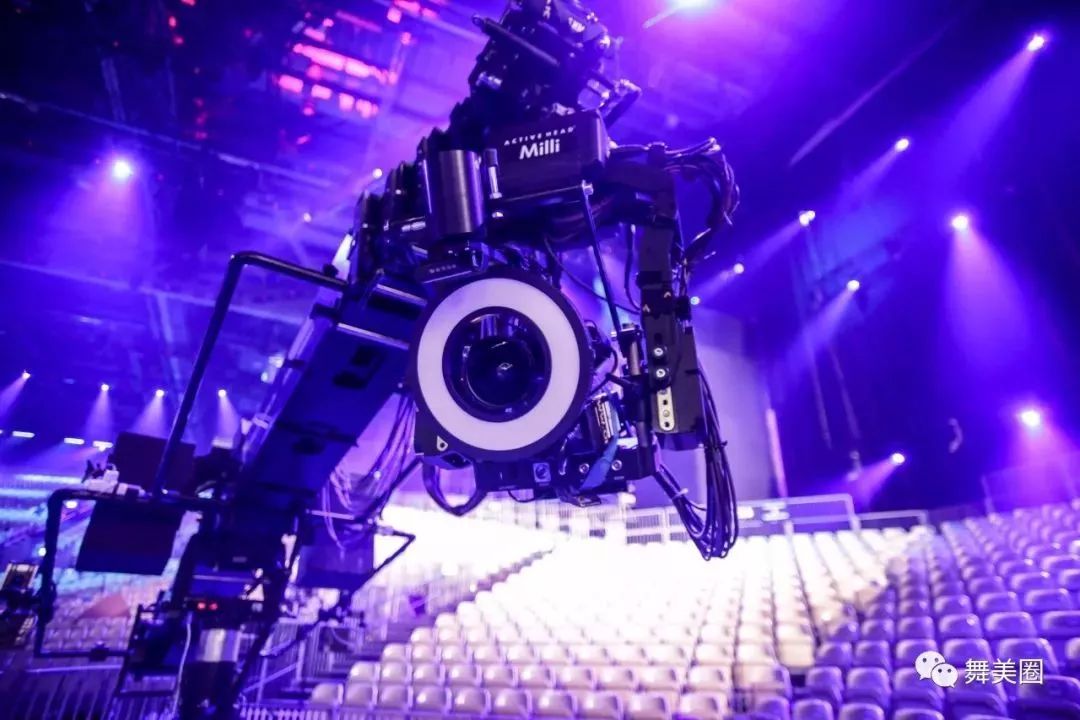

本届欧歌赛有三场直播，两场半决赛，一场总决赛，由NEP负责转播工作。Opertec负责提供特种摄像机设备，现场共使用23台摄像机，其中3台安装在伸缩式摇臂上，2台安装在遥控轨道上，1台是蜘蛛摄像机—自2005年在基辅Eurovision首次亮相以来一直使用至今。还有三个斯坦尼康，用于近距离拍摄舞台上的表演。共有2名导播使用Cuepilot自动导播系统协助进行画面切换。摄像机通过11公里的电缆连接至转播车。
亮点6：Cuepilot 自动导播系统
从2013年开始，欧歌赛上已经开始使用一款名为CuePilot的软件，导播把他们所有的歌曲的分镜脚本放在一个在线平台上，同时脚本代码也被我们用于声音、灯光、焰火、视频和自动化控制。这些脚本被上传到一台控制视觉的计算机上，就可以实现一次又一次地重复、精确地切换镜头画面。CuePilot信息可以叠加到所有用于查看排练的监视器上，这样每个人都可以看到镜头号、摄像机是什么、镜头持续时间和时间码，这是一个非常强大的系统，可以重新评估和处理来自所有参赛团队的反馈。

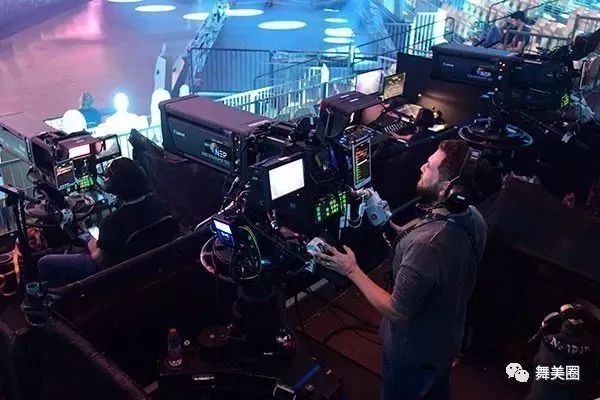

摄像机手柄的右边看到iPad
这是每个摄影师的单独的拍摄列表
关于CuePilot系统
2014年，CuePilot第一次服务于ESC赛事，而在这之前，它已经在欧洲持续研发和使用了近11年。而CuePilot的创始人Per就是2014ESC的执行制作人兼导演，也就是他亲手打造了这场视觉盛宴。
这是一套什么样的系统呢？
简单点说：它是一套以电子化分镜脚本为基础，能主动（或被动）控制切换台完成画面同步切换的全新的导播控制系统，以下是该系统在欧歌赛的应用视频。

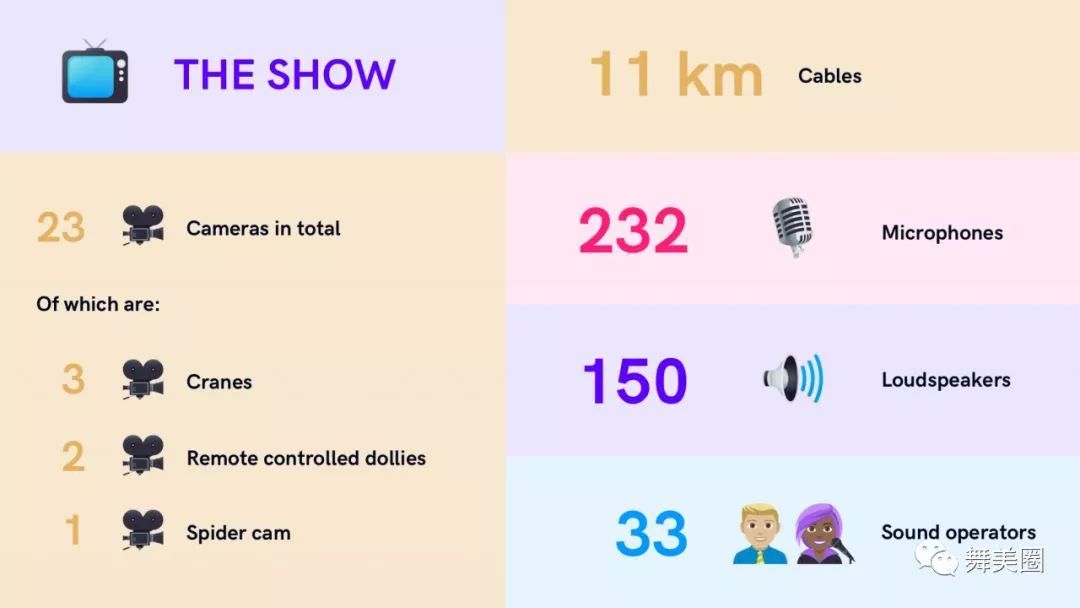

转播系统清单：

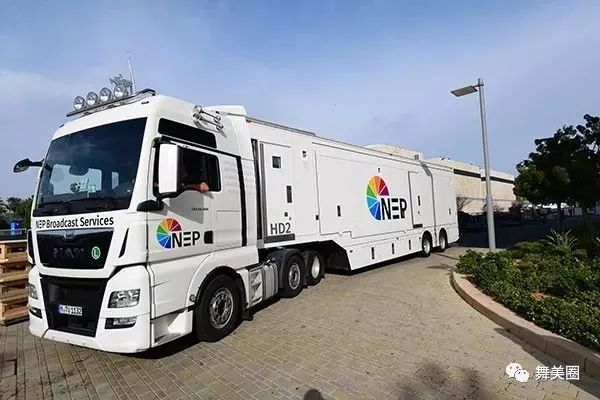

*2 x Fullsize OB Trucks（两辆全尺寸转播车）
*23 x Broadcast cameras（23台广播摄像机）
*11km of broadcast cables（11公里广播电缆）
*Cuepilot System（自动导播系统）
*30 x Ipads（30台Ipad）
*4 x Cases of Loka Crush Raspberry
*辆遥控轨道，3台伸缩摇臂，1台2D蜘蛛系统，3台斯坦尼康。
通话系统清单：
*175个对讲机面板。
*265个无线电对讲。
*205个Tetra通话。
*20公里的信号光缆。
*1150套充电电池。
*140网络交换机。
*260个WiFi接入点。
*6000兆比特/秒的互联网容量

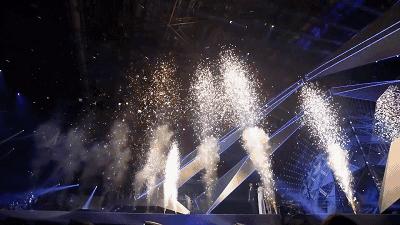

舞台特效

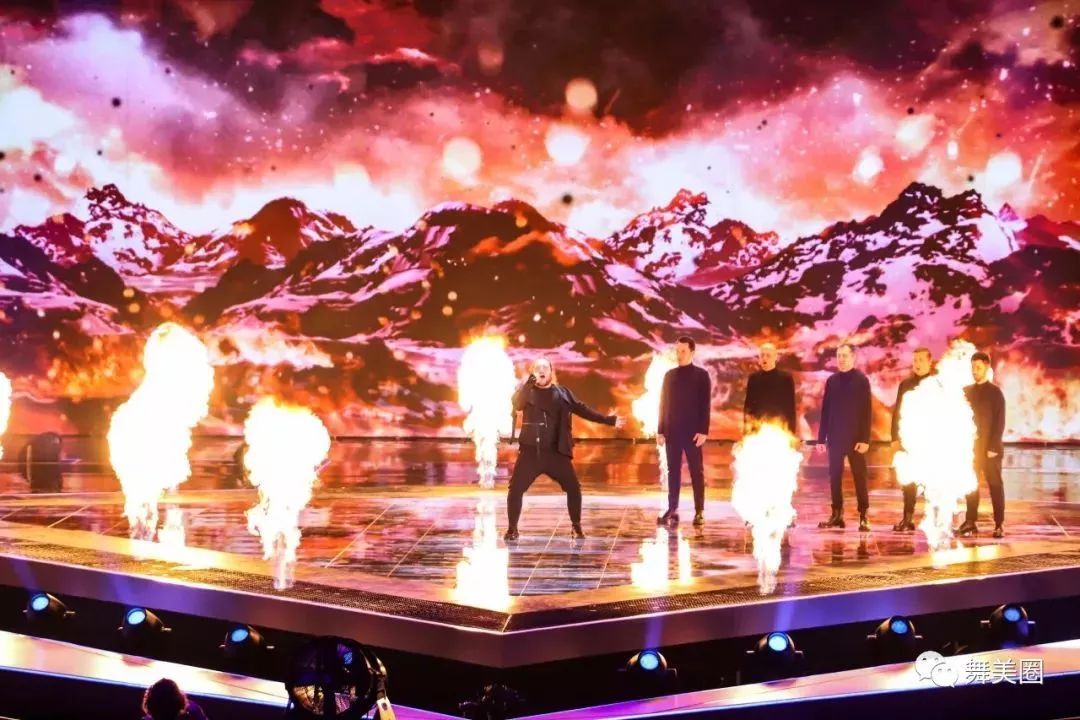

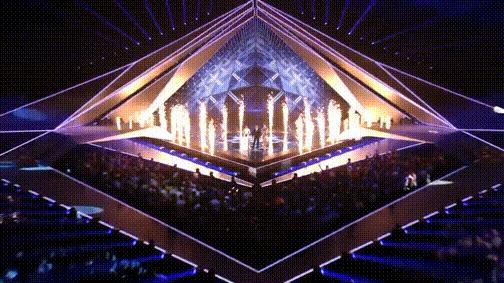

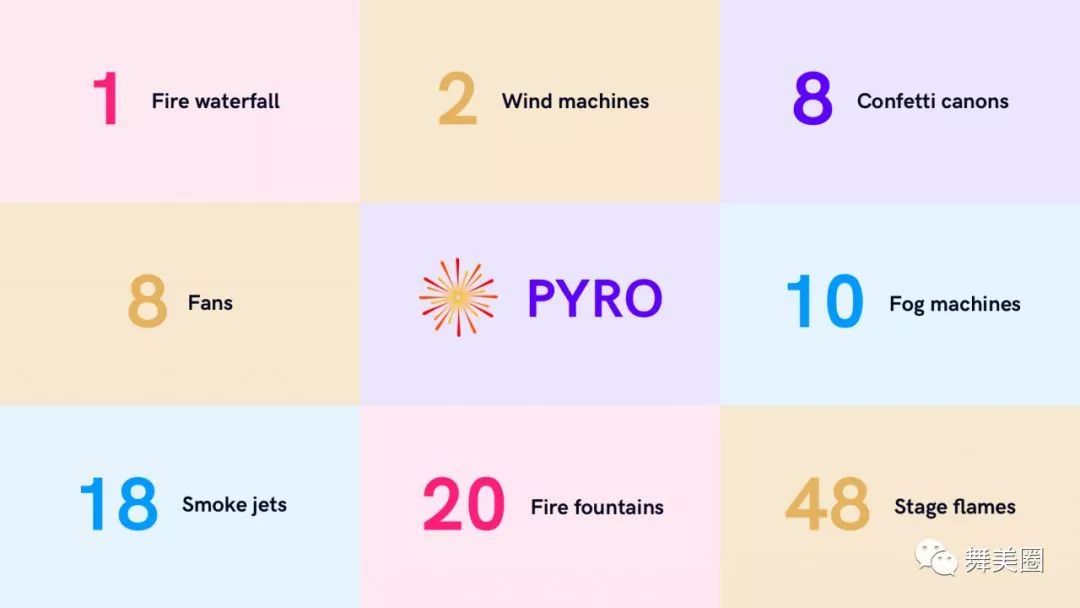

今年的特效由Pyroman团队负责，使用的效果设备比往年都要多。48台火焰机，20个火焰机，18个烟雾喷头，10个烟雾气柱机，8个舞台风机和一个焰火瀑布。两台效果风机用于舞台上的特效。
特效设备清单：
10 pcs Le Maitre FreezeFog - G300 Heavy fog machines（重雾机）
8 pcs Ultratec Floor Pockets
24 pcs TBF Single Shot Flame Machines（单发火焰机）
24 pcs Explo GX-2 Flame Machines（火焰机）
20 pcs MagicFX Sparxtar, Spark Machines. （焰火机）
18 pcs MagicFX Smoke Jet（烟雾气柱机）
24 pcs pyroracks on stage, 16 ch each（焰火支架 16通道）.
Waterfall trusses with 40 holders（焰火瀑布）
4 pcs FireCTRL G2 Pyrocontrollers （焰火控制器）
1 pc MA Dot2 DMX controller（MA DMX控制器）
100 pcs FireCtrl field modules（现场模块）
6 pcs FireCtrl Relay Racks for Flame Units（火焰装置架）
4 pcs MagicFX Stadium Blaster for Confetti（魔术特效球场*破爆**器）
4 pcs Sigma Confetti Cannons（彩纸礼炮）
2 pcs Universal Effects Wind Machine（万能效果风力机）
8 pcs MagicFX Stage Fans（舞台风扇）
2 pcs Look Solutions Power Tiny smoke machines（微型烟机）
舞台视觉设计
亮点7：中国团队首次受邀欧歌赛
此次欧歌赛舞台视觉设计首次出现中国团队的身影——恩维传媒旗下DNT团队受邀参与设计，舞台视觉部分由三个团队合作完成——DNT团队以及国外著名设计公司Gravity和Front Pictures。除了16个国家自带的视频素材，剩下的全部由三个团队负责设计制作，其中DNT参与了8个国家的视频内容制作。
DNT视觉设计师胡玥鹏（右一）
在以色列与导演组沟通

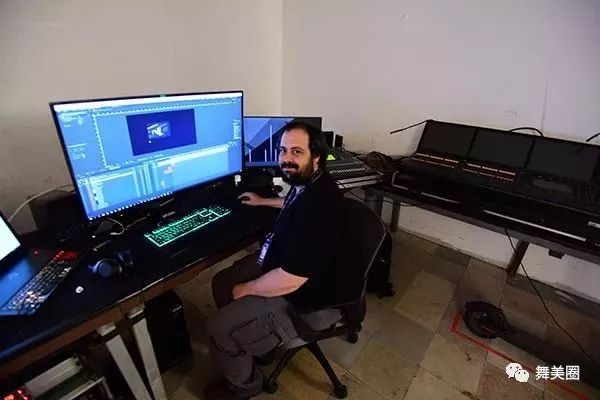

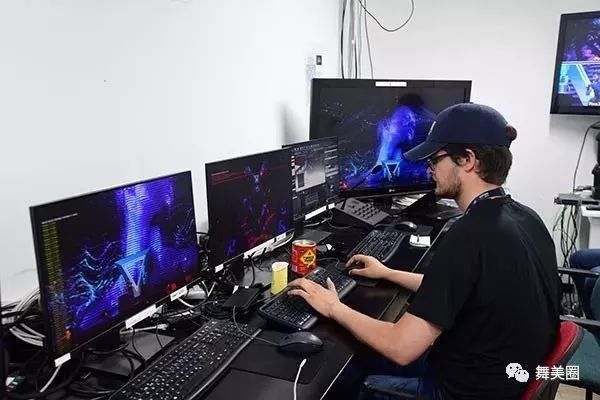

DNT视觉设计师现场工作照

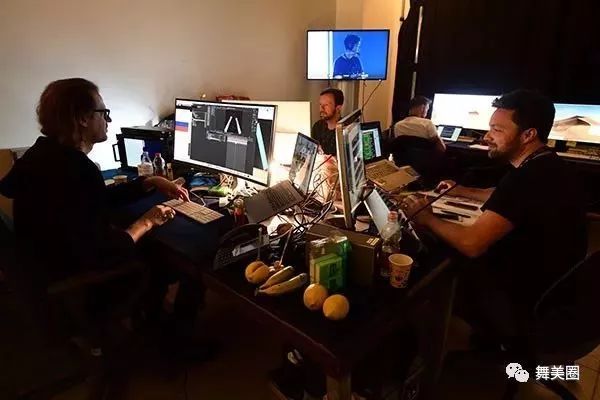

来自Gravity的视频制作团队
《Zero Gravity》视觉创意
半决赛现场，澳大利亚歌手Kate Miller-Heidke在“零重力”的状态下演唱歌曲《Zero Gravity》，通过装置将歌手与舞蹈演员悬浮在空中，地球与背景屏无限宇宙的场景配合，设计飘浮于地球之上的“零重力”创意。Video Overlay是电视转播行业较为成熟的视频叠加技术，通过在导播系统中增加一路信号用于*放播**带透明通道的视频，以十分省时省力的方式，实现类似于AR的效果，本届欧歌赛大量使用该技术。
“地球“overlay三维模型视觉冲击感很强
DNT团队是将所有国家地区的高分辨率地图素材拼接成一张８K分辨率的世界地图，夜晚地图贴图分辨率更是高达16K，最终才通过软件渲染输出一个6K分辨率的三维地球模型，保证直播画面的清晰。

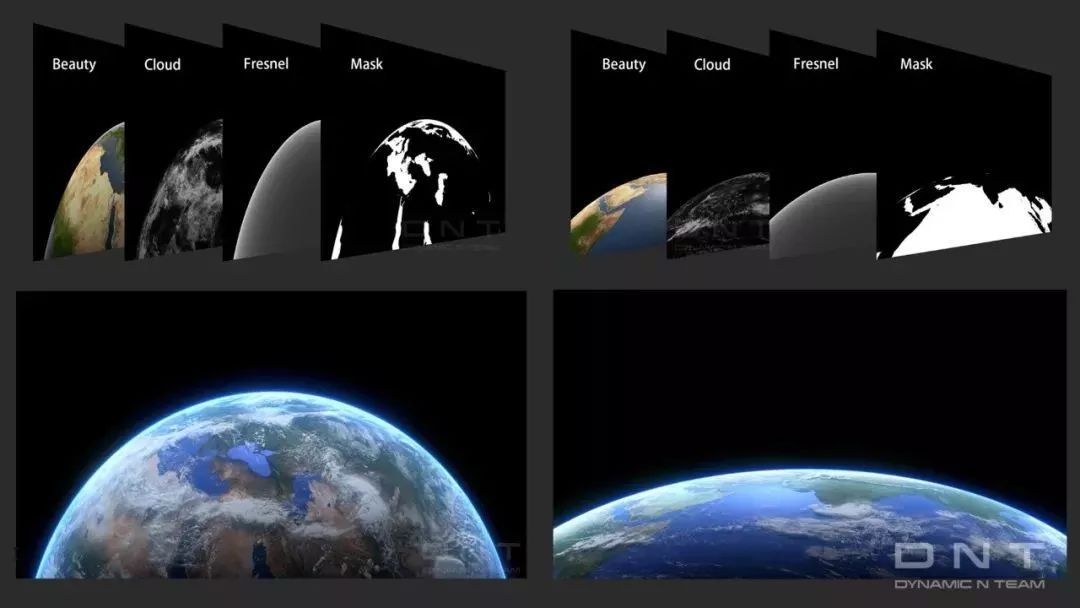

合成渲染示意图
《The Dream》视觉创意
地屏裸眼视觉

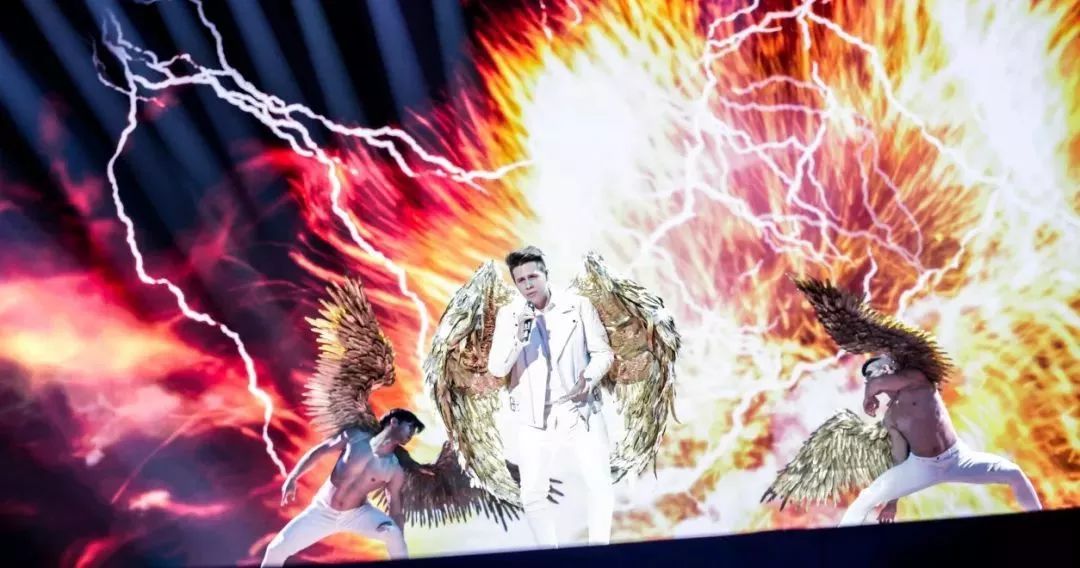

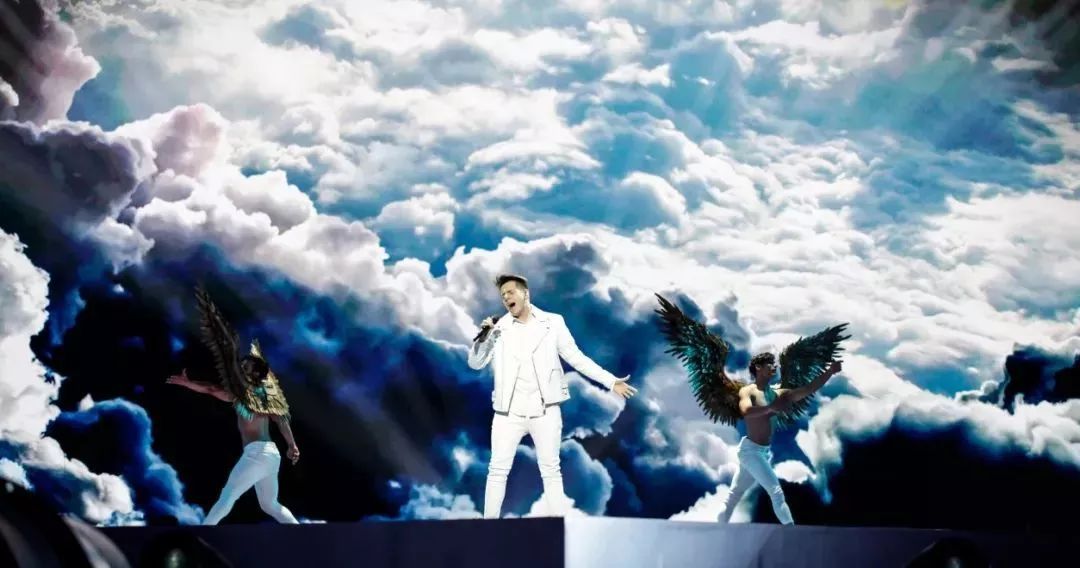

克罗地亚歌手Roko带来的歌曲《The Dream》，整体舞台效果极具震撼力。对应歌曲的内容和情感，以场景化的美术设计为视觉叙述主线，结合裸眼3D地屏效果，演绎不同场景变化间的情绪递进。从炽热的火山、岩浆，到浴火燃烧的翅膀，再到经历黑暗和电闪雷鸣，最终暴风雨过去，终见晴天，充满希望。这一系列情感都随着场景的演绎传递出来。

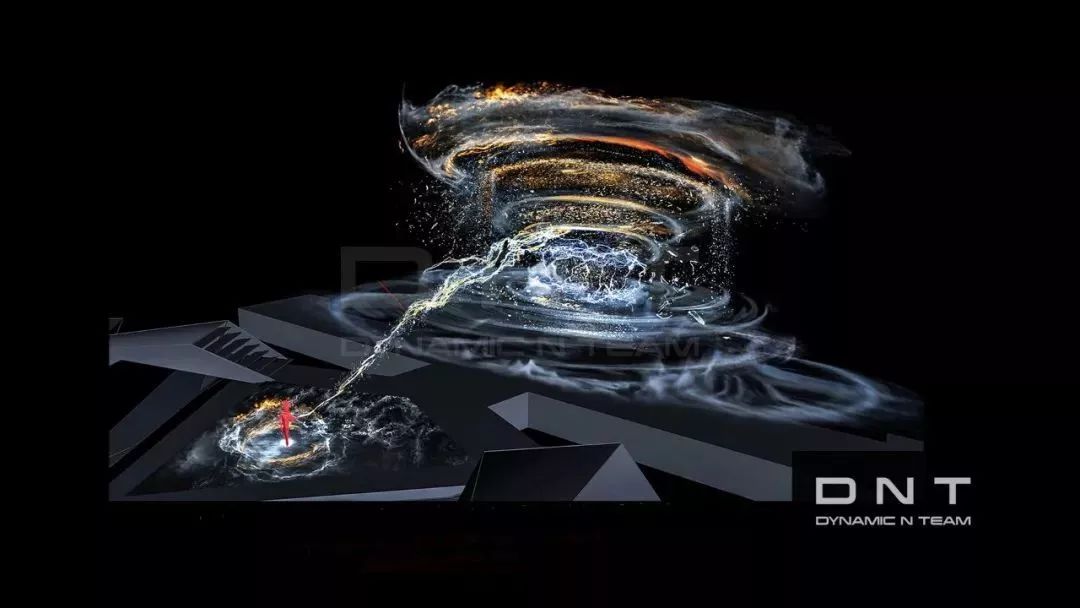

漩涡状的云，仿佛迷雾让人迷茫
设计图
金色粒子的羽翼
让人从压抑中挣脱出来
《Kruna》视觉设计

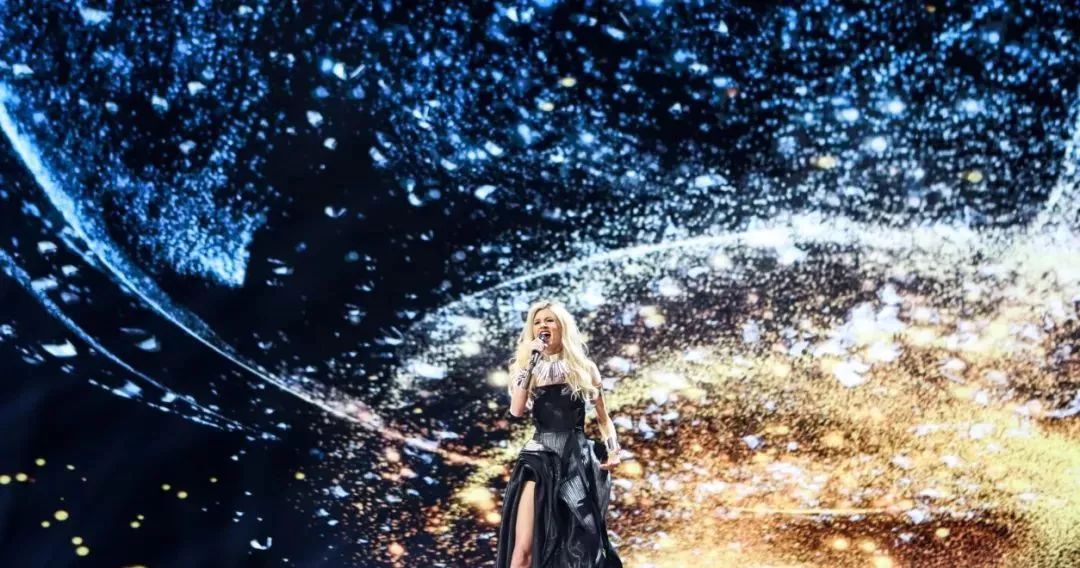

塞尔维亚歌手Nevena Božović的歌曲《Kruna》视觉上通过地屏、背景主屏、Overlay和歌手表演的配合，表达歌曲情绪。
歌手手势动作和overlay影像的互动
能量汇聚
亮点8：节目预演

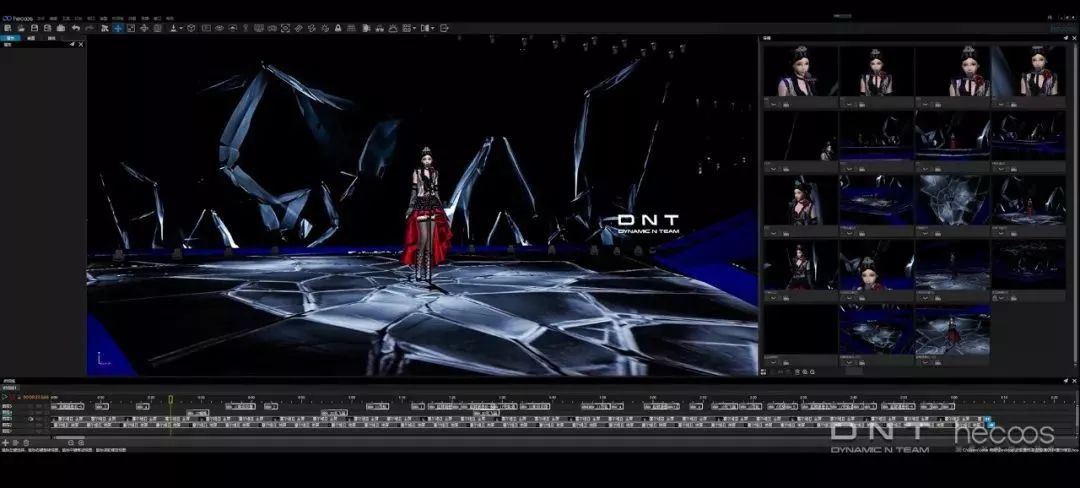

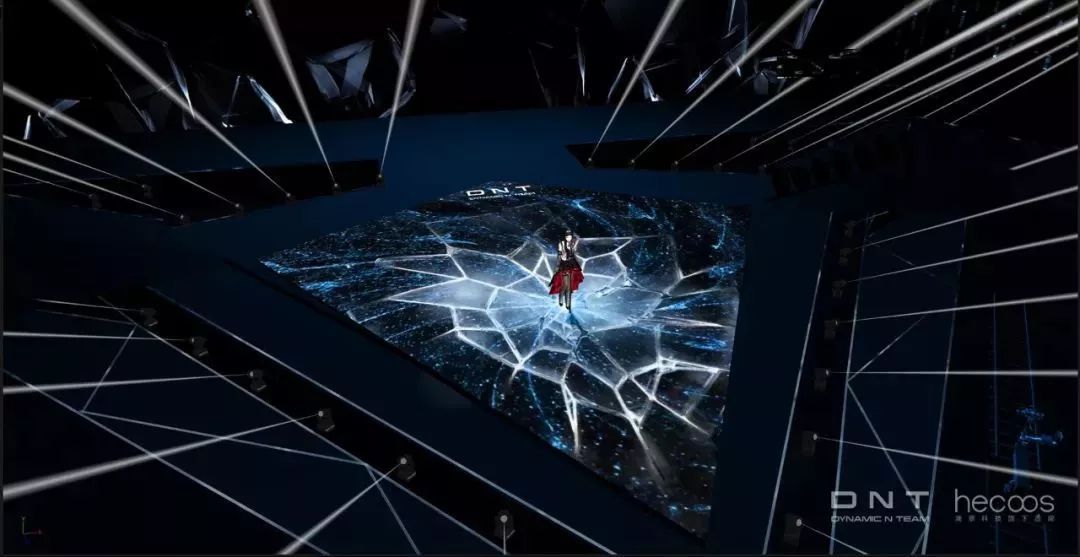

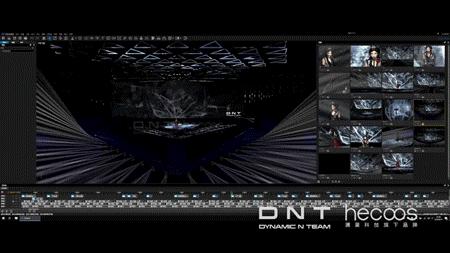

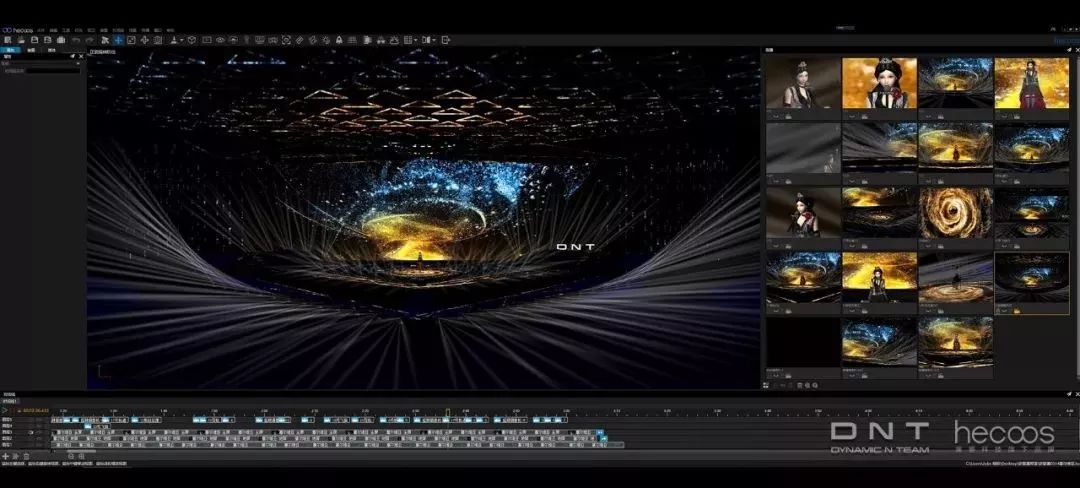

由于欧歌赛直播对每个表演时间点要求极为精准，为了更直观地把握舞台现场效果，DNT团队联手hecoos联合开发更加适用于电视节目的预演系统，增加导播镜头切换，不仅方便提前观看效果，更可以通过实时预演现场的导播镜头切换看到不同效果以选择最优方案。本次欧歌赛中，团队结合节目需求对视觉效果进行了1:1全方位模拟演绎，从材质、灯光、机位模拟切换等方面，得以提前“预”见现场。
为了更好体现冰封质感，在灯光、材质等方面借助hecoos自主研发的3D舞台渲染引擎，运用半透明＋环境反射材质模拟冰面质感，以及灯光打在冰面上的真实光照和阴影效果。
为了更好地实现节目中设计亮点的效果，预演直接模拟摄像镜头焦距、光圈变化效果，以及多机位切换效果，从摇臂、飞猫到摄像机目标到自动追踪，帮助镜头语言的精准表达。
在预演中，往往灯光的模拟呈现较为困难，因为灯光跟现场环境关系极大。为了让灯光观感更具现场感，预演模拟真实灯具效果，支持灯光亮度、色彩、旋转等设置，可通过操控模拟现场效果变化。
节目的overlay影像画面跟歌手动作的互动呈现，也是一大亮点。在展示互动的特定时间点时，基于时间线的节目编排为精准的时间控制提供准确配合。
AR增强现实
欧歌赛也在使用AR增强现实技术，来自The Future Group的AR技术运营商David Stroud，提供了一个交钥匙解决方案。制作团队3月中旬搬进了M层的虚拟工作室，开始投入工作。欧歌赛的AR技术只在开场和节目间隔中使用这种效果，而不是在比赛中使用。这套系统运行良好，相信这项技术也准备好未来进入竞赛部分！
精彩瞬间
