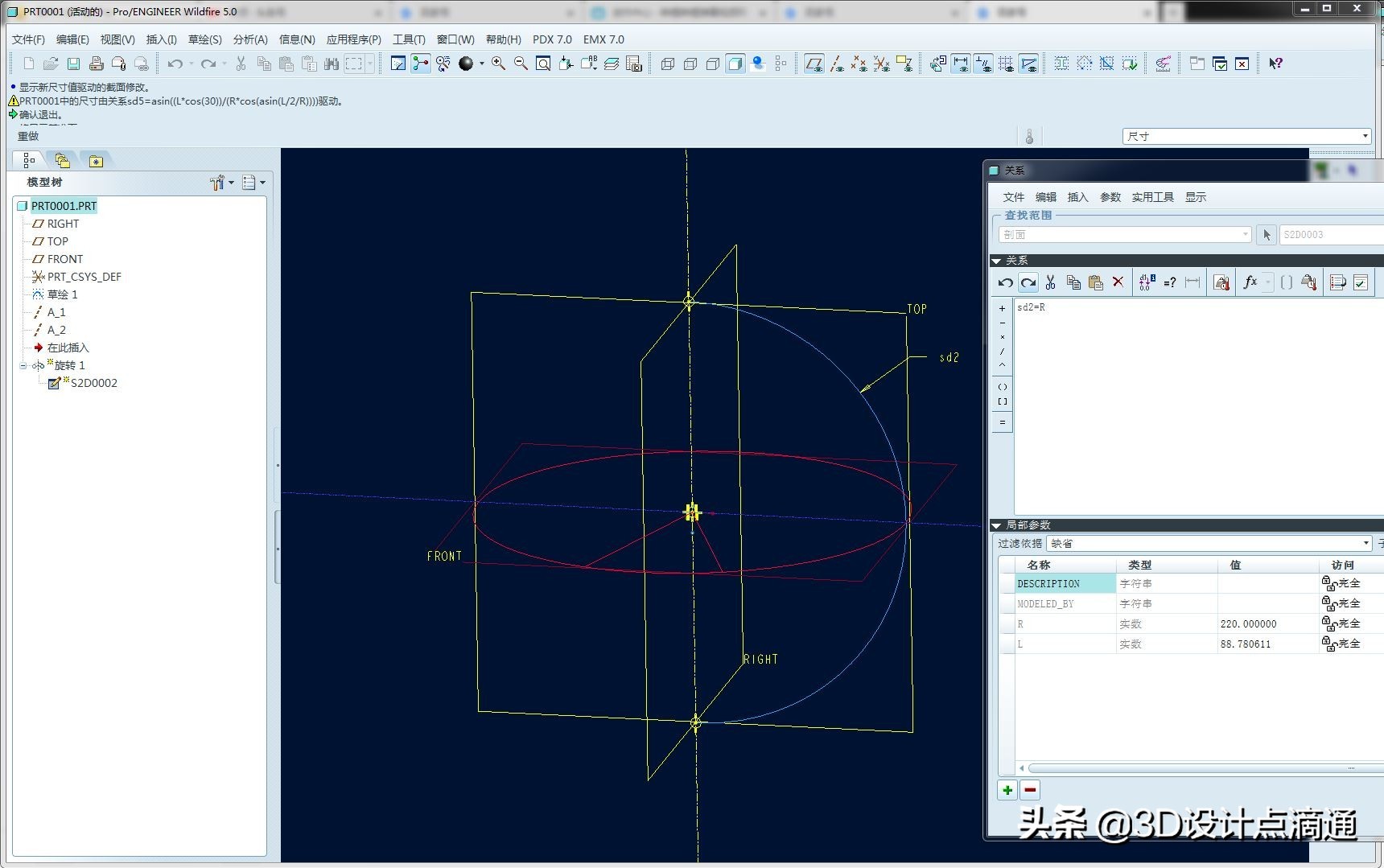

传统的足球是一个经典的图形，它是有16个正五边形和20个正六边形组成的，所以我们根据这个特点利用Pro/E的分析功能来判定设计是否符合我们的要求。首先设定一个参数R=220,L=80（数值先可以任意填，最后我们固定一个值，去修正另一个值）。创建一个草图，画一个圆及两个半径线，标注圆的半径及直线的夹角，并输入关系方程式，
sd3=R
sd4=asin((L/2)/(R*cos(asin(L/2/R))*tan(36)))
sd5=asin((L*cos(30))/(R*cos(asin(L/2/R))))
这就是找到正五边形和正六边形的中心和球心得连线，退出草图后，在两个直线的位置创建两个基准轴。
草图
利用旋转命令创建足球表面，注意草绘面与之前草绘面垂直，并添加关系，使半径等于设定参数。
创建球面

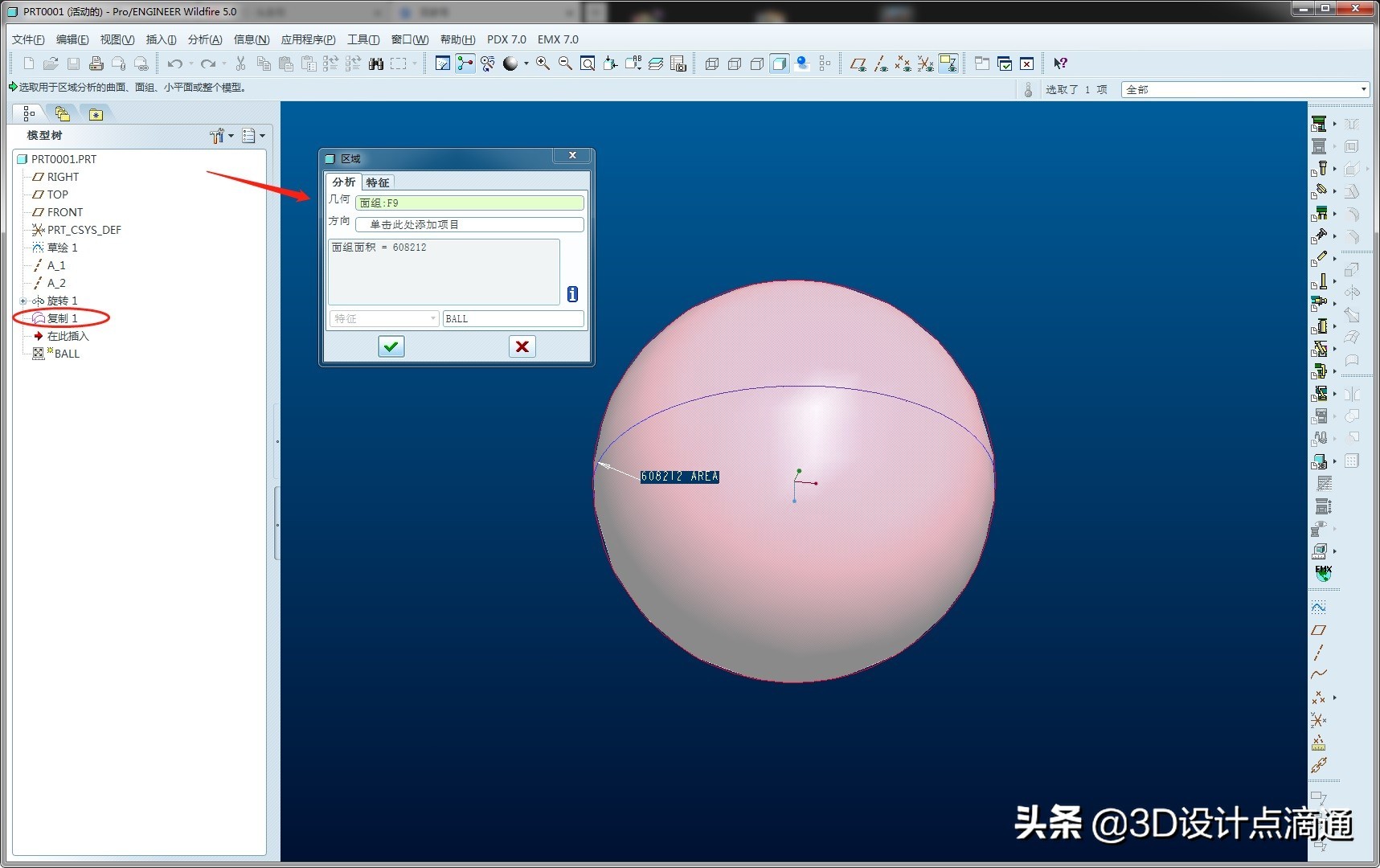

因为要创建一个正五边形面和正六边形面，所以复制一个刚刚创建的球面，并创建一个球面的表面积测量特征，修改名称为BALL。
球面测量特征

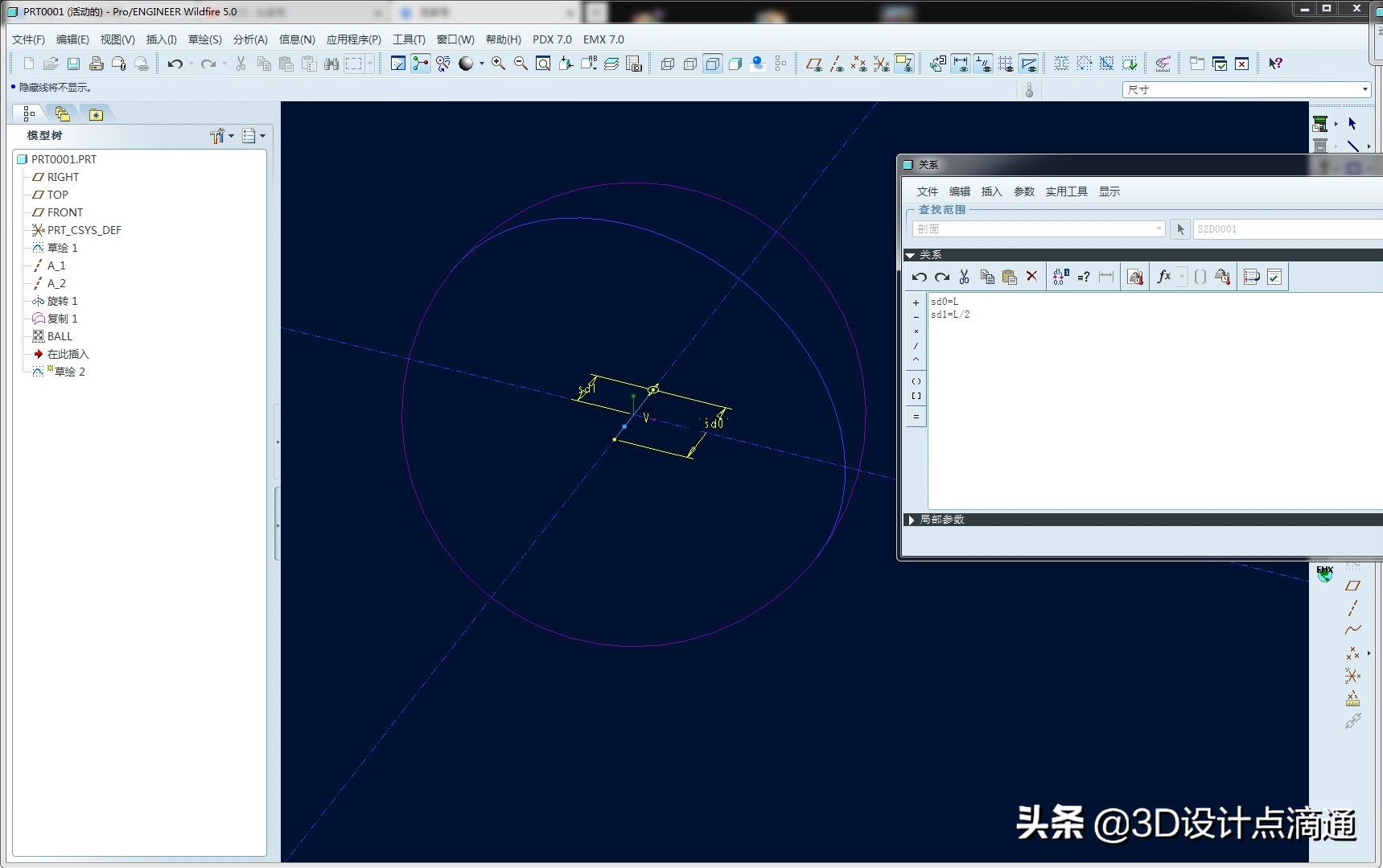

在刚刚旋转球面的草绘的平面上创建草图，绘制一条直线，并添加关系，使其长度等于参数L,并且两个端点对称与中轴线。
绘制直线

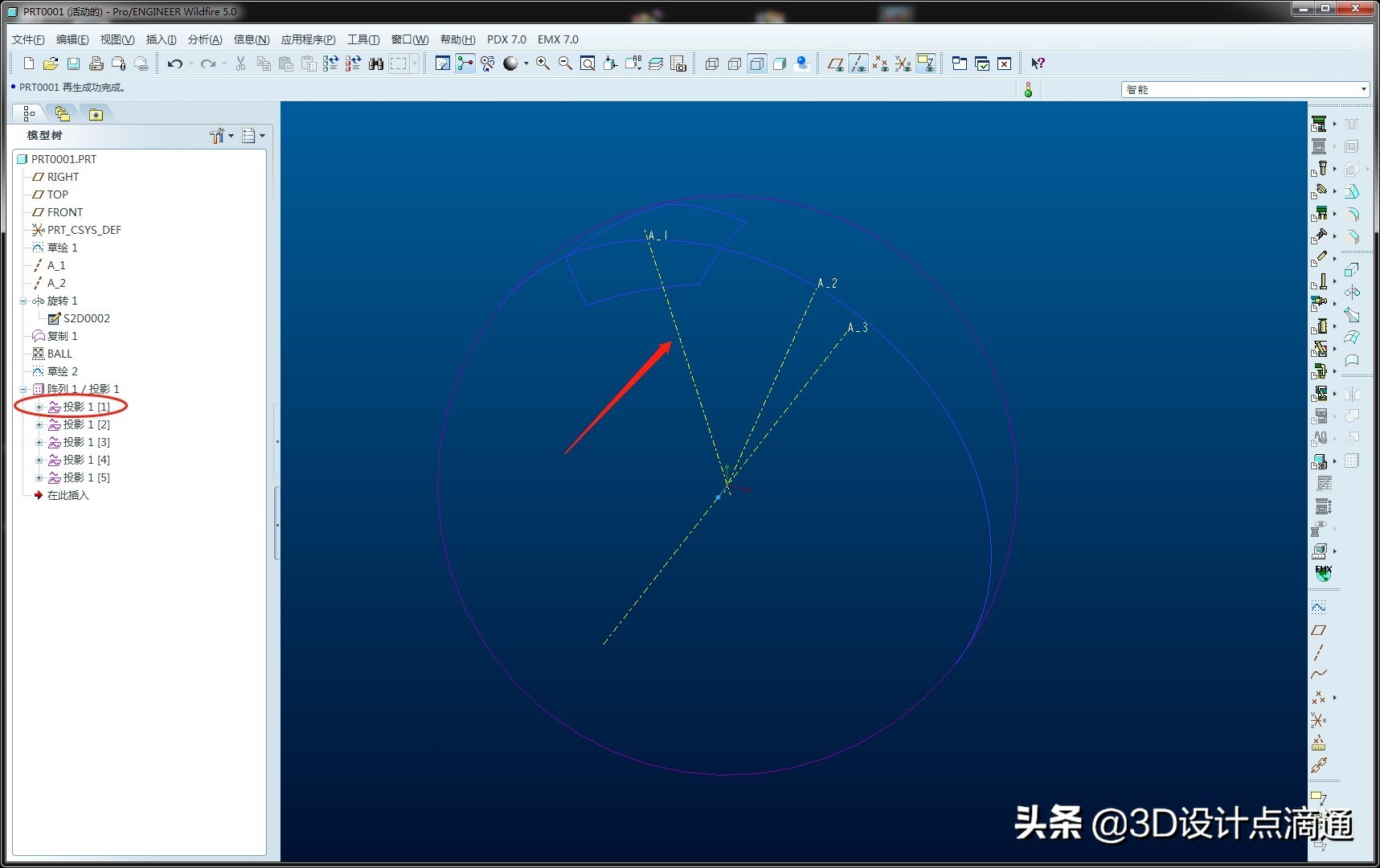

然后把刚绘制的草图投影到球面上生成曲线，并把曲线沿着A-1轴线阵列5个；
阵列投影曲线

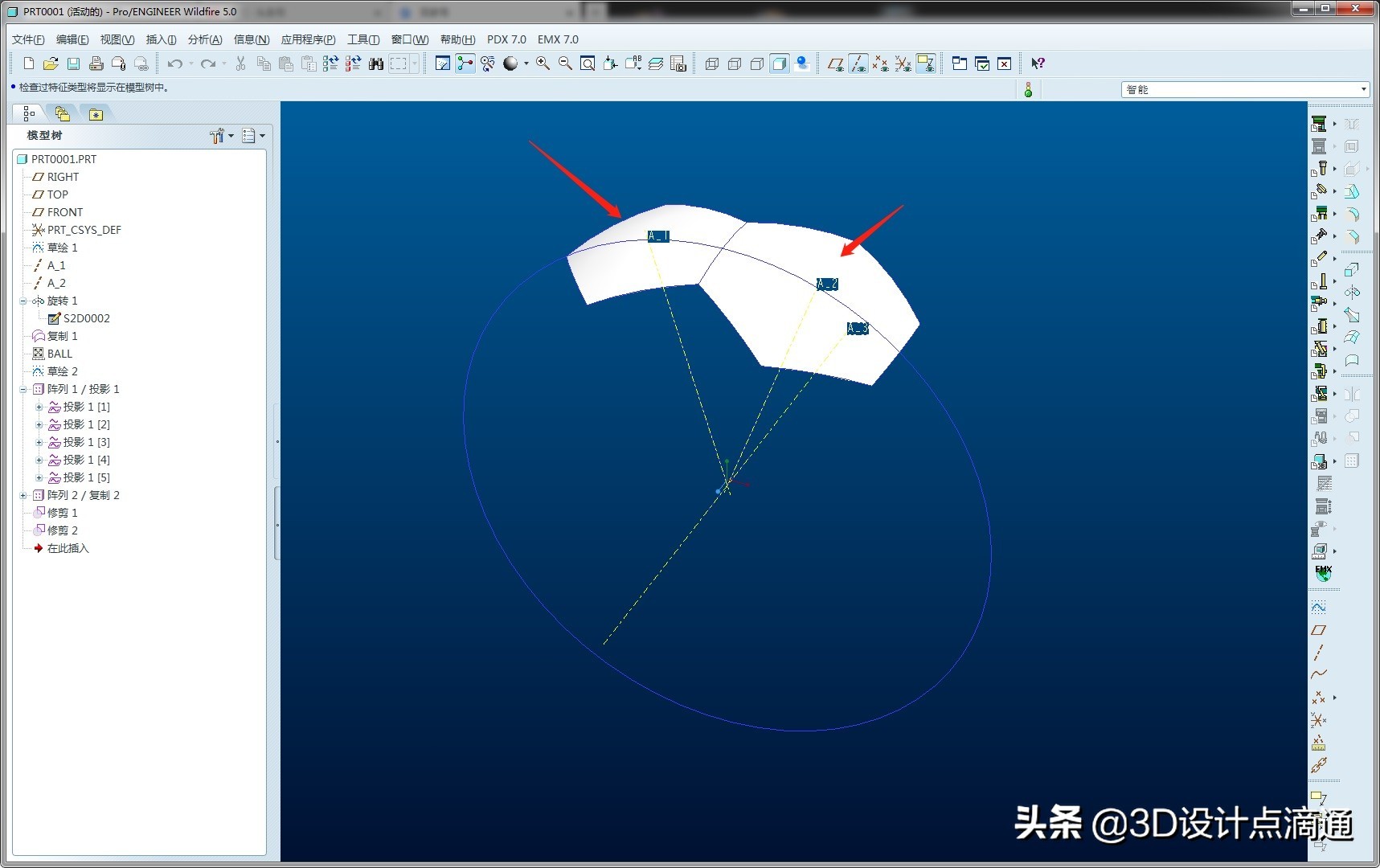

相邻的六边形也同样操作，最后用阵列好的线条切割球面，生成一个正五边形面和一个正六边形面。
修剪曲面

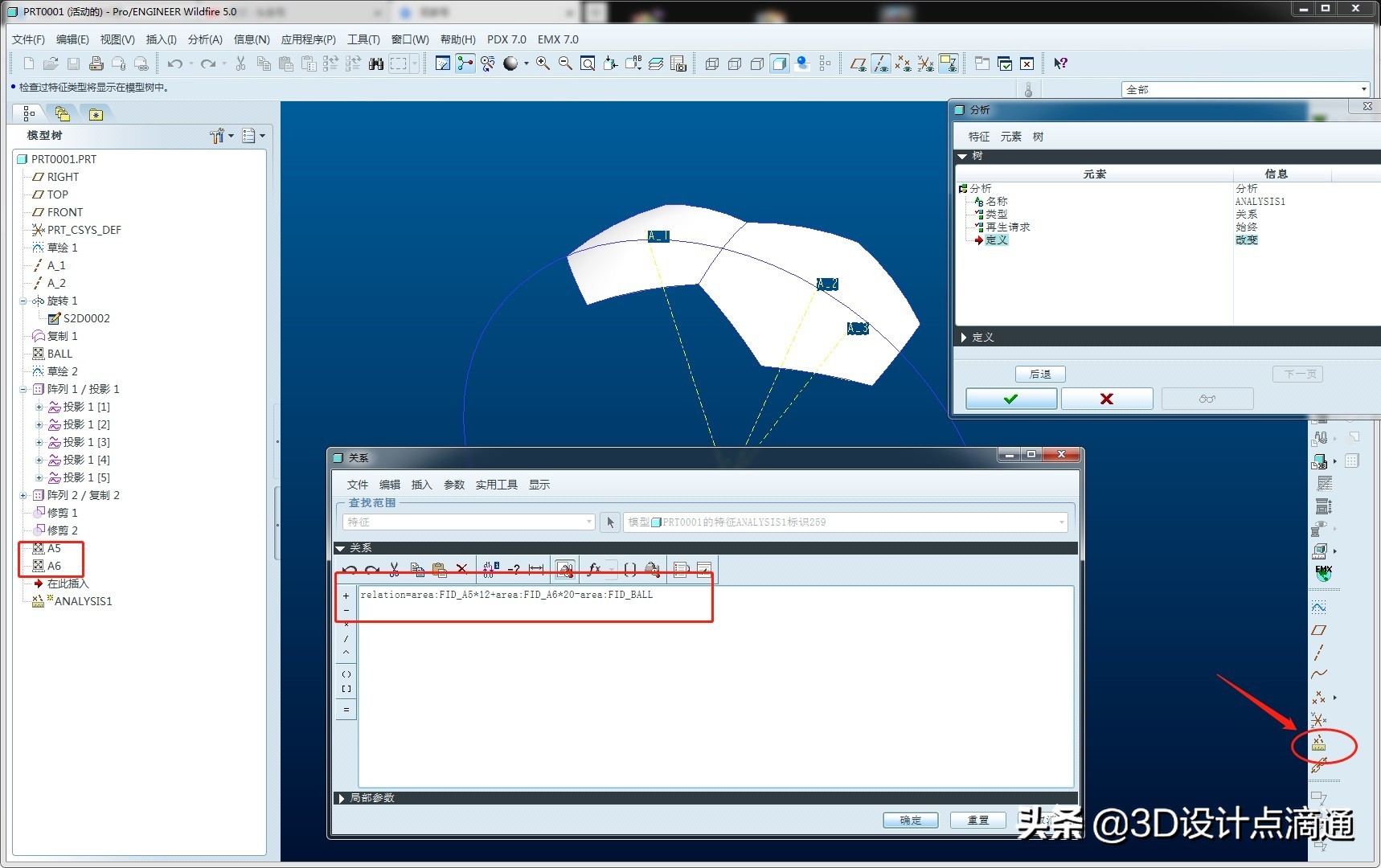

然后分别对五边形和六边形创建一个面积测量特征A5和A6，并继续创建一个分析特征，选择关系，输入关系式：relation=area:FID_A5*12+area:FID_A6*20-area:FID_BALL，同时创建一个参数relation，这里就是判定12个正五边形面积加上20个正六边形面积是否等于整个球面的面积，这里关系应该是等于0，或者趋近于零，越小越好，如果数值，不对，就去调整L的值。
分析特征

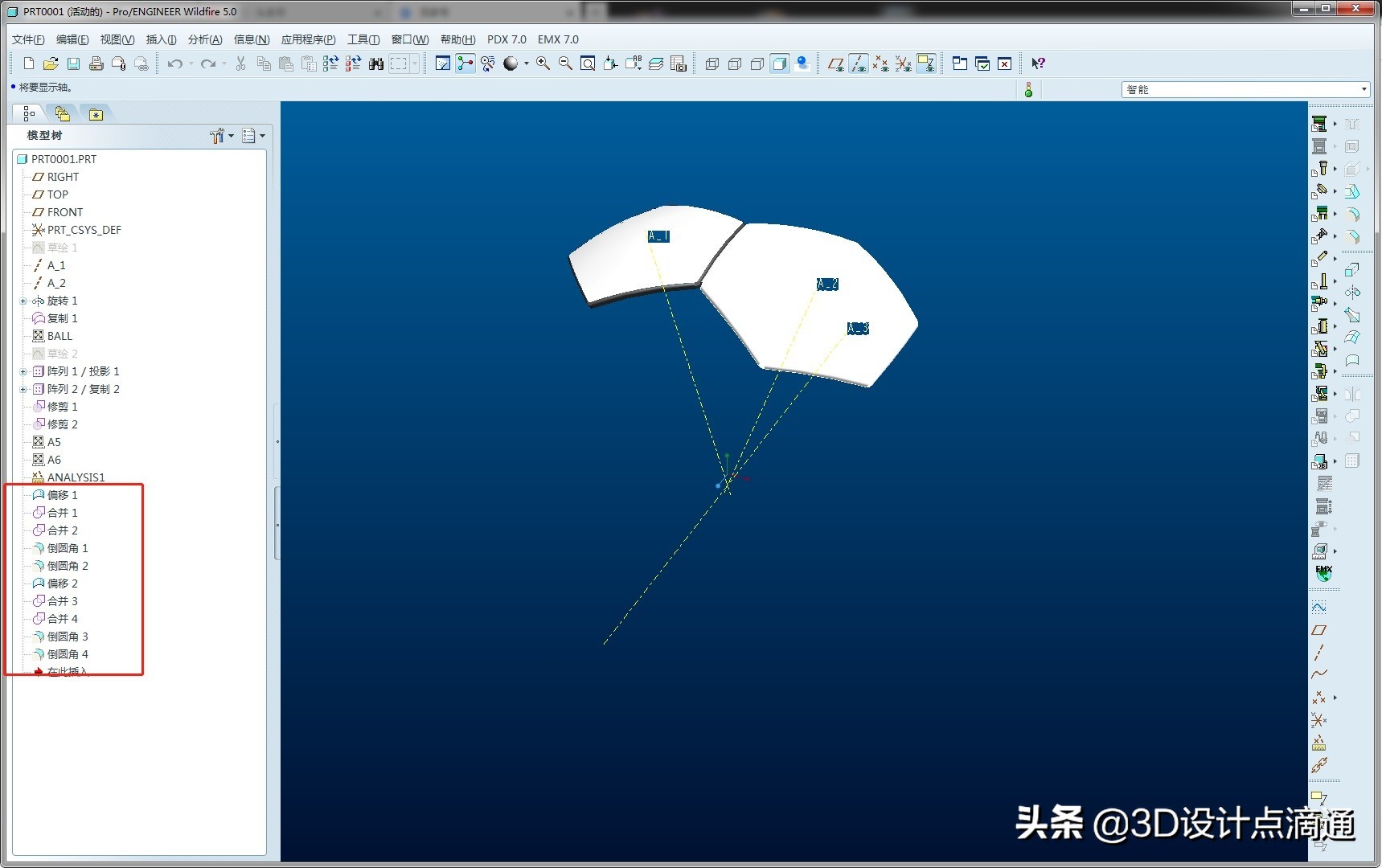

修改好参数后，偏移曲面，生成一个厚度的壳体，并合并起来，可以倒圆角，看起来更真实一些。
偏移

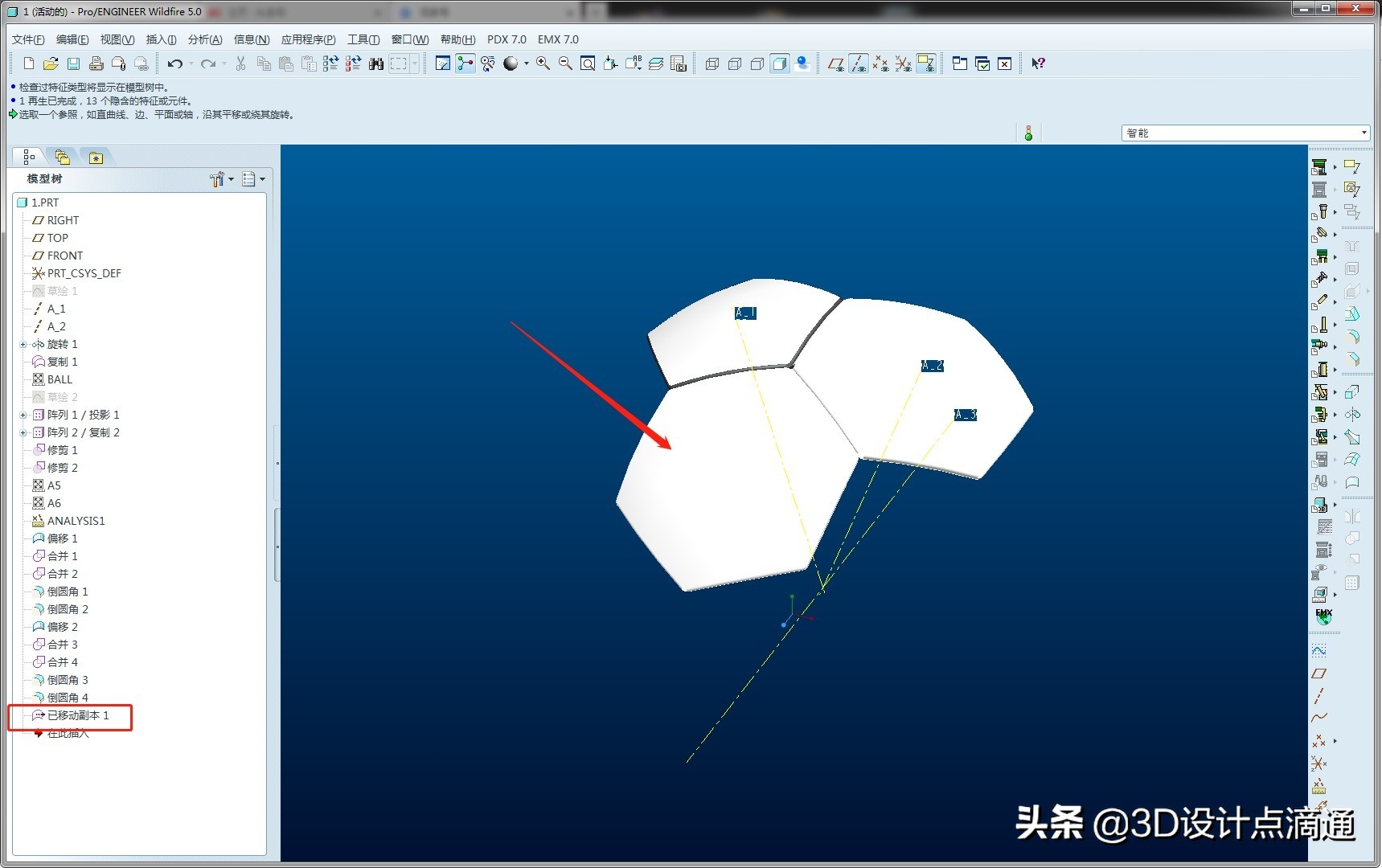

先复制移动一个六边形的壳体
复制壳体

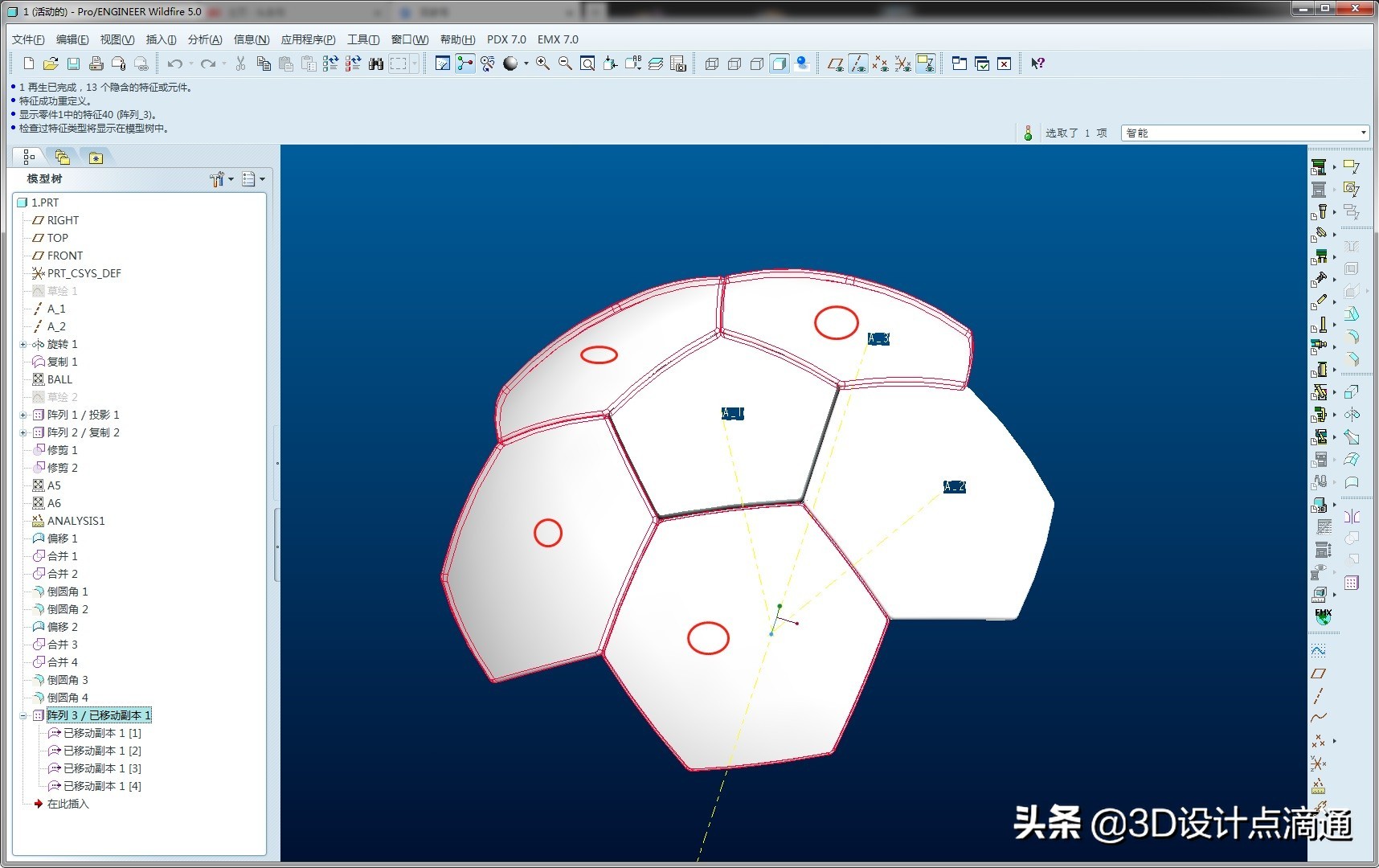

然后阵列复制好的壳体
阵列特征

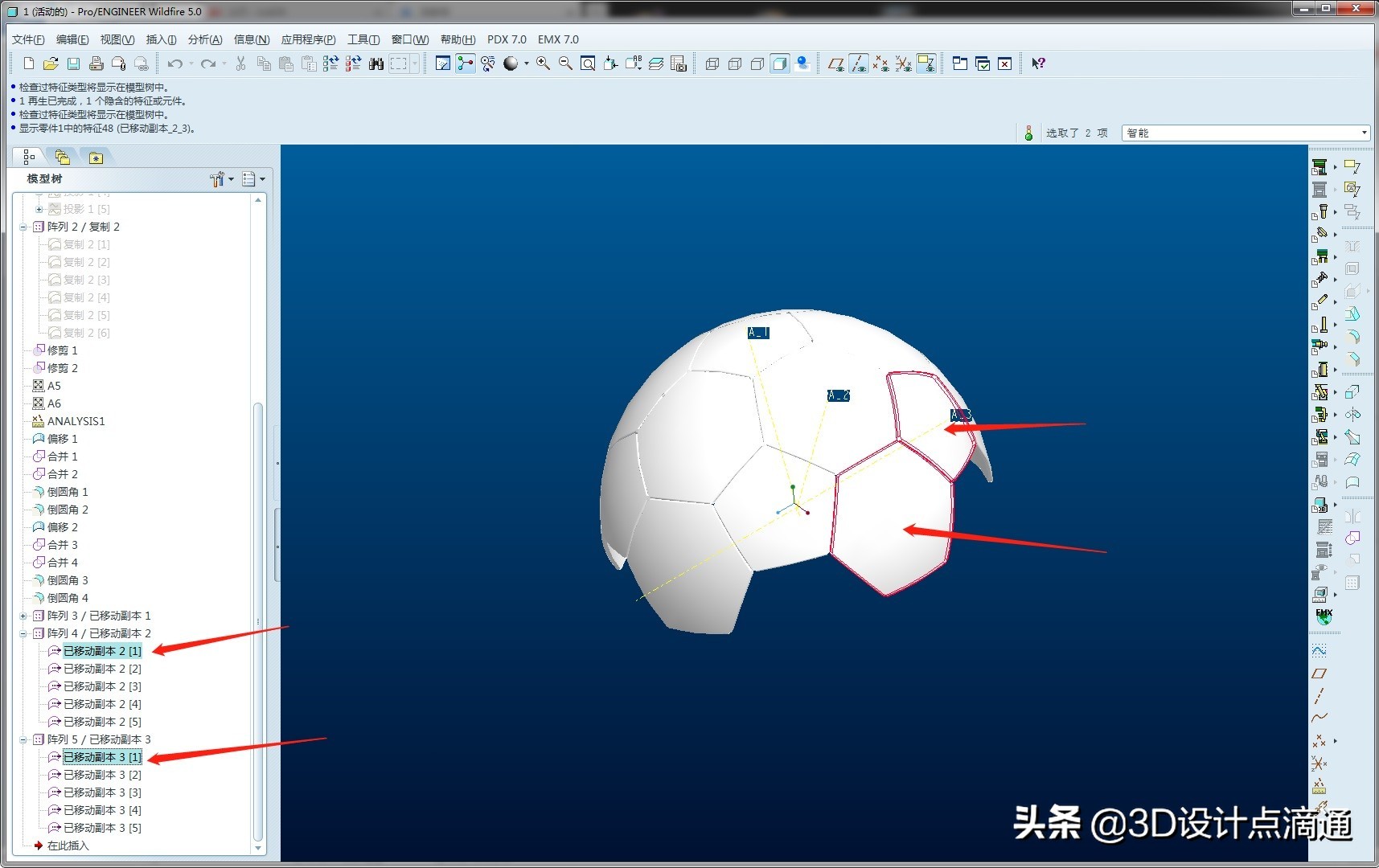

重复操作，阵列
阵列

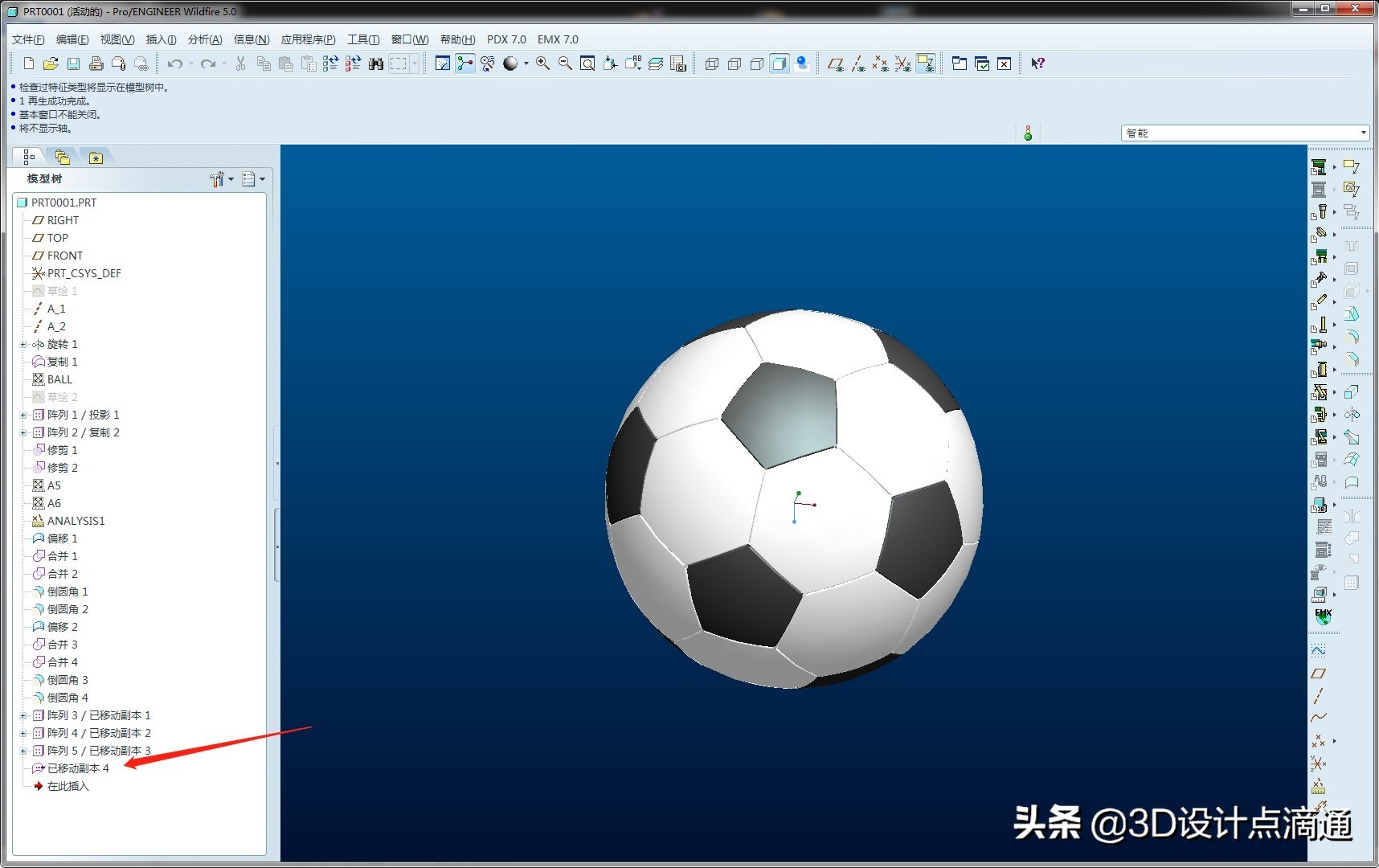

最后沿轴线整体阵列就完成足球建模，配色就完成。这里只是粗略介绍，如果理解不了或者操作失败，可看我发布的视频，里面有详细的操作及要点介绍。欢迎大家关注留言转发，如果有对solidworks安装使用问题可以留言，如果有想了解的设计知识可以留言，我可以做相关教程分享，谢谢！
配色
