编者按：首届中国国际进口博览会正在国家会展中心（上海）举行。国家会展中心作为此次进博会的举办场馆是世界上规模最大的综合展馆。进博会于11月5日至10日召开，"四叶草"再一次绽放，小编对这个世界上规模最大会展馆充满好奇，本文将与您一起探寻这座建筑的魅力、施工技术。
国家会展中心概况
中文名：国家会展中心（上海）
外文名：National Exhibition And Convention Center （Shanghai）
建筑面积：147万平方米
竣工时间：2015年1月19日
深化设计单位：华东建筑设计研究院有限公司、清华大学建筑设计院有限公司等
施工单位：中国建筑、上海建工等
建筑魅力
建筑概况
展览面积
综合体可展览面积50万平方米，包括40万平方米室内展厅和10万平方米室外 展场室内展厅。由13个单位面积为2.88万平方米的大展厅和3个单位面积为1万平方米的小展厅组成，全方位满足大中小型展会对展览面积的需求 。
承重能力
具有较强承重能力：一层的5个双层结构大展厅地面荷载3.5T/㎡，二层的5个大展厅和2个小展厅地面荷载1.5T/㎡，一层北片的3个大展厅和1个 小展厅地面荷载更是高达5T/㎡ ，即使是对展厅承重能力要求很高的重型机械亦可轻松负载。
展示空间
一层北片除1个大展厅为双层结构外，其余均为单层无柱展厅。单层展馆净高32米；一层南片展厅柱网27x36米，净高12米；二层的大展厅柱网54x36米，净高17米 。阔大的展示空间，可以让展商尽情发挥，实现高品质的形象布展 。
中国博览会会展综合体位于虹桥商务区核心区西部，与虹桥交通枢纽的直线距离仅1.5 公里，通过地铁与虹桥高铁站、虹桥机场紧密相连。周边高速公路网络四通八达，2小时内可到达长三角各重要城市，交通十分便利。

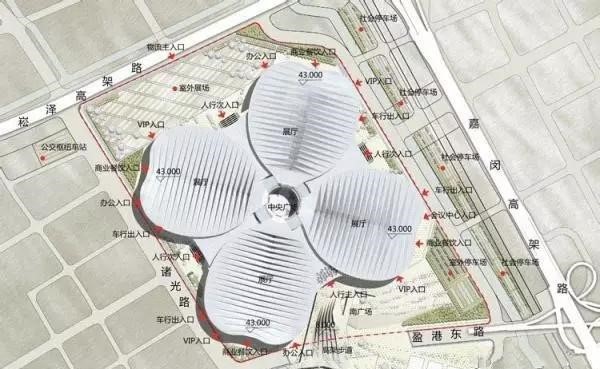

国家会展心中区位图

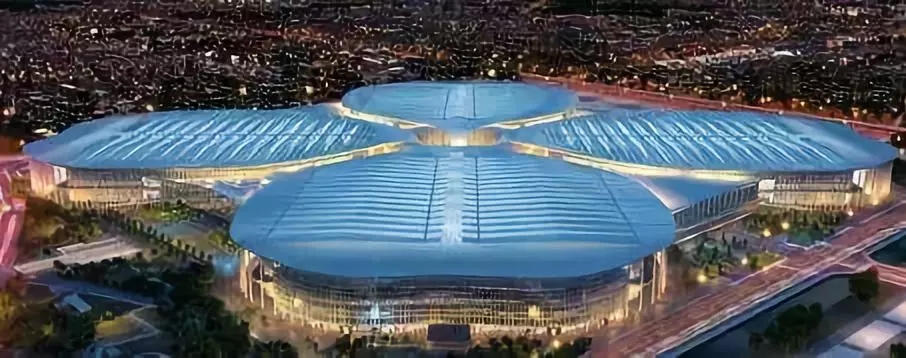

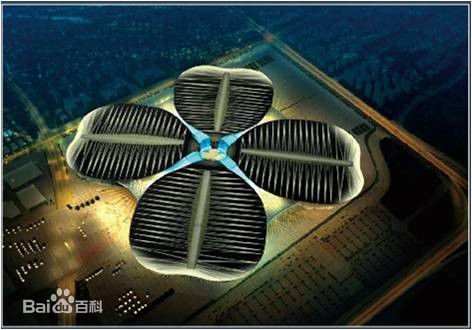

从空中俯瞰上海国家会展中心，其建筑整体呈四叶草造型，非常优雅。整个会展中心有A、B、C、D四大部分，四叶草的每个"叶片"下都有一个展馆。

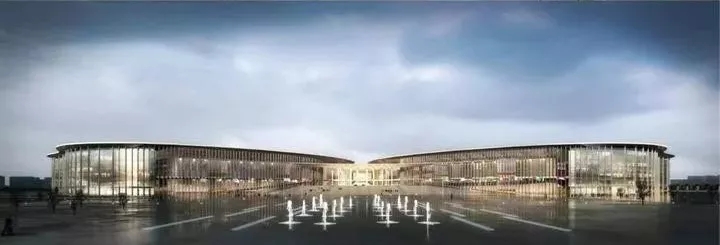

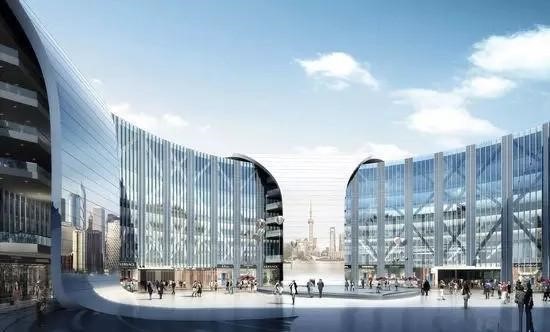

效果图
这座地处大虹桥区域的"巨无霸"会展中心，室内展览总面积达40万平方米，分A、B、C、D馆。通过会展大道，从C馆到达对面的A馆，只需10分钟。另设专用的货车通道，内部交通因而更加便捷。

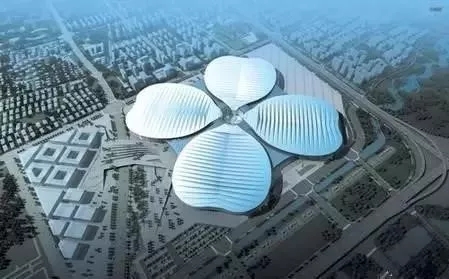

地处大虹桥的上海国家会展中心全景
项目总包工程分为两个标段，上海建工承建的一标段总承包工程，建筑面积约为87万平方米，由A、B、D三个展馆和AO、BO办公楼，E1、E2配套商业中心及F1、F3小展厅等组成。通俗的说上海建工承建"四叶草"三片叶子和一个"花芯"。大抵为工程总量的四分之三。总承包管理的内容有两部分；一部分是自行施工部分，土建、钢结构加工吊装、空调通风、动力、给排水、天然气系统，另一部分是有业主和总包发包的幕墙、屋面、电梯、消防、室外总体、精装修等。
展馆"四叶草"结构造型设计，寓意"幸运、幸福、神奇"。
施工技术

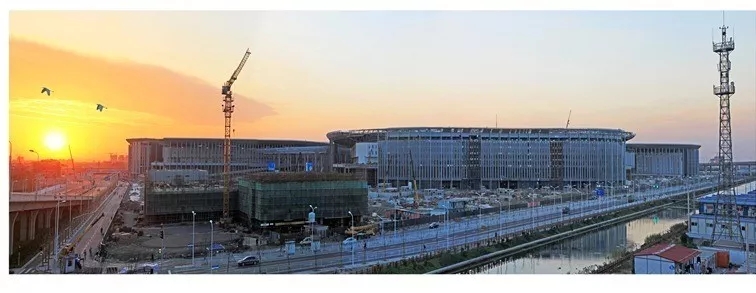

国家会展中心施工
一是施工体量大。
13个展览馆，单个展厅占地面积就相当于4个标准足球场。钢结构屋面施工达到26万平方米、幕墙17万平方米、1万伏变电所47个、强弱电机房407个、空调机房295间、电梯268部。基坑土方：约93万立方； 混凝土：50多万立方；钢筋：14万吨。 钢构件：近9万吨； 幕墙：32.7万平方米；金属屋面：34万平方米。可谓工程浩大。
二是施工工期极紧。
实际施工时间仅15个月，只有常规工期的40%的时间。这是"极限"工期。
三是施工组织难度大。
"四叶草"位于上海青浦徐泾、虹桥交通枢纽西侧、上海青浦徐泾，周边环境复杂：地铁2号线东西向贯穿整个施工区域，小展厅F3、商业中心E1、E2均位于地铁上方，施工期间需确保地铁2号线的正常运营和车流、人流通畅。钢结构、幕墙、屋面、机电安装、内装饰等界面相互关系复杂，总协调颇具难度。
四是施工要求高。
本工程的质量总体目标为确保获上海市"白玉兰奖"，力争获"鲁班奖"、"中国三星级绿色建筑设计标识证书"、"中国三星级绿色建筑评价标识证书"。同时力争无重大设备和人身伤亡责任事故，创市级安全示范工地，创市级文明工地。
四叶草华丽绽放背后的汗水 施工技术上的创新之举
完成93万方的土方开挖
50多万方混凝土浇捣
9万吨钢结构制作吊装
6万吨钢管的高支模排架的搭设
全面完成土建结构工程
全面完成钢结构工程
完成80%机电设备安装
BIM团队精细建模，工程整体施工巧夺天工
国展中心工程是综合体工程，建筑结构复杂。
有土建结构工程、钢结构工程、幕墙工程、屋面工程、机电设备安装工程、装潢装饰工程等。
为了加强整个施工的精细化管理，总承包项目部引入BIM技术。总包项目部成立BIM工作室，为工程主体结构进行建模。然后把各专业建好的模型与总包建好的主体结构模型进行合模。通过合模发现模型之间的硬碰撞和软碰撞，所谓硬碰撞就是模型与模型之间有冲突，不能通过，造成无法施工。软碰撞就是模型与模型没有硬碰撞，但是模型与模型之间位置小或者不设当，无操作空间，影响正常施工。对这两种碰撞进行及时，有效地修正模型，解决施工矛盾，消除隐患，避免了返工、修整。
施工现场全协同
项目部在挖土前做足了技术、施工部署等准备工作。召开各相关部门技术交底会。从施工技术、施工协调、施工安全、文明施工等方面进行交底和协调，明确各方职责；对挖土单位主要要求放坡坡度的控制、开挖的深度、方向流程的控制、挖土方法等密切做好与支撑、混凝土垫层、钢筋铺设及浇筑混凝土流程的配合工作。确保在施工过程中各工种流水搭接，基坑开始及施工过程中始终处于有序的流水作业，并在施工前期针对施工技术及设计图纸有详细的研究及分析，使施工中无停顿。
大坑自开挖到浇大底板20天完成，小坑15天。两个基坑共完成土方5万立方，钢筋绑扎5000吨，砼浇筑7000余立方，一气呵成。
BIM模型为基础的全面预制化施工
国展中心机电安装工程由上海建工安装集团主承包。该项目机电安装工程具有时间紧、标准高、功能复杂等特点，工程涉及到钢结构、机电、精装修、幕墙、弱电、展厅专用设备等众多方面。针对这些问题，项目部采取样板施工，从施工界面实际划分、施工的先后顺序入手，重点利用BIM技术进行桁架内、主要机房等区域机电管线的深化设计和综合布置，并通过机电管线工厂化预制加快机电系统施工、验收及投入使用的流程。同时，项目部以BIM模型为基础实现施工的全面预制化。经BIM软件对机电工程的各专业管线位置综合布置后，将各系统管道的布置位置、走向、型号、规格、长度、特殊附件尺寸等，以深化设计加工详图的形式送至制造厂进行加工、编号，再运送到施工现场组装。
国家会展中心还采用多项最新技术，包括高大场馆送风技术、展厅高大空间机电安装的升降式高空作业平台技术，以及防火隔离带技术等。
应用BIM技术节约投资数千万元
BIM的英文全称是Building Information Modeling，即建筑信息模型，它被认为是继CAD之后，建筑业的第二次"科技革命"。
工程中的分项工程通常分属不同设计部门，分别涉及复杂的建筑、结构、水电、环控、消防等设施，在空间配置上常会发生设计冲突。BIM技术可在设计阶段发现这些冲突，并进行优化，提升设计质量。BIM技术也可用于空间场地管理，避免空间冲突。
BIM对建模精度、运营管理都有很高要求，属于"等不得又急不得"的技术，大范围使用该技术还需要勇气。国展中心当了"吃螃蟹的人"，据介绍，利用BIM技术，深化设计缩短了3个月，模拟实验中消除碰撞上千处，换算下来，节约投资数千万元。
