3d汤勺模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在前视基准面上绘制草图 中心线：长度190（作为绘制的尺寸参考）；

2、选择菜单栏—工具—草图工具—草图图片：插入一张汤勺的侧视图片；根据绘制的中心线长度调整图片大小；

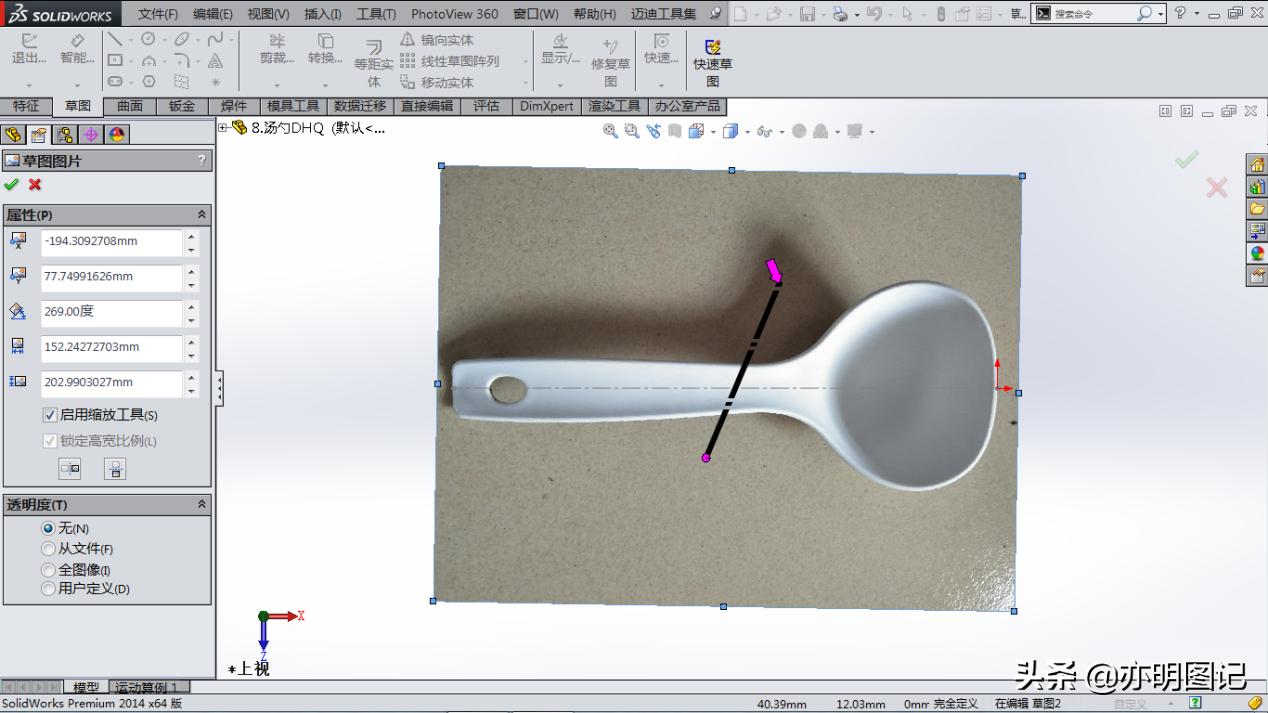

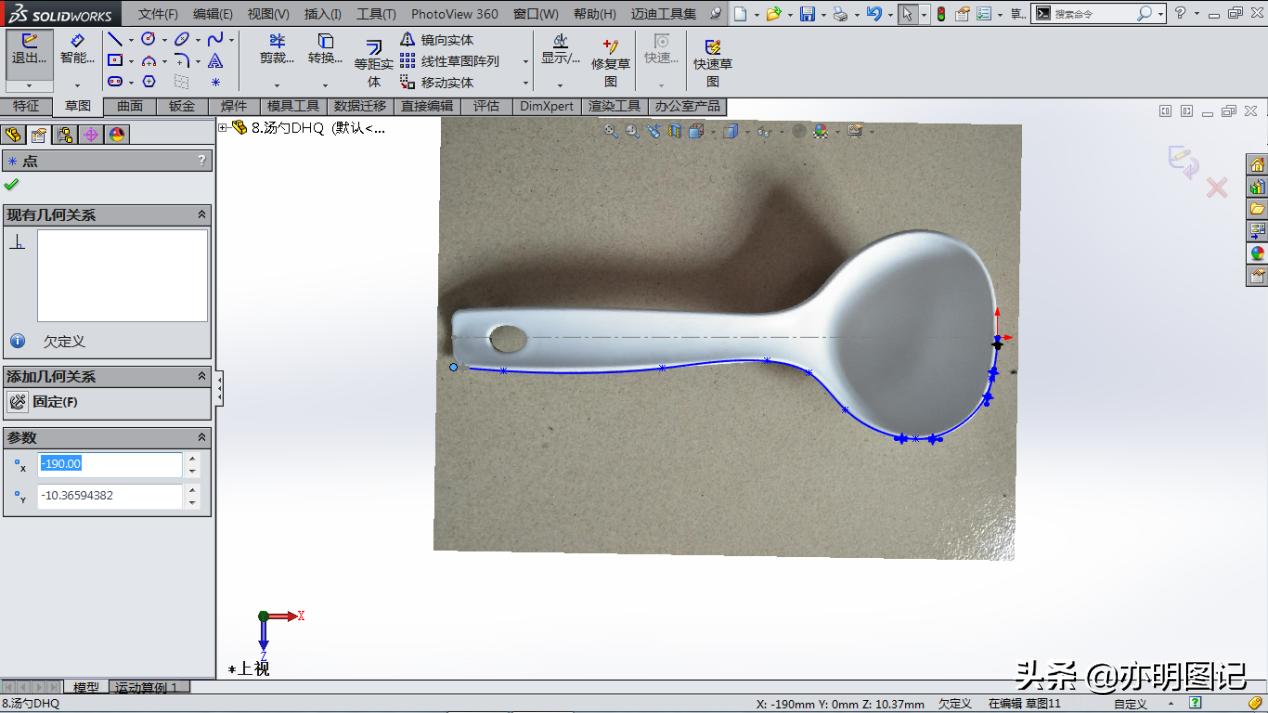

3、在上视基准面上绘制草图；选择菜单栏—工具—草图工具—草图图片：插入一张汤勺的俯视图片；根据上一个草图绘制的中心线长度调整图片大小；

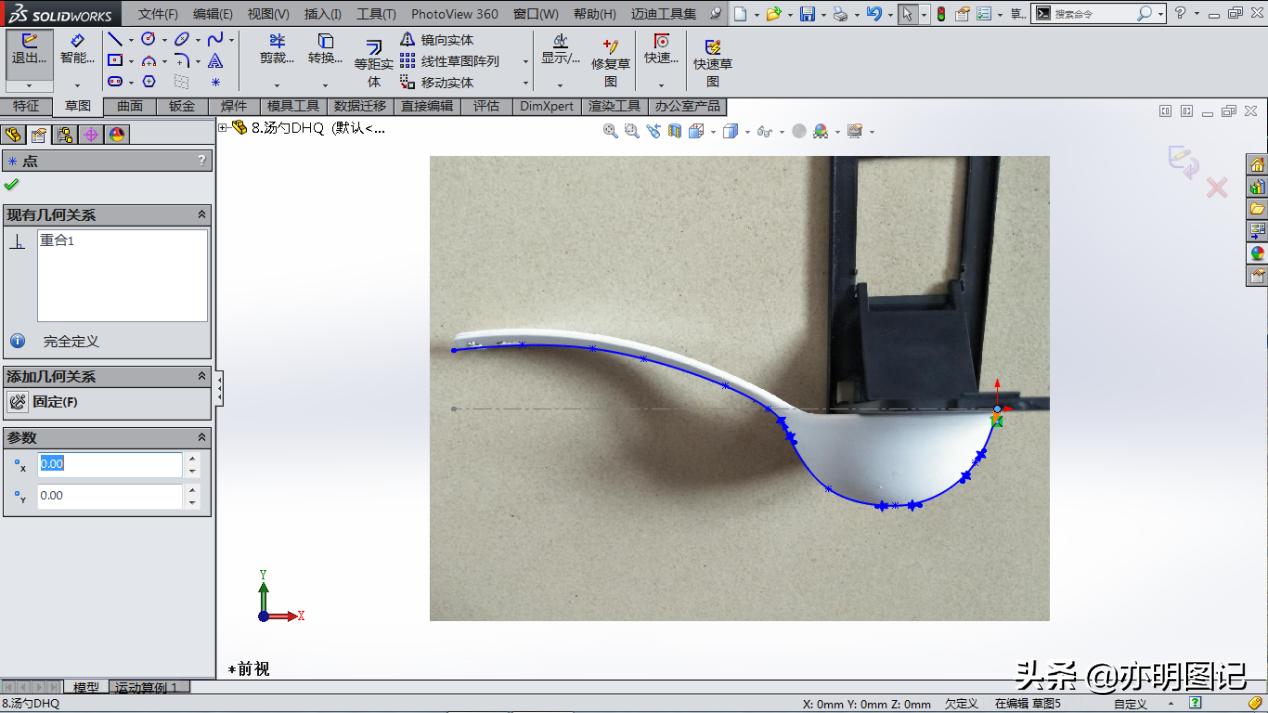

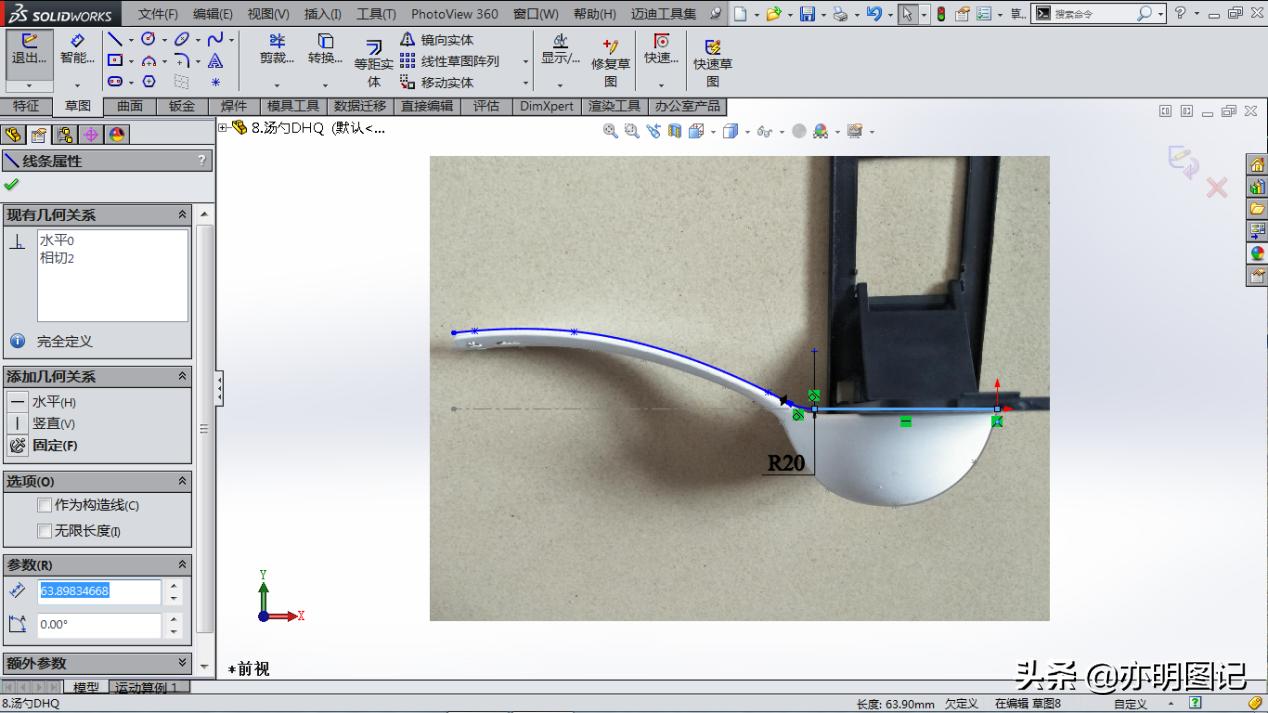

4、在前视基准面上绘制草图：用样条曲线描绘出汤勺的下边线；

5、在前视基准面上再次绘制草图：用样条曲线描绘出汤勺的上边线；

6、在上视基准面上绘制草图：用样条曲线描绘出汤勺的一侧边线；

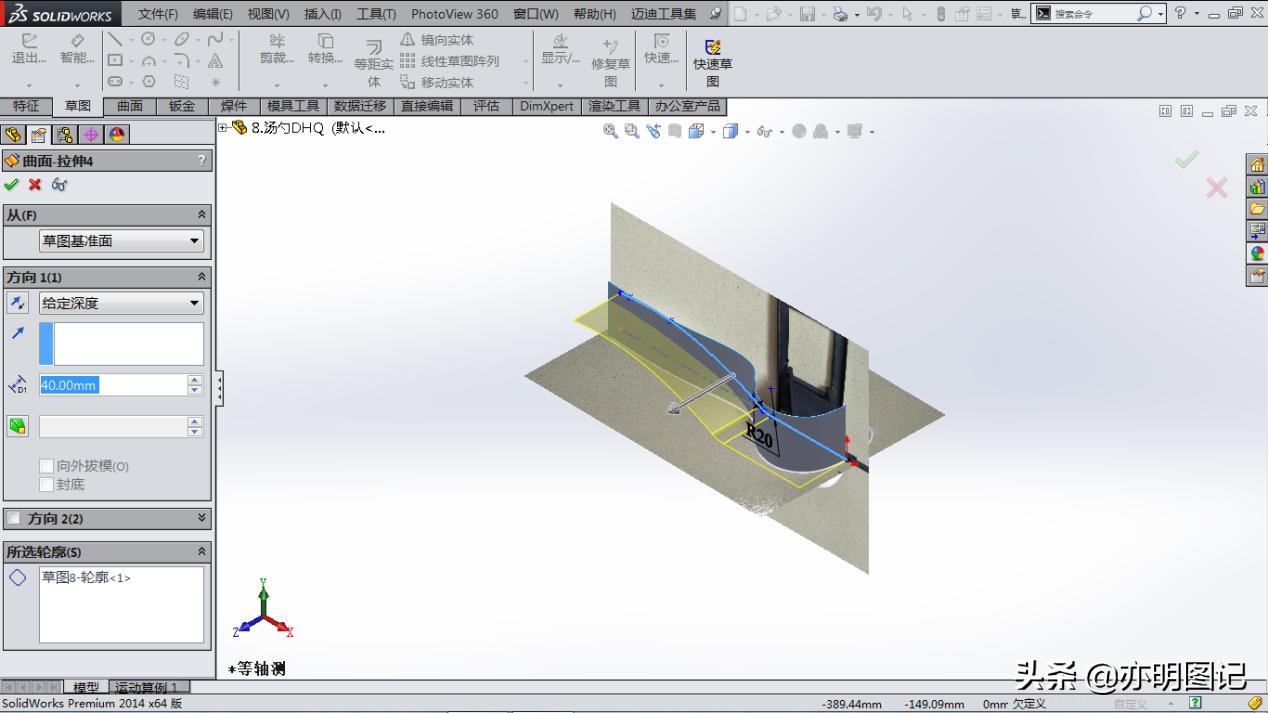

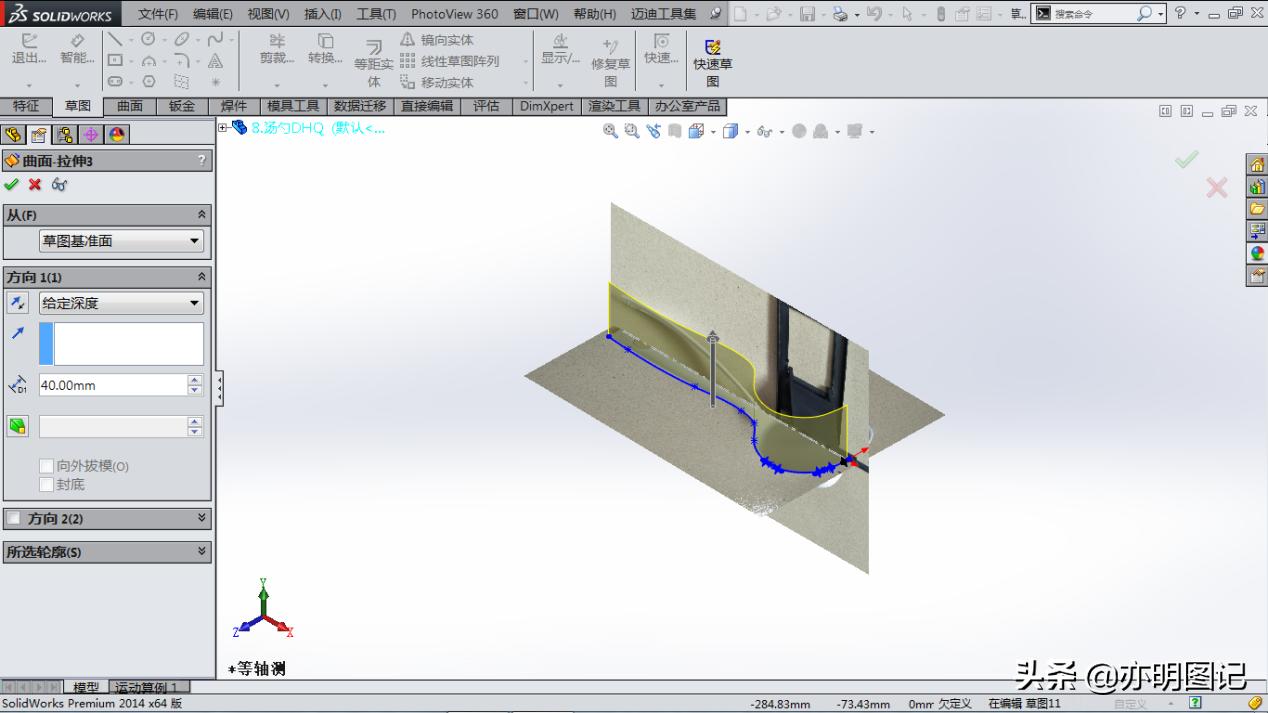

7、拉伸曲面：选择侧边线草图；给定深度40；

8、拉伸曲面：选择上边线草图；给定深度40；

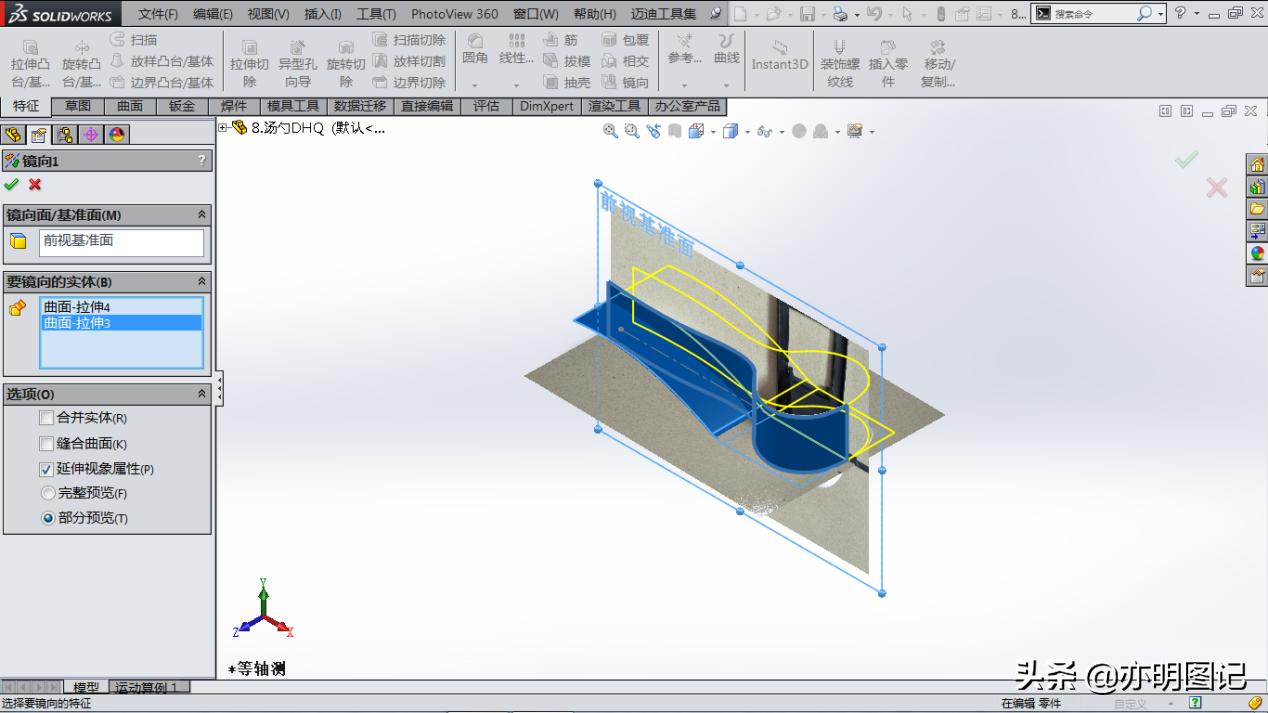

9、镜像：镜像面选择前视基准面；要镜像的实体选择两个拉伸的曲面；

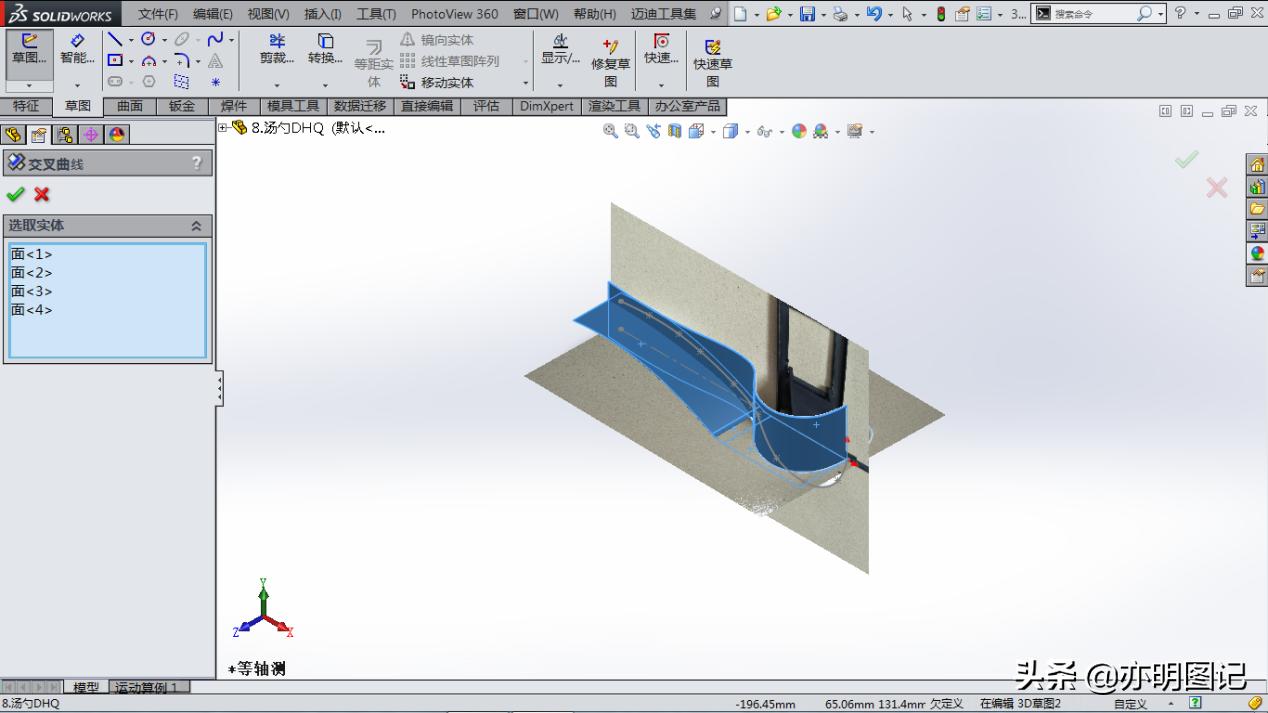

10、绘制3D草图，使用交叉曲线命令生成样条曲线：实体选择拉伸的曲面；

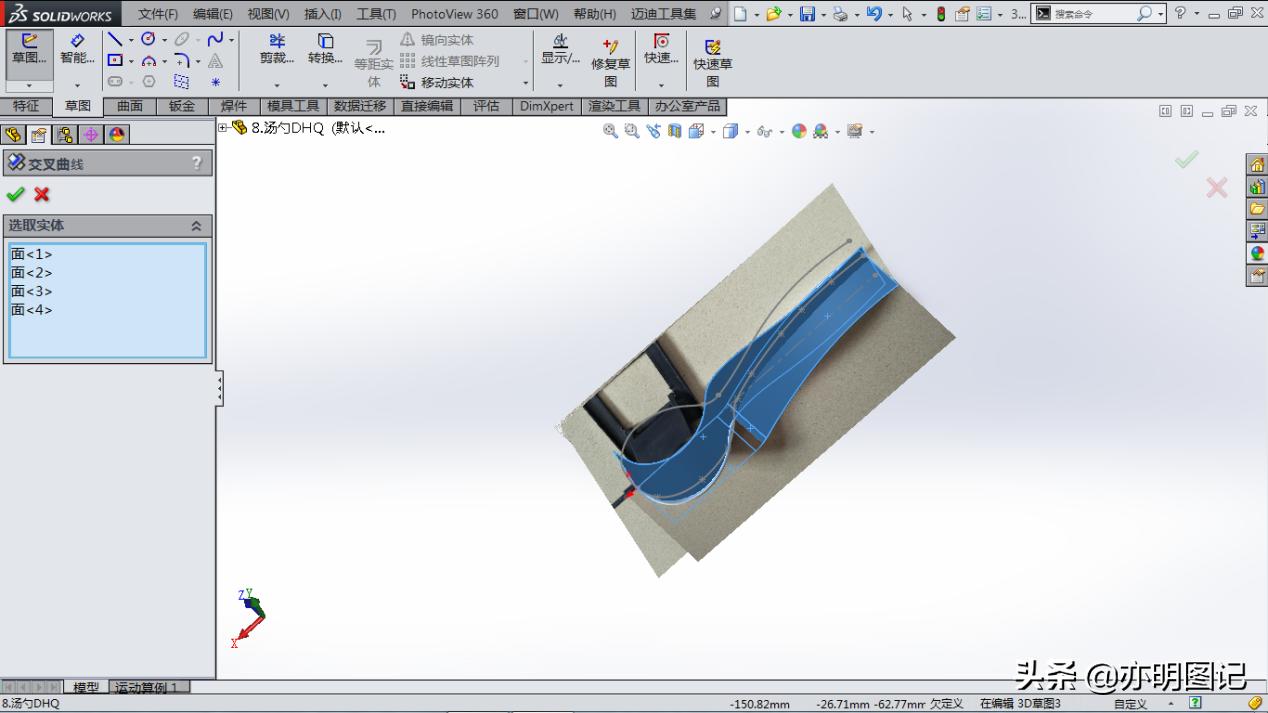

11、再绘制一个3D草图，使用交叉曲线命令生成样条曲线：实体选择镜像的曲面；

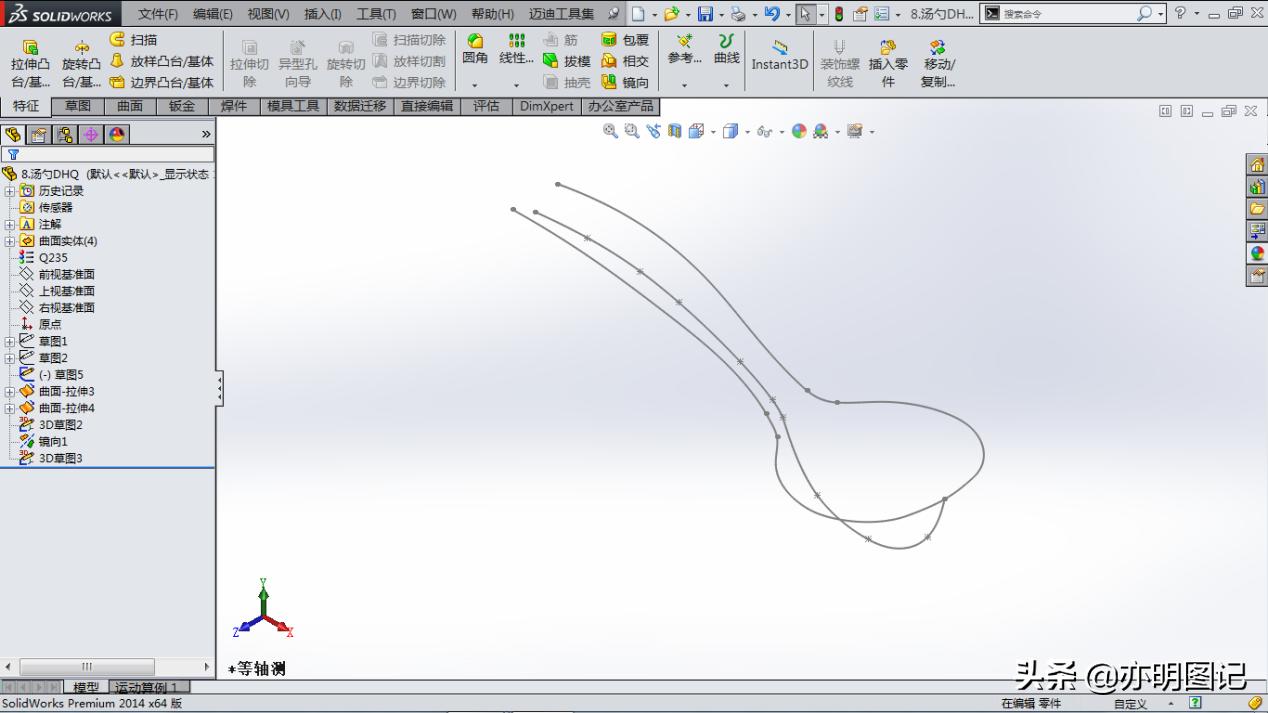

12、隐藏两个带图片的草图和所有曲面；

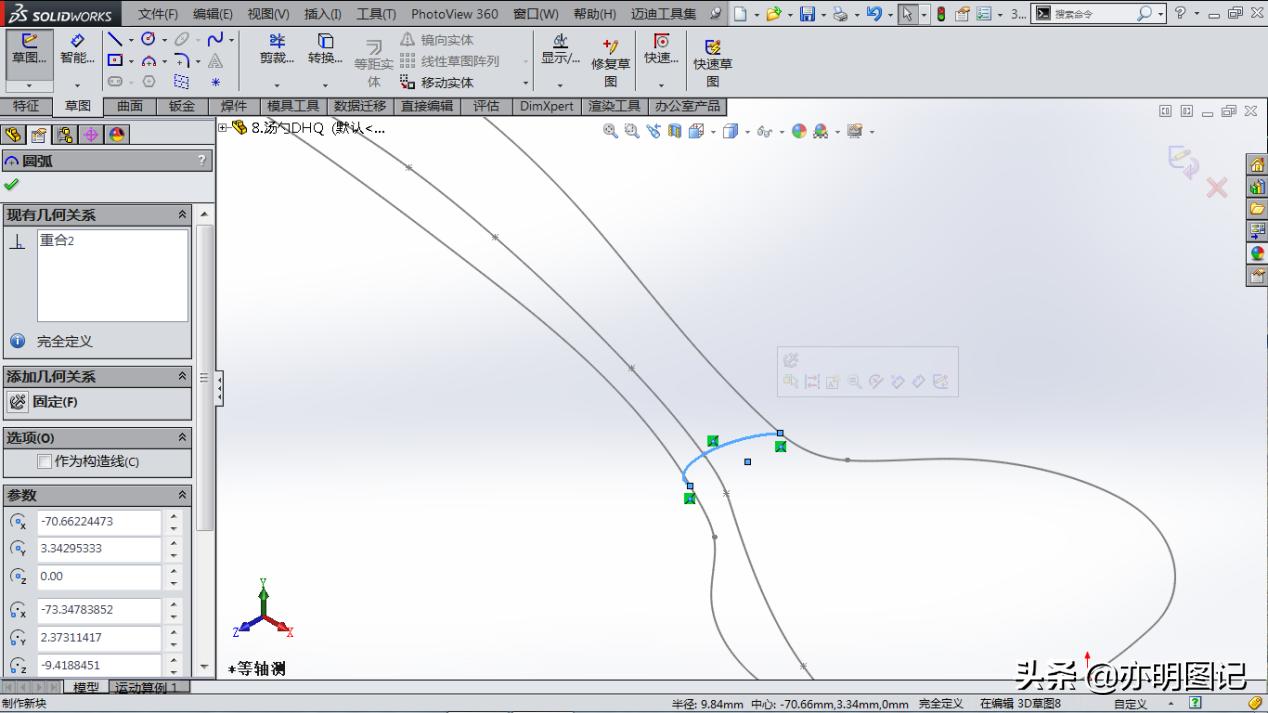

13、绘制3D草图 圆弧：圆弧的端点、中点分别与汤勺的下边线草图、两条交叉曲线的端点重合；

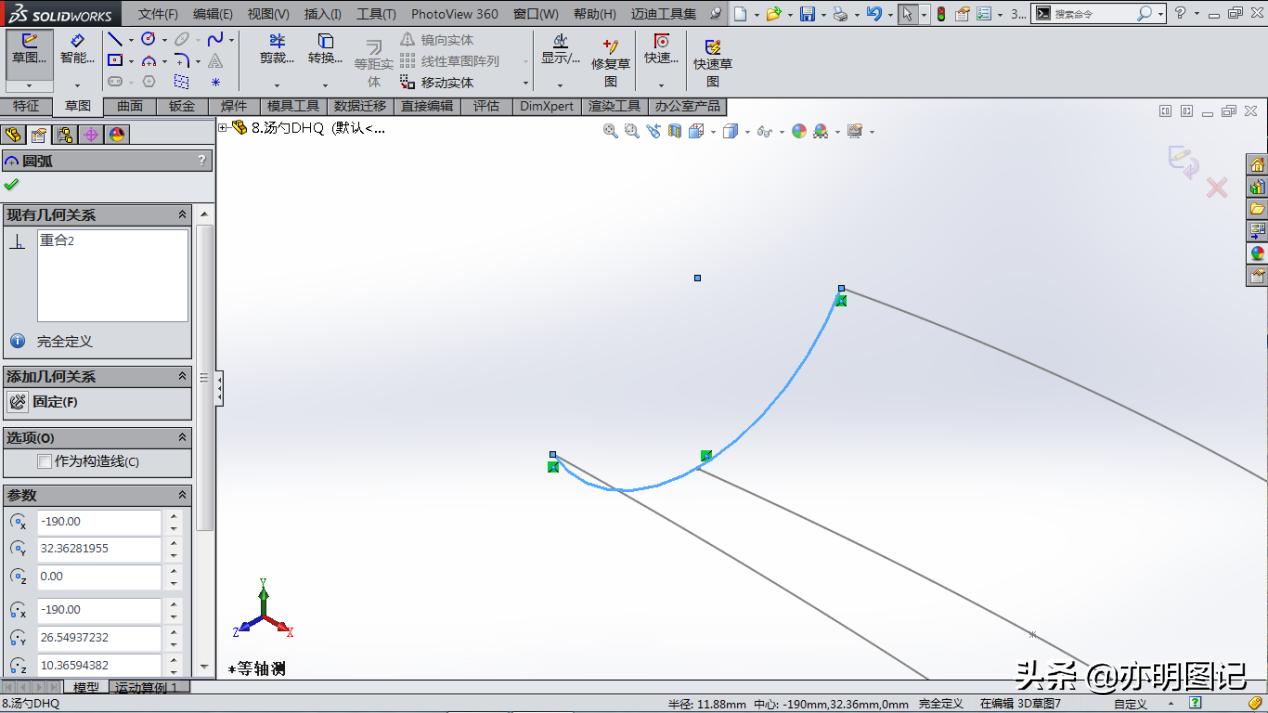

14、再次绘制3D草图 圆弧：圆弧的端点、中点分别与汤勺的下边线草图、两条交叉曲线重合；

15、再绘制一个3D草图 圆弧：圆弧的端点、中点分别与汤勺的下边线草图、两条交叉曲线重合；

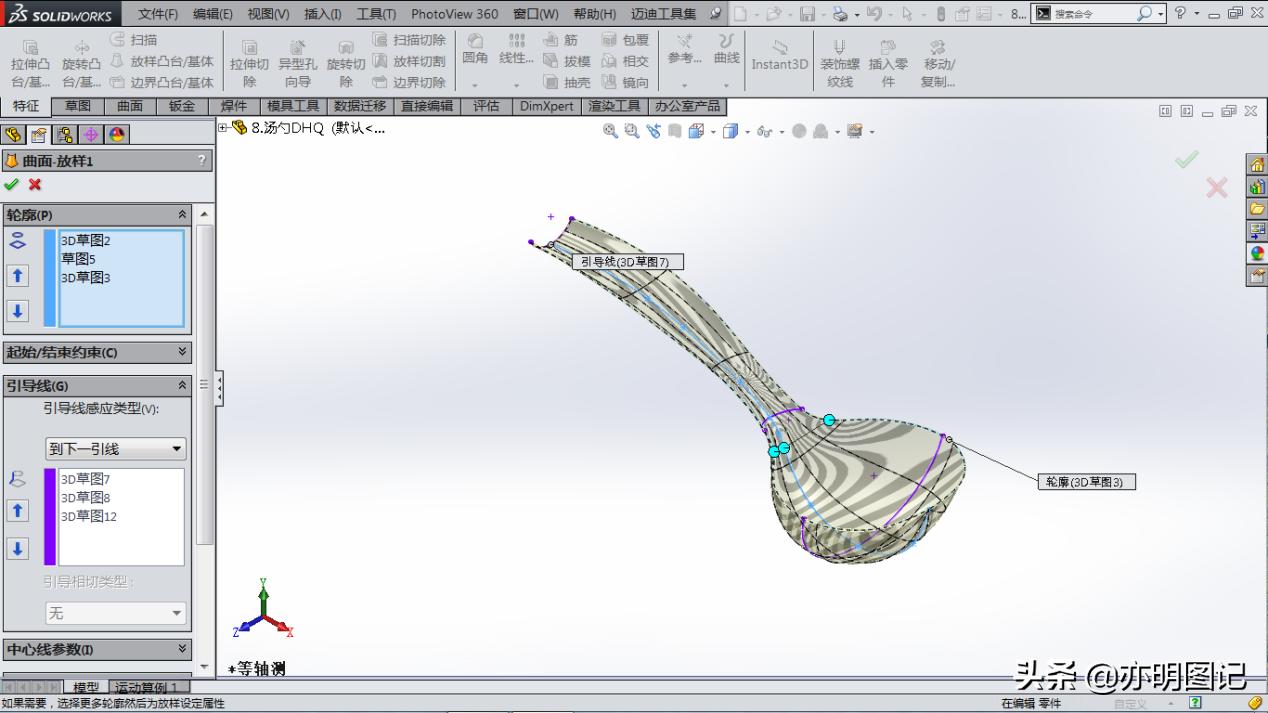

16、放样曲面：轮廓选择汤勺的下边线草图和两个交叉曲线草图；引导线选择绘制的三个3D草图圆弧；

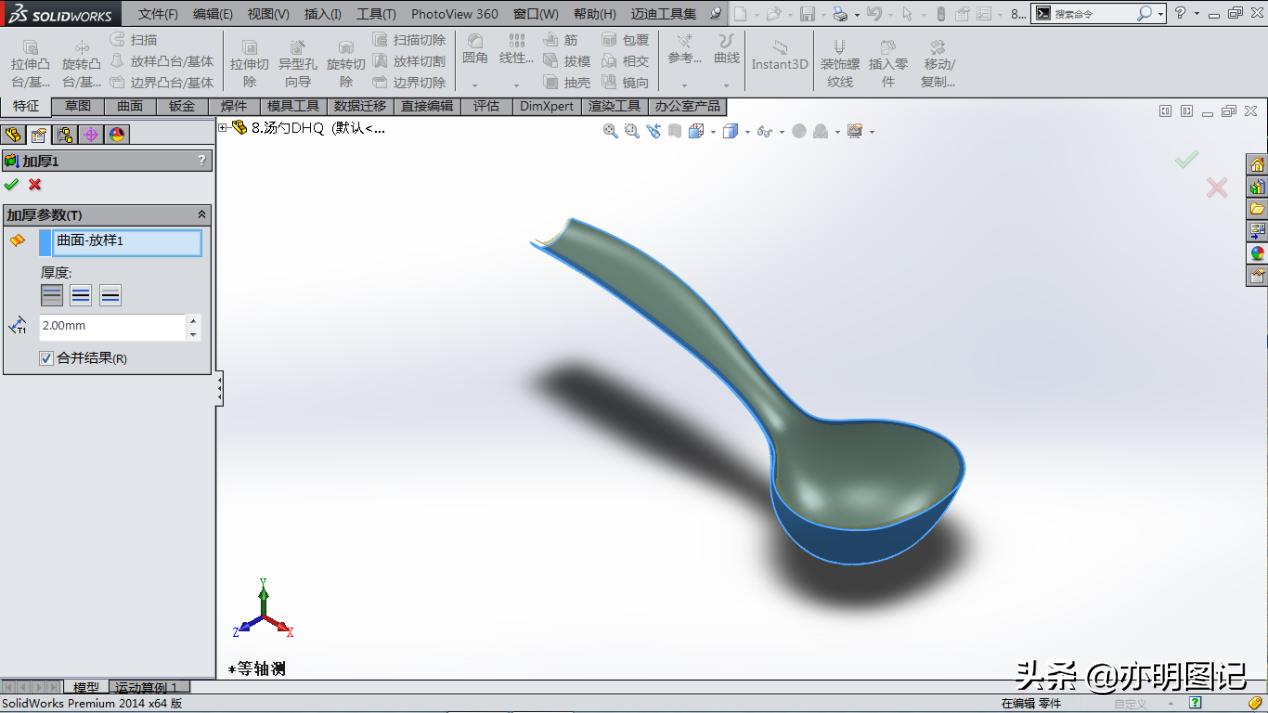

17、加厚曲面：厚度2；

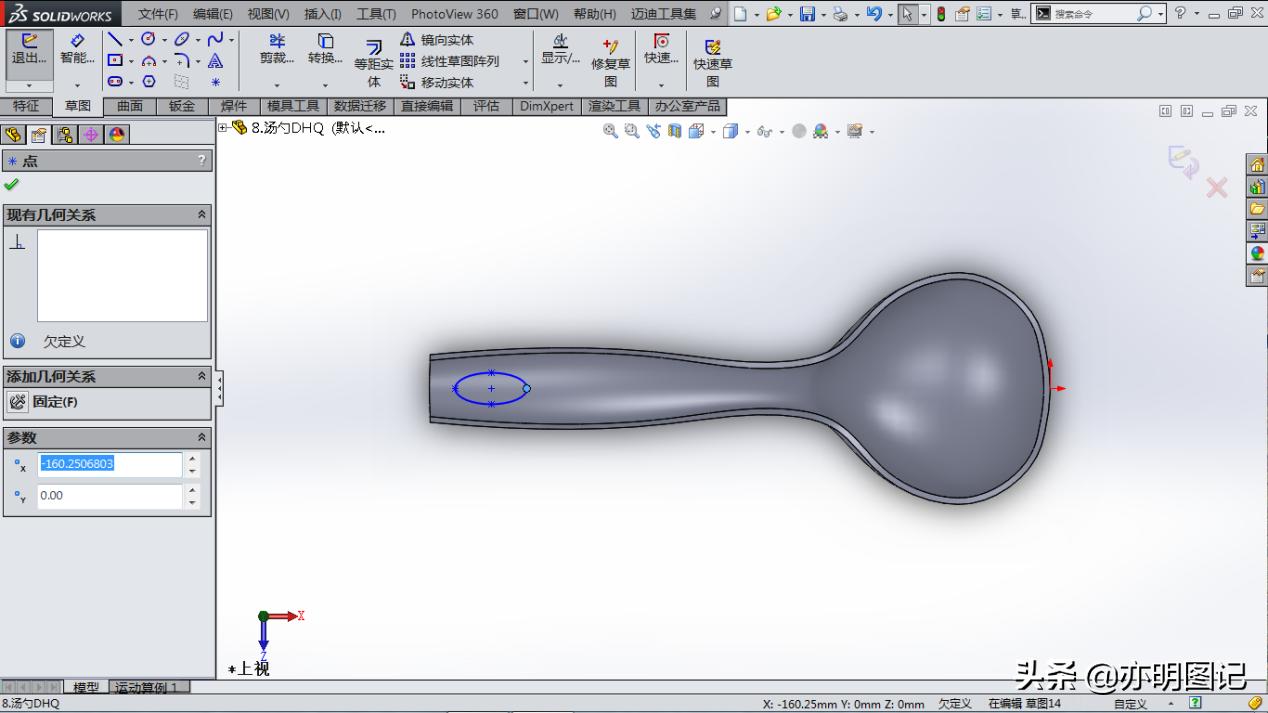

18、在上视基准面上绘制草图 椭圆；

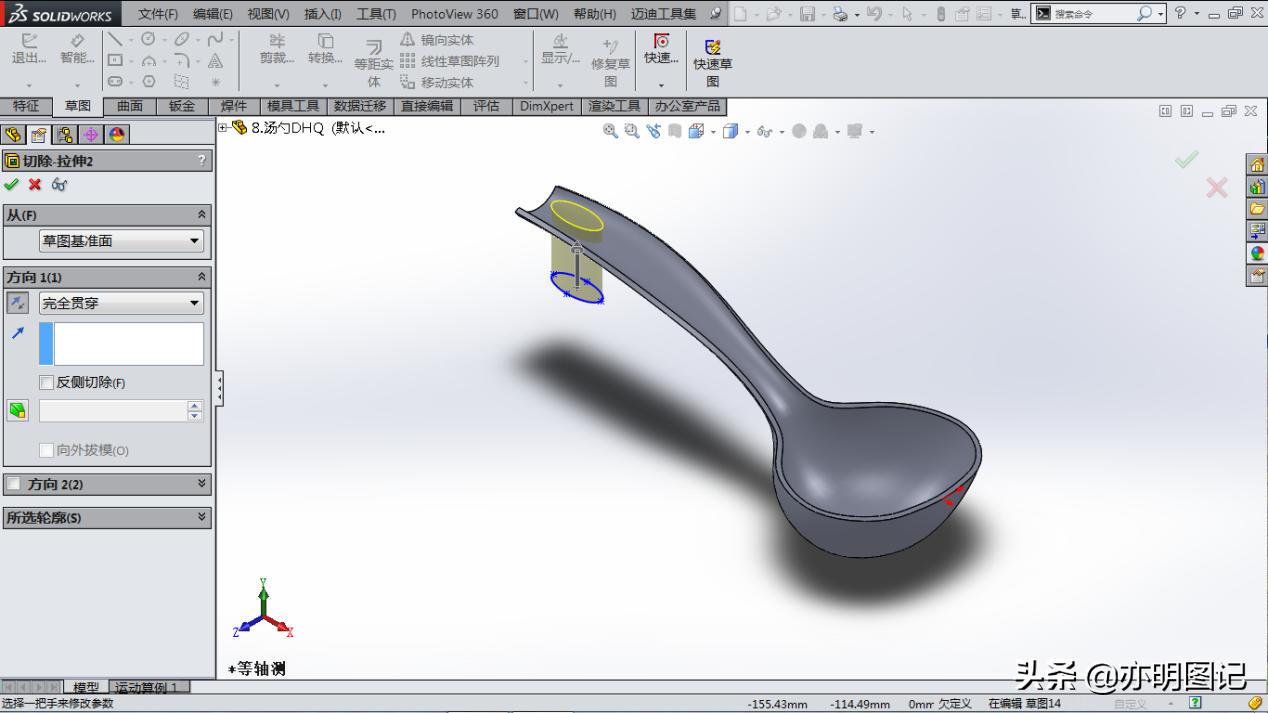

19、拉伸切除：完全贯穿；

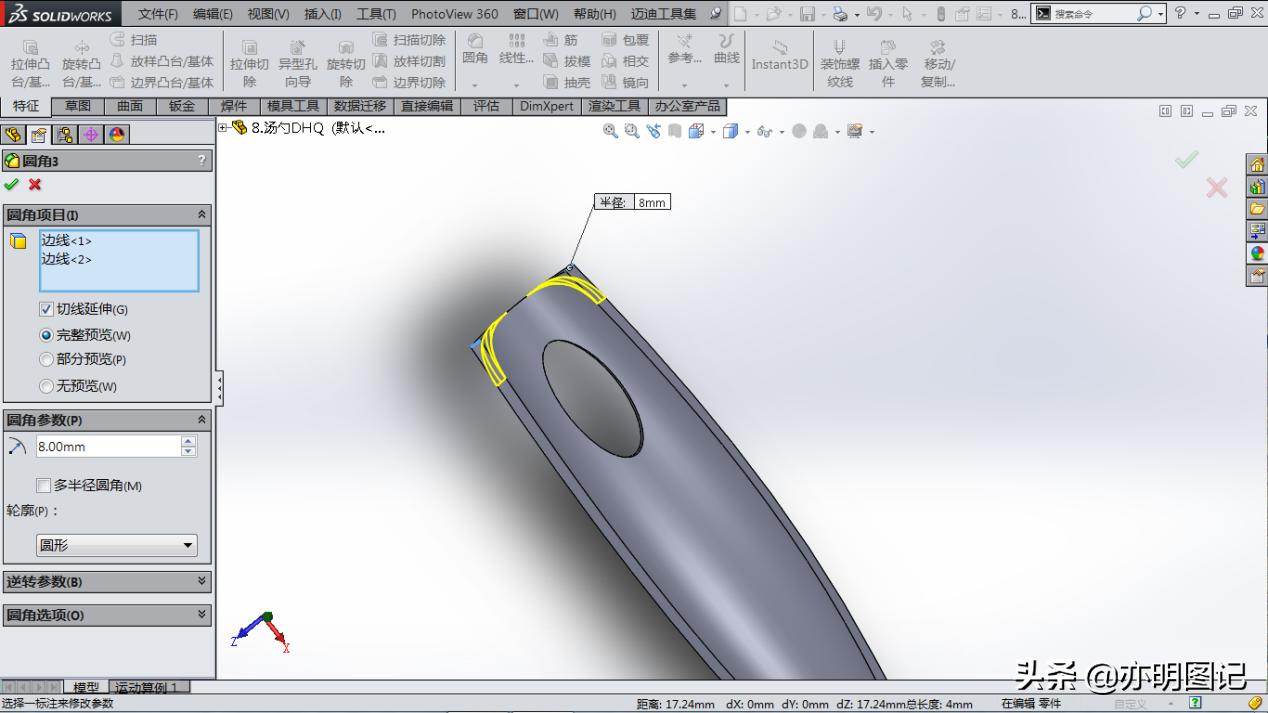

20、倒圆角：半径8；

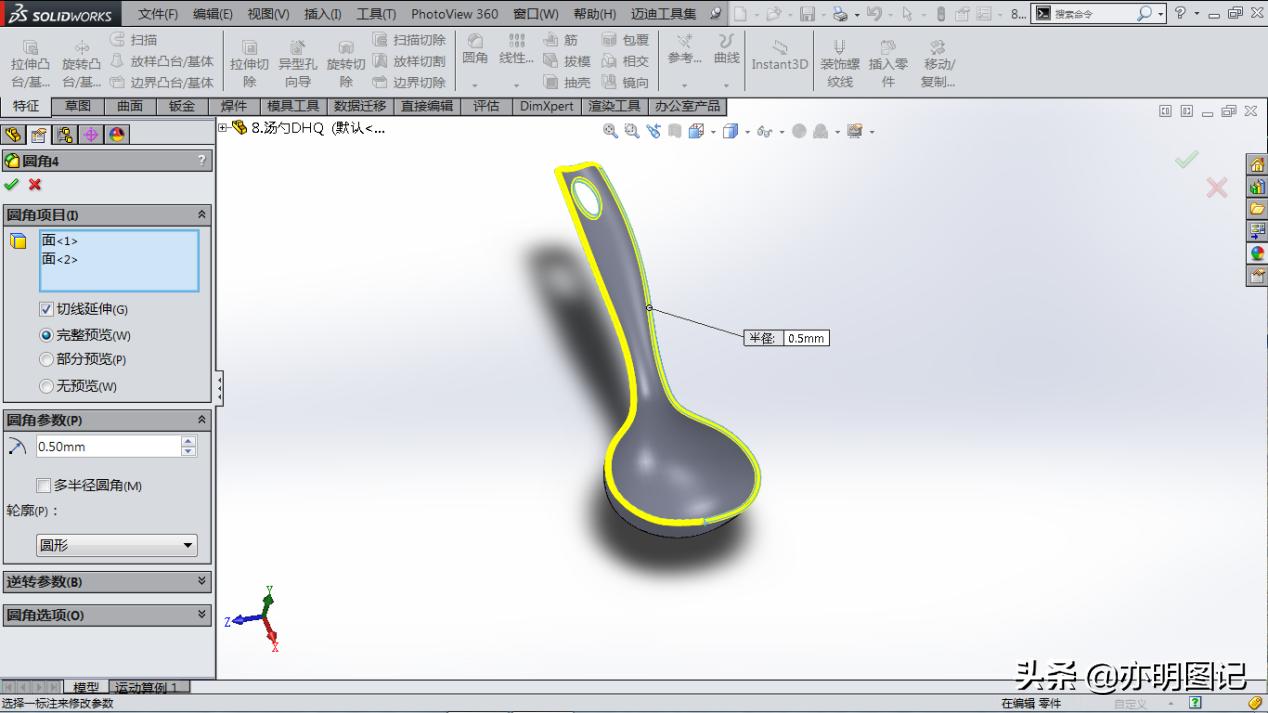

21、倒圆角：半径0.5；

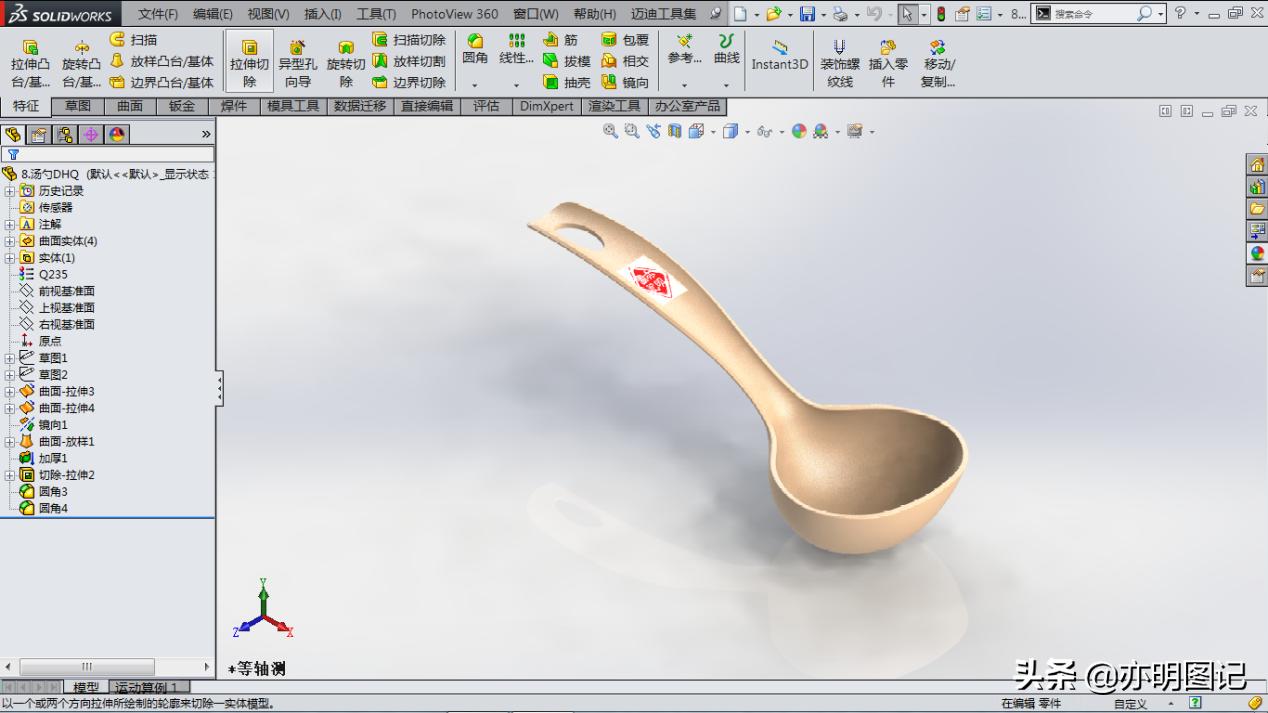

22、添加外观颜色；

完成。
