地铁隧道

★墨师兄口诀：管严短，强快勤

十八字"方针：即 管 超前、 严 注浆、 短 开挖、 强 支护、 快 封闭、 勤 量测

★墨师兄口诀：小学开支防讹

浅埋暗挖法施工步骤是:

①先将 小 导管打入地层，

②然后注人水泥或化 学 浆液，使地层加固，

③再进行短进尺 开 挖(一般每个循环在0.5-1.0m左右) ，

④施做初期 支 护，

⑤随后施做 防 水层，

⑥最后完成 二 次衬砌。

★墨师兄口诀：弟弟护鸡

地下水控制 包括基坑开挖影响深度内的 潜水 、 微承压水 与 承压水 控制，应根据：

①工程 地 质、②水文 地 质条件、③ 基 坑周边环境要求、④支 护 结构形式 选用截水、降水、回灌或其组合方法。

★墨师兄口诀：管真喷

当基坑开挖 较深 ，基坑 涌水量大 ，且 有围护结构 时，应选择 井点降水方法 。即用 ① 真 空(轻型)井点、② 喷 射井点、③ 管 井。

★墨师兄口诀：悬单多

围护结构一般是在开挖面基底下有一定插入深度的 板（桩）墙结构 ；板（桩）墙有 ① 悬 臂式② 单 撑式③ 多 撑式。

★墨师兄防混口诀：SM我

SMW工法桩 （SMW是Soil Mixing Wall的缩写。怎么记？SMW就是SM我，也就是你被SM了）

★墨师兄口诀：回抓鸡

目前使用的成槽机械，按其工作原理可分为 抓 斗式、冲 击 式和 回 转式等类型。

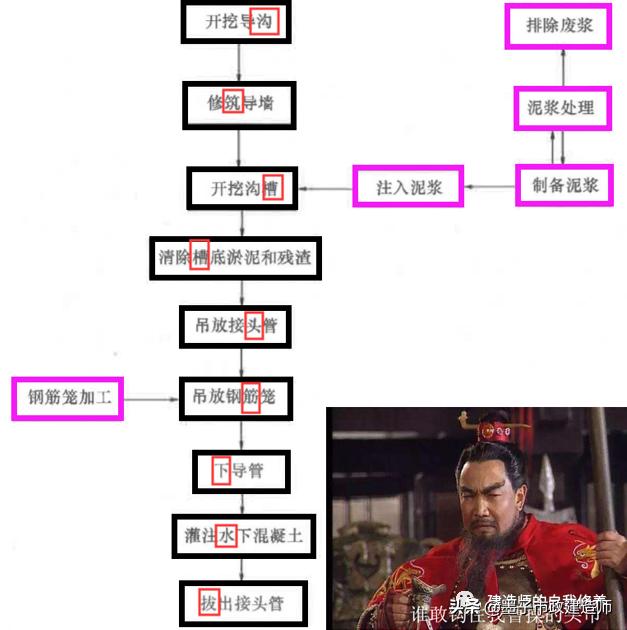

★墨师兄口诀：钩住曹操头巾下水吧

★墨师兄口诀：

★柔性接头：圆BOxie公欲

★刚性接头：十一插

地下连续墙的 槽段接头 应按下列 原则选用 :

地下连续墙宜采用

① 圆 形锁口管接头、

② 波 纹管接头、

③ 楔 形接头、

④ 工 字钢接头 或

⑤混凝土 预 制接头 等 柔性接头 。

当地下连续墙作为主体地下结构 外墙 ，且需要形成 整体墙体 时，宜采用 刚性接头 ；刚性接头可采用

① 一 字形 或

② 十 字形穿孔钢板接头 、

③钢筋承 插 式接头 等 。

★墨师兄口诀：近水挖荷 （联想挖荷花）

确定导墙形式时应考虑下列因素: ①开 挖 范围的地质条件，② 荷 载情况，③地下连续墙施工时对邻 近 建(构)筑物可能产生的影响，④地下 水 状况。

★墨师兄泥浆口诀：过年屁含米

泥浆应根据地质和地面沉降控制要求经试配确定，并在泥浆配制和挖槽施工中对泥浆的 相对 密 度 、黏 度、 含 砂率 （注意不是含水率） 和 p H值 等主要技术性能指标进行检验和控制。

★墨师兄口诀：周边支护失稳，内力异常渗漏 （联想武侠小说段誉吸人内力）

发生下列 异常情况 时,应 立即停止开挖 ,并应立即查清原因和及时采取措施后,方可继续施工:

1) 支护 结构变形达到设计规定的控制值或变形速率持续增长且不收敛。

2)支护结构的 内力 超过其设计值或突然增大。

3)围护结构或止水帷幕出现 渗漏 ，或基坑出现流土、管涌现象。

4)开挖暴露出的 基底 出现明显异常(包括新性土时强度明显偏低或砂性土层水位过 高造成开挖施工困难)。

5)围护结构发生 异常 声响 。

6)边坡或支护结构出现 失稳 征兆 。

7)基坑 周边建(构)筑物等 变形过大或已经开裂

★墨师兄口诀：小生刚加环

控制基坑变形的主要方法有:

维护结构 刚 度，入土 深 度，减 小 开挖尺寸和支撑时间， 加 固土体，降水控制 环 境影响

★墨师兄口诀：水深底固

保证深基坑坑底稳定的方法有 加深围护结构入土 深 度 、 坑底土体加 固 、 坑内井点降 水， 适时 施作 底 板结构 。

★墨师兄口诀：蹲在裙边，左抽右扇满堂红

按平面布置形式分类，基坑内被动土压区加固形式主要有 墩 式加固、 裙边 加固、 抽 条加固、格 栅 式加固 和 满堂 加固 。

★墨师兄口诀：电劈丫头

在地基处理中，注浆工艺所依据的理论主要可分为 ①渗 透 注浆、② 劈 裂注浆、③ 压 密注浆和④ 电 动化学注浆 四类。

★墨师兄口诀：触表面

注浆加固土的强度具有较大的离散性， 注浆检验 应在加固后 28d进行 。可采用

① 标 准贯入、②轻型静力 触 探法 或 ③ 面 波 等方法检测加固 地层均匀性 。

★墨师兄口诀：ji孔管喷吧

高压喷射注浆的工艺流程: ①钻 机 就位②钻 孔 、③置入注浆 管 ④高压 喷 射注浆⑤ 拔 出注浆管。

★墨师兄口诀：开心试探

高压喷射加固效果采用 ：① 开 挖检查 、 ②钻孔取 芯 、③标准贯入 试 验、④动力 触 探 等方法检查。

★墨师兄口诀：自然鸡压泥土

按 支护地层 的形式分类，主要分为 自然 支护式、 机 械支护式、 压 缩空气支护式、 泥 浆支护式、 土 压平衡支护式 5种类型。

★切边先保中形棍 （联想打狗棍切边）

刀盘体 由钢结构焊接而成 ，刀具可分为: 滚 刀、 切 刀、 边 缘 刮刀 、 仿 形 刀、 保 径刀、 先 行刀、 中 心刀 等。

★墨师兄口诀：吕布惩治小姐 （率布承置小结）

刀盘设计时，应充分考虑刀盘的① 结 构形式 、② 支 承 方式 、③ 开口 率 、④ 开口大 小 和分 布 、⑤刀具的布 置 等因素。

★墨师兄口诀：摸shen变软

土压平衡盾构用开挖出的 土料 作为 支撑开挖面稳定 的介质，对作为支撑介质的士料， 要求其具有①良好的 塑性 变 形、② 软 稠度、 ③内 摩 擦角小 及 ④ 渗 透率小 。

★墨师兄口诀：聚众泡水润黏妹

除软黏土外，一般土壤不完全具有这种特性，需进行改良。改良的方法通常为， 加 水 、膨 润 土、 黏 土、C M C、 聚 合物 或 泡 沫 等，根据土质情况选用。

★墨师兄口诀：教官送千刀寻良将 （铰管送千刀循良浆，联想林教头用好刀找良将）

盾构选型与配置应适用、可靠、先进、经济，配置应包括： ① 刀 盘、②推进 千 斤顶、③ 管 片拼装机、④螺旋输 送 机、⑤ 铰 接装置、⑥泥水 循 环系统 或 渣土改 良 系统、⑦注 浆 系统 等。

★墨师兄口诀：经纪人仙逝 （你的经纪人没考过一建，一气之下仙逝了）

选型的基本原则： 适用性原则，技术先进性原则，经济合理性原则

★墨师兄口诀：直速娶智障 （直速曲质障）

刀具的选型和配置应根据 地 质 条件 、 开挖 直 径 、 切削 速 度 、 单次连续掘进 里 程 、 最小 曲 线半径 及 地下 障 碍物 情况等确定。

★墨师兄口诀：妮妮狡猾骗刀壳，皮罗气炸压尾注 (妮妮骗了C罗的刀盒，调皮的C罗气炸了，就拿私房钱区赌博压尾注了)

盾构现场验收应满足盾构设计的 主要功能 及 工程使用 要求，验收项目应包括下列内容:

1)盾构 壳 体。

2) 刀 盘。

3)管 片 拼装机。

4) 螺 旋输送机(土压)

5) 皮 带输送机(土压)

6) 泥 水输送系统(泥水)

7) 泥 水处理系统(泥水)

8)同步 注 浆系统

9)集中润 滑 系统

10)液 压 系统

11) 饺 接装置

12)电 气 系统

13) 渣 土改良系统

14)盾 尾 密封系统

★墨师兄口诀：圣经强

盾构工作井洞口土体加固与一般地基加固的不同之处是不仅仅要有① 强度 要求（放坍塌），还要有② 渗透性 要求（防水），在此基础上，还要考虑③ 经济性 要求（控制造价）

★墨师兄口诀：高层浆冻化 （联想你吃的高层高筒冰淇凌化掉）

常用的加固有 化 学注浆法 、 砂 浆 回填法 、 深 层 搅拌法 、 高 压旋喷注浆法 、 冷 冻 法 等。

★墨师兄口诀：雏ji分段收

盾构接收一般按下列程序进行:

洞门凿 除 →接收 基 座的安装与固定→洞门 密封 安装→到达 段 掘进→盾构接 收 。

★墨师兄口诀：mo透流稠

在土压平衡工况模式下渣土应具有以下特性: 1)良好的 塑流状 态。2)良好的 黏 稠度。3)低内 摩 擦力。4)低 透 水性。

★墨师兄口诀：开波飞机

作为掌握开挖面状态的 开 挖面探查法 ，和土压平衡盾构一样，也有使用 机 械触探法 或 非 接触性电磁波、超声 波 调查法 的。

★墨师兄口诀：地方深YExing强

注浆压力 应根据： 地 质条件、注浆 方 式、管片 强 度、设备 性 能、浆 液 特性 和 隧道埋 深 等因素确定。

★墨师兄口诀：条状腰

同步注浆的充填系数应根据 ①地层 条 件②施工 状 态 和 ③环境 要 求 确定，充填系数宜为1.30 -2.50。

★墨师兄口诀:球场竖向谁准放三个低水平边卫

（区分竖向位移和水平位移监测设备口诀： 球场竖向谁准放三个低水平边卫 ，联想足球比赛，哪个教练谁敢只放三个水平低的边后卫去防住我们梅老板）

竖向位移 监测可采用 水准 测量 方法，水准基点应埋设在 变形影响范围外 ，且 不得少于 3个 ；

水平位移监 测可采用 边 角测量 或 卫 星定位 等方法，并应建立 水平位移监测控制网 ，水平位移监测 控制点 宜采用具有强制对中装置的 观测墩 和 照准装置 ；

★墨师兄口诀：管超深

根据 地质条件、地下水状况、施工方法 以及 环境条件 等因素，地层 超前预支护 及 预加固 可采取下列措施: (1) 超 前小导管注浆加固(2) 深 孔注浆(3) 管 棚支护。

★墨师兄口诀：单戏双波

超前小导管注浆材料可采用： ①普通水泥 单 液浆、②改性水 玻 璃浆、③水泥一水玻璃 双 液浆、④超 细 水泥 等注浆材料。

★墨师兄口诀：乱入ya头脸劈浆

注浆工艺应简单、方便、安全，应根据土质条件选择注浆工艺(法)。

砂卵石地层 中宜采用 渗入 注浆法 （乱入） ；

砂层 中宜采用 挤压、渗透 注浆法 （傻丫头）；

粘土 层中宜采用 劈裂 或 电动硅化注浆法 （脸劈浆）

★墨师兄口诀：土药水见效

深孔注浆加固的浆液的材料和类型应综合考虑① 土 质条件 、② 注浆 要 求 、③ 地下 水 状况 、④ 周围环境条 件 及⑤ 效 果要求 等因素；且应经 现场试验 确定。

★墨师兄口诀：进孔时辰勇勇勇

深层注浆加固钻孔 应按 先外圈、后内圈 、 跳孔施工 的顺序进行。钻孔时，应按规范要求作好 施工记录 ，包括 孔 号、 进 尺、 时 间、地 层 、 涌 水位置、 涌 水量和 涌 水压力 等内容，并应根据现场条件及时调整施工工艺参数

★墨师兄口诀：放ji钻入浆口

管棚施工工艺流程: 测 放 孔位→钻 机 就位→水平 钻 孔→压 入 钢管→ 注 浆 (向钢管内和管周围土体) →封 口 。

★墨师兄防混口诀：程珊珊恨武总 （程33横5纵）

格栅架立 纵 向 允许偏差应为 ± 5 0mm ， 横 向 允许偏差应为: ± 3 0mm ， 高 程 允许偏差应为 ± 3 0mm 。

★墨师兄口诀：防排截堵揉制治

《 地下工程防水技术规范 》GB50108-2008规定: 地下工程防水 的设计和施工应遵循 “ 防、排、截、堵 相结合，刚 柔 相济，因地 制 宜，综合 治 理” 的原则。

★墨师兄口诀：以刚夺茵总

《 地铁设计规范 》GB50157-2013规定:应遵循“ 以 防为主， 刚 柔结合， 多 道防线， 因 地制宜， 综 合治理 ”的原则，采取与其相适应的防水措施。

★墨师兄口诀：防水排毒

施工期间的 防水 措施主要是 排 和 堵 两类

★墨师兄口诀：专吹管cha孔

地表锚杆施工工序 ： 先 钻 孔→ 吹 净钻孔→用灌浆 管 灌浆→垂直 插 入锚杆杆体→ 孔 口将杆体固定

★墨师兄口诀：中指自mo出浆

锚杆类型应根据地质条件、使用要求及锚固特性进行选择，可选用：

① 中 空注浆锚杆、②树 脂 锚杆、③ 自 钻式锚杆、④砂 浆 锚杆 和 ⑤ 摩 擦型锚杆。

★墨师兄口诀：电条铺满 （联想城中村的电线满满地铺在天空）

卷材防水层采用 满 粘法 施工时, 搭接允许宽度值为80m ;采用 空 铺法、 点 粘法、 条 粘法 施工时,搭接允许宽度值为 100mm 。（防止出多选题，问你有什么方法来搭接卷材）

★墨湿兄口诀：技术社会自然上下查 （说现在是技术型社会，你要生存，你自然要去调查了解他）

隧道施工调查研究、收集有关 资料 ：包括

① 社会 调查、② 自然 调查、③地 上 地 下 构筑物调查、④技术经济条件调 查 。

★墨师兄口诀：土砌水 （联想土克水）

隧道施工 方案 ，主要包括 土 方开挖、衬 砌 结构、防 水 结构 等。

★墨师兄口诀：济公面深水

地铁基坑 所采用的围护结构形式很多，其施工方法、工艺和所用的施工机具也各异；因此，应根据 基坑 深 度、 工 程地质和 水 文地质条件、地 面 环境条件 等（特别要考虑到城市施工特点），经 技 术经济综合 比较后确定。

★墨师兄口诀：螺旋反击

地铁明挖基坑中多采用 ① 螺 旋钻机、②冲 击 式钻机 和 ③正 反 循环钻机④ 旋 挖钻 等。

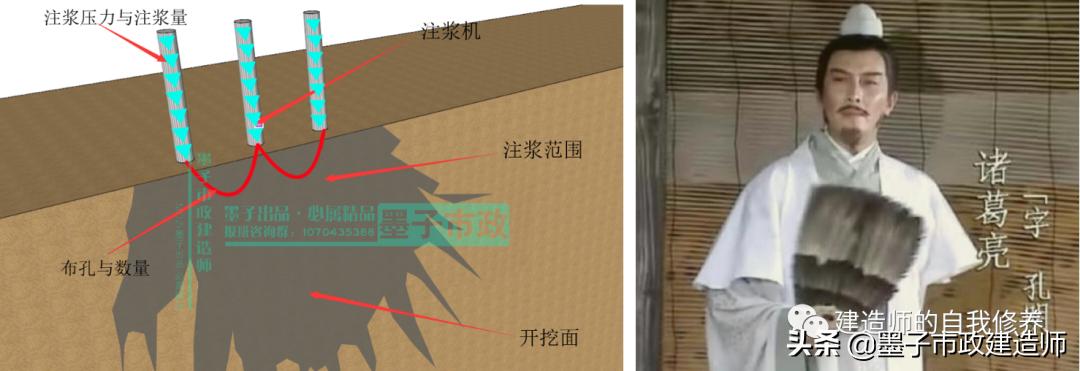

★ 墨师兄口诀：效力孔亮流芳（百世） （孔亮，即诸葛亮，字孔明，效力他就能流芳百世）

注浆设计包括 ①注浆 量 、②布 孔 、③注浆有 效 范围、④注浆 流 量、⑤注浆压 力 、⑥浆液配 方 等主要工艺参数，没有经验可供参考时，应通过 现场试验 确定上述工艺参数。

★墨师兄口诀：娃稳觉 （娃娃很安稳的在睡觉）

刀盘具有 三大功能 : (1)开 挖 功能。(2) 稳 定功能。(3) 搅 拌功能。

★墨师兄口诀：彻查性价比 （说你买东西，要彻查他的性价比）

盾构选型应遵循基本原则，采取科学的方法，经过 策 划、调 查 、可行 性 研究、综合 比 选评 价 等步骤，按照可行的程序进行。

★墨师兄口诀：版型方位

应根据设计要求，选择 管片类 型 、 排 板 方法 、 拼装 方 式 和 拼装 位 置 ；

★墨师兄口诀：地下洞口特殊对待

在下列施工场合应考虑采用 管棚进行超前支护 :

1) 穿越铁路 修建地下工程。

2) 穿越地下 和 地面结构物 修建地下工程。

3) 修建大断面 地下工程。

4) 隧道洞口 段施工。

5)通过断层 破碎带 等特殊地层。

6) 特殊 地段，如大跨度地铁车站、重要*物文**保护区、河底、海底的地下工程施工等。

★墨师兄口诀：jie污水强

冻结法主要优缺点:

主要优点: 冻结加固的地层 强 度高;地下 水 封闭效果好;地层整体固 结 性好;对工程环境 污 染小。
