渲染图
建模思路
a.先做出一个五边形面，两侧为半个六边形。
b.阵列出几个。用弯曲特征卷成半个或一个圆管。
c.继续阵列多个圆管。
d.再用弯曲特征弯曲成一个圆环。
e.这样做的好处是简单，但性能很差。
建模步骤

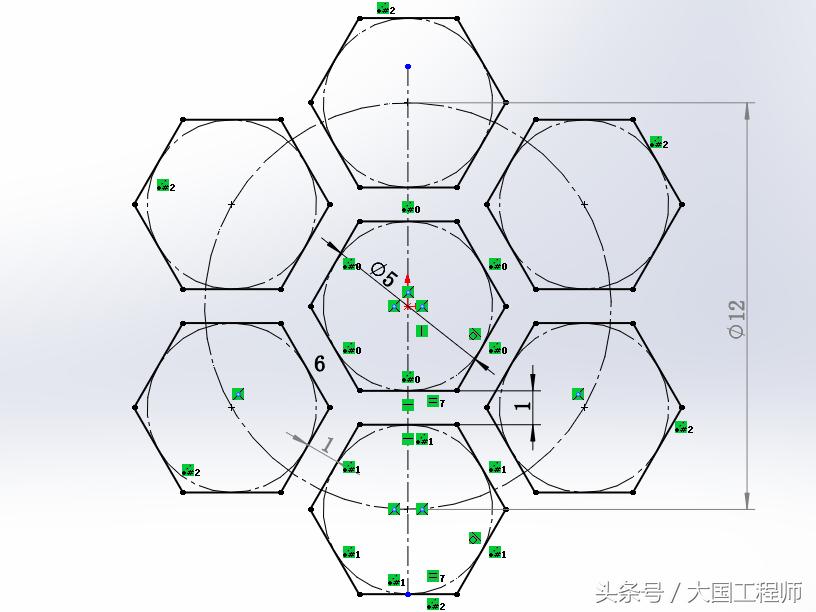

1.前视基准面，草绘7个六边形。退出草绘。

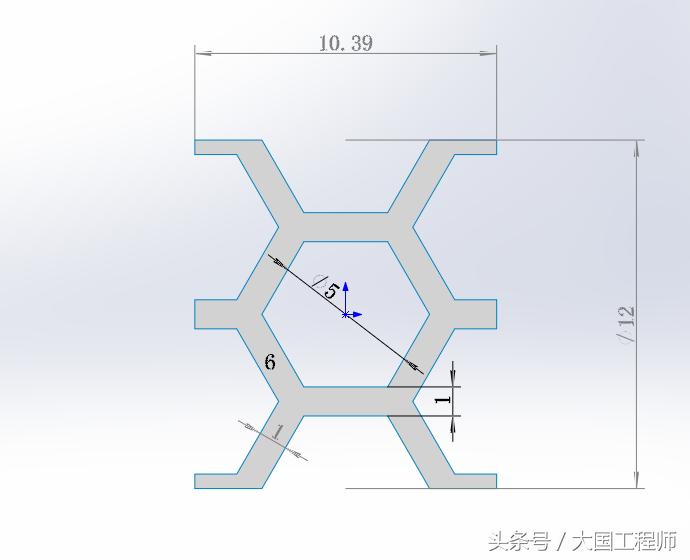

2.前视基准面，草绘矩形。在六边形中点上点两个点，与矩形重合。标注矩形，这两尺寸后面阵列时要用到。

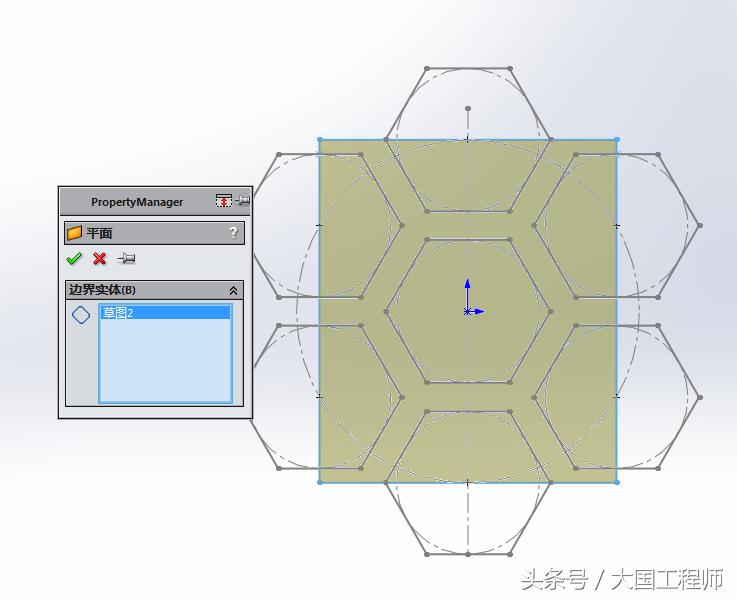

3.平面。

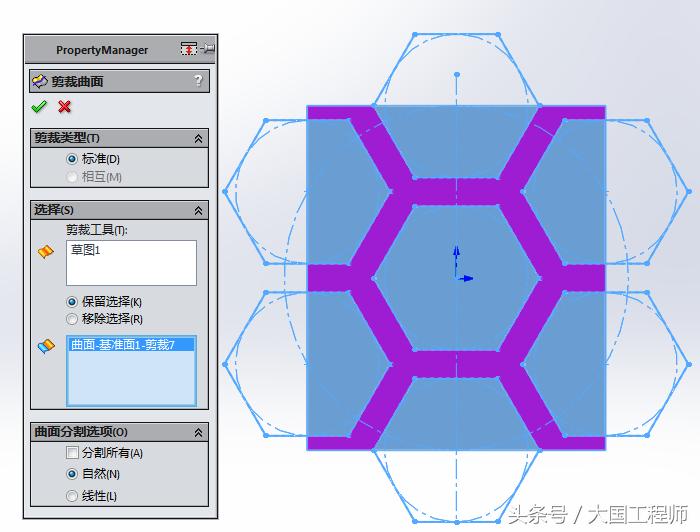

4.剪裁曲面。剪裁工具为草图1，保留紫色部分。
5.在左侧设计树——注解上右键——显示特征尺寸。

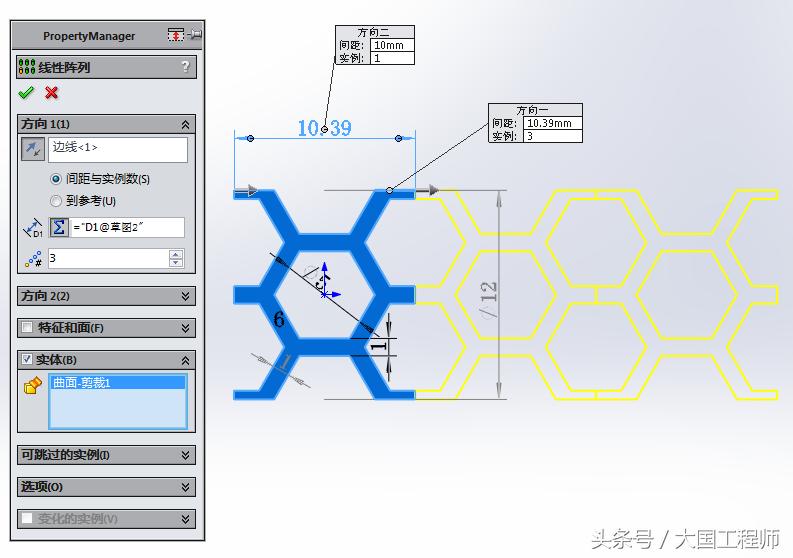

6.线性阵列——实体。方向点边线，间距点10.39这个尺寸。阵列3个。

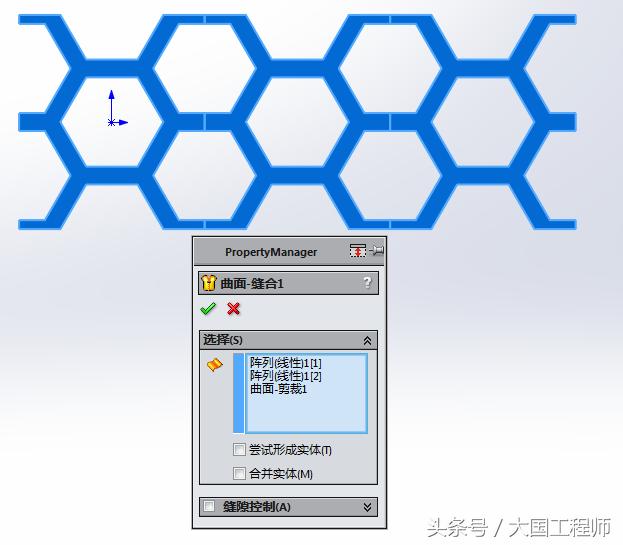

7.曲面缝合。

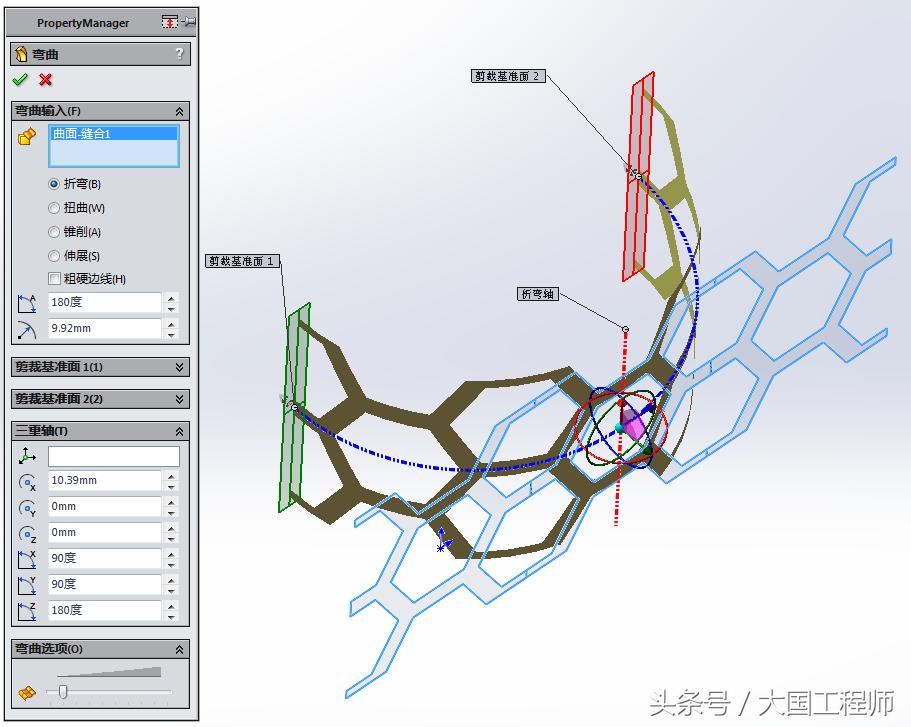

8.插入——特征——弯曲。选折弯，180度，半径是对应180度自动生成的。

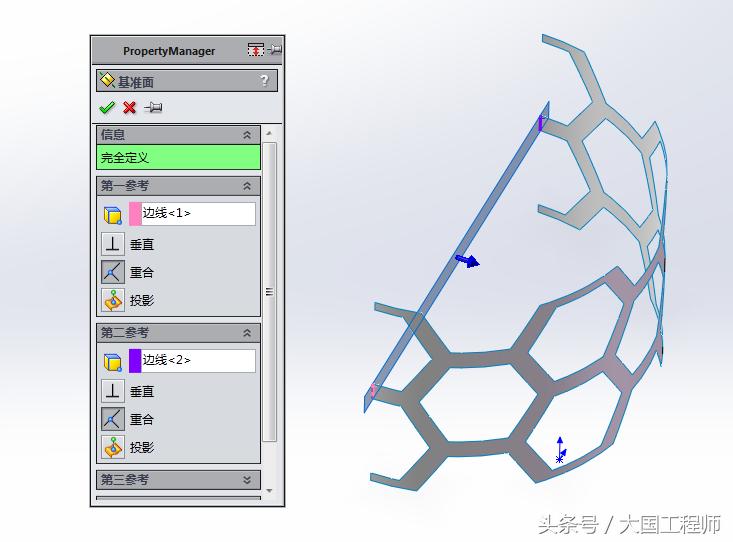

9.新建基准面，点两条边线。

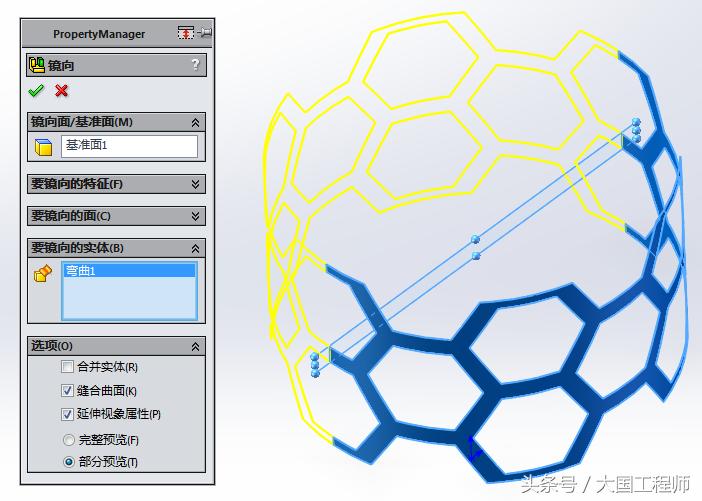

10.镜像——实体。缝合曲面。

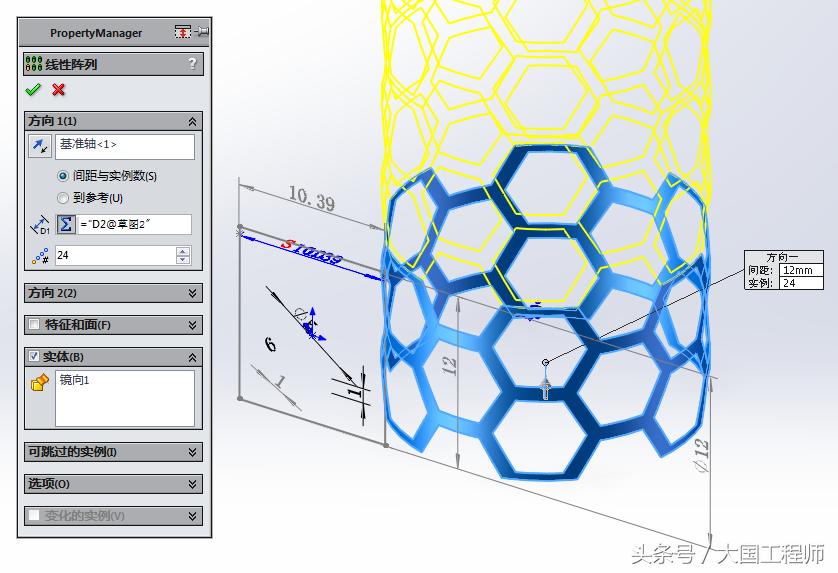

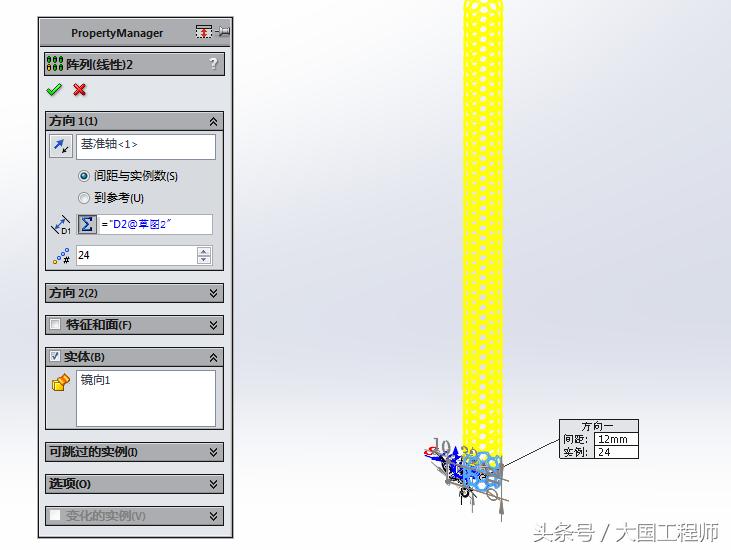

11.显示临时轴。线性阵列-实体，方向为临时轴，间距点尺寸12 。阵列24个（数量自己定）。
临时轴很短
12.曲面缝合。

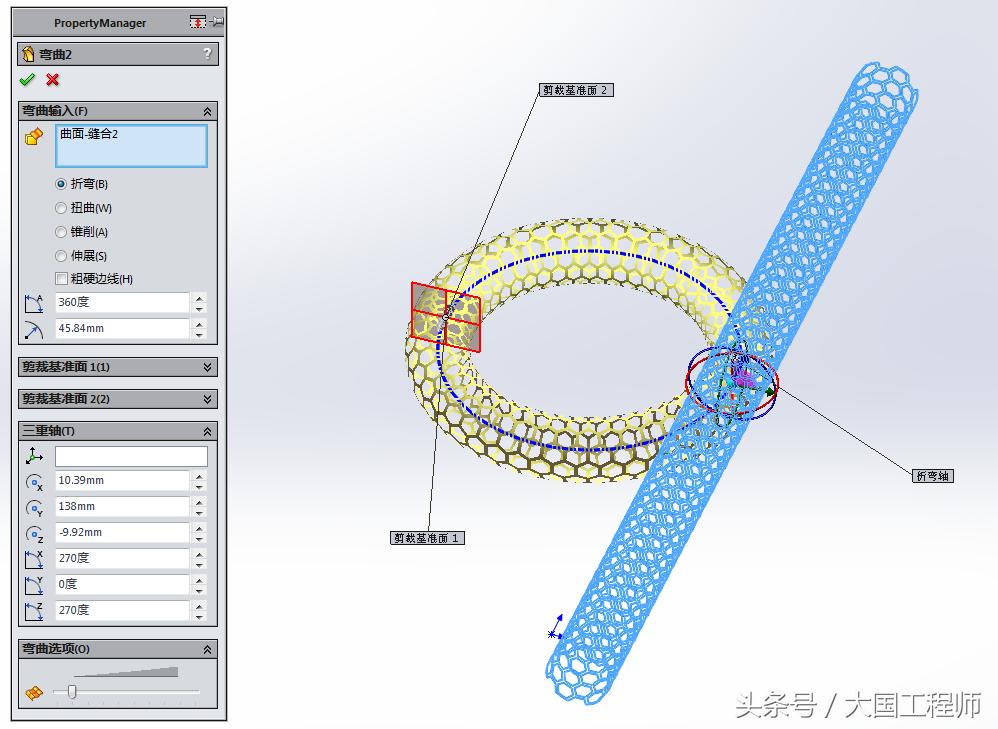

13.弯曲，360度。这一步很慢。

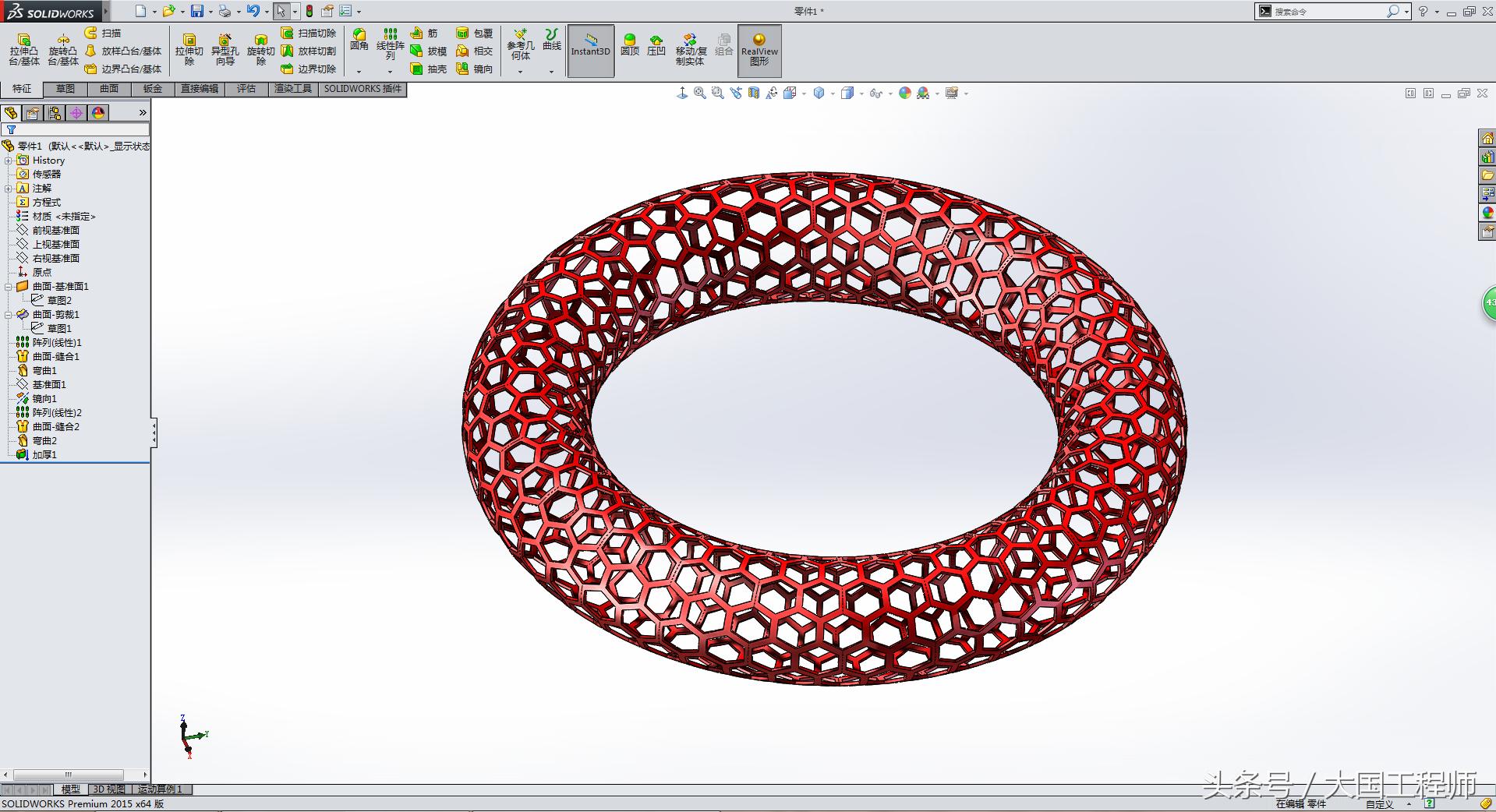

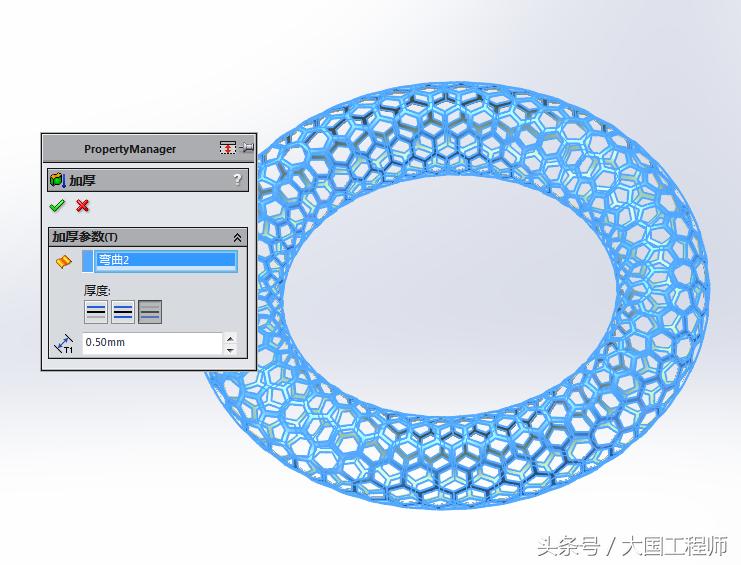

13.加厚。这一步更慢。
14.统计，可以看出最后的弯曲和加厚需要大量时间。

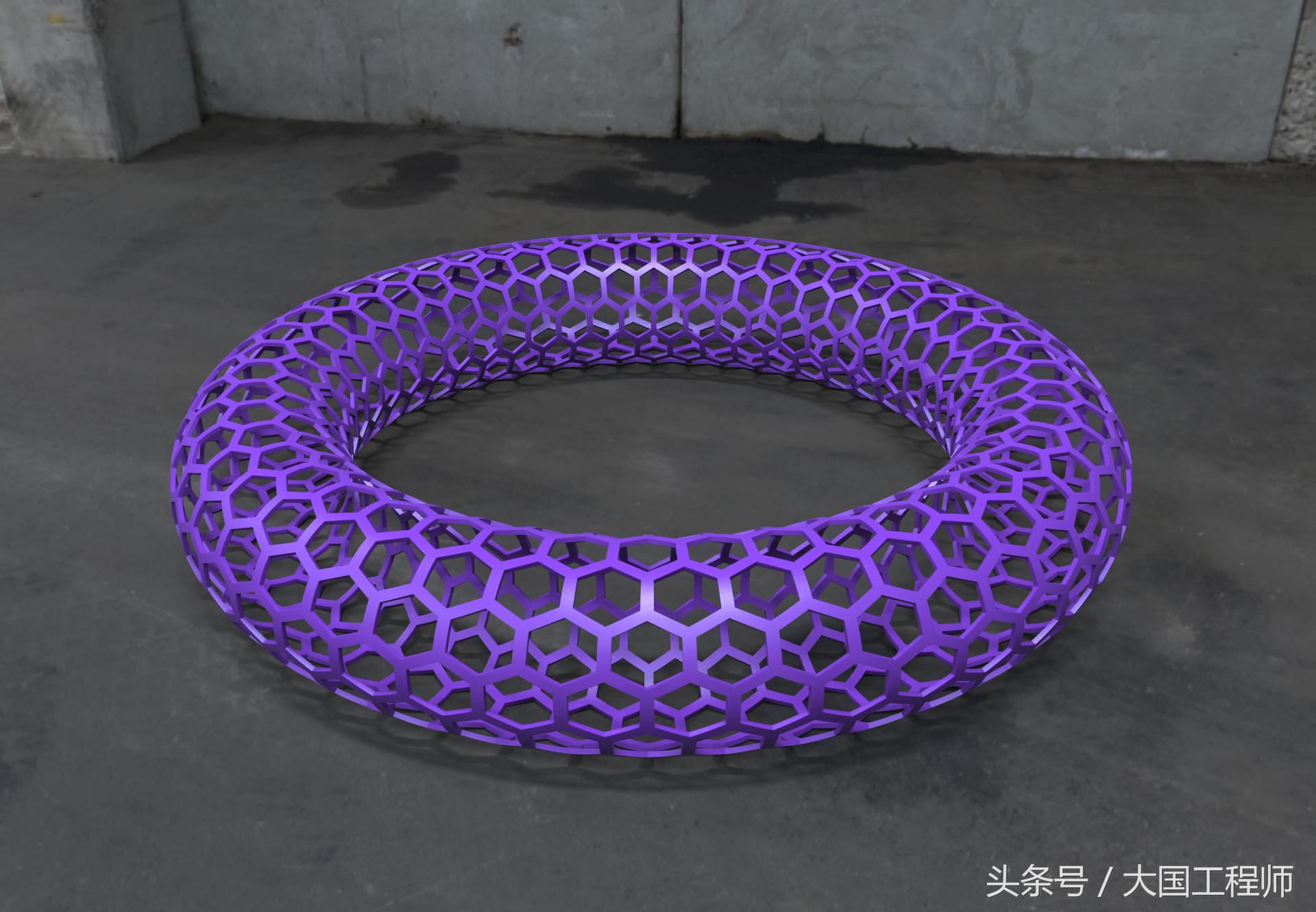

15.简单渲染一下。
