前言
夜间时户外出行，漆黑的环境里一支手电总是能带给人无穷的安全感。倘若这支手电除了提供照明外，还能作为*放播**器，来上一首自己心仪的曲子，那么晚间的时光就会显得更加美好了。
近期，充电头网拿到了一款来源于纳拓的音乐手电，除了能照明和*放播**音乐之外，还能作为移动电源给用电设备充电。可以说完美诠释了“一物多用”的概念，下面就让我们一起来看看他的内部用料和设计吧。
纳拓户外12合1雷鸣音乐手电开箱
包装正面中间是音乐手电的三维图示，上面是纳拓的品牌logo“NexTool"，最下面则是产品的名称”纳拓户外12合1雷鸣音乐手电“。
侧面印有表明产品功能的应用场景标识。
另一侧是产品另外五种应用场景，十分丰富。
背面印有产品包装清单、参数以及商家信息等。
包装盒内除了手电本身，还有一份说明书，以及附赠一根充电线材。
附带的是USB-A to USB-C线材，短线设计方便外带和使用。
手电本体采用三段式结构设计，采用6061铝合金材质外壳，灯头灰色配色并做了凸齿设计，金属感强并方便用户旋转，中间以及底部哑光，并印有NexTool品牌。
背面设有拾音氛围灯，可随声音变化律动，还支持充放电提示，各种场景都能胜任让用户身临其境。
灯头内置4色主灯，900流明高亮白光可实现245米远射距离，还有红、蓝、绿光，通过“+、-”按键可实现多阶亮度调整，无论是户外探索，还是露营活动、夜间垂钓，它都能轻松应对。
此外灯头内螺纹排气结构设计，伸缩调焦平稳流畅，阻尼舒适顺滑，新一代伸缩调焦控光更远更广。
中间设有隐藏式专利磁吸固定支架，实现360°照明角度调节，解放双手，轻松选取更佳照明角度。除了具有白光照明还有红光安全警示，适合车载检修，露营营灯等场景。

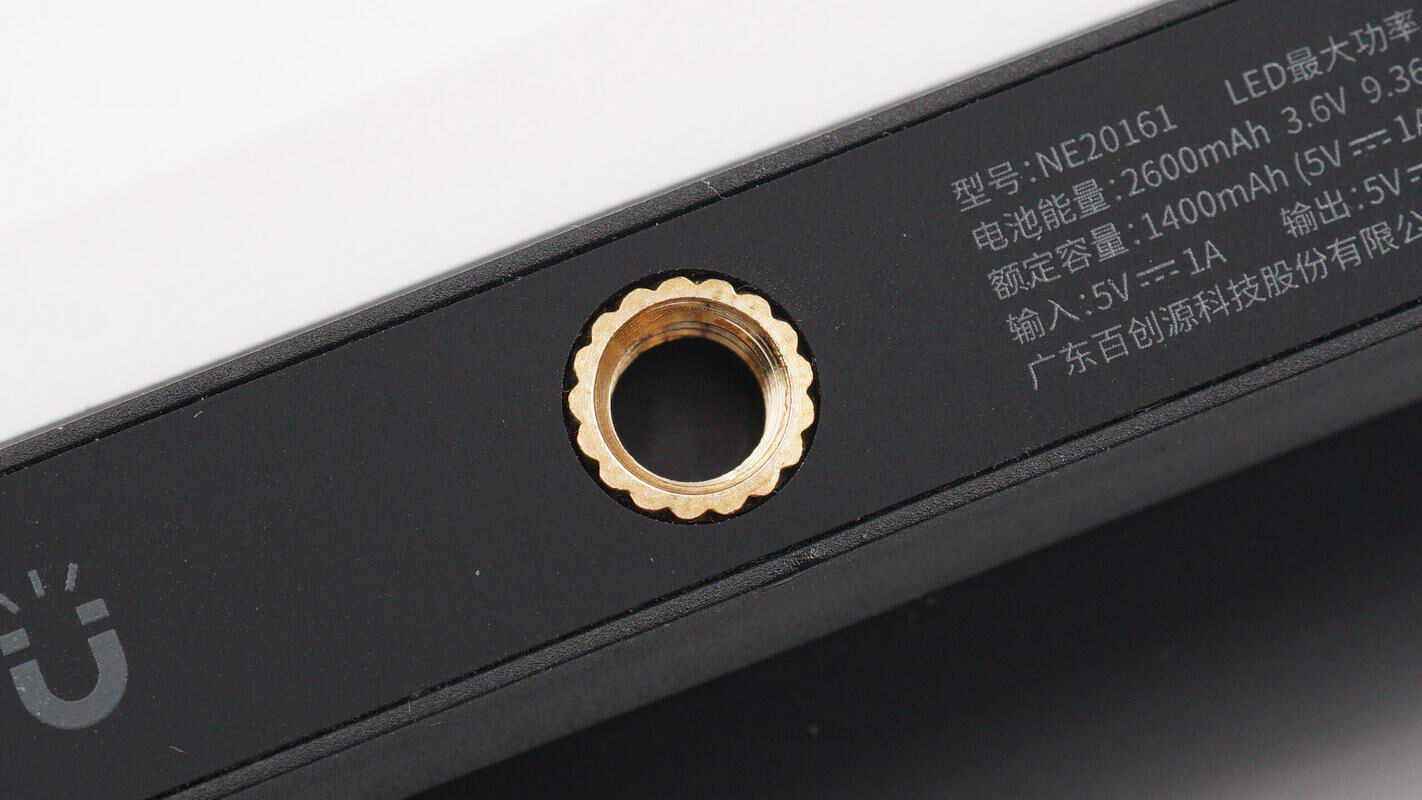

中间还设有螺丝孔，提供第二种强固定方式，以胜任更多使用场景。
胶垫上印有手电参数
型号：NE20161
LED最大功率：10W
电池能量：2600mAh 3.6V 9.36Wh
额定容量：1400mAh（5V1A）
输入：5V1A
输出：5V1A
制造商：广东百创源科技股份有限公司
尾部旋转隐藏式设计有USB-A和USB-C口，不用时可隐藏防尘防水溅等。
USB-C口仅支持充电输入。
手电底部设有开关键、音乐*放播**功能键以及灯光档位调节键。
使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A、DCP协议。
使用ChargerLAB POWER-Z KM003C测得通过USB-C口给手电充电的输入功率为4.94V 1.07A 5.28W。
纳拓户外12合1雷鸣音乐手电拆解
看完了这款手电的外观展示和功能测试，下面就进行拆解，看看内部的设计和用料。
首先拆下灯杯的铝合金固定压环，内部依次为橡胶密封圈，透镜和透镜定位环。
LED基板贴有绝缘片。
取下绝缘垫片继续拆解。
LED基板通过螺丝固定，基板上焊接四颗LED，分别为蓝，绿，红，白四个颜色。
取下LED基板，基板采用纯铜制成，涂有硅脂导热到外壳。

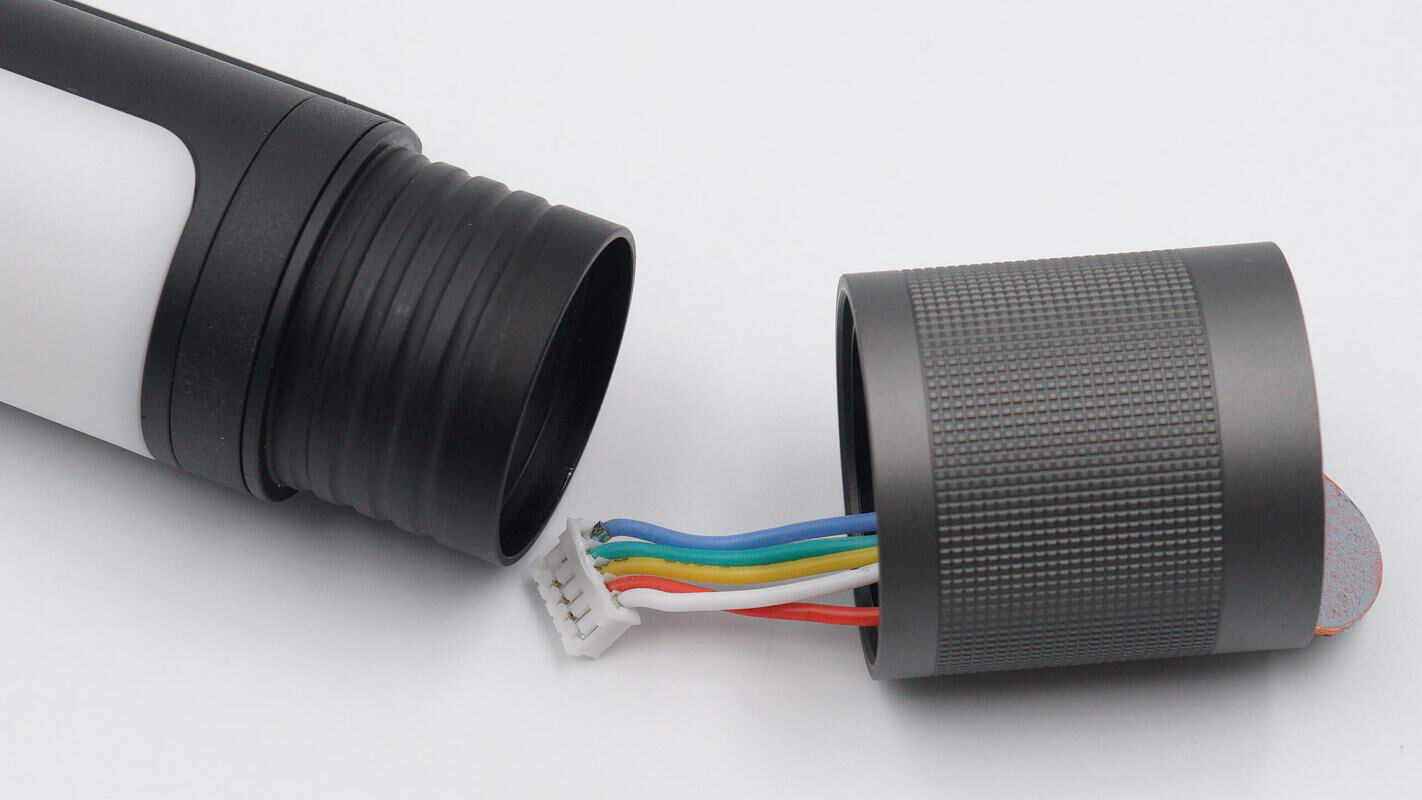

拔掉连接插头，分离灯头与手电主体。

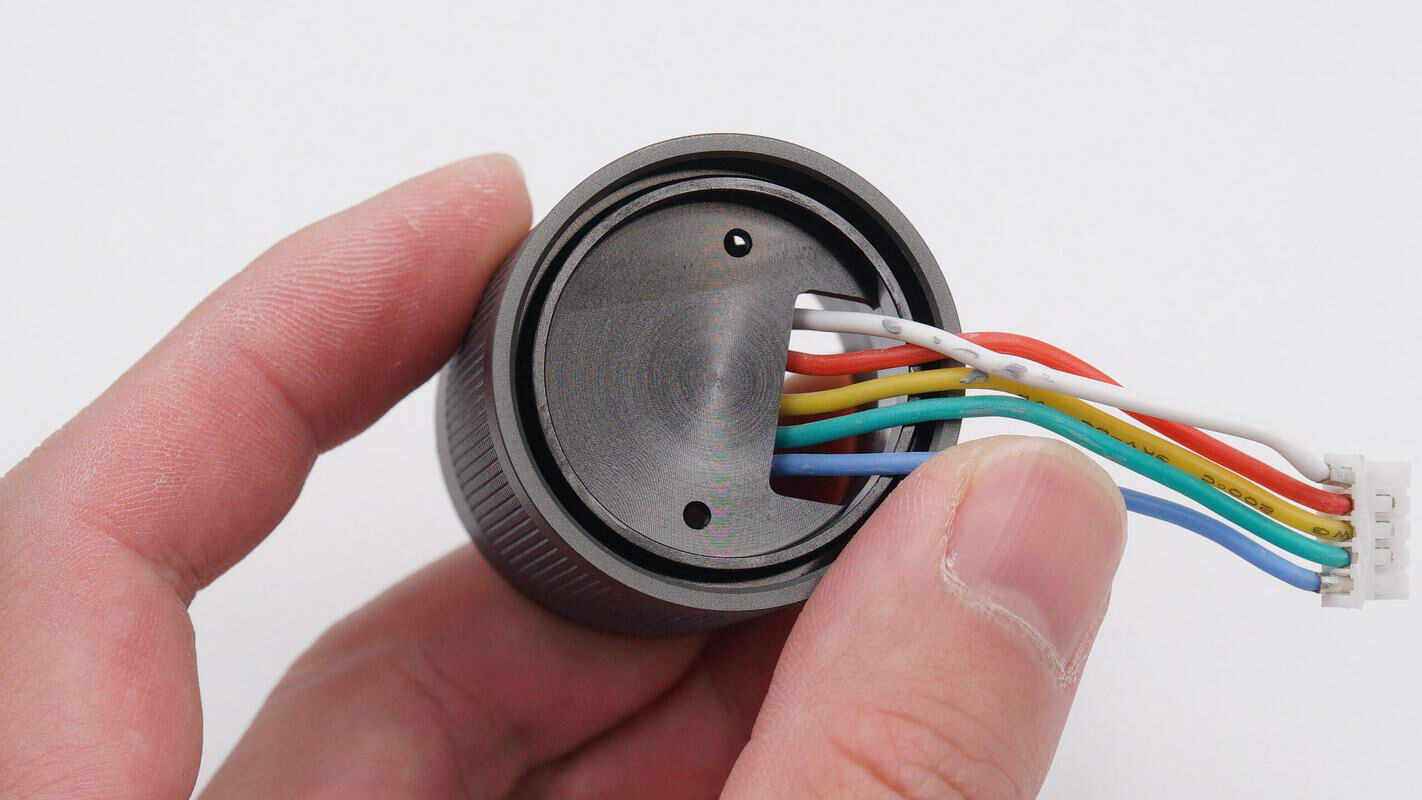

灯头背面一览，两个开孔为固定螺丝。
手电主体内部结构一览，能够看到内部的电池和PCB板。
取下手电侧面的拾音氛围灯灯罩。
在灯罩边缘有橡胶密封圈，起到防水作用。
手电内部主板一览，通过螺丝固定。
从左侧按钮处按压推出手电内部结构。
内部结构分为按钮及充电和输出部分，扬声器以及电池和主板模块。
USB-C充电接口特写。
USB-C输出接口特写。
内部PCB焊接五颗控制按钮，PCB通过螺丝固定。
导音锥特写，用于发散扬声器声音。
取出小板，小板通过焊接导线与排线和主板连接。
PCB正面焊接五颗按钮，加上杆契合外壳设计。
灯板和电池都固定在内部框架上。
电池通过插接件连接到主板上。
主板正面共焊接11颗白色LED和10颗RGB LED灯珠。
主板背面焊接一颗蓝牙主控芯片。
主控芯片来自JL杰理，型号AC6921A，是一颗高集成度的蓝牙音频SoC，内置高性能32位RISC CPU，支持DSP指令，拥有灵活的I/O和丰富的外围功；芯片完全集成无线电和基带，符合蓝牙V5.0+BR+EDR+BLE规范。
印刷蓝牙天线特写。
用于驱动扬声器的放大器来自Heroic禾润，型号HT6872，是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。
黄色灯珠为白色LED，透明灯珠为RGB LED，用于提供照明和氛围灯光。
用于拾音的麦克风特写。
一颗MOS管来自Allpower铨力，型号AP30H80Q，NMOS，耐压30V，导阻4.8mΩ，采用PDFN3*3封装。
手电内置英集芯IP5305移动电源SOC，这颗芯片内部集成升压转换器，锂电池充电管理，电池电量指示，支持1.2A开关充电和1A同步升压输出，单芯片实现移动电源功能。
IP5305/IP5305T 的同步升压系统提供 1.0A 输 出电流，转换效率高至 91%。空载时，自动进入休眠状态，静态电流降至 100uA。 IP5305/IP5305T 采用开关充电技术，提供 1.2A 电流，充电效率高至 92%。内置 IC 温度和输入电压智能调节充电电流。
英集芯 IP5305 资料信息。
电池保护芯片来自赛芯微，型号XB8606A，是一颗一体化电池保护芯片，内部集成电池保护电路和保护管，提供电池过充，过放，过流和短路保护。
电池包裹塑料外皮，型号ICR18650，容量为2600mAh，均压为3.6V。
扬声器来自轩达电子，型号16NK08，规格为4Ω 2W。
扬声器正面振膜特写。

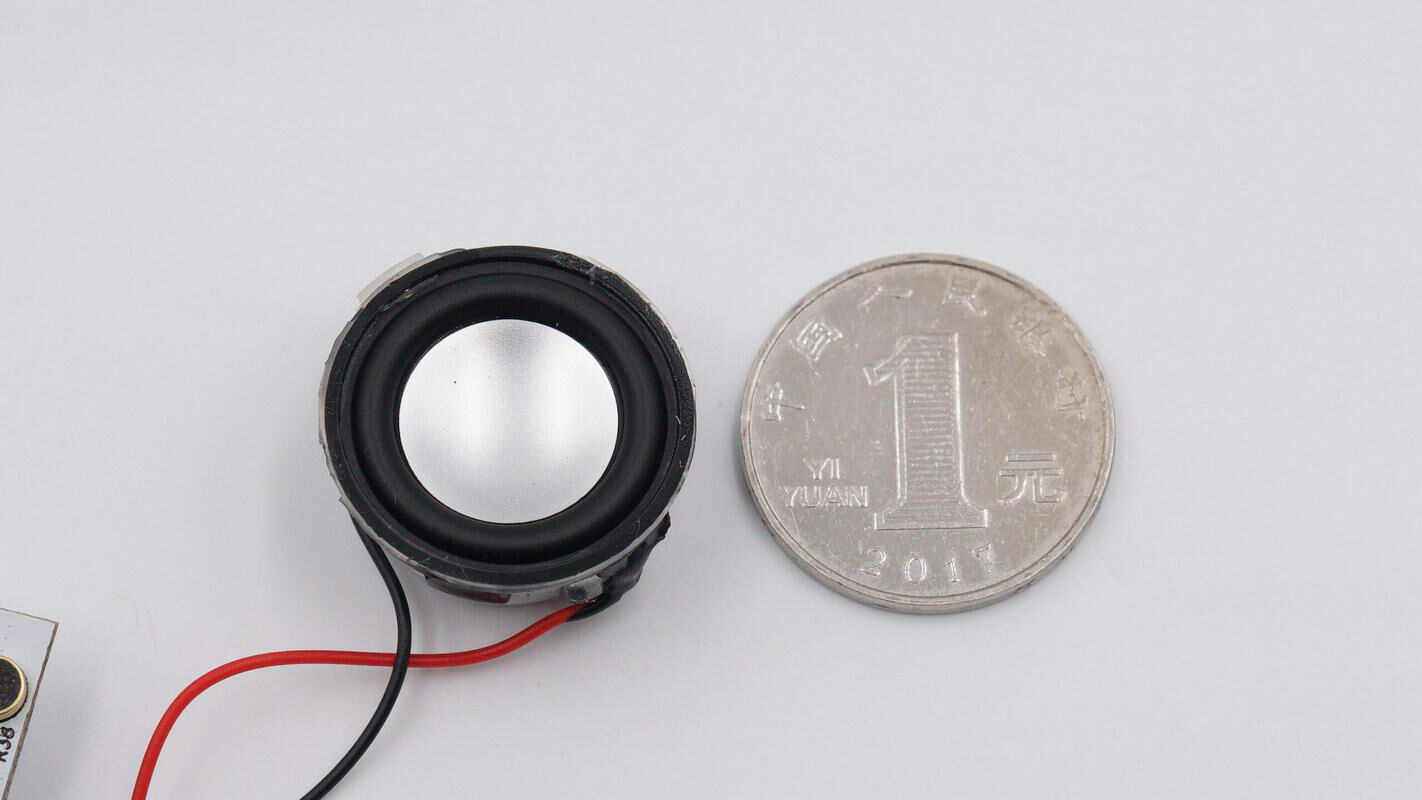

扬声器直径与一元硬币大小相当。

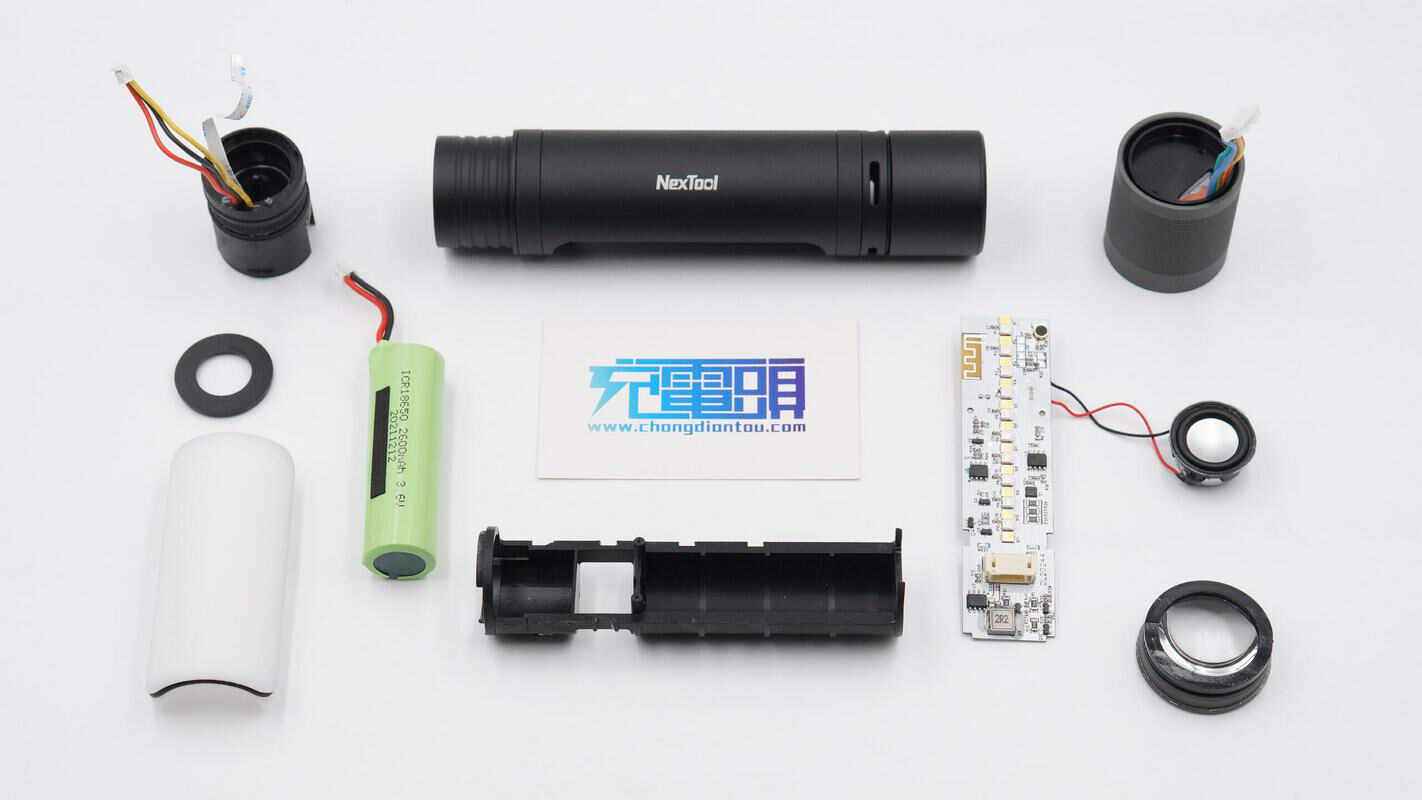

全部拆解一览，来张全家福。
充电头网拆解总结
纳拓十二合一音乐手电具备四色手电功能，内置无线音箱，支持音乐律动灯，工作灯和营地灯功能，支持拾音氛围灯，警示灯，声光警报器和充电宝功能。手电支持伸缩调焦功能，具备白，红，绿蓝光，支持亮度调节。内置的移动电源还能为手机应急充电，十分实用。
充电头网通过拆解了解到，这款手电由调焦灯杯，LED氛围灯模块，电池和扬声器组成，其中红绿蓝白四颗LED焊接在纯铜基板上，提供更好的散热效果，LED氛围灯采用RGB LED和白色LED组成，内置杰理蓝牙芯片用于无线音箱功能，内置一节2600mAh的18650电池供电，采用英集芯IP5305用于移动电源功能，功能全面，结构紧凑。
