最近充电头网拿到了一款米家无刷智能家用电钻，号称是一款智能电钻也确实有其独特之处。其不仅可以装钻头打孔，也能装各种规格的批头拧螺丝。采用USB-C接口取电，内置电池用于续航能力，加上机身很小巧轻便，对于相应工作人员来说，携带它上门服务就会十分方便。
这款电钻拥有自动、自选、脉冲三种工作模式，用户通过按键就能轻松切换，也可调档改变扭力和转速。此外还配有显示屏，可实时显示剩余电量、工作模式、档位等，拥有非常好的交互体验。下面我们就对米家这款电钻进行详细拆解，看看具体用料做工如何。
一、米家无刷智能家用电钻外观

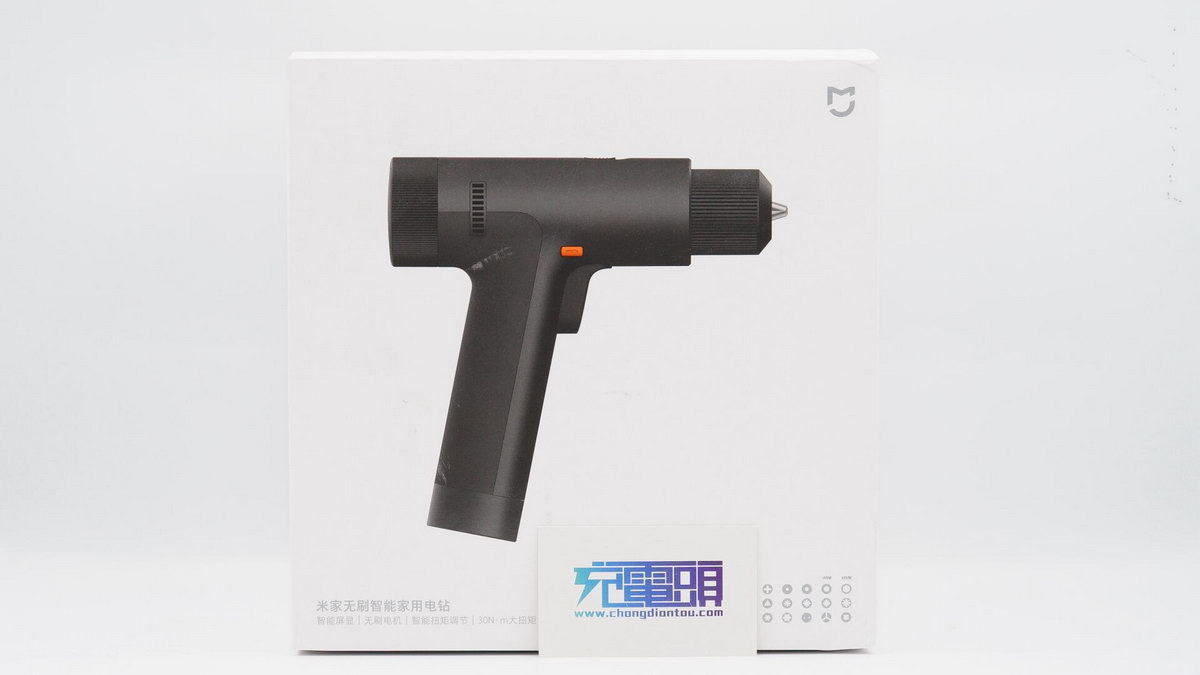

包装盒正面印有米家品牌logo、电钻外观图和名称。

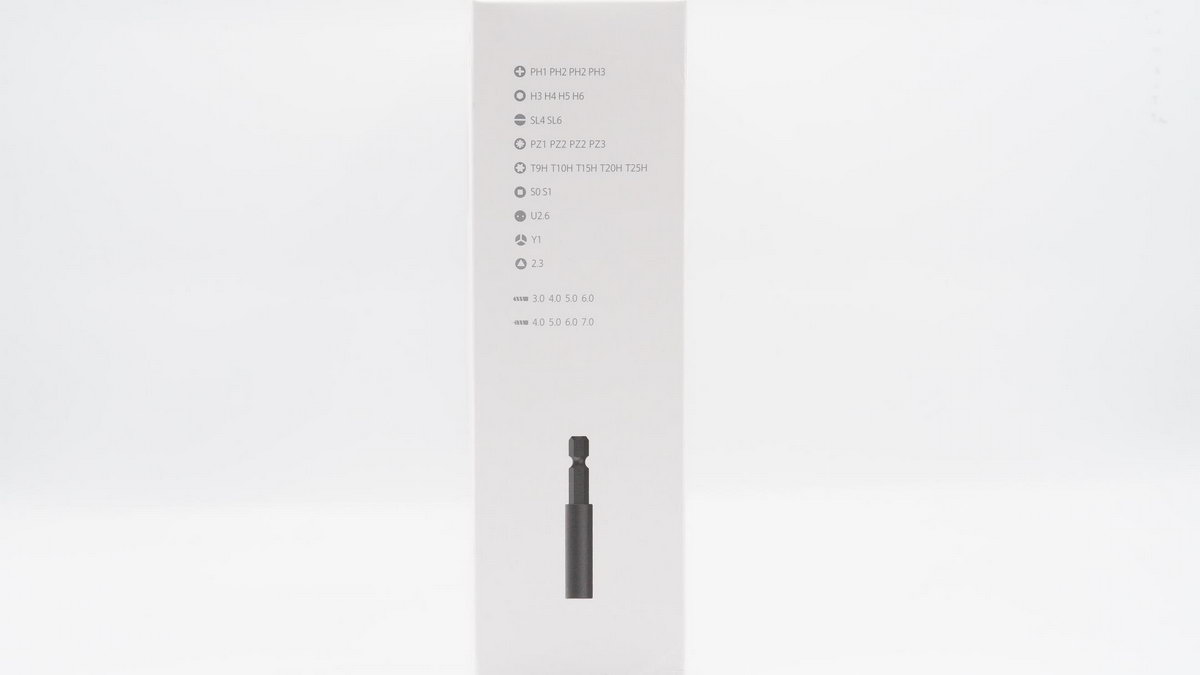

侧面印有可装批头规格。

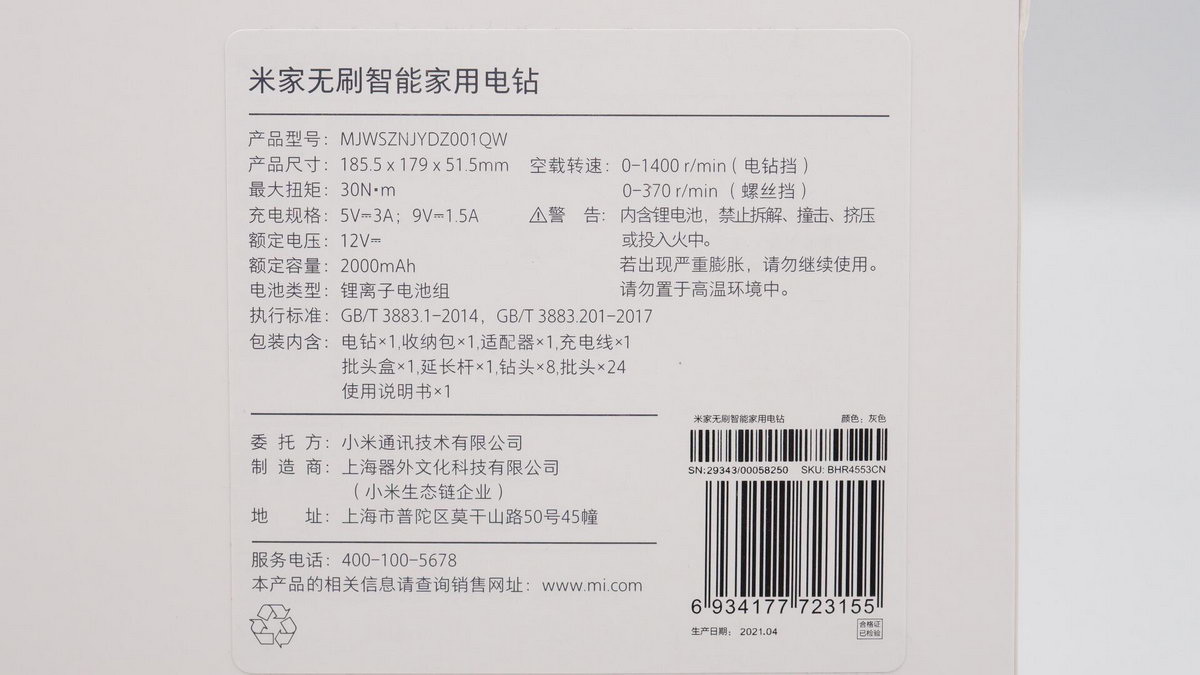

背面贴有产品铭牌贴纸
型号：MJWSZNJYDZ001QW
产品尺寸：185.5*179*51.5mm
最大扭矩：30N·m
充电规格：5V3A、9V1.5A
额定电压：12V
额定容量：2000mAh
电池类型：锂离子电池组
空载转速：0-1400r/min（电钻挡）
0-370r/min（螺丝挡）
包装内含：电钻*1、收纳包*1、适配器*1、充电线*1、批头盒*1、延长杆*1、钻头*8、批头*24、使用说明书*1
委托方：小米通讯技术有限公司
制造商：上海器外文化科技有限公司（小米生态链企业）

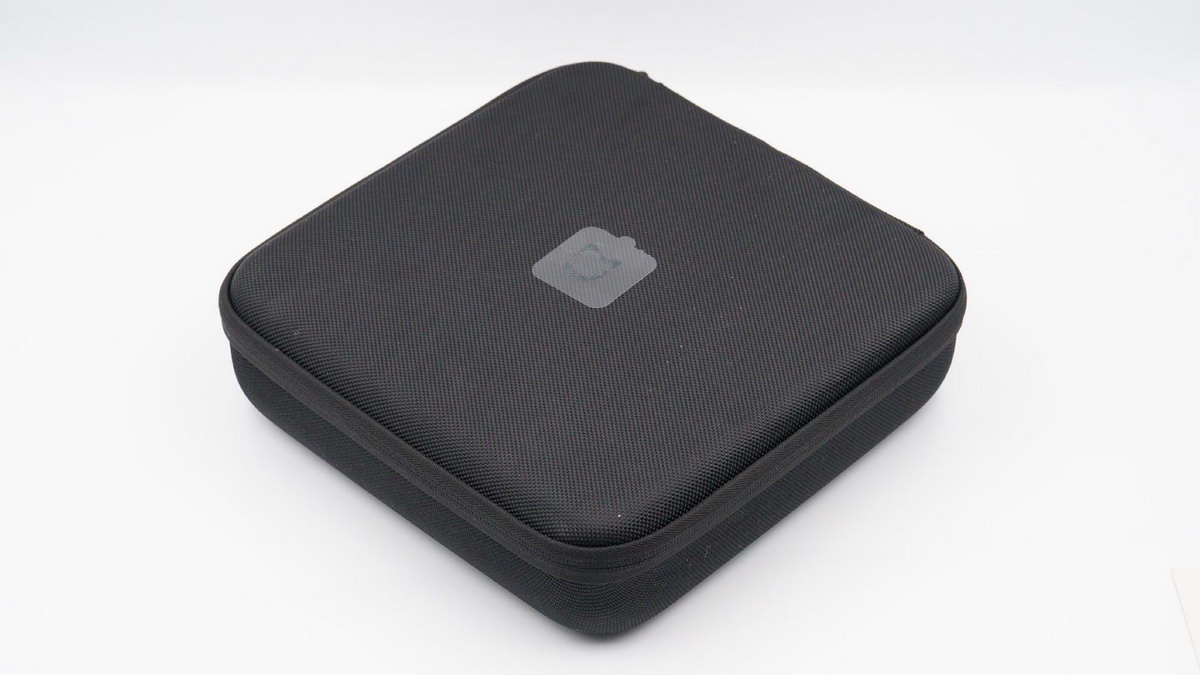

打开包装盒，内置一个收纳包。

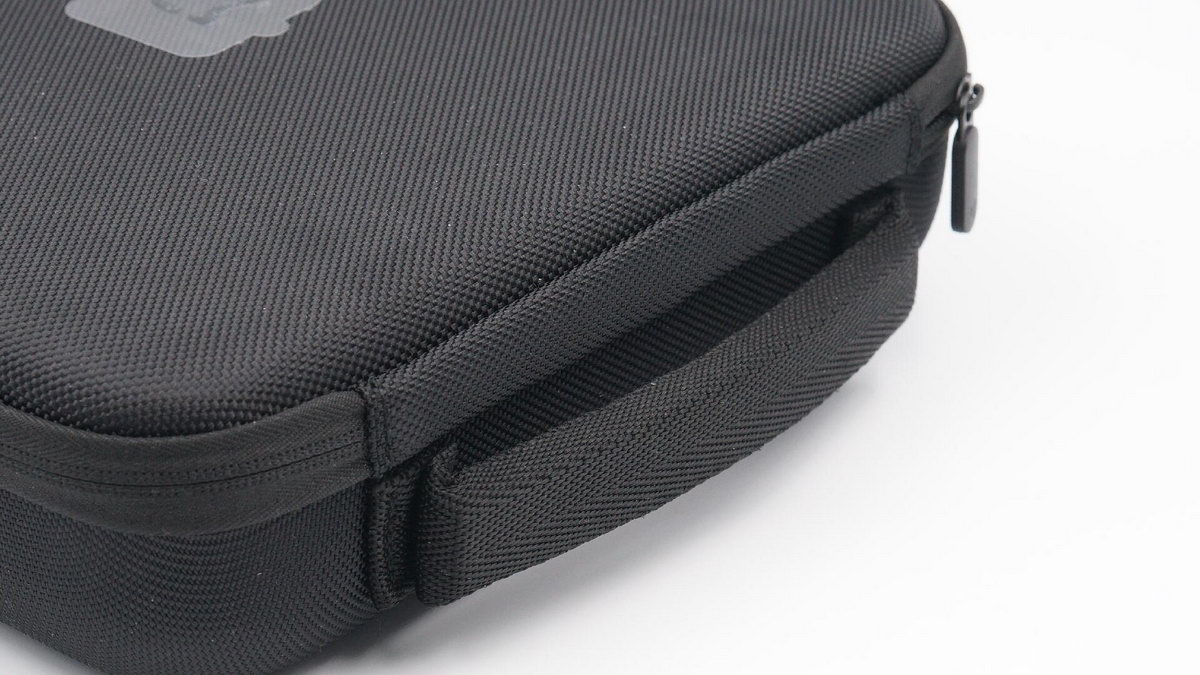

收纳包设有提手，方便携带。

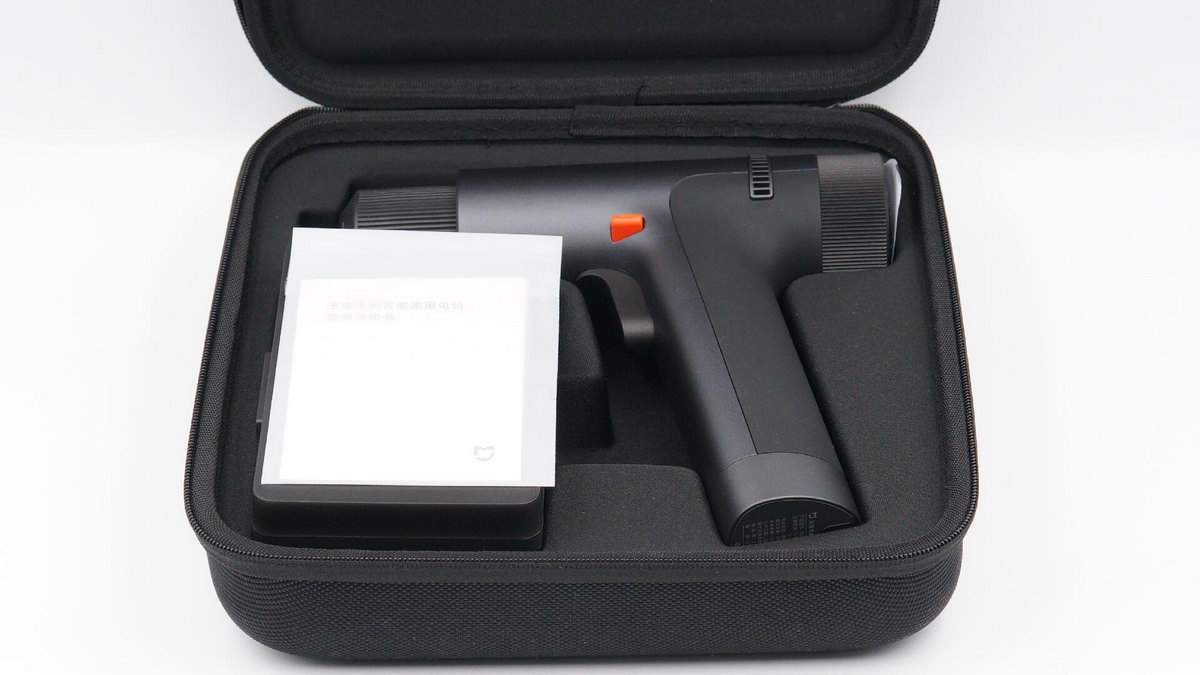

打开收纳包可以看到电钻和说明书，电钻固定保护得很好。

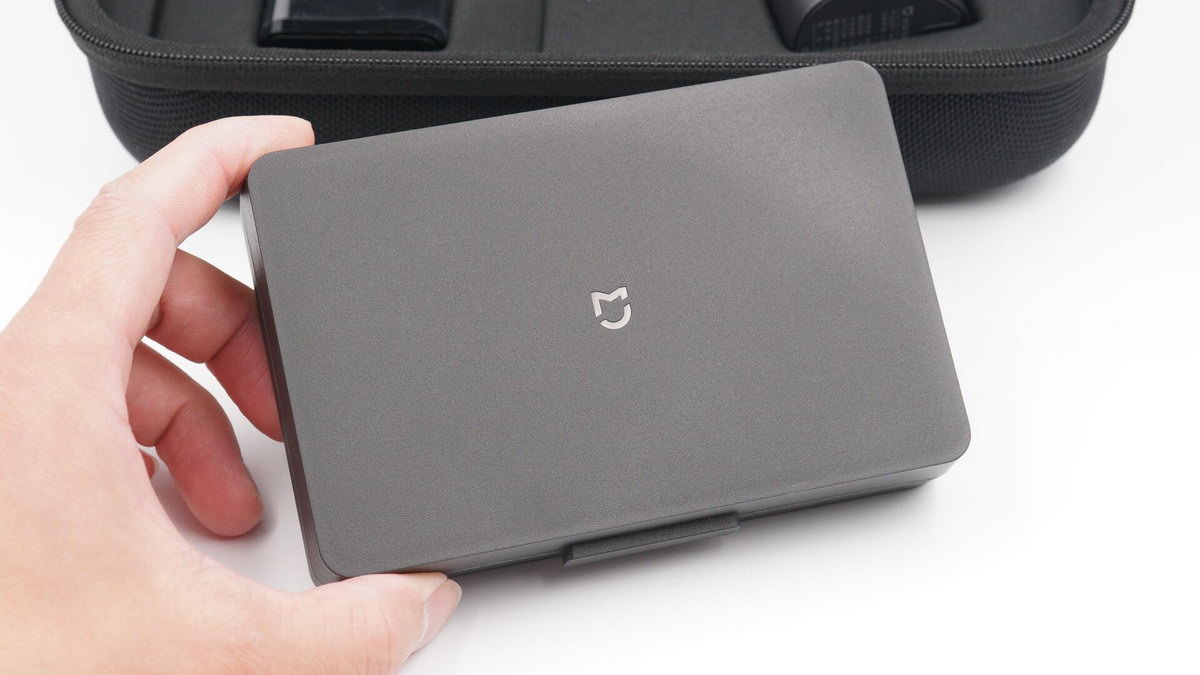

批头盒中心压印米家MJ logo。

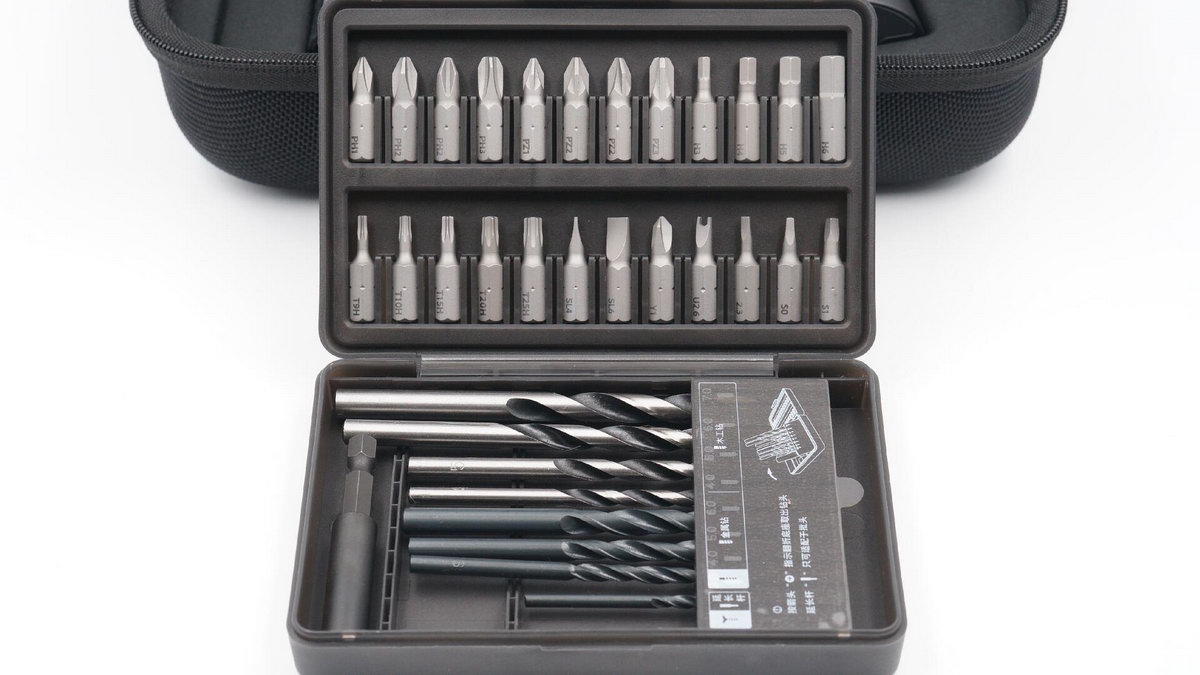

批头盒内东西一览，包括延长杆、24个批头和8个钻头。

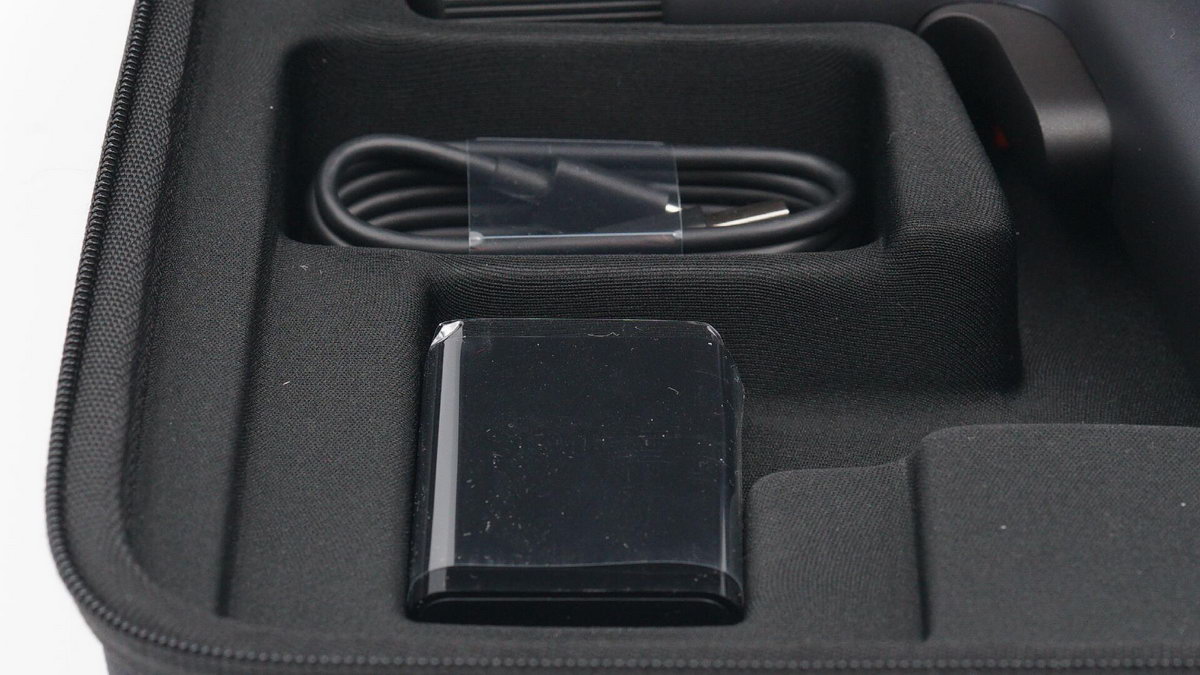

批头盒下方是适配器套装。

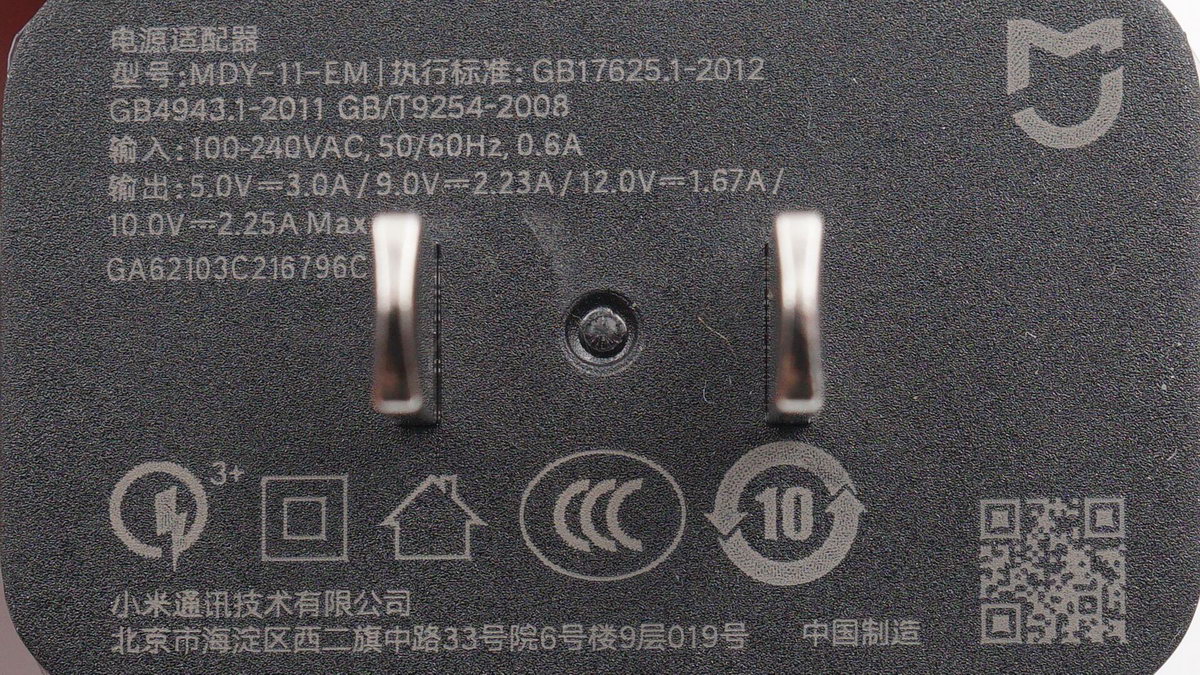

充电器输入端外壳上印有参数信息
型号：MDY-1-EM
输入：100-240V~50/60HZ 0.6A
输出：5V3A、9V2.23A、12V1.67A、10V2.25A
充电器已经通过了CCC认证。

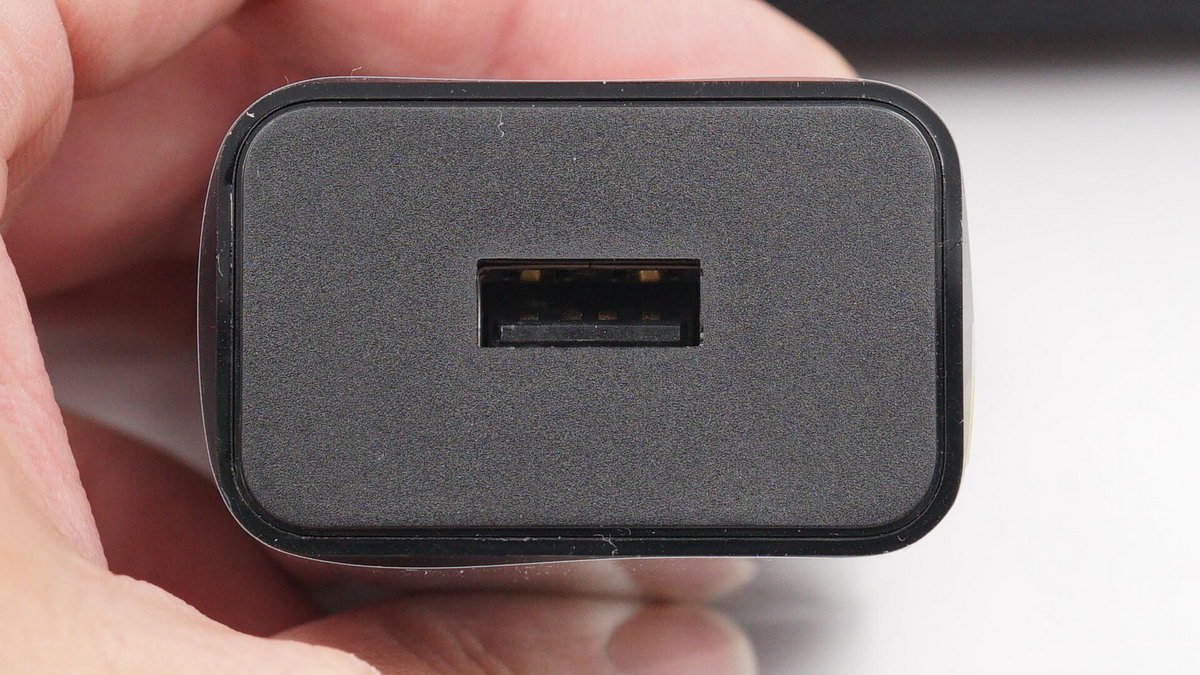

输出端配备单USB-A接口，黑色胶芯。

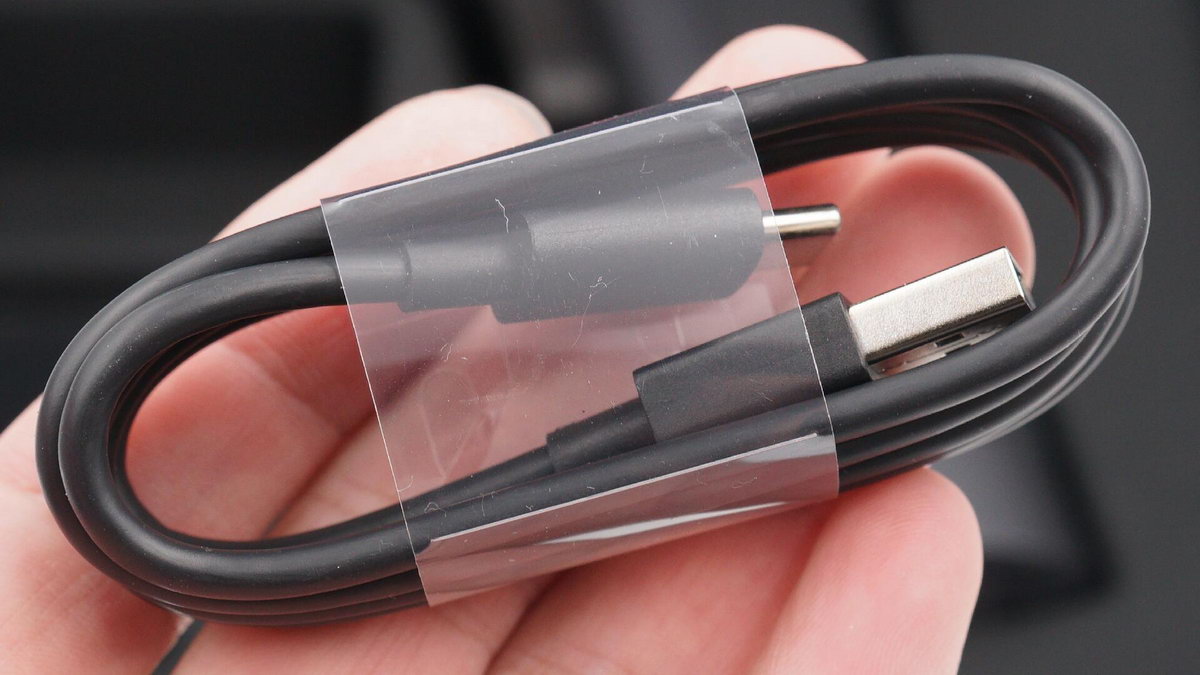

充电线是A to C线。

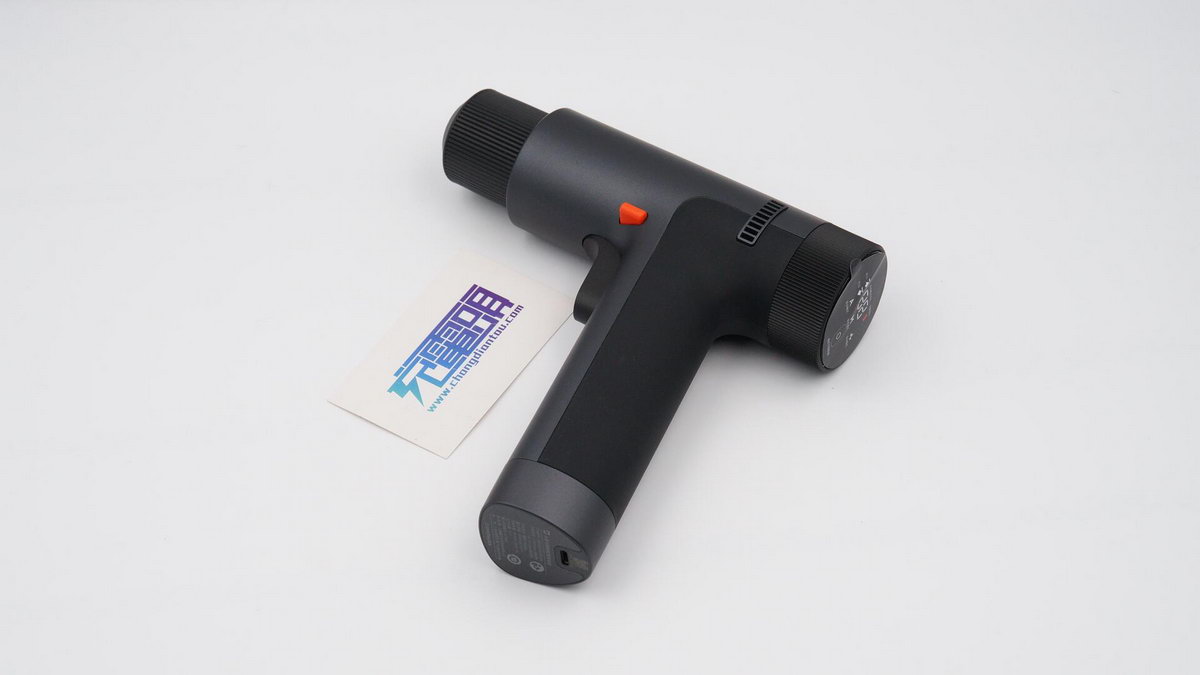

电钻采用PC+ABS高强度工程塑料，保证强度同时又能减轻整体重量。外壳一体成型无螺丝设计，同时采用金属烤漆+UV面漆两道表面工艺，金属质感十足同时耐刮耐脏。

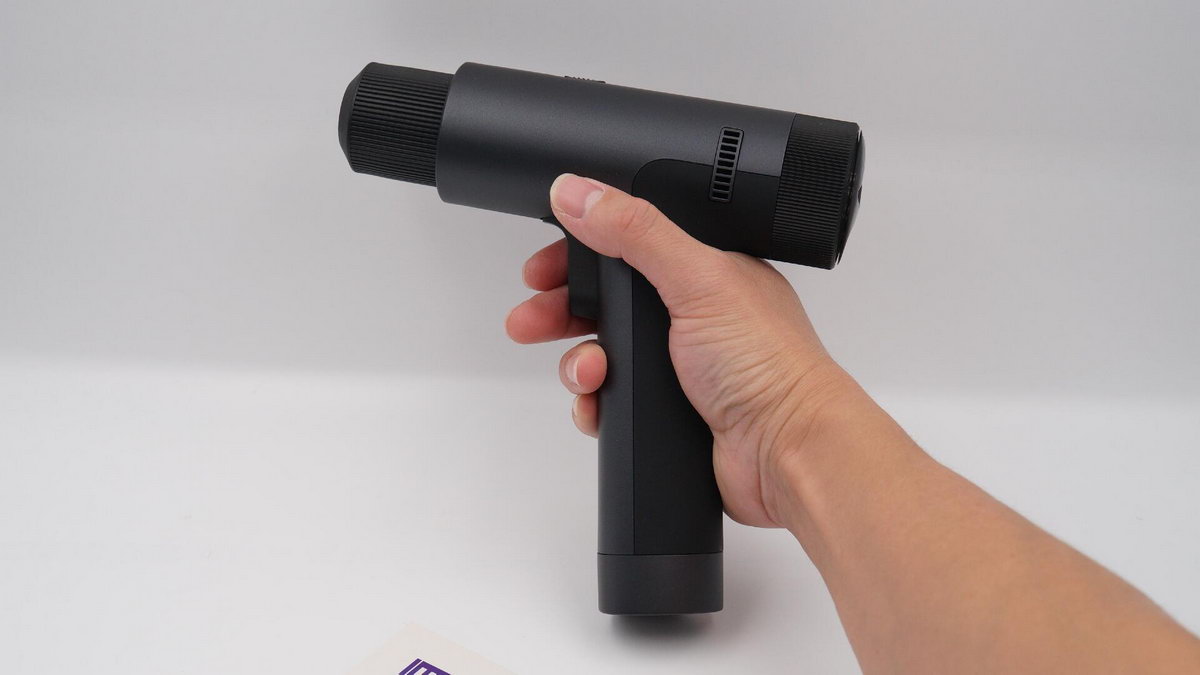

电钻握把后半部包覆雾面TPU软胶，加上整体造型符合人体工学，防滑同时持握手感很好。

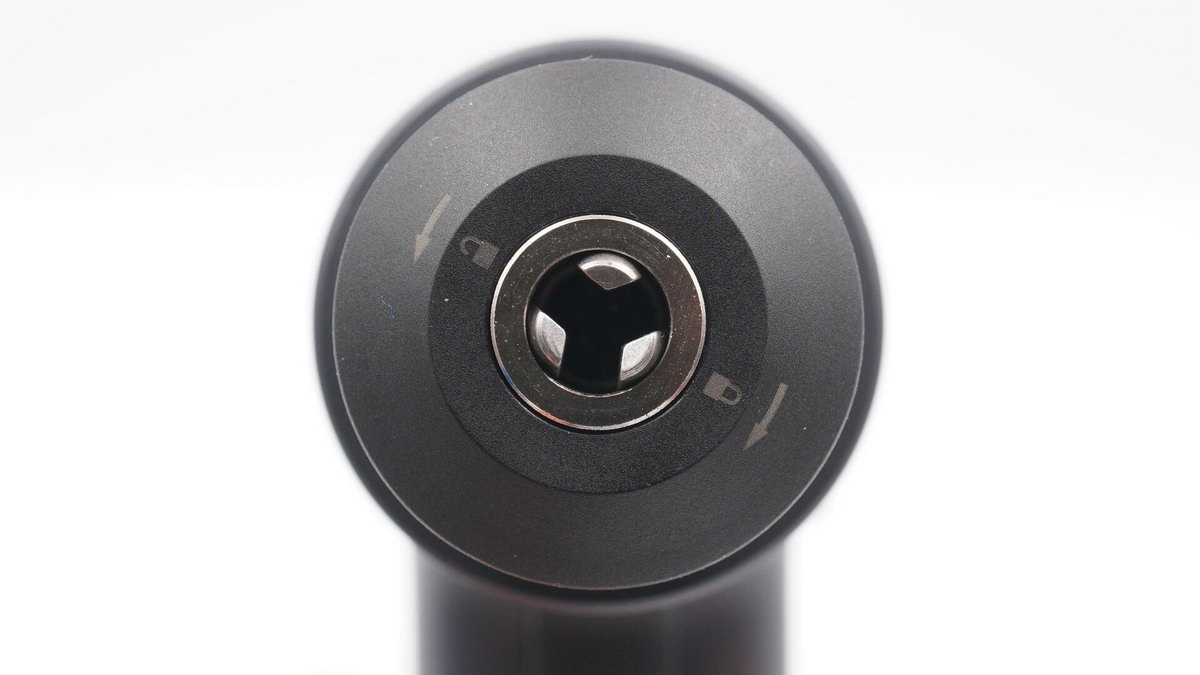

批头/钻头插孔特写，端部外壳上印有组装提示箭头。
电钻头部特写。

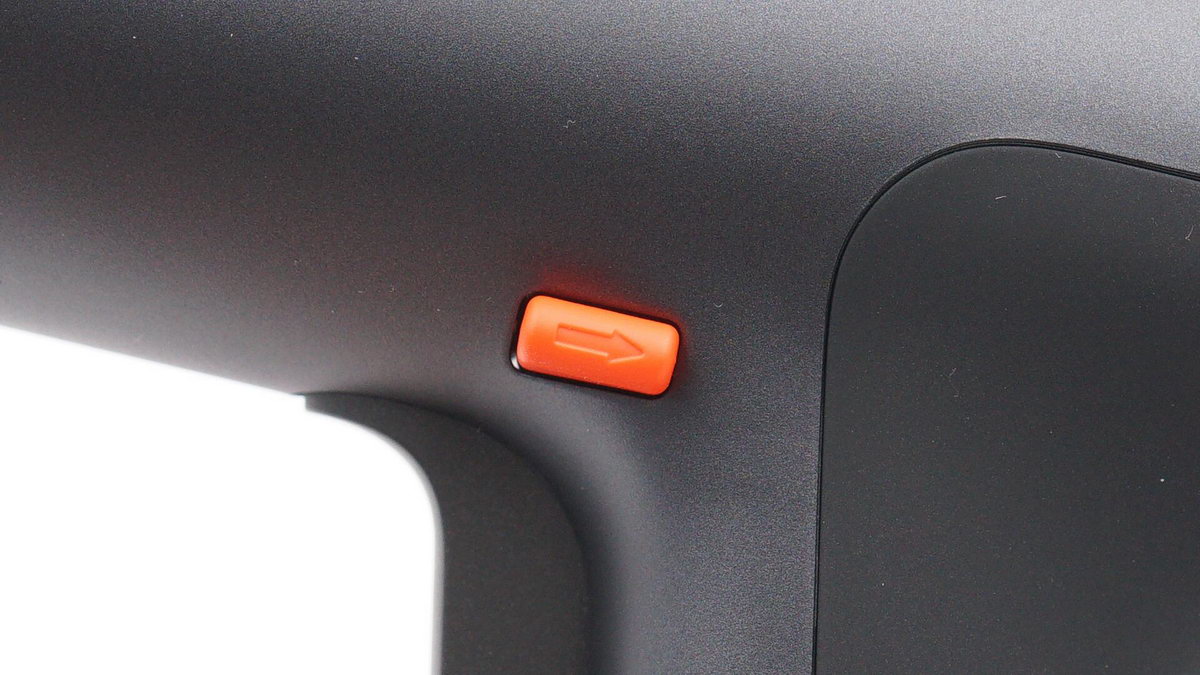

橙色的正反转按键特写，凹印有提示箭头。

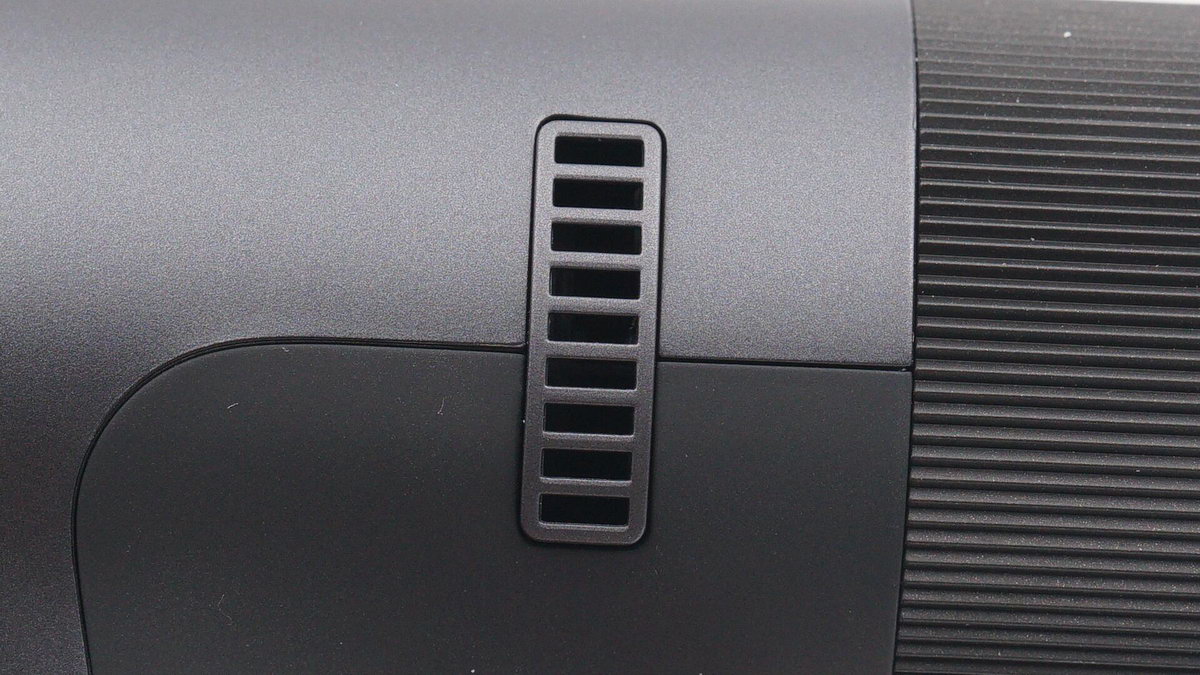

散热孔特写。

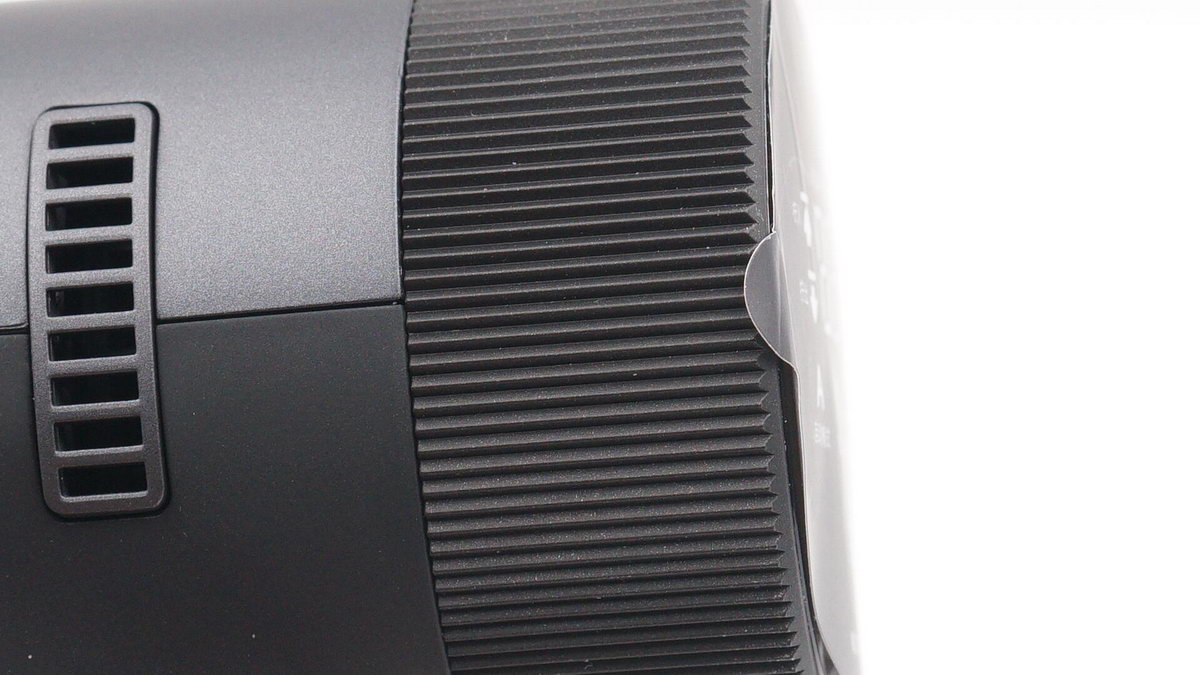

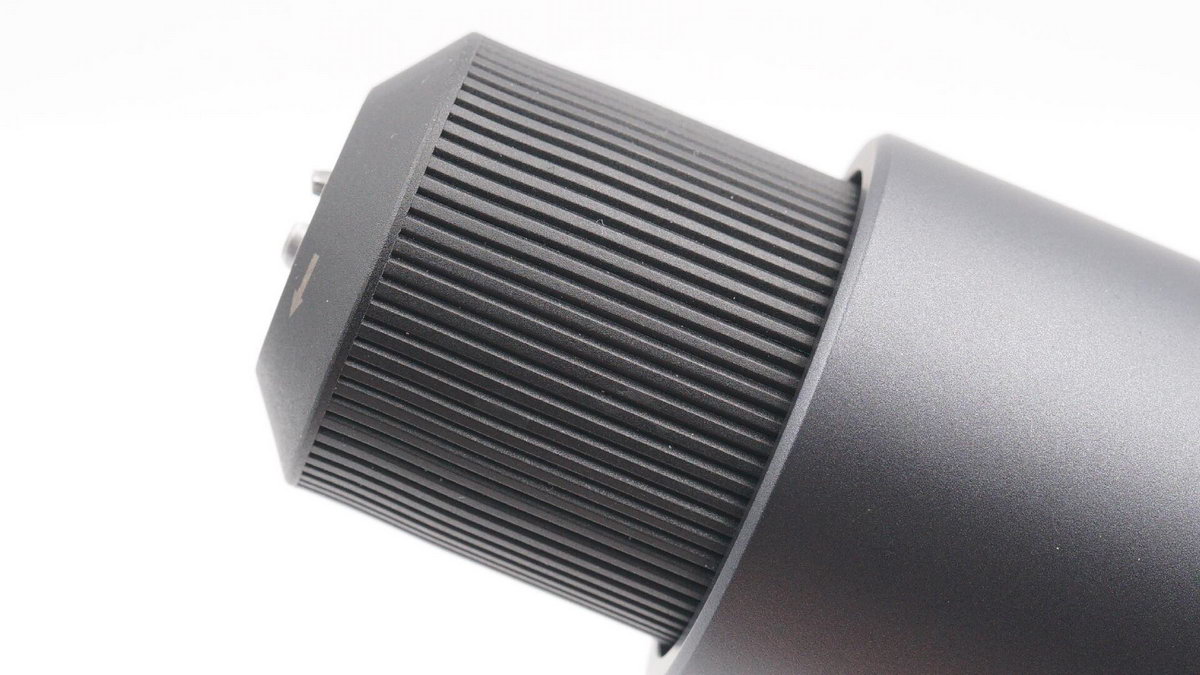

末端外壳采用齿轮造型设计，方便转动。

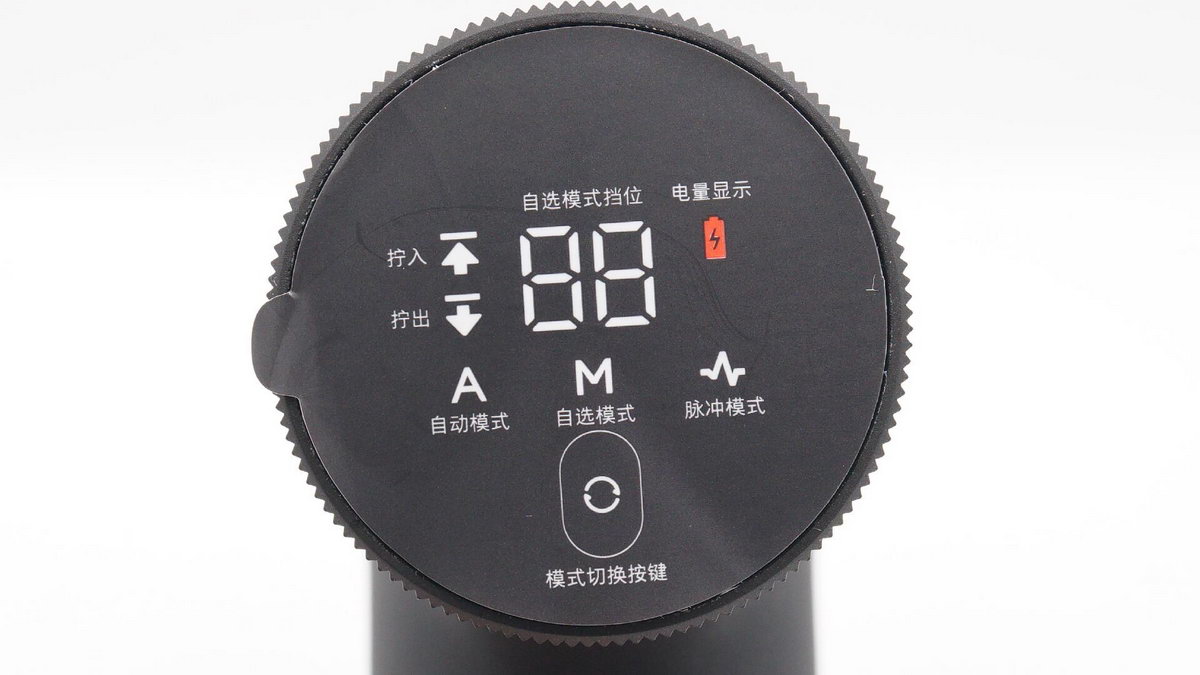

智能显示屏贴有保护贴纸，贴纸上印有对应区域功能信息，包括电量显示、自选模式档位显示、拧入拧出提示、三种工作模式（自动、自选、脉冲）以及模式切换按键标识。

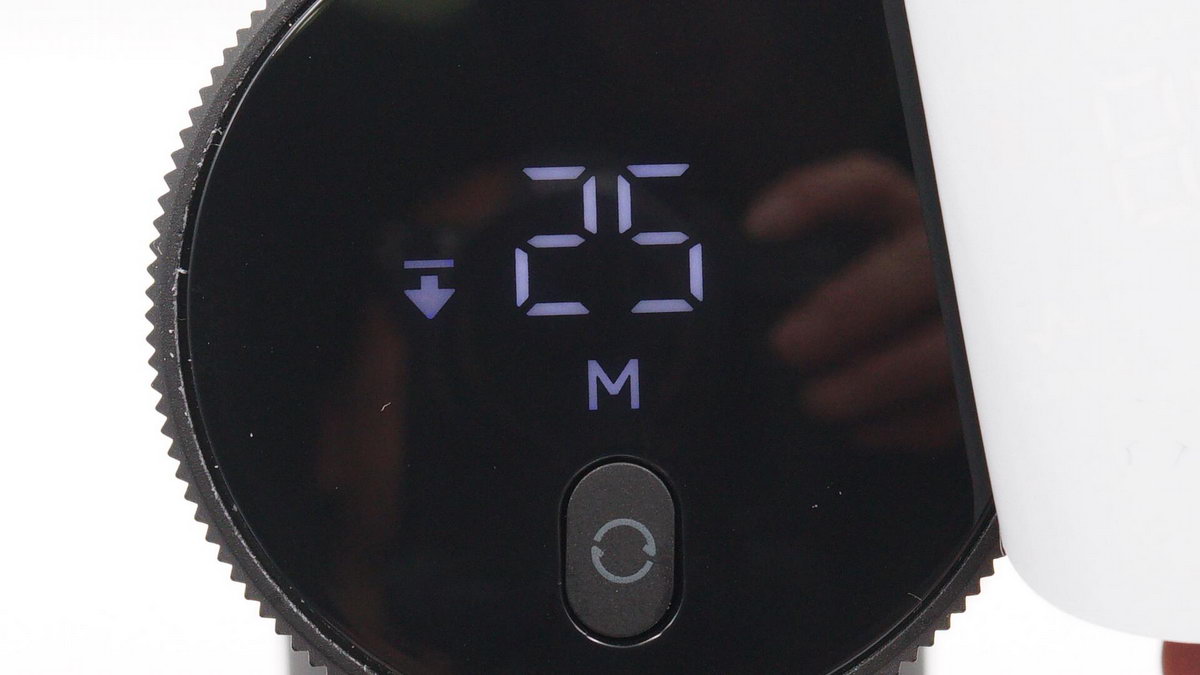

屏幕特写。

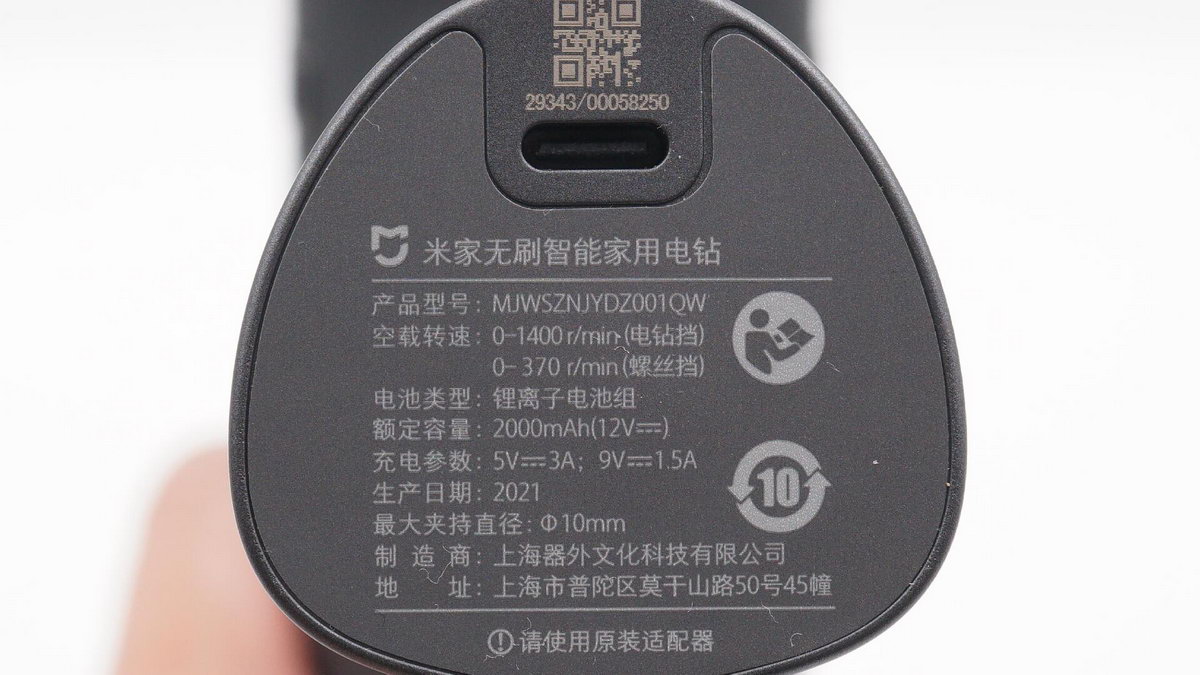

底部贴有电钻铭牌贴纸，参数信息不再赘述。
使用配套的充电器给电钻充电，使用ChargerLAB POWER-Z KM001C测得充电功率为9V 1.44A 13W。
二、米家无刷智能家用电钻拆解

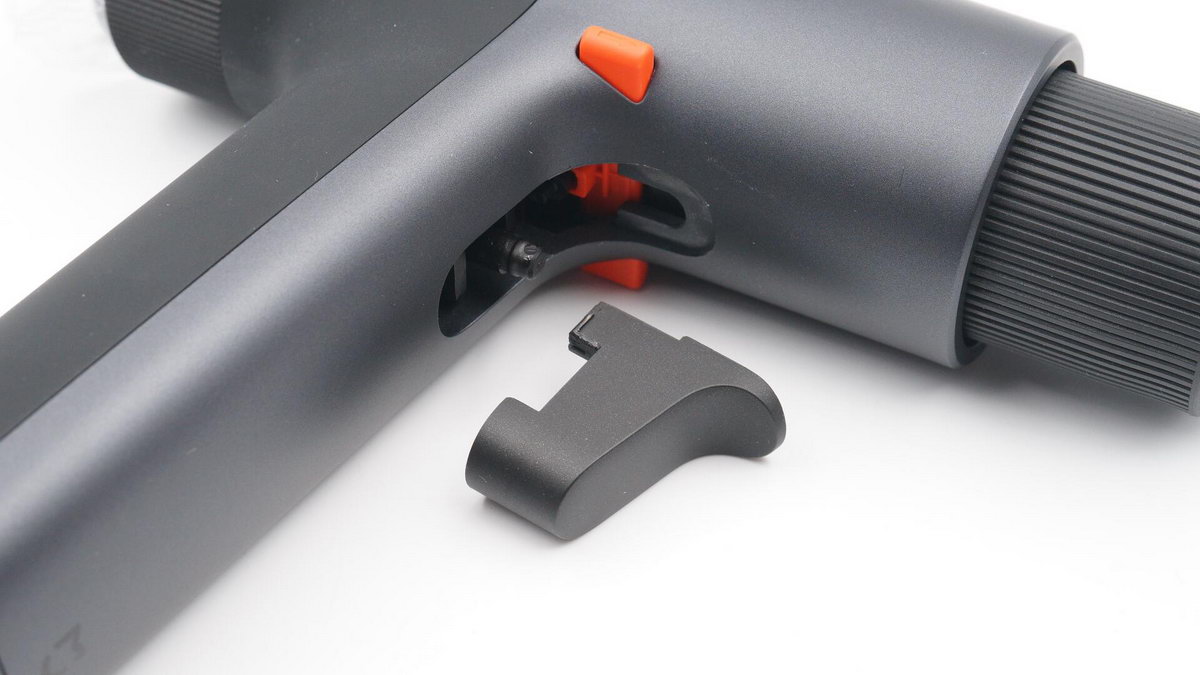

电钻扳机拆下。

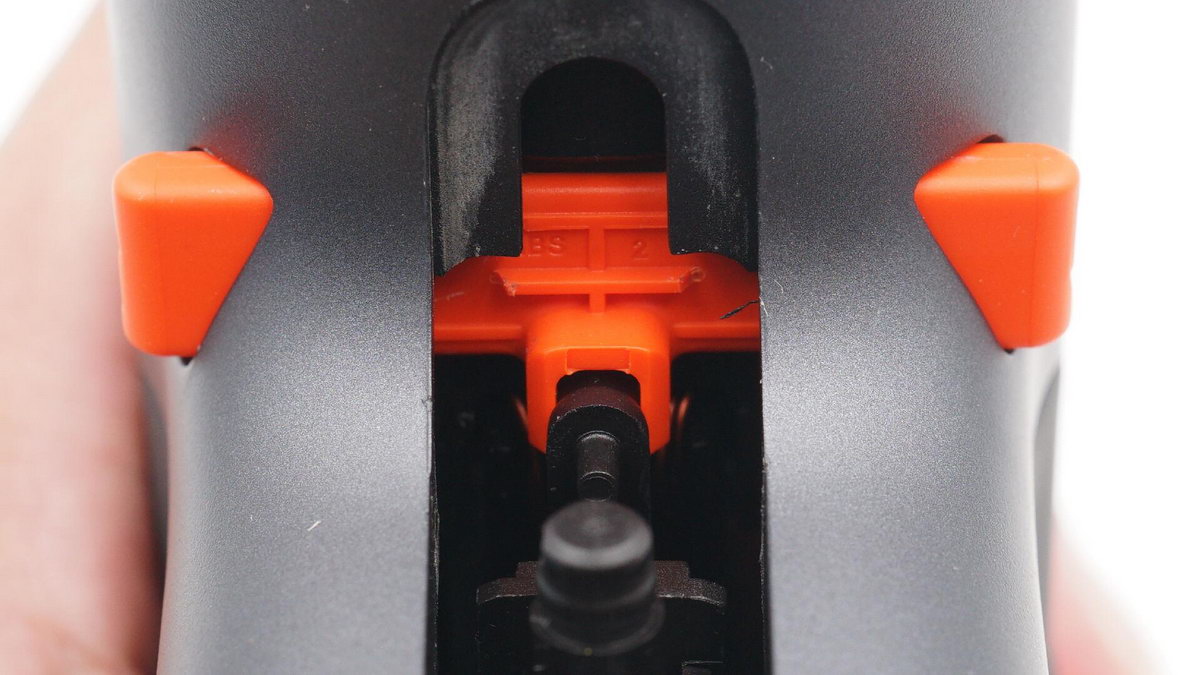

正反转按键横穿机身。

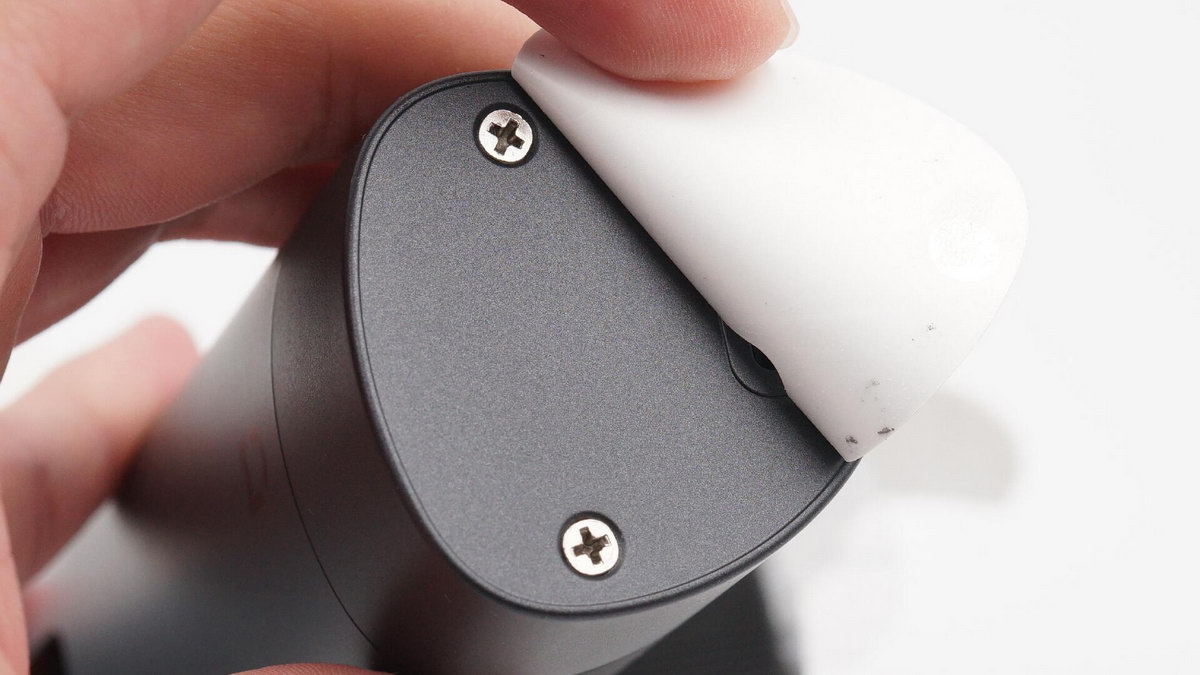

握把底部贴纸撕掉可以看到封装螺丝。

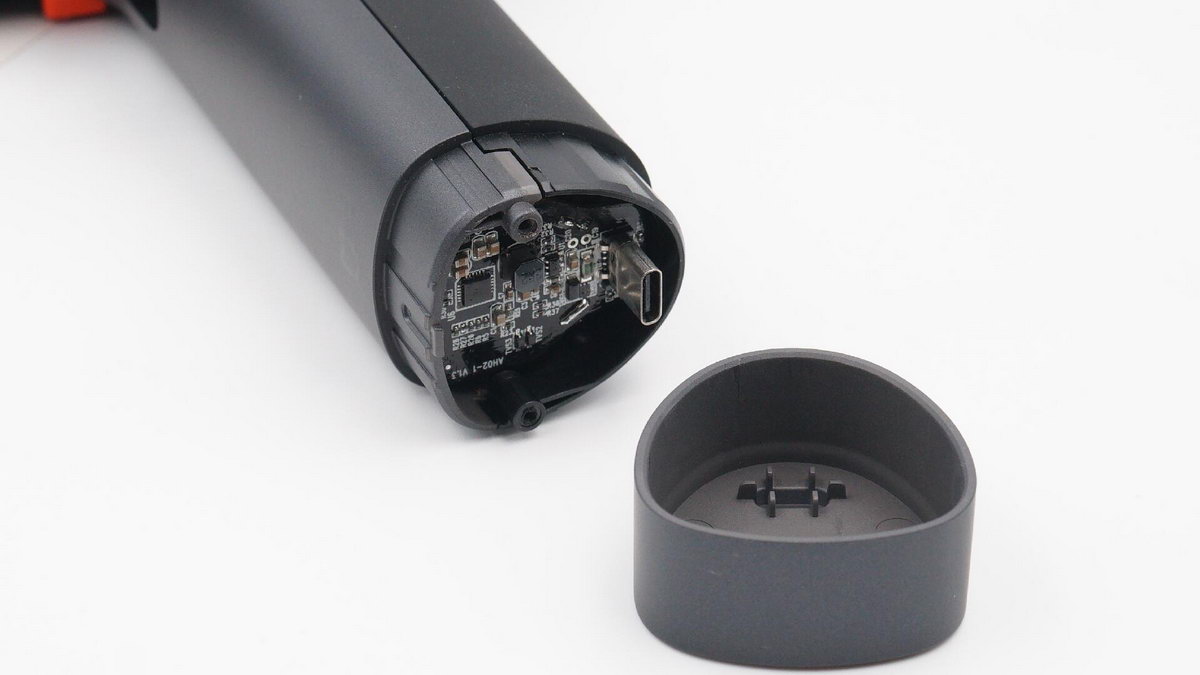

拆掉螺丝取出底部外壳。

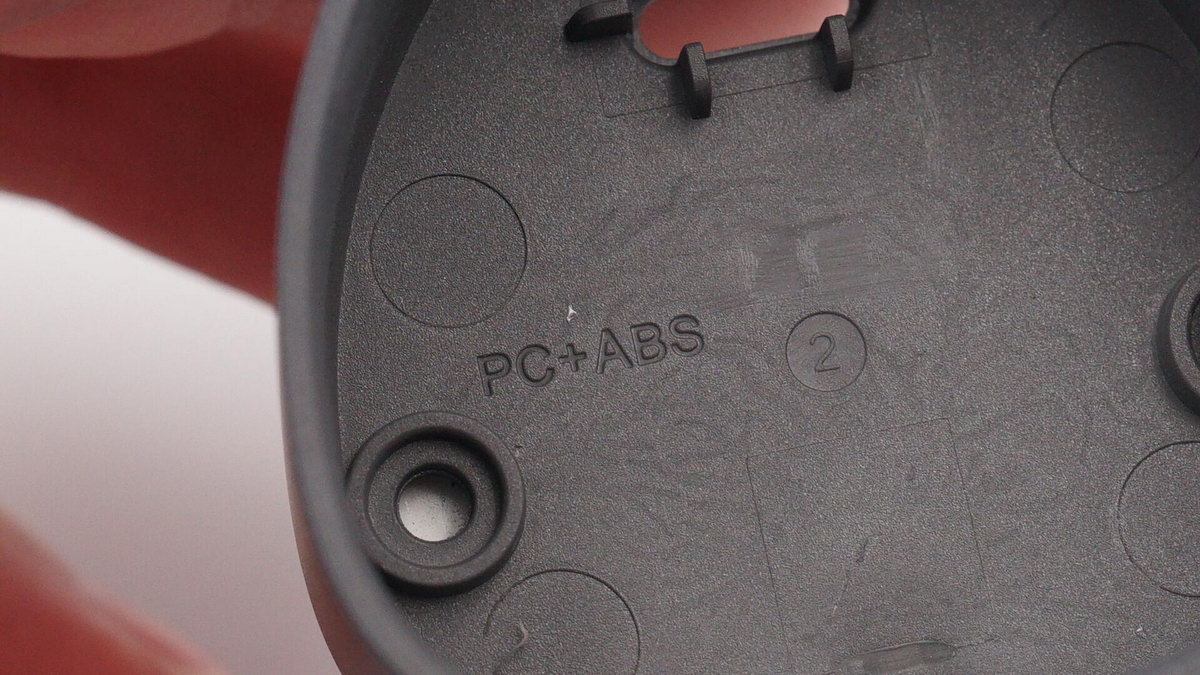

外壳上凹印PC+ABS字样，表明了电钻机身壳使用材质。

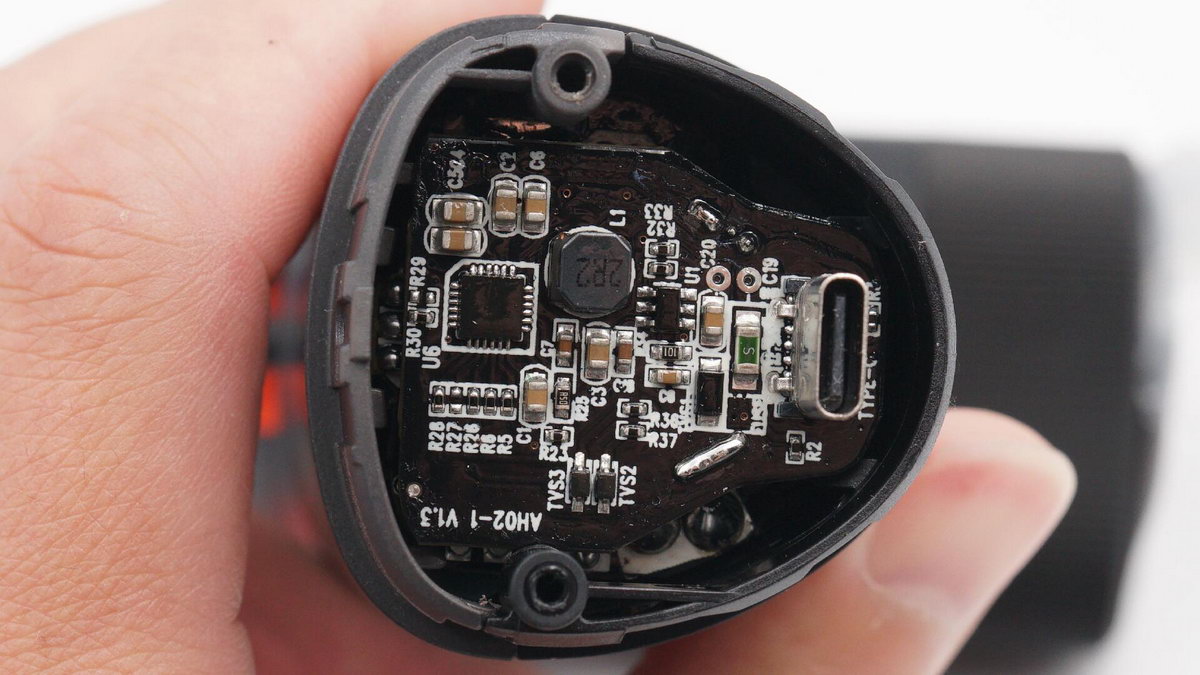

底部设有一块小板，USB-C输入母座垂直焊接在小板上。
输入保险丝特写。
钰泰ETA7014，36V耐压的过压保护芯片，支持短路保护和过热保护。

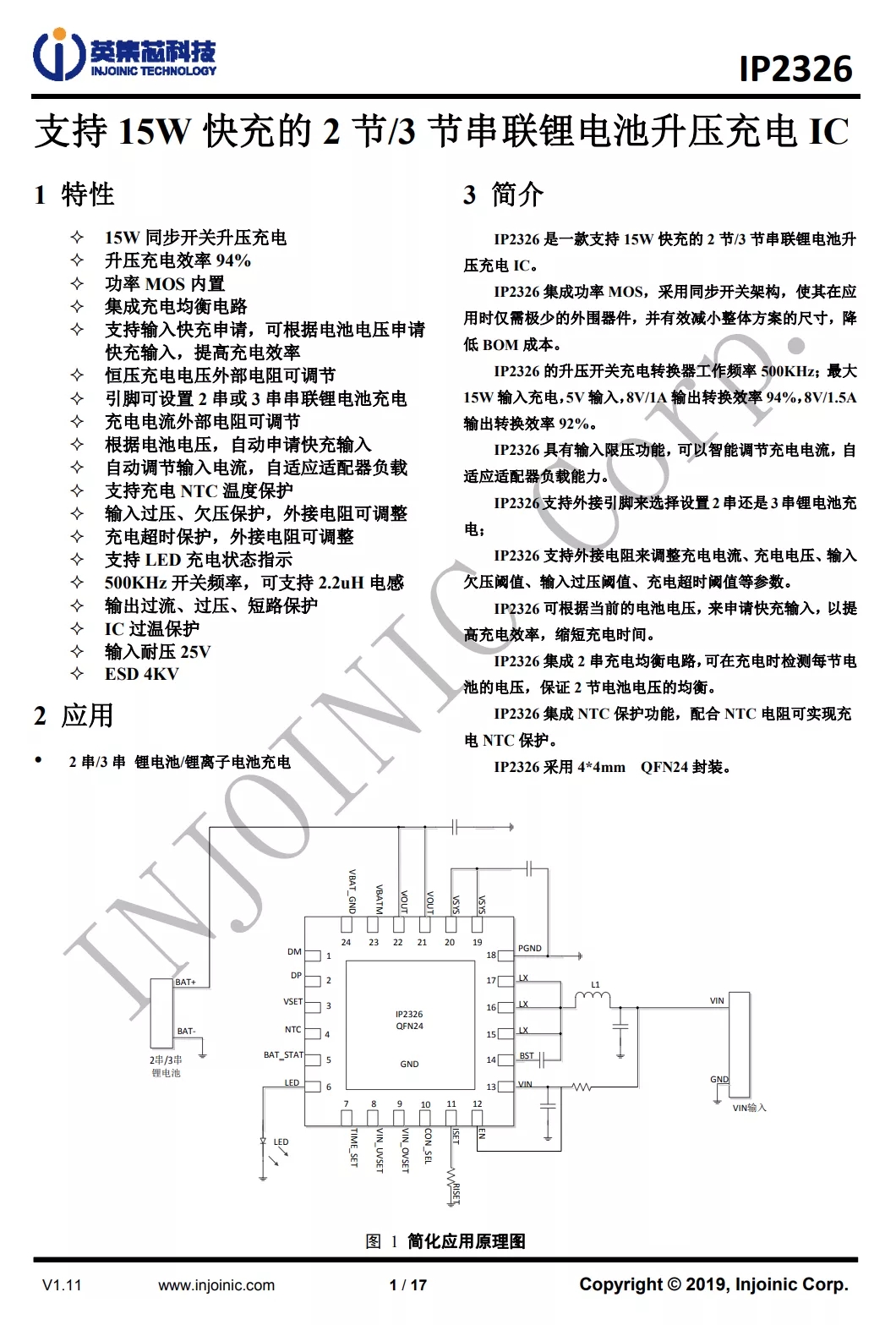

英集芯IP2326 2节/3节串联锂电池升压充电IC ，内部集成开关管，可根据电池电压动态调节输入电压以优化升压转换效率。支持单灯充电状态指示，输入耐压25V，支持NTC电池温度检测，支持输入欠压，过压保护和充电超时保护。IP2326用于2串充电时，可提供充电均衡功能。
值得一提的是，英集芯IP2326还可用于2串锂电代替9V供电的万用表电池。5V升压充电，并自带均衡功能，放电电池直接输出，相比5V线性充电再升压的设计，效率大幅提升且放电无干扰。
充电头网拆解了解到，英集芯的智能充电芯片可广泛应用在充电器、移动电源、车充、无线充电器等产品上， 获得小米、华为、三星等大品牌客户的高度认可 。

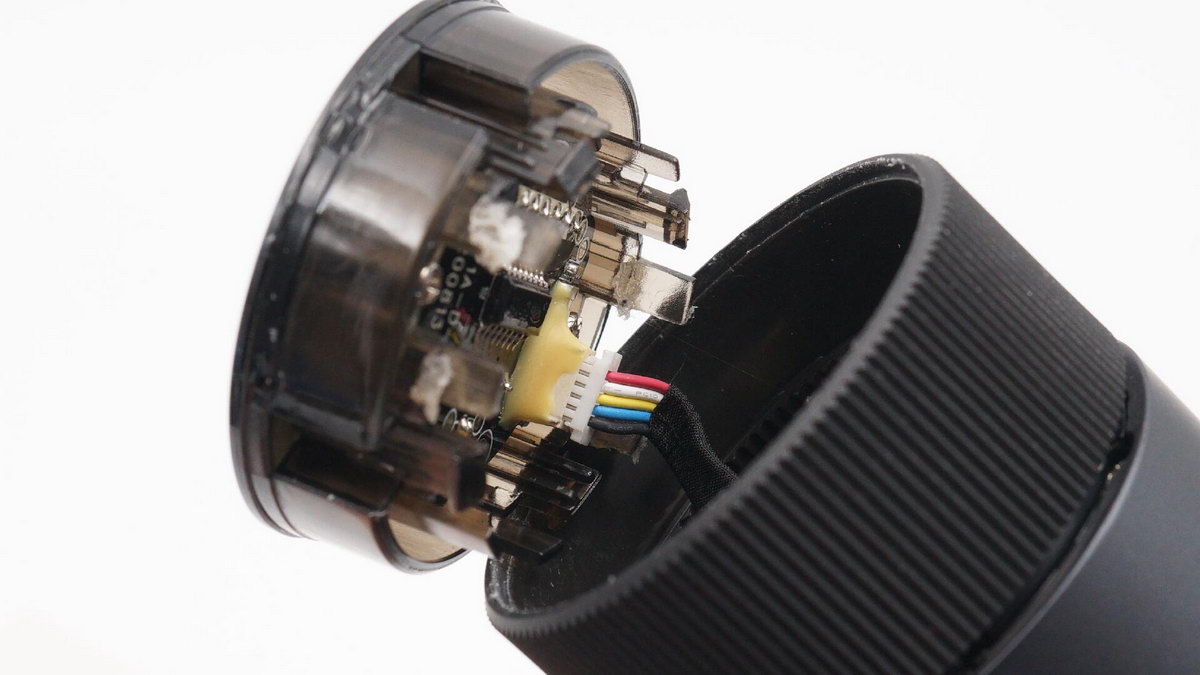

将显示屏所在一端的外壳拆开，卡扣固定封装，导线插拔式连接。

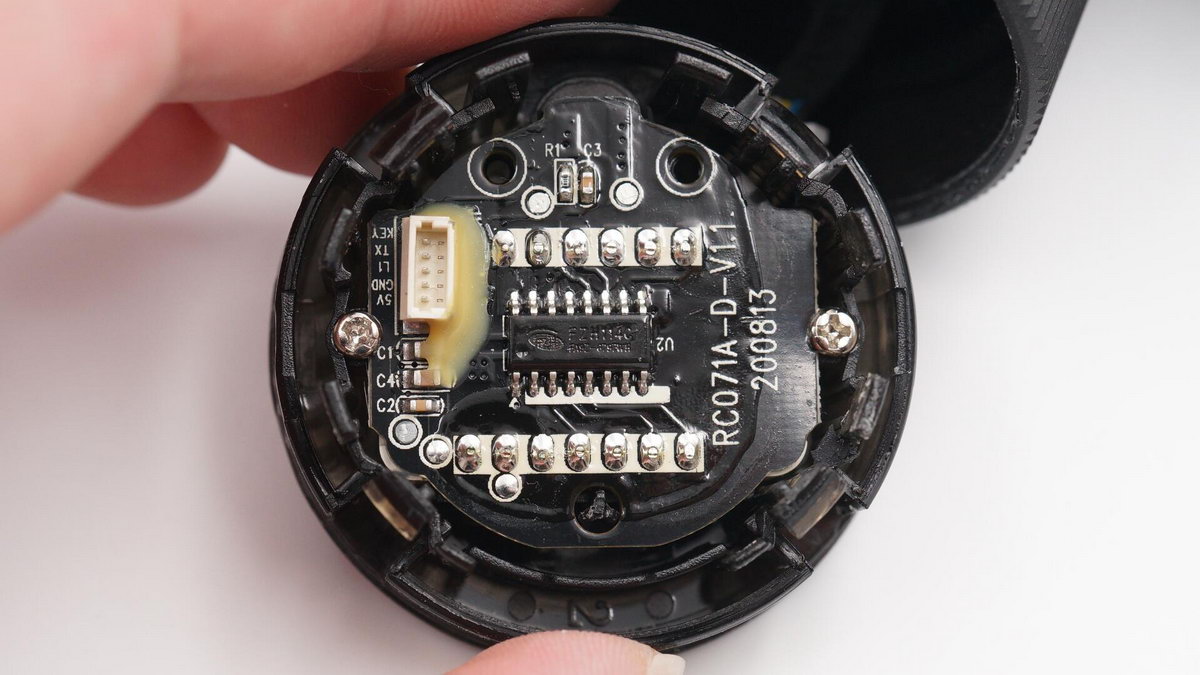

显示屏小板使用螺丝固定，背面中心有一颗芯片。

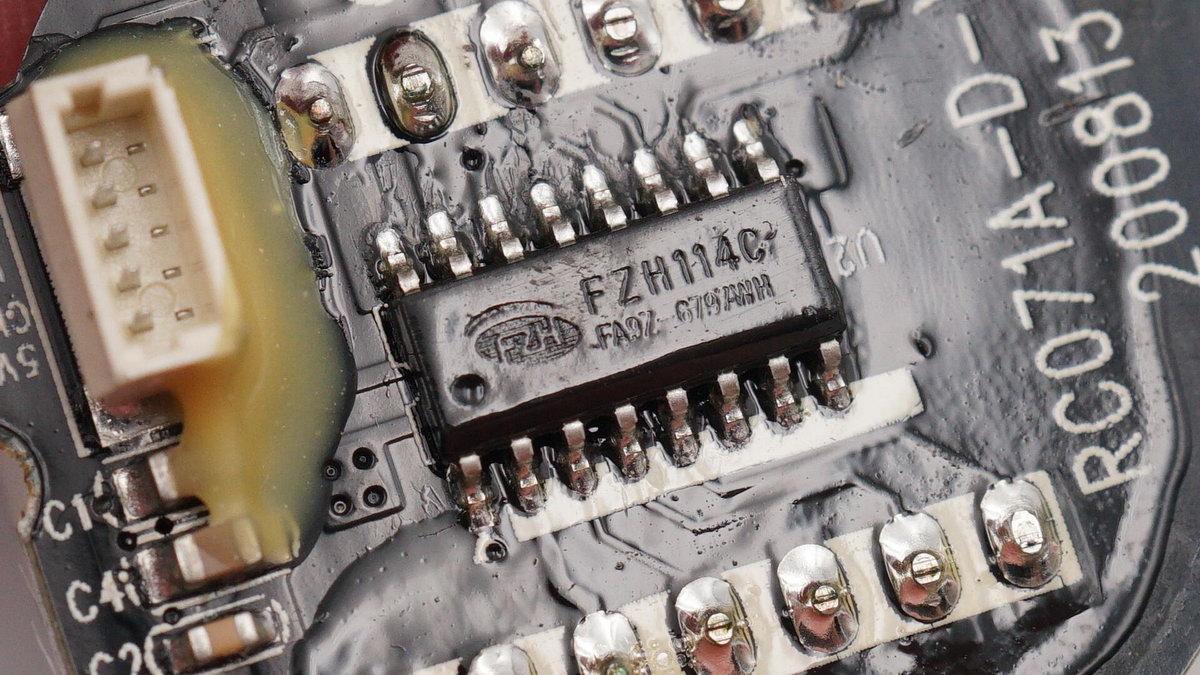

方中禾FZH114C是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片。

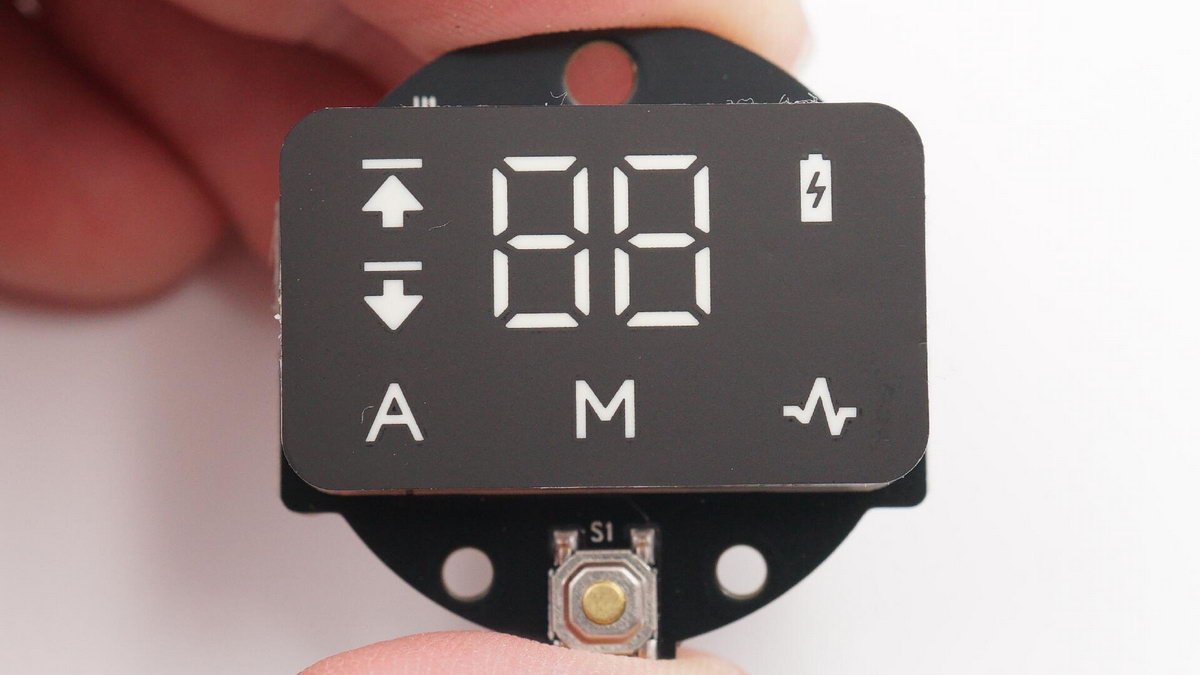

LED显示屏特写。

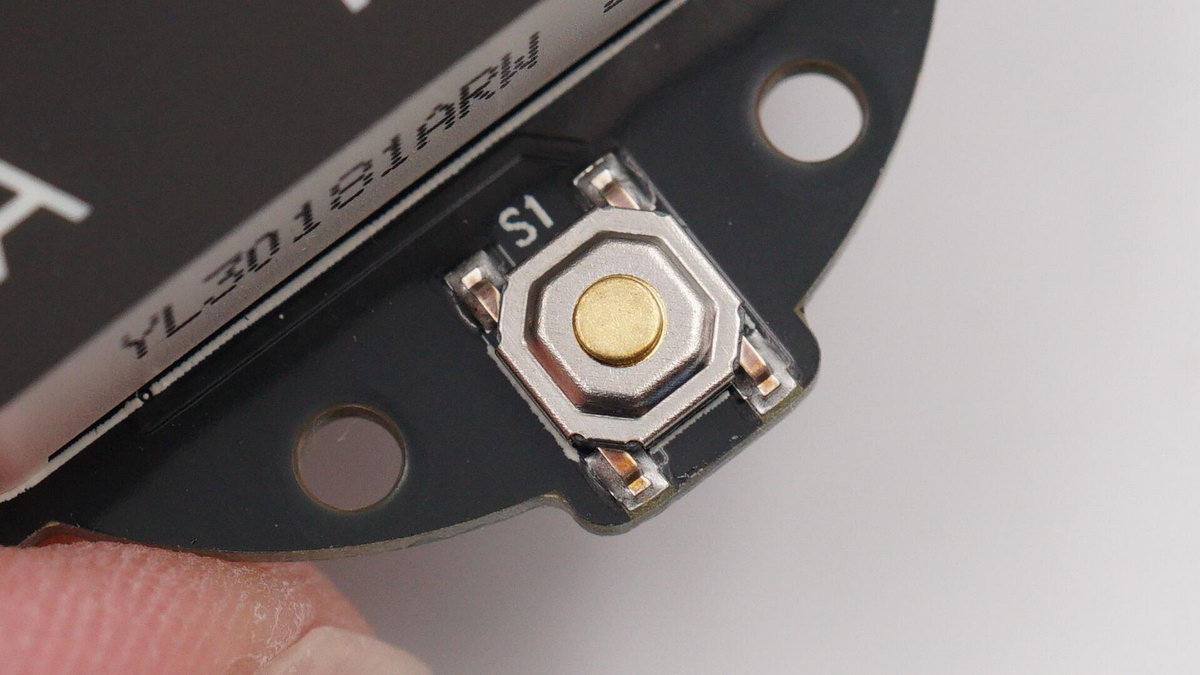

模式切换按键特写。

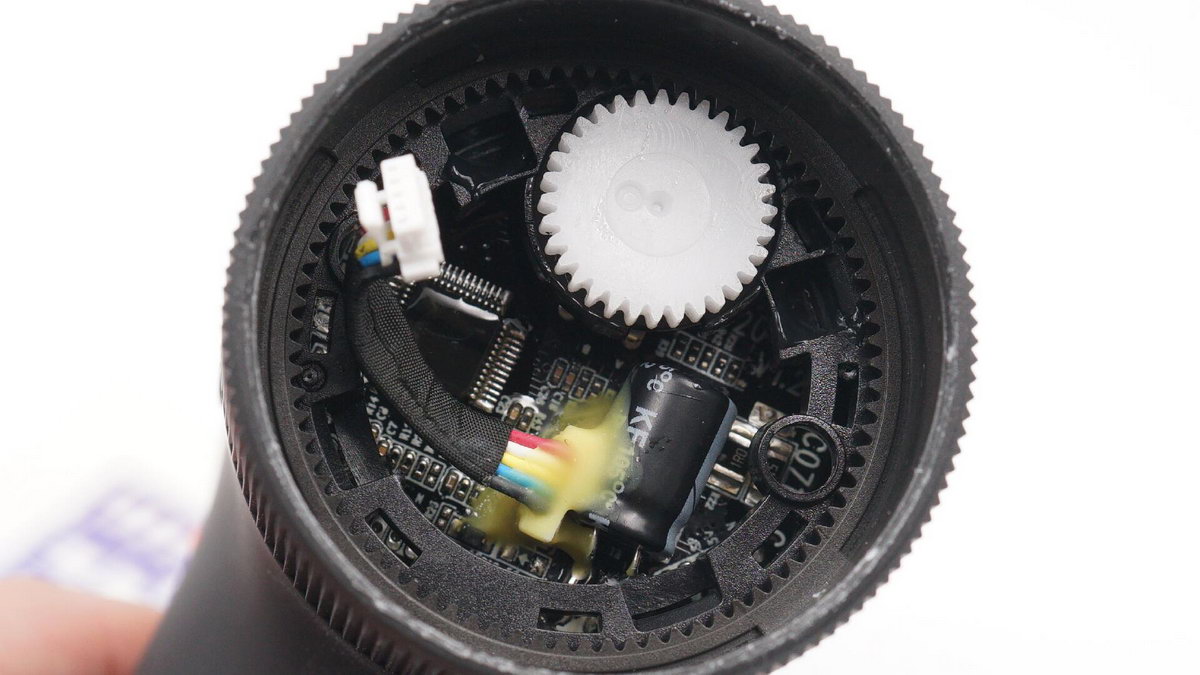

内部设有一个白色齿轮，配合旋转外壳实现调档。

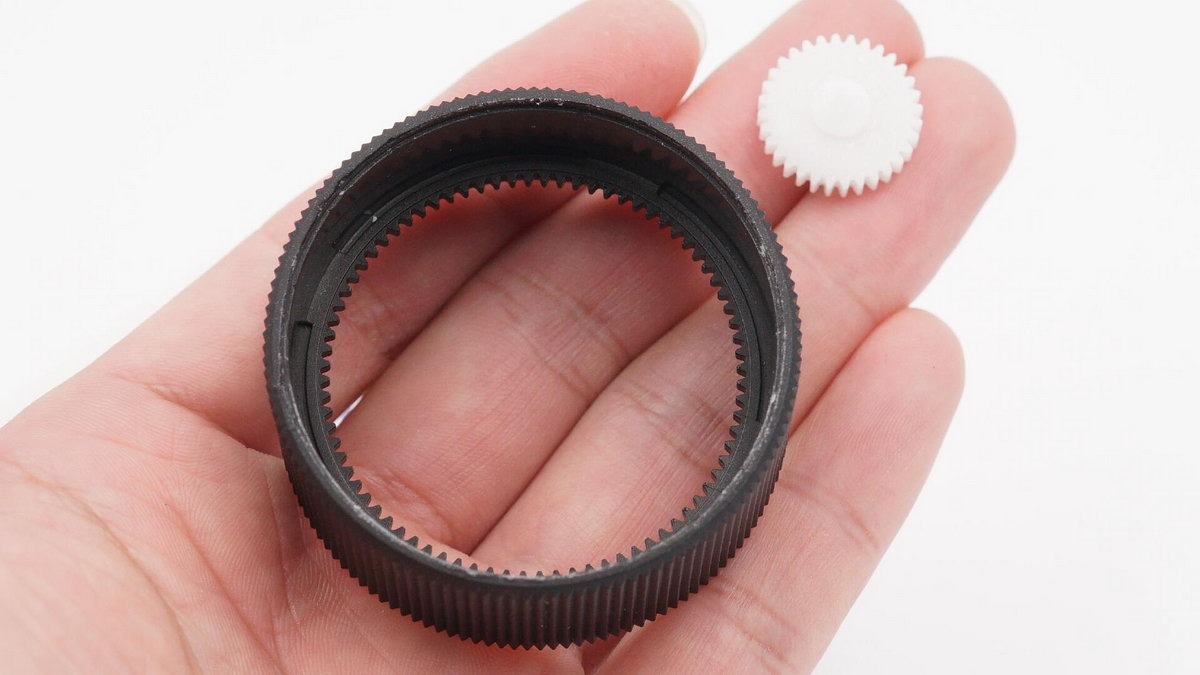

将旋转外壳和白色齿轮拆下。

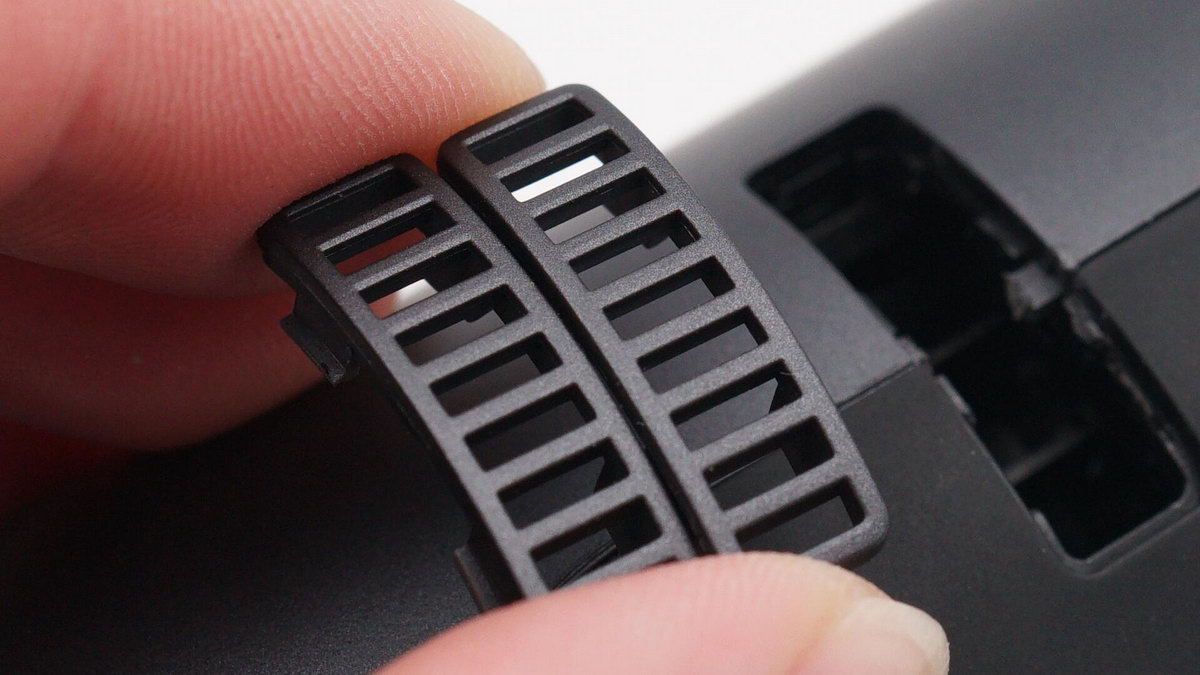

将散热窗口拆下。

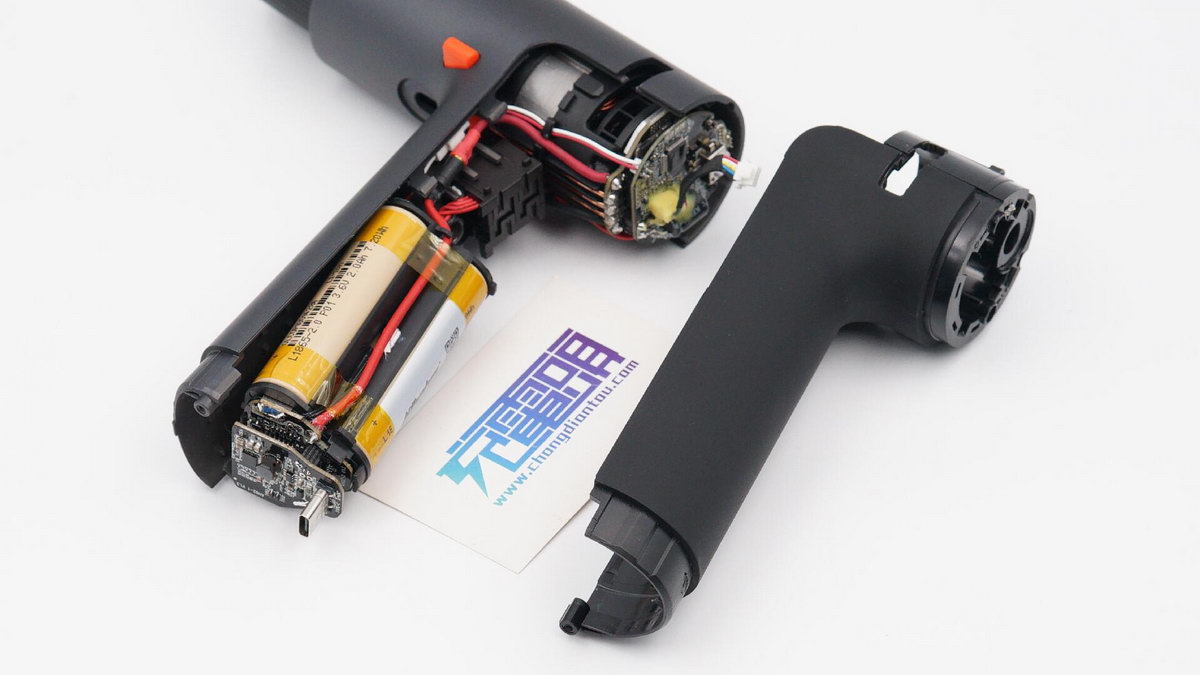

最后便可以将主体外壳拆开，可以看到内部由电池组、无刷马达和几块小板组成，通过导线连接通电。

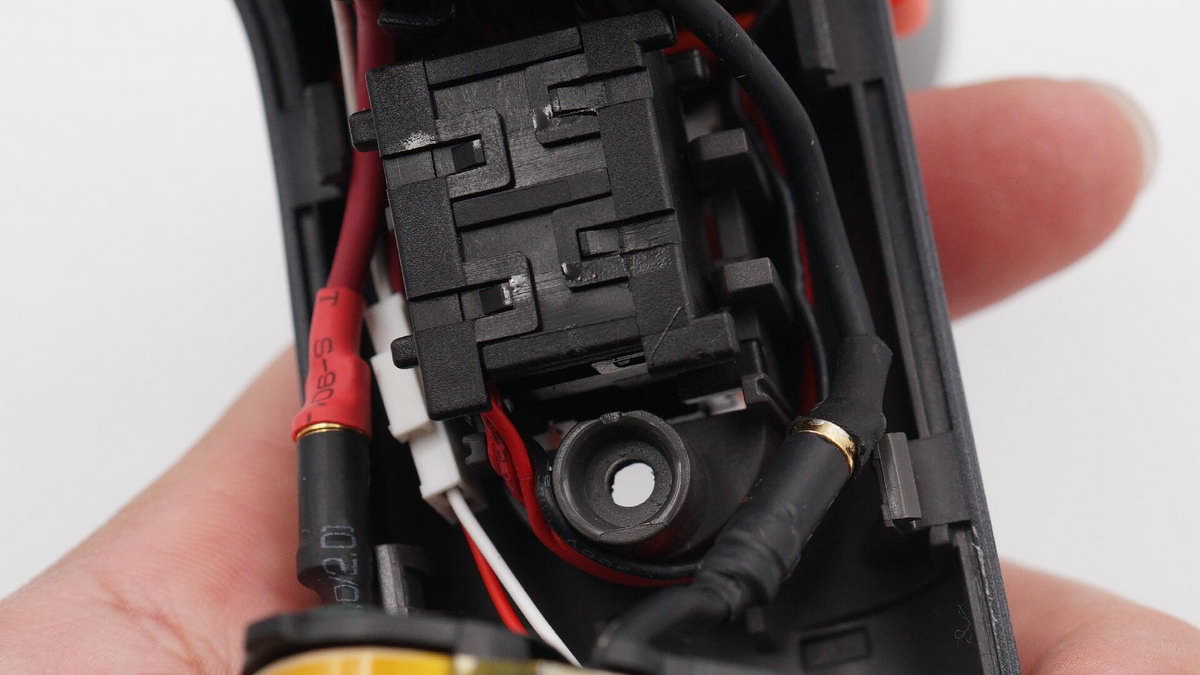

扳机按键外壳采用卡扣进行固定。

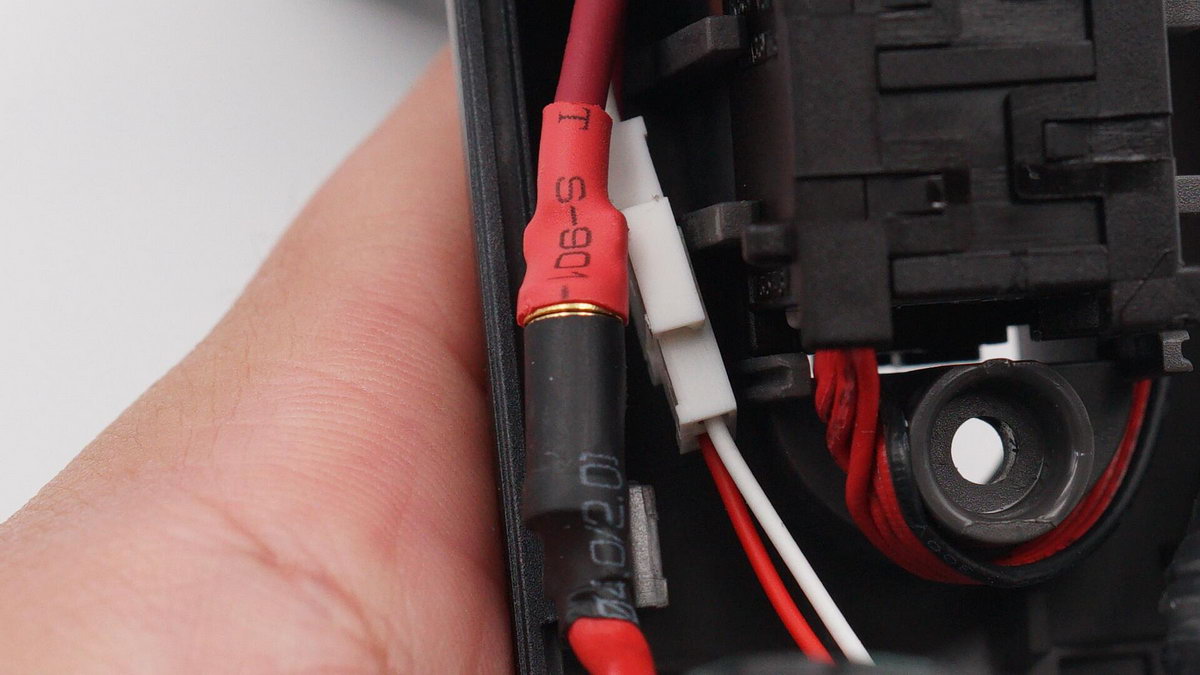

导线连接处套有绝缘胶套。

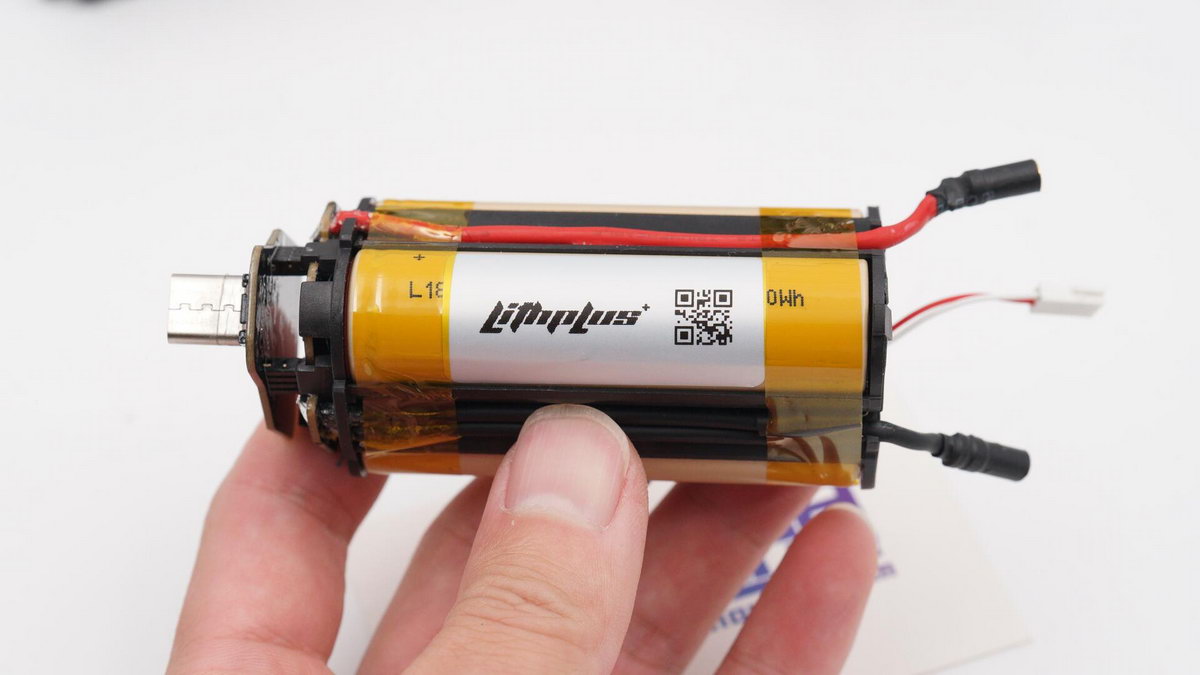

电池组三颗锂电池来自辽宁九夷锂能股份有限公司，两端缠绕胶带固定。

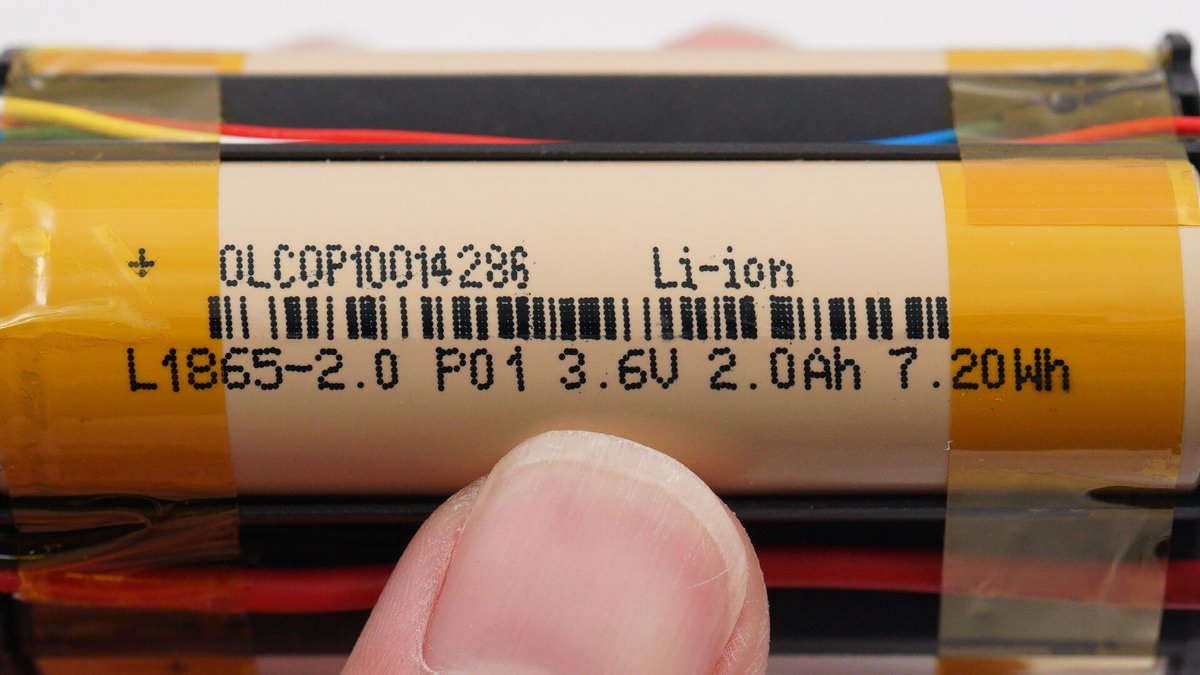

三颗电池均为18650锂电池，规格为2Ah/7.2Wh/3.6V。

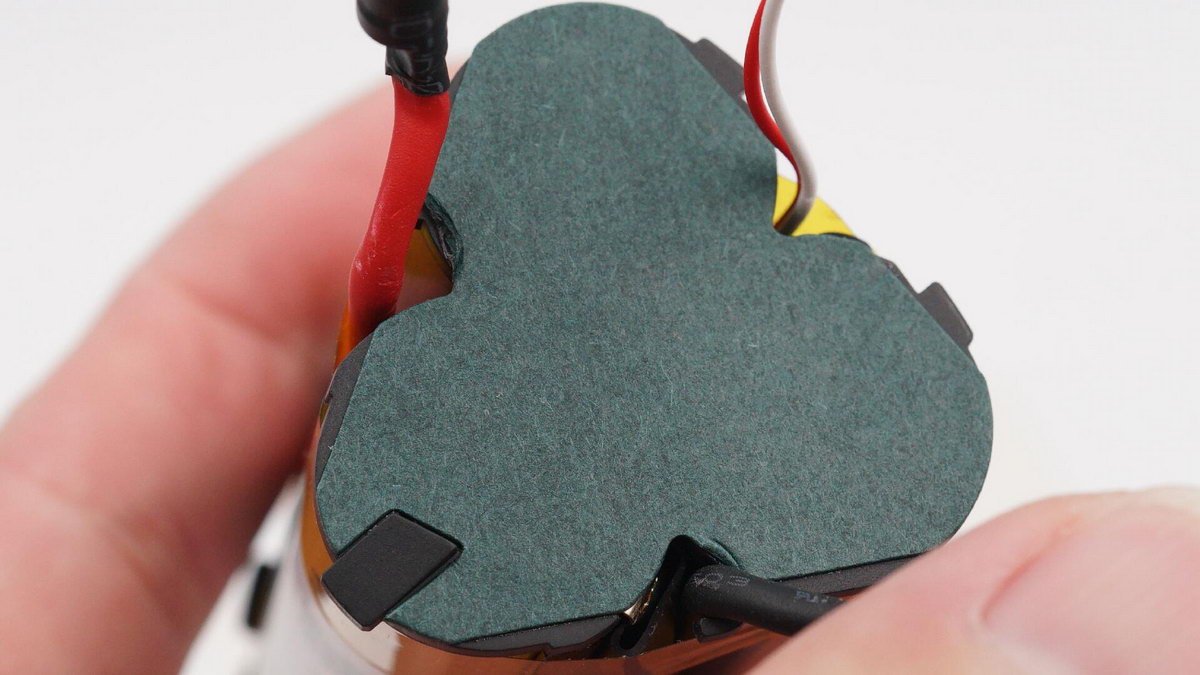

电池组底部贴有青稞绝缘纸。

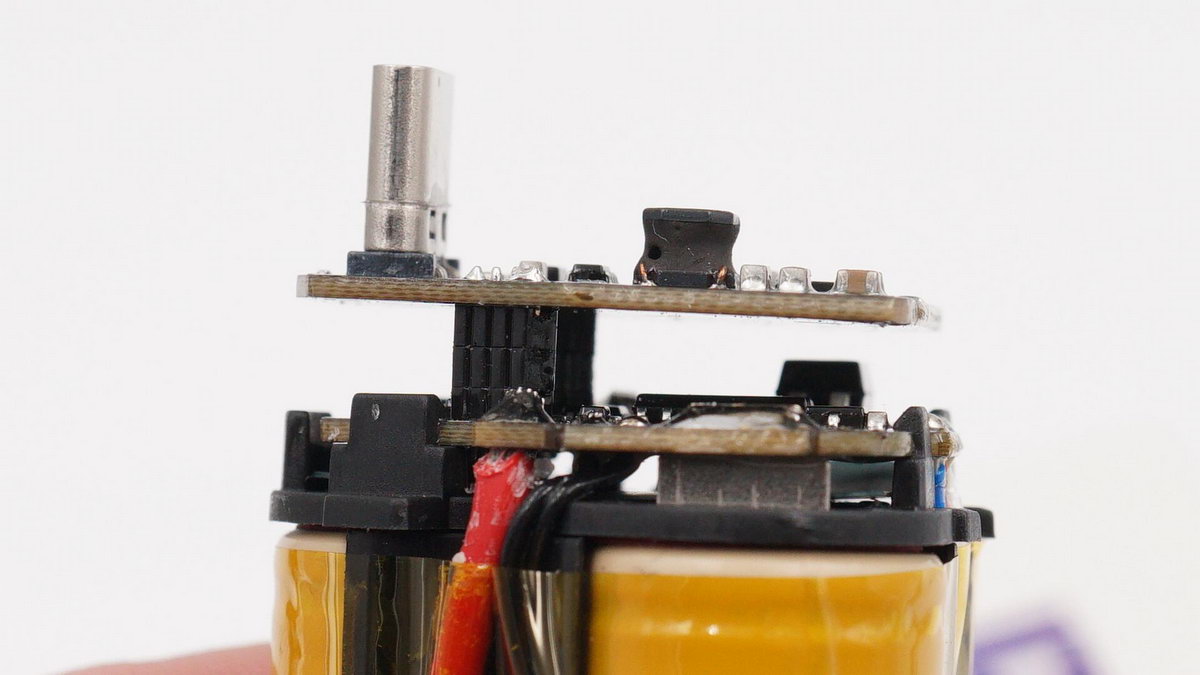

输入端采用双层小板设计，排针连接固定。
将两块小板拆分开。

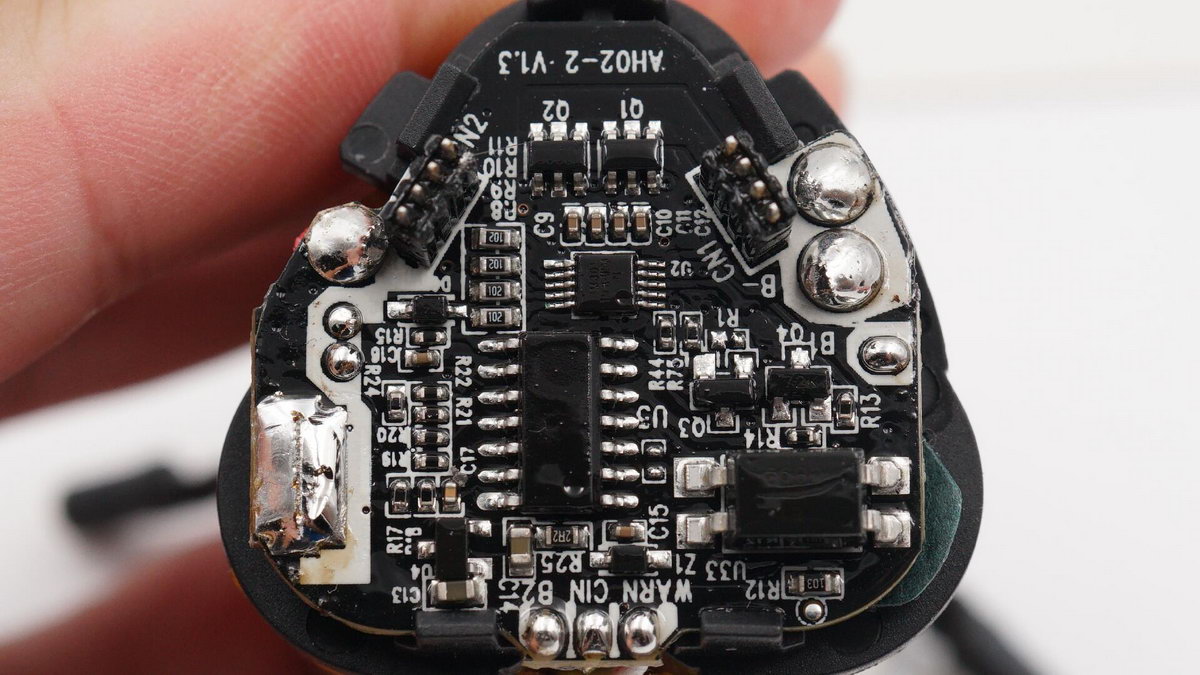

下层小板正面特写，为电池保护元件。

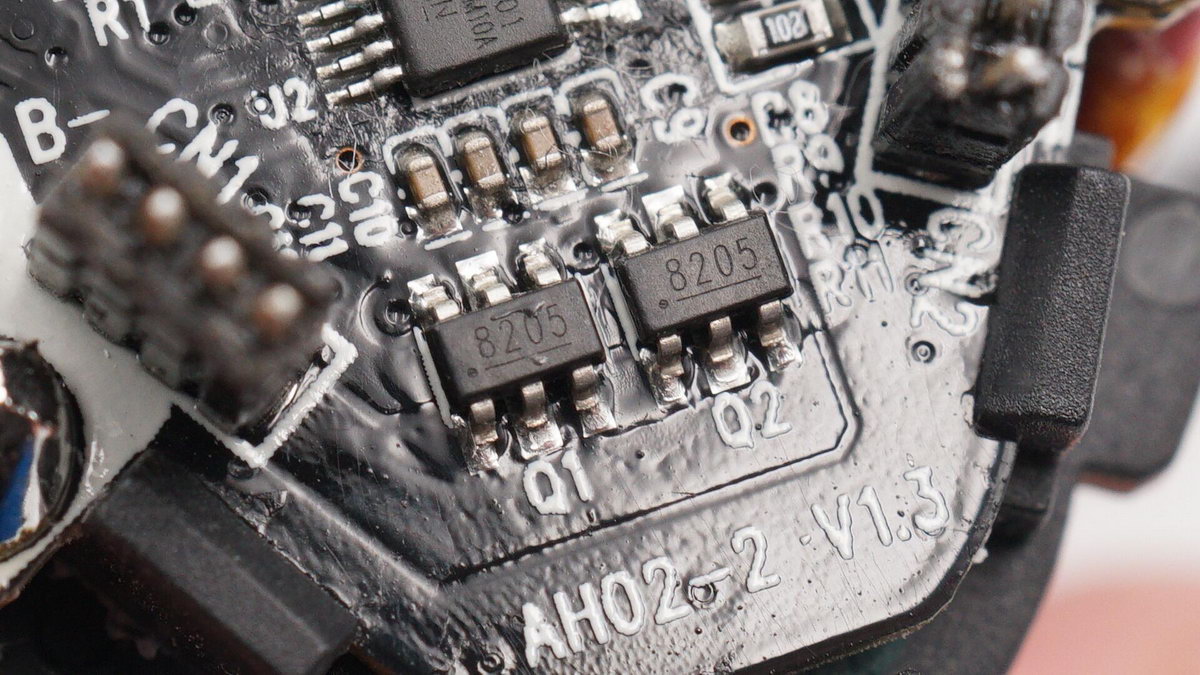

两颗丝印8205的MOS管。

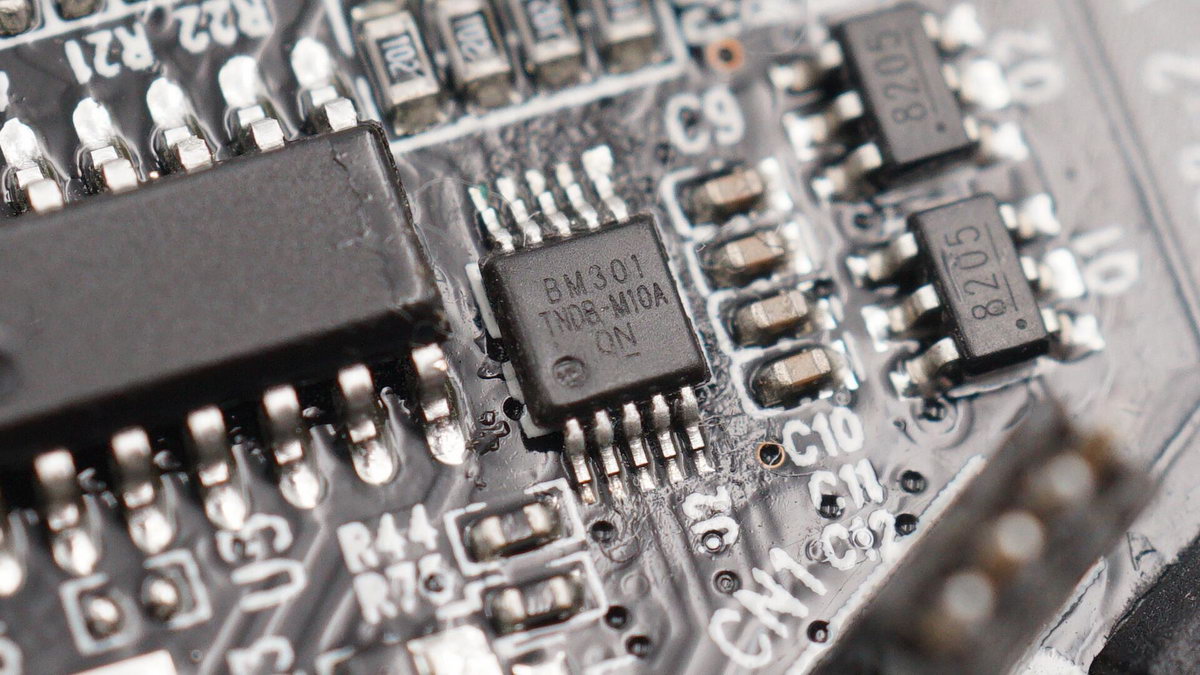

丝印BM301的芯片。
一颗无丝印芯片，信息不详。

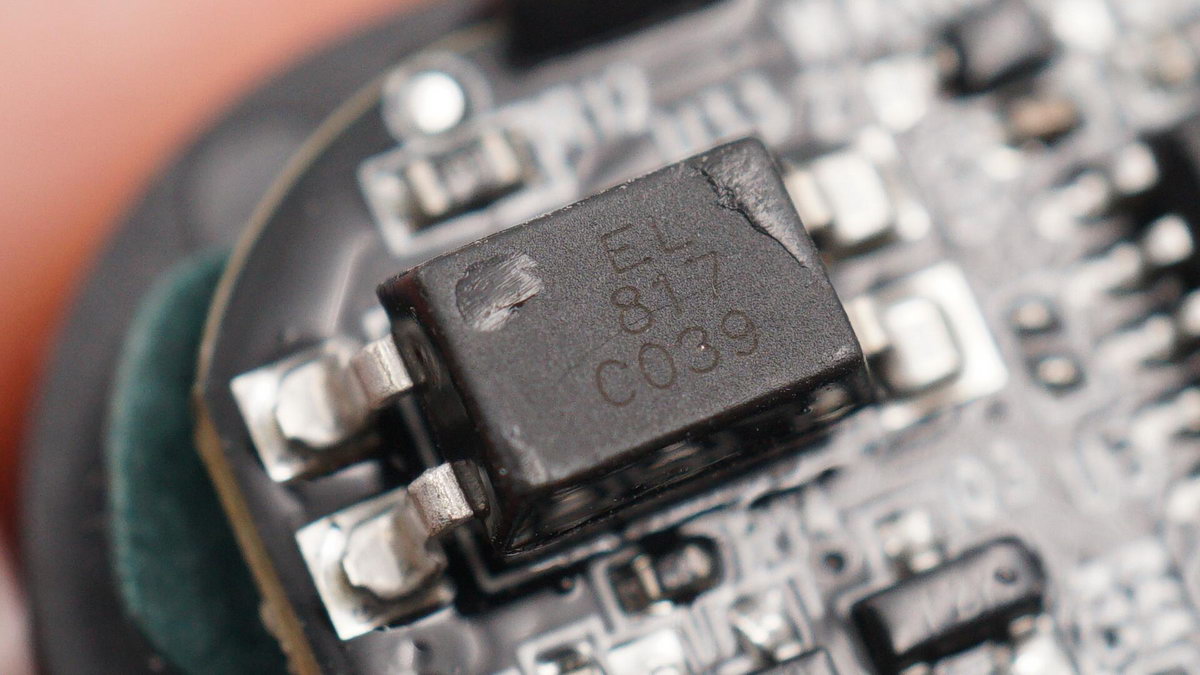

EL 817光耦。

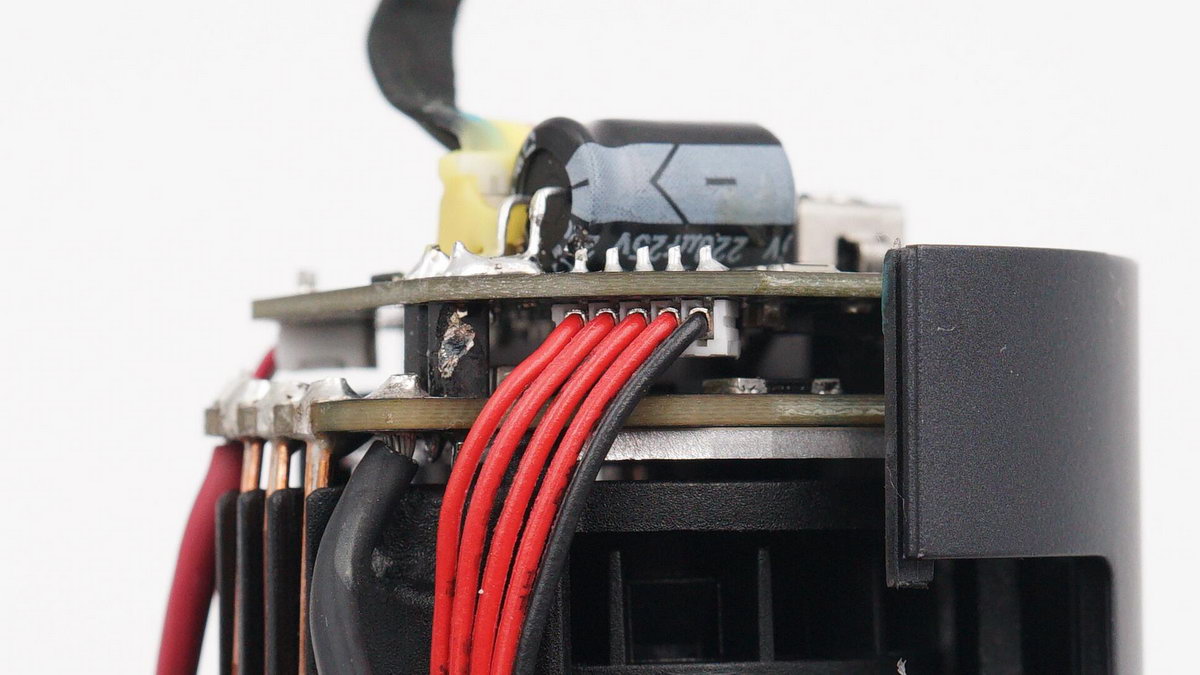

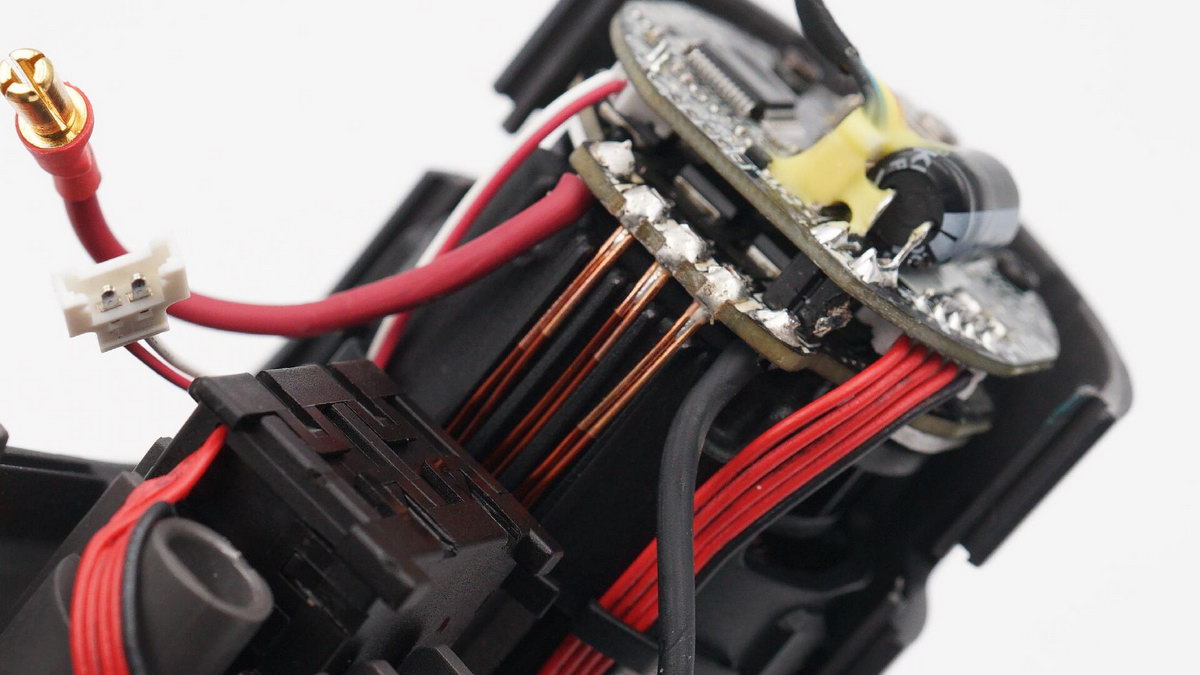

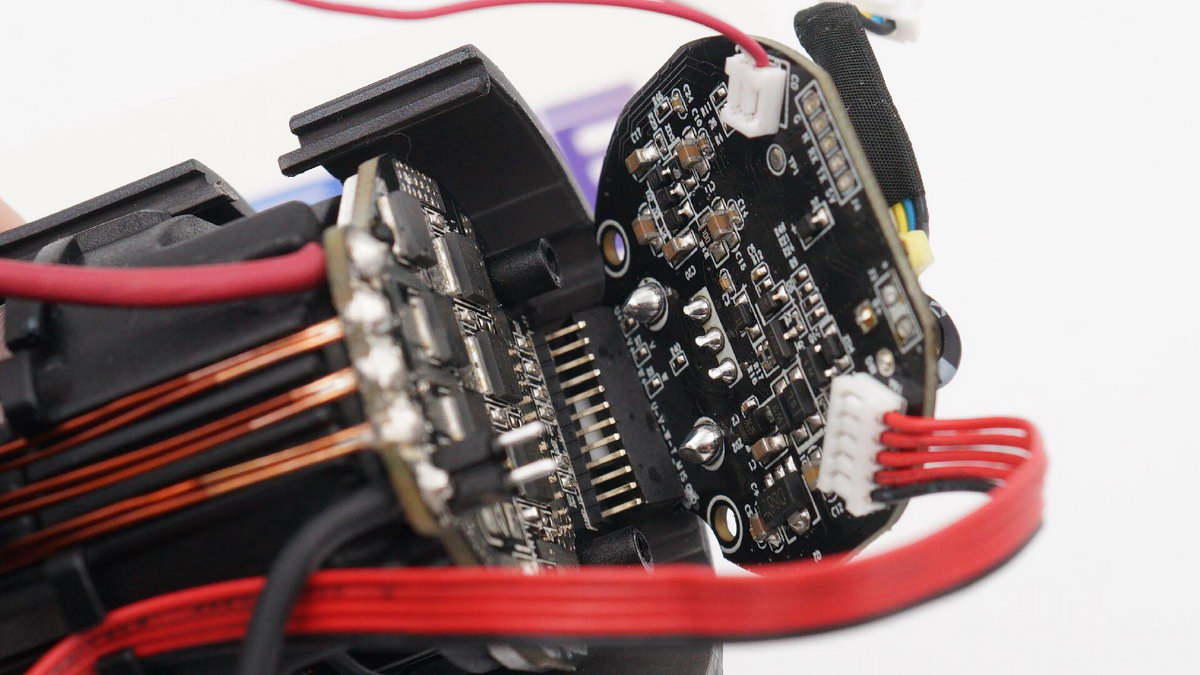

另外控制马达的小板有两块，外层为信号板，内层为驱动板。

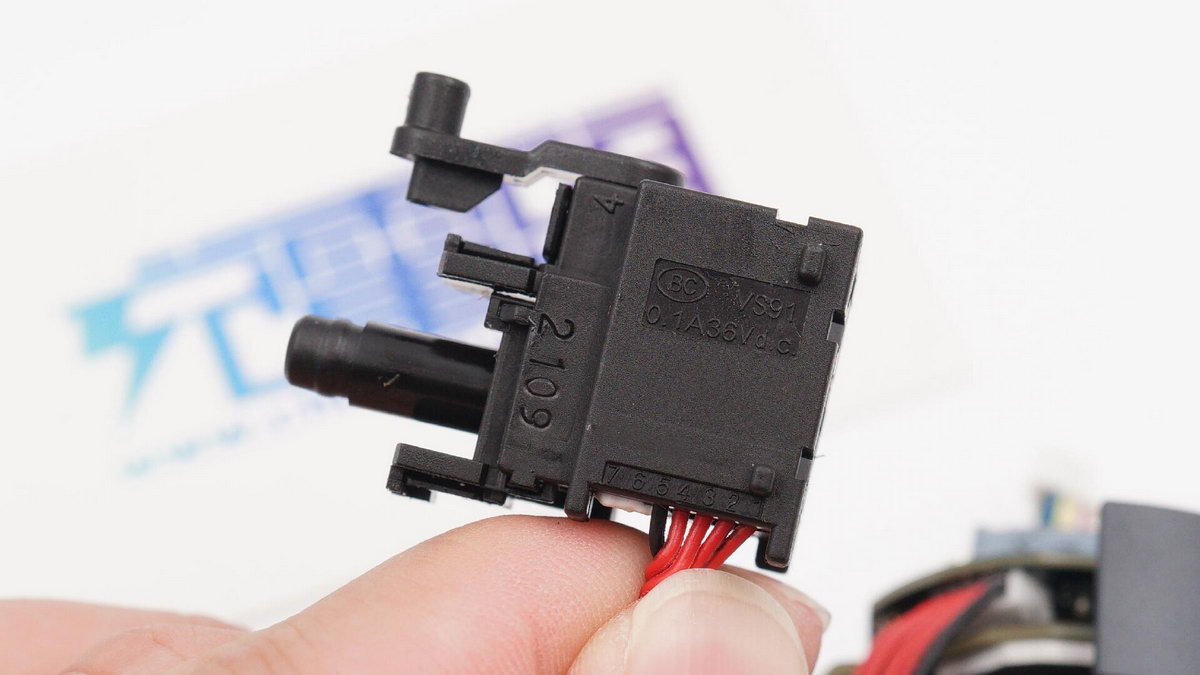

调速扳机按键特写。
按键和上层小板连接。

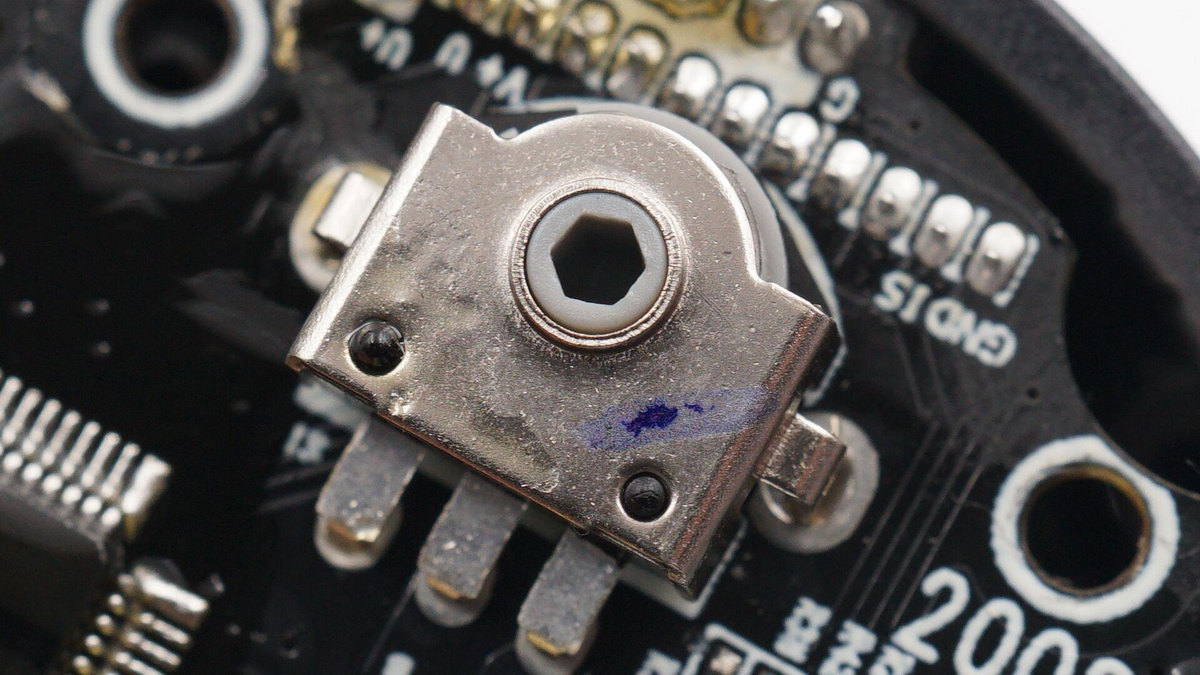

换挡编码器器件特写。

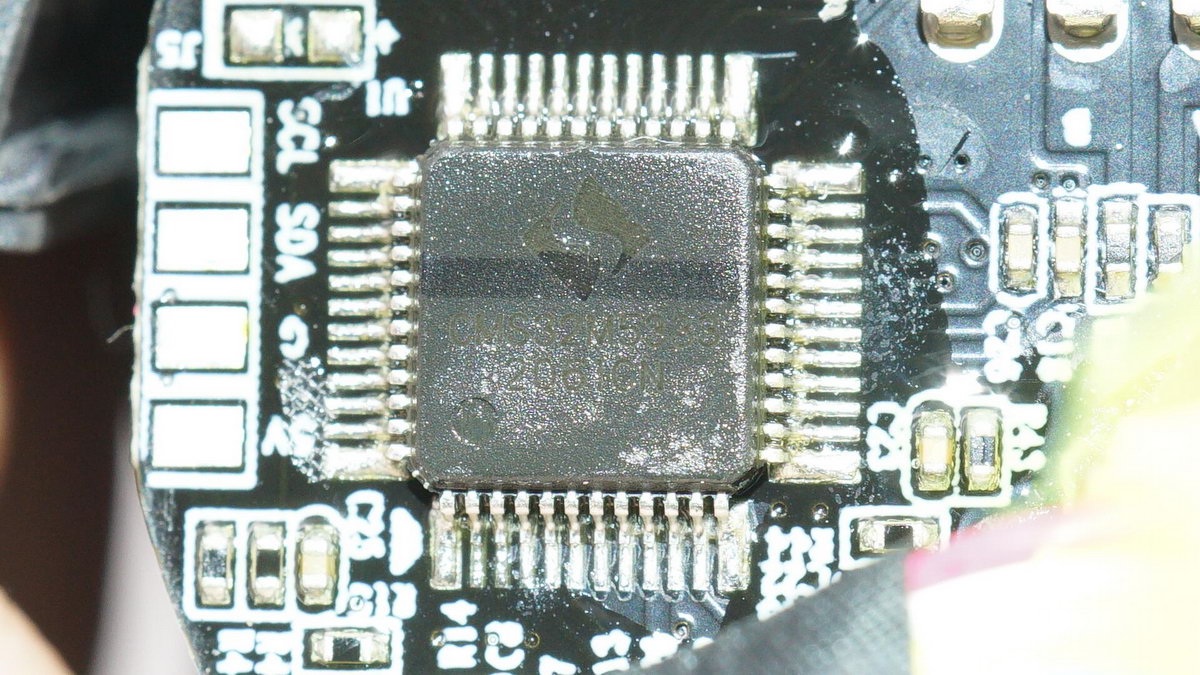

中微CMS32M5333 32位电机微控制器。

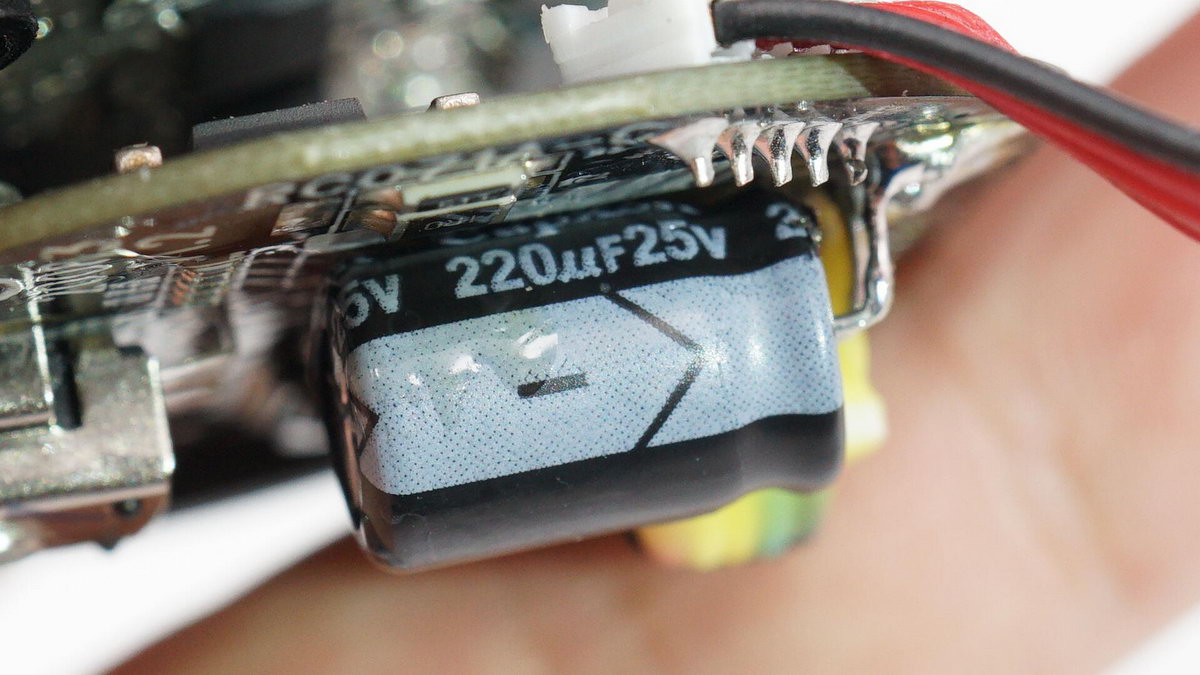

电容特写，规格为25V 220μF。
将两块小板分开。

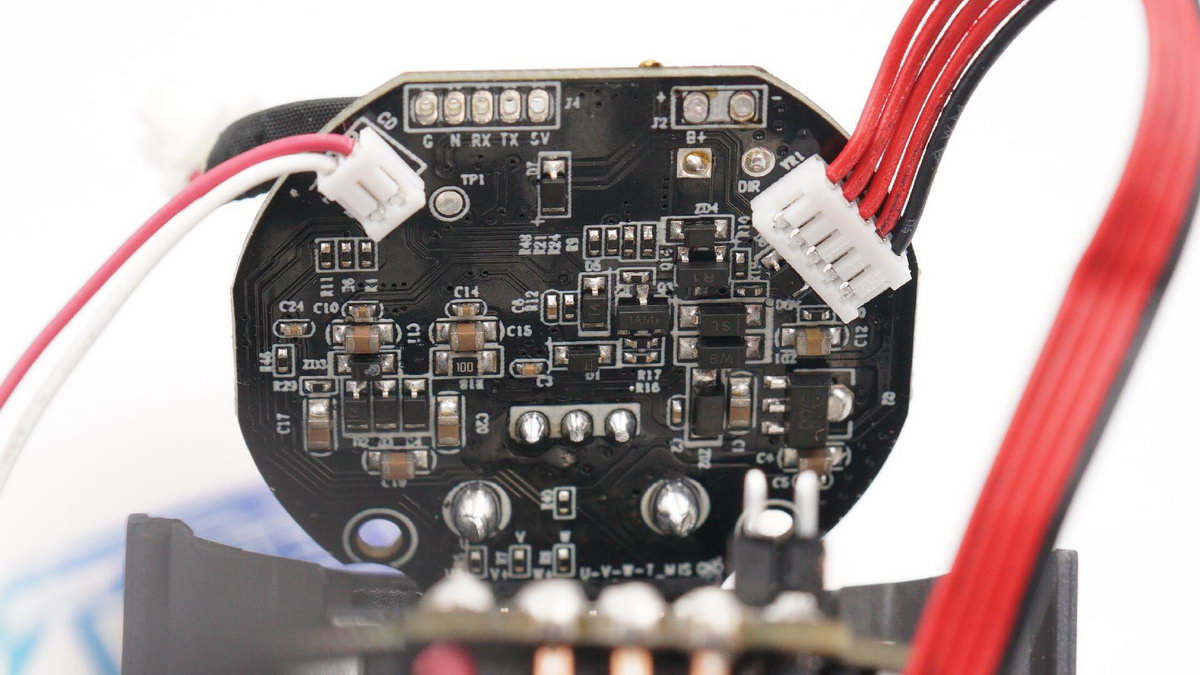

上层小板另一面一览。

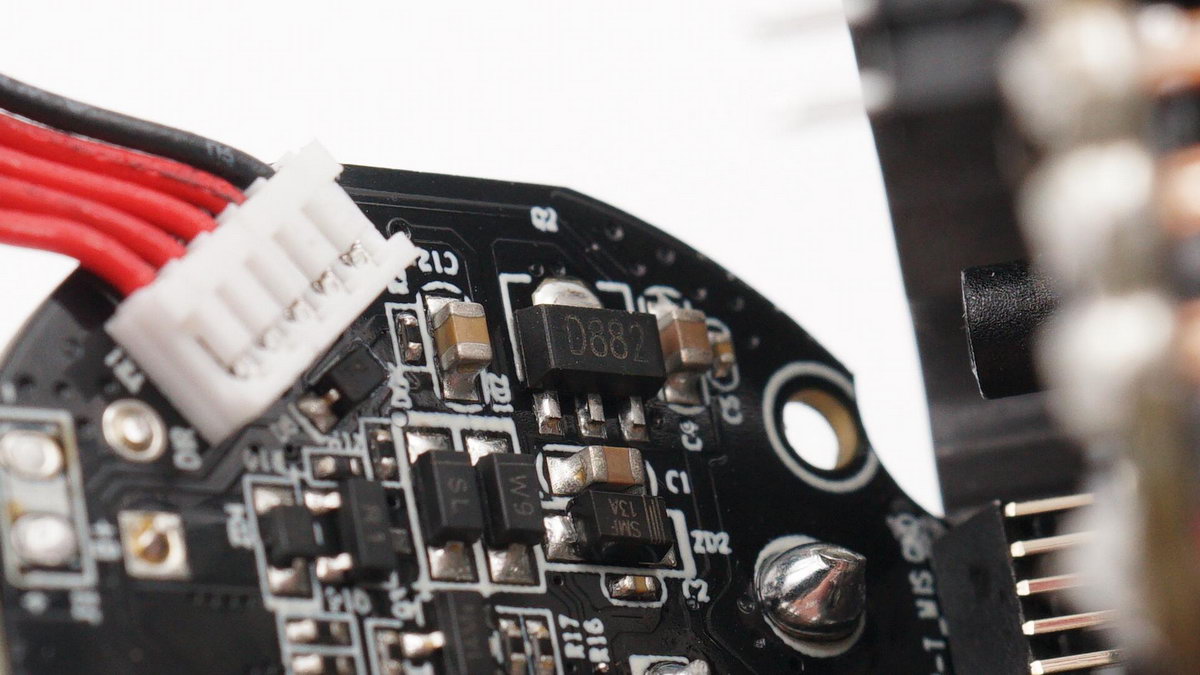

丝印D882的三极管。

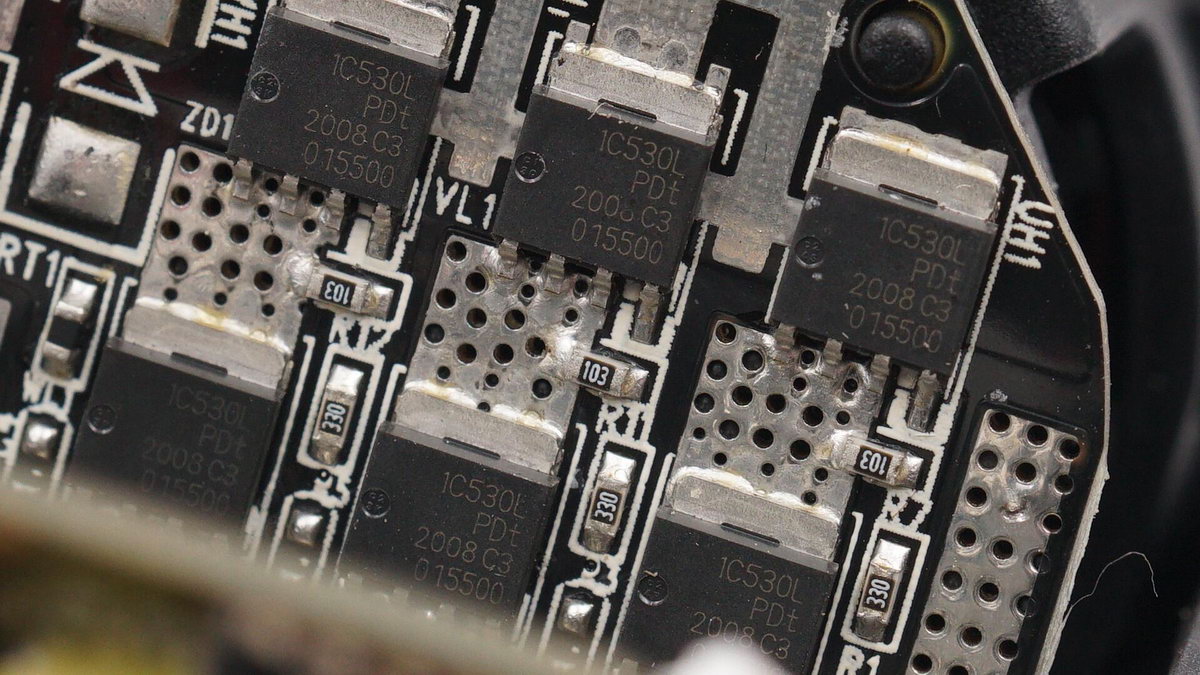

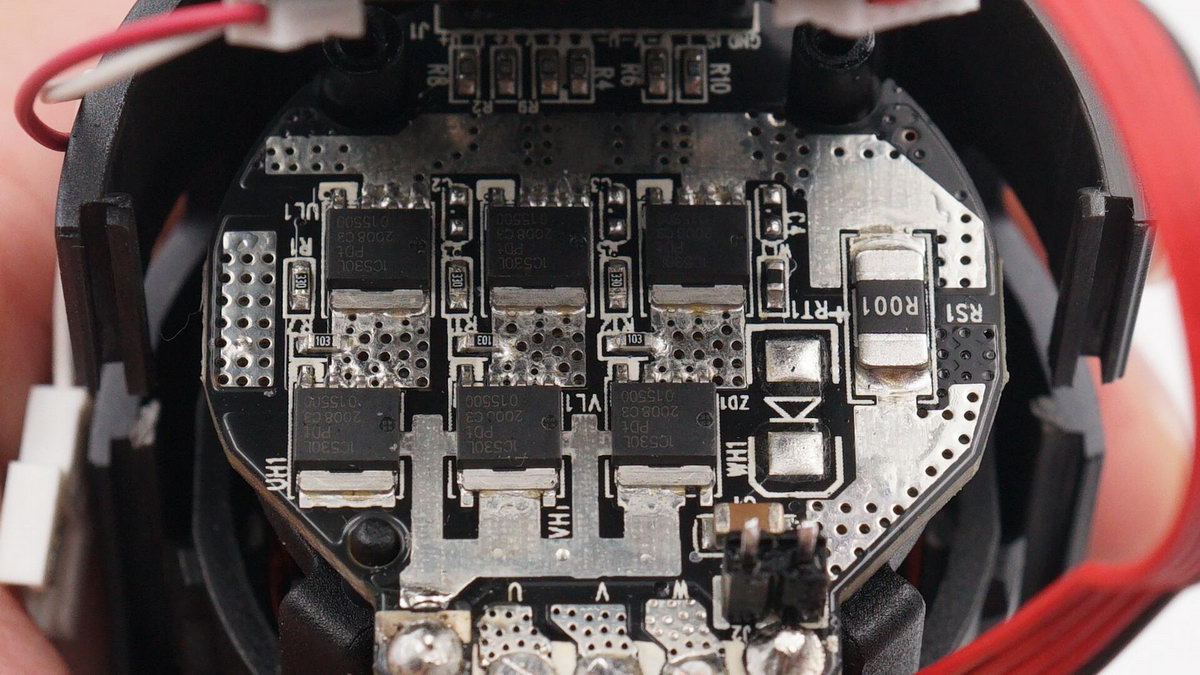

下层小板设有六颗相同的MOS管，组成无刷驱动。右侧R001电阻用于过流保护。
无刷电机驱动管来自安世半导体，PSMN1R5-30YLC，耐压30V，导阻1.55mΩ，LFPAK56封装。

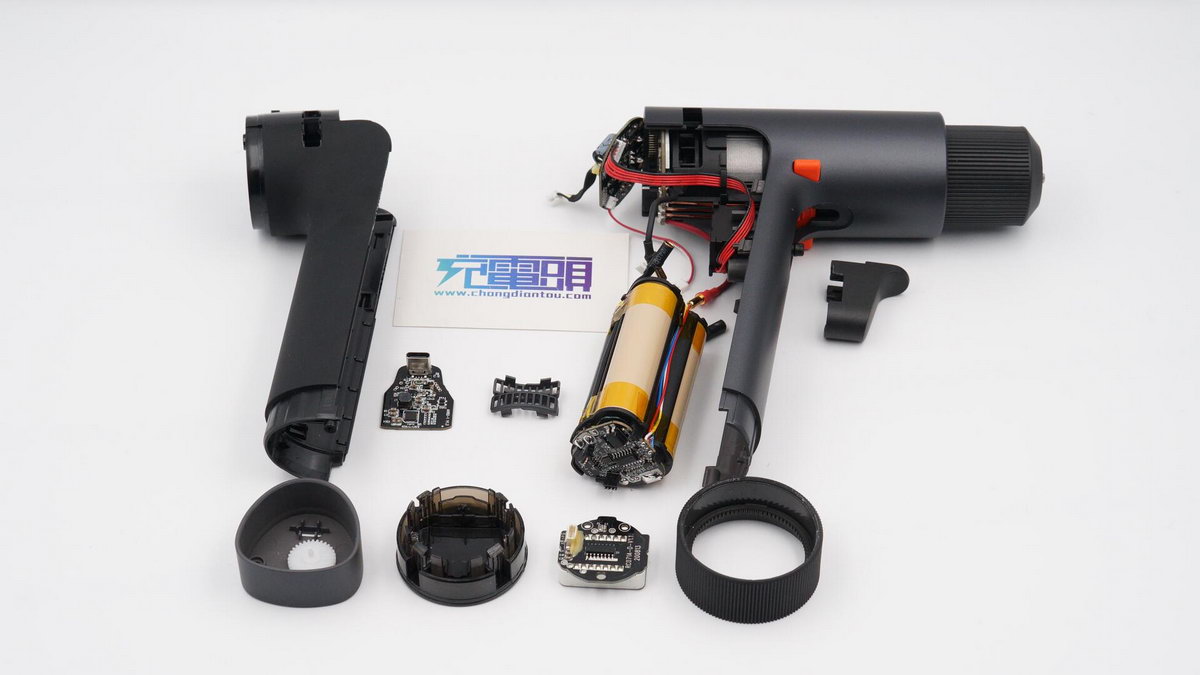

全部拆解完毕，来张全家福。
充电头网拆解总结
电钻这类工具专业人员离不开，一般人虽不常用但多少也得备一个以便不时之需。米家这款电钻采用PC+ABS高强度工程塑料，机身一体成型无螺丝，造型符合人体工学设计，整体又十分小巧轻便，无惧各种小空间，可以说使用体验非常的好，一般的组装问题都能解决。采用时下普及的USB-C口取电，一般的手机充电器加线就能给其充电，也十分方便。
充电头网通过拆解了解到，电钻输入端便设计有保险丝、过压/短路/过热保护芯片，对充电安全做了充分保护，此外采用英集芯IP2326为内置电池组进行充电，也正是得益于英集芯这颗IC的使用，电钻配备了USB-C口，用户充电体验更好。
IP2326 IC是英集芯IP23XX系列新品的其中一款 ，此外还有IP2312、IP2315、IP2325、IP2365、IP2368五个型号，满足锂电池快充多场景应用。可以说英集芯IP23XX系列新品的推出，对于一般的电动工具普及USB-C口起到非常积极的推动作用。
