“直升机机载电子设备FM TAC/COM系列电台控制头” 是“NAT”公司的系列产品。Tac/Com控制头提供了特殊的灵活性和易于操作的功能，同时使用了最小的面板空间，能在一个只有3英寸高度的面板高度中，可以使用Tac/Com控制头同时进行实现最多对4个收发器系统的控制和访问，受控制的无线电系统可以是“NAT”系列收发器或不同制造商的收发器的组合。
Tac/Com控制头可分为两个基本系列：Tac/ComⅠ（包括LED和LCD显示器）和Tac/Com Ⅱ（仅限LED）。请注意，Tac/ComⅠ或“CH”系列控制头自1995年以后已经停产。控制头的变化包括2、3或4收发器支持，主或从版本和自定义面板照明。新一代Tac/Com Ⅱ控制支持扩展信道存储（多达128个信道/无线电）、远程信道选择、显示自动调光以及控制头的完整软件配置。
与其他战术无线电管理系统不同，Tac/Com在内部软件中携带了自己的操作员手册，并可以为操作员提供所有功能的在线帮助。启动时的初始帮助模式可以提供控制头及其操作和存储功能的完整教程，在编辑操作中按下HELP按钮会为正在执行的特定存储或数据输入功能提供上下文敏感的帮助。
“直升机机载电子设备FM TAC/COM系列电台控制头虚拟化仪表试验器” 是用于检测试验“机载电子设备FM TAC/COM系列电台控制头”各项技术指标的设备，检测程序编程按照直升机维护手册“23-12-77”编写检测程序。
“直升机机载电子设备FM TAC/COM系列电台控制头虚拟化仪表试验器”系统连接如图所示：
直升机机载电子设备FM TAC/COM系列电台控制头虚拟化仪表试验器设计-11
直升机机载电子设备FM TAC/COM系列电台控制头工作原理-J
第3.0节操作
3.1简介：
本节中的信息包括Tac/Com控制头的功能和操作程序。
3.2、概述：
为了了解Tac/Com控制的操作，快速回顾一下基本的调频无线电操作是有帮助的。通常要求在任何调频无线电系统上进行以下一般操作。
1）、打开和关闭收发机。
2）、调整收音机的接收音量。
3）、在收发机上选择所需的频道。
4）、可选择/启用网络或中继器运行所需的任何特殊音调。
5）、可选择选择/启用任何防护接收或传输功能。
从视觉上显示无线电的发射或接收也很有帮助，从而确保飞行员有正确的性能。如果无线电是“频率敏捷”的（即，操作的频率可以由操作员直接设置），还必须提供一种方法来输入特定的频率数据，并识别和存储信息。
每个制造商都以不同的方式提出这些要求，而且因为Tac/Com系统提供了与其他制造商的设备以及NAT自己的收发信机进行接口的能力，必须提供一种统一的操作方法。以下部分将描述如何在Tac/Com系统中完成每个常见的操作功能。
它也可以询问控制头本身，以帮助您学习如何操作它，只需在第一个开机屏幕上或在编辑时的任何时候按下帮助按钮。
该系统的在线帮助功能足够全面，足以解决大多数操作问题，并纠正驾驶舱内长期存在的与丢失或丢失的操作员手册有关的问题。控制功能的充分说明和有效的编辑选择，可按HELP按钮激活。
重要的是要记住，由Tac/Com系统同时控制的许多无线电可能具有非常不同的特性和属性以及频率。如果无线电在连接到Tac/Com头之前没有某些功能，它将不会突然地仅仅通过连接到Tac/Com控制而获得所有可能的功能。
晶体管控制的无线电台，例如“FliteFone 40”，不会突然变成敏捷的无线电台，“Flexcomm”收发机不会仅仅因为它们连接到Tac/Com控制头。只有NAT自己的收发机提供完整的功能，包括扩展音调、DPL、加密、扫描和可变传输功率。
3.3、初始操作：
3.3.1、电源-接通帮助：

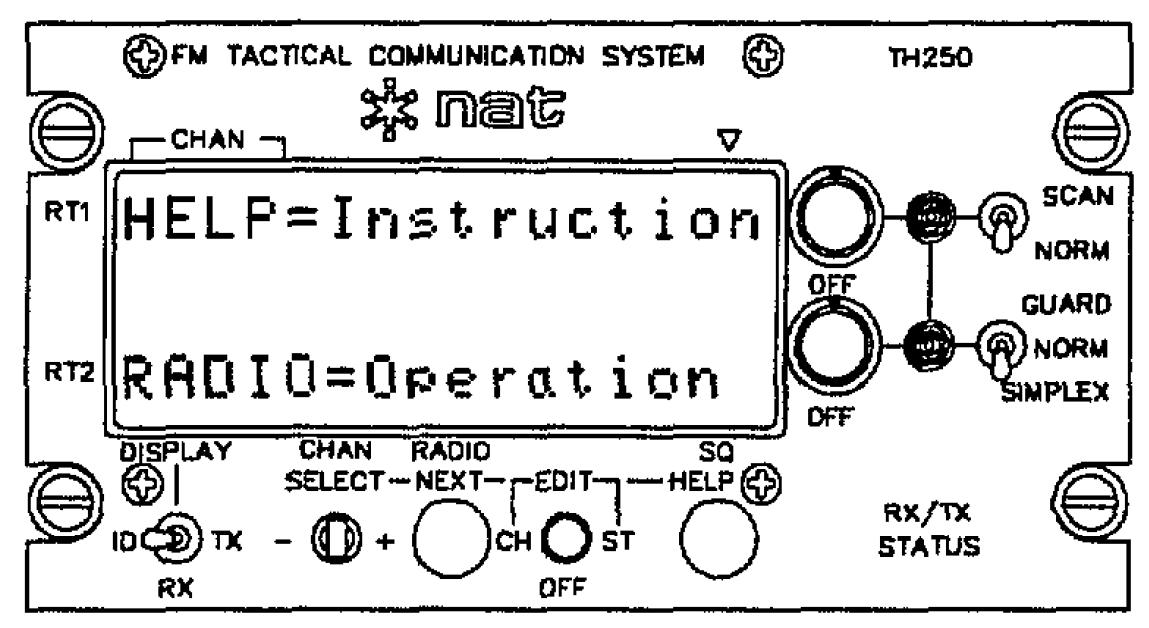

通过旋转任何无线电台音量控制，远离OFF停止位置，打开TaciCom系统。软件修订号将简要显示，然后是一个屏幕，显示使用在线帮助系统的选项，如下所示。
如果选择了帮助（即，按下帮助按钮），控制头将提供一个关于每个控制头功能的操作的教程。要完成本教程，请在阅读每个屏幕后按HELP。要随时退出此初始帮助功能，按下单选按钮，控制头将开始正常的无线电台操作。
3.3.2、初始操作显示器：
如果帮助被拒绝（按指示使用单选按钮），控制头将显示每个收发机的安装功能和当前设置的摘要（可以在安装设置中禁用此功能以更快地启动）。一旦所有功能显示，收发机将准备正常运行。
一旦您选择了正常的控制头操作，显示器将按照接口卡和软件设置说明所指定的方式安装无线电及其设置。这将在控制头上产生以下系统信息：
“NAT NT-150 or WULFS RT-7200 (etc.)”
“NA*NTT**-150”或“WULFSRT-7200”（等）
这是为控制头（RT 1-4）中的收发器插槽指定的无线电台类型，如果在控制头中改变接口卡、存储的软件设置或硬件跳线选择，将会改变。此消息是为了建议您知道控制头在该接口插槽中应该是什么。
接下来，介绍无线电台的状态，它表示其无线电台范围内功能的状态，如传输功率、双工操作或音调。将显示所有选择选项的摘要，除非在安装软件设置中失败，以加速控制头的打开。此显示器将为每个广播中产生如下所示的消息：
“POWER = LO, TONES = OFF (etc.)”
“电源 = LO”，“音调 = OFF”（等）
控制头将继续依次*放播**每个收发机，并最终在光标结束后定位光标（箭头）。您还可能会收到如下所示的消息，它们是由Tac/Com控制头报告的系统错误/警报消息：
“NO l/F BOARD”无仪表板
Tac/Com控制头内的此特定插槽（RT1-4）中没有安装接口卡。如果控件头中有空插槽，则将显示此消息，以警告面板控件处于非活动状态。
“-NO RADIO -”无无线电台
当由Tac/Com控制头测试时，没有发现在这个特定的槽内安装收发机。它可能已经被移除以服务，在另一架飞机上使用，或连接连接器断开。
“-RADIO OFF -”收发机关闭
当Tac/Com控制头检查时，发现收发机关闭或有缺陷（如果前面板打开）。如果从飞机上删除“Flexcomm无线电”，也会出现此消息，因为它们不支持“-NO RADIO -”无无线电台-功能。
3.4、前面板控制:
有两组主要的控件，在Tac/Com控件头上有一个2、3或4行对16个字符的显示。第一组控制是“特定于无线电的”，它只影响单个无线电的操作（在单个控制中最多可以安装四个头）第二种是影响控制头整体运行的一般控制装置。这些重要群体的功能和相对位置如下：
3.4.1、“RADIO SPECIFIC CONTROLS”无线电特定控制：
无线电特定的控制允许每个无线电的一般操作和功能被独立地修改。这些无线电被识别为“RT1、RT2”等。在显示器的左侧，文本线继续通过显示器，以连接到控制头右侧的该收发机的特定控制。通过无线电功能开关在前面板上提供的确切功能将因每种无线电台类型而不同。一些收发机支持很少的功能，而另一些则需要前面板开关，和一些状态线功能来设置所有的无线电功能。并非所有设备都有防护控制装置。
3.4.1、“Guard Controls”防护控制：
一般来说，保证音量控制允许零音量水平而不关闭收音机，但在某些情况下，如“USFS GUARD RX”保护RX控制，这将是不正确的。美洲国家组织的政府合同要求，无论调节设置如何，这个水平都不能达到零，在任何时候都有最低的固定量。
只有在安装了“H”、“U”或“V”接口卡时，才提供第二组控制件来进行保护操作。请注意，保证音量控制没有关闭停止位置。完全逆时针强制控制可能会导致开关损坏。通过控制头的右侧可获得内部最小防护音量调节。附加的保护控制装置提供了保护1和保护2通道的选择，以及一个单独的RX状态指示器。
3.4.1.2、“RX (Receive) Volume Control”RX（接收）音量控制：
音量控制件旁边是显示TX（传输）状态或RX（接收）状态的双色指示器。如果该特定的无线电被键控来传输，则LED将是绿色的。如果接收到信号，LED将为琥珀色。
如果该通道的音调或DPL代码与控制头中设置的音调或DPL代码不匹配，正在接收的收发机仍然不能产生任何音频。如果从状态线将给定收发机的音调设置为ON，则所有数据（频率和音调/DPL代码）必须正确才能听到接收音频。如果音调关闭，则所有输入的传输都被接收。指示灯指示音频逻辑是否正确，警告飞行员频道激活某种无线电流量。
如果收发机空闲（未接收或发送），指示灯将关闭。用于这些功能的颜色编码对应于“”FF40、C-62中使用的现有指示和C-1000，为飞行员的熟悉度。值得注意的是，这些公约与飞机标准相反，这可能会使一些用来着陆移动设备的紧急服务人员感到困惑。当与配备了防护通道的无线电台一起使用时，主RX信号和保护RX信号都将照亮“RX LED”，除非配备了单独的防护控制装置。
3.4.1.4、“Radio Mode Switch”无线电模式开关
最后一个无线电特定控制是模式或功能开关，它随所使用的无线电台类型而变化。对于NT系列收发器，它选择“NORM 或 SCAN”操作模式，如状态行中明确定义。
对于NT系列收发器，扫描频率为90通道/秒/无线电台，以下扫描模式（在状态编辑模式中定义）为：
- “LIST”列表（最多包含32个频道/列表）。
- “PRIORITY”优先级（最多2个优先级通道，+主动监控通道）。
- “LIST + PRIORITY”LIST+优先级（给定块中的2个优先级+30通道）。
对于1O-15ms样本，优先级监测为3次/秒。如果检测到流量，无线电台将重新将通道到优先通道，并在2秒延迟后返回到监控通道（选择扫描时无线电台所在的通道）。所有“CTCSS”音调或“DPL”代码在扫描期间都处于不活动状态（由于锁定延迟）。
对于一些无线电台，这个模式开关是保留为“GUARD or MAIN”保护或主传输选择，因为不支持扫描。它也可以选择“SIMPLEX”单工或直接（中继器对话）操作，而不是“NORM”（双工）或中继器操作。所有通道的数据都存储为单独的TX和RX频率，这允许以任何方式输入和使用它们。“SIMPLEX”强制单形功能将存储的RX频率暂时推送到TX插槽中，以允许对现有存储的中继器频率进行“交谈”，并避免了必须使用此信息存储单独的信道。
3.4.2、“General Controis - NORMAL Operation”一般控制系统-正常操作：
一般的控制头功能包括影响控制头整体操作的开关。有些开关根据控制头的操作模式具有双重功能。两种操作模式是正常和编辑。
编辑功能通过雕刻的面板线连接在一起，以表明它们是相关的。当编辑开关处于OFF以外的任何位置时，备用编辑功能就会处于激活状态。
3.4.2.1、显示开关：
显示开关在正常和编辑操作模式下的工作原理相同。
显示开关决定在每个收发机的各个频道演示上显示的数据。可以显示按字母顺序排列的通道名称或标识（ID位置），或实际的通道频率（RX和TX位置）。在编辑时，这也决定了将被编辑的内容。任何可见的数据都是可以编辑的材料。在正常操作中，机组人员可以选择对他们最有用的演示，通常是ID或频道名称显示。光标或左手箭头显示频道或编辑的电台。
