今天给大家带来一个特别有意思的曲面建模案例，也许你对CATIA创成式外形设计中各种操作命令都了解，但是这个案例你可能还真建立不出来，因此光会命令还是不够的。要想成为高手，最重要的就是培养自己建模思路能力，我觉得这种*力主能**要还是靠自己来领悟，不断的在大脑中想象如何使用的同样的建模思路来建立哪些模型，勤于思考外加上多练习，你就会成为CATIA高手。
话不多说，请看下面这个我在网上看到的一个图片，叫8字环。
是不是很多人刚看到这个8字环时一头雾水，这么简单的模型居然不知道怎么入手，不知道建模思路。甚至想了很久都没有想出来。
不急，我在这里带领大家慢慢分析，逐渐领悟这类模型的建模思路。这个8字环图看上去是一个高度对称的图，可以由一个部分对称三次得到。这个最基础的部分因此就成了建模的关键，这个基础部分显然后五段曲线组成，两段圆弧，两端椭圆弧，一段组合圆弧。
因此，建模思路可以先把这五段圆弧首尾相连起来，在这里没有尺寸，因此我在这里做一个近似的。
第一段圆弧：

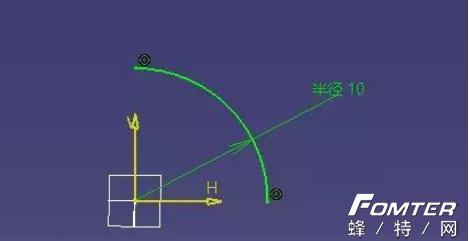

任意选一个平面画一个半径10mm的四分之一圆弧。
第二段曲线：
在第一段圆弧所在平面的的垂直平面绘制下图所示的草图，组成元素是两段相切的圆弧。
第三段和第四段曲线：
在第三个平面上画如下图所示的草图。由两个椭圆圆弧构成。
第五段曲线：

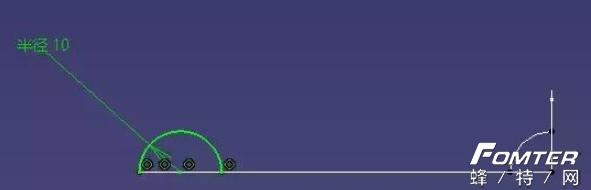

和第一段弧在同一个平面上，如下图所示

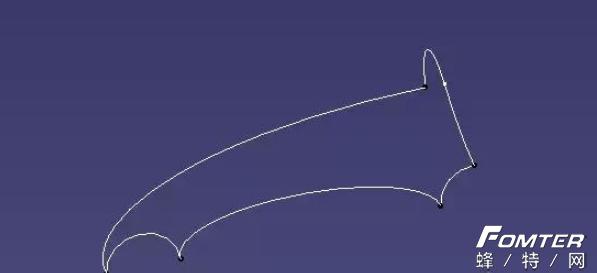

最终由五段弧组成的线框如下图所示
基本工作到这里已经算是结束了，但是即使告诉你使用填充命令，还是有很多人做不出来8字环的效果。我先操作一遍，大家看看就明白了。

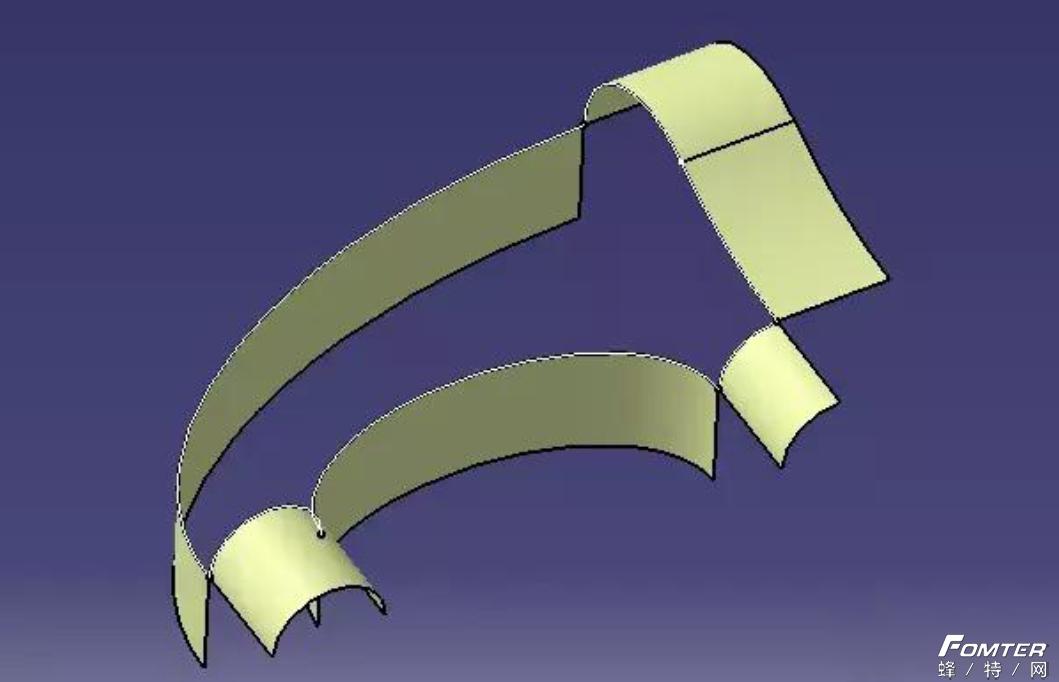

第一步，先把每条边拉伸，如下图所示

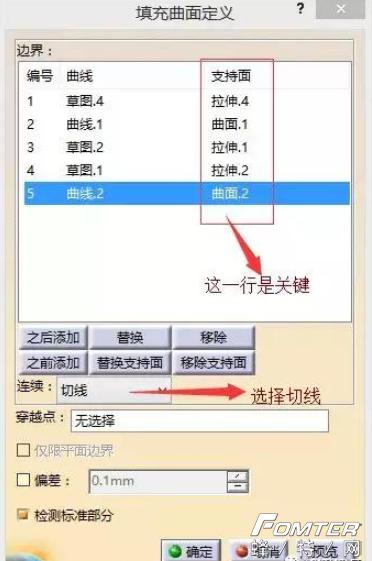

第二步，使用填充命令
这也就是我为什么要拉伸曲线做曲面的原因，是为了做相切支持面，保证对称后光滑过渡。效果如下图所示

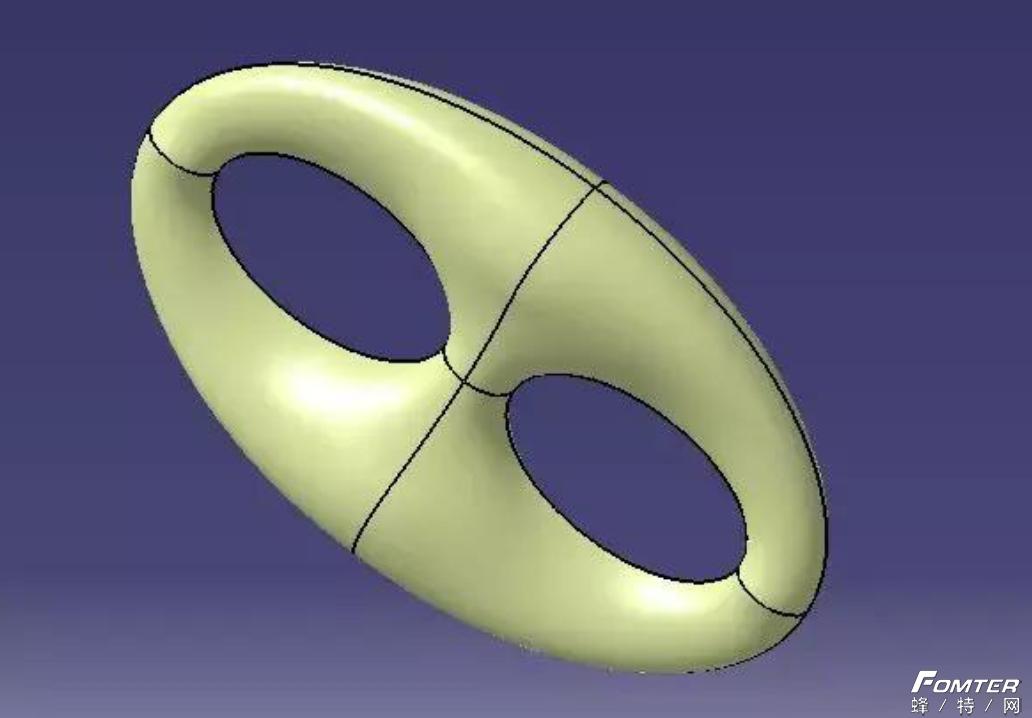

隐藏拉伸的五个曲面后，做三次对称后就可以得到如下图的8字环。
好了，到这里8字环的三维模型就建完了，大家有没有体会到填充曲面的使用特点了吗？有兴趣的可以自己去练习练习，你会有不一样的收获！！！
