刚开始学习Altium designer设计时，学习了很多细节，往往把整体的设计思路，流程给忘记了。
下面顺理下设计流程，整个原理图到PCB生产，都是按照下面这个流程进行的。笔记如下：
* ——创建一个新的PCB工程 File>>New>>Project>>PCB Project，***.PrjPCB并单击Save保存。
* ——创建一个新的电气原理图 File>>New>>Schematic，File>>Save As保存。在Source Documents工程目录下。
* ——设置原理图选项 DO=Document Options 文档选项 A4纸；VD=适合显示大小。TP=Tools>>Schematic Preferences偏好参数设置
* ——画电路原理图
* ——加载元件和库
* ——在电路原理图中放置元件 找到元件 -PLACE,TAB键改名称 值，XY换向，ESC退出完成。
* ——电路连线 按下ENTER键来连接.移动元件跟连接他的连线，当移动元件的时候按下并保持按下CTRL键，或者选择Move>>Drag。
* ——设置工程选项
* ——检查原理图的电气属性
* ——设置Error Reporting
* ——设置Connection Matrix
* ——设置Comparator
* ——编译工程
------------------------------------------------------------------
* ——创建一个新的PCB文件
* 导入设计：推荐用向导设置。
* ——PCB设计
* ——对PCB工作环境的设置
* ——定义层堆栈和其他非电气层的视图设置
* ——设置新的设计规则
* ——在PCB上摆放元器件：位置很讲究，多熟练，也注意结构合适

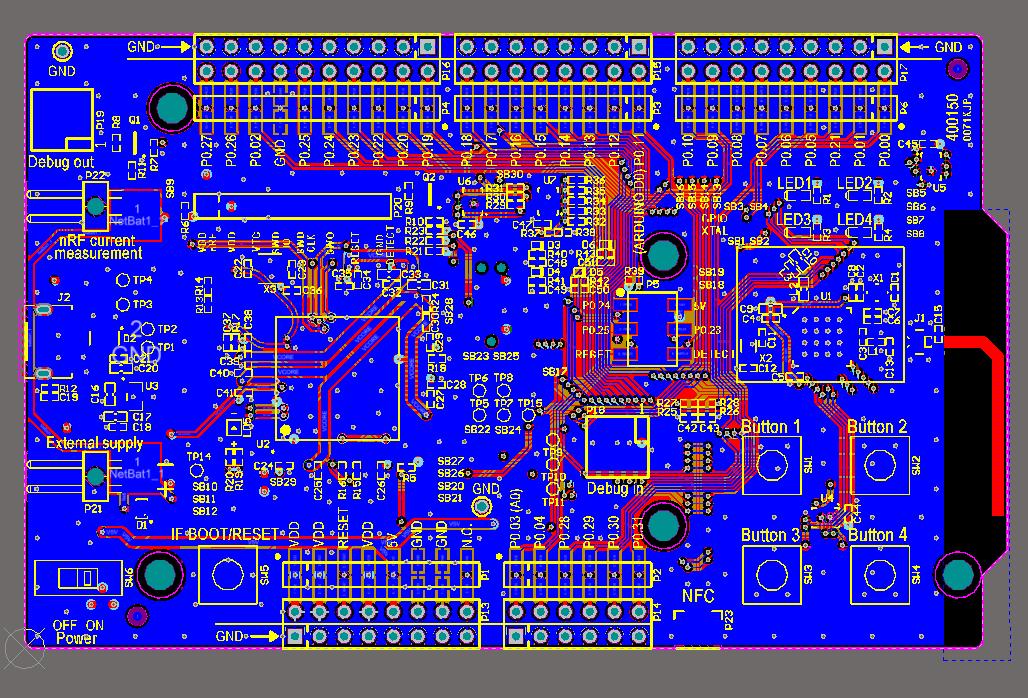

* ——手动布线：主要还是手动布线靠谱
* ——板的自动布线：针对类别的自动布线，然后修改
* ——板设计数据校验

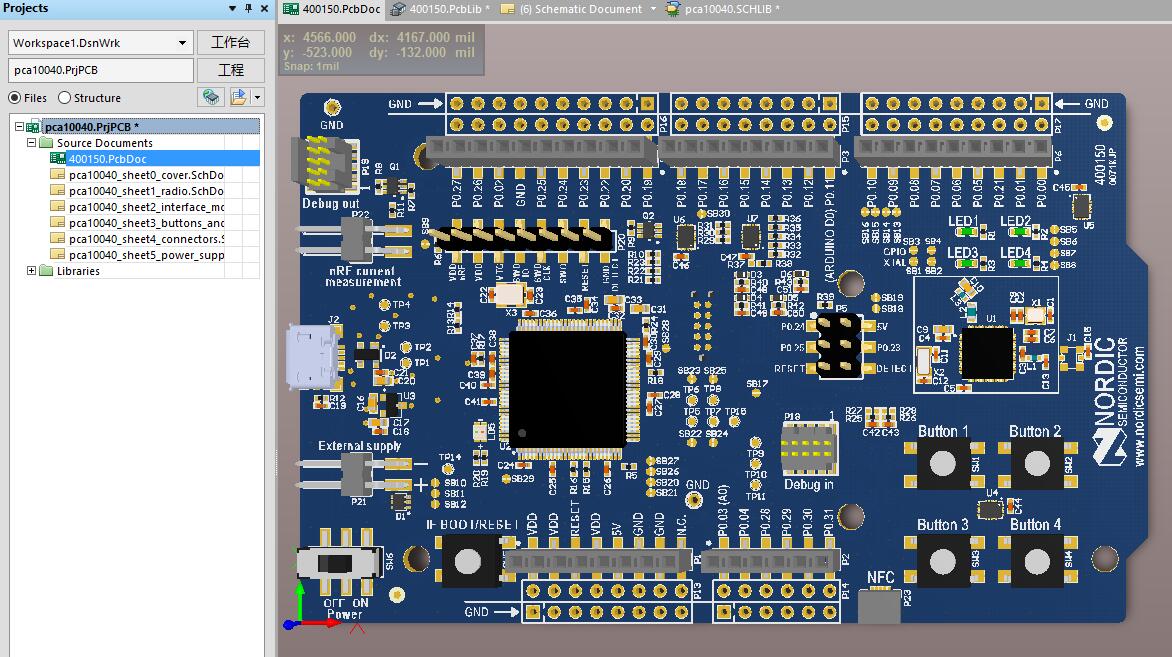

* ——在3D模式下查看电路板设计：可放大看细节
* ——为元器件封装创建和导入3D实体：高大上的需要
* ——检验PCB板设计：设计完成后，要仔细核对检验，包括封装，焊盘，和结构的对应。
* ——输出文件
* ——手动输出文件
* ——生成 Gerber 文件：用于生产PCB 把改文件给板厂生产即可
* 创建一个器件清单 BOM表
