目 录
第一章 住区园林照明标准化
第二章 住区典型区域照明应用
第三章 灯具选型资料
第一章 住区园林照明标准化
一、住区园林照明标准化的意义
1、通过对住宅多个区域功能分析与业主的使用诉求相结合，参照国家相关标准规范，为住宅室外园林照明提供标准化的灯具选型、尺寸、参数、布点原则、回路设置；并反馈协助景观顾问完成并提供合规的室外灯光设计施工图。
2、标准园林灯具及相关参数，提供招采部完成灯具品牌集采落地，跳过园林灯具招标送样及施工打样环节，高效且保质完成灯具招标及施工。最终为业主提供室外园林基本功能照明及满足一定舒适度的氛围照明。
第二章 住区典型区域照明应用
根据住宅园林典型区域（园路、广场、水景、绿化等）选择对应灯具类型；参照照明标准，提供布灯原则、回路设置等
一、住区园林灯具选型
1、选型分类
（1）住区园林照明按作用分基础照明和装饰照明两大类。
（2）基础照明按部位有分为道路照明和公共区域照明两类
基础照明为园区内的各类道路和公共区域提供一个基本照度；
装饰照明是对绿化、构筑物、户外设施等重要部品进行强调，勾勒部品轮廓。
2、道路照明包含
（1）车行道路-高杆灯
（2）人行步道-庭院灯
（3）小径-草坪灯
（4）住宅区底商-高杆灯
（5）台阶-嵌壁灯/埋地侧光灯
3、公共区域照明
（1）活动广场-庭院灯
（2）儿童游乐区-庭院灯
（3）老人活动区-庭院灯
（4）公共泳池-高杆灯/嵌壁水下筒灯
（5）球场-高杆灯
（6）水景提示灯-埋地侧光灯
（7）岗亭-吸顶灯
4、装饰照明
（1）绿植-埋地筒灯/投光灯
（2）花池-嵌壁灯水景-水下筒灯/环形水下灯
（3）雕塑工艺品-埋地筒灯/投光灯

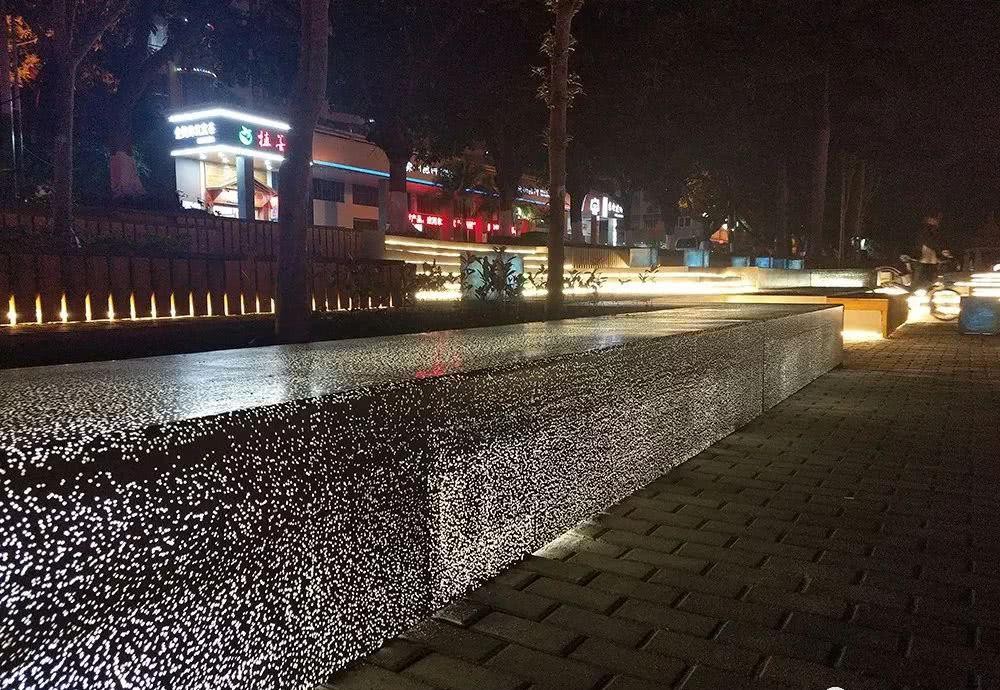

（4）座椅-嵌壁灯/软灯带
（5）景墙-条状灯
（6）标识-投光灯
二、光源选择
1、住区景观照明灯具以LED光源为主，部分车行道高杆路灯、泳池安全照明投光灯等大功率灯具可采用金卤灯。
2、色温以3000K为主，营造温馨舒适的园区环境；道路照明选用4000K，白光通透性能好，能使人保持清醒，相对提高驾驶安全系数。
3、基础照明、景墙、水面等宜采用宽光束光源；标识、雕塑、重点乔木等需凸显单体效果宜采用窄光束光源。
三、布灯原则
1、控制合理灯具布置间距，达到“不疏不密不浪费” 的原则，保证灯具亮度满足国标要求。
2、在满足功能基础上，实现“见光不见灯”的原则，减少光污染，营造细腻的夜景效果，让业主在归家及游园过程中感受轻松愉悦的氛围，降低视觉疲劳。
3、根据使用区域及结合载体选择合适灯具款式，实现在景观软硬景上的合理安装。
4、对园区主要节点、雕塑、重点乔木合理增加照明层次，提升夜景趣味性。
5、泳池周边需安装高杆灯严格按照户外泳池照度标设计亮度；泳池侧壁安装水下灯，保证安全的同时增加水景观赏性。
6、儿童游乐区与老人活动区亮度需高于一般标准，使老人和儿童在夜晚安全高效看清事物。老人眼部晶状体相对浑浊，对色彩与亮度感知力较差，平均只相当于成人的一半视力与感知度，所以老人游乐场照明亮度需高于一般标准的一倍左右，达到30LX以上。
四、灯具使用区域、灯具类型及具体布点原则汇总表
|
分类 |
序号 |
使用区域 |
灯具类型 |
布点原则 |
|
道路照明 |
1 |
车行道路 |
高杆路灯（含道旗） |
照度10-15LX；6米宽车行道-路灯高6米，间距18米；6米宽车行道-路灯高8米，间距24米；可单侧布灯或交错布灯；基础置于绿化 |
|

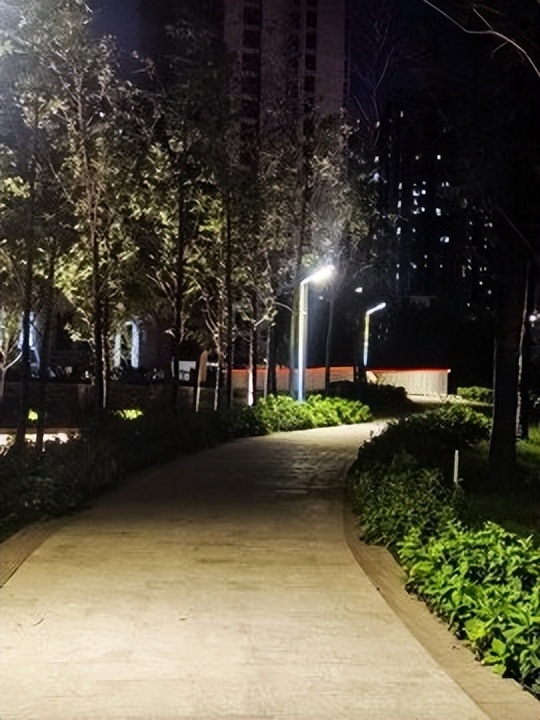

2 |
人行步道 |
庭院灯 |
照度7-10LX；3-5米宽园路-灯高4米，间距12米；可单侧布灯或交错布灯；基础置于绿化 |
|
|
3 |
小径 |
草坪灯 |
照度3-5LX；3米宽小径-灯高0.6米，间距6米，交错布灯；2米宽及以下小径-灯高0.4米，间距4米，单侧布灯 |
|
|
4 |
住宅底商步道 |
庭院灯 |
照度10-15LX；灯高4米，间距12米-15米 |
|
|
5 |

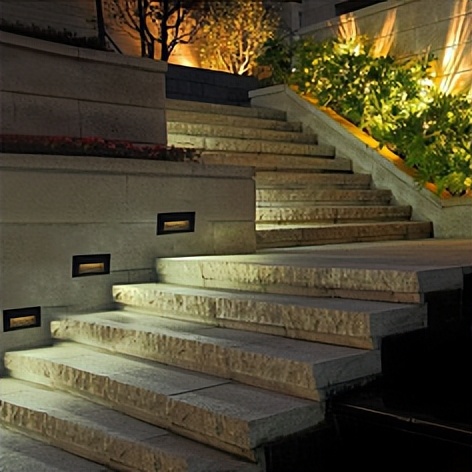

台阶 |
嵌壁灯 |
照度3-7LX；间距2-2.5米/盏，安装高度距离地面0.6米高 埋地侧光灯 照度3-7LX；每一级台阶端头安装一盏 |
|
|
公共区域照明 |
6 |
活动广场 |
庭院灯 |
照度5-10LX；灯高4.5米，间距12米/盏 |
|
7 |
儿童游乐区 |
庭院灯 |
照度20-30LX；灯高4.5米，间距8米/盏 |
|
|
8 |
老人活动区 |
庭院灯 |
照度20-30LX；灯高4.5米，间距8米/盏 |
|
|
9 |
公共泳池 |
高杆灯 |
照度不低于75LX；灯高10米，间距18米/盏 |
|
|
水下筒灯 |
无照度要求，安全提示即可；间距3米/盏 |
|||
|
10 |
水景提示灯 |
埋地侧光灯 |
无照度要求，安全提示即可；间距4米/盏 |
|
|
11 |
水景 |
水下筒灯 |
3W，间距3米/盏 |
|
|
与喷嘴结合环形水下筒 |
一个喷嘴/盏 |
|||
|
12 |
门卫岗亭 |
吸顶灯 |
岗亭面积5㎡及以下布置1盏 |
|
|
13 |
球场 |
高杆灯 |
间距10米/盏 |
|
|
装饰照明 |

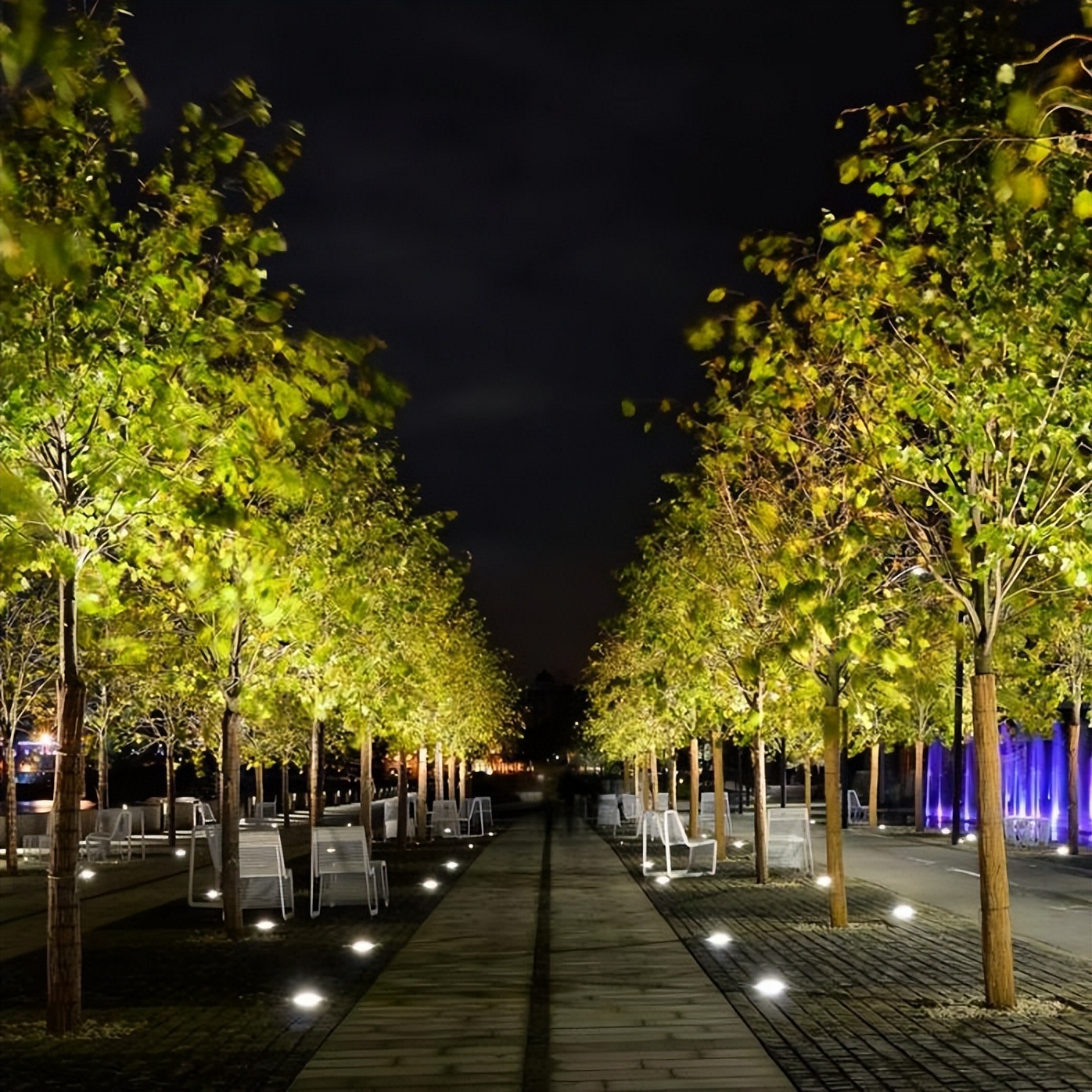

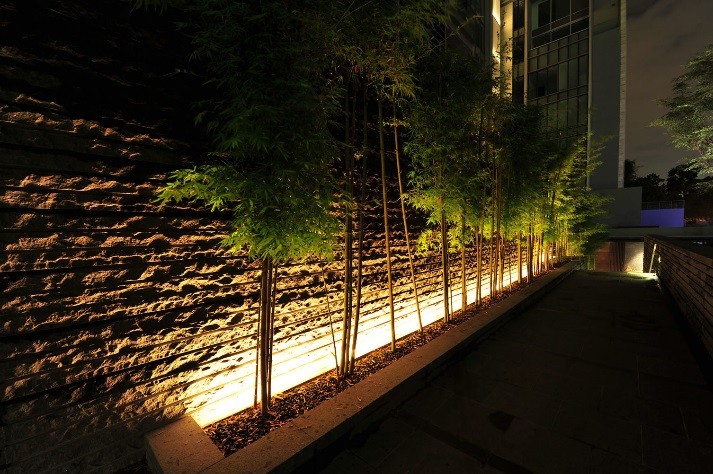

14 |

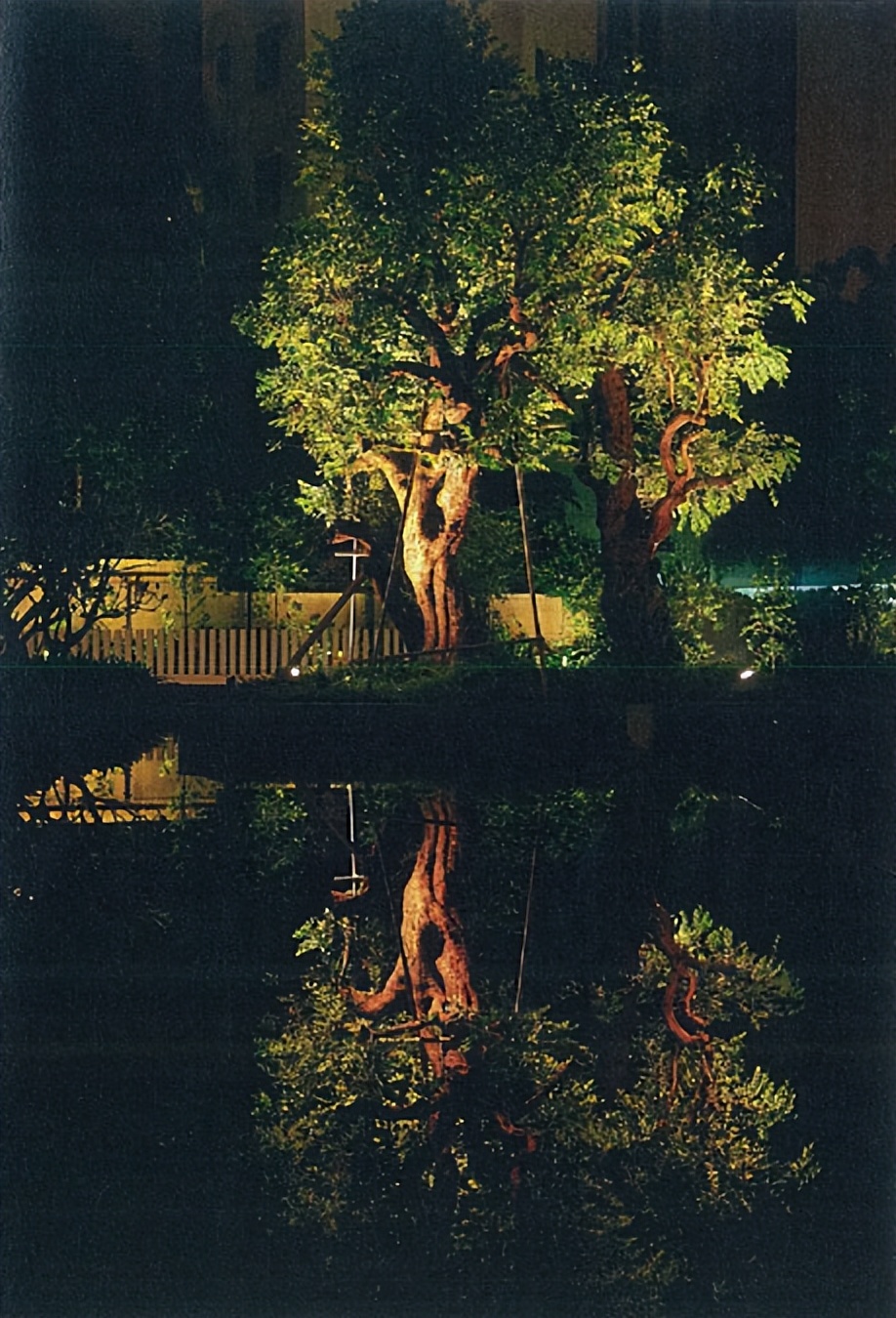

乔木 |
埋地筒灯 |
植物周边为铺装、草皮，可用埋地筒灯；灯具2盏/棵，左右布置；灯距离树中心1米；5米及以下乔木，15W/盏；5米-10米乔木，20W/盏 |
|
投光灯 |
植物周边为较高地被，选用投光灯；灯具2盏/棵，左右布置；灯具距离树中心1米；5米及以下乔木，15W/盏；5米-10米乔木，20W/盏 |
|||
|
15 |
花池 |
嵌壁灯 |
18W，间距3-3.5米/盏；11W，间距2-2.5米/盏；安装高度距离地面0.5米 |
|
|
16 |
雕塑 |
埋地筒灯 |
高度5米及以下使用 |
|
|
投光灯 |
高度5米以上使用 |
|||
|
17 |

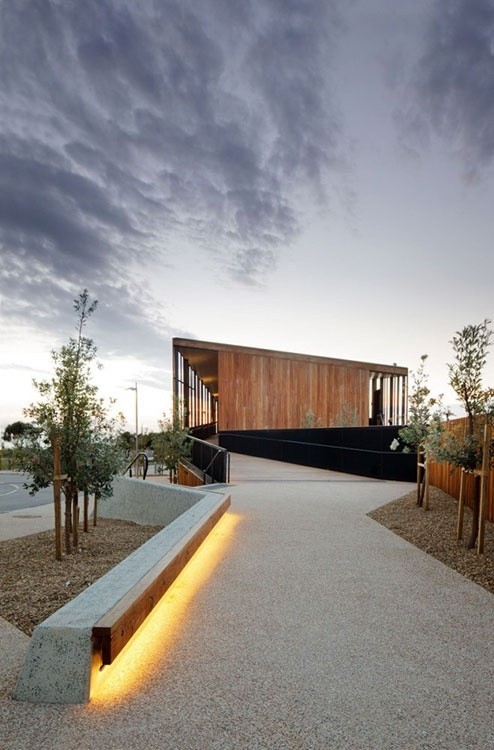

座椅 |

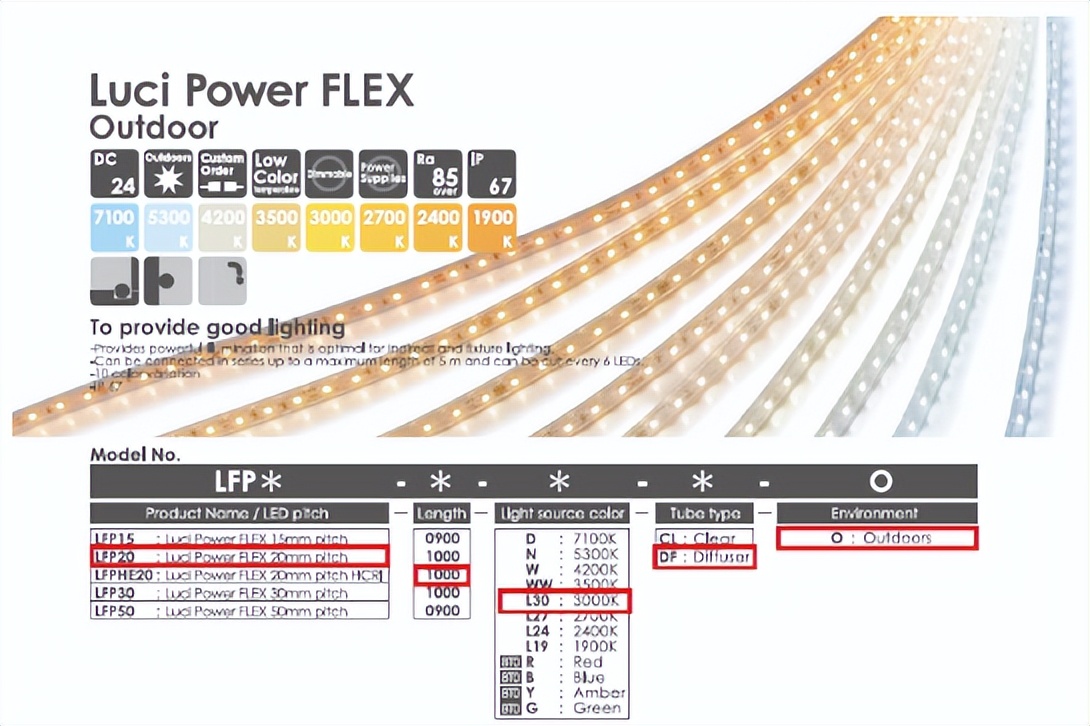

软灯带 |
石材或者木条需预先按灯带尺寸切割并安装金属导轨 |
|
|
嵌壁灯 |
安装高度0.3米 |
|||
|
18 |

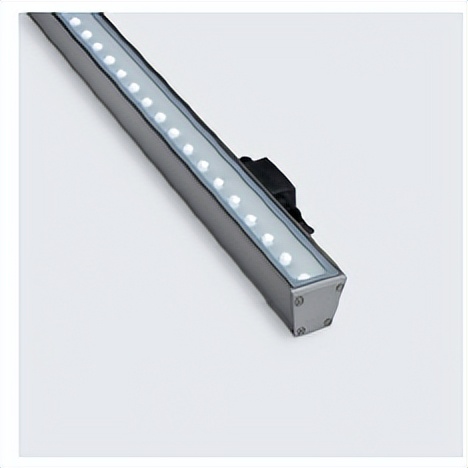

景墙 |
条状灯 |
紧贴墙脚无缝衔接固定安装 |
|
|
19 |

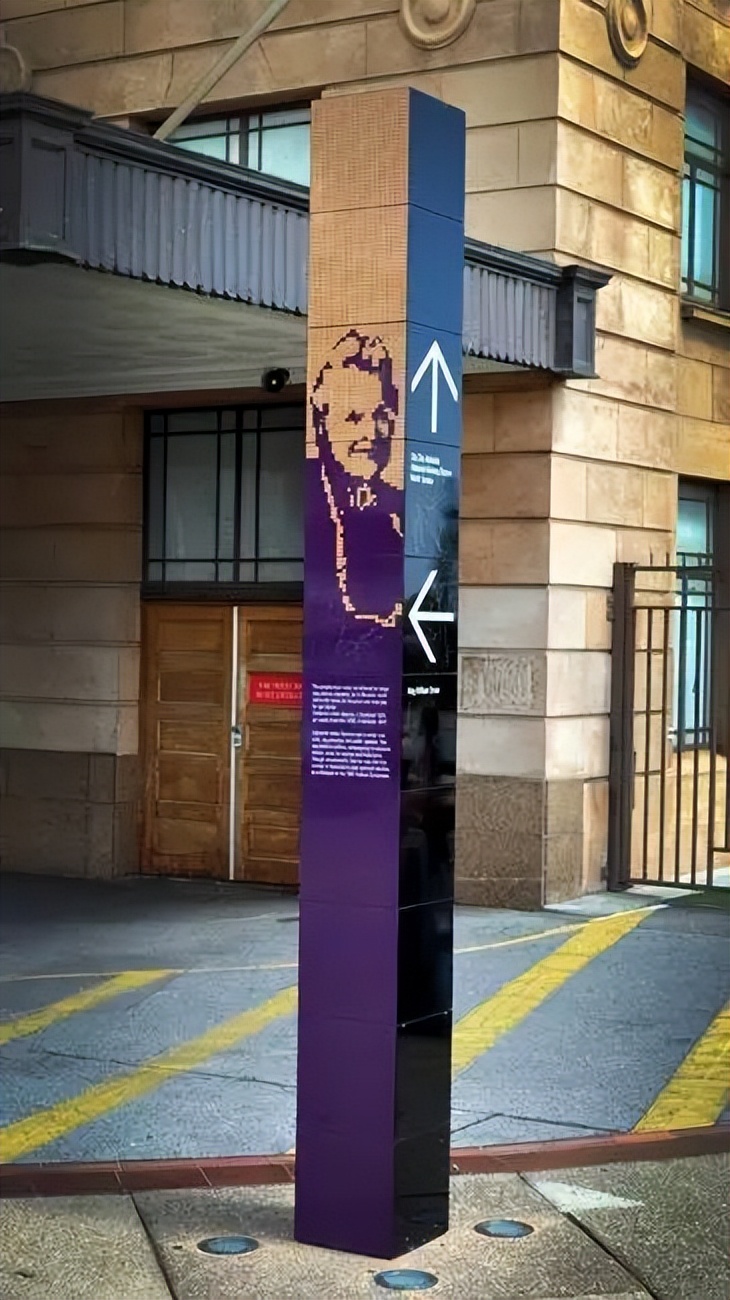

标识 |
埋地灯 |
常用于人行指引牌，一块牌体对应一盏埋地灯 |
五、控制方式
1. 住宅区灯具分为全夜灯和半夜灯，全夜灯以道路照明灯具和公共区域照明灯具为主，装饰照明灯具均为半夜灯；
2. 车行道路高杆灯、人行步道庭院灯、小径草坪灯设置为全夜照明模式（时间段建议为18:30-06:00）；
3. 其余灯具可设置为半夜灯照明模式（时间段建议18:30-22:00）；
4. 全夜和半夜开关模式采用时间开关控制，控制开关安装在控制总箱内。控制箱内同时保留灯具手动控制开关。
六、回路控制
1. 全夜照明模式的高杆灯、庭院灯、草坪灯间隔设置回路控制；
2. 半夜照明模式的装饰灯具可按节庆日和非节庆日对不同灯具进行分回路或分区域间隔控制。
第三章 灯具选型资料
根据《住区典型区域照明应用》提及的灯具类型，在对应灯具集采品牌中选择灯具款式，分为现代及欧式两种风格，含：灯具外观、材质、尺寸、参数等，安装节点详见《灯具安装大样》

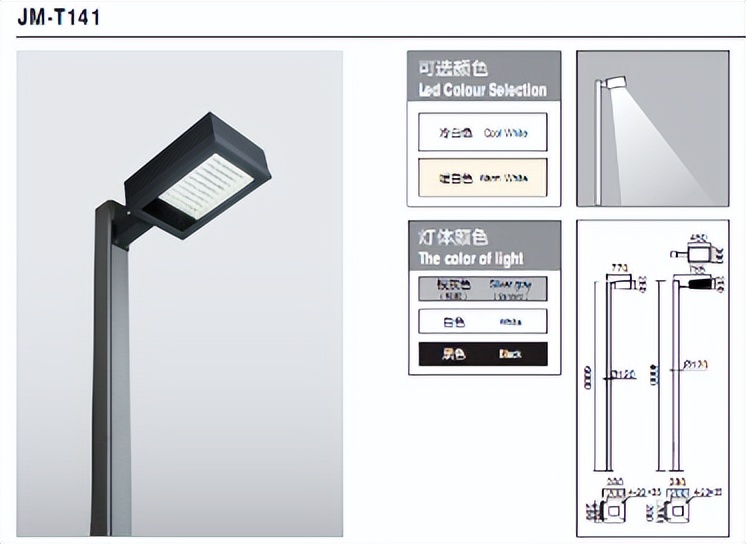

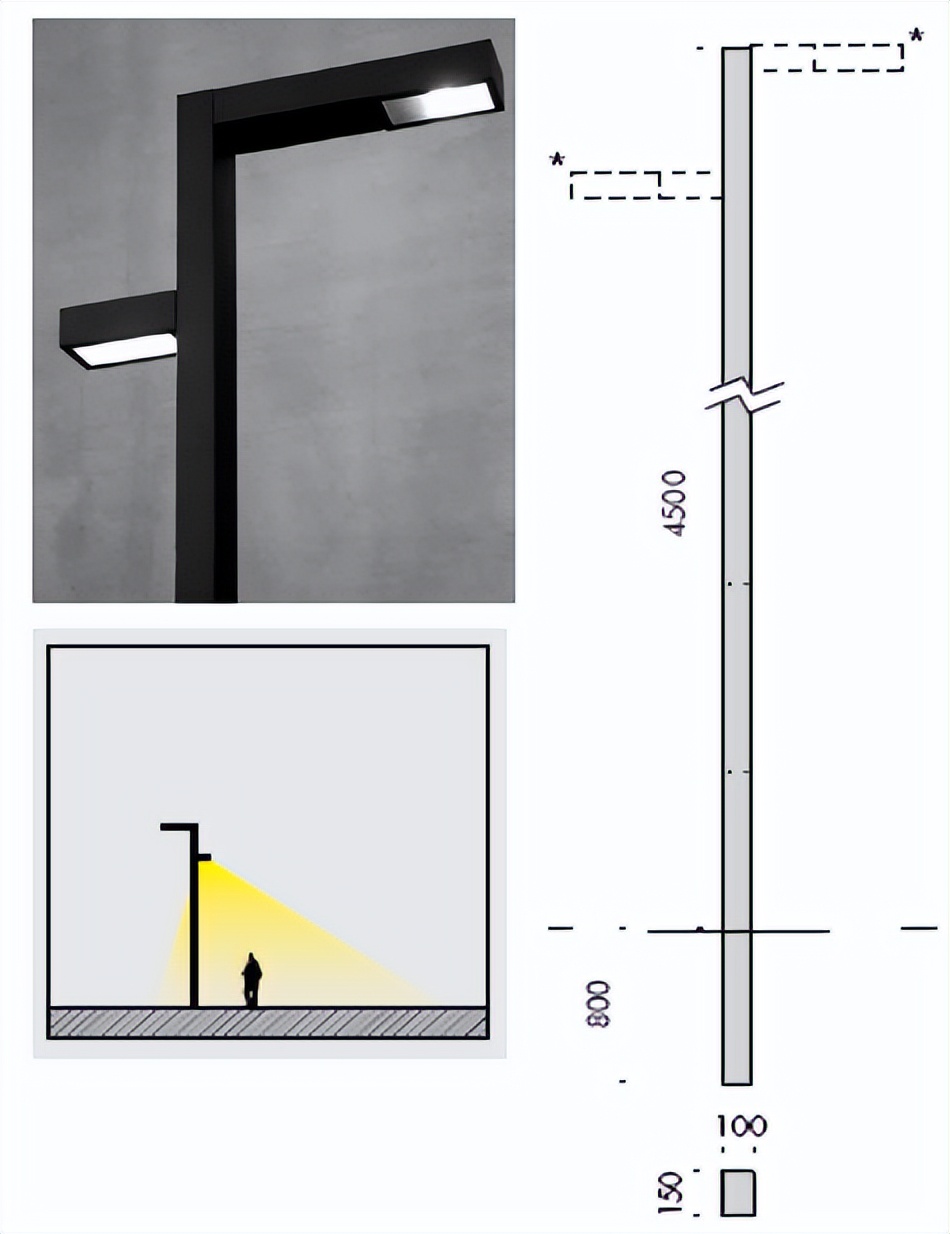

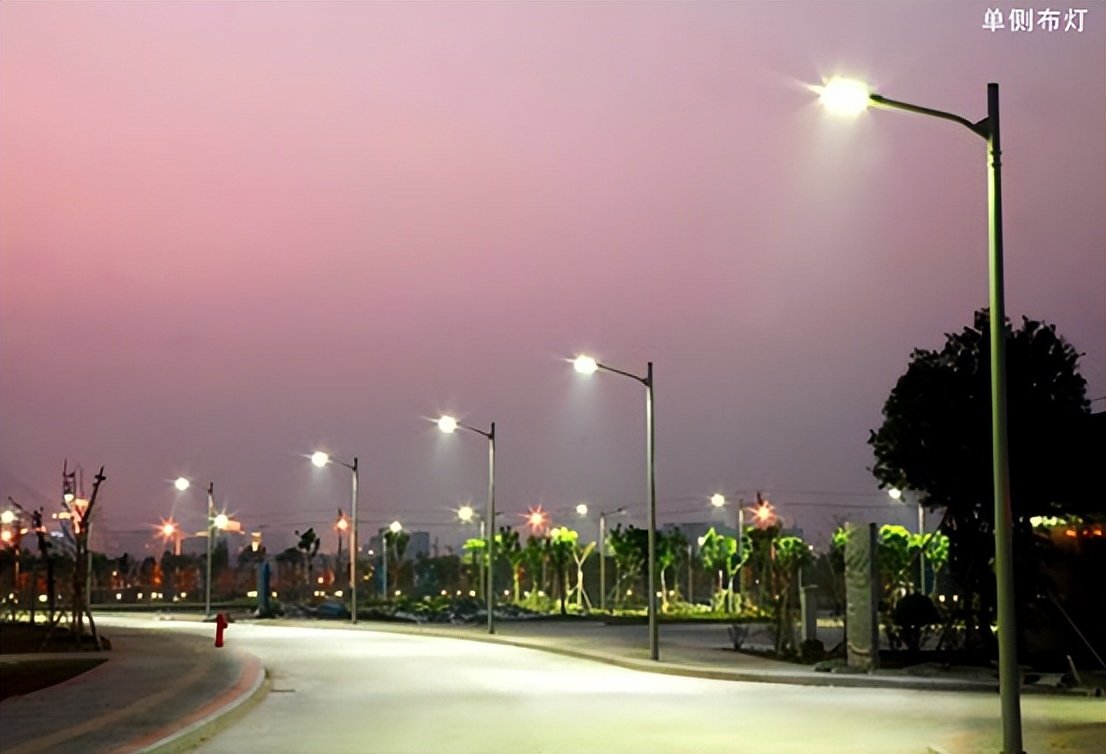

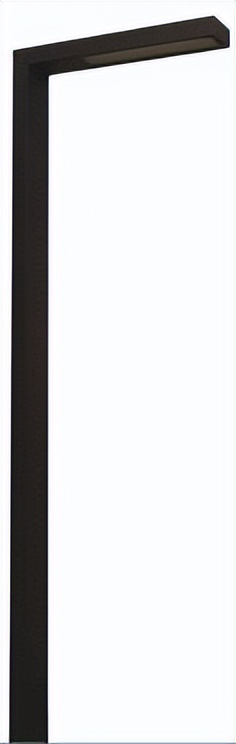

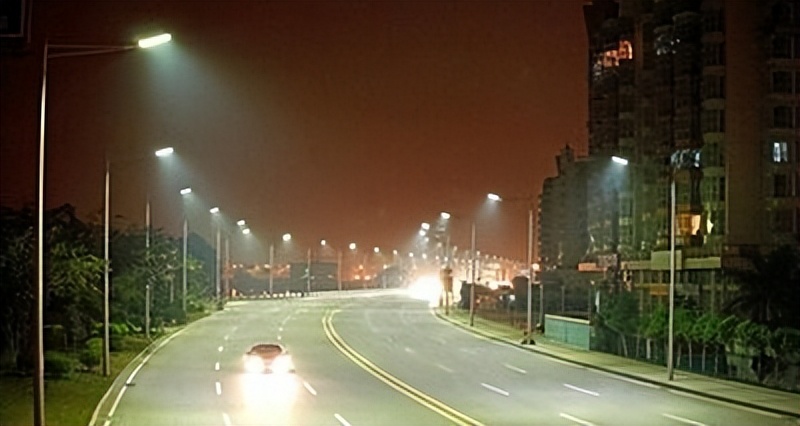

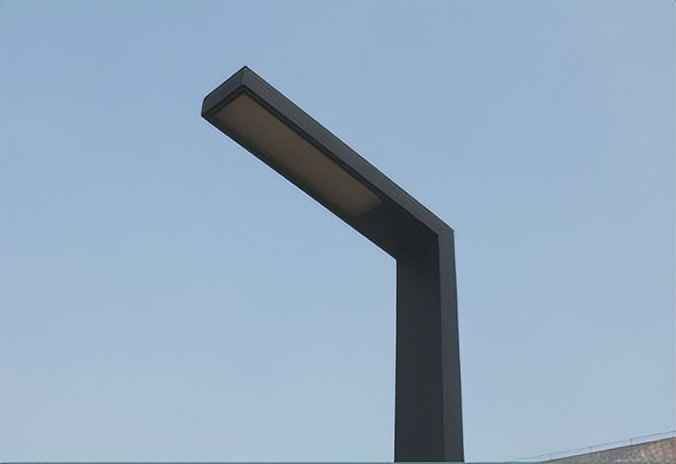

一、车行道路——高杆路灯
1、高杆路灯一
备注：灯高8米，布置间距24米/盏
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
高杆路灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
70W 大功率LED（需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
7000LM |
灯具尺寸 DIMENSION |
长150mm*宽100mm*高8m |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
白光/4500K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
AC220V |
|
灯具特性 CHARACTER |
1、灯体材质：4mm厚强防腐金属灯杆，3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、面罩材质：4MM厚钢化玻璃。 |
||
|
灯具图片 |
|
||
2、高杆路灯二
备注：灯高6米，布置间距18米/盏
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
高杆路灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
50W 大功率LED（需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
5000LM |
灯具尺寸 DIMENSION |
长150mm*宽100mm*高6m |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
白光/4500K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
AC220V |
|
灯具特性 CHARACTER |
1、灯体材质：4mm厚强防腐金属灯杆，3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、面罩材质：4MM厚钢化玻璃。 |
||
|
灯具图片 |
|
||

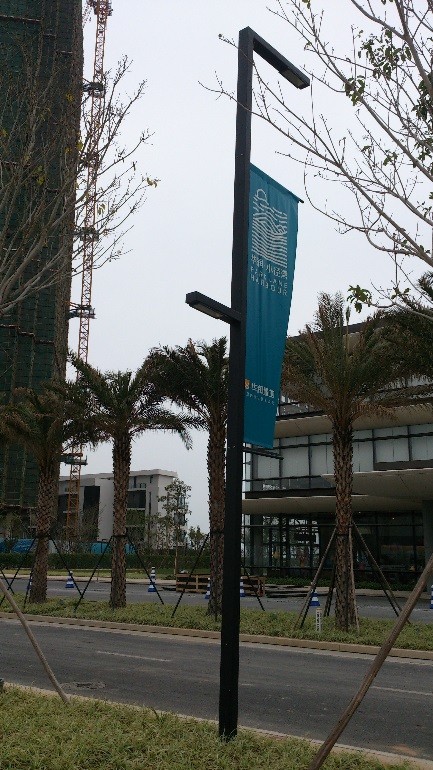

3、高杆路灯三（含道旗灯）
备注：灯高8米，布置间距24米/盏
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
高杆路灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
70W 大功率LED（需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
7000LM |
灯具尺寸 DIMENSION |
长150mm*宽100mm*高8m |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
白光/4500K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
AC220V |
|
灯具特性 CHARACTER |
1、灯体材质：4mm厚强防腐金属灯杆，3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、面罩材质：4MM厚钢化玻璃。 |
||
|
灯具图片 |
|
||

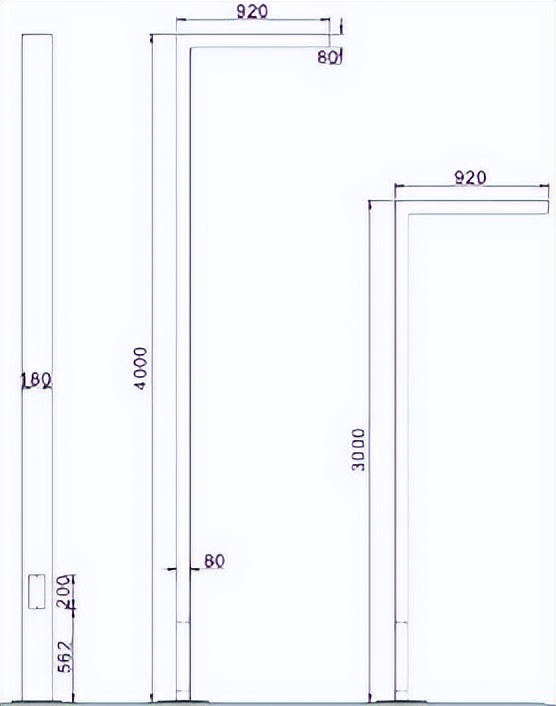

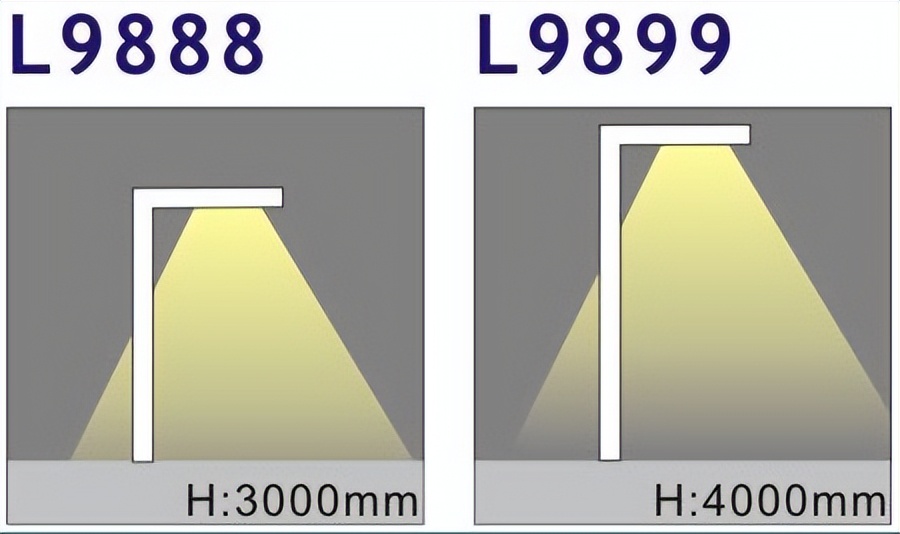

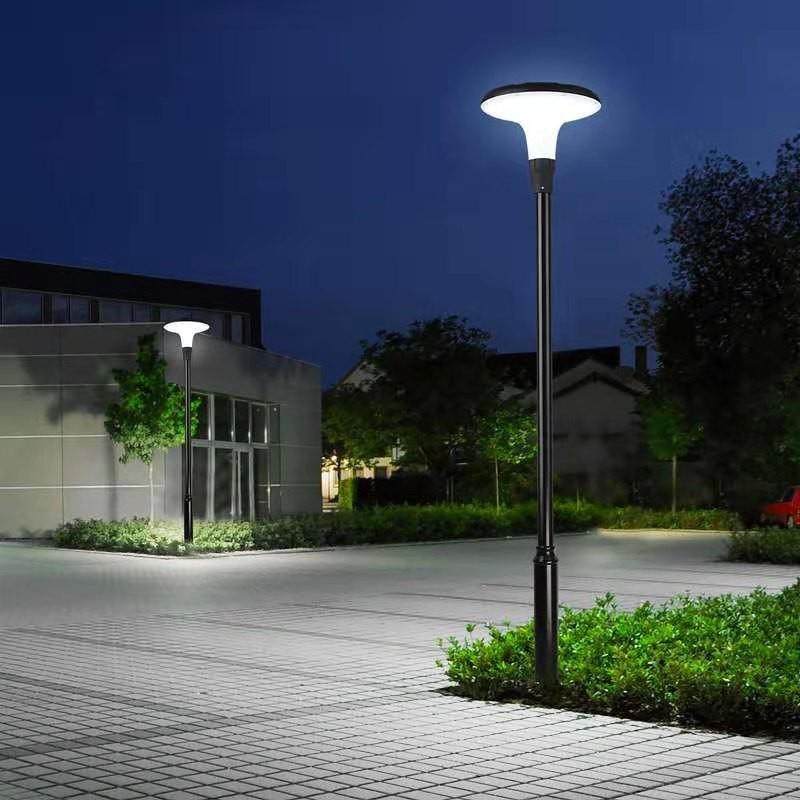

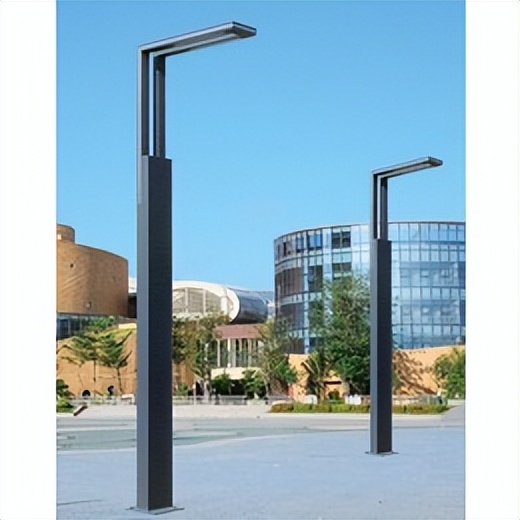

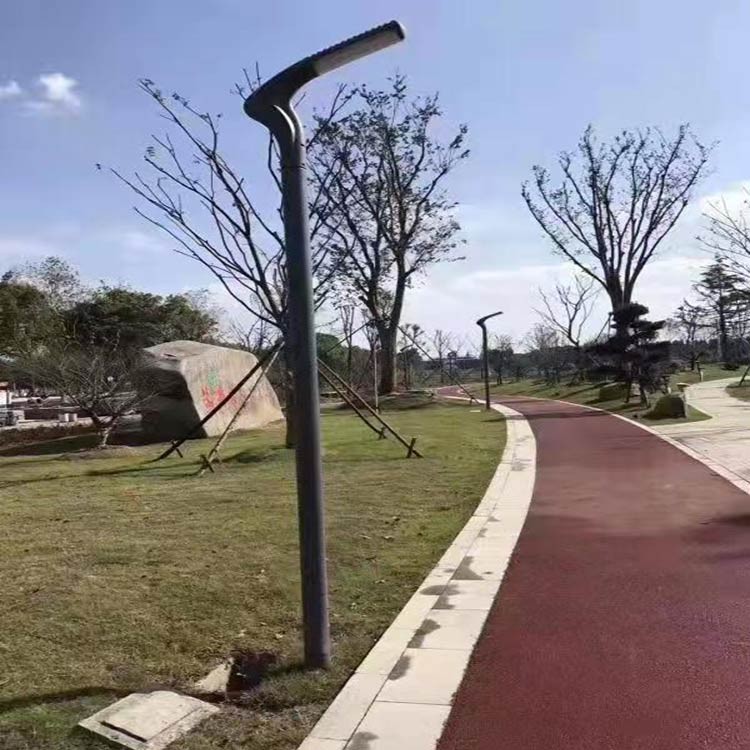

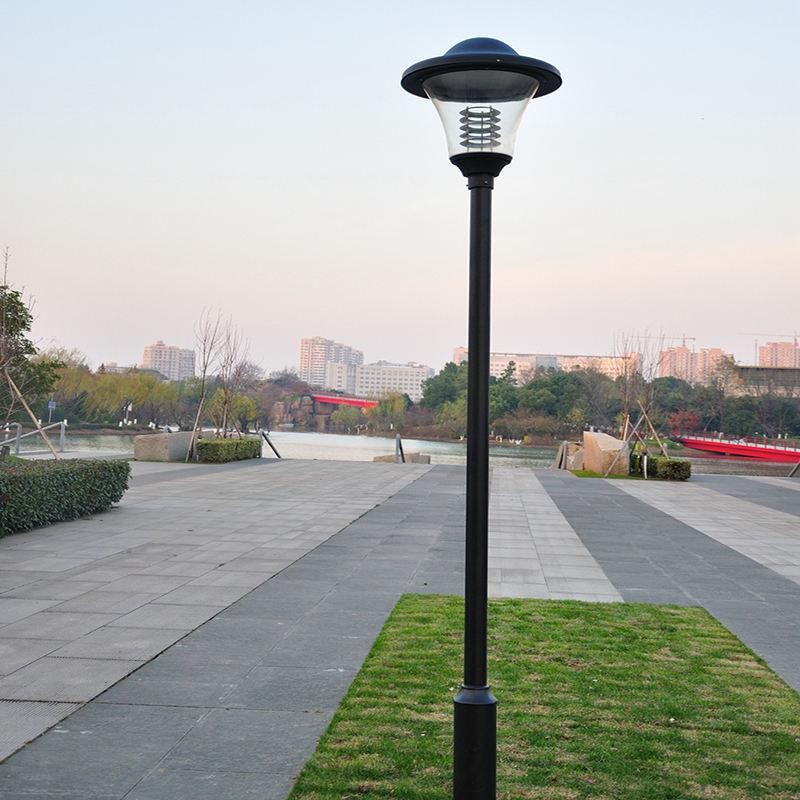

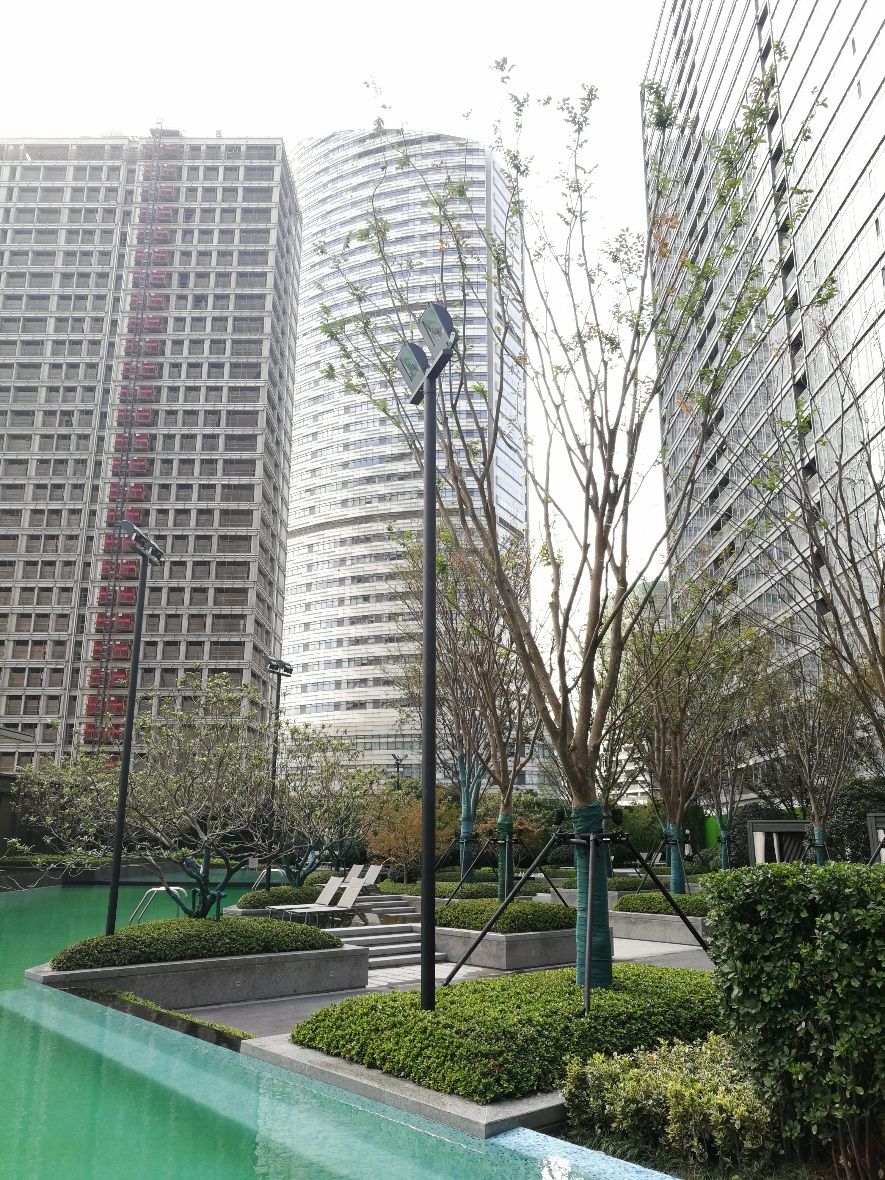

二、人行步道——庭院灯（现代）
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
庭院灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
18X2.5W 大功率LED （需采用防眩光透镜 |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
4500LM |
灯具尺寸 DIMENSION |
H4000mm |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、4mm厚强防腐挤压铝合金灯杆及3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、4MM厚钢化玻璃。 3、光源带遮光罩向下照明，避免强光直射到住户屋内；宽角度光源均匀投射到路面；避免眩光。 |
||
|
灯具图片 |
|
||

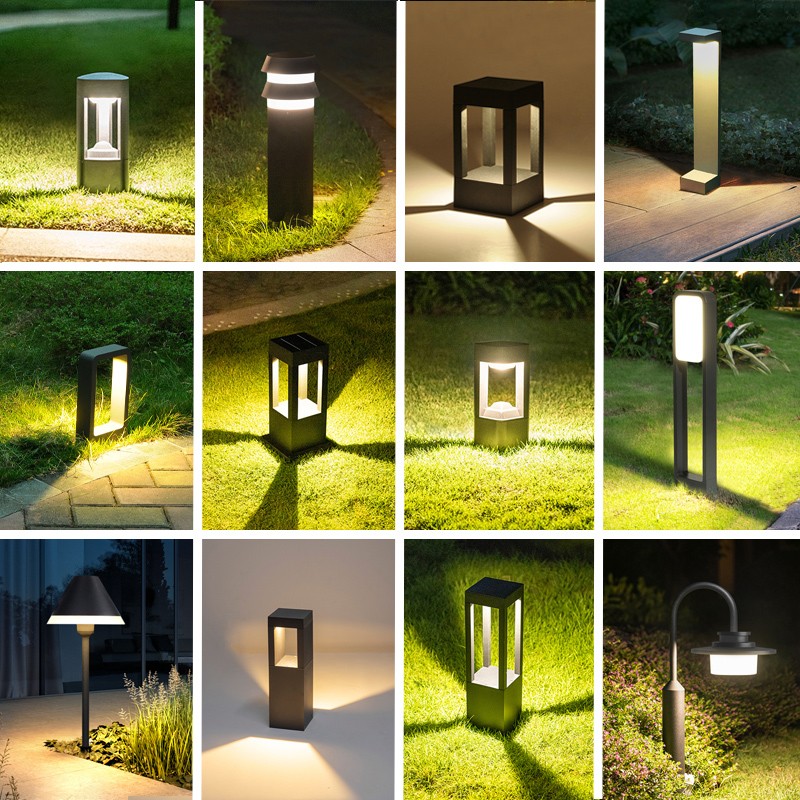

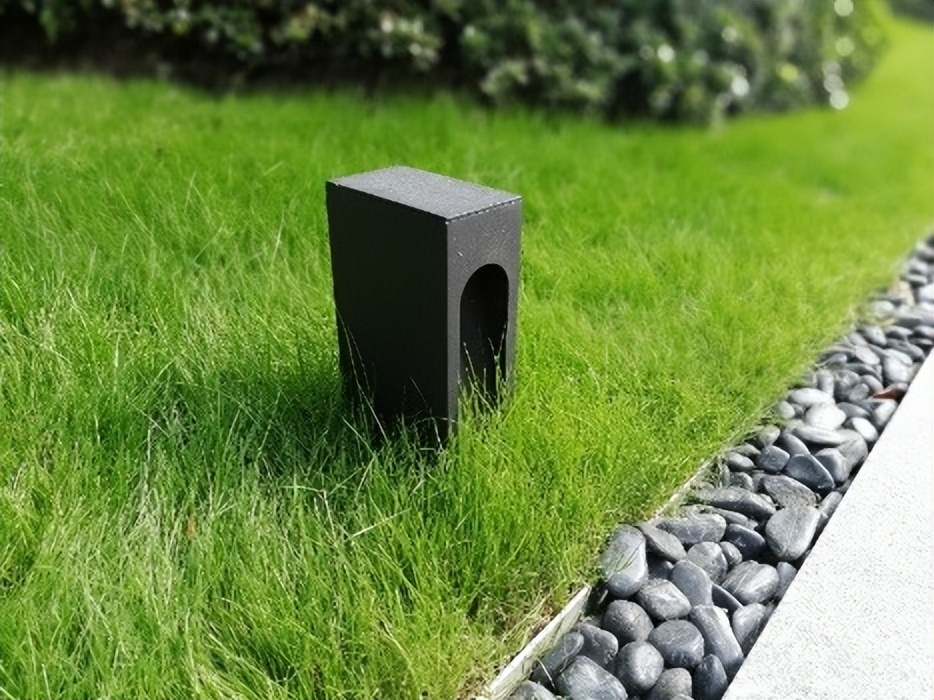

三、小径—草坪灯

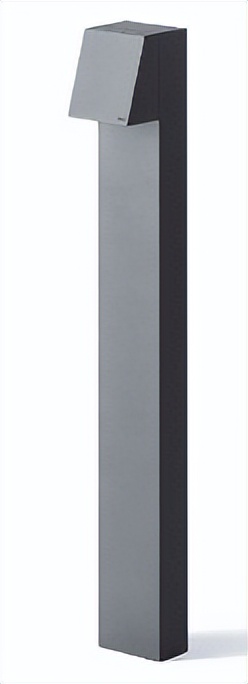

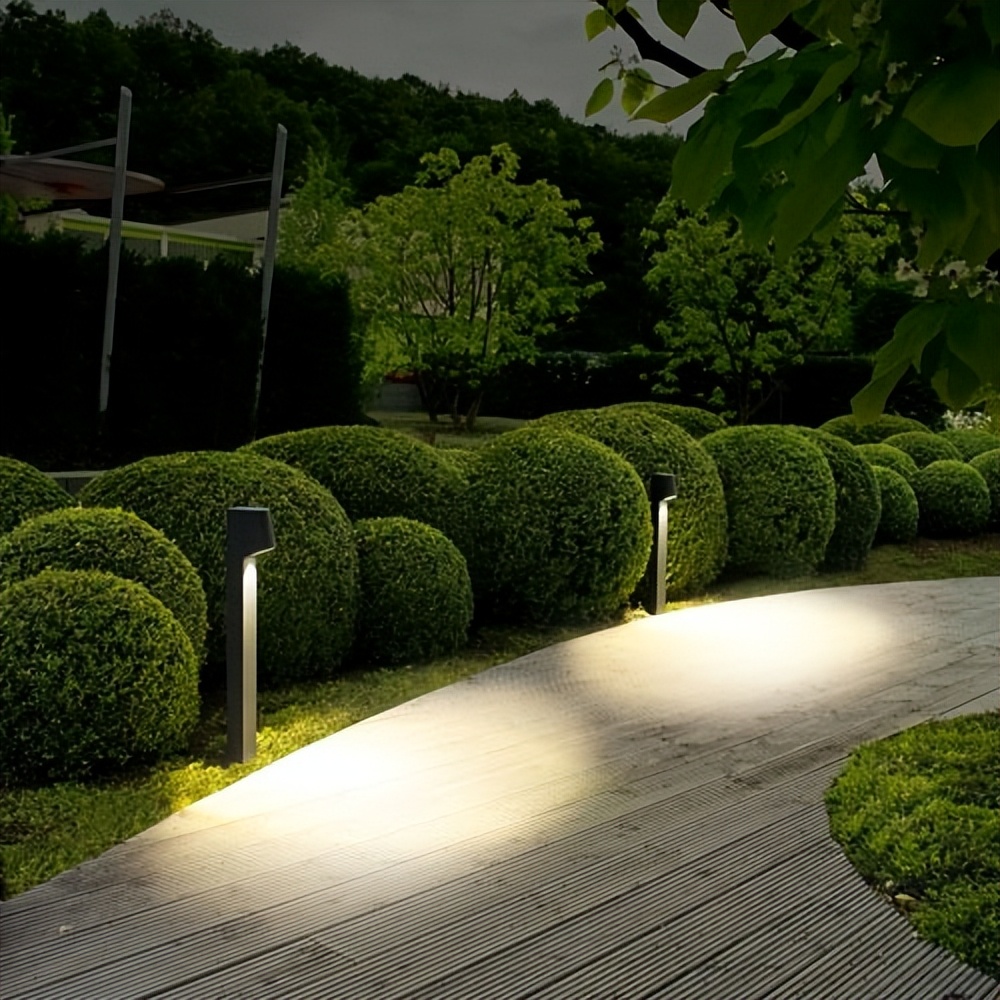

1、草坪灯一
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
草坪灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 6W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
420LM |
灯具尺寸 DIMENSION |
55*90*H600mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
工作电压 VOLTAGE |
DC24V/AC220V |
|
|
灯具特性 CHARACTER |
1、3mm厚高密度挤压铝灯体，表面喷塑处理，防紫外线静电喷涂工艺。2、4mm厚钢化透光玻璃。 3、避免眩光；宽角度照明；光线宜柔和。 |
||
|
灯具图片 |
|
||
2、草坪灯二
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
草坪灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 3.3W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
260LM |
灯具尺寸 DIMENSION |
长40mm*宽20mm*高400mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
工作电压 VOLTAGE |
DC24V/AC220V |
|
|
灯具特性 CHARACTER |
1、3mm厚高密度挤压铝灯体，表面喷塑处理，防紫外线静电喷涂工艺。2、4mm厚钢化透光玻璃。 3、避免眩光；宽角度照明；光线宜柔和。 |
||
|
灯具图片 |
|
||

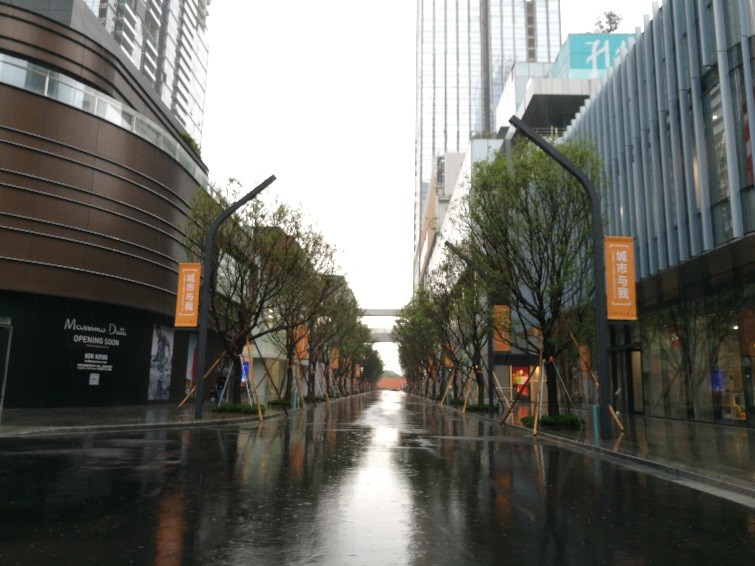

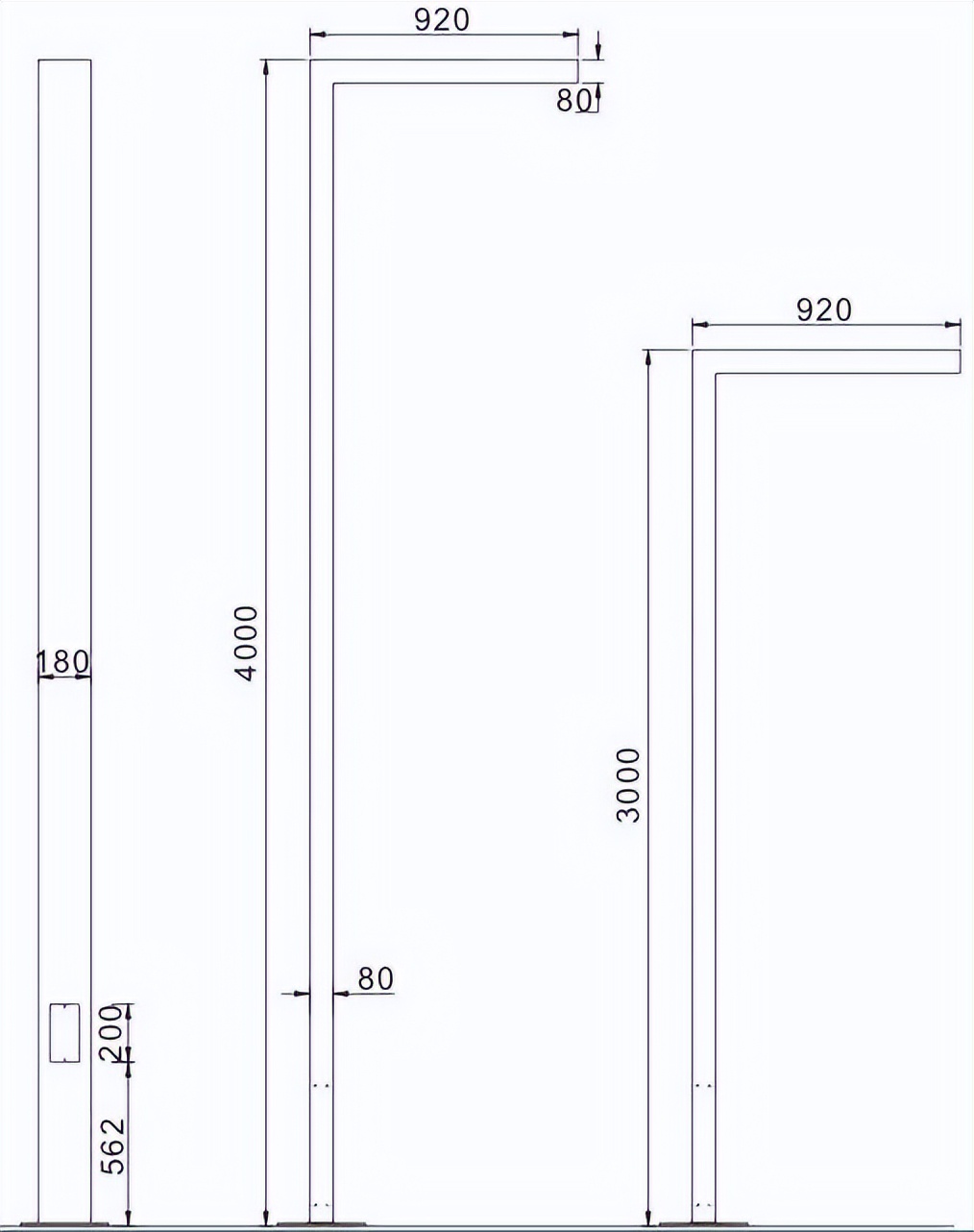

四、商业底商——庭院灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
庭院灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
18X2.5W 大功率LED （需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
4500LM |
灯具尺寸 DIMENSION |
H4000mmX920mm |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、4mm厚强防腐挤压铝合金灯杆及3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、4MM厚钢化玻璃。 3、光源带遮光罩向下照明；宽角度光源均匀投射到路面；避免眩光；注意不与市政及建筑照明重叠。 |
||
|
灯具图片 |
|
||

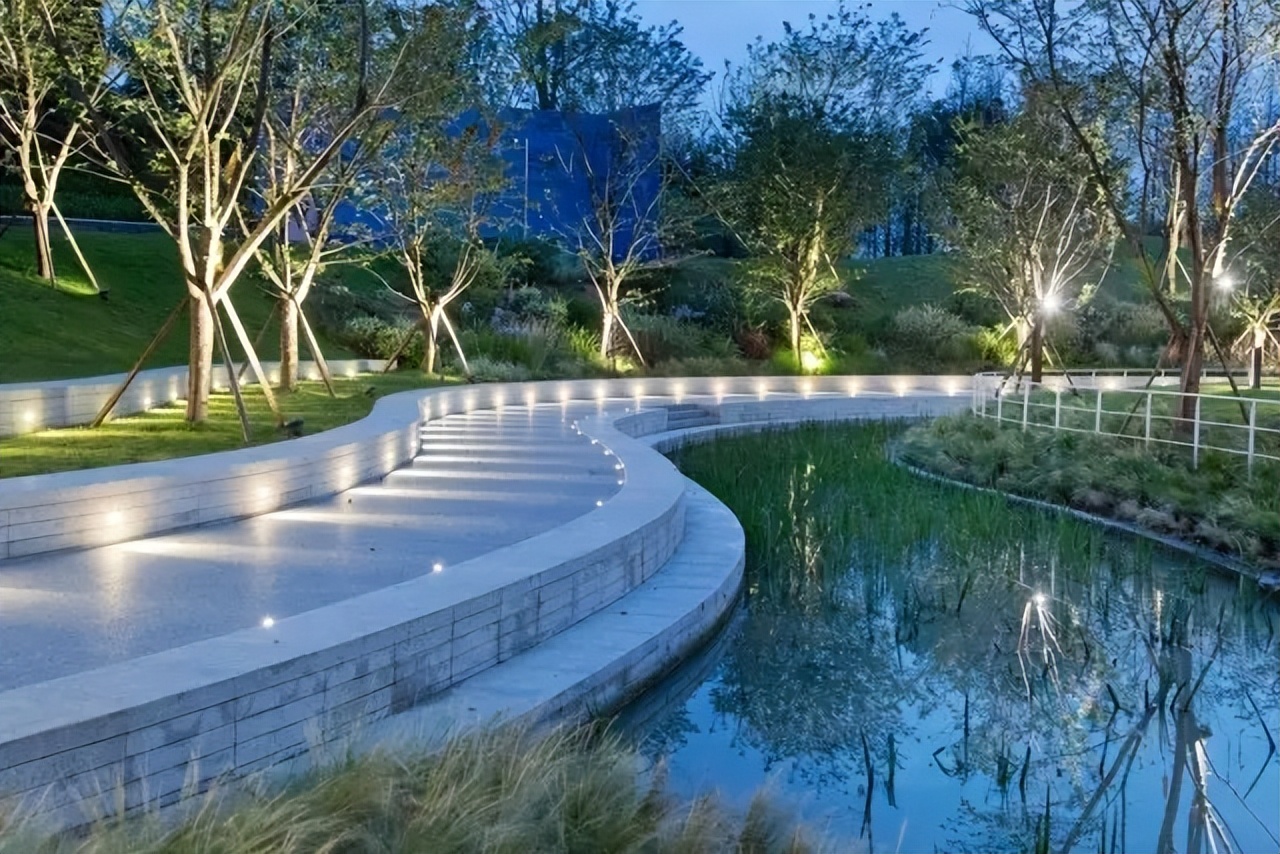

五、台阶—灯

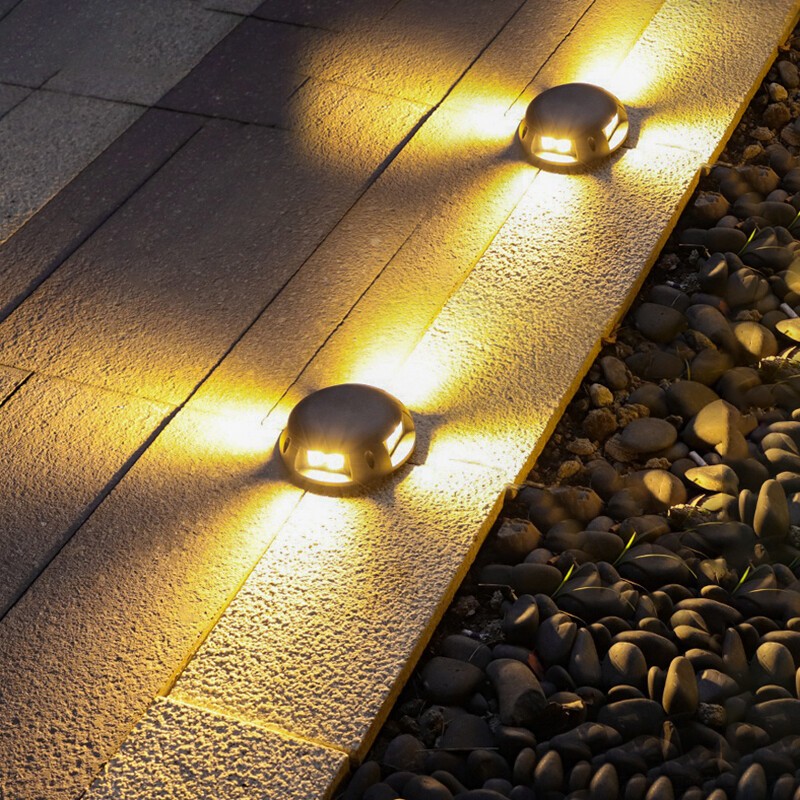

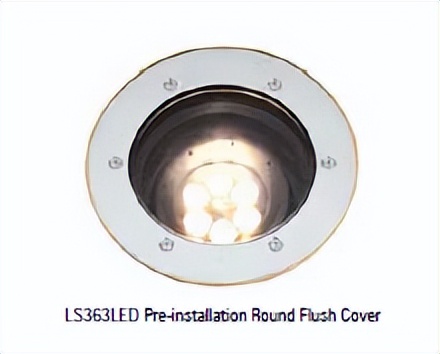

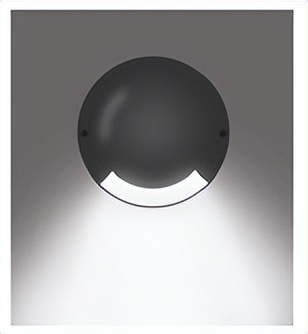

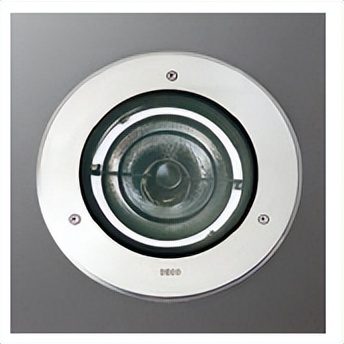

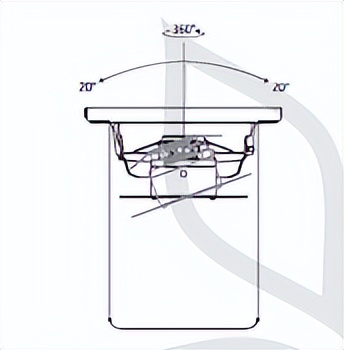

1、埋地侧光灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
埋地侧光灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 5W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
灯具尺寸 DIMENSION |
直径150mm |
|
|
配置 GEAR |
防护等级 PROTECTION |
IP67 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
不锈钢原色/黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
|||
|
灯具图片 |
|
||

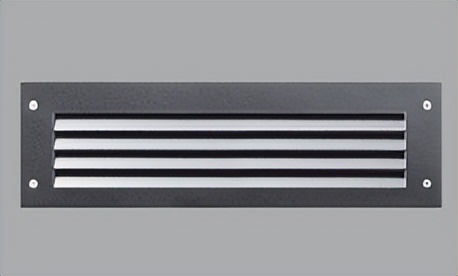

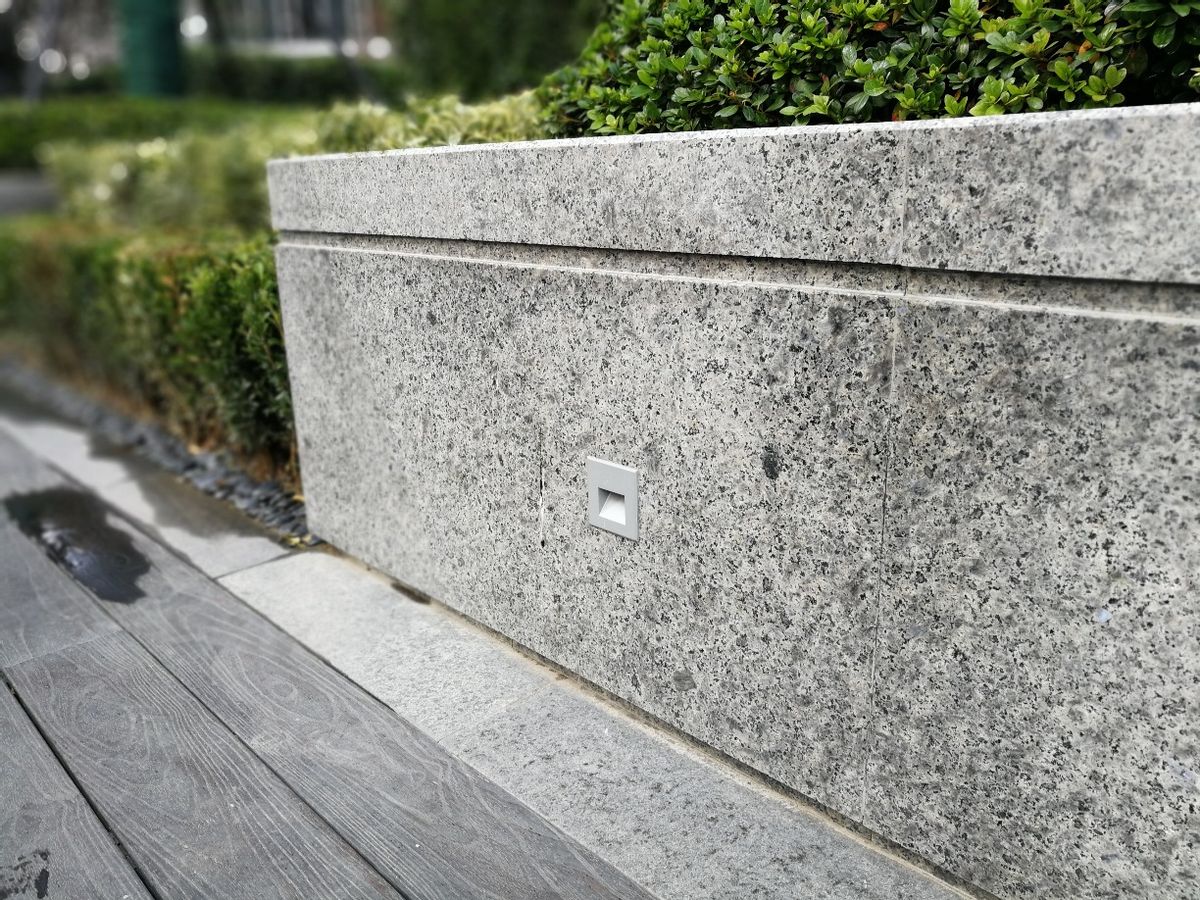

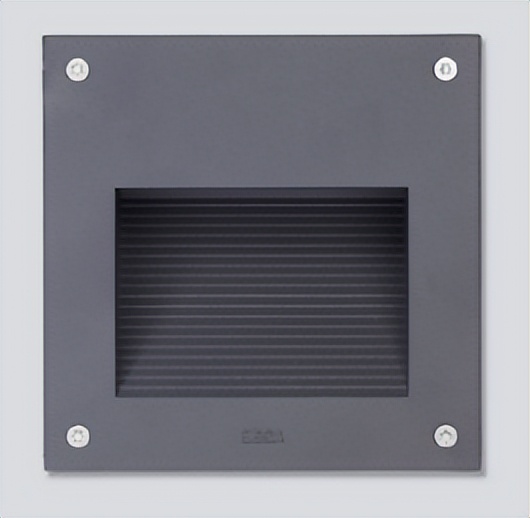

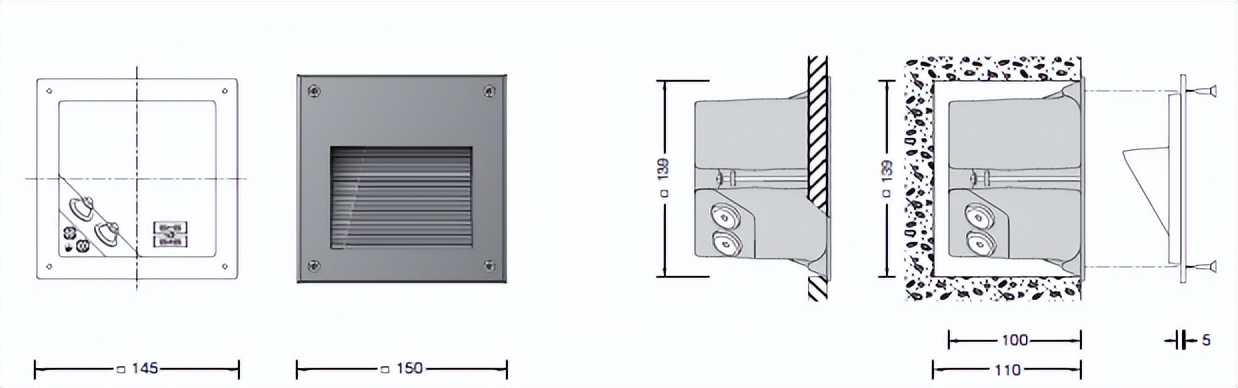

2、嵌壁灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
嵌壁灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 6W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
120° |
灯具尺寸 DIMENSION |
230mm*85mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
|||
|
灯具图片 |
|
||
六、儿童游乐区——庭院灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
庭院灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
18X2.5W 大功率LED （需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
4500LM |
灯具尺寸 DIMENSION |
H4000mmX920mm |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、4mm厚强防腐挤压铝合金灯杆及3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、4MM厚钢化玻璃。 3、光源带遮光罩向下照明，避免强光直射到住户屋内；宽角度光源均匀投射到活动区；避免眩光。 |
||
|
灯具图片 |
|
||
七、活动广场——庭院灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
庭院灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
18X2.5W 大功率LED （需采用防眩光透镜） |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
4500LM |
灯具尺寸 DIMENSION |
H4000mmX920mm |
|
配置 GEAR |
带700mA LED驱动器 |
防护等级 PROTECTION |
IP65 |
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、4mm厚强防腐挤压铝合金灯杆及3mm厚压铸铝灯头，杜邦户外静电塑粉涂装。 2、4MM厚钢化玻璃。 3、光源带遮光罩向下照明，避免强光直射到住户屋内；宽角度光源均匀投射到活动区；避免眩光。 |
||
|
灯具图片 |
|
||

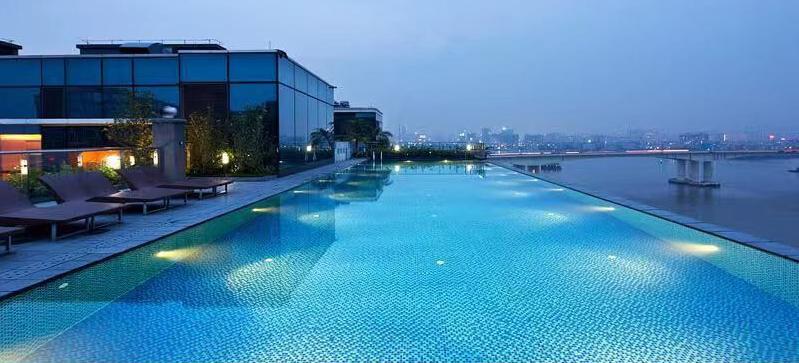

八、公共泳池——照明灯
1、高杆灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
泳池高杆灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
2*60W LED |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
12000LM |
灯具尺寸 DIMENSION |
H8000 mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
4500K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
AC220V |
|
灯具特性 CHARACTER |
1、 铝质灯体，钢制灯杆，钢化玻璃透光罩； 2、 灯杆材料厚度3MM，外表防腐处理后，唝塑处理； |
||
|
灯具图片 |
|
||

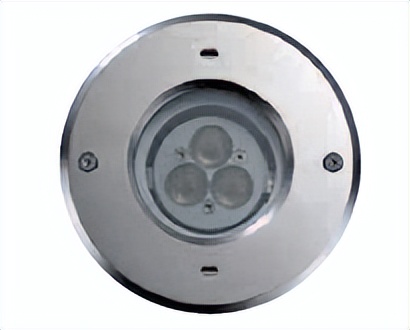

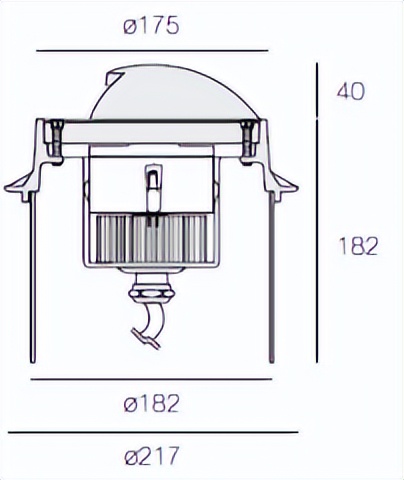

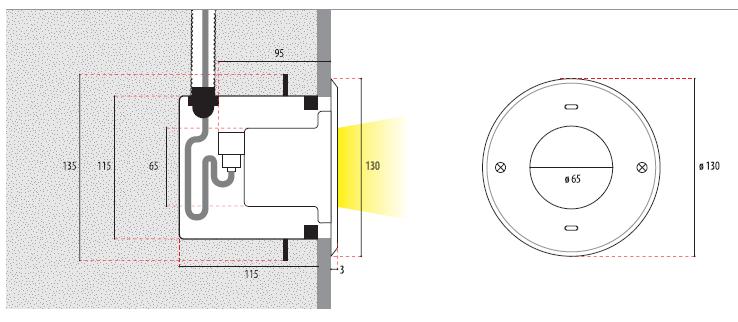

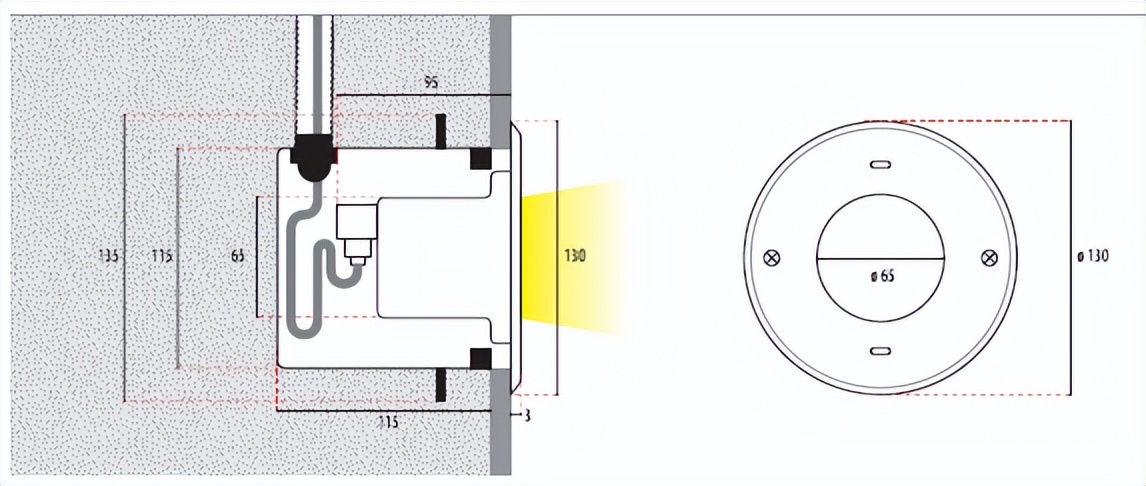

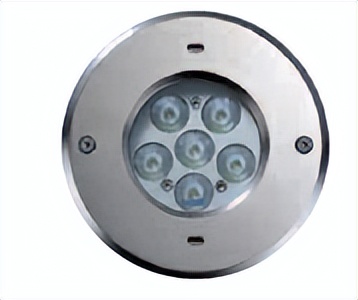

2、水下筒灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
水下筒灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 9W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
10° |
灯具尺寸 DIMENSION |
外径130mm 内径65mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP68 |
|
|
光色/色温 COLOUR TEMP |
4500K |
灯体颜色 BODY COLOUR |
不锈钢原色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC12V |
|
灯具特性 CHARACTER |
泳池照明应防水、防漏电，IP68，使用12伏安全电压 |
||
|
灯具图片 |
|
||
九、水景——照明灯

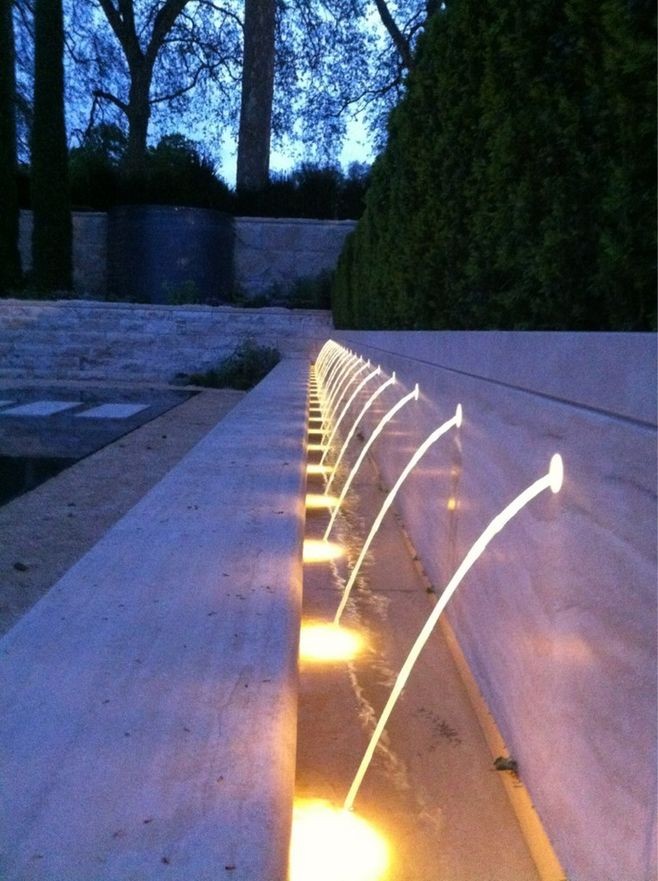

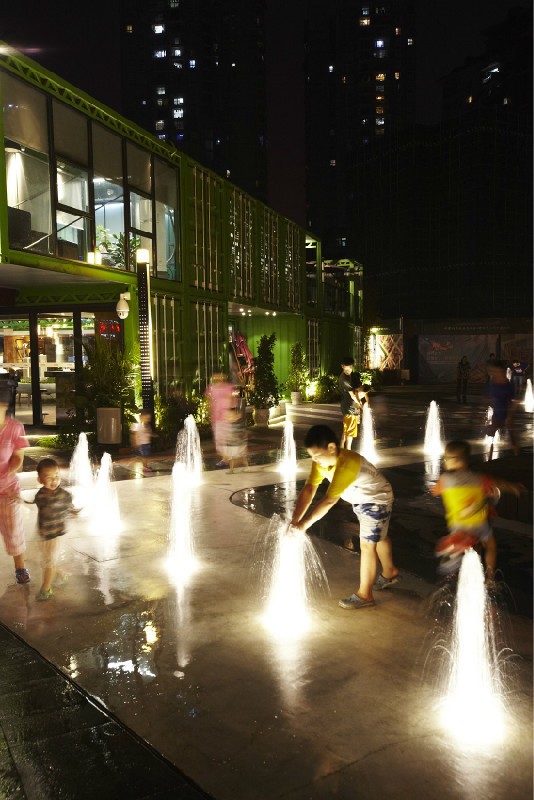

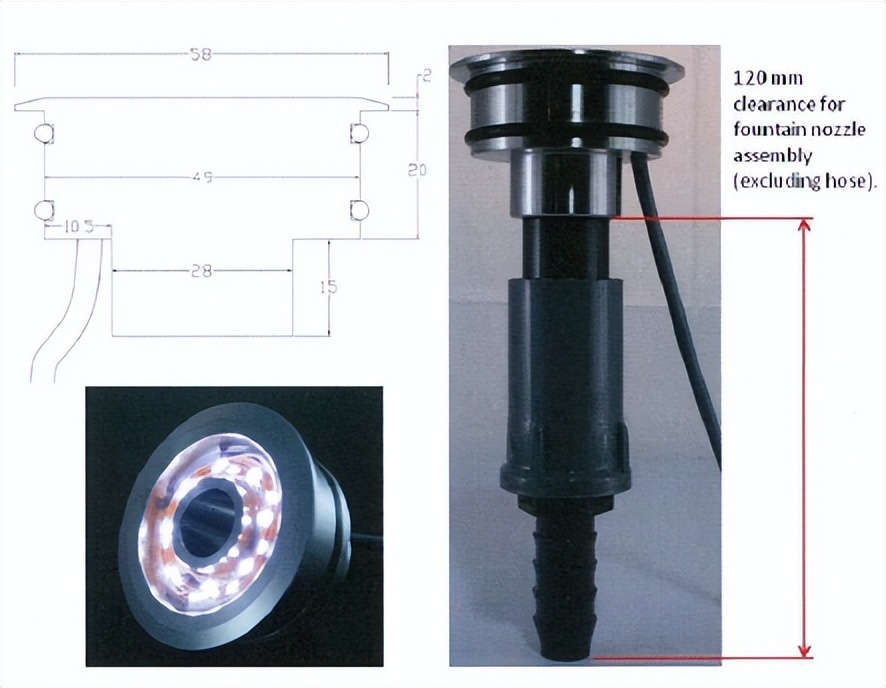

1、与喷嘴结合环形水下灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
环形水下灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 15W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
30° |
灯具尺寸 DIMENSION |
外径60mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP68 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
不锈钢原色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC12V |
|
灯具特性 CHARACTER |
水下照明应防水、防漏电，使用12伏安全电压 |
||
|
灯具图片 |
|
||
2、水下筒灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
水下筒灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 9W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
10° |
灯具尺寸 DIMENSION |
外径130mm 内径65mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP68 |
|
|
光色/色温 COLOUR TEMP |
4500K |
灯体颜色 BODY COLOUR |
不锈钢原色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC12V |
|
灯具特性 CHARACTER |
水景照明灯具应防水、防漏电，IP68，使用12伏安全电压 |
||
|
灯具图片 |
|
||
十、水岸提示——埋地侧光灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
埋地侧光灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 5W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
灯具尺寸 DIMENSION |
直径150mm |
|
|
配置 GEAR |
防护等级 PROTECTION |
IP67 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
不锈钢原色/黑色喷漆 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
|||
|
灯具图片 |
|
||

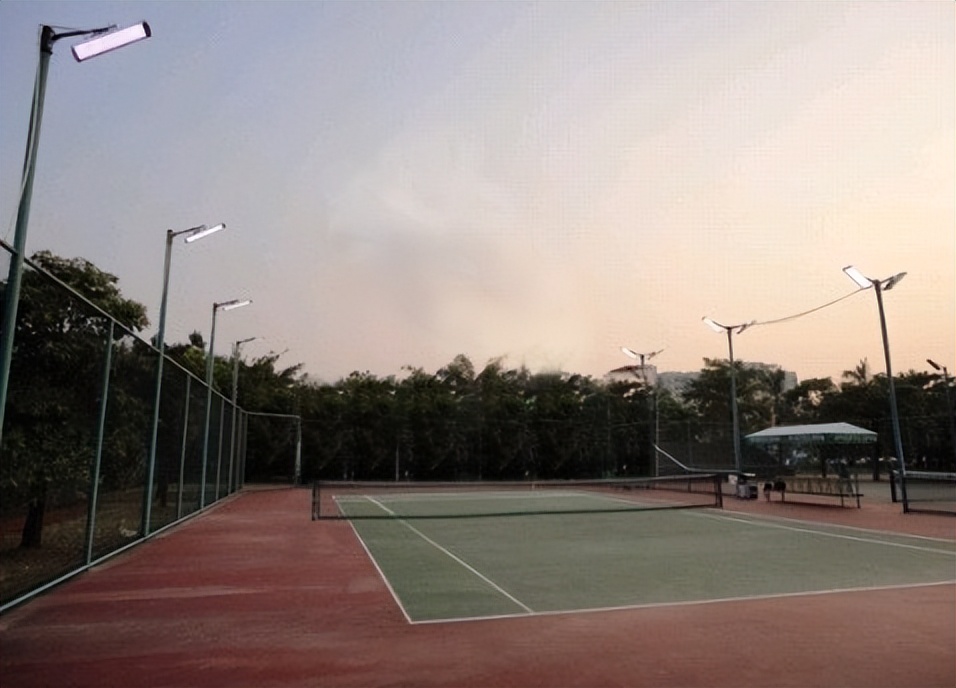

十一、球场——高杆灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
球场高杆灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 70W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
灯具尺寸 DIMENSION |
10000*75*66mm |
|
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
灯体：高压铸铝，灯具整体粉末静电喷涂，耐候防腐 灯罩：3mm钢化玻璃 适用于网球场、篮球场、足球场等活动场馆及道路照明 |
||
|
灯具图片 |
|
||

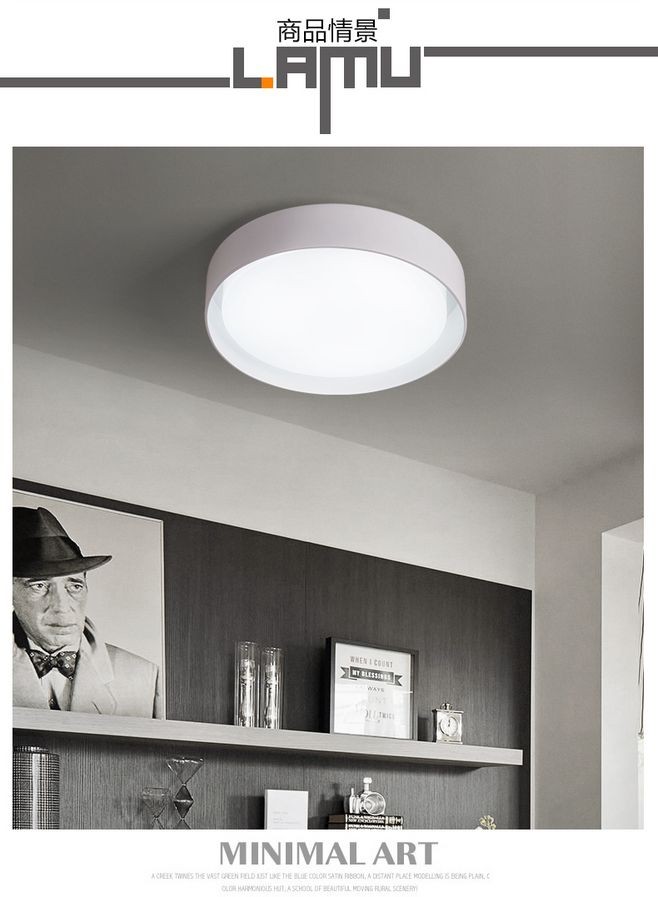

十二、岗亭——吸顶灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
吸顶灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 24W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
灯具尺寸 DIMENSION |
直径40cm |
|
|
配置 GEAR |
防护等级 PROTECTION |
IP44 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
白色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
灯体：高温烤漆 灯罩：高透光亚克力，耐磨抗高温 |
||
|
灯具图片 |
|
||
十三、绿化——照明灯
1、埋地筒灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
埋地灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
20W LED |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
25° |
灯具尺寸 DIMENSION |
外径20cm |
|
配置 GEAR |
防护等级 PROTECTION |
IP67 |
|
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
不锈钢 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、压铸铝灯体，铝合金面板，表面喷涂处理，耐候防腐。 2、适用于广场、建筑、绿化、雕塑等装饰及照明。 |
||
|
灯具图片 |
|
||
2、投光灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
投光灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
21W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
30° |
灯具尺寸 DIMENSION |
直径165X567mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、外型时尚美观；采用隔离双腔体结构，独立散热，充分保证LED的稳定和寿命。 2、灯体采用高强度压铸铝成型，表面静电喷塑处理；灯罩采用高强度钢化玻璃，抗冲击耐摩擦。 3、采用美国CREE原装LED光源，高光通量输出，光色一致性优良；恒流驱动电源，内建PWM辉度控制。 4、功能强大的DM512接口采用高可靠总线式连接，均带有DMX在线自动寻址功能。 |
||
|
灯具图片 |
|
||
十四、花池——嵌壁灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
嵌壁灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
8.6W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
630lm |
灯具尺寸 DIMENSION |
150*150mm*100mm厚 |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
暖白光/3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
工作电压 VOLTAGE |
DC24V/AC220V |
|
|
灯具特性 CHARACTER |
|||
|
灯具图片 |
|
||
十五、坐凳——软灯带
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
软灯带 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 6W/m |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
120° |
灯具尺寸 DIMENSION |
14mm*2mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
透明 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
1、高亮度LED贴片，减少光衰减，体积小，可按一定距离自由裁剪，安装方便。最长按5米距离需装一个开关电源。 2、高光亮，节能耐用。使用于水景或潮湿地带时需采用低压产品，且中间接头部分不能浸泡在水中； 3、配套安装槽安装固定，安装方便,使用于各水景及构筑物轮廓和暗槽照明。 |
||
|
灯具图片 |
|
||
十六、景墙——条状灯（洗墙）
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
条状灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 12W/m |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
30° |
灯具尺寸 DIMENSION |
1000*75*66mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP65 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
黑色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
灯体：高压铸铝，灯具整体粉末静电喷涂 灯罩：4mm钢化玻璃 |
||
|
灯具图片 |
|
||
十七、雕塑——埋地筒灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
埋地筒灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 22W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
23*67° |
灯具尺寸 DIMENSION |
外径200mm 内径150mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP67 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
不锈钢原色 |
|
光源寿命 LAMP LIFE |
20000h |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
防眩光处理，灯珠深埋或灯体内安装防眩光格栅 |
||
|
灯具图片 |
|
||
十八、标识——埋地筒灯
|
灯具编号 CODE |
|||
|
灯具类别 TYPE |
埋地灯 |
灯具品牌 BRAND |
|
|
配置光源 LAMP SOURCE |
LED 22W |
灯具型号 MODEL NO |
|
|
光束角/光通量 ANGLE / LUM |
23*67° |
灯具尺寸 DIMENSION |
外径200mm 内径150mm |
|
配置 GEAR |
防护等级 PROTECTION |
IP67 |
|
|
光色/色温 COLOUR TEMP |
3000K |
灯体颜色 BODY COLOUR |
不锈钢原色 |
|
光源寿命 LAMP LIFE |
20000小时 |
工作电压 VOLTAGE |
DC24V/AC220V |
|
灯具特性 CHARACTER |
需防眩光处理，灯珠深埋或灯体内安装防眩光格栅 |
||
|
灯具图片 |
|
||
