卧龙会布布熊初步了解了hyperlynx最新3D求解器后，有了一个想法，准备建立一个简单的pcb用Hyperlynx8.2.1、Hyperlynx VX2.10最新2D和3D求解器提取S参数，用它跟Anasys用Siwave 2.5D和HFSS 3D Layout提取的S参数做对比，看看5个求解器的差别

（此处已添加圈子卡片，请到*今条头日**客户端查看）

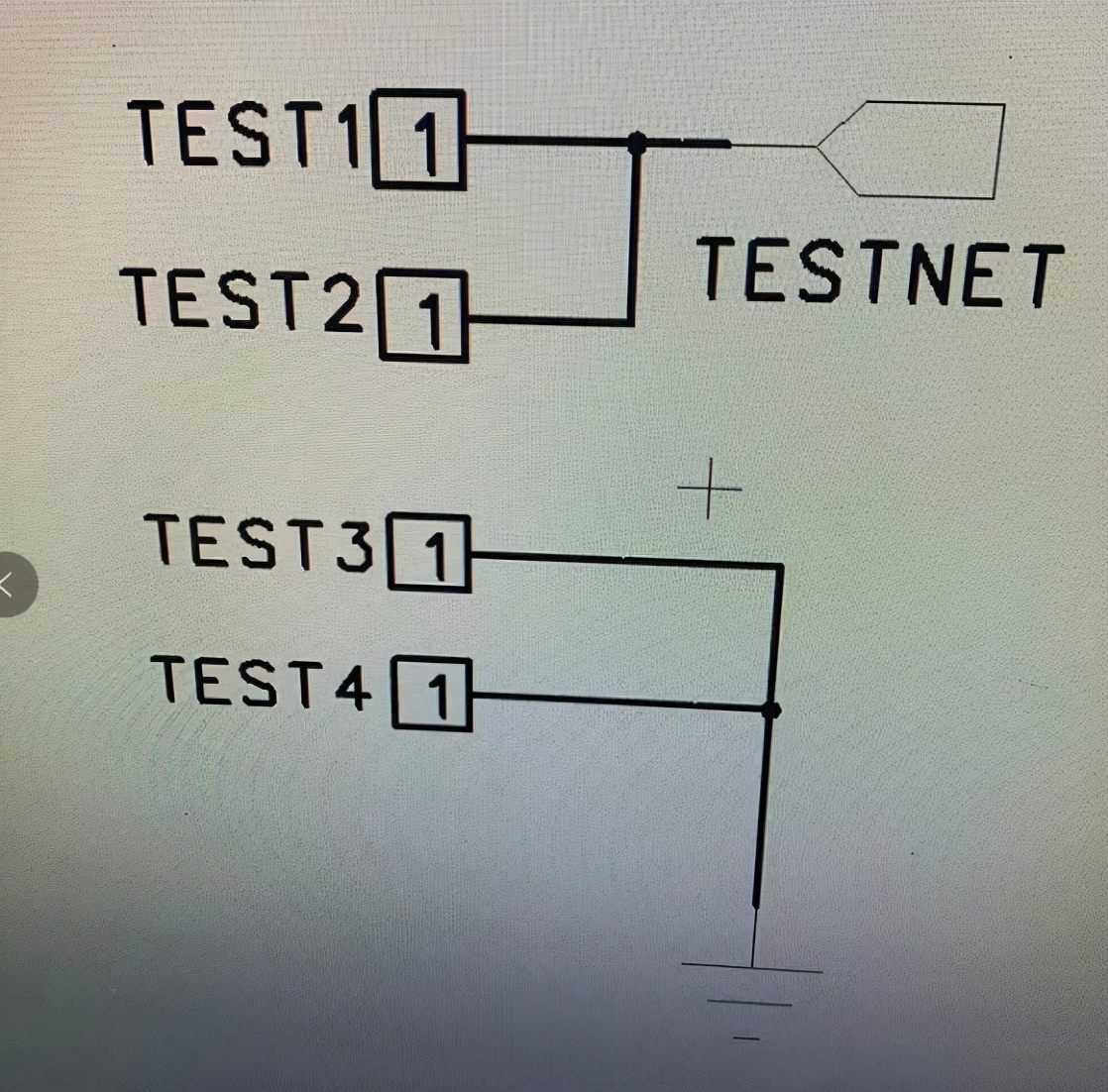

首先用pads logic建立了一个简单的原理图如下：

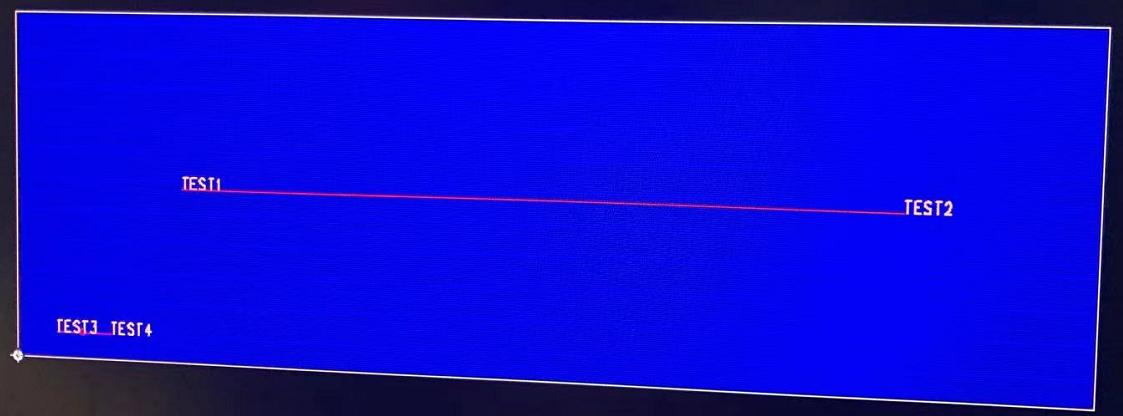

上图一个信号网络，一个是参考的地网络 ，导入PCB如下图：

传输线长度是2000mil，线宽是6mil

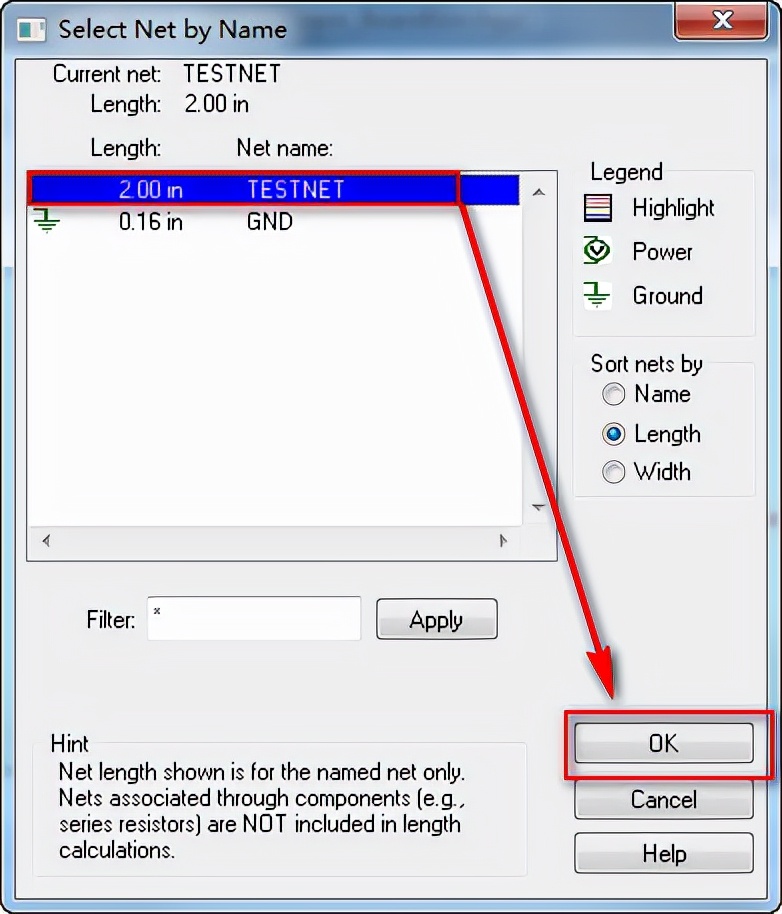

一，导入到Hyperlynx8.2.1:

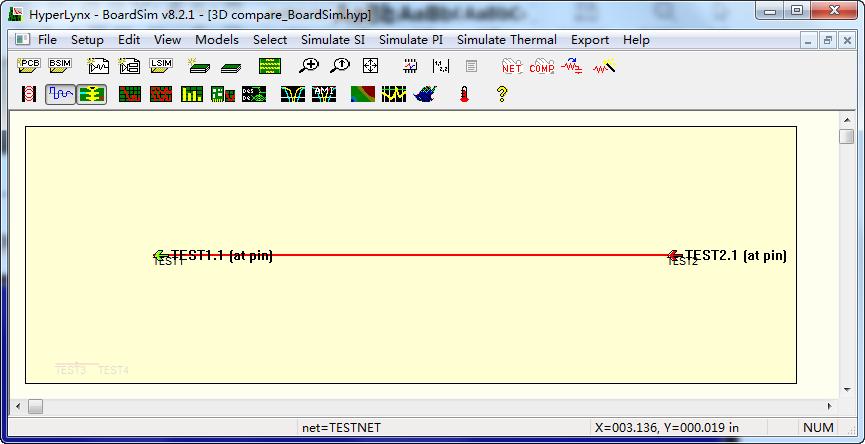

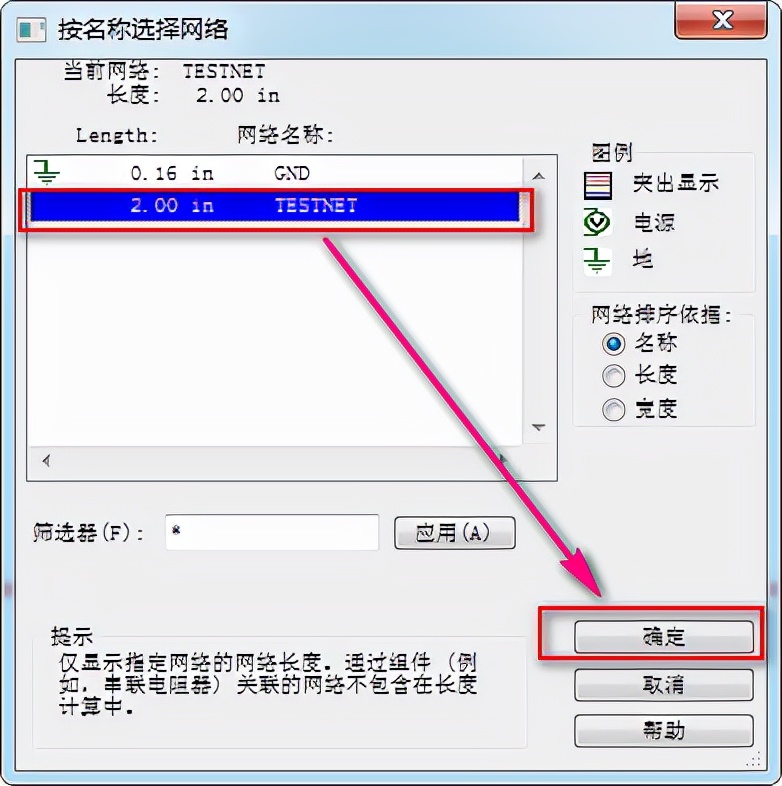

1， 如下图：

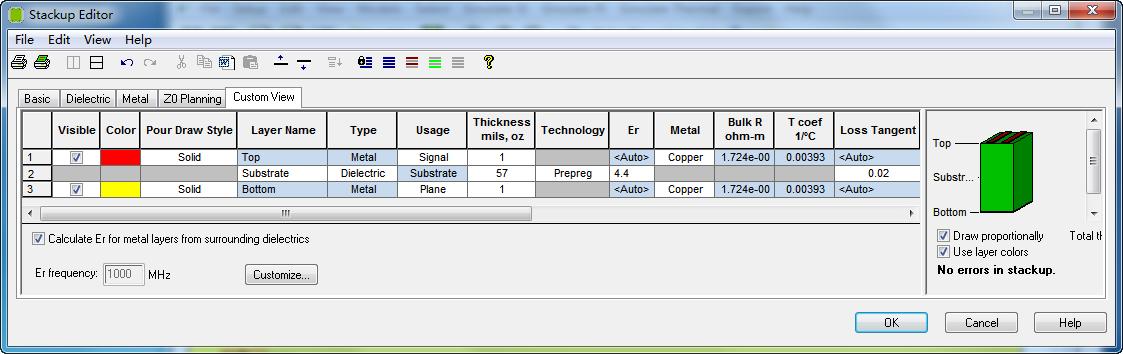

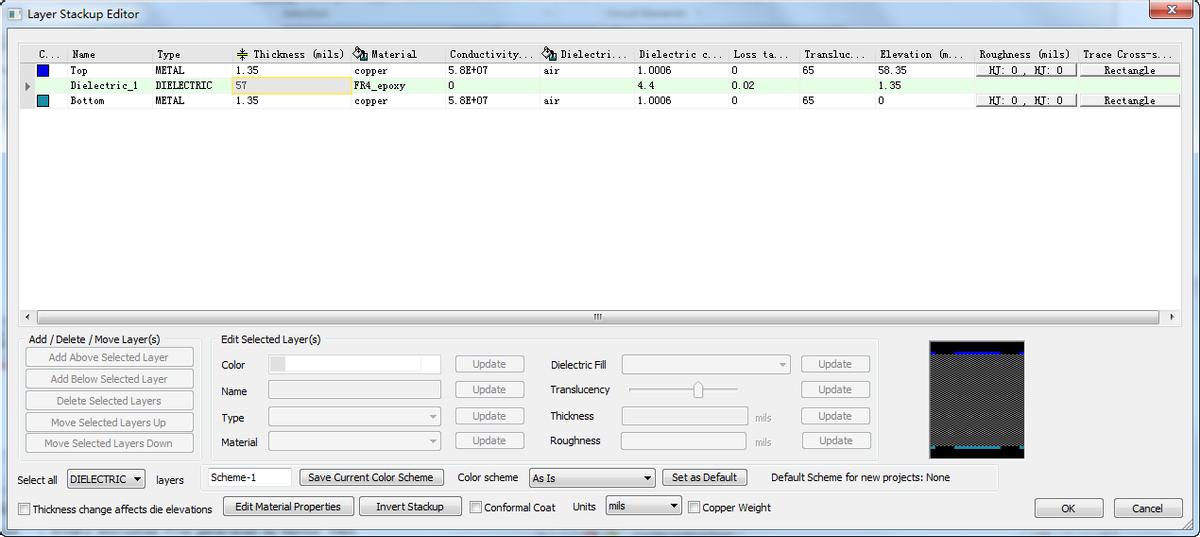

2， 设置叠层结构：

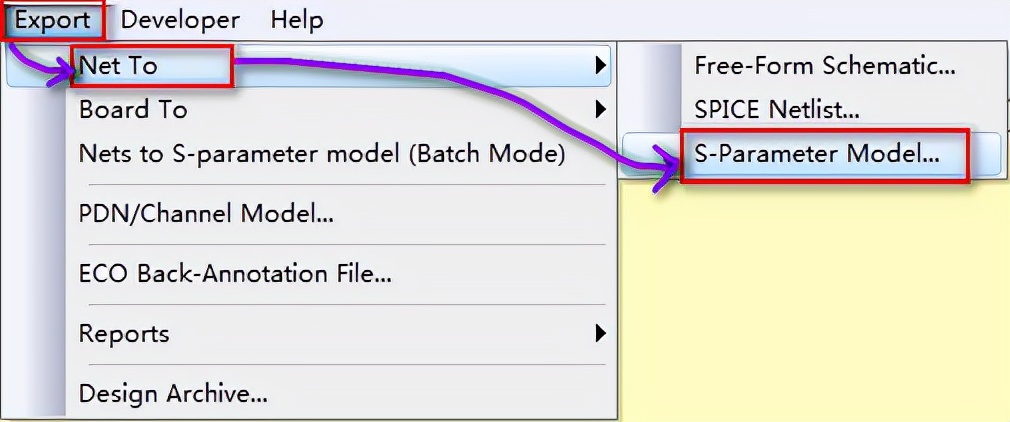

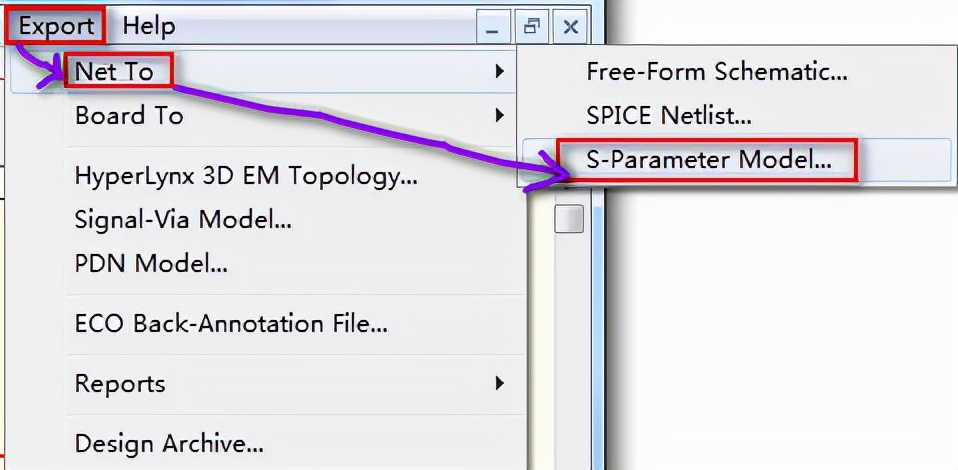

3， 点击菜单的Export：

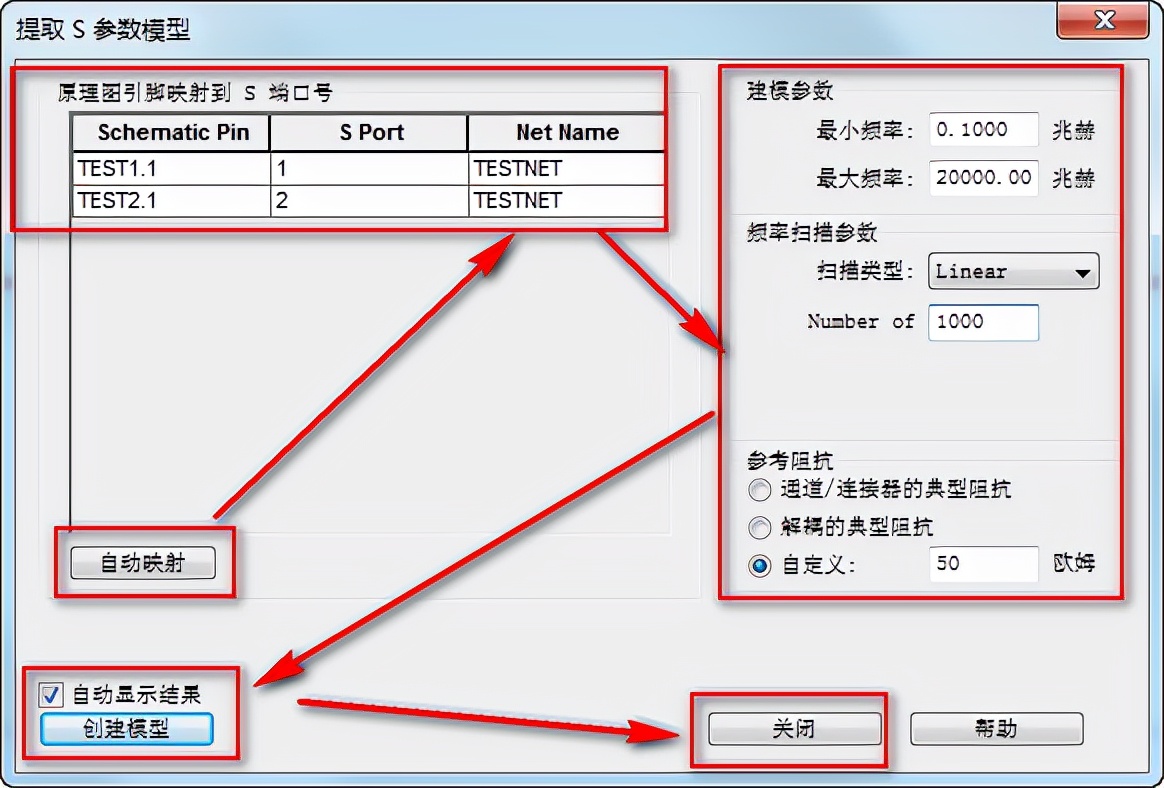

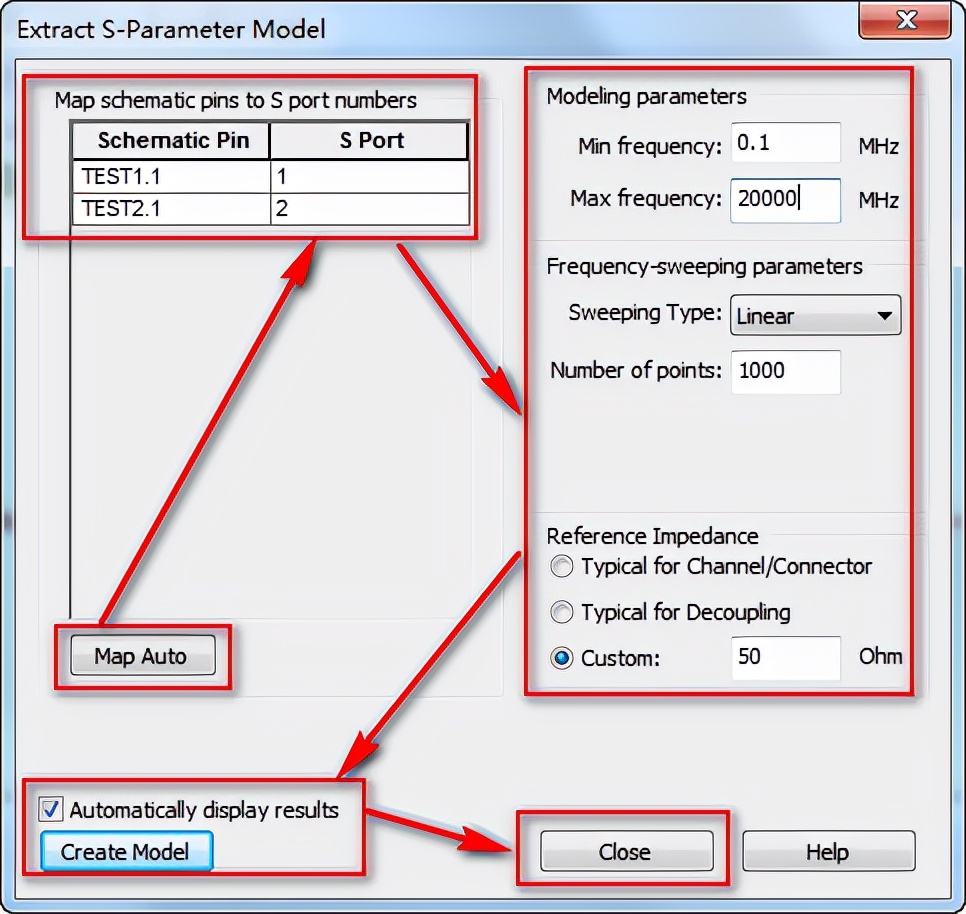

4， 弹出的对话框：

点击“Create Model”后出现对话框：

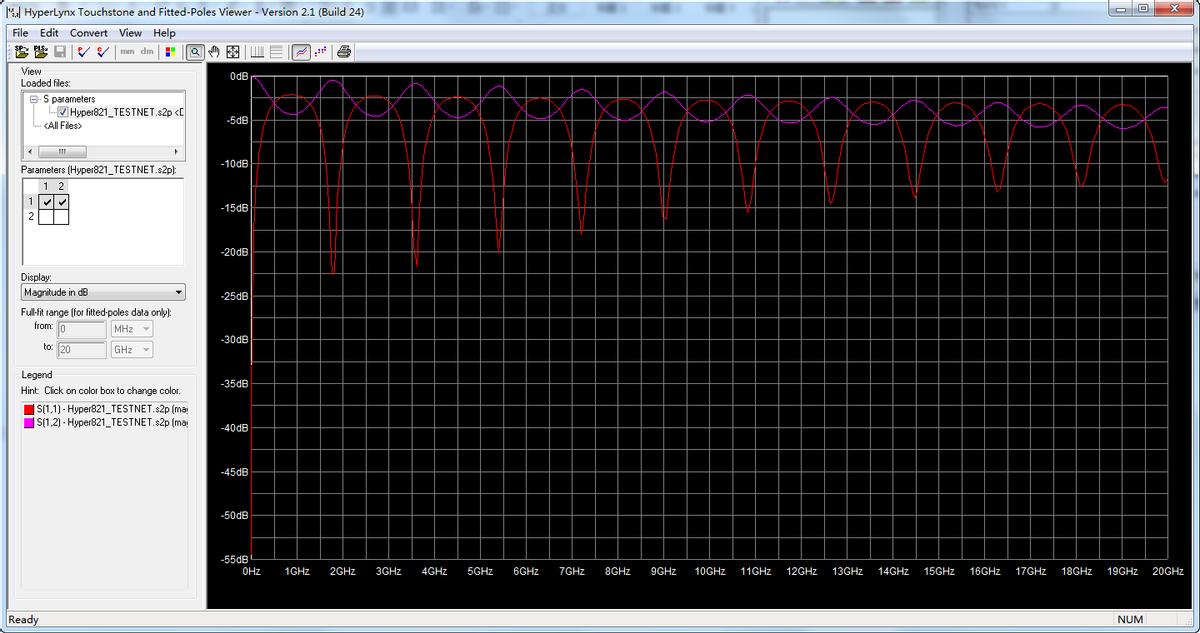

5， 弹出的S参数图如下图：

二，导入到Hyperlynx VX2.10

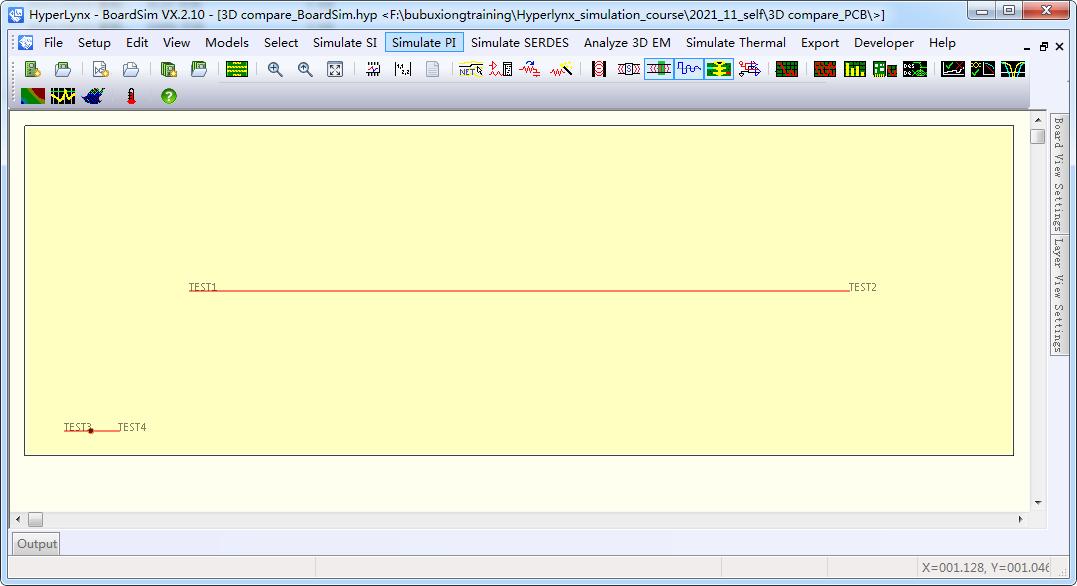

1， 如下图：

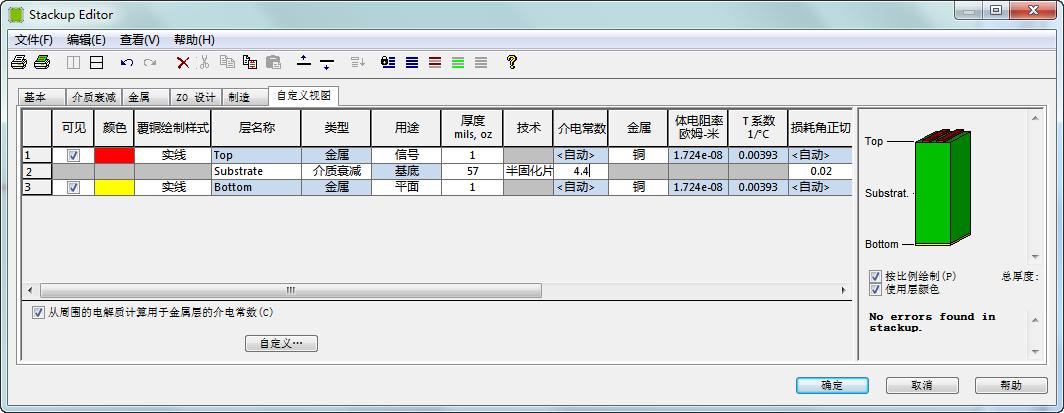

2， 叠层结构如下图设置：

3， 点击如下图：

4， 弹出框如下图：

5， 点击“确定”后弹出对话框：

6， 弹出对话框如下图：

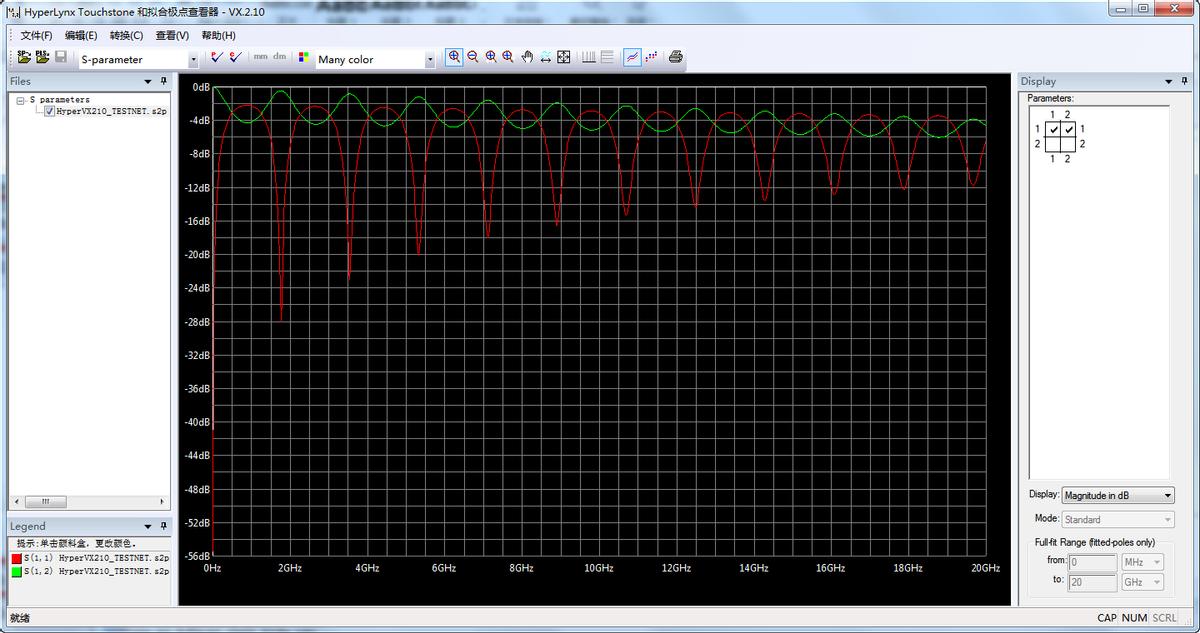

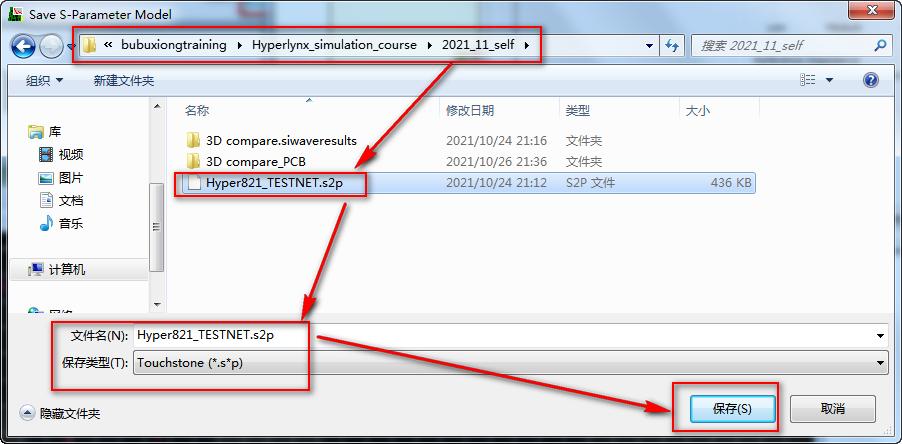

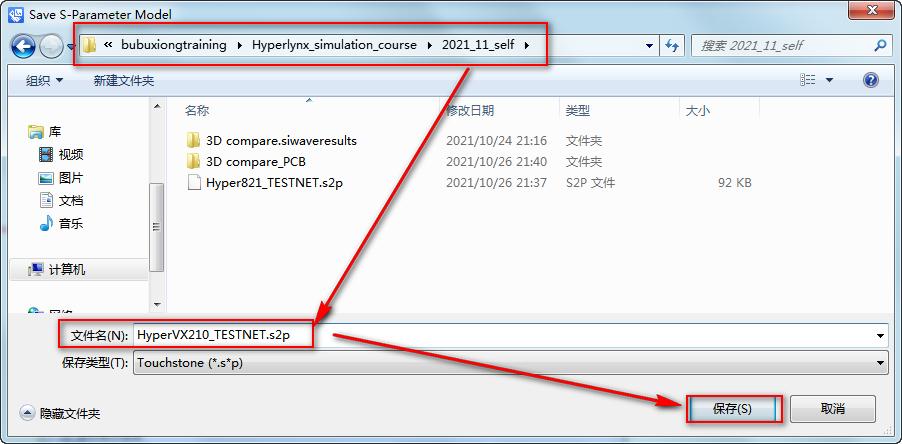

7， 点击保存后会自动弹出s参数曲线：

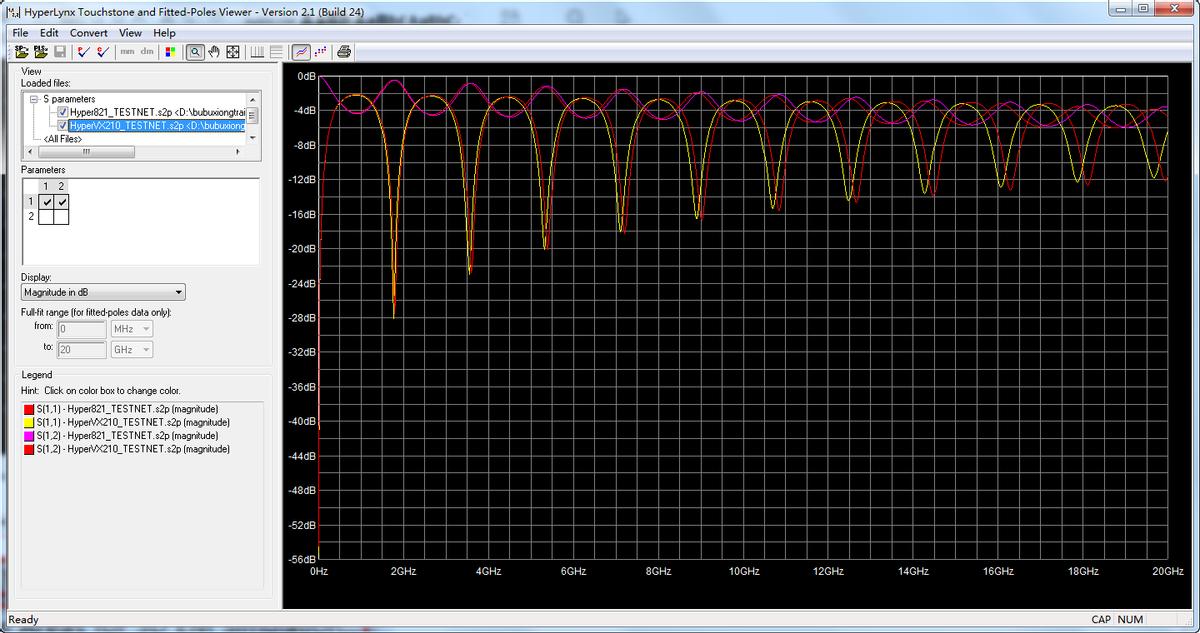

调入Hyperlynx8.2.1版本提取的S参数做一下对比：

三， 现在利用Hyperlynx的3D求解器求解：

1， 如下图

弹出对话框如下图：

2， 弹出对话框：

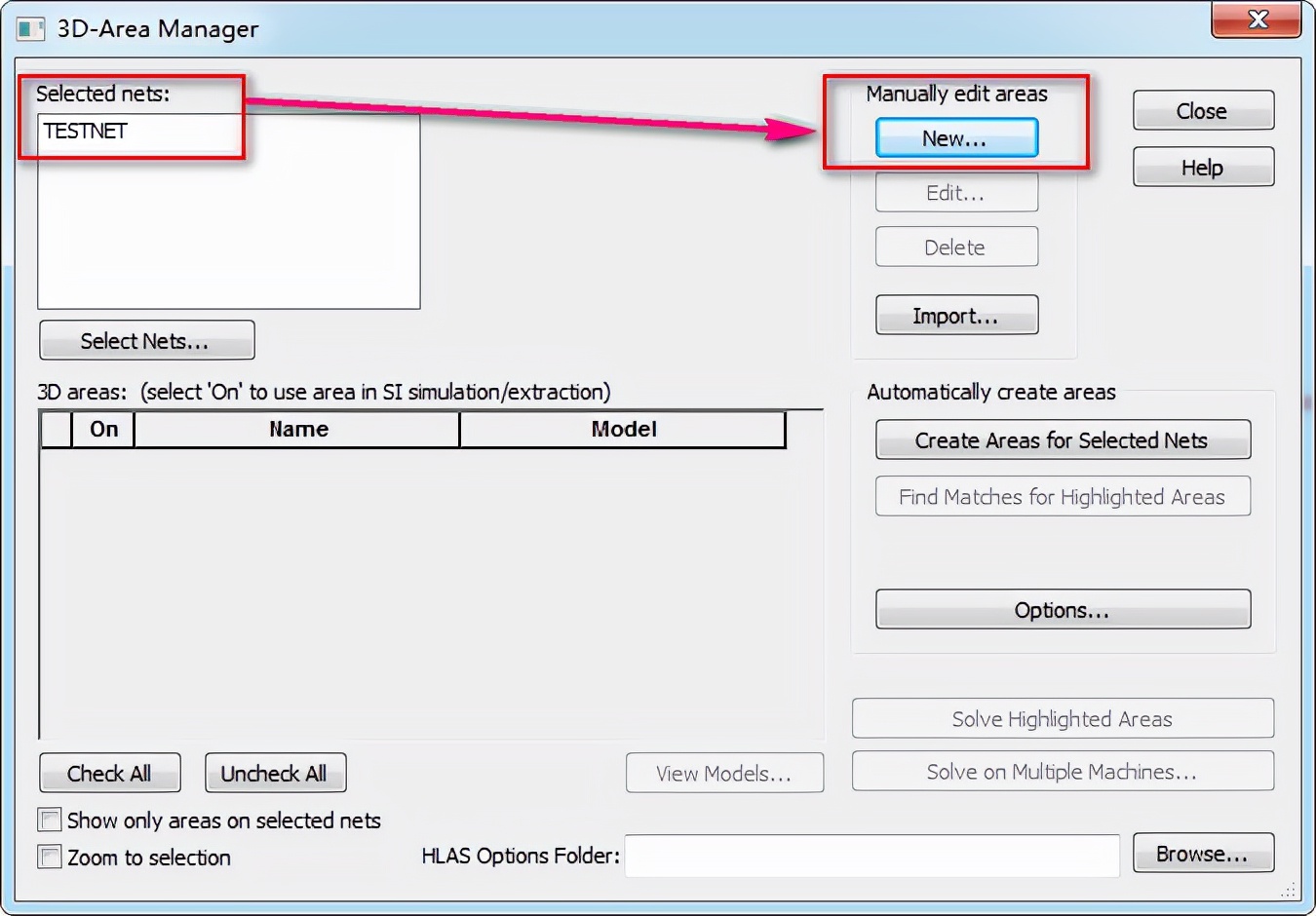

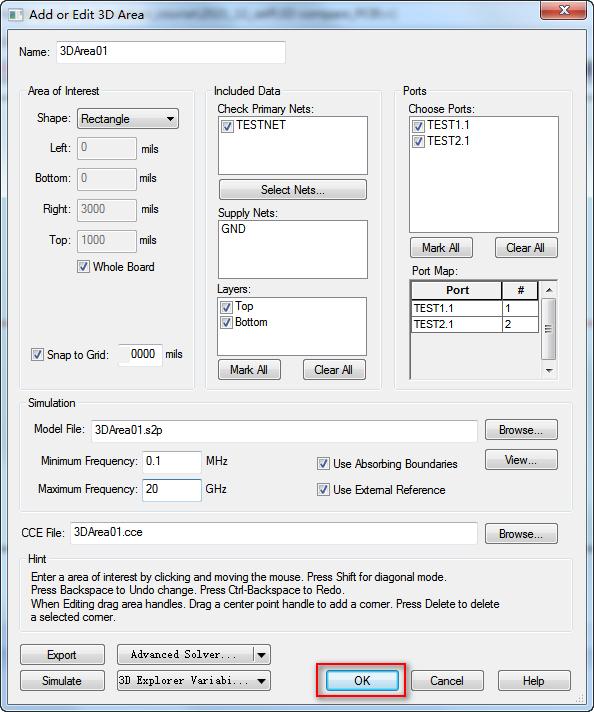

点击上图的导出就可以看到目录下的3DArea01.cce文件，可以点击“Simulate”直接求解，因为我们要去3D求解器中设置一下，所以需要打开3D求解器

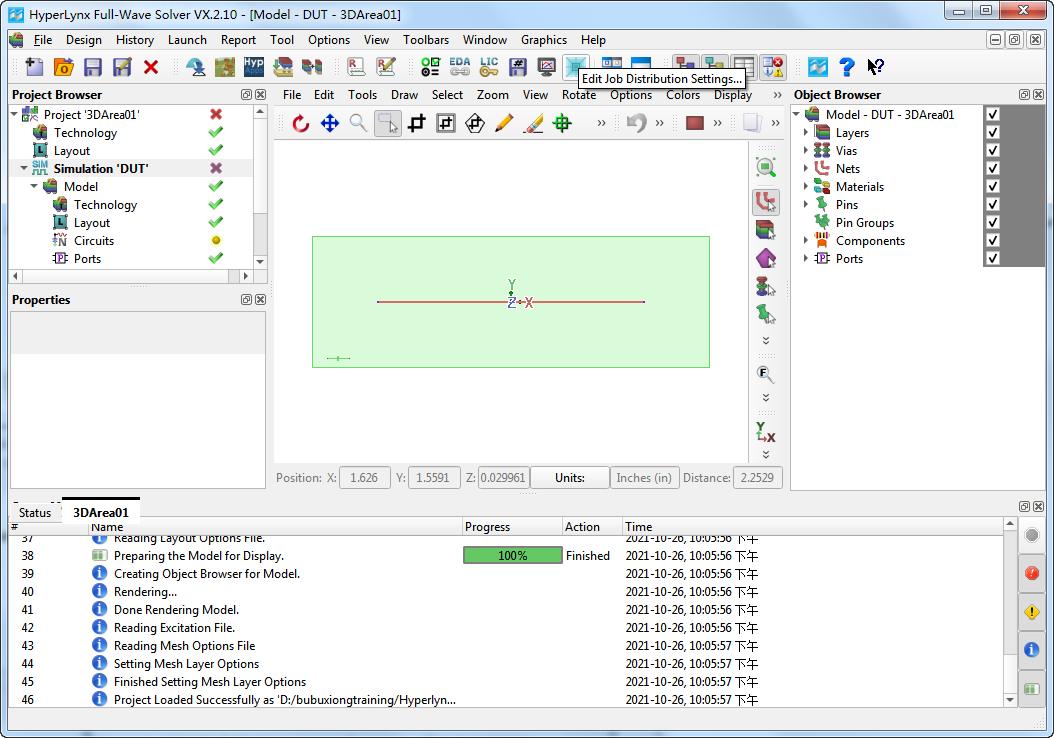

3， 点击上图的“Advanced Solver”按钮，启动3D求解器：

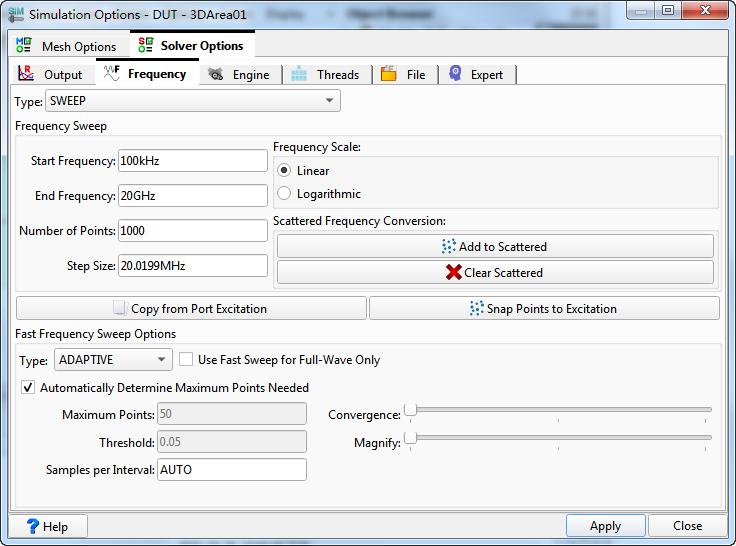

打开后如下图设置：

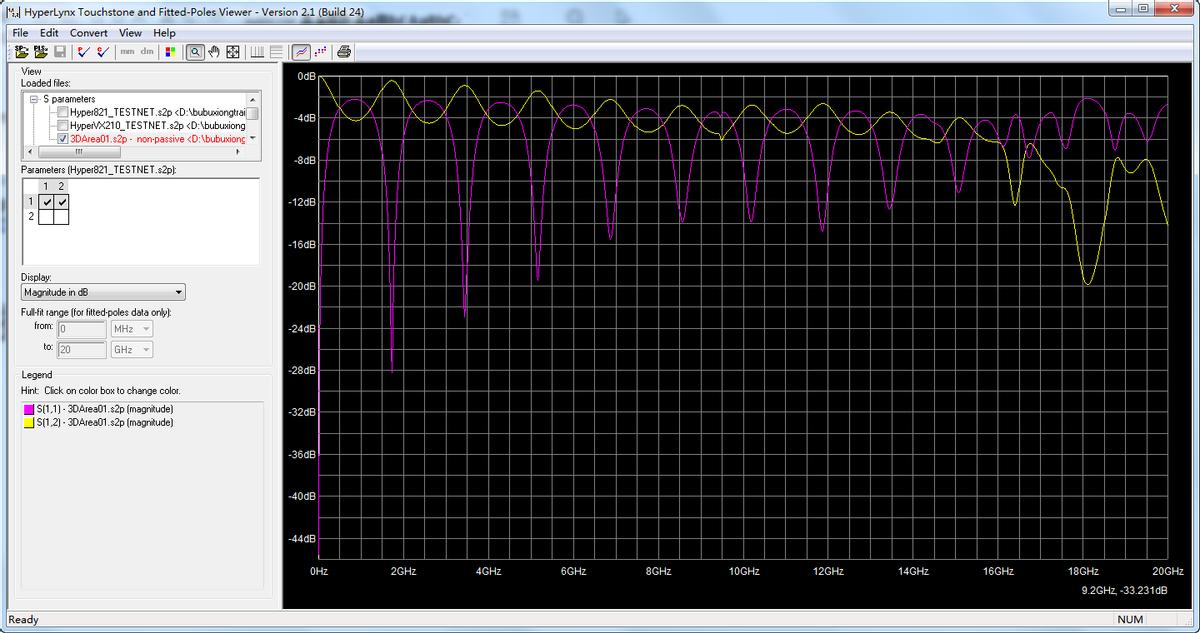

4， 打开后的S参数文件3DArea01.s2p如下图：

四，导入到Siwave:

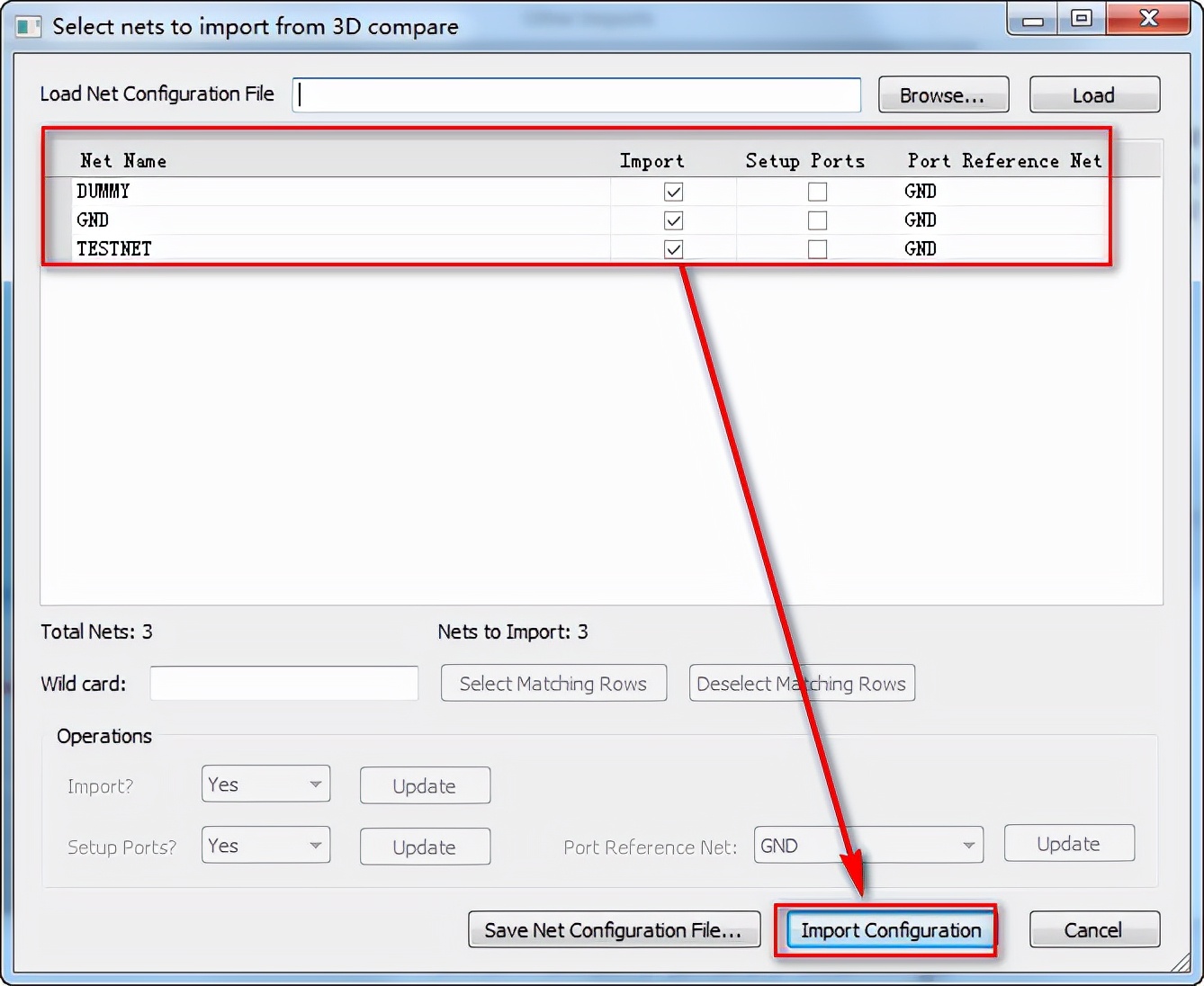

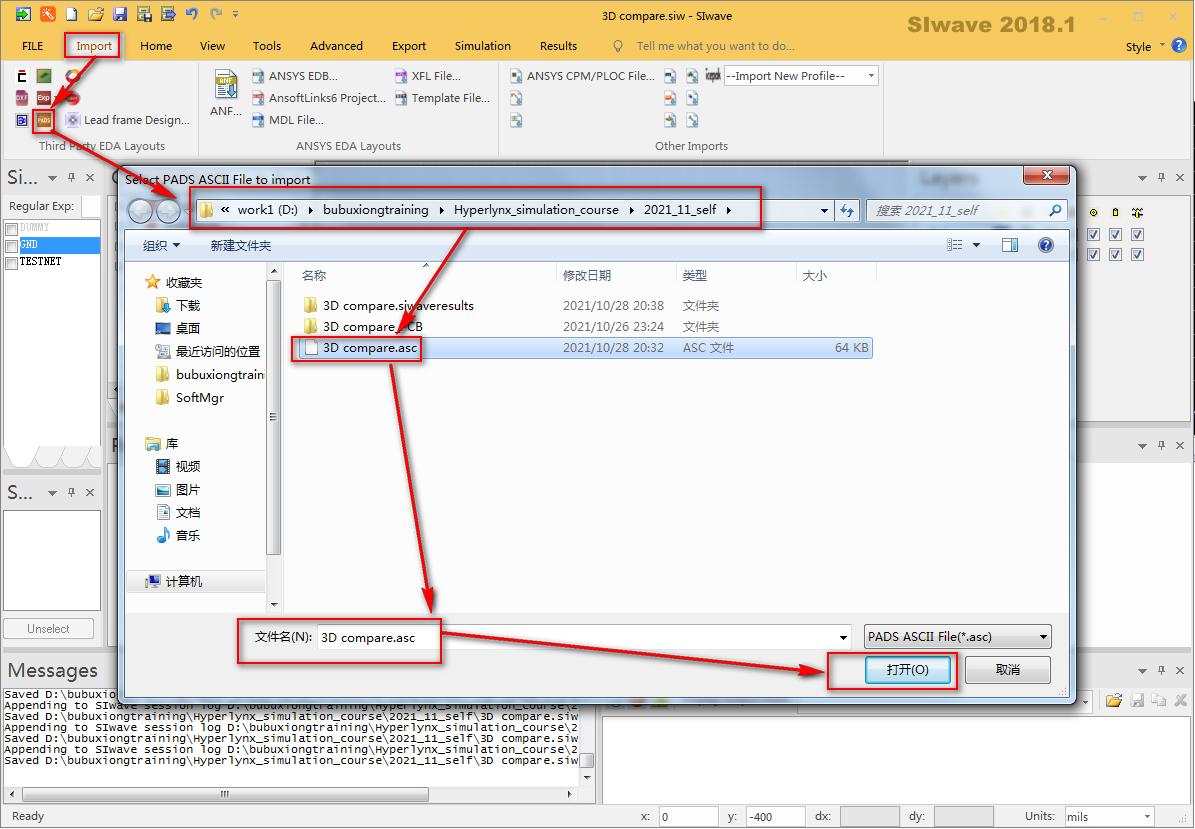

1， 打开siwave的软体，然后如下操作：

2， 出现对话框：

3， 设置叠层：

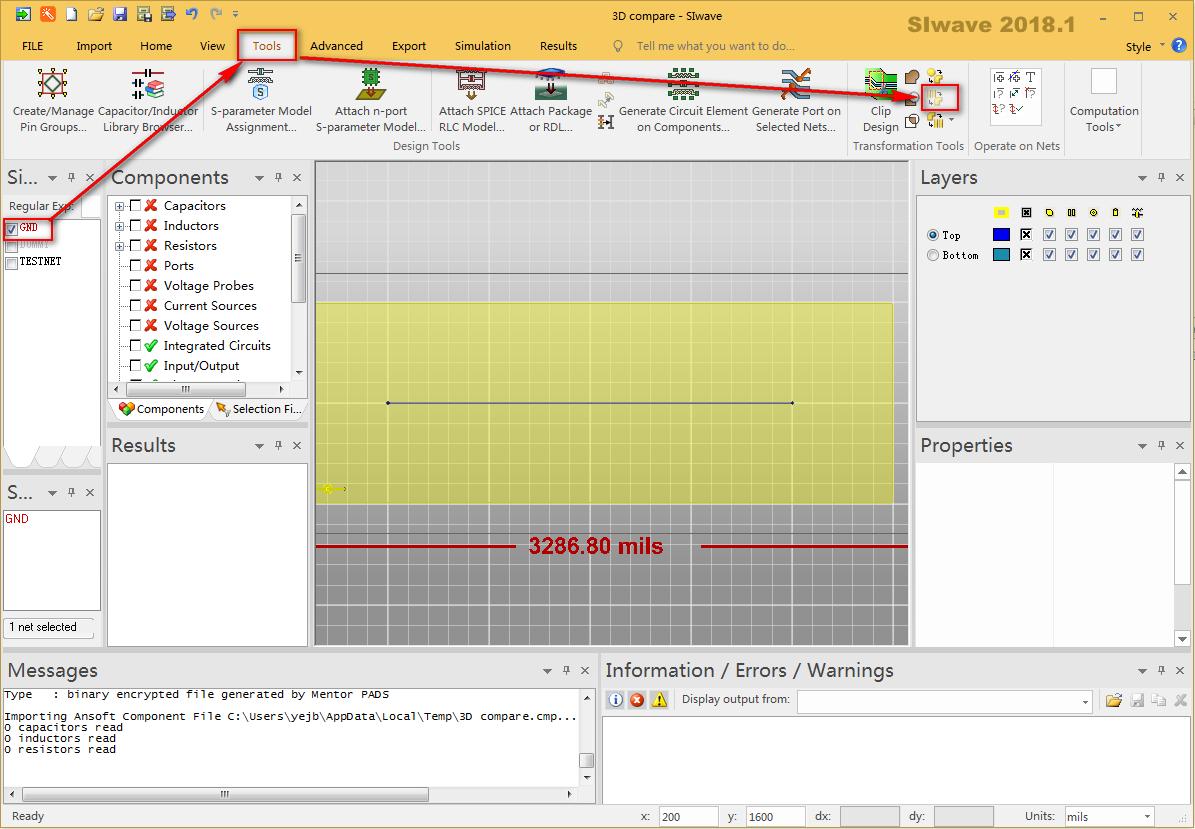

4， 把GND设置层平面：

5， 点击有效性检查图标“”，看是否ok：

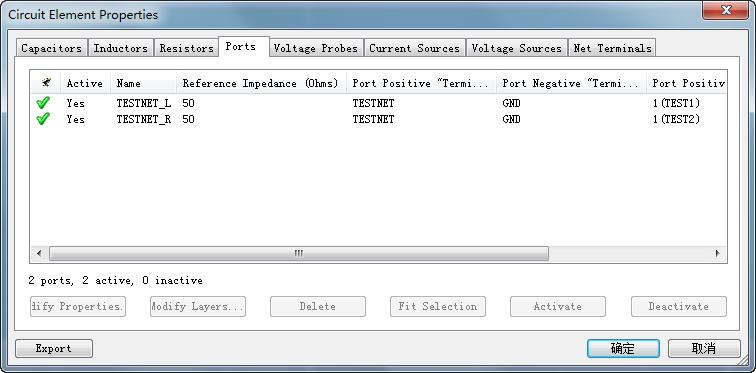

6， 点击下人工port图标“”，下好port：

7， 跑出的S参数如下图：

五，导入到HFSS 3D Layout:

1， 点击如下图：

2， 导出到HFSS 3D Layout:

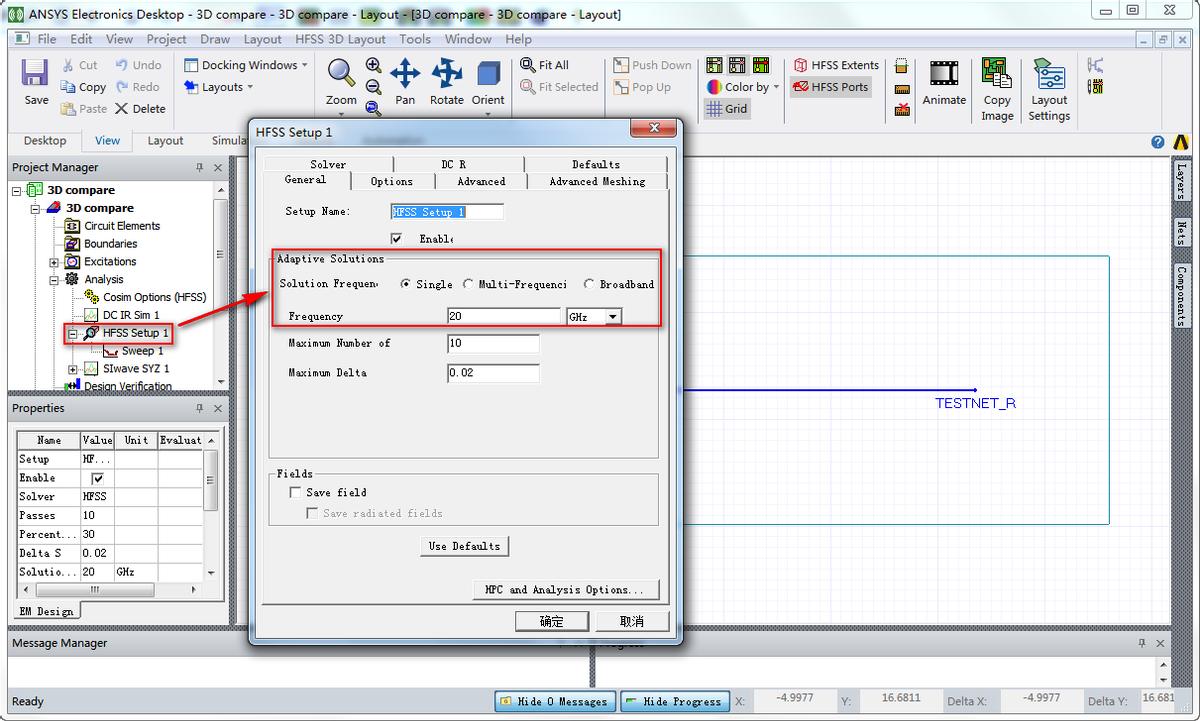

3， 设置一下求解频率：

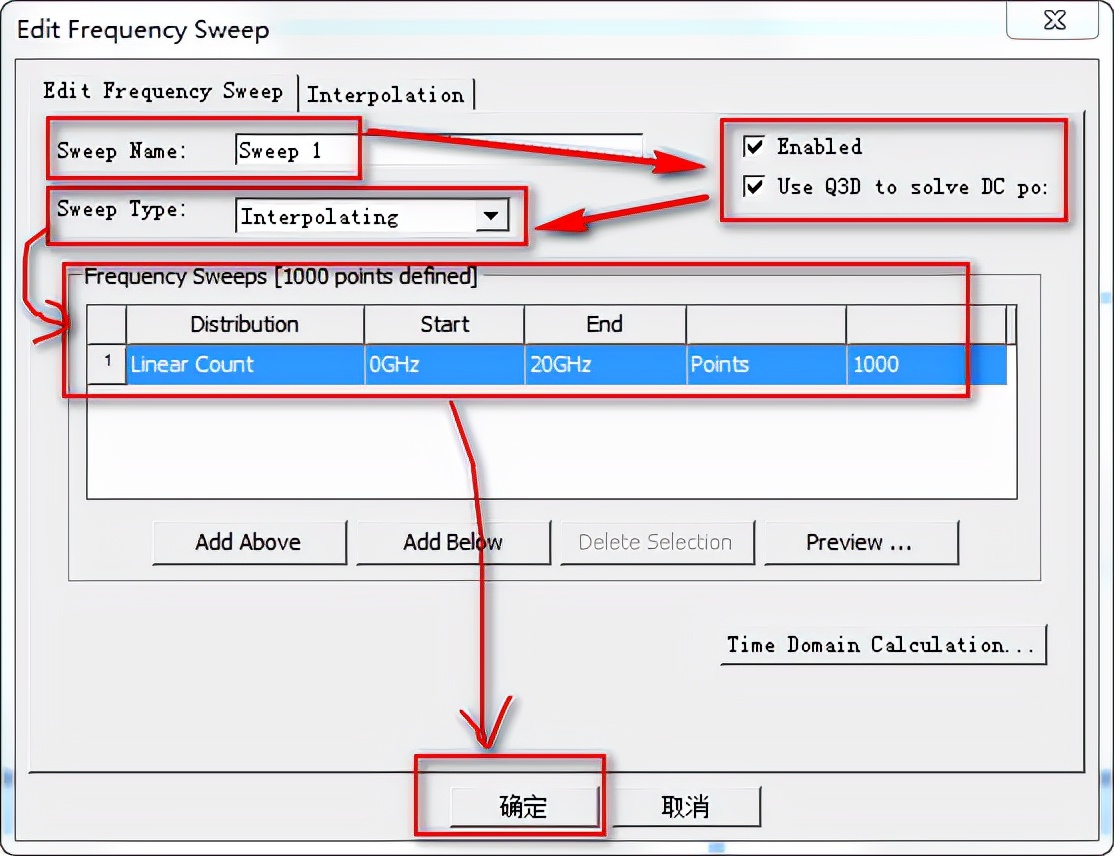

4， 增加扫描频率：

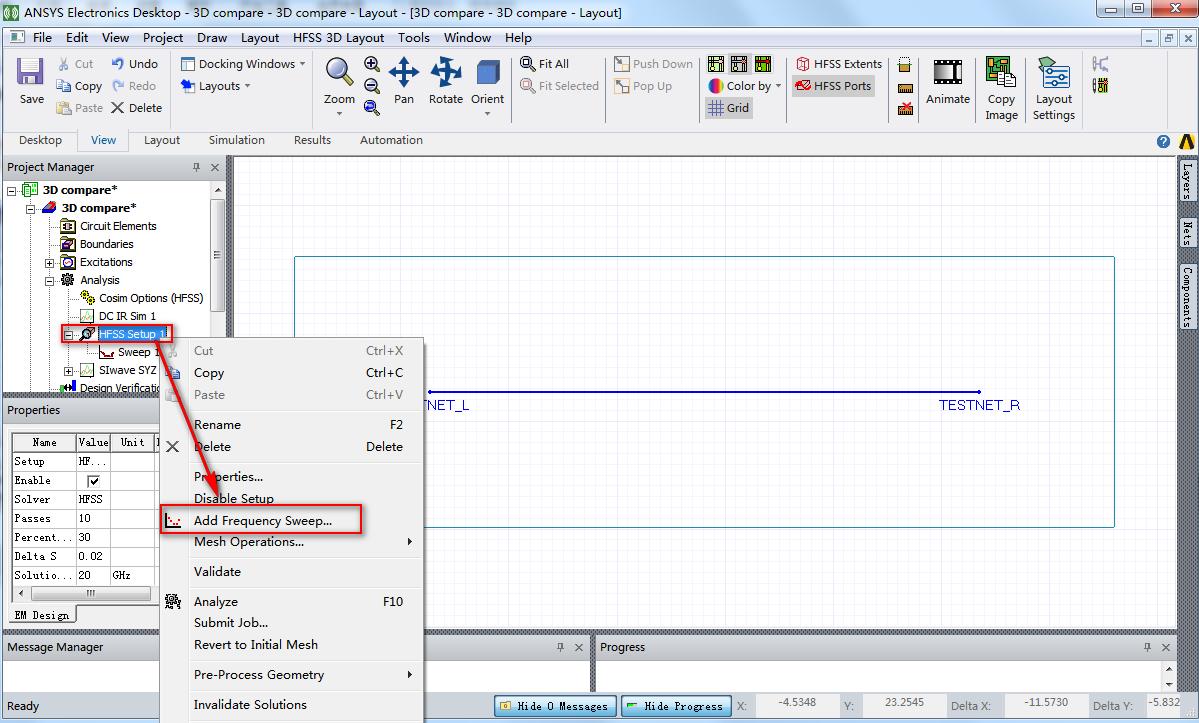

5， 然后弹出对话框：

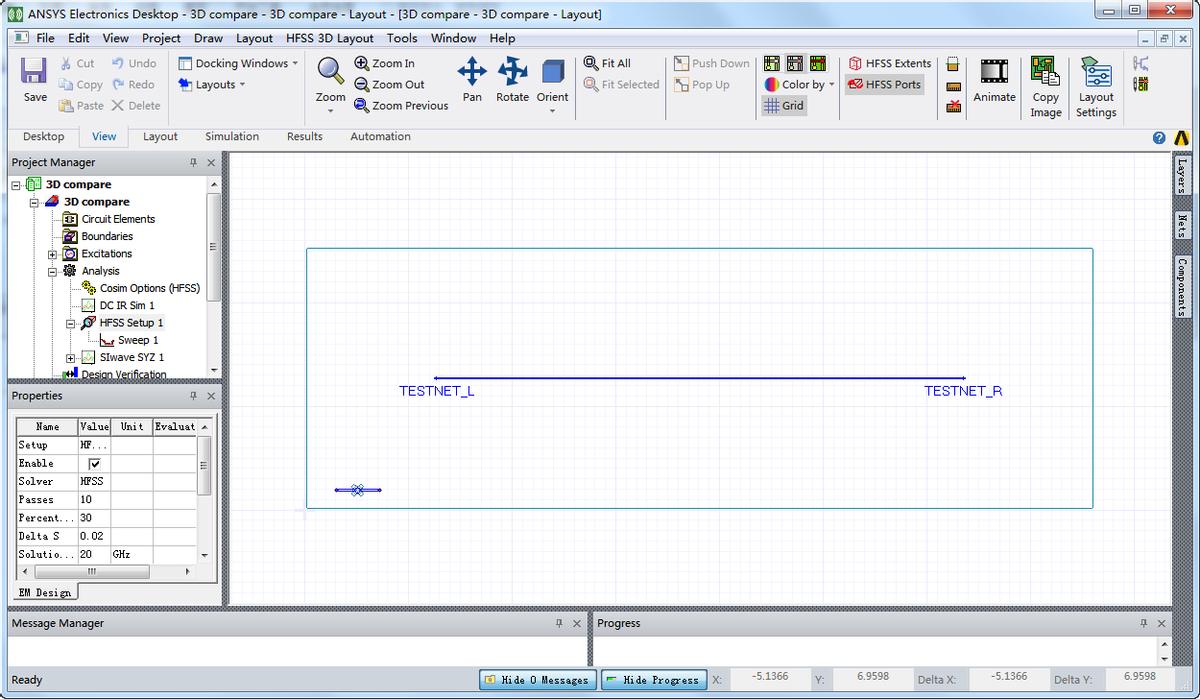

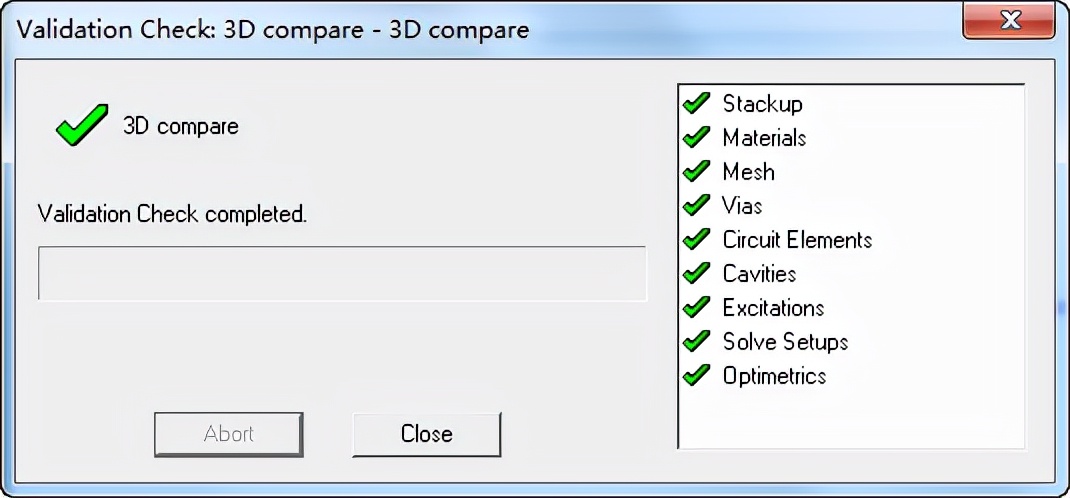

6， 点击“Simulation”栏，然后点击有效性检查图标“”，然后出现图标：

发现全部OK

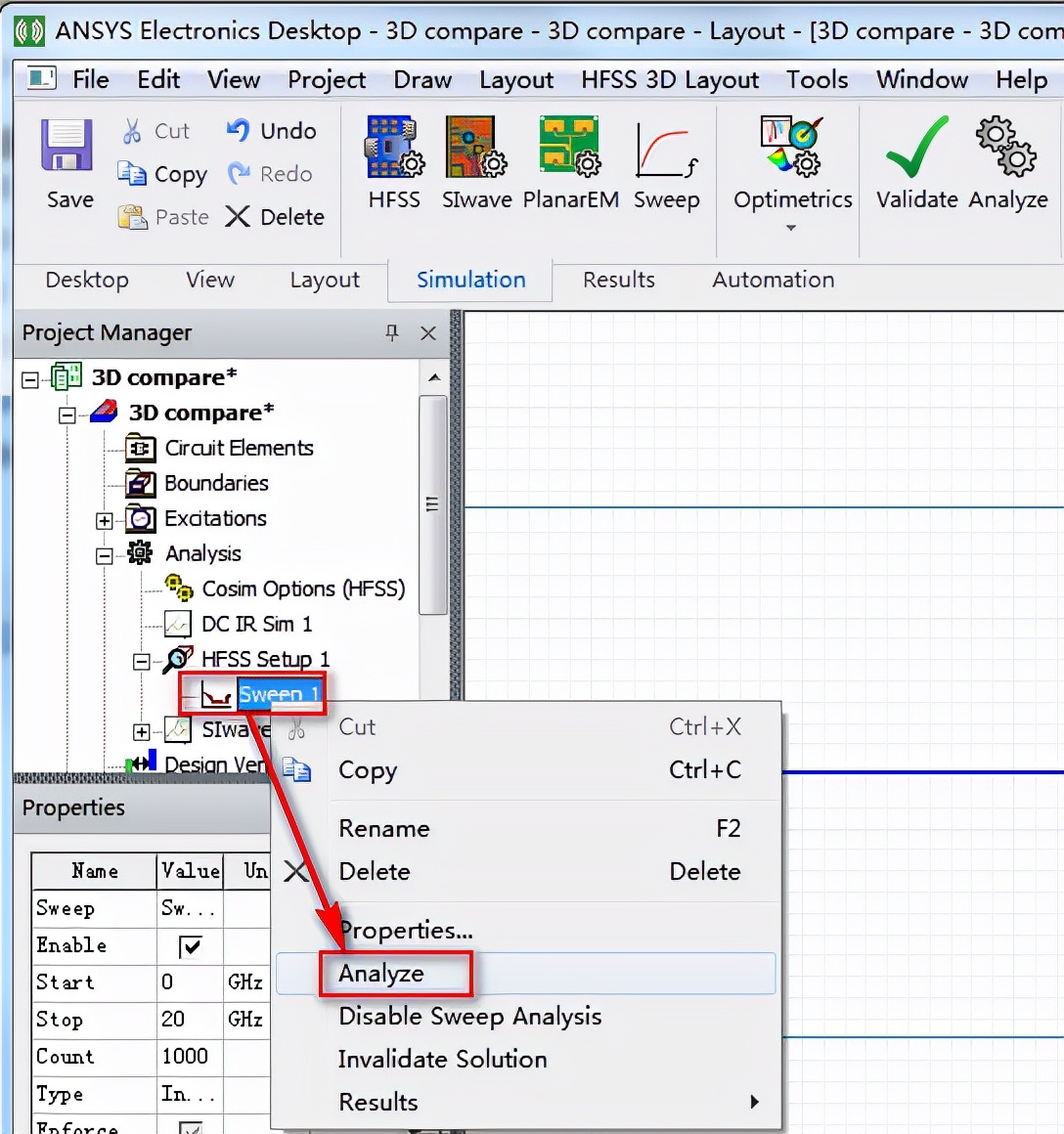

7， 点击如下图开始仿真分析：

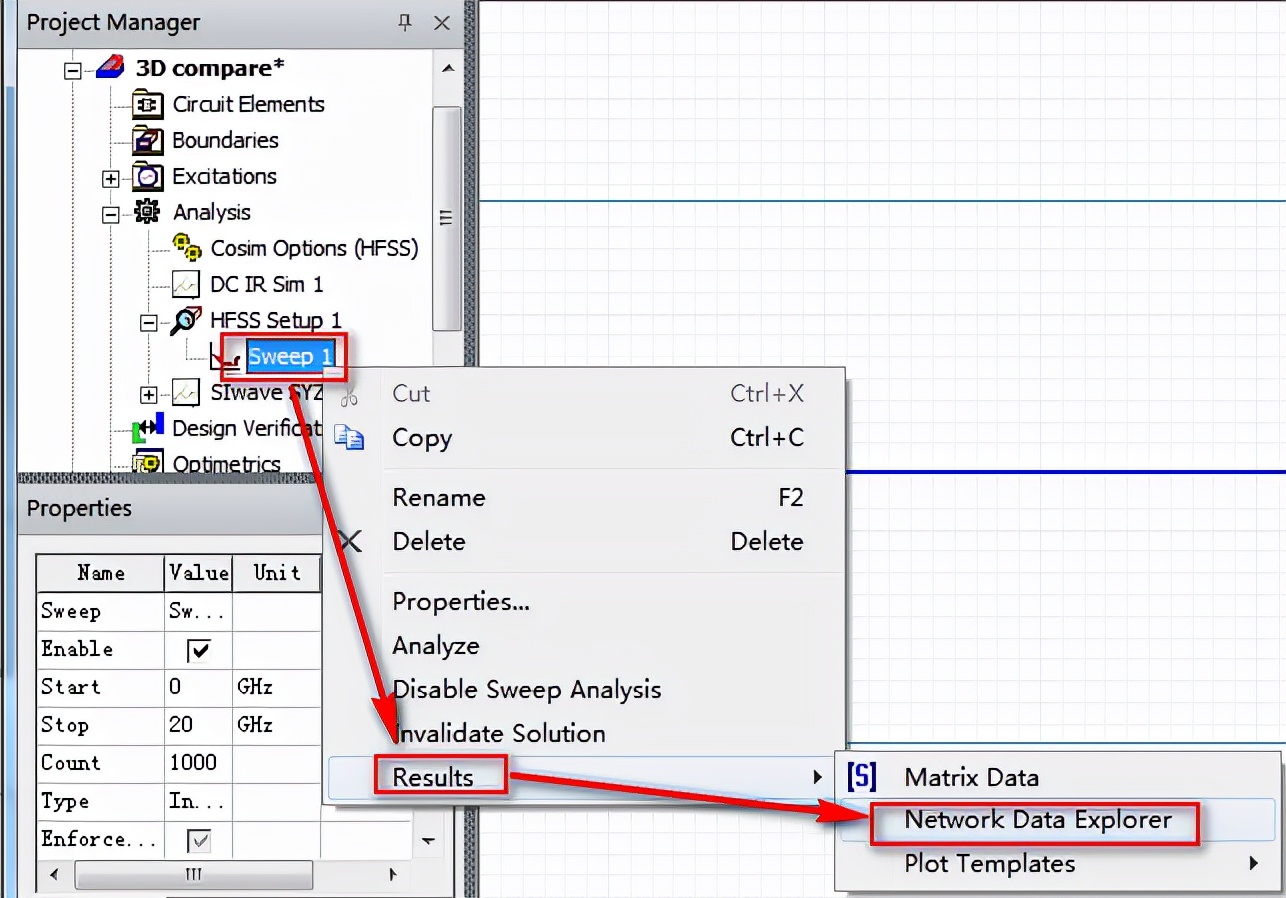

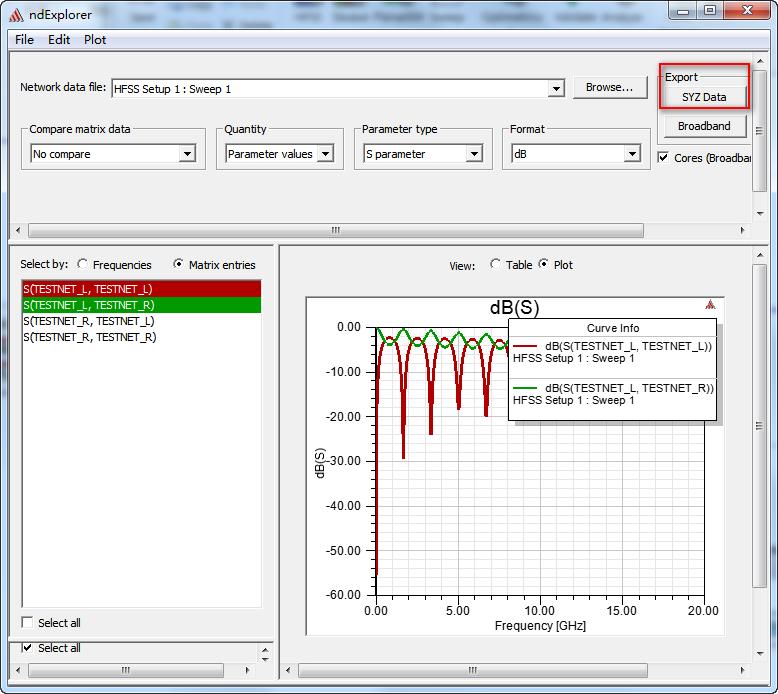

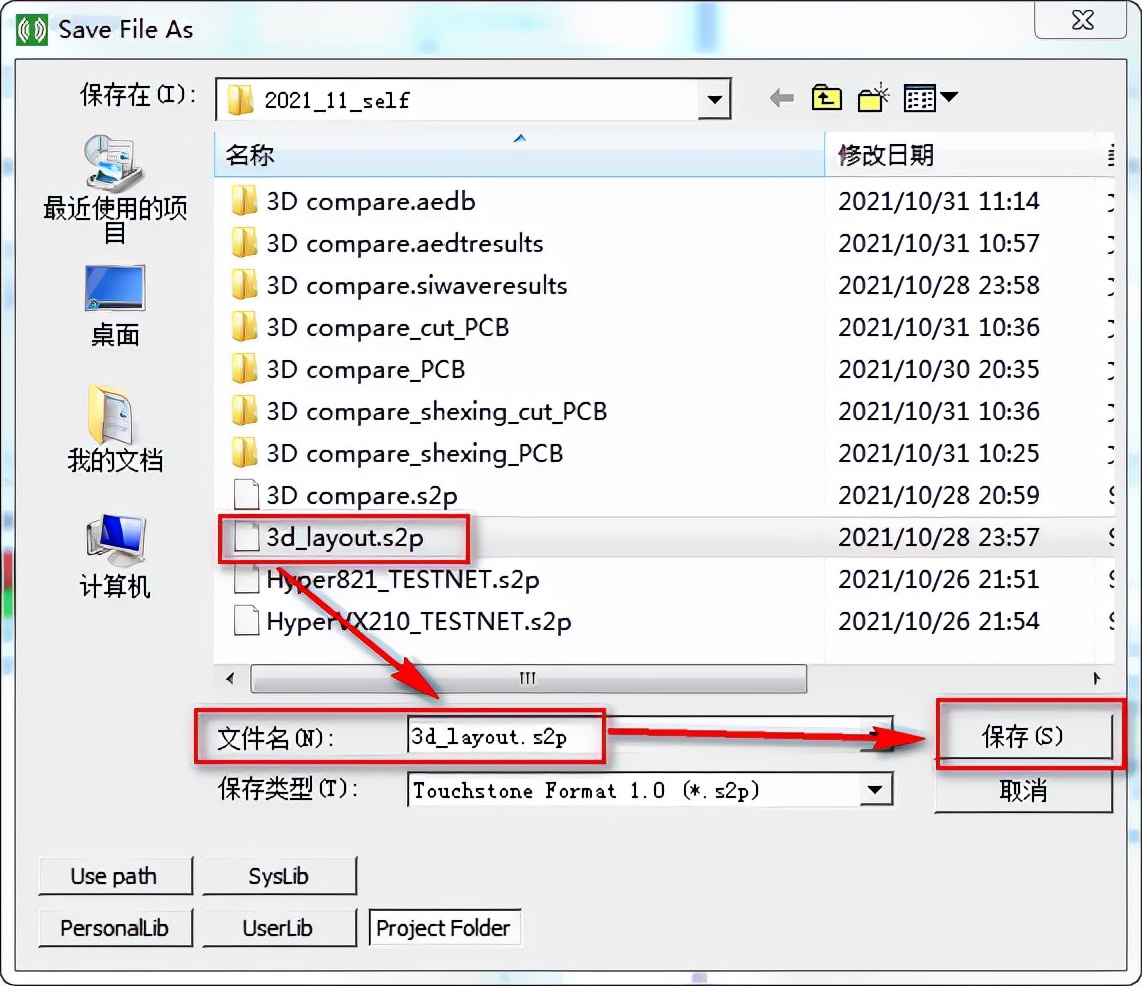

8， 跑上几个小时出结果后如下图导出S参数：

9， 弹出对话框如下图：

10，点击后如下图：原创*今条头日**：卧龙会IT技术

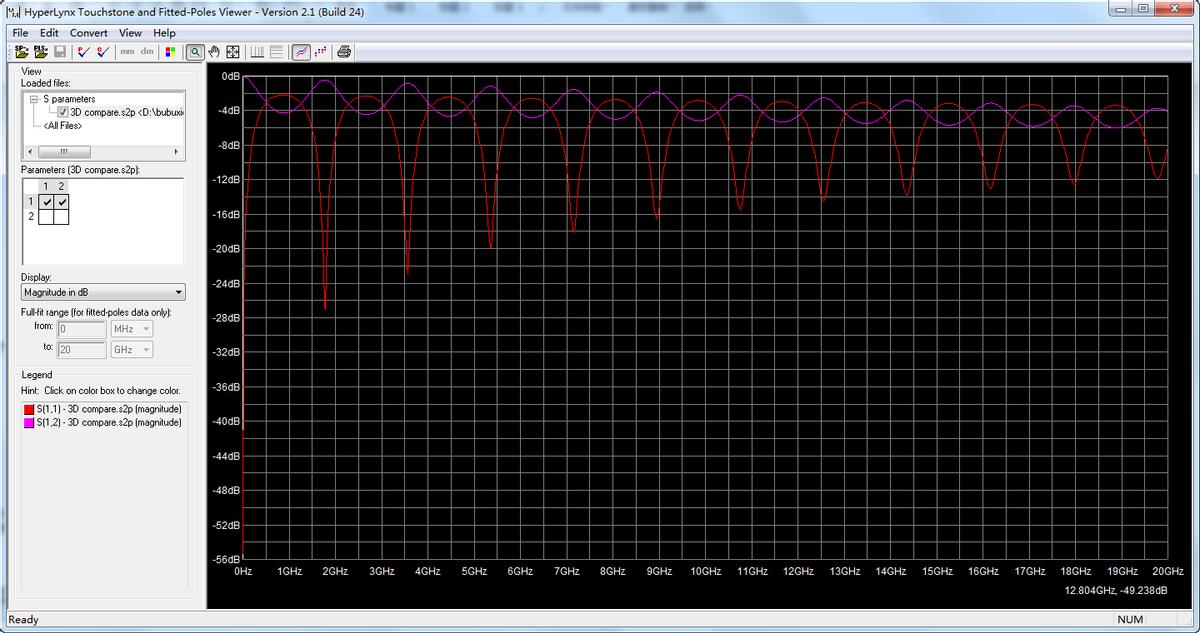

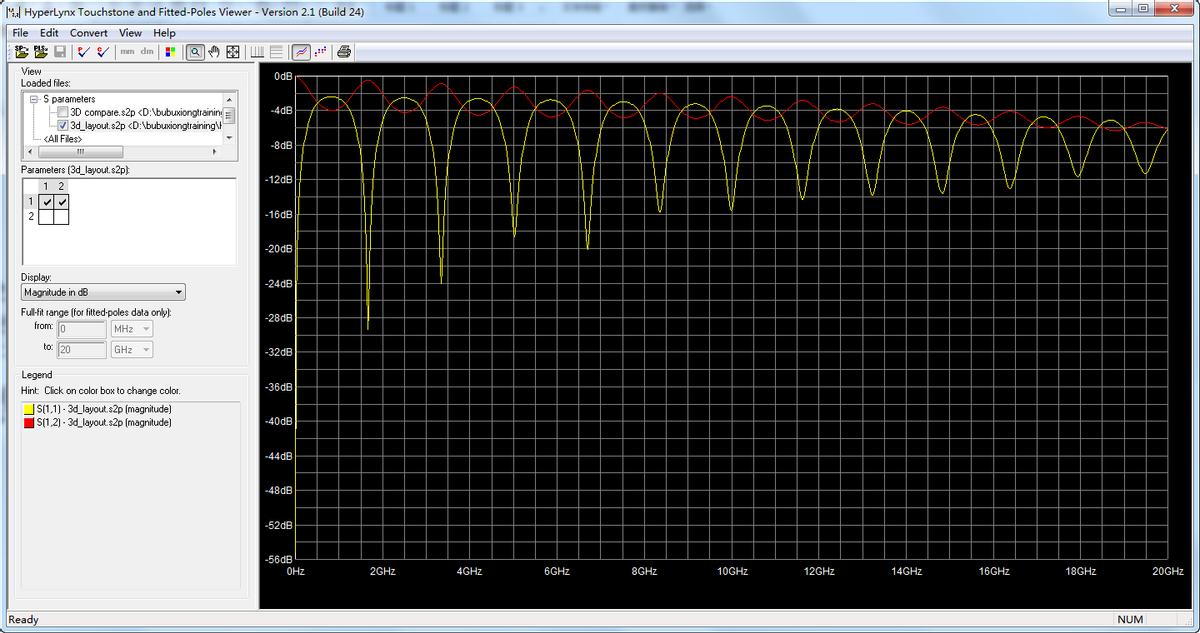

11，然后用Hyperlynx的S参数浏览器打开：

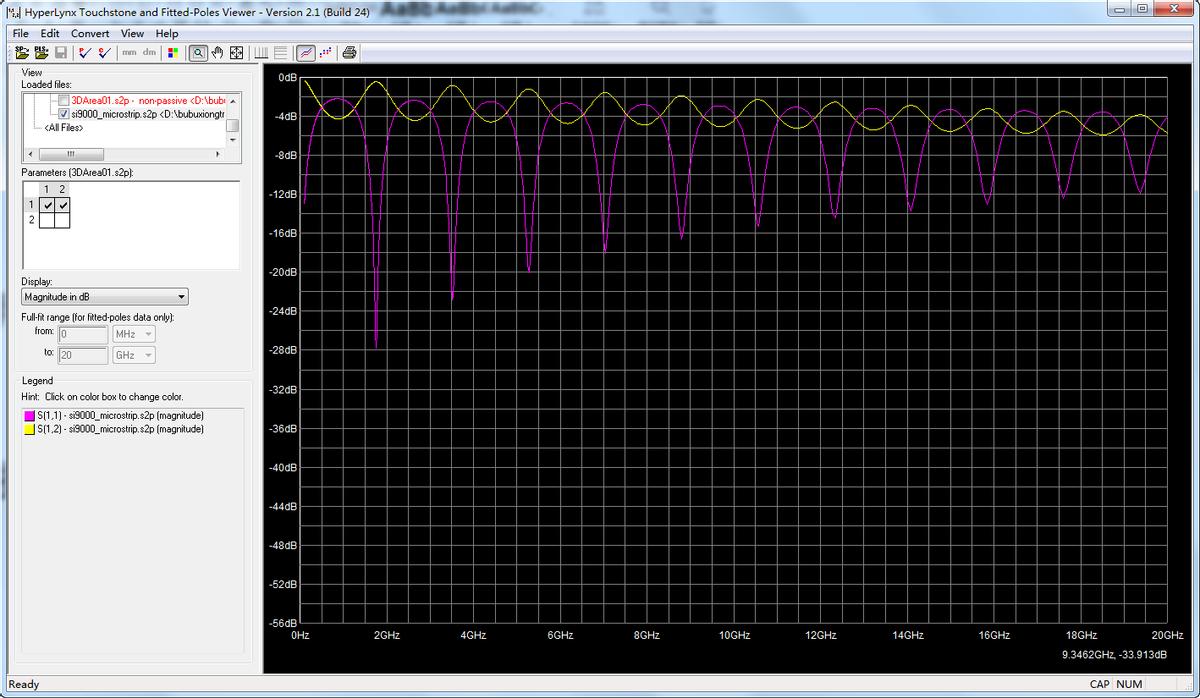

12， 用SI9000跑出结果打开：

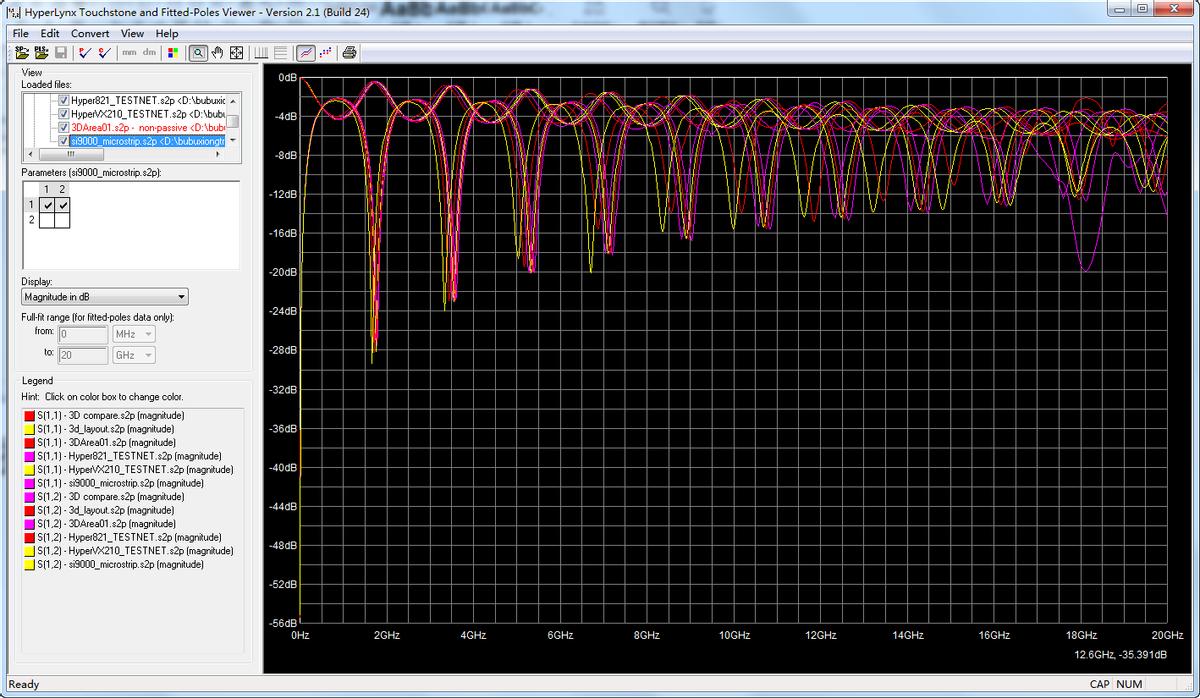

13，把Siwave和Hyperlynx的2个版本跑出结果打开对比：

可以看出2D和3D求解器有很大的差别的！
