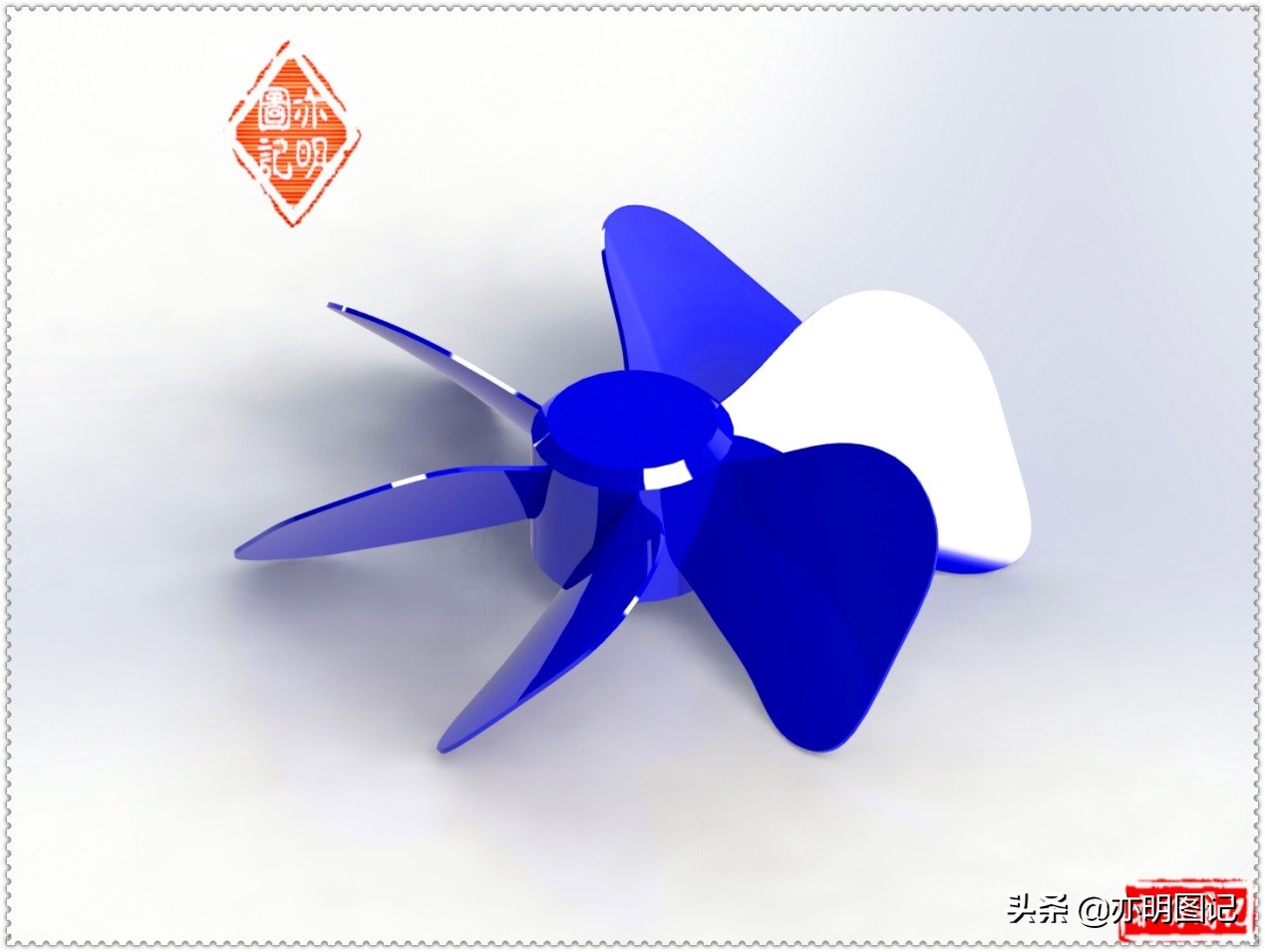

3d风扇叶模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

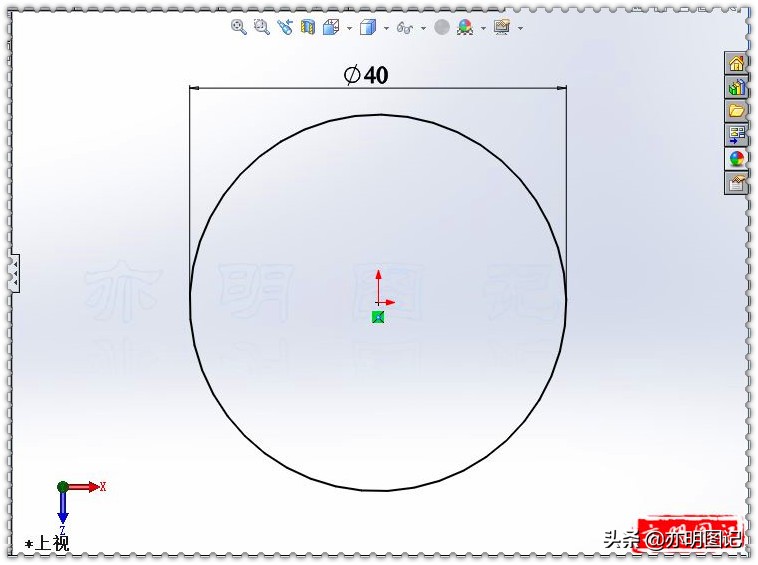

1、在上视基准面上绘制草图 圆：直径40；

2、拉伸凸台：给定深度30；

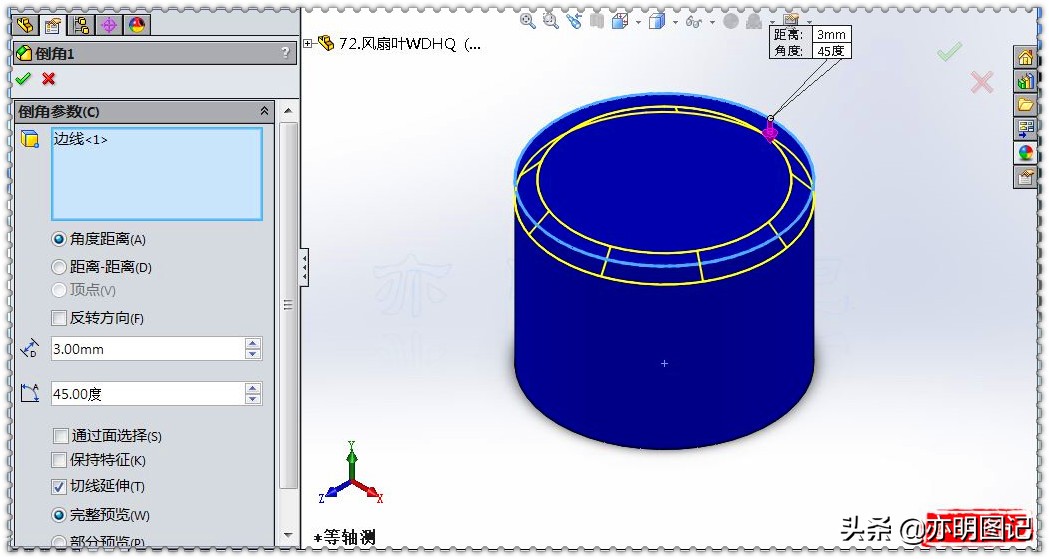

3、倒角：3x45°；

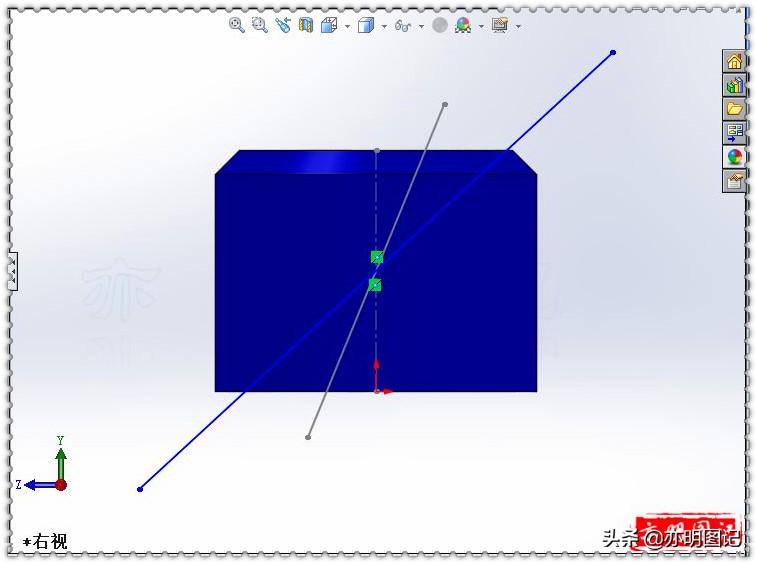

4、在右视基准面上绘制草图 直线；

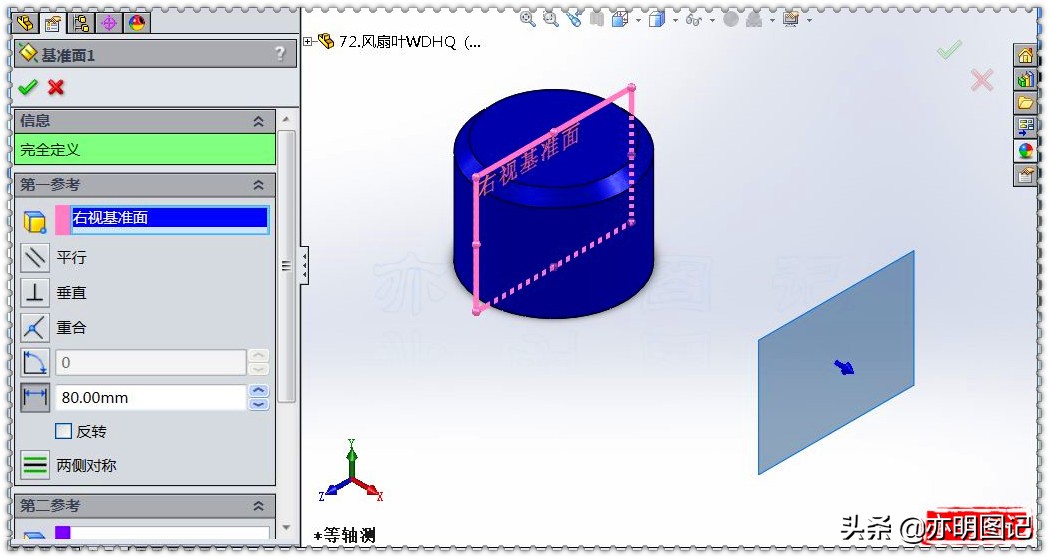

5、新建基准面：第一参考选择右视基准面 距离80；

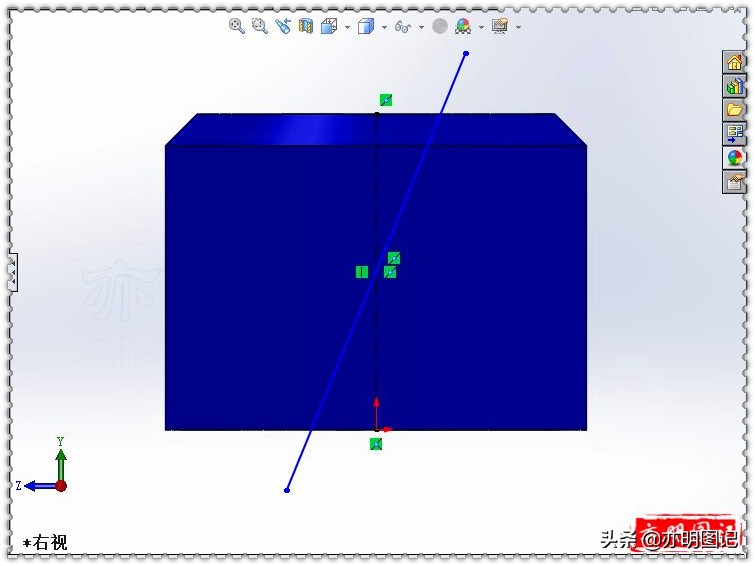

6、在新建的基准面上绘制草图 直线；

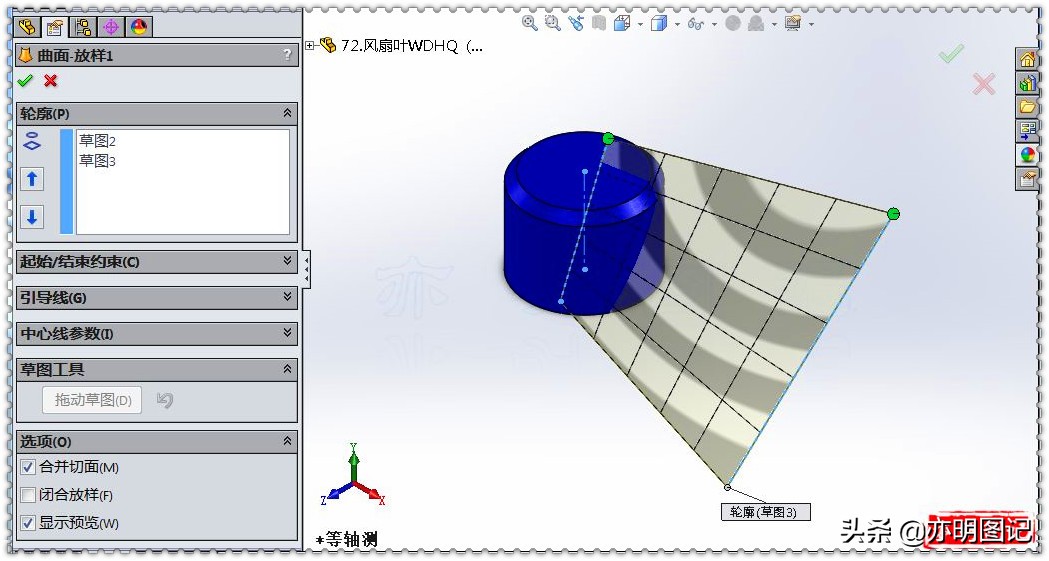

7、放样：轮廓选择两个草图 直线；

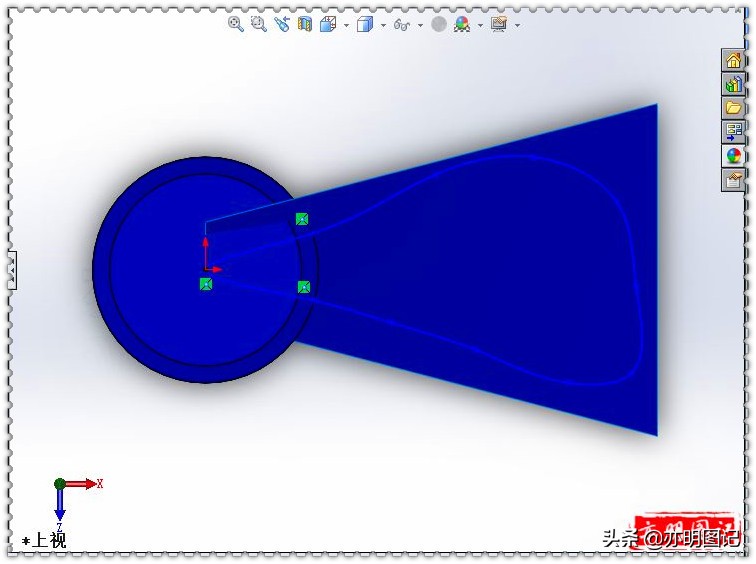

8、在上视基准面上绘制草图 样条曲线；

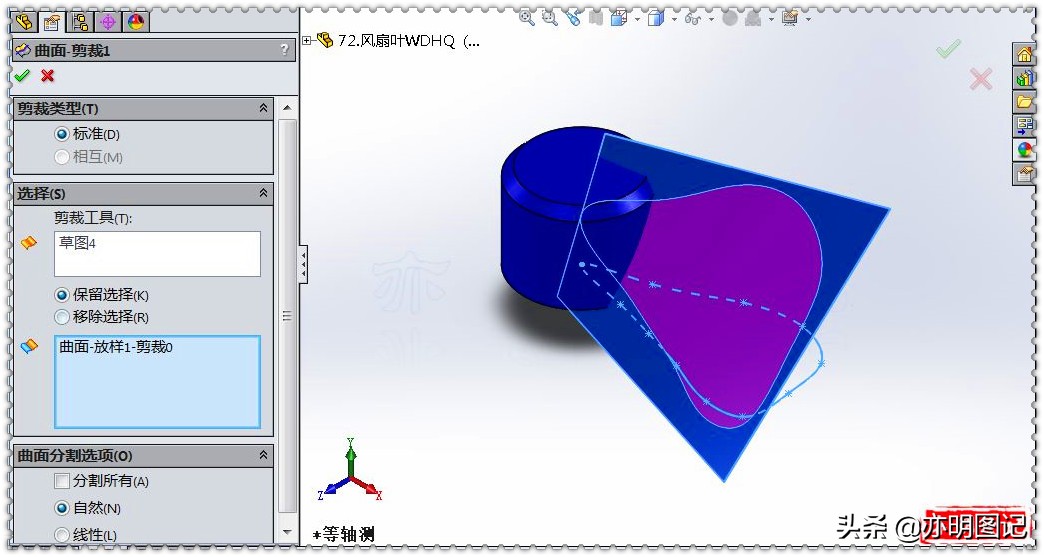

9、剪裁曲面；

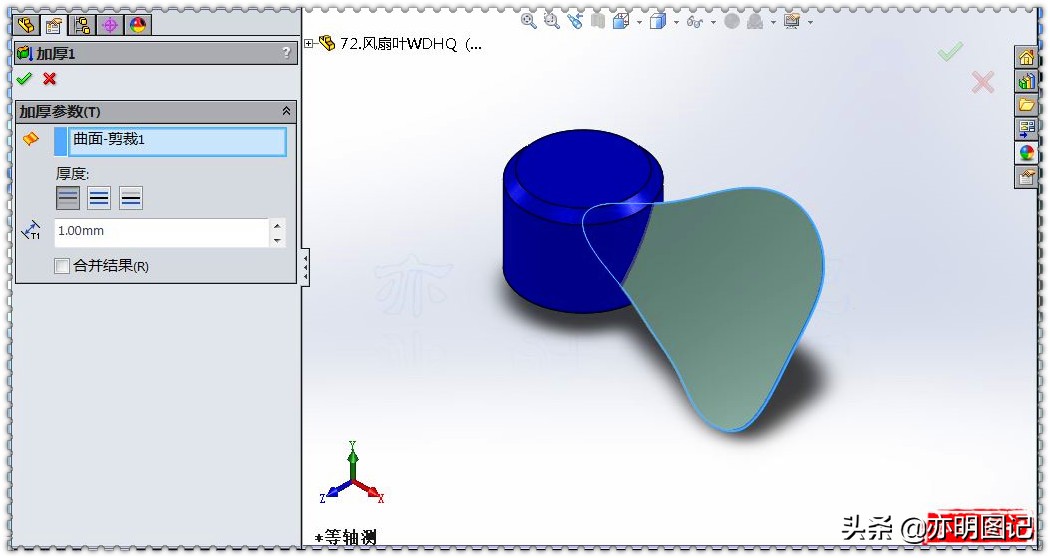

10、加厚曲面：厚度1；

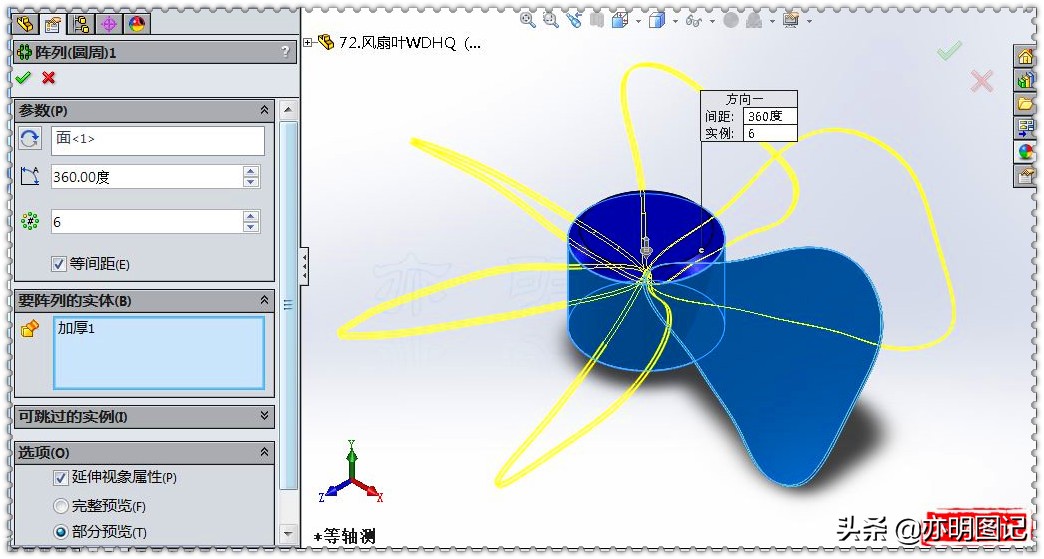

11、圆周阵列实体：阵列数量6；

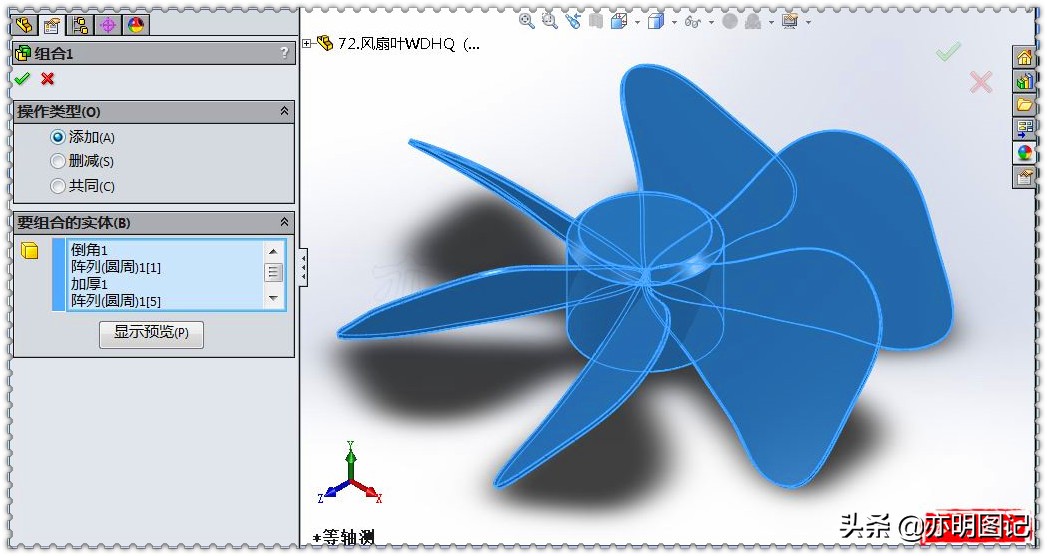

12、组合：操作类型选择添加；要组合的实体选择所有实体；

13、完成。
