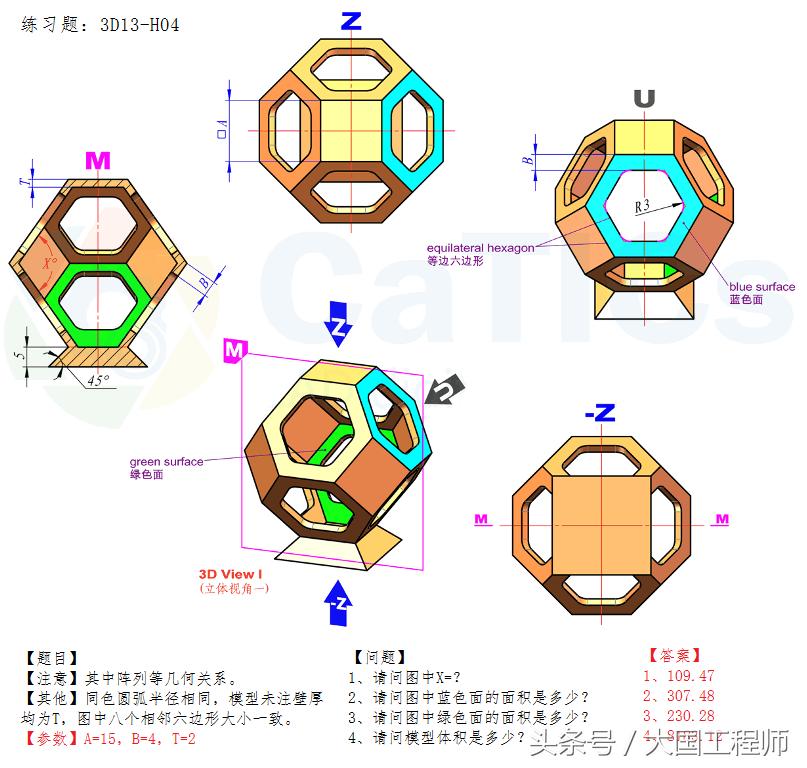

建模思路
a.草绘M图的外轮廓，不包括底座，用蓝色六边形使其完全定义。
b.拉伸、复制、组合。
c.用Z图的外轮廓切出黄色实体。
d.抽壳。
e.切除六边形孔。圆周阵列。
f.拉伸-拔模做出底座，完成。
建模步骤
1.前视基准面，草湖M图的外轮廓，用六边形约束轮廓。

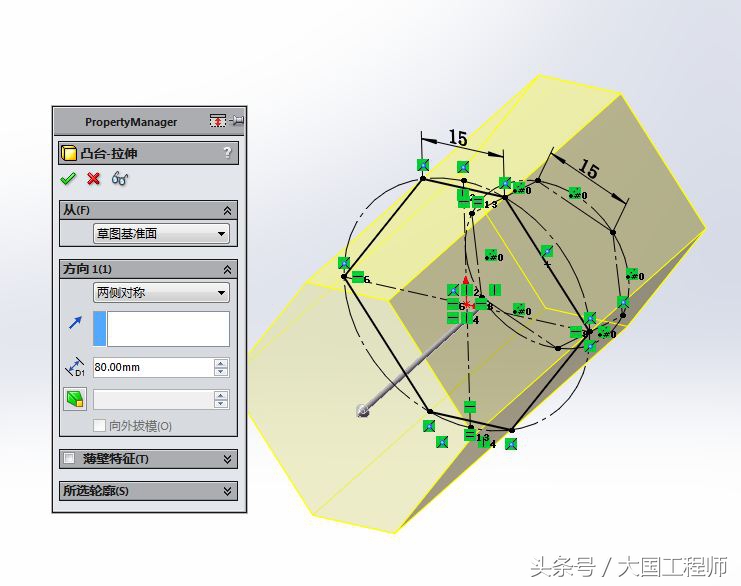

2.拉伸凸台，两侧对称，深度随意，拉伸长点。

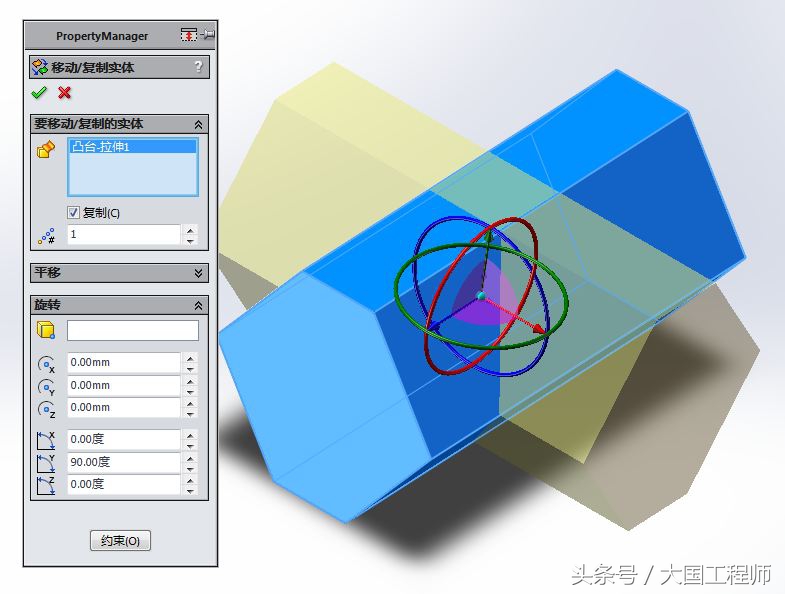

3.移动/复制。复制一个，绕Y轴旋转90度。

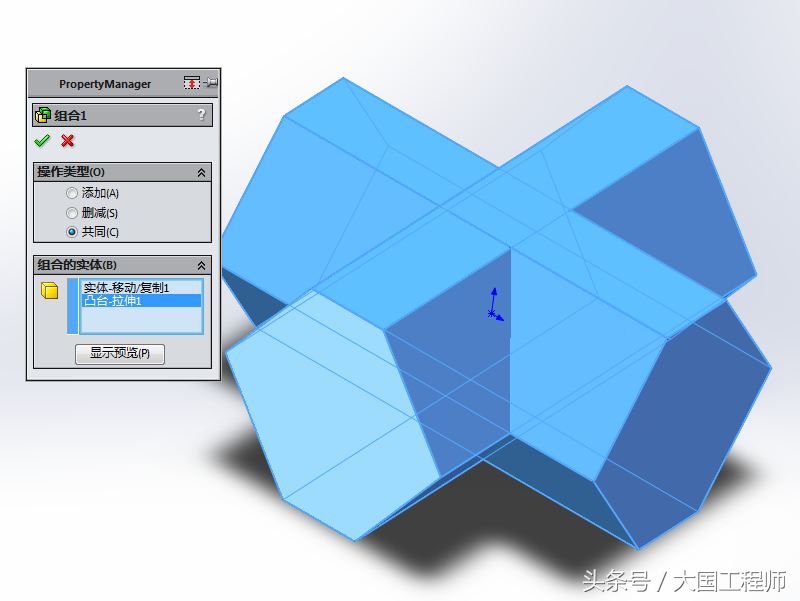

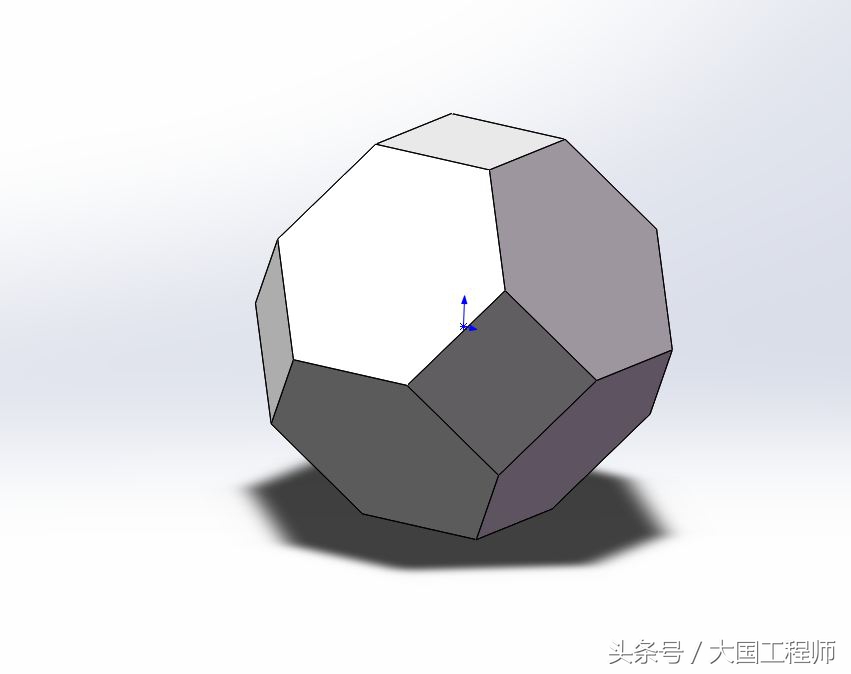

4.组合，共同。
5.上视基准面，草绘Z图的外轮廓。

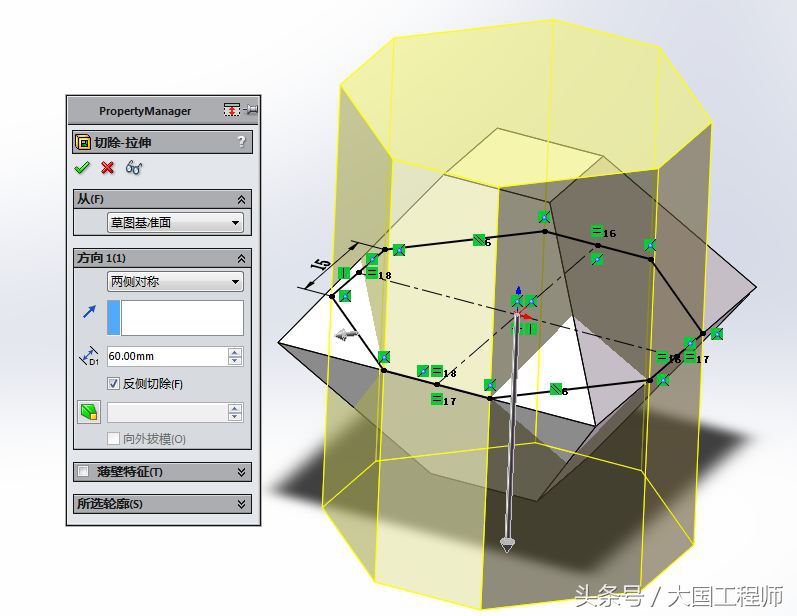

6.拉伸切除，两侧对称，反侧切除。
切除后
7.抽壳，厚度2，点底面。

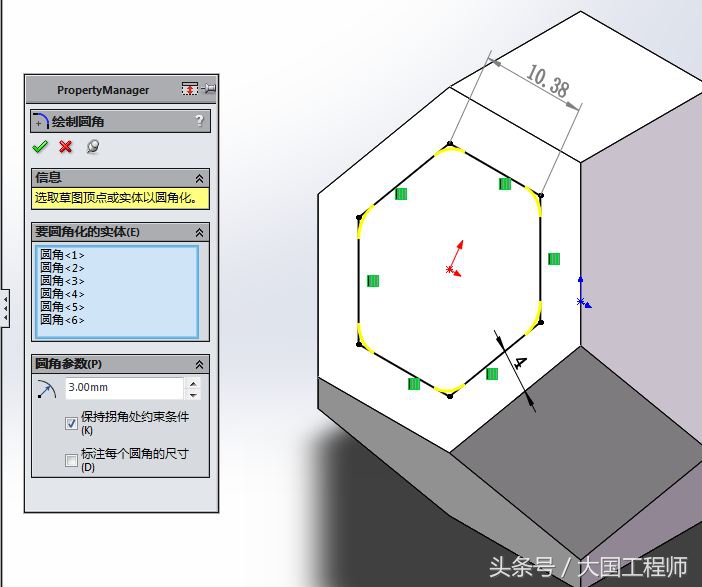

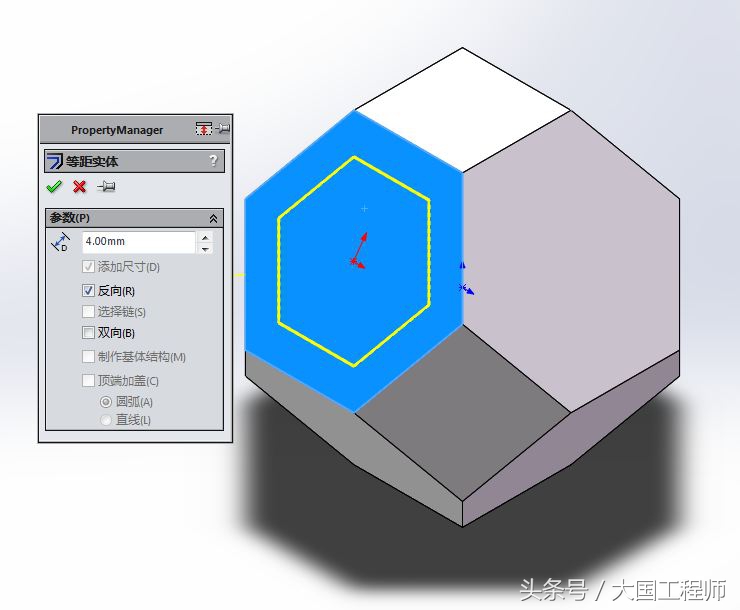

8.点蓝色面进入草绘，等距实体4 。
圆角，半径3，框选六边形
9.拉伸切除，完全贯穿。

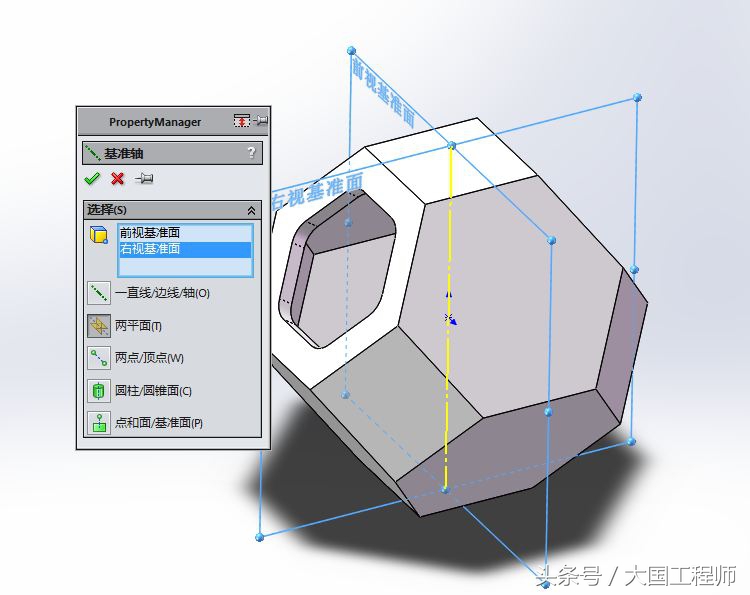

10.新建基准轴，参考前视和右视基准面。

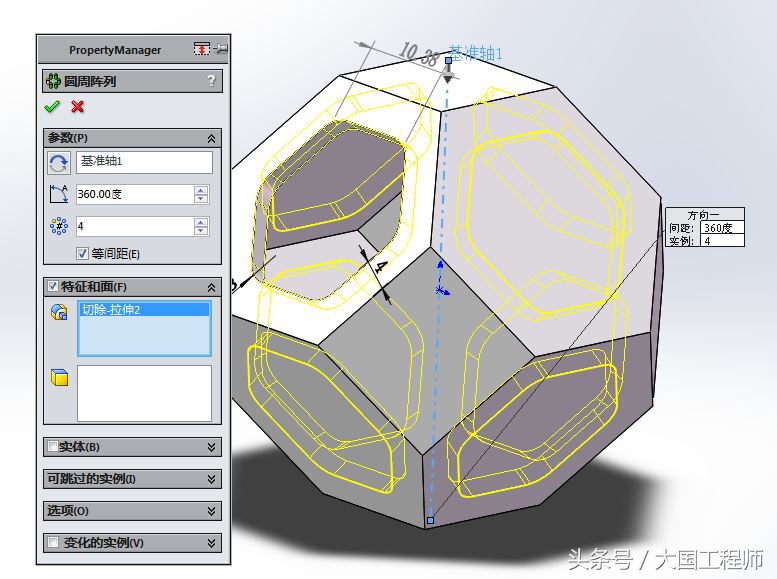

11.圆周阵列，围绕基准轴阵列4个。

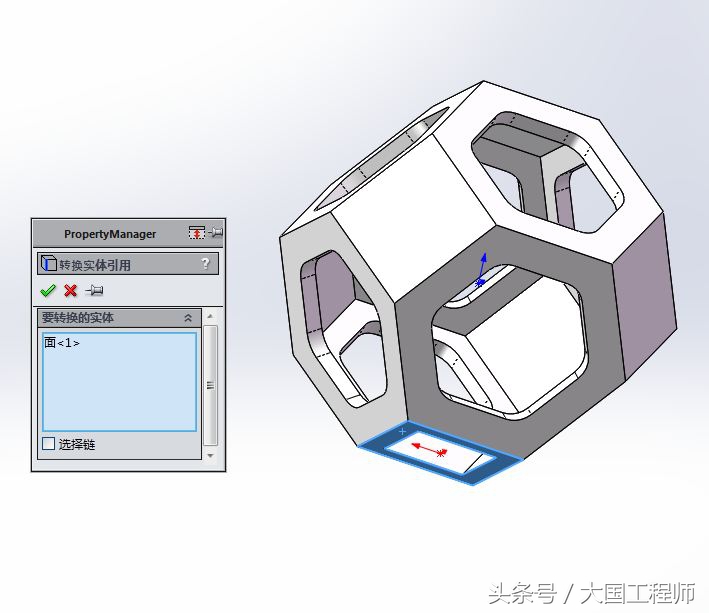

12.点蓝色面进入草绘，转换实体引用。

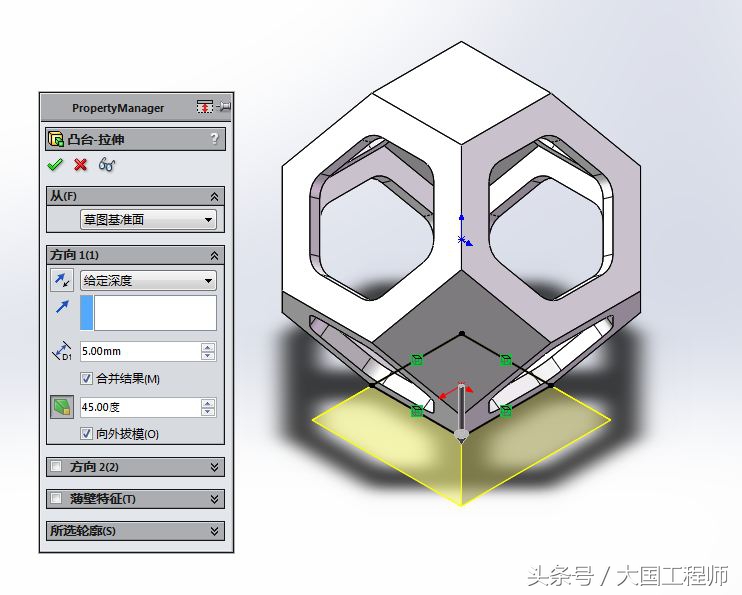

13.拉伸凸台，深度5 ，拔模角度45度，向外拔模。

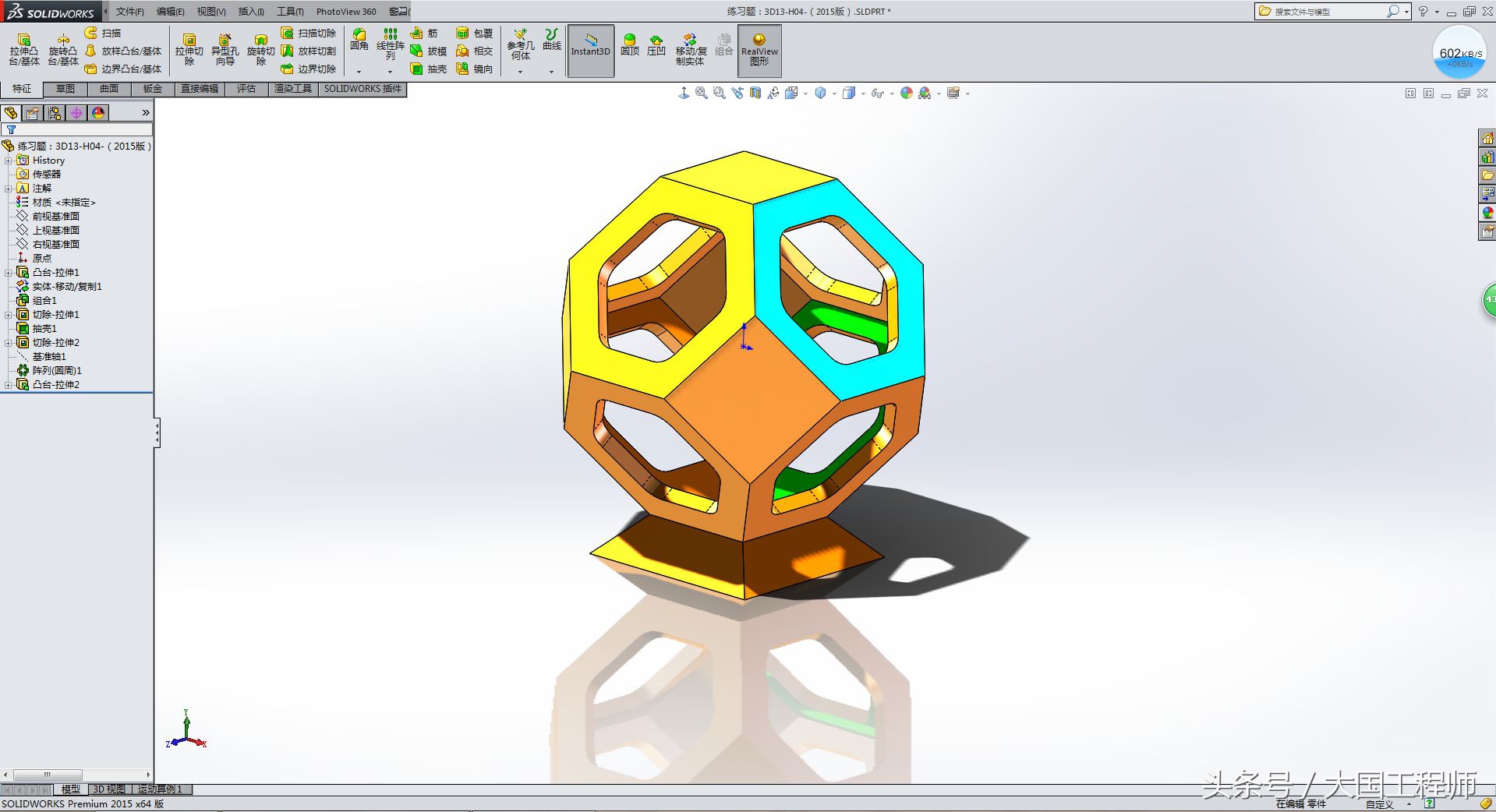

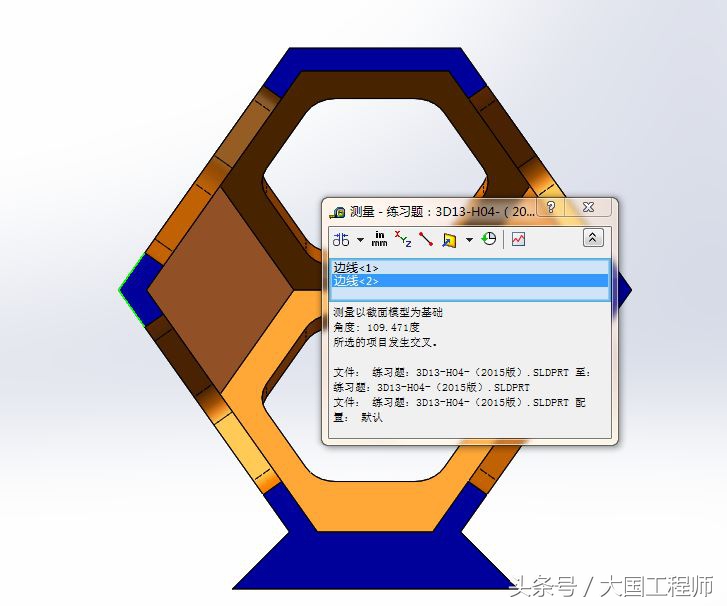

14.完成，测量角度：109.47度。
面积：307.48

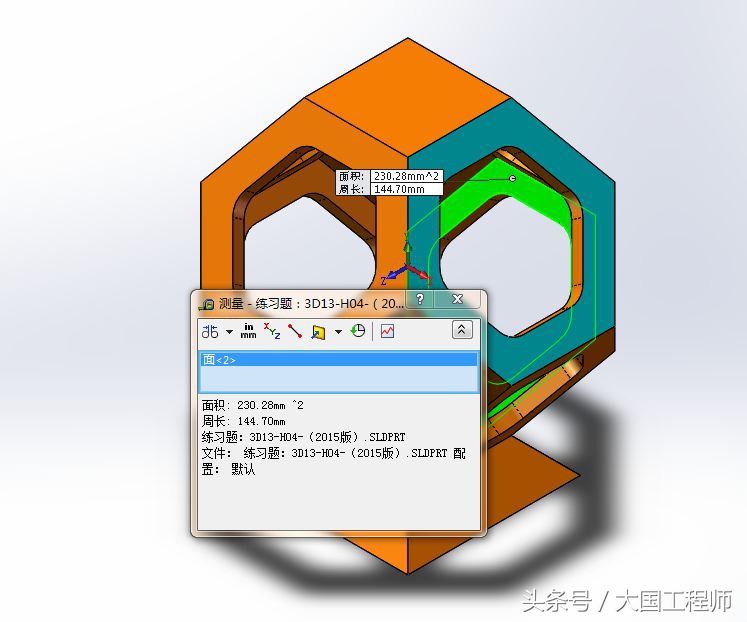

面积：230.28
体积：8183.12

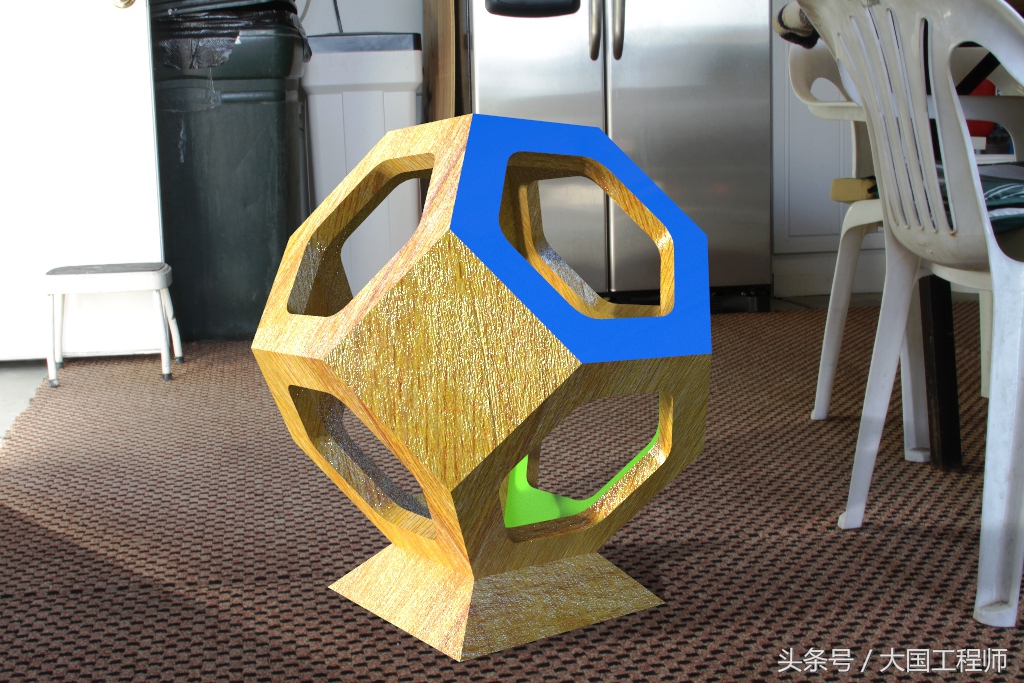

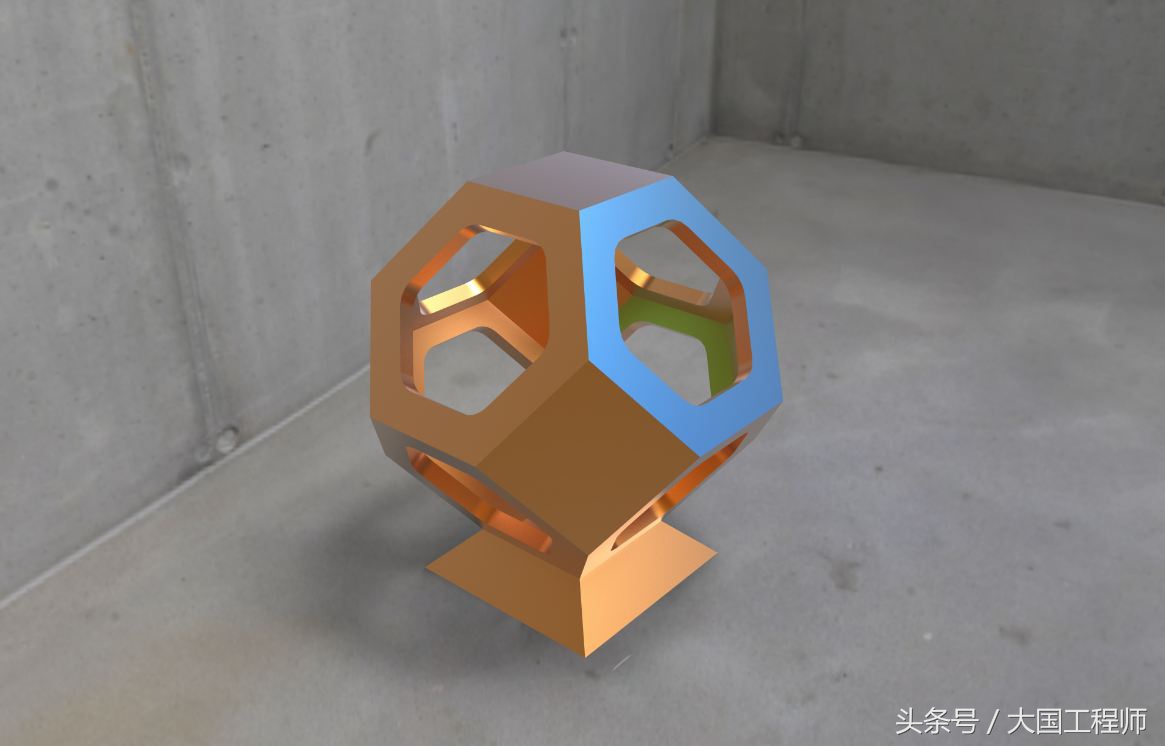

15.渲染。
