大家好！今天我和大家一起来分享下常用的几种电阻，如：碳膜电阻、金属膜精密电阻、大功率水泥电阻、以及排阻相关知识，我们在设计的时候首先考虑PCB LAYOUT时元器件的摆放，在所有的电路中，电阻、电容使用的比较多。对于电阻的选配，以及PCB LAYOUT时电阻的摆放位置。使用高精度还是普通电阻，使用多大值的电阻，使用插件穿孔电阻还是使用SMD贴片电阻或者水泥电阻，水泥电阻一般使用在高电压、大电流、大功率电路。我们在设计时需要通盘的考虑，甚至还需要对电路进行估算，那就涉及到电阻的计算。
计算公式：
R串=R1+R2+...Rn;
R并=1/1R+1/R2+...1/Rn
一、PTH（穿孔）电阻
PTH穿孔电阻，主要是电阻的封装不同，电阻体两端有引脚，便于插在PCB（印制线路板）的电阻符号孔内。一般是功率大的情况用得较多。小功率一般使用SMD贴片电阻。
穿孔电阻
二、碳膜、金属膜、水泥电阻图片
碳膜、金属膜、水泥电阻图片
二、金属膜电阻的封装功率及尺寸

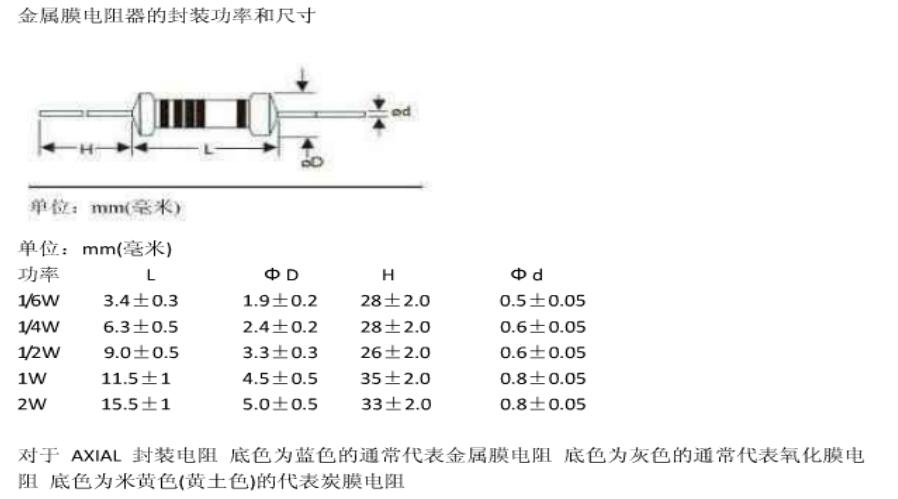

金属膜电阻的封装功率与尺寸
三、碳膜电阻参数

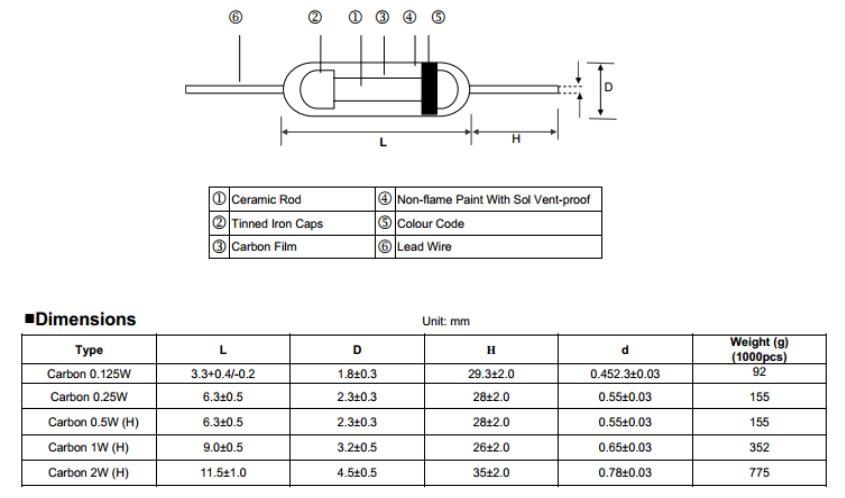

碳膜电阻参数
由于上一次的内容分享了棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色、黑色等10种颜色的色环含义，以及色环代表电阻值误差的含义。由于上次介绍四色环和五色环电阻的图不够清晰，这里再重新上传图片并加强说明，让喜欢电子的小伙伴更易理解。
四、四色环电阻的识别
四色环电阻识别
五、五色环电阻识别

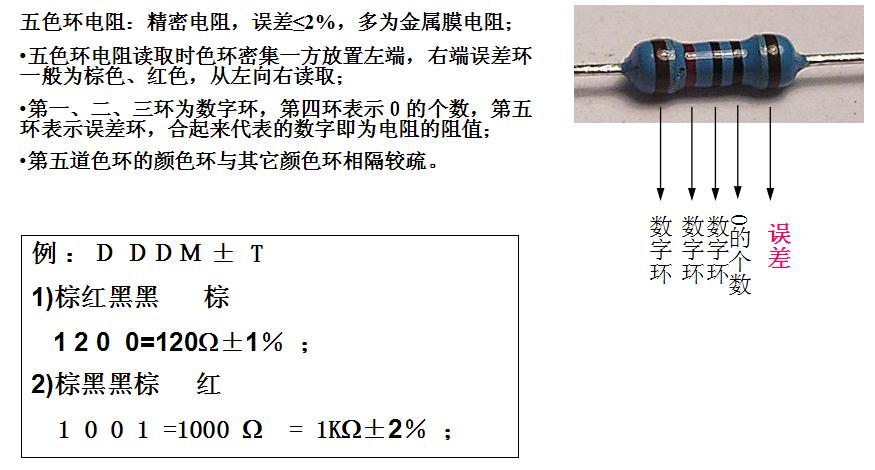

五色环电阻识别
六、电阻网络器（排阻）
在开发设计时，为了减少线路板的面积，以及方便LAYOUT，有些情况就需要使用排阻，排阻的单个阻值是相等的。

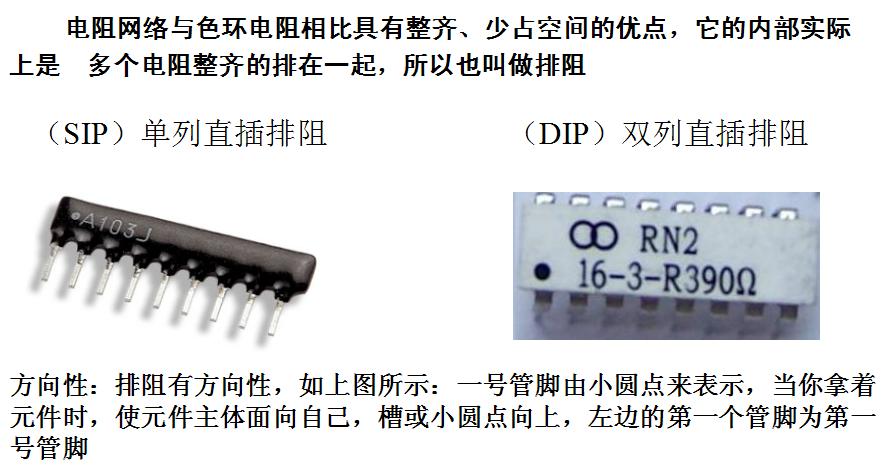

排阻
7、排阻图片

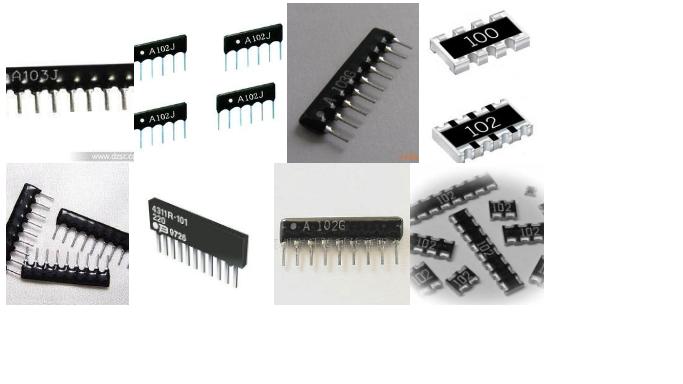

部分排阻图片
好了，今天就与大家分享到这里，喜欢文章的小伙伴，请你点个赞，收藏或者转发朋友圈。谢谢你们！很期待下次更好的内容和你们一起分享。
