听说上港新主场浦东足球场项目又有重大进展！工地君今天起了个大早，来到现场记录这个重要的时刻。

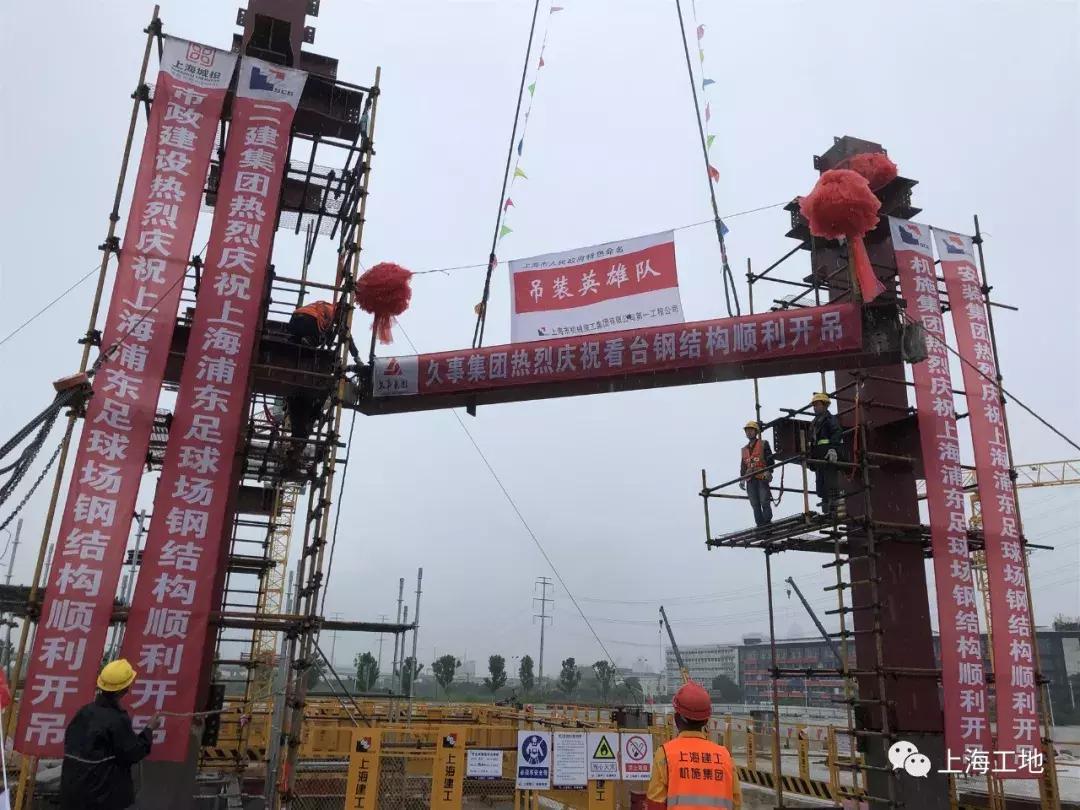

上午9点16分，场地上突然下起了大雨，一根重1.3吨、长约6米的钢梁被缓缓吊起。9点31分，浦东足球场看台区首根钢结构横梁吊装成功，看台区从此有了“主心骨”。这代表项目克服了超长混凝土地下结构、超大面积地下室等地下施工的难点，正式由地下进入上部结构纵深安装阶段，项目施工走入“快车道”。
据久事集团透露，在近期亚足联官网刊出的评估报告显示，浦东足球场或为2023年亚洲杯决赛场地。现场项目负责人表示，年底将完成主体承力结构封顶。
定位五个“国内第一”，创新亮点多、施工难度高！
浦东足球场的建成将取得五个“国内第一”的新突破：第一个严格按照FIFA标准及国内联赛要求全新设计的高级专业足球场；第一个依靠下沉比赛场地、抬高地下空间，大幅提升疏散效率的足球场；第一个采用轮辐式张拉锁网组合金属屋面体系的足球场；第一个1主2副的专业足球场；第一个将内场作为安全区来容纳观众疏散的专业足球场。

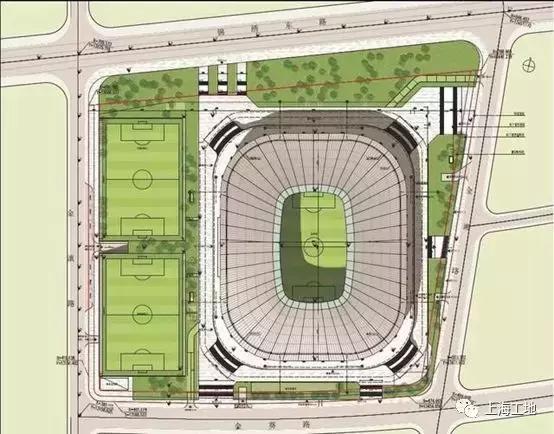

▲总平面图
接轨国际标准的定位将为市民观众带来一流的使用体验，同时也为建设者带来了挑战。
1、如何精准吊装“与众不同”的看台钢结构？
以往体育场馆看台结构以混凝土结构为主，浦东足球场看似常规的看台结构采用的是“钢结构+预制看台板”的装配式结构。这对钢结构的安装精度提出了远远高于常规钢结构的要求。一是装配式看台板斜梁的安装精度要求更高；二是看台钢结构节间的斜撑钢梁区别于常规框架支撑结构，连接节点多采用的是插销连接，在安装过程中，构件进档和固定难度大。

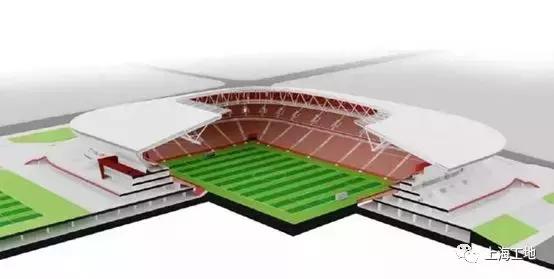

▲双层看台三维剖切图

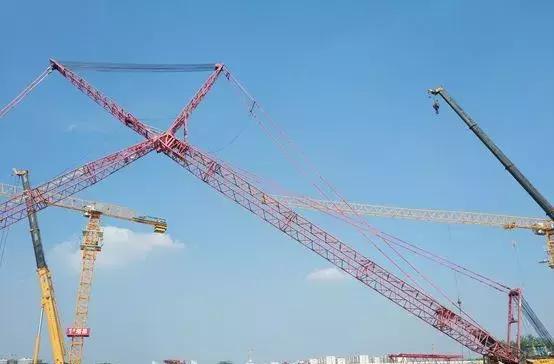

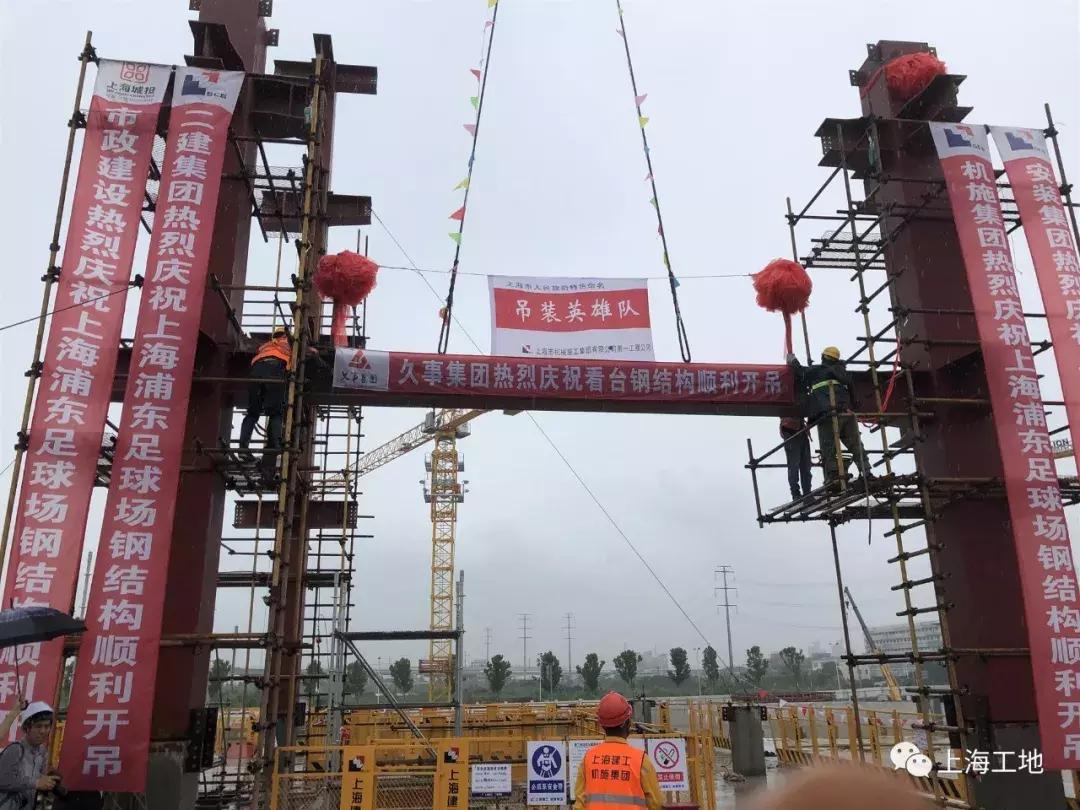

▲吊装准备现场
为了圆满地完成此次吊装，项目部针对性地梳理了关键路线，分内中外三区进行总体部署，为看台钢结构吊装创造了场地条件。同时采用BIM&VR技术进行施工模拟，还结合1:1的小样进行模拟实操。

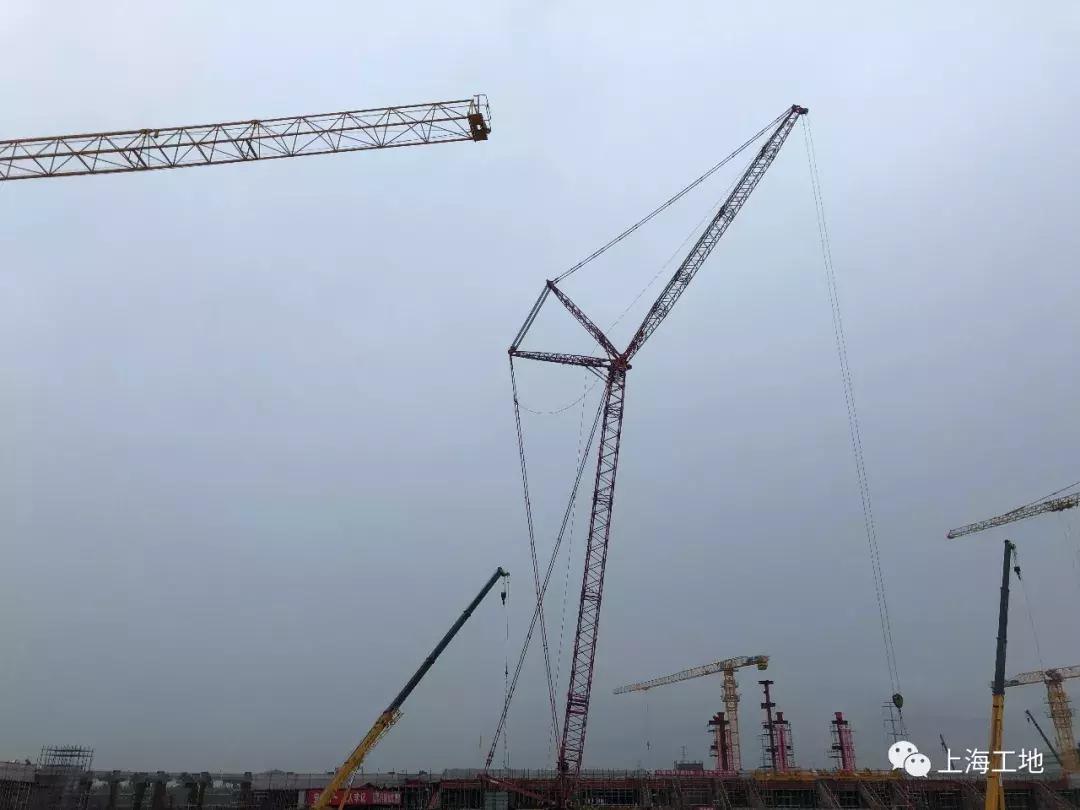

▲吊装准备现场
2、如何“量身定做”大跨度钢结构屋盖？
浦东足球场主体结构为全钢结构，除了屋面是采用跨度达到212米的钢结构外，另一个引人入胜的地方就是跨度有211米的钢结构屋盖，形成了一个“无柱空间”。屋盖由46个径向“大梁”承托，外轮廓尺寸为221米×173.4米，高度约38米，上部主屋盖共计46榀，屋盖钢结构短轴向悬挑长度为50米，长轴向悬挑长度为48.3米，整体形象完整且兼具结构美感。
▲全钢结构示意图

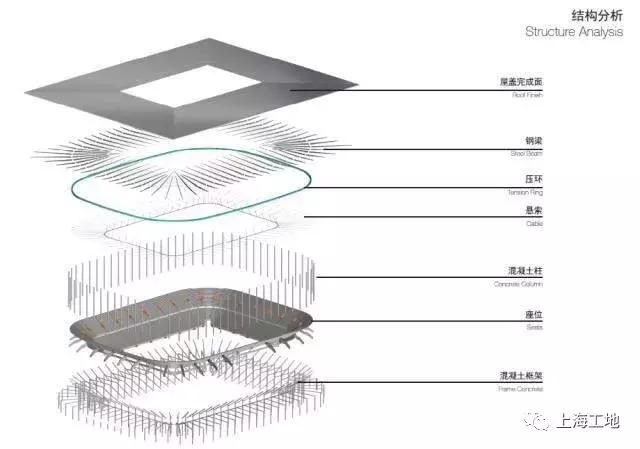

▲屋顶结构分析示意图
屋盖钢结构施工难度极大。毫不夸张地说，屋盖钢结构的施工质量直接决定浦东足球场建设的成败，项目为此量身定做了创新体系。屋盖结构首次采用了轮辐式索承结构体系，屋盖的中环梁采用了全法兰盘来连接节点，屋盖在索体系张拉到位后，能够满足结构承载能力。另外，屋盖的安装需要通过多状态模拟分析，最终达到完成状态从而满足设计要求。

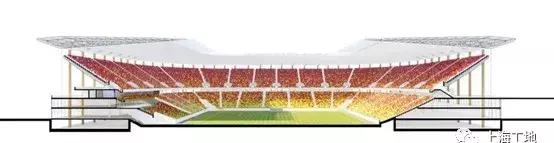

▲剖面示意图
屋盖的设计可谓是一大亮点。区别于传统项目钢结构施工根据设计图纸直接深化设计，浦东足球场项目的深化设计则需要根据设计模型分析形成零应力模型，根据零应力模型进行建模深化设计。在张拉完成后的后安装结构，又需要根据张拉完成状态进行建模深化设计。预应力张拉需要根据结构特点设计独特的环向索提升、径向索张拉的工装，并制定整体张拉方案。结构安装采用的是预压支撑体系控制结构位形，支撑体系利用计算机同步控制，可实现支撑预压和结构成型后的整体卸载。整套的创新设计体系让这一大胆的设想成为了可能。

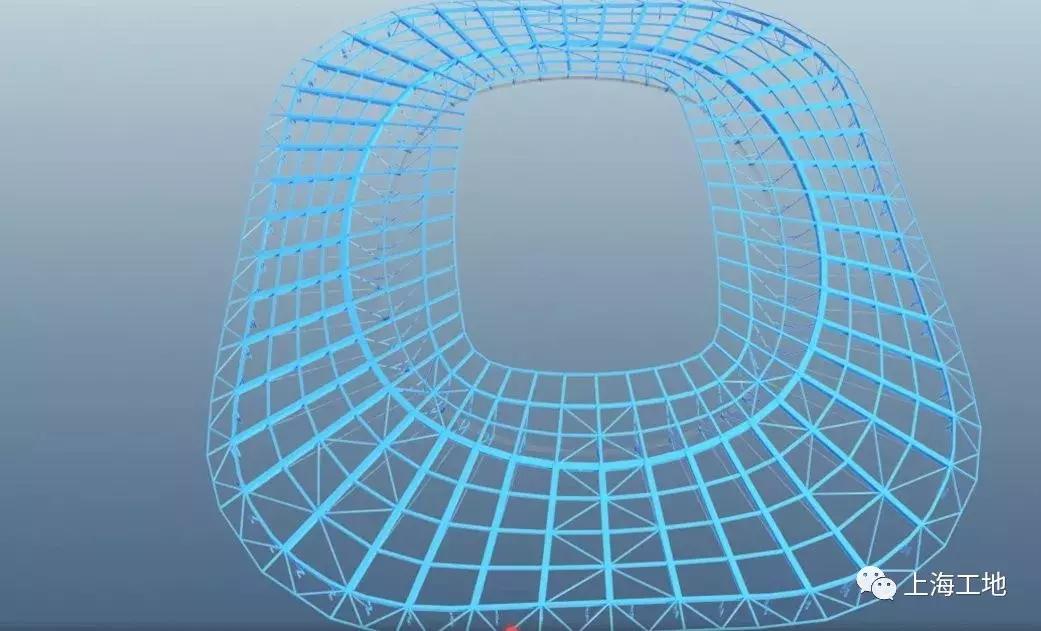

▲屋盖钢结构示意图
3、如何建造“中国瓷器”造型的球场？
浦东足球场的造型看起来就像中国的传统瓷器，设计概念便来源于此。力求运用现代设计理念，展示具有时代风貌的专业足球场形象和海派文化特征。观众看台背面被白色金属材料包裹，呈现出瓷器般的光滑圆润，形成的天然角度也让整个造型酷似中国传统瓷器，精彩的比赛内容被“盛装”其中。
建造如此美轮美奂的造型，如何保证这座“瓷器”碗口铝复合板的平滑造型成了施工的极大难点。项目首先采用BIM建模进行施工模拟，保证实际施工的可行性。另外，通过大样板的制作进一步验证了设计的可行性。
▲侧面效果图
▲赛时场外效果图
▲赛时场内效果图
4、如何克服周边环境影响，保证施工进度？
浦东足球场项目在整个施工过程中，还存在周边地下环境复杂的问题，北侧紧邻14号线轨道区间，西侧遗留有燃气、电力等多种管线。为了确保施工安全、保证施工进度，业主方与施工方精心协作，多次组织行业专家对项目各单位工程重难点进行分析、策划，与相关单位友好沟通，确保施工质量、安全和进度。在这一系列措施保障下，浦东足球场项目克服困难，有序进行穿插作业。
据悉，浦东足球场建成后，还将利用空间场地和培训资源，拓宽项目内容，建立市民体育运动体验和培训基地，成为市民群众健身、休闲、娱乐的重要载体。届时，具备多功能、综合性特性的浦东足球场将成为“体育氛围浓厚、赛事举办一流、群众体育活跃、空间活动丰富”的公共体育活动中心。
▲侧面效果图
浦东足球场项目概况
浦东足球场项目由上海市体育局牵头，久事集团作为建设主体负责推进实施，上港集团作为使用方对项目设计、建设等提出需求并全程参与，上海建工二建集团负责施工总承包。作为国内首座为中超俱乐部量身打造的现代化专业足球场，浦东足球场预计于2021年竣工，届时将作为上海上港足球俱乐部的新主场。
▲总体日景鸟瞰图
浦东足球场是上海“十三五”期间体育基础设施建设的重要任务之一，被列为上海市2018年重大建设项目，致力打造成满足FIFA国际*级A**比赛要求的专业足球场。足球场总建筑面积为139304㎡，总投资约18.07亿元。届时，固定坐席数将达到33765个，并在足球场西侧配备两片室外训练场地。

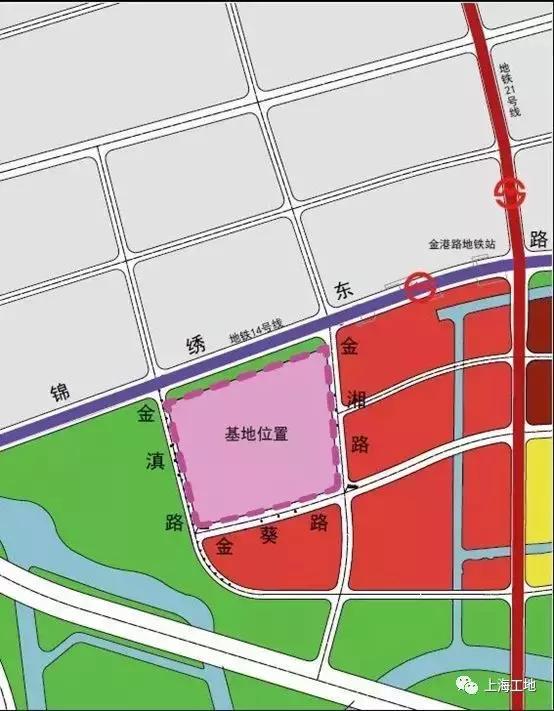

▲地理位置图
