单金属管明装

线管固定

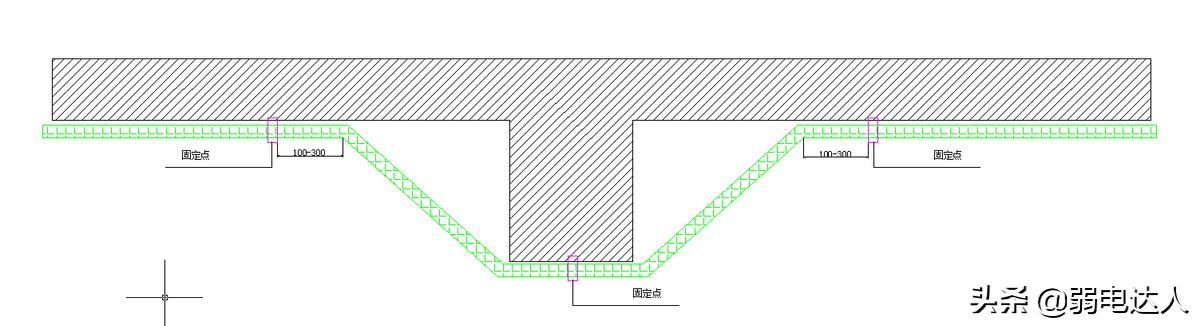

4米管，距管两端50CM各固定一次（如图一、二），中间每隔一米固定一次（如图三），过梁及下地面如图四、五

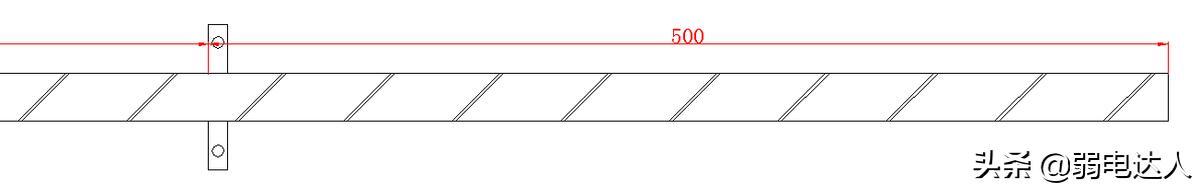

图一

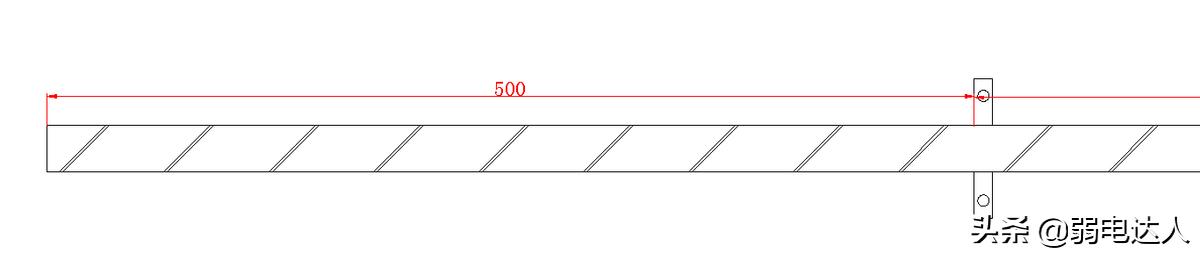

图二

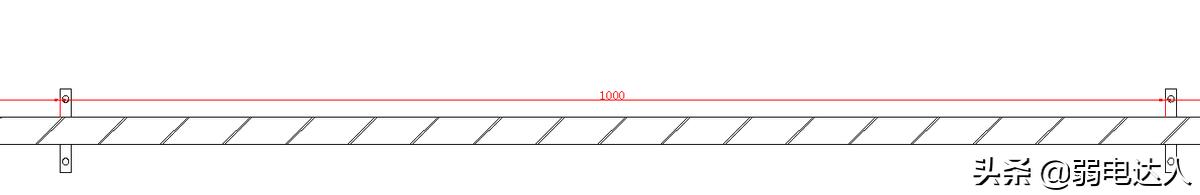

图三

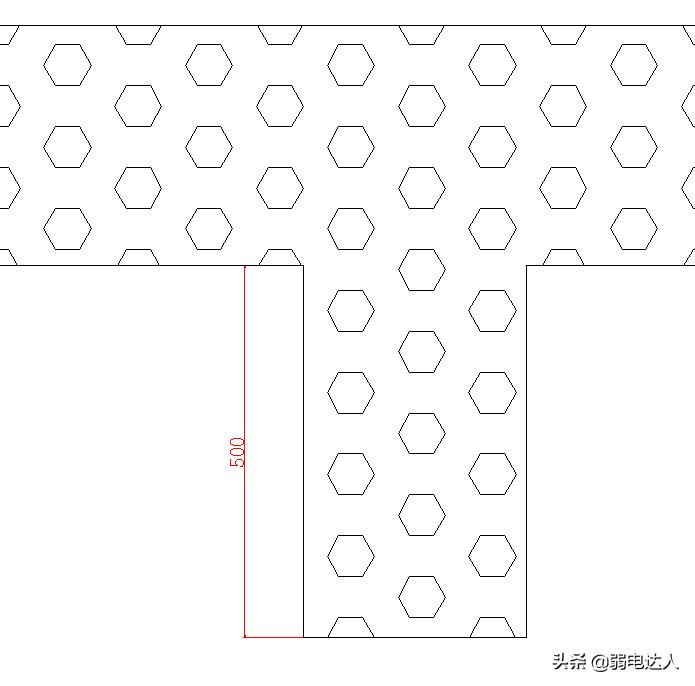

图四

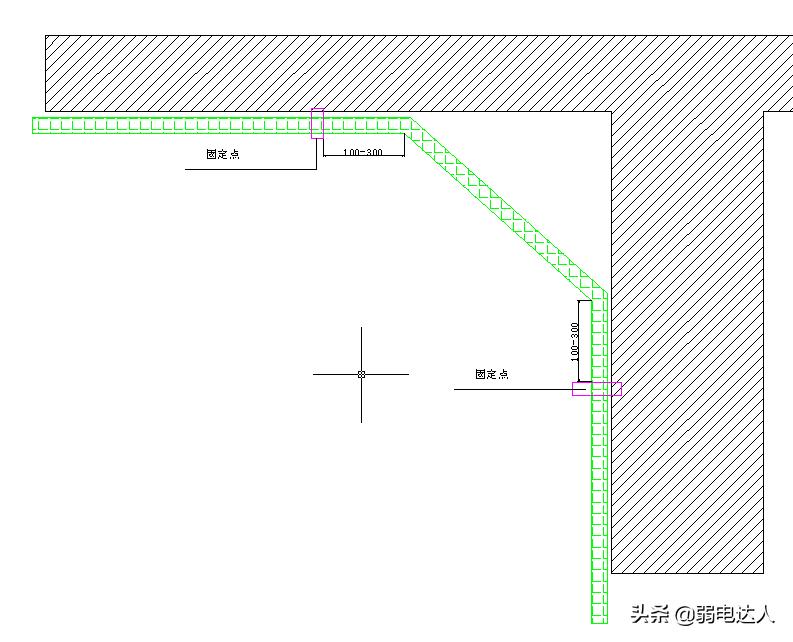

图五

固定材料

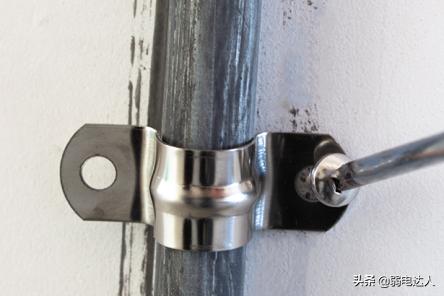

1. 马鞍卡（所需型号与管径一致，铁皮厚度0.5mm以上）

1. 胀栓、快丝（实墙）

胀栓（使用8#胀栓）

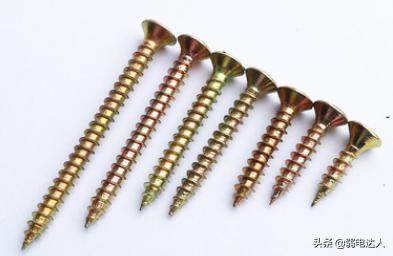

快丝（需使用5*30）

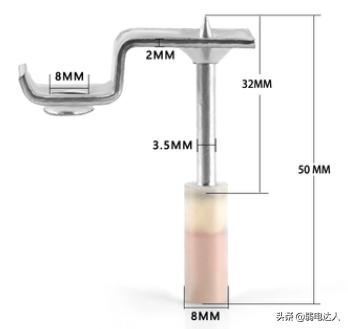

1. 飞机胀栓、快丝（石膏板、空心砖等中空墙壁使用）

1. 钻尾钉（用于金属板、梁等位置，不使用胀栓，直接固定）

施工步骤

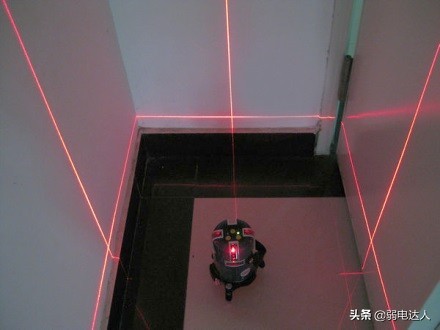

1. 使用水平仪打光并把光线调到要打孔的部位并用记号笔标定位置

1. 用电锤、手钻打孔并塞入胀栓（8号塑料胀栓使用8#锤头）要求胀栓全部没入墙体。

1. 安装马鞍卡（一边半固定，马鞍卡可以转动）

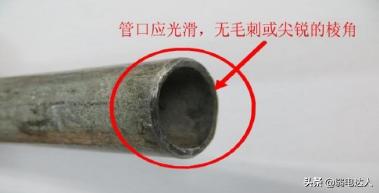

1. 用板锉或钳子插入线管并搅动，去除管端内部的毛刺及飞边（内倒角）后把线管放入马鞍卡中间固定。

1. 同桥架对接必须安装锁母，不允许直接传入桥架内

注意及检查重点

1. 固定点间距：用卷尺测量固定间距是否符合要求
2. 管横平竖直：使用水平尺测试是否符合要求。
3. 牢固：查看马鞍卡的固定

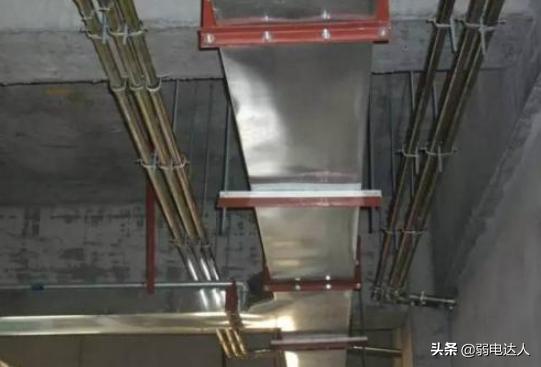

多金属管明装

打光

每根管固定参照单管固定的方法，必须打光或弹线（同单管铺设）。

偏差

多管铺设其水平或垂直安装的允许偏差为1.5‰，全长偏差不大于管子内径的1/2。

过线盒

直管每隔20米安装一个86盒作为过线盒，过线盒安装要求为必须固定4个塑料胀栓（8#胀栓及5*40快丝）且安装锁母，且距盒50CM处必须固定线管，且穿线后必须安装明装盒盖进行封堵，材料如下图

86盒

锁母

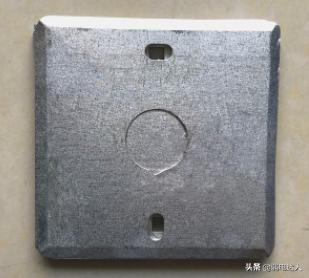

86铁盖板

连接后效果如下：

注：箭头所指螺钉必须拧断，86盒必须固定四处，拍照（能够看到四个固定点）

直接

直管连接必须使用管直接（箭头处螺丝必须拧断）

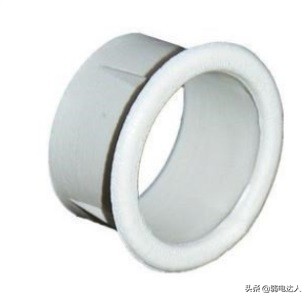

护口

盒内的管头必须安装护口，防止穿线时划线

其它

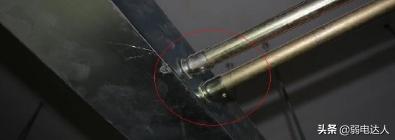

管的弯曲半径为外径的10倍，多管同时弯曲时需统一，如下图

线管铺设（吊装）

同明铺对比增加的材料

1. 吊杆（Φ8—Φ10）

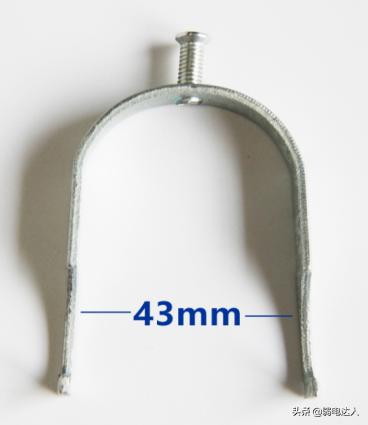

2. 龙骨卡

1. 内装栓
2. 吊顶专用顶（C、D不同时用，可以二选一）

减少材料

马鞍卡、胀管、快丝、钻尾钉

施工步骤

1. 测量横梁的高度，如多个高度则以最长的为准。

1. 计算所需吊杆的长度：梁高+20CM或甲方要求为准
2. 切割吊杆，多根吊杆统一切割成固定长度并做倒角处理，注意带护目镜

1. 水平仪打光（打到顶部，要求距墙或柱的距离一致）
2. 打孔（如用内胀栓，按照每1.2米一个在顶部打孔，需用卷尺测量距离及拍照）。

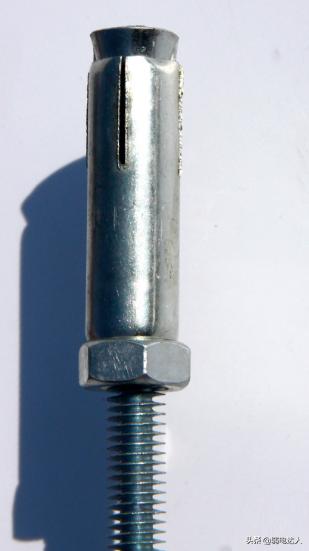

1. 组装内胀栓及吊杆如下图

1. 拧紧上图的螺母，吊杆固定在混凝土中

1. 组装吊顶神器配件，吊装，如不会使用吊顶神器则百度视频学习
2. 调整吊杆的角度，做到角度一致
3. 用龙骨卡吊装线管，如下图

检查要点

1. 距地高度一致
2. 线管不允许弯曲，要求横平竖直
