今天给大家带来的是难度较大的一次分享，估计有很多人都没有用过甚至没听过。
先说说这个特征模板有什么用吧，在很多情况下，有很多的命令需要我们大量的使用，简单重复的工作效率很低，而且对能力的提高没有任何帮助。比如，你要画几十根管路，不断的画中心线，建立中心线法平面，绘制圆，扫掠，加厚，这是不是太浪费时间了呢，学习了这一节，这些重复的工作将会节约你大量的时间。
For example：管路特征模板
打开CATIA，进入创成式外形设计工作台，新建part1,改名为：tube_example,插入新建集合图形集，并改名为：输入条件，右键定义工作对象，将输入条件几何图形集置为当前，如下图所示
我们知道创建一根管路，有一条中心线和一个内外径长度就够了，因此输入条件为三个：中心线和外径以及壁厚。
以下所有的命名都是非必要的，只是为了便于区分。

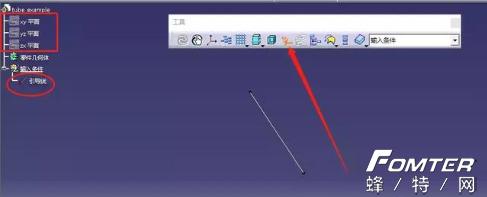

首先建立中心线。建立中心线的时候，打开工具条：工具-创建基准，保持高亮状态，新建一个断参曲线（只要断参，直线就是广义曲线），建立曲线完成后，隐藏三个坐标平面，后续建模千万不要去用，以免模板失效（如果引用后断参则不受影响）。如下图所示

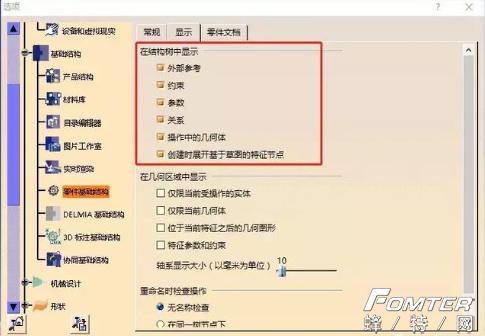

插入两个长度参数，赋予一个常用初始值，如果结构树没有参数可以根据下图方法打开，如下图所示
建好参数后如下图所示

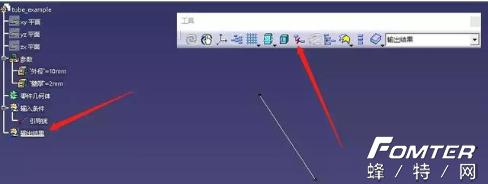

接下来就是新建几何图形集，命名为：输出结果，右键定义工作对象，将输出结果几何图形集置为当前，此集合图形几何的建模不断参设计，因此，打开工具条：工具-创建基准，保持灰显状态，如下图所示

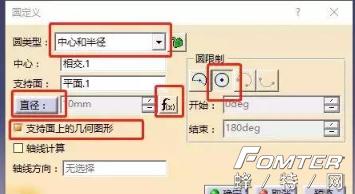

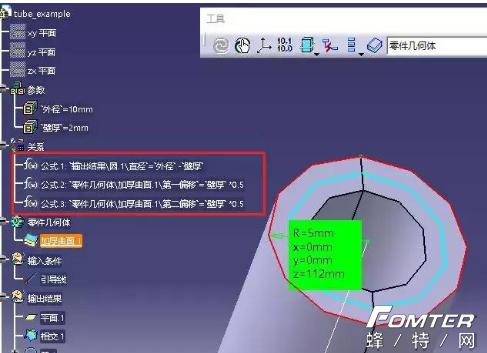

接下来就是最基础的建模了，建立曲线的法平面，然后绘制圆，赋予参数，扫掠，加厚曲面（赋予厚度参数）即可，绘制圆的时候需要注意，如下图所示
这里有一个技巧，由于单向加厚需要选择向内还是向外侧加厚，为了避免去判断方向，因此在赋予参数的时候进行技术处理，处理方法如下：将扫掠圆直径定为中性面直径，为外径减去壁厚，因此加厚的时候双向加厚，各厚度均为二分之一的壁厚。

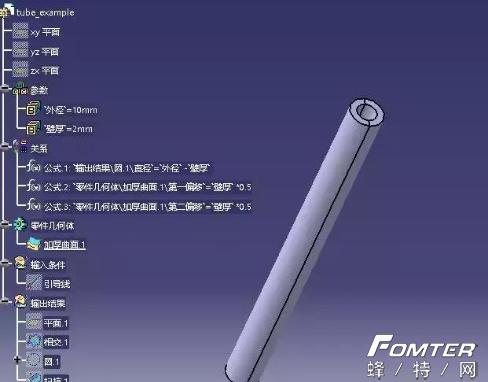

最终结果如下图所示
然后隐藏无用元素，如下图所示

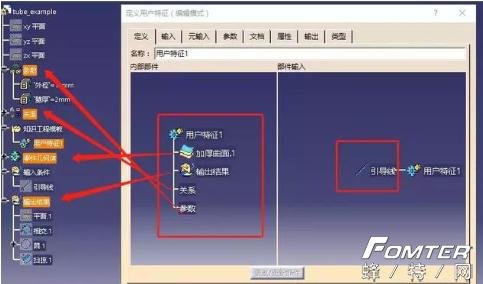

接下来就是关键操作了，插入-知识工程模板-用户特征，将输出的部分选入左边的对话框，剩下的部分会自动出现在右边的对话框，如下图所示

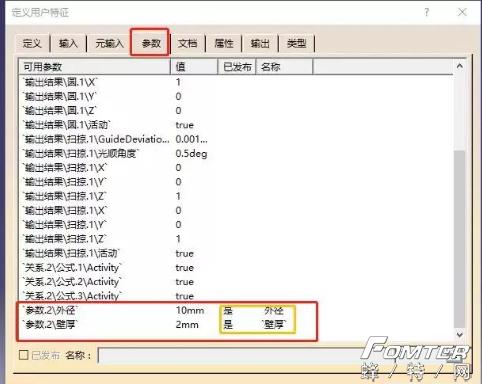

然后再进入参数对话框，双击外径和壁厚参数，将其激活发布，如下图所示，目的是调用该模板后该项保留，可以更改。

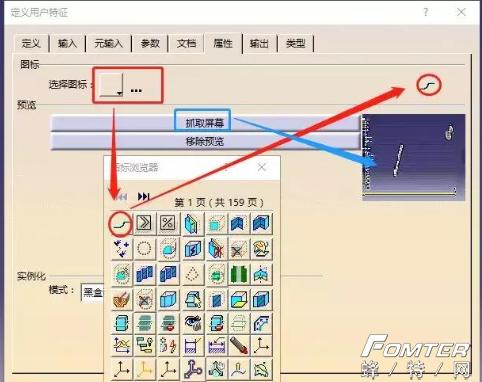

然后可以在属性对话框中为该特征模板选择一个图标，如下图所示
都选择完毕后，用户特征模板就算基本完成了。（后续可以做出一个命令嵌入进自定义工具条中），保存即可。
接下来需要对特征模板进行测试
1 在该模板没有关闭的情况下，如何调用？

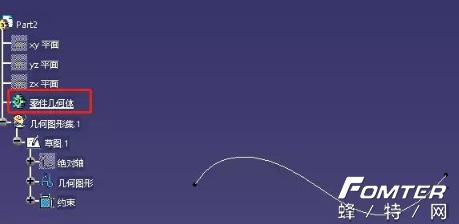

新建part2，随便绘制一条曲线，然后将零件置为当前（重要），否则会无法进行调用，因为特征是实体，因此必须把零件集合体置为当前。如下图所示
然后进行如下操作：插入-从选择实例化。然后从窗口切换到模板零件，选择知识工程模板-管路设计，如下图所示
选择后，会自动跳转到part2，如下图所示

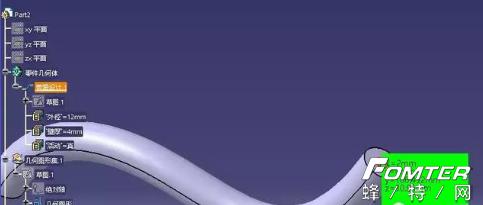

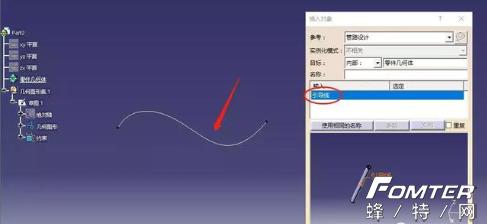

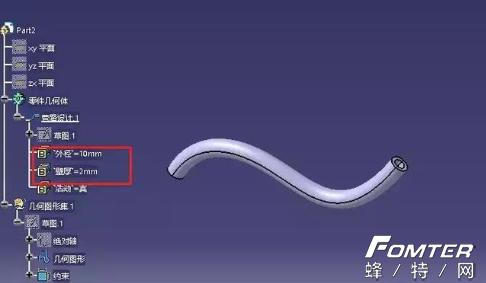

根据提示选择引导曲线确定即可，如下图，可以根据管径调整参数。

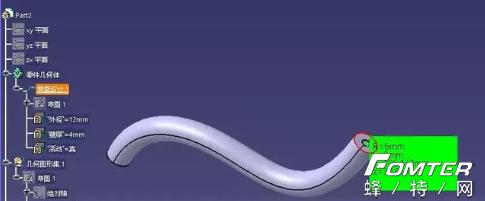

修改外径为12mm，壁厚为4mm,效果如下图所示
从测试来看，该模板已经成功了。
