solidworks可以自动展开钣金件：钣金件制作、下料、折弯等。
有时用solidworks画的钣金展开与实际钣金展开不一样，折弯尺寸不准怎么办？
其实是solidworks钣金折弯参数没设置正确。
今天，小编就来介绍怎么正确地设置钣金折弯参数。
solidworks钣金折弯参数有几个选项，分别是折弯系数表、K因子、折弯系数、折弯扣除和折弯计算等5个参数。
今天主要讲最简单、实用的三个参数。
SolidWorks钣金折弯参数
1.折弯扣除
这个参数是我用于画钣金件折弯最常用的参数，因为它很简单，符合实际情况。
折弯扣除的数值等于实际我们用的折弯系数，比如：1.7倍的钣金厚度或钣金厂自己的折弯系数表。
有些钣金厂用一条边减0.8倍的钣金厚度，在这里设置要乘以2，即1.6倍的钣金厚度。这里的折弯扣除可以理解为一个直角弯减去的数值。
1mm钣金折弯扣除实例
比如：上图中，1mm的钣金折弯应设置为：折弯扣除等于1.6mm。
2.K因子
折弯扣除多用于折弯90的钣金件设置，当遇到折弯大圆弧和非90度折弯时，就不适用了。
前面文章说了，钣金大圆弧折弯中性层为钣金厚度的一半。
这里K因子就可设置为0.5。
看实例：
钣金大圆弧SolidWorks钣金折弯K因子
设置大圆弧折弯K因子不建议在钣金中设置全局参数，毕竟不是每个折弯都是大圆弧折弯的。
这里可以单独编辑折弯参数，如：边线-法兰1中，把使用默认半径前面的方框√取消。

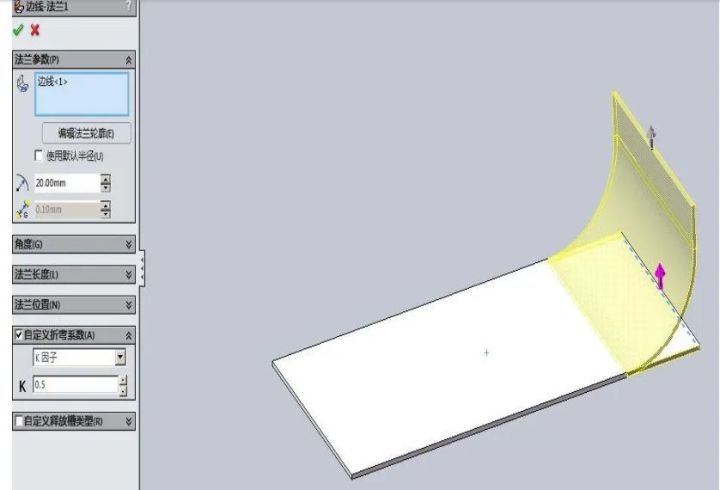

折弯半径改为20mm，在自定义折弯系数前面的方框√选上，设置K因子为0.5。
软件自动展开后，就是和手工展开计算的一样了。
非90度钣金折弯设置，同样建议单独设置自定义折弯系数。

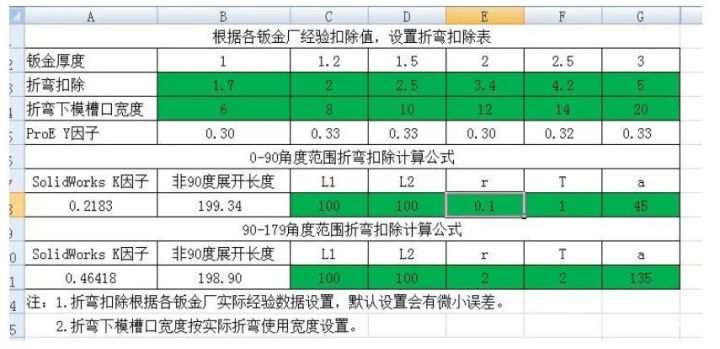

如：软件设置默认折弯钣金为0.1mm，修改表格数据，自动计算得出K因子为0.2183。
将参数在软件中设置好，就可以自动展开了。
非90度折弯K因子

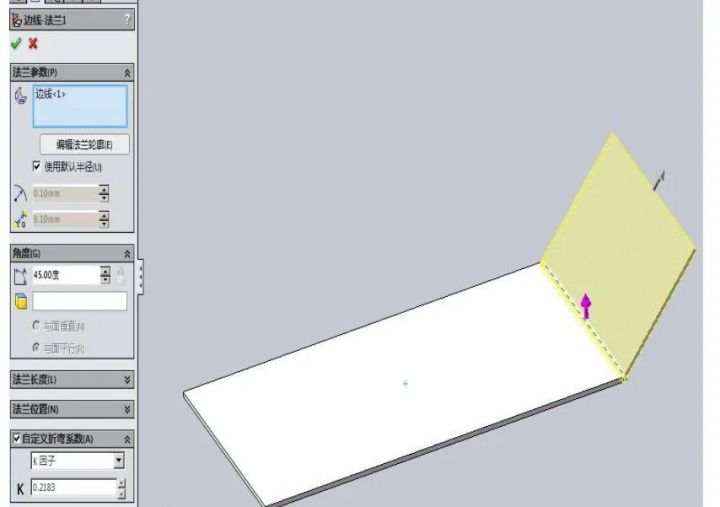

非90度SolidWorks中K因子设置
3.折弯系数
在设计钣金褶边时，计算展开长度设置折弯扣除和K因子可能都不是我们想要的数值。
这里可以利用折弯系数来设置。软件中折弯系数是和折弯扣除相反的计算方法。
采用折弯直边加折弯系数
钣金褶边设置
图纸钣金长度为100，褶边长度为10，默认折弯扣除为1.6时，展开后，会出现黄色警告。
solidworks褶边展开
展开数值也不是我需要的109.5，这时就可以设置折弯系数为：1+1+0.1-0.5=1.6
SolidWorks折弯系数使用方法

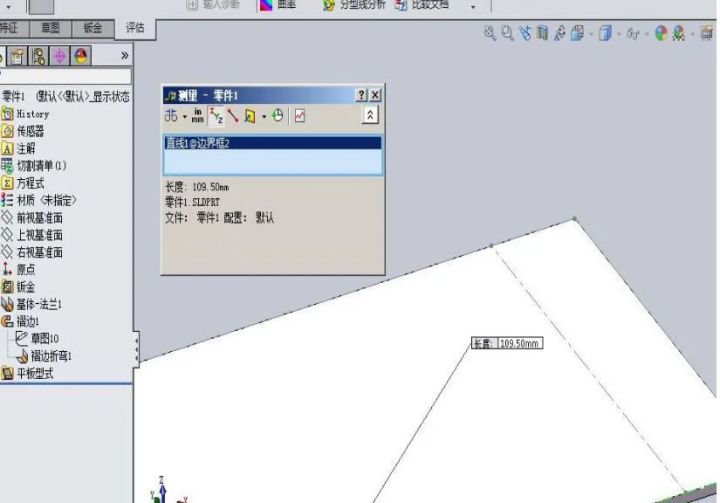

看，是不是展开长度为109.5了。折弯系数1.6计算原理是什么？1为钣金厚度，0.1为软件默认的间隙（固定值），0.5为我实际生产时，褶边（压死边）的折弯系数为0.5。
