随着电子科技的快速发展，众多的传统产品通过新的技术加入，被赋予了更丰富的功能应用，此次将要拆解的纳拓户外12合1雷鸣音乐手电便是一款这样的产品，除了基础的手电照明功能之外，还集无线音箱、音乐律动灯、声光警报器、充电宝等与一体，为用户提供全新的户外使用体验。
NexTool纳拓是一个专注于户外出行领域的品牌，致力于为消费者打造有温度的创意生活工具，旗下爆款雷鸣手电产品获得了百万用户的选购。纳拓户外12合1雷鸣音乐手电是该系列新一代产品，创新性的融入了12种功能，主色灯最高亮度900流明，支持白/红/绿/蓝4种颜色，支持伸缩调焦；侧灯支持360°无极调节，支持红光安全警示，还可充当氛围灯，能够根据外部声音变化，呈现不同的灯光效果。
纳拓户外12合1雷鸣音乐手电支持无线音箱功能，蓝牙便捷连接，可提供14小时的音乐*放播**；联动侧灯，使之能够随音乐律动，带来新颖的户外体验。主灯搭配无线音箱，实现了手电警报爆闪模式，长按一键触发高分贝警报器+强光爆闪，防范户外旅行、探险危险。还可以充当应急充电宝，为其它设备充电。下面就来看看这款产品的详细拆解报告吧~
一、纳拓户外12合1雷鸣音乐手电开箱
纳拓户外12合1雷鸣音乐手电包装盒采用了简约设计，正面展示有产品外观设计，突出了新增的侧边氛围灯。

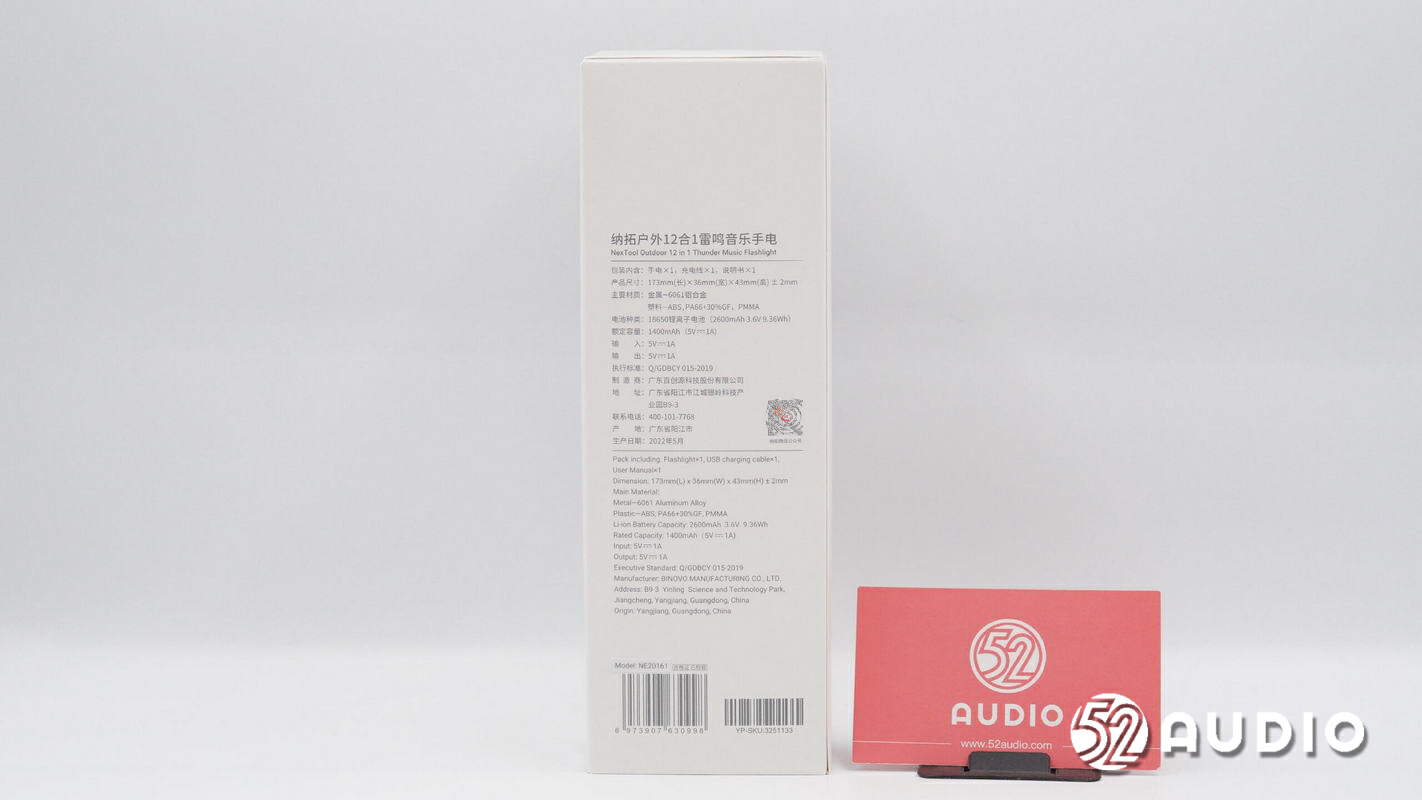

包装盒背面介绍有产品详细信息，产品尺寸：173mm(长)X36mm(宽)X43mm(高)±2mm；主要材质：金属-6061铝合金，塑料-ABS，PA66+30%GF，PMMA；电池种类：18650锂离子电池 (2600mAh 3.6V 9.36Wh)；额定容量：1400mAh(5V-1A)；输入：5V-1A，输出：5V-1A，制造商：广东百创源科技股份有限公司。

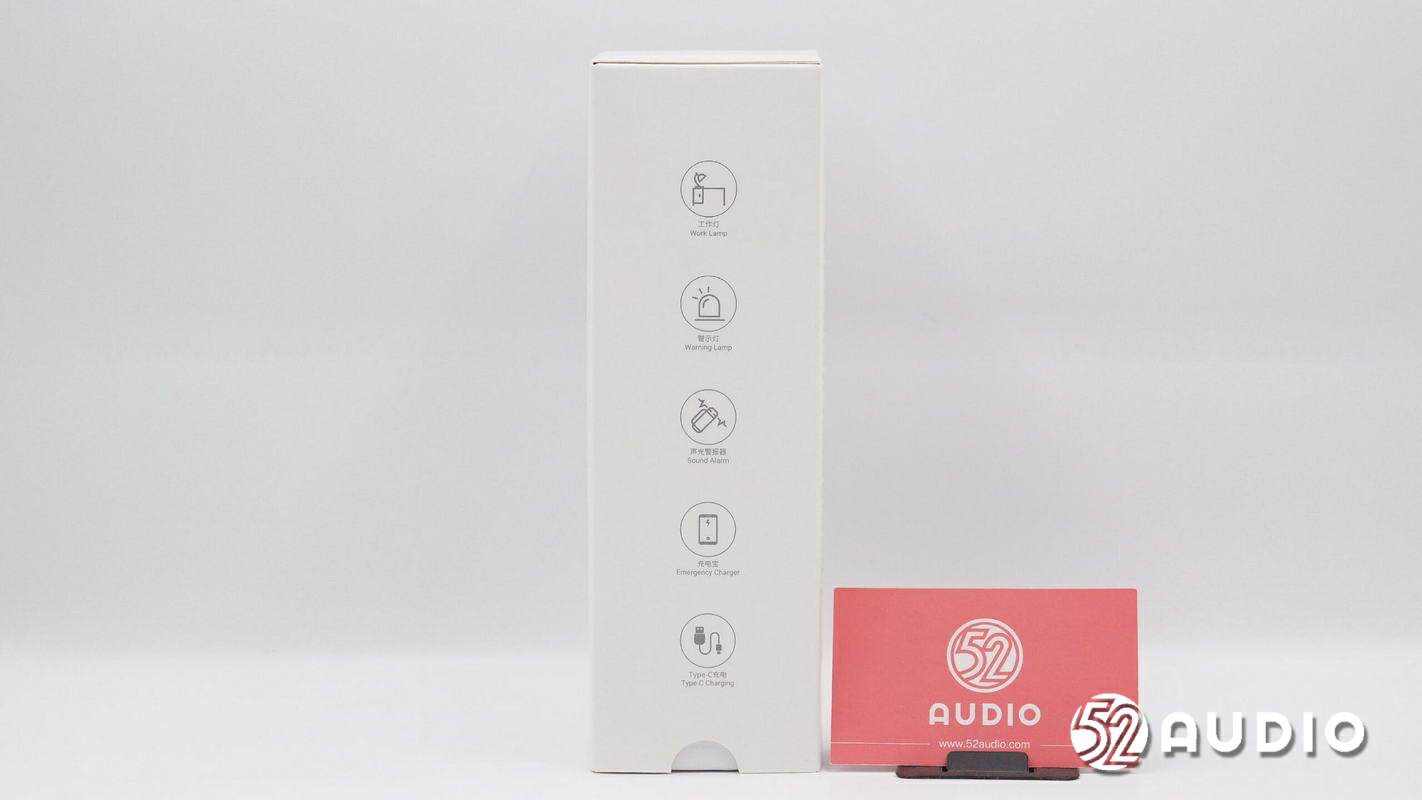

包装盒侧边图文介绍的产品特点：工作灯、警示灯、声光警报器、充电宝、Type-C充电。

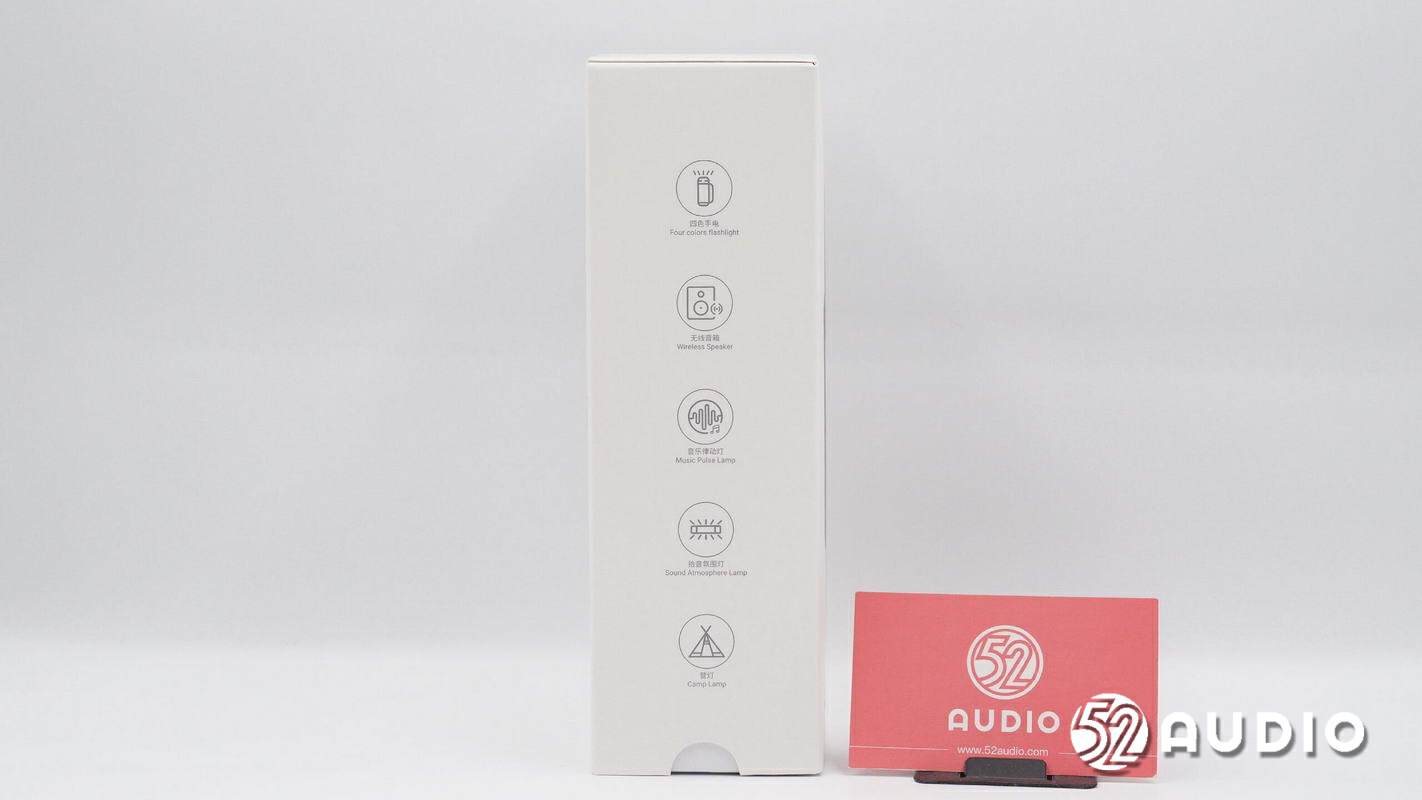

另外一侧功能特点介绍：四色手电、无线音箱、音乐律动灯、拾音氛围灯和营灯。

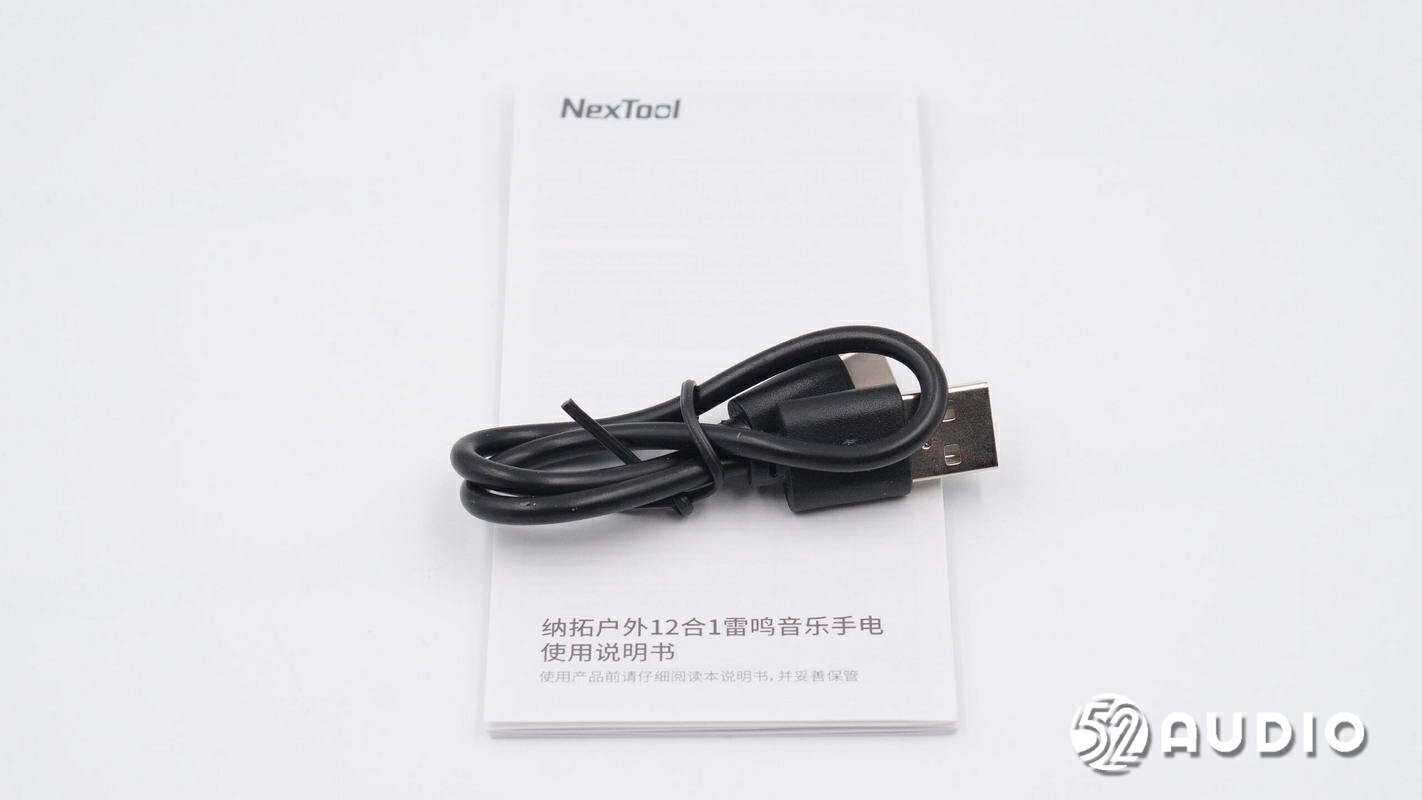

包装盒内配件包括充电线和产品使用说明书。

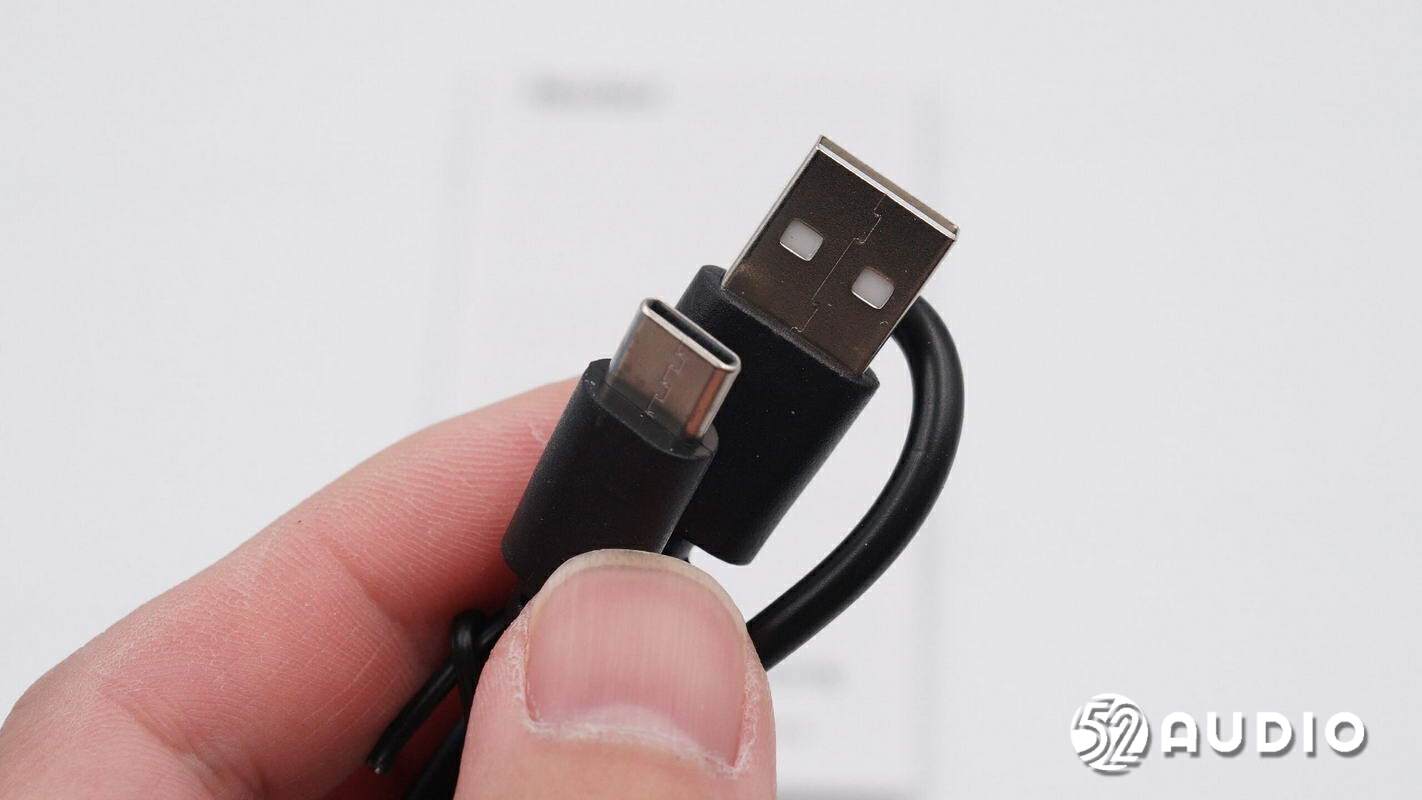

充电线采用了USB-A to Type-C接口。

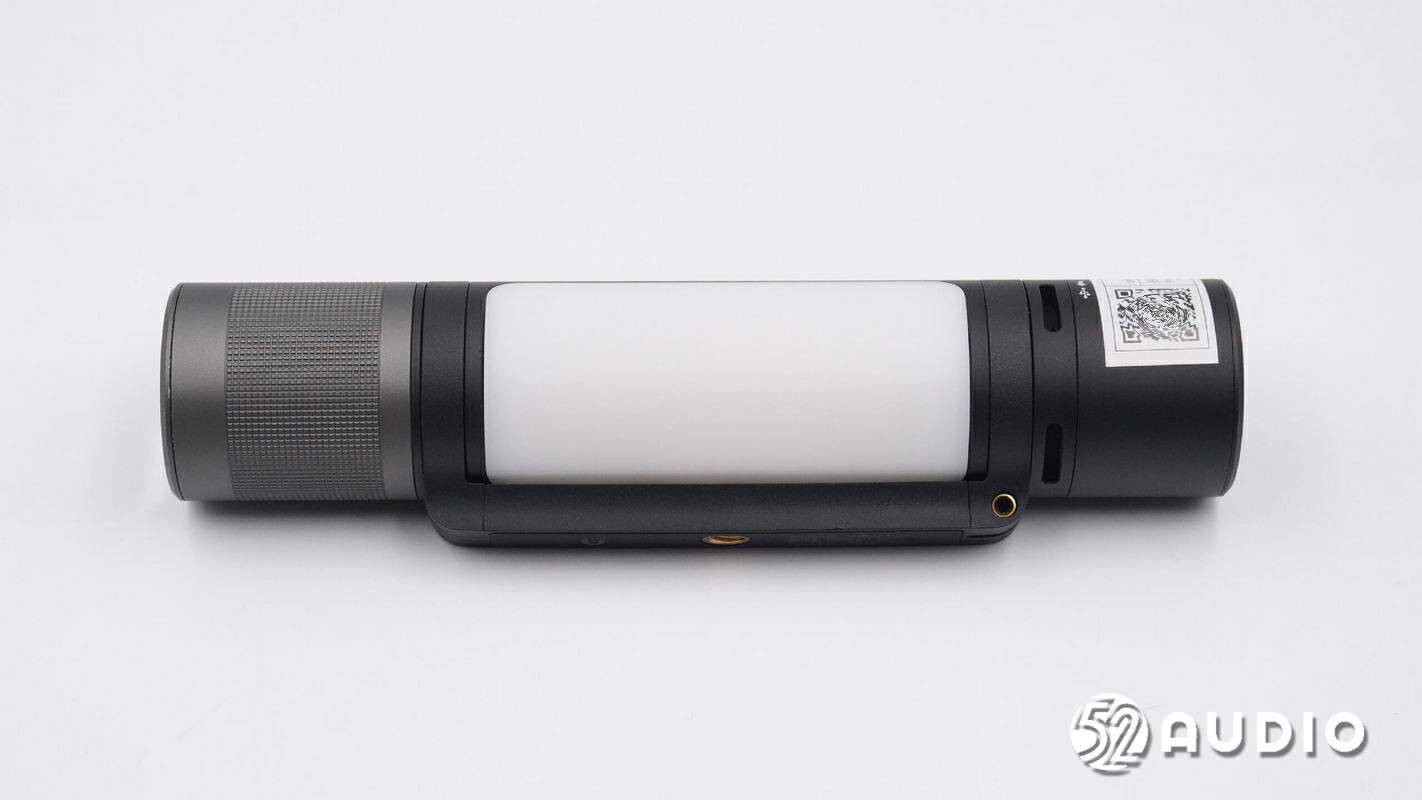

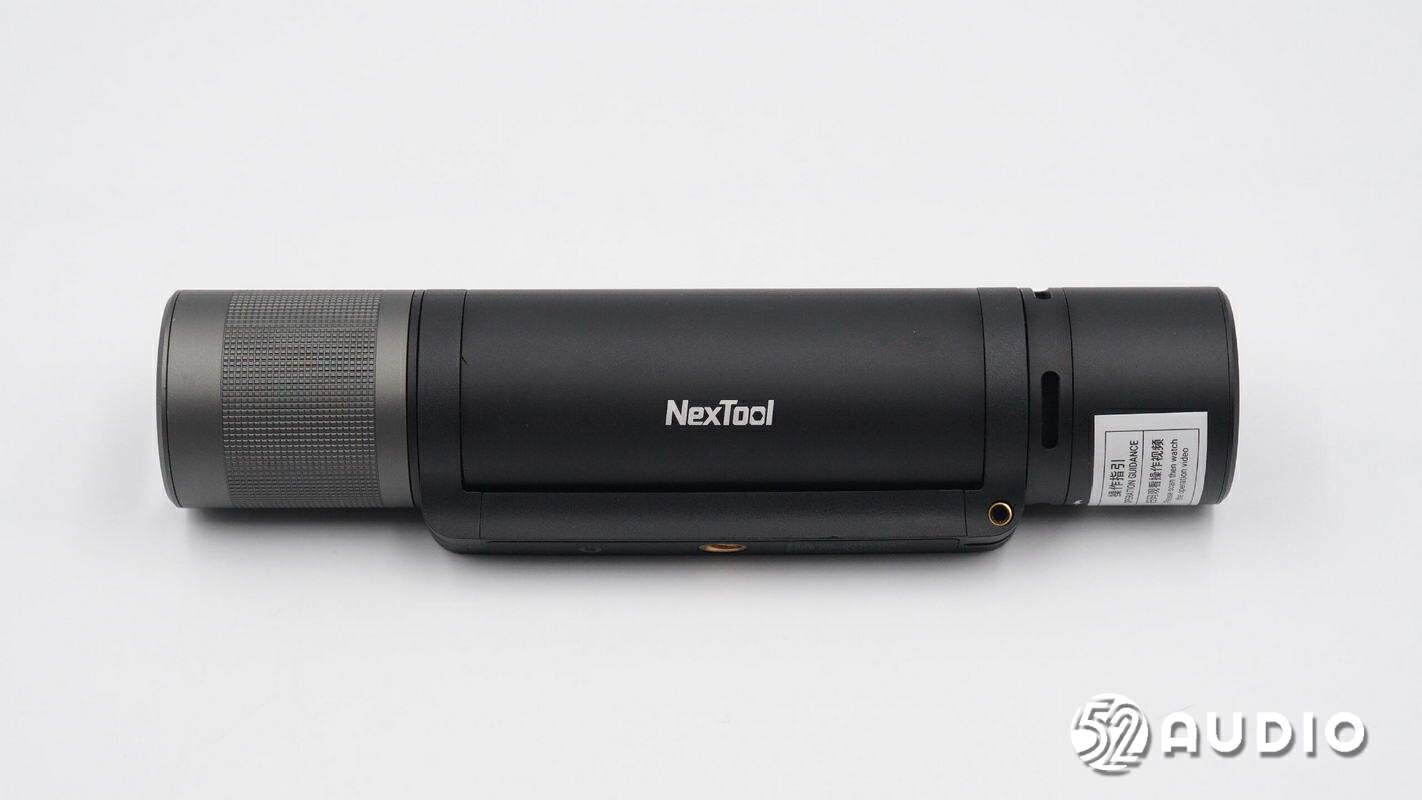

纳拓户外12合1雷鸣音乐手电采用了圆柱形设计，金属机身，磨砂质感，握持舒适防滑。机身上设计有“NexTool”品牌LOGO，以及磁吸固定支架，用于连接便携绳以及三脚架。
机身侧灯外观一览，支持360°无极调节。
隐藏磁吸支架上设置有橡胶垫，设计有磁力标识。

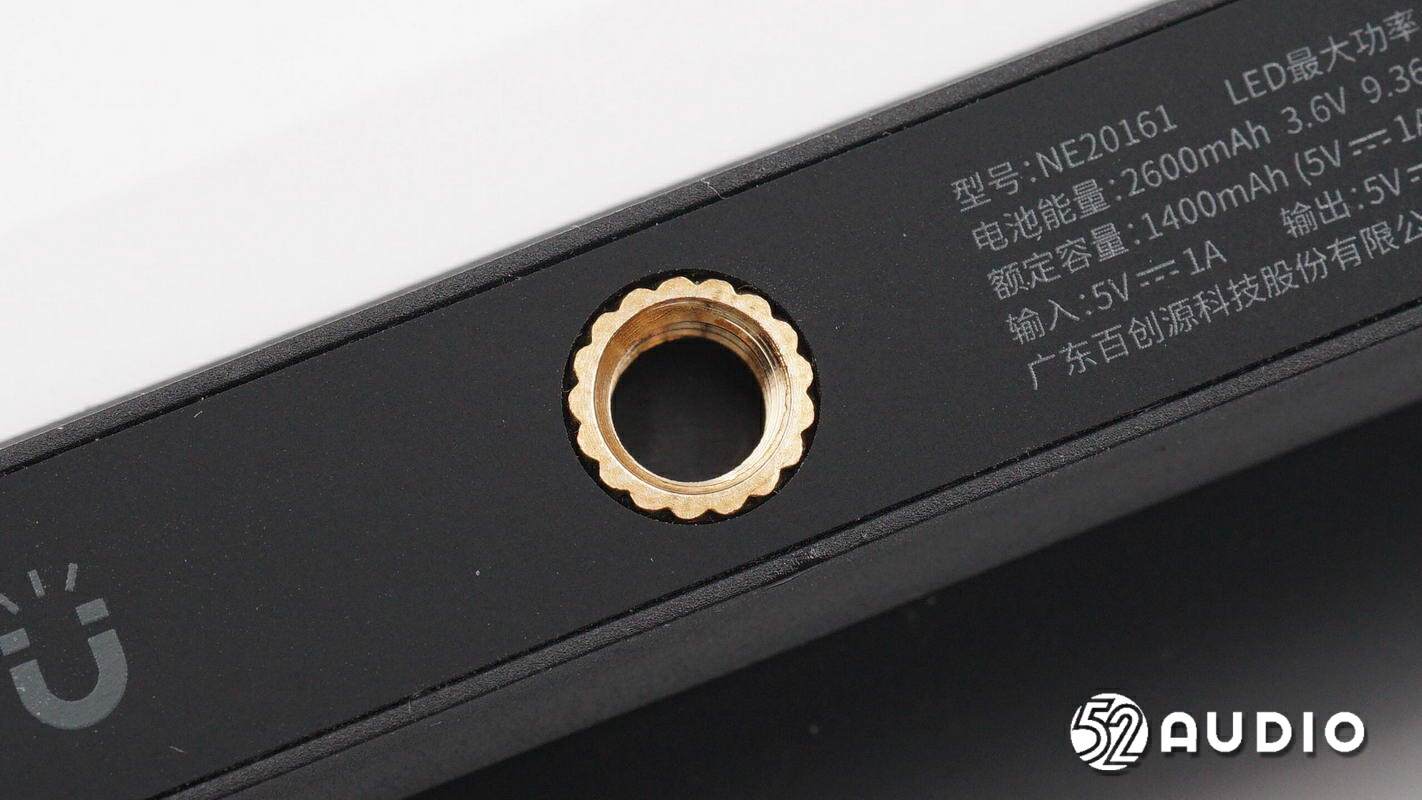

用于连接三脚架的金色螺母特写。

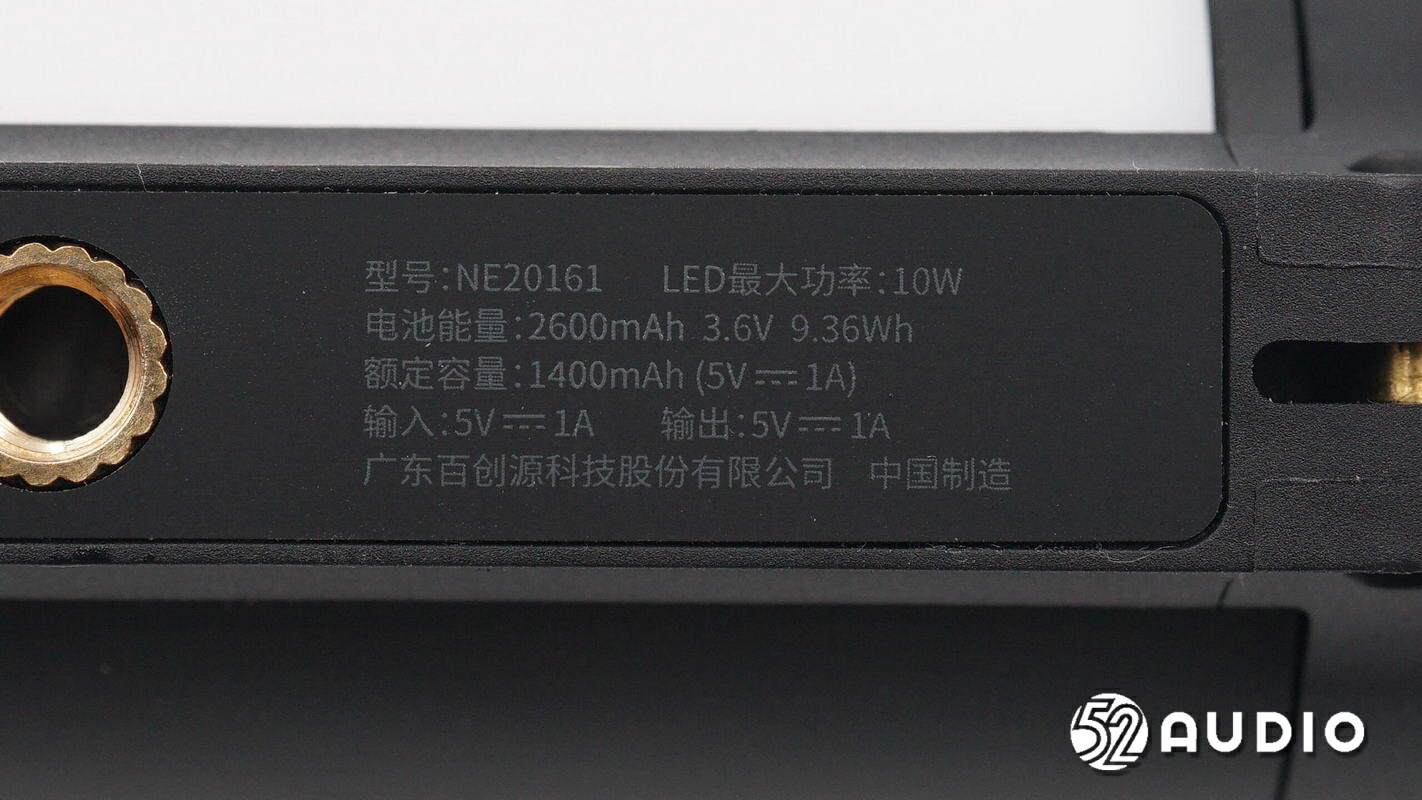

橡胶垫上的参数信息一览，与外部包装盒上信息一致。

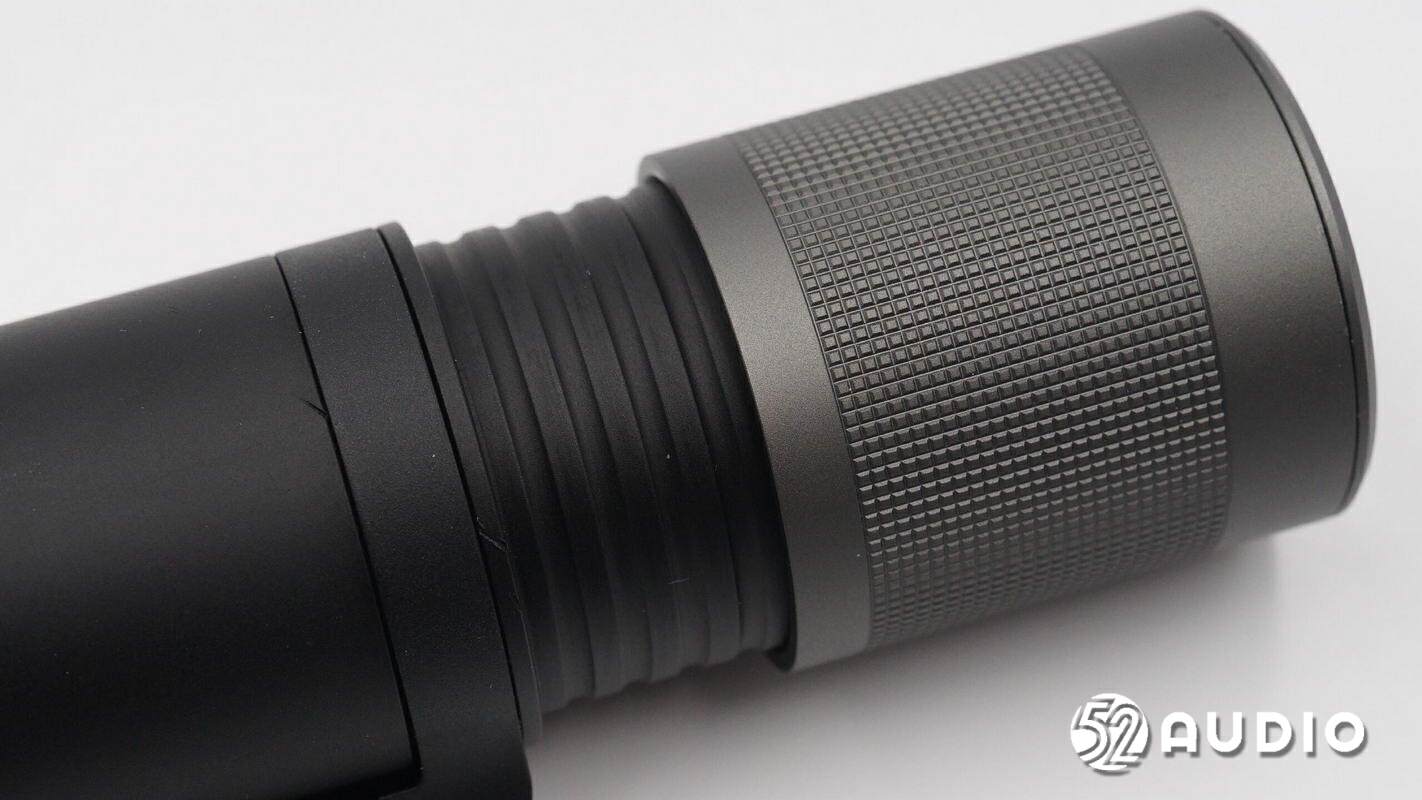

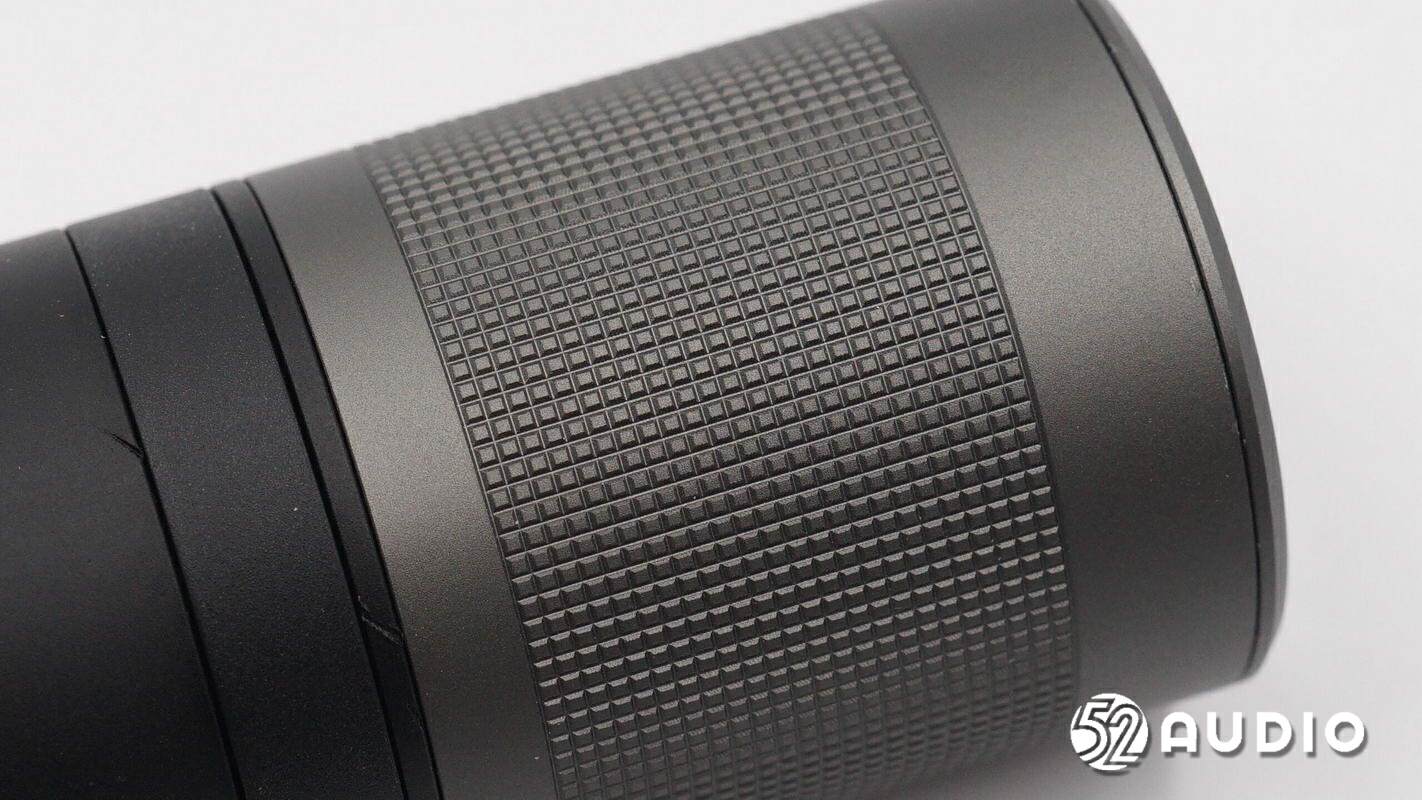

手电顶部主灯采用了硬氧铝合金外壳，滚花十分精致。
主灯采用新一代伸缩调焦结构，阻尼舒适顺滑、控光自如，控光更远更广。
手电主灯特写，拥有白/红/绿/蓝4种颜色，支持亮度调节。

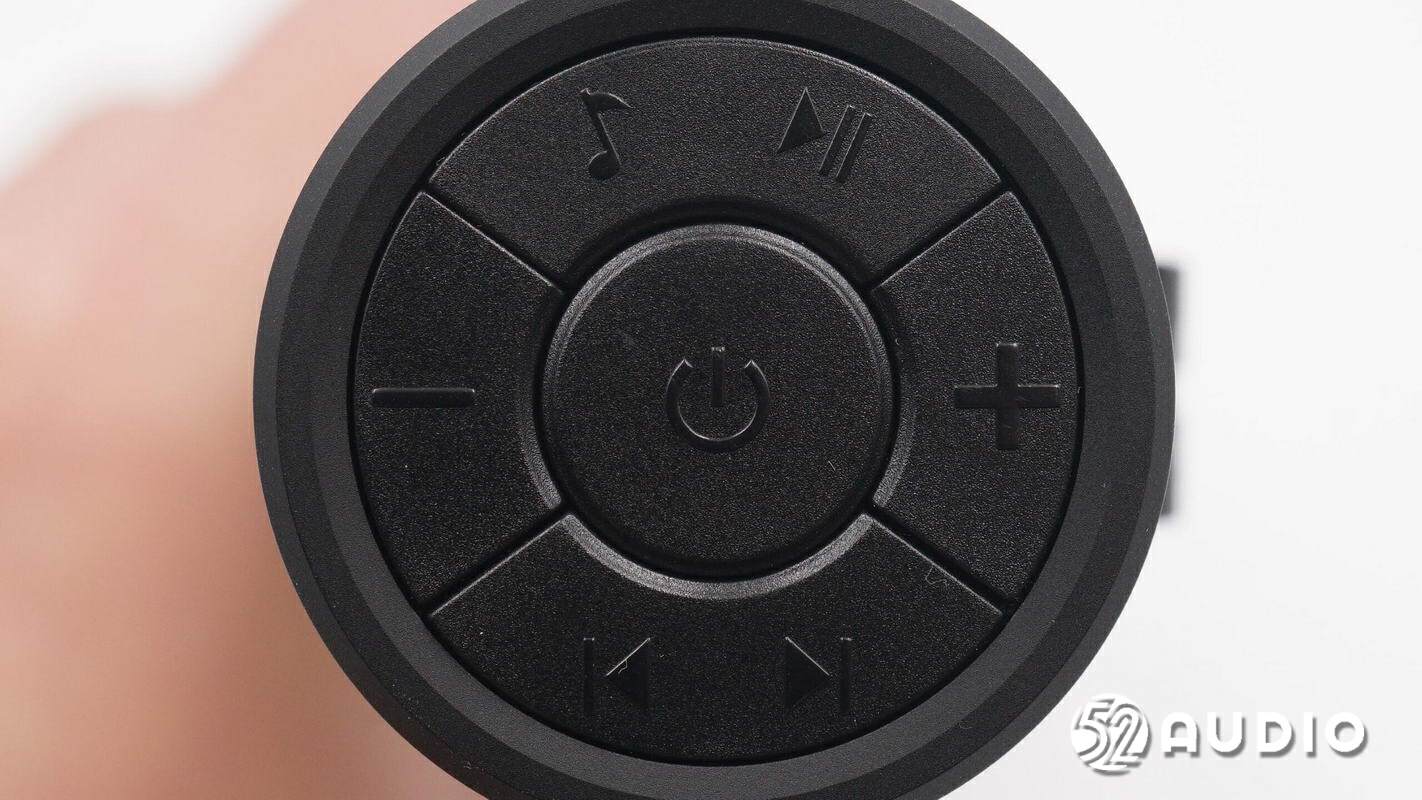

机身底部设置有丰富的功能按键，用于实现各项功能控制。

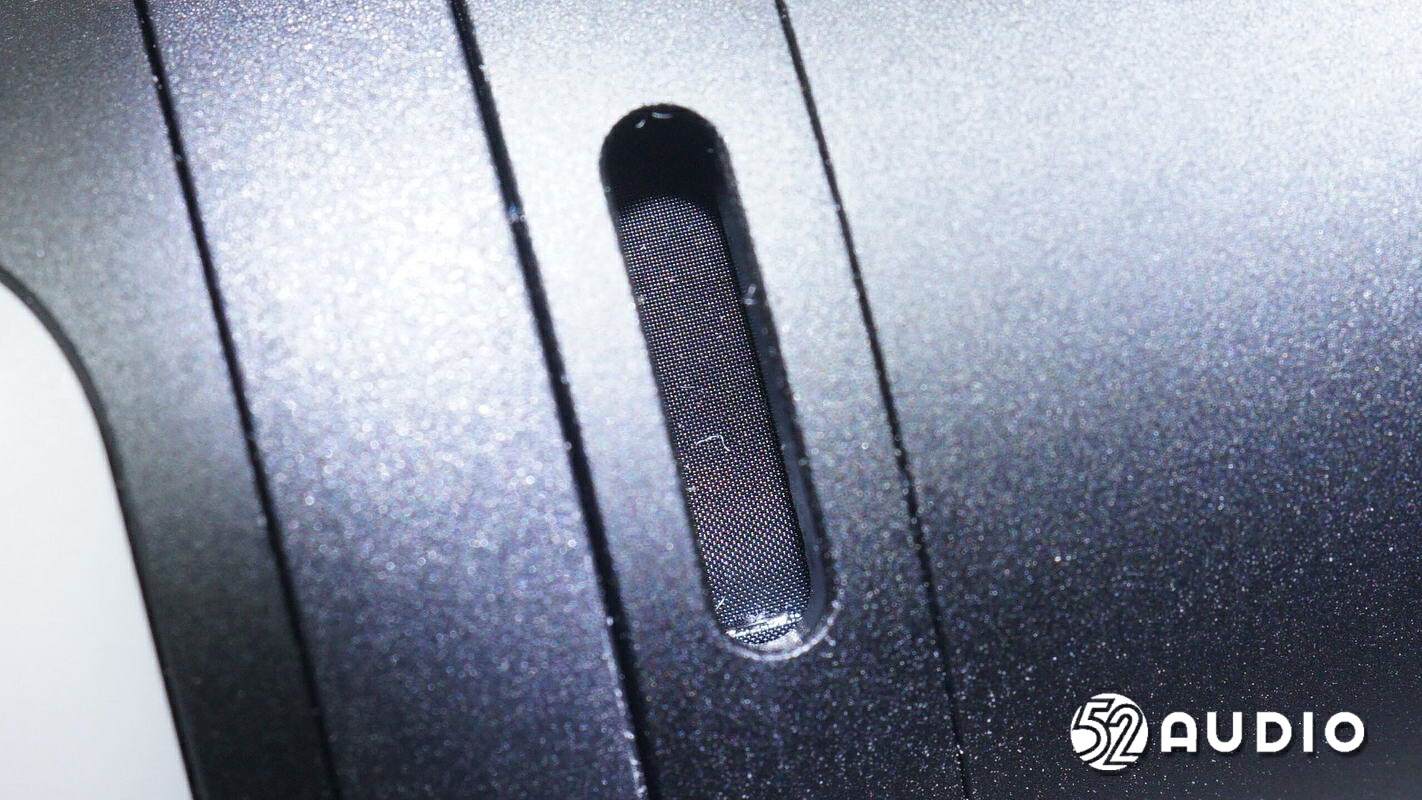

底部腔体上的扬声器出音孔特写，内部细密防尘网防护，防止异物进入音腔。

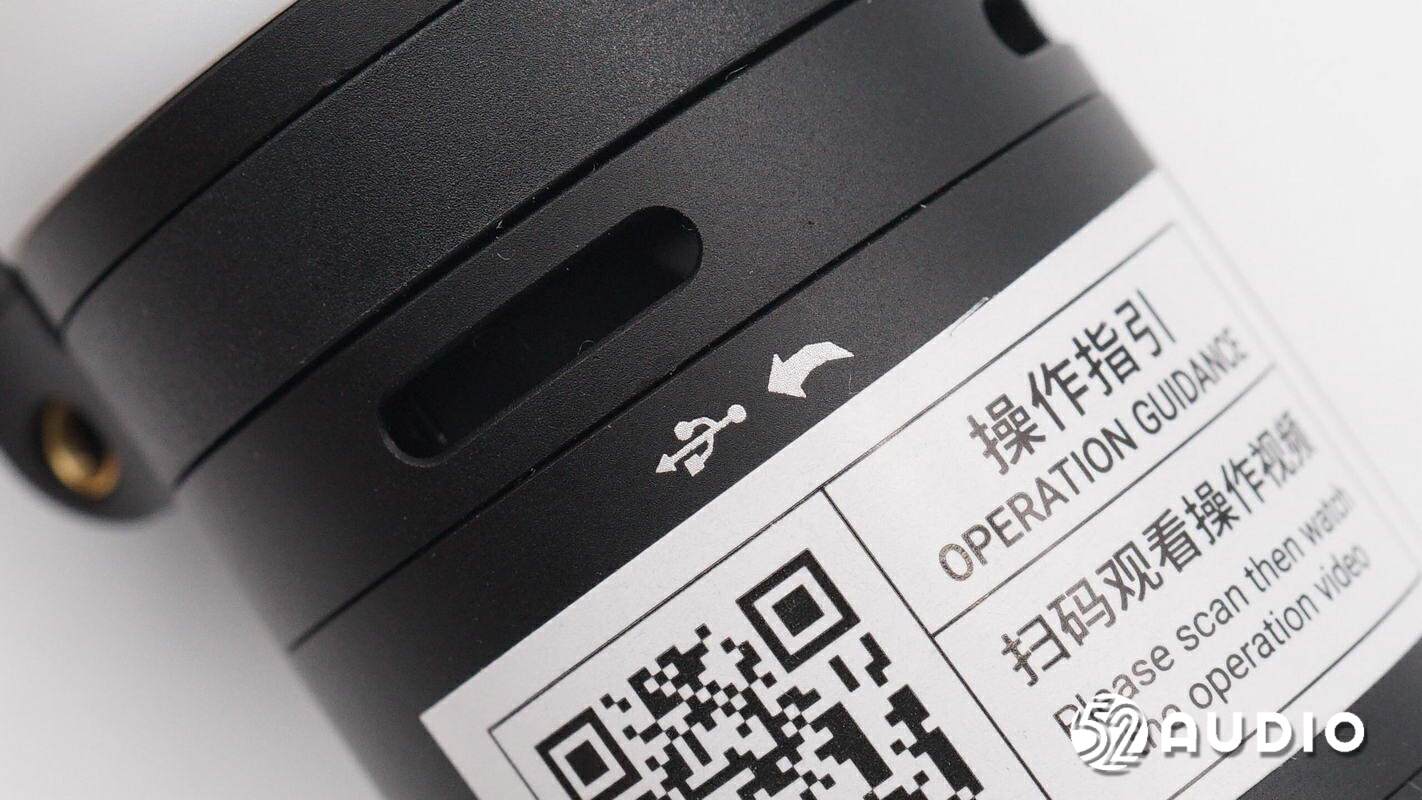

机身上设计有充电指示图标，指示内部隐藏充放电接口。
旋转底部腔体解开隐藏的充电/放电部分，螺纹结构配置有防尘防水胶圈。

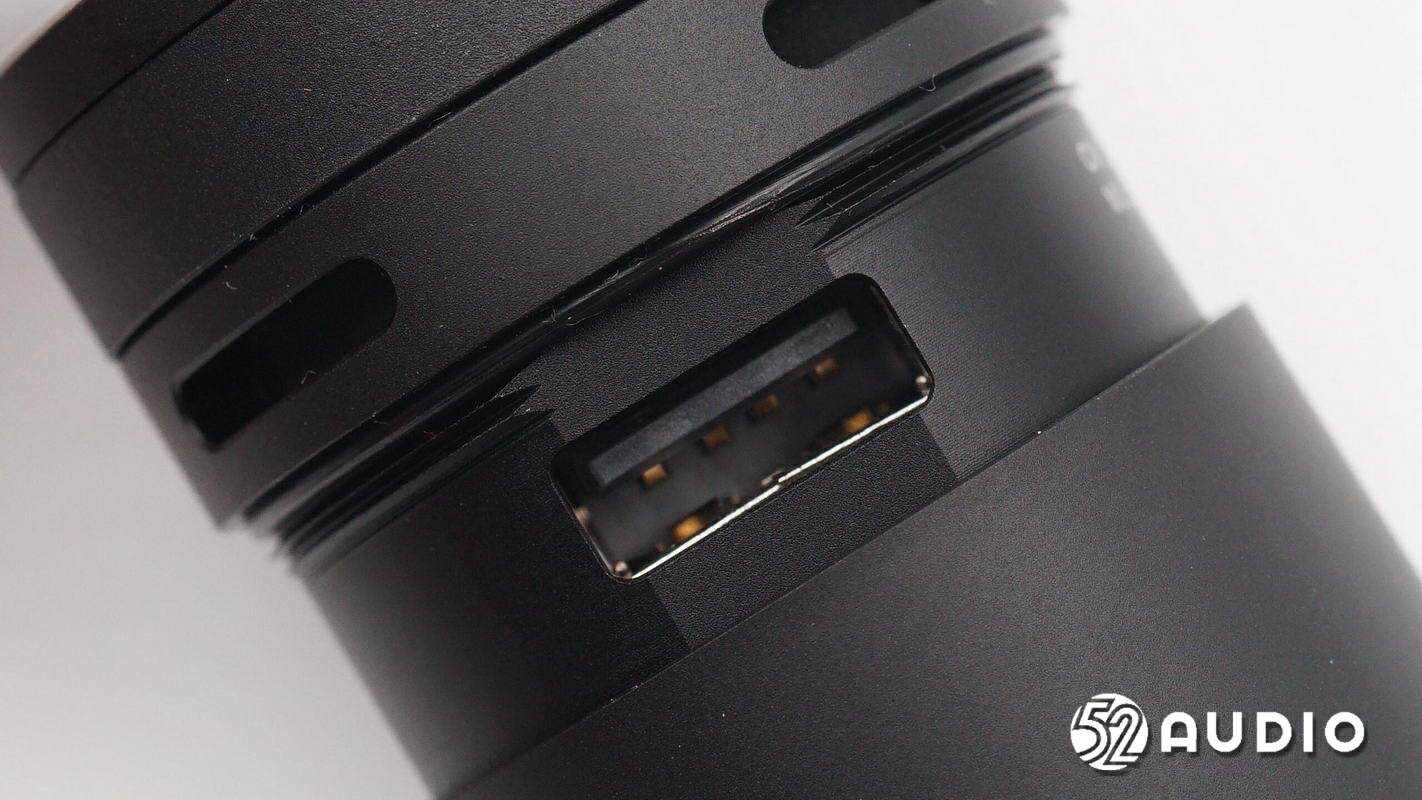

内部隐藏的USB-A接口特写，用于充当充电宝功能，为其它设备充电。

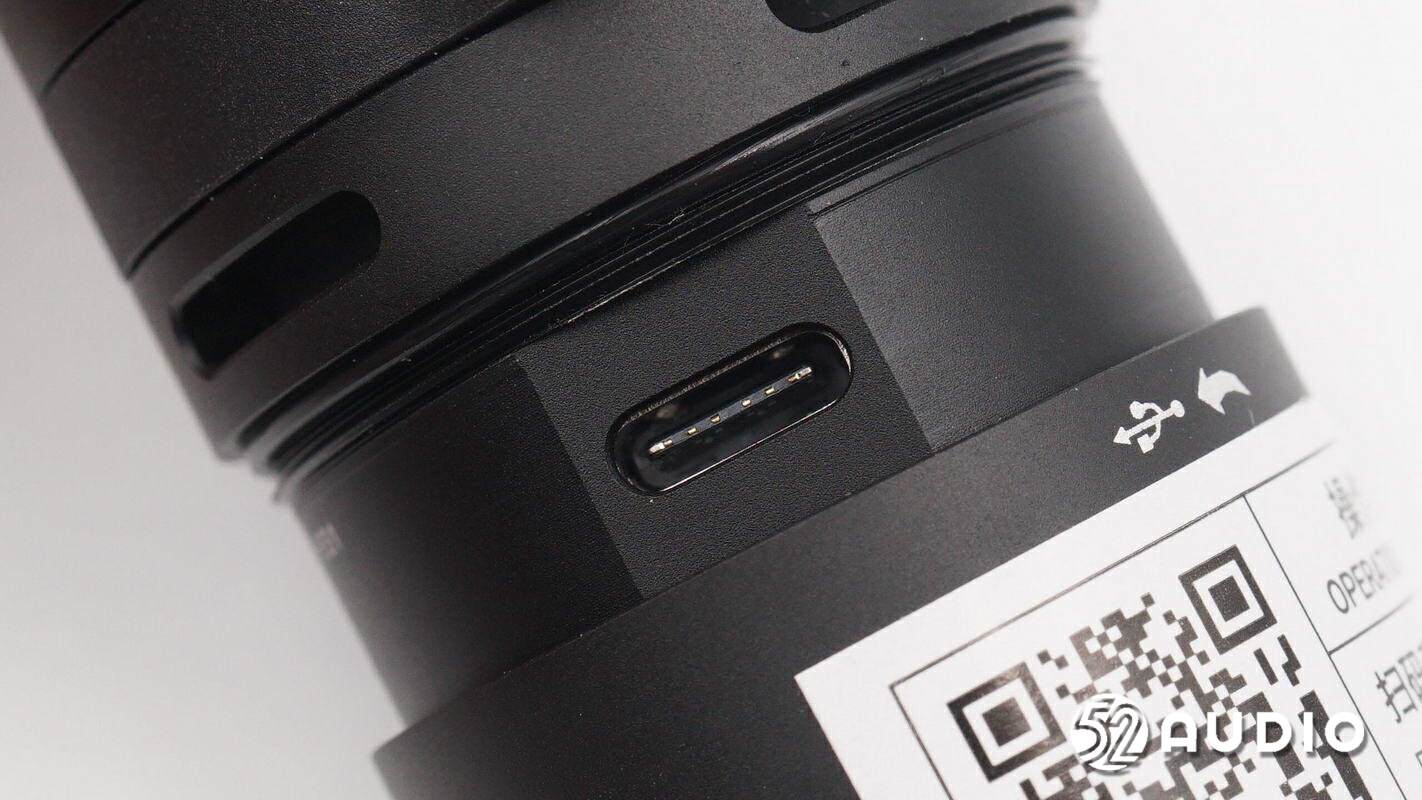

Type-C充电接口特写，用于为手电内置电池充电。

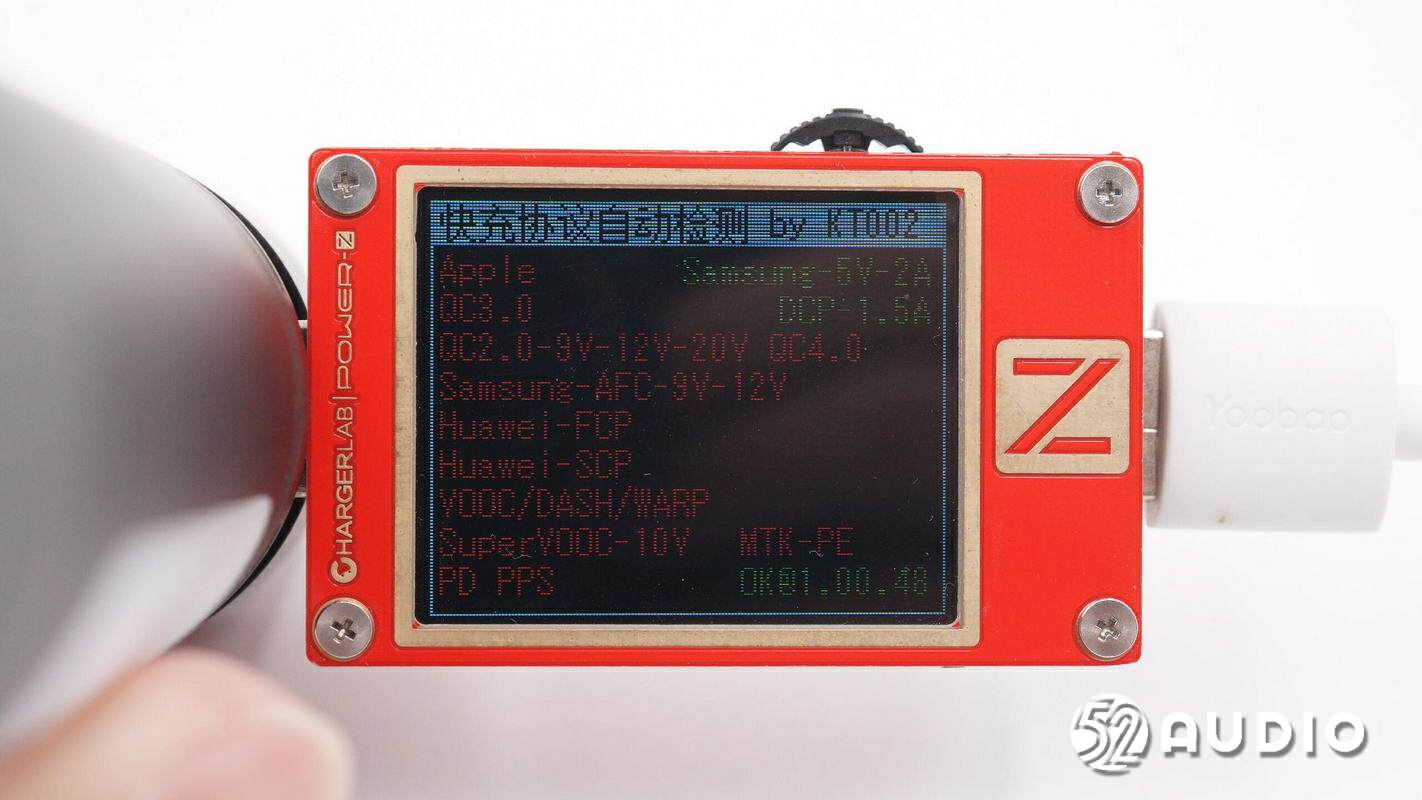

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对纳拓户外12合1雷鸣音乐手电USB-A接口进行快充协议测试，支持Samsung 5V-2A、DCP1.5A。

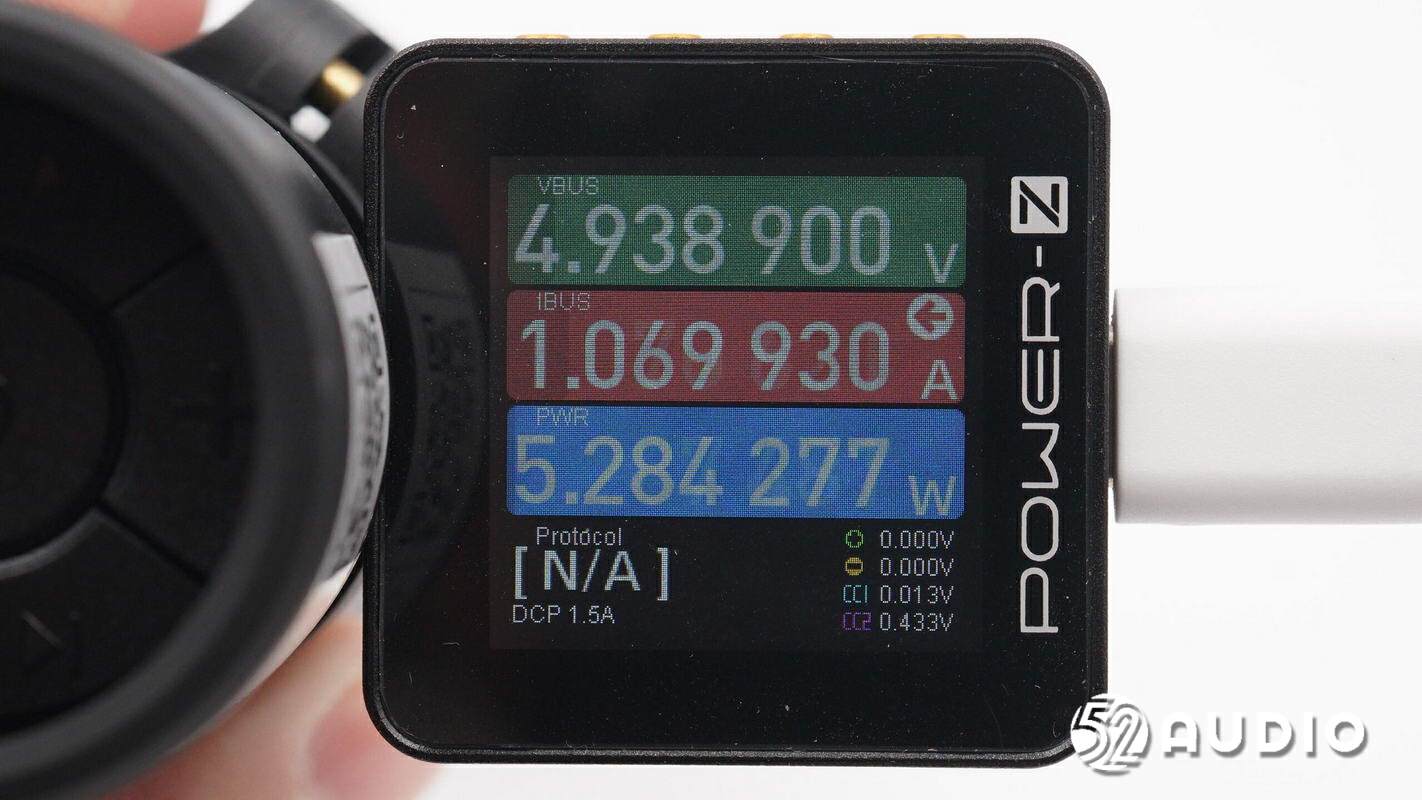

我爱音频网采用CHARGERLAB POWER-Z KM002C对纳拓户外12合1雷鸣音乐手电进行充电测试，充电电压约为4.94V，充电电流约为1.07A，输入功率约为5.28W。
二、纳拓户外12合1雷鸣音乐手电拆解
通过开箱，我们详细了解了纳拓户外12合1雷鸣音乐手电融合了多功能的外观设计，下面进入拆解部分，看看内部结构及硬件配置~

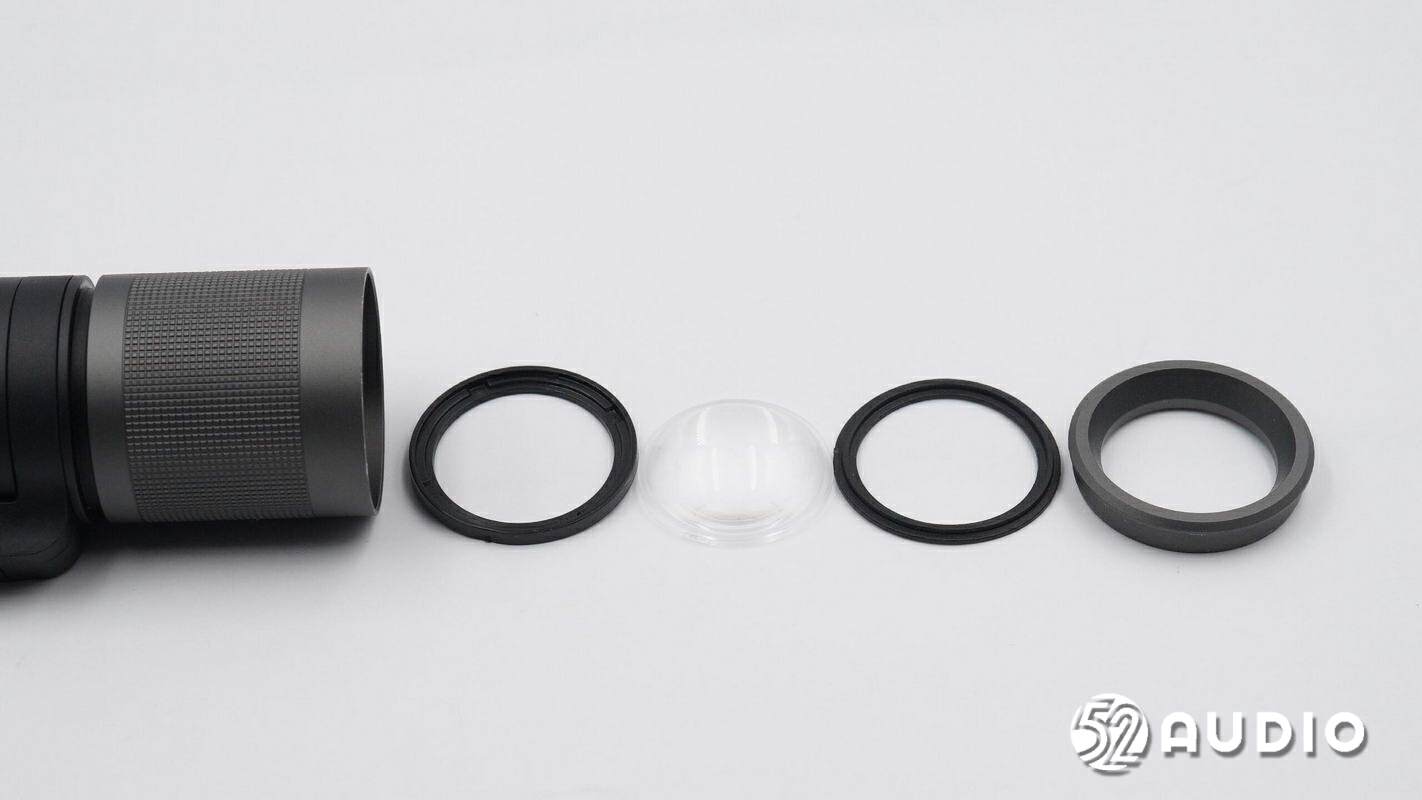

拆解手电顶部主灯，灯罩结构拆解一览。从右至左：铝合金压环、密封胶圈、透镜、透镜定位支架。

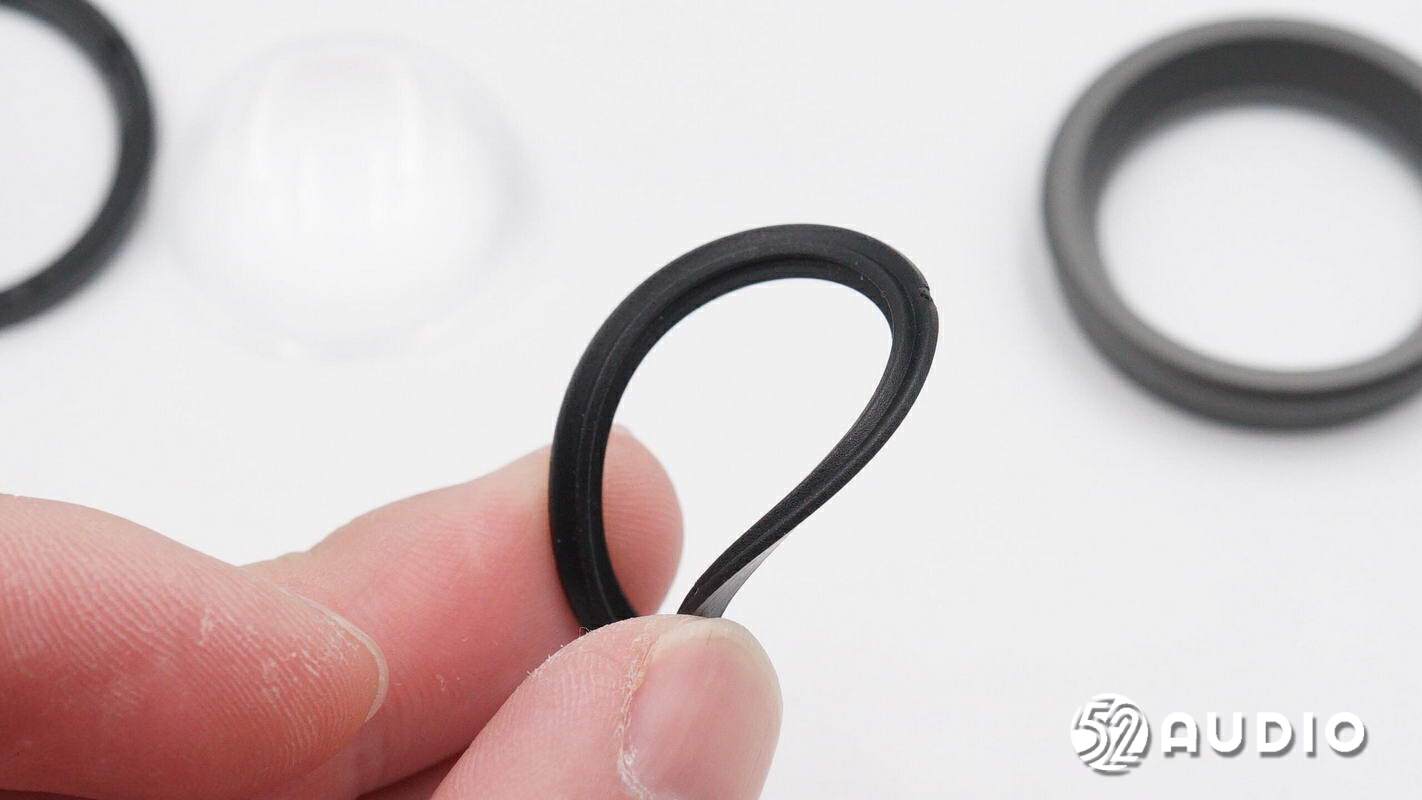

灯罩橡胶垫特写。

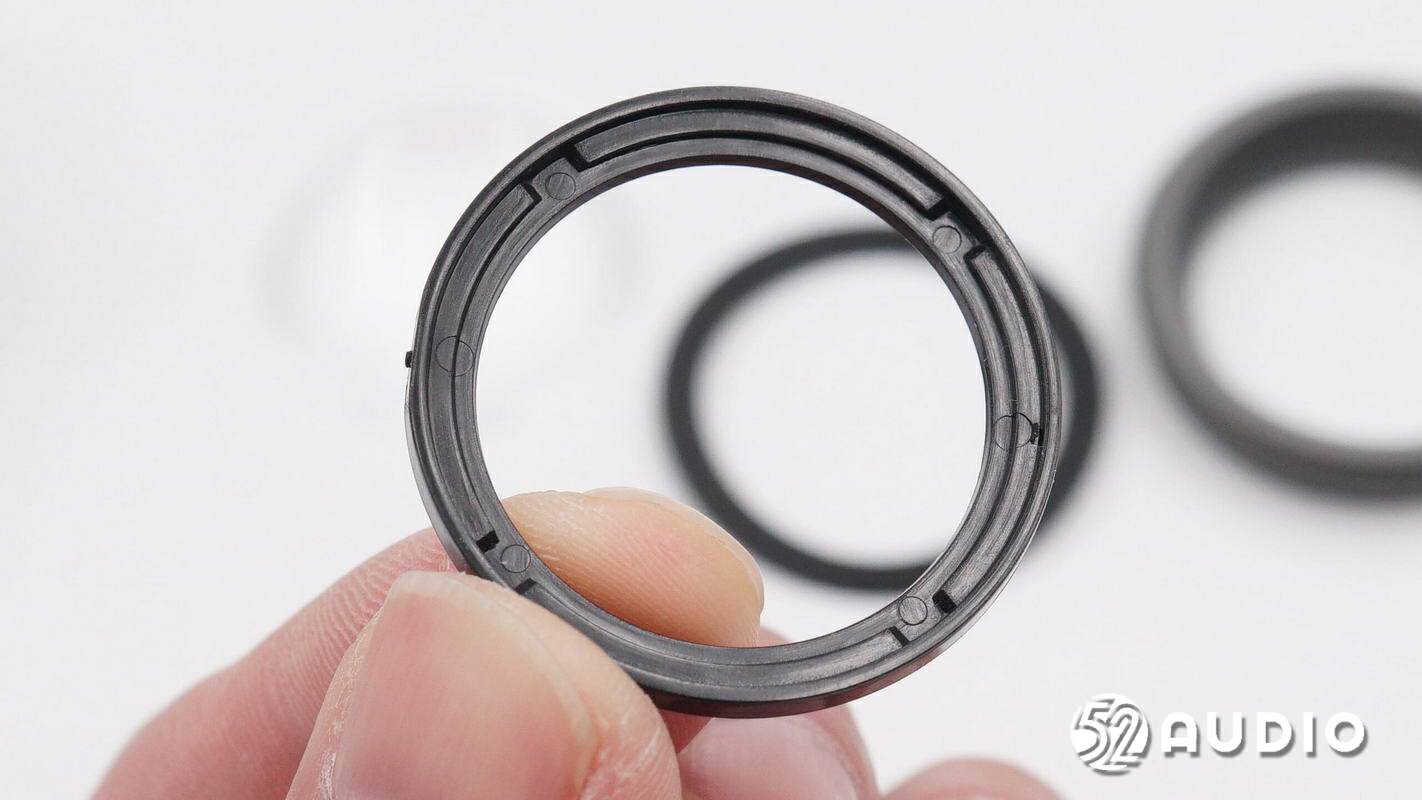

透镜定位支架特写。

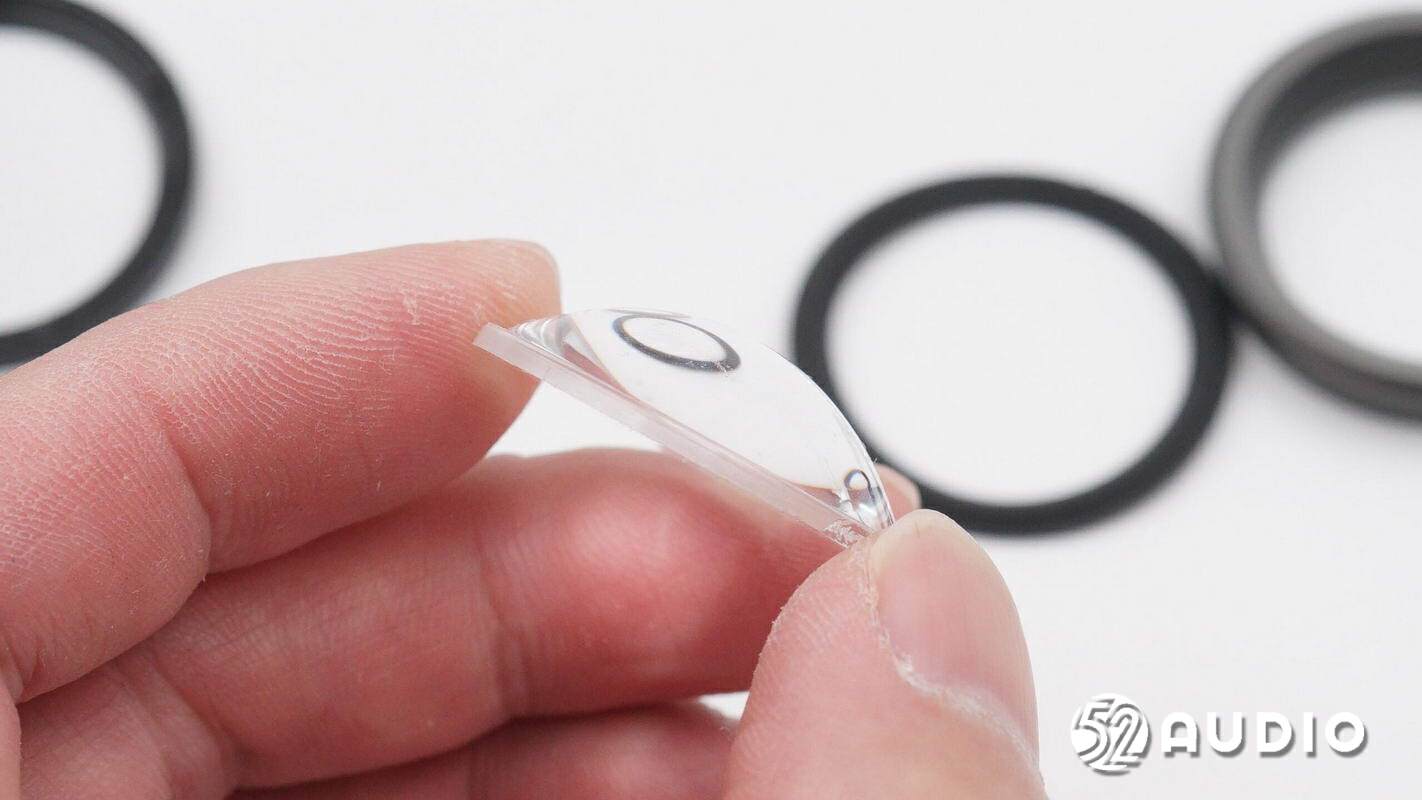

透镜特写。

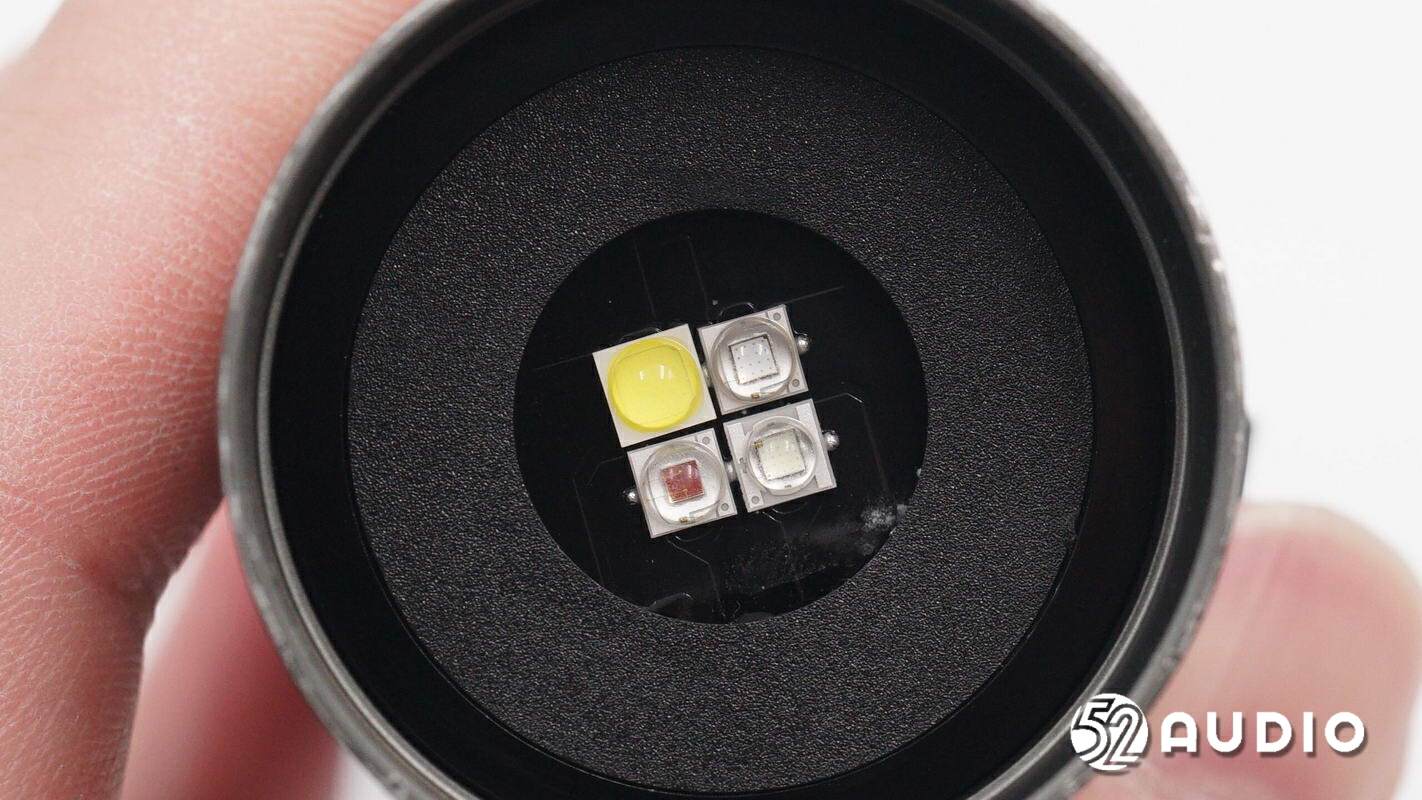

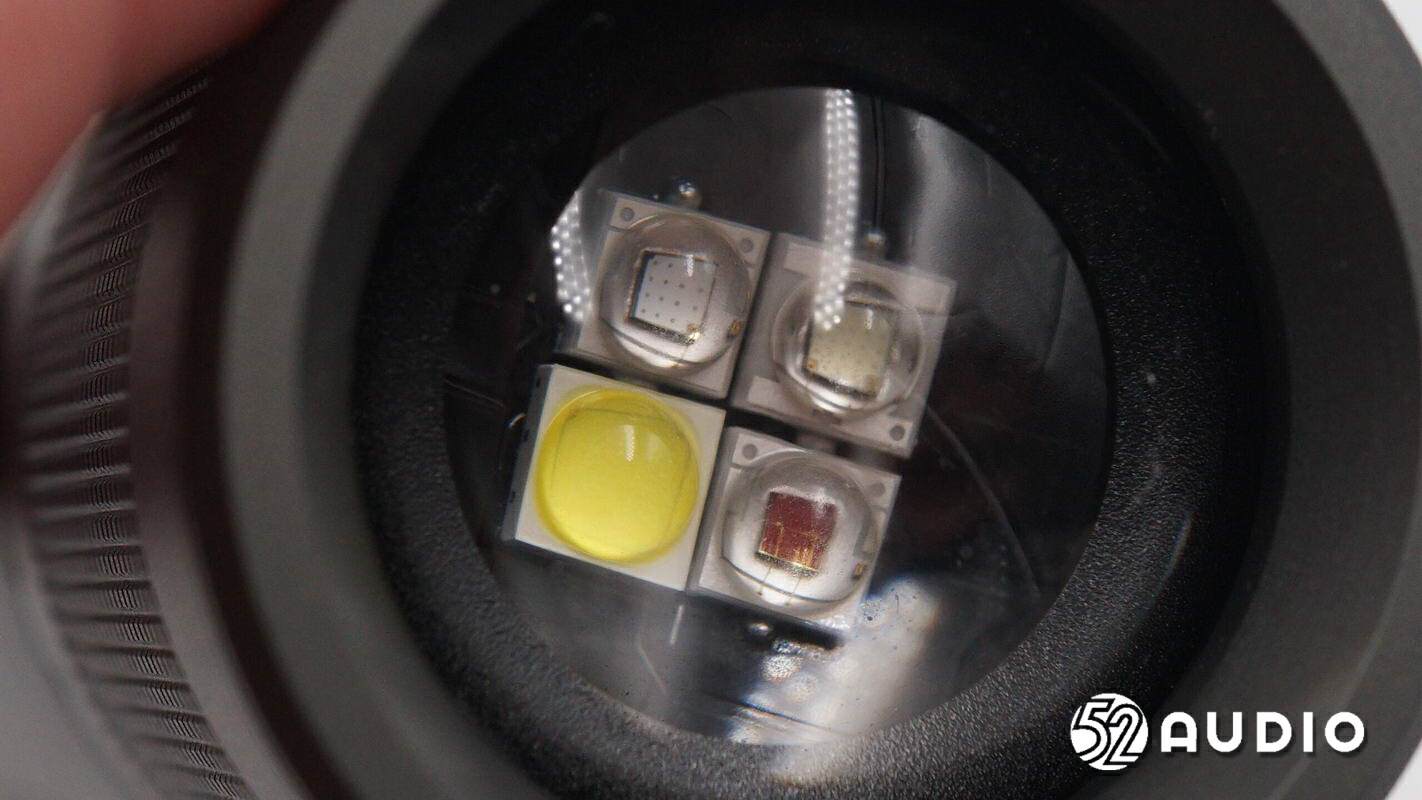

主灯内部结构一览，四颗RGB LED灯珠外围设置有环形塑料压环。

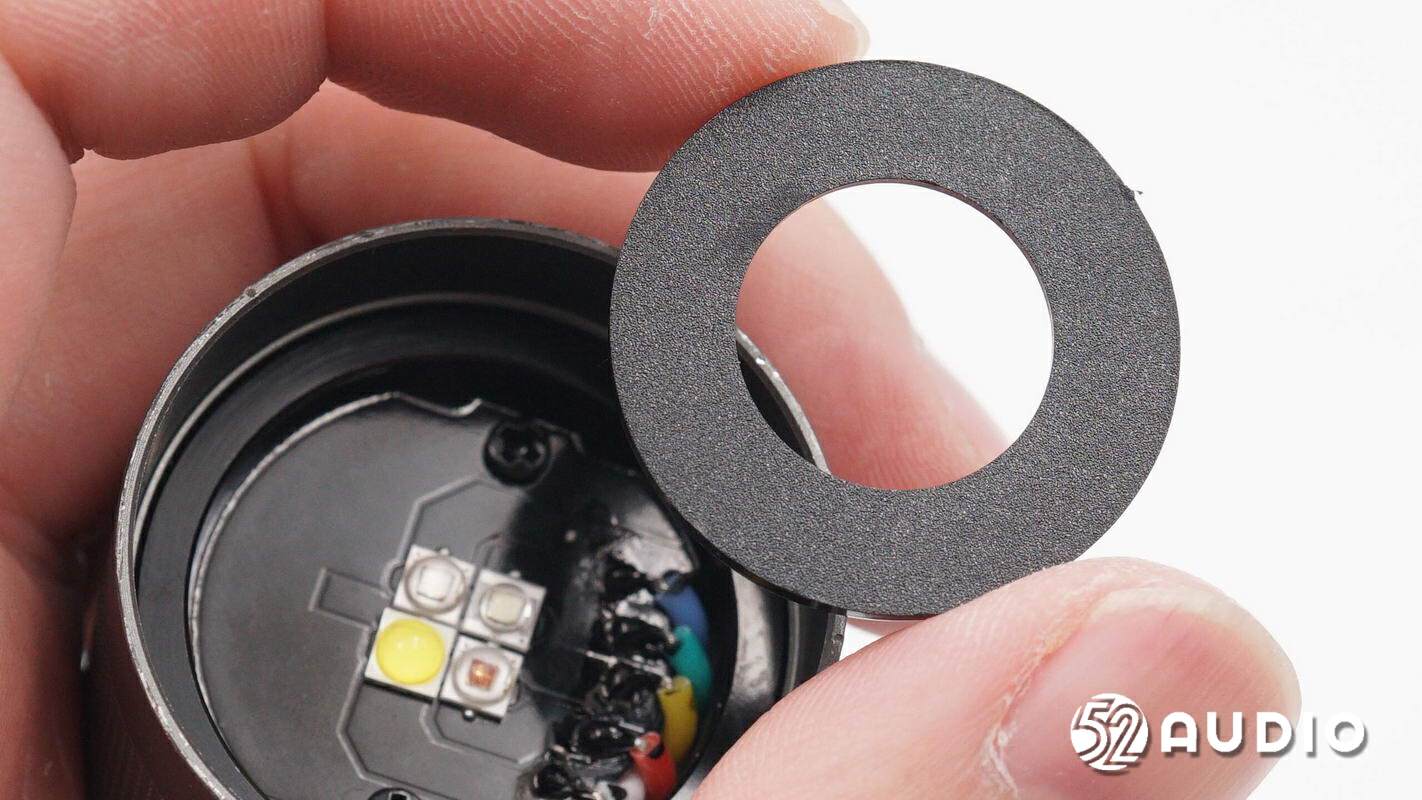

取出环形塑料压环。

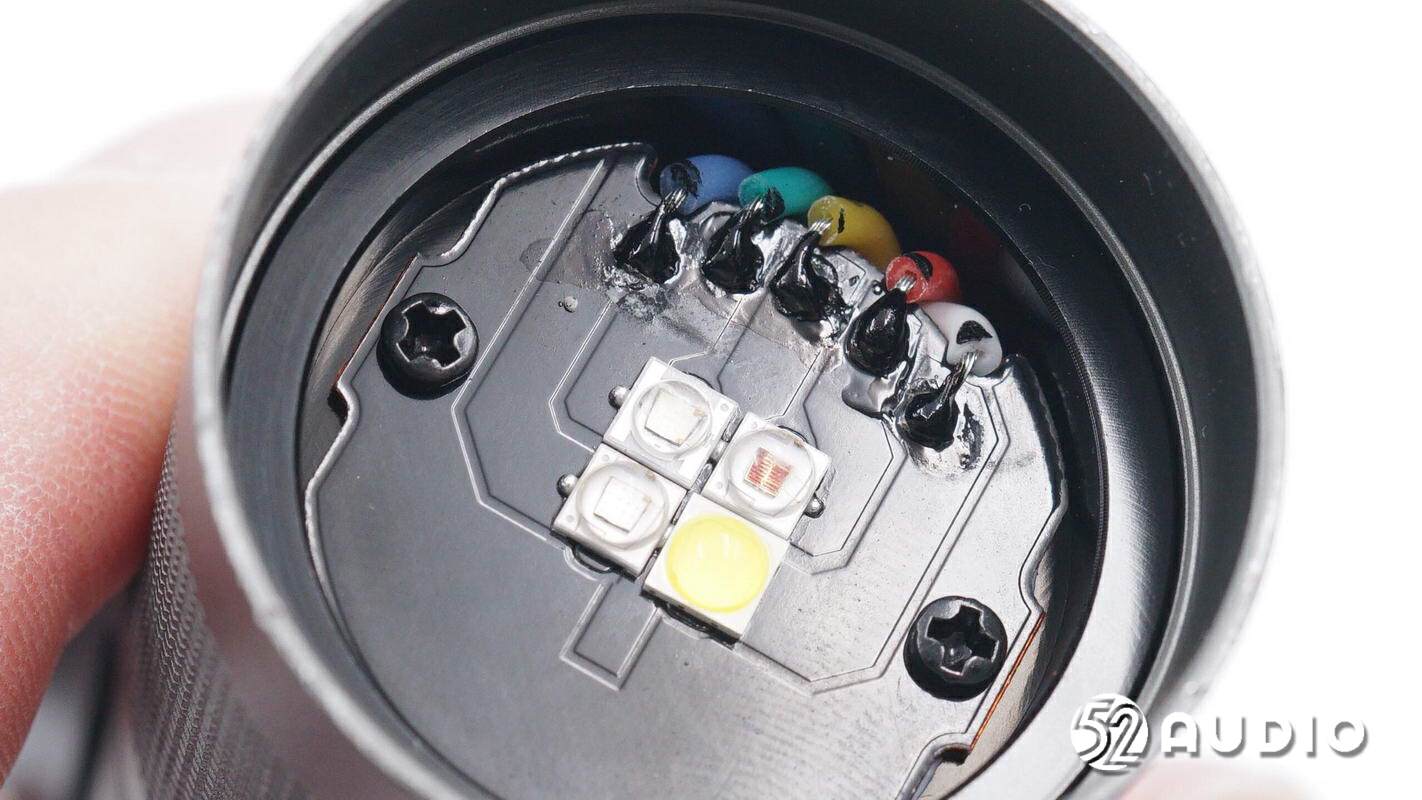

下方LED基板通过螺丝固定，导线焊接打胶防护。
卸掉螺丝，掀开基板，下方设置有金属散热仓。

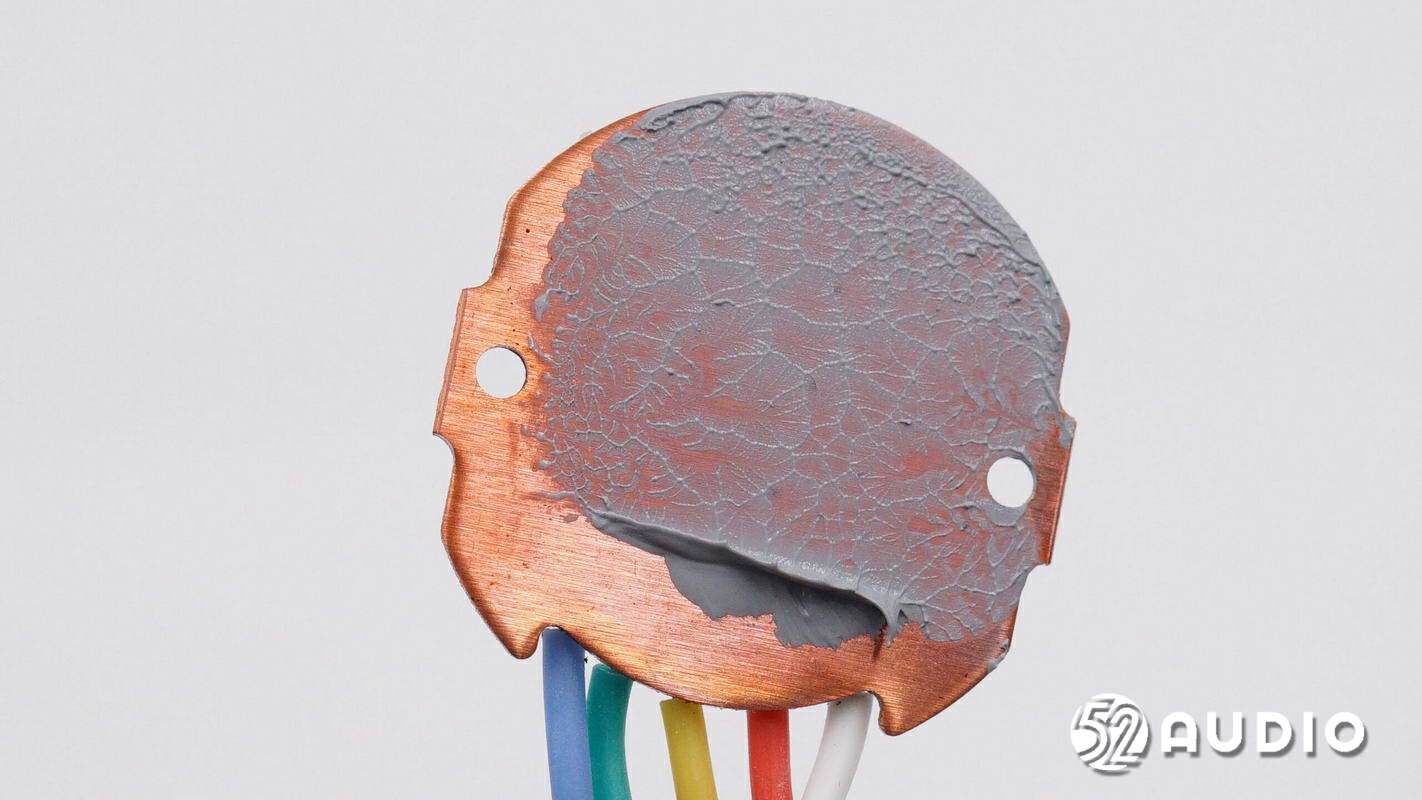

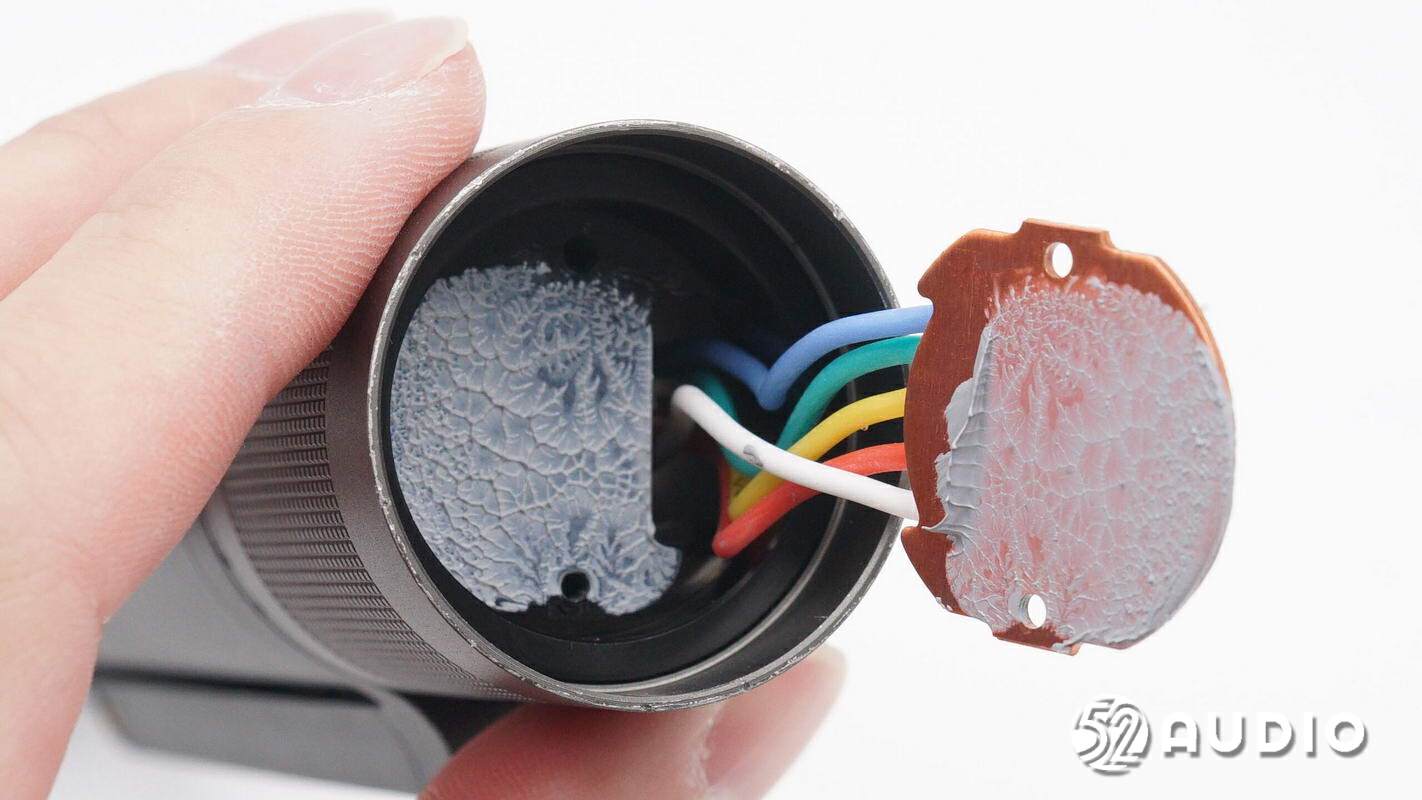

紫铜基板背面特写，涂有散热硅脂，将热量传导到金属外壳。

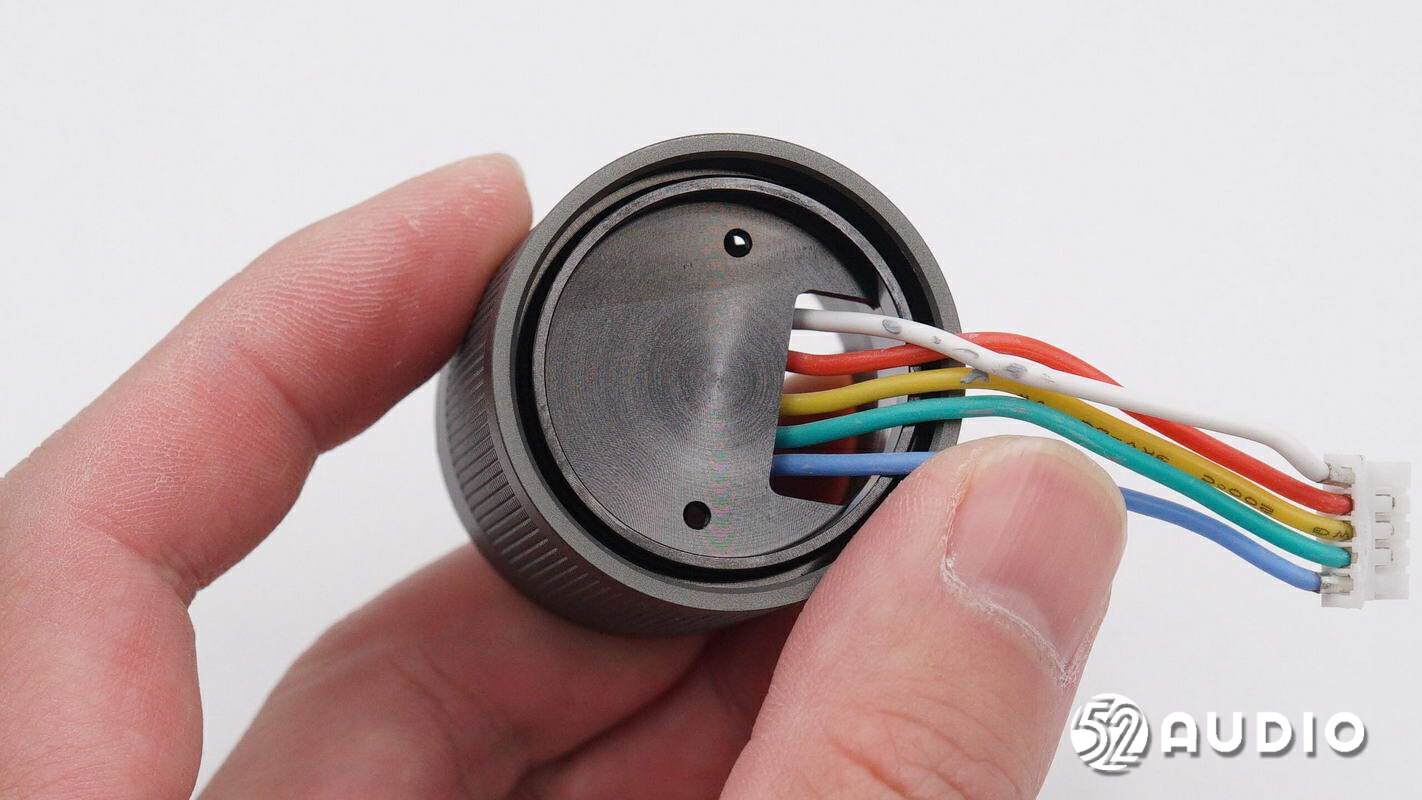

拔掉导线插头，分离主灯腔体。
腔体内侧结构一览。

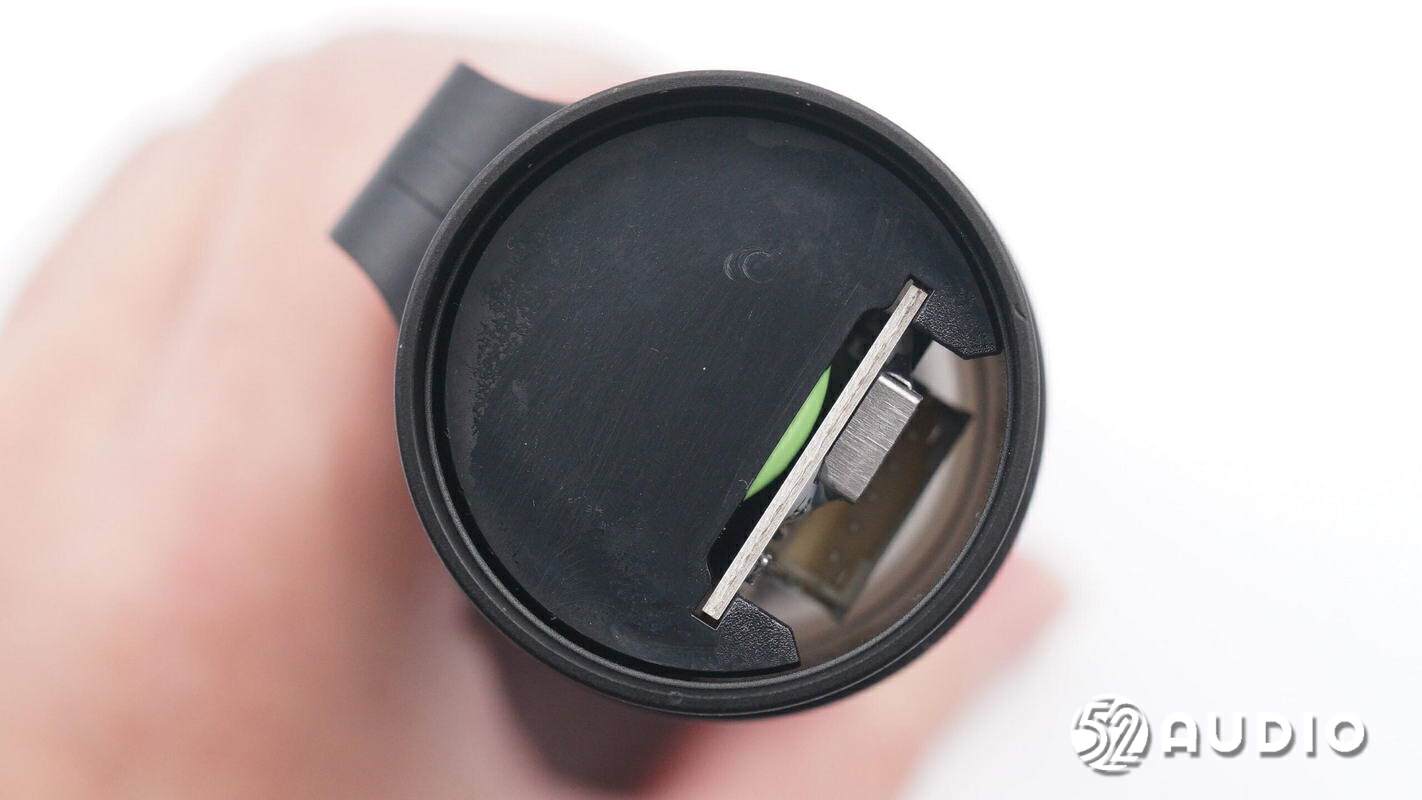

手电握柄顶部结构一览，透过开孔开一看到主板单元。

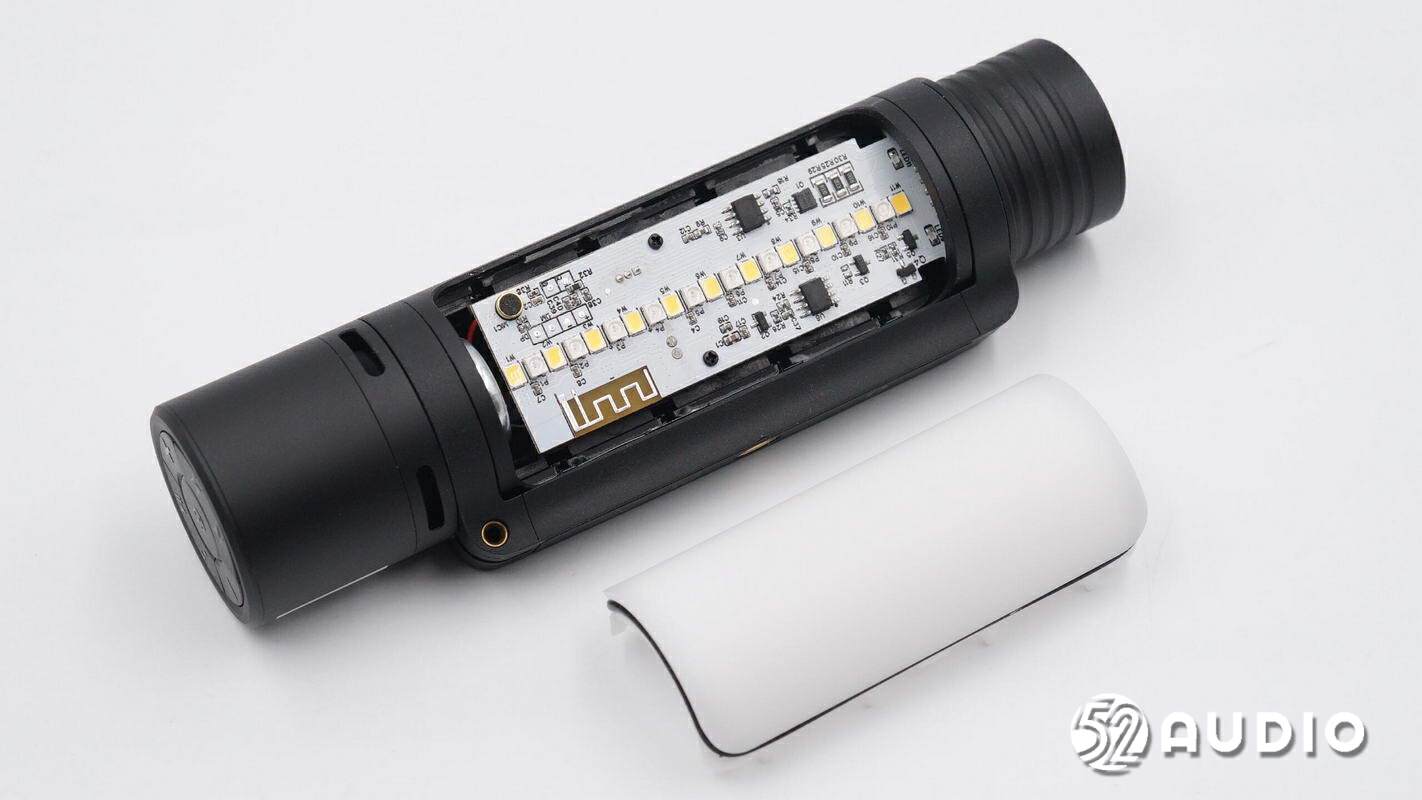

取掉侧灯的灯罩。

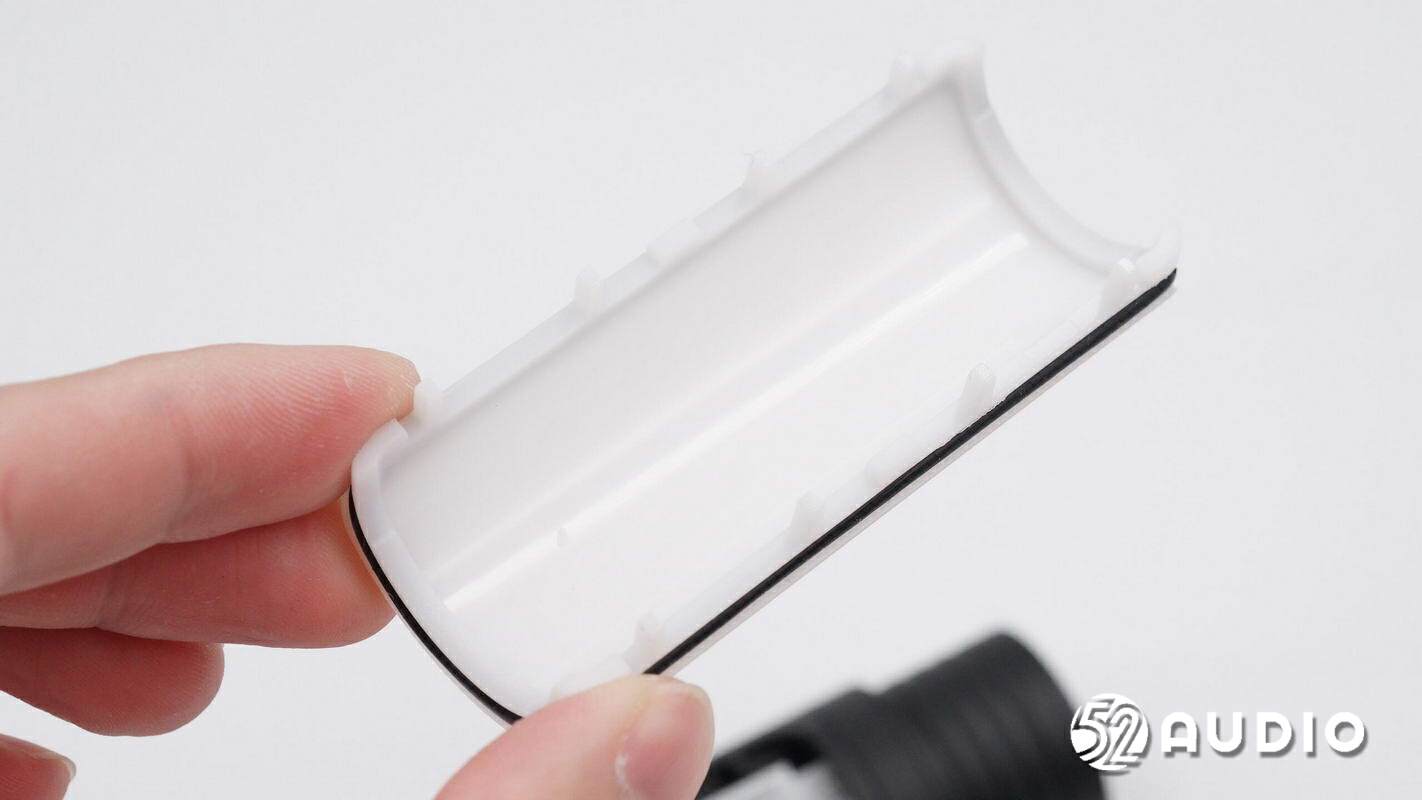

灯罩内侧结构一览，通过卡扣与手电外壳固定。

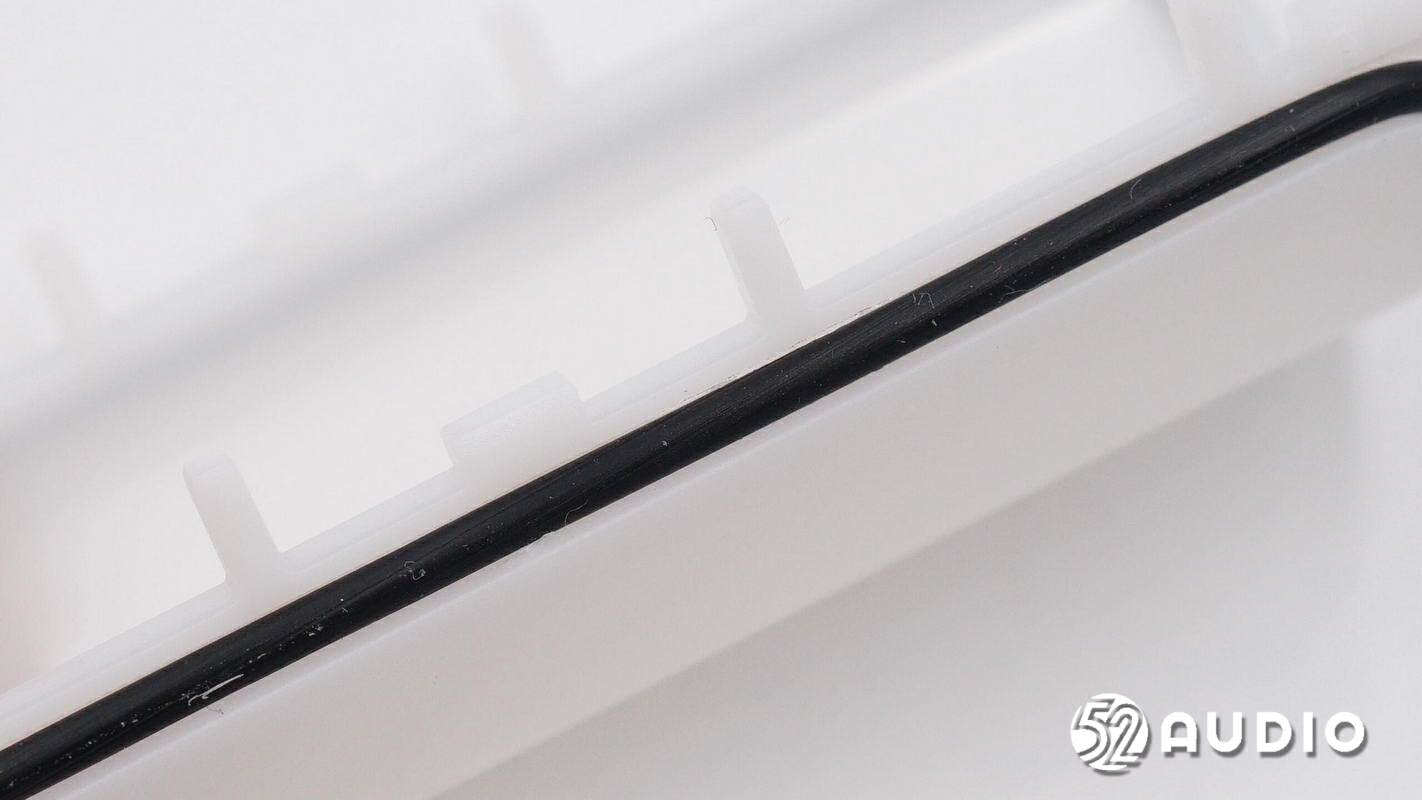

灯罩边缘设计有橡胶圈，起到密封防水的作用。
主板单元结构一览，通过螺丝固定。

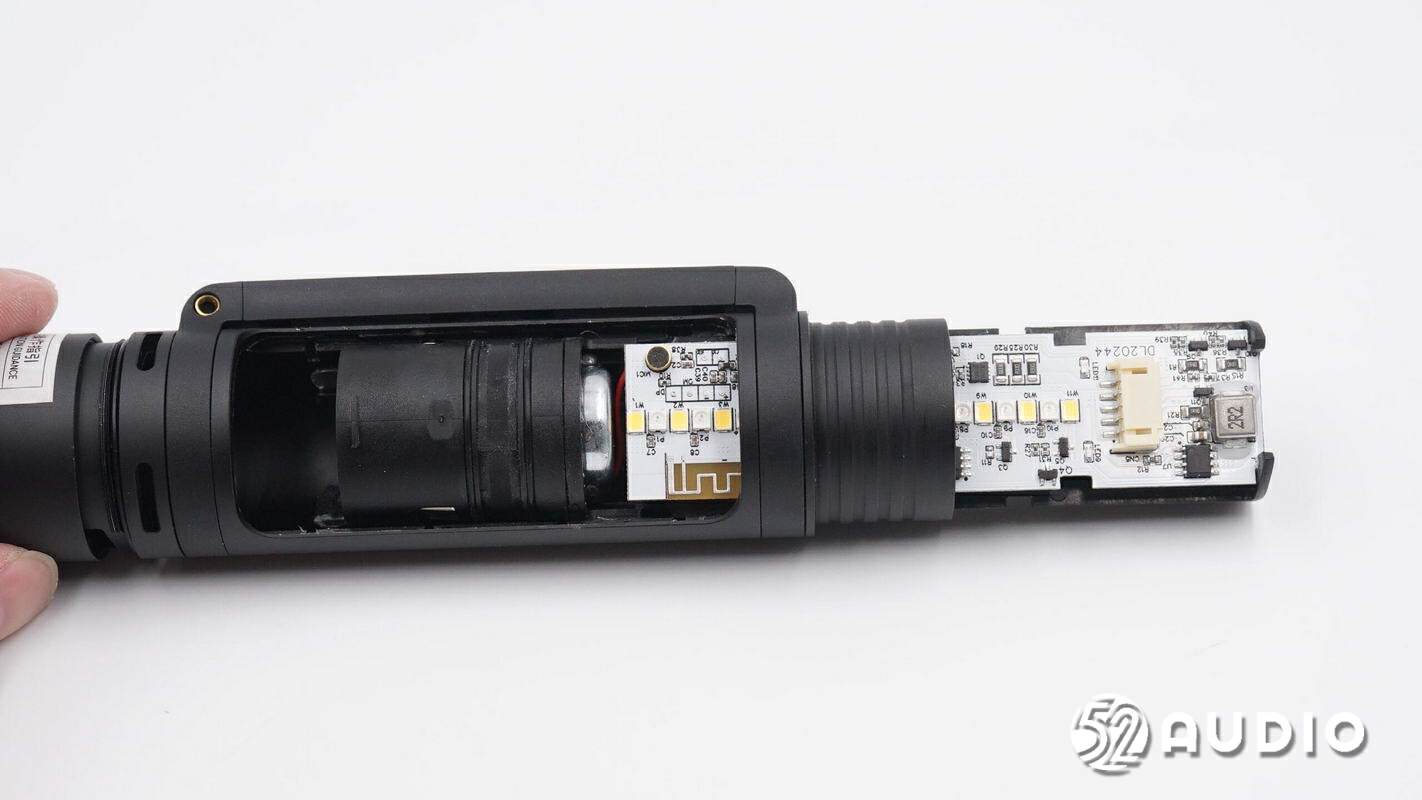

卸掉螺丝，抽出主板，主板末端通过导线连接扬声器及隐藏式的充放电接口。

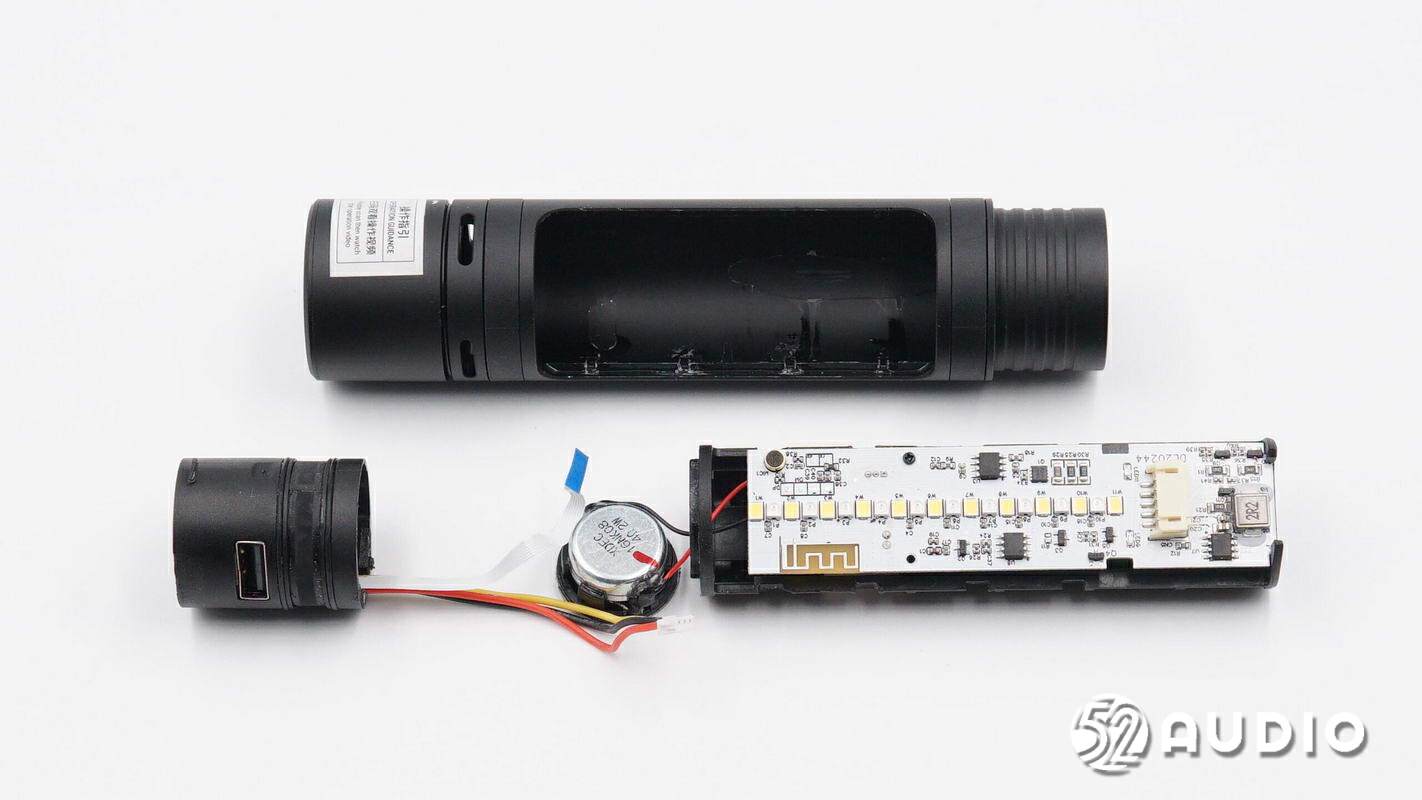

纳拓户外12合1雷鸣音乐手电握柄内部主要组件拆解一览。

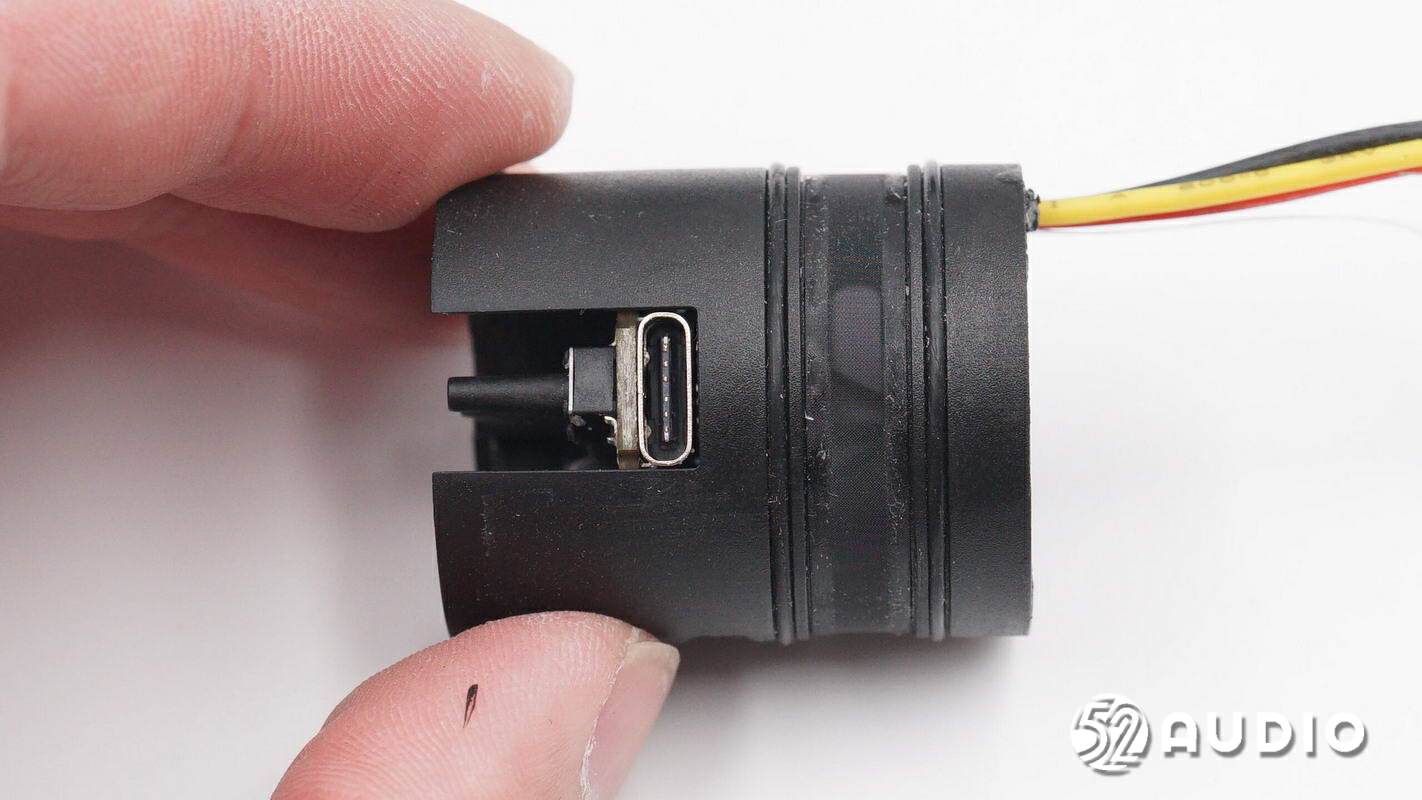

手电内部腔体一侧结构一览，内部小板上设置Type-C充电接口，右侧有两道防尘防水胶圈。

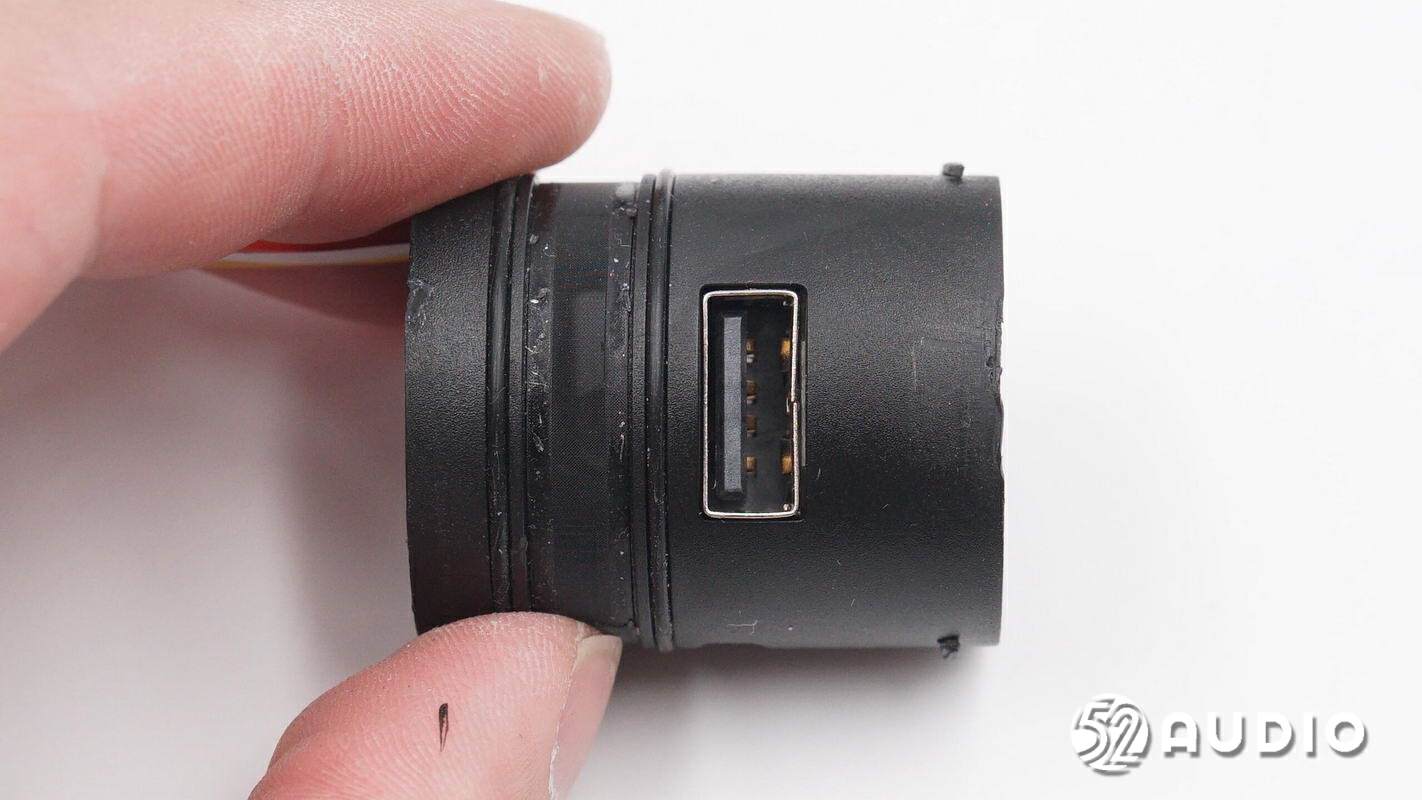

腔体另外一侧结构一览，固定USB-A输出电源接口。
腔体内部小板结构一览，通过螺丝固定。
腔体另外一端是扬声器的音腔结构，内设导音锥，实现360°发声。
卸掉螺丝，取出小板。背面导线连接主板，设置有UAS-A和Type-C母座。

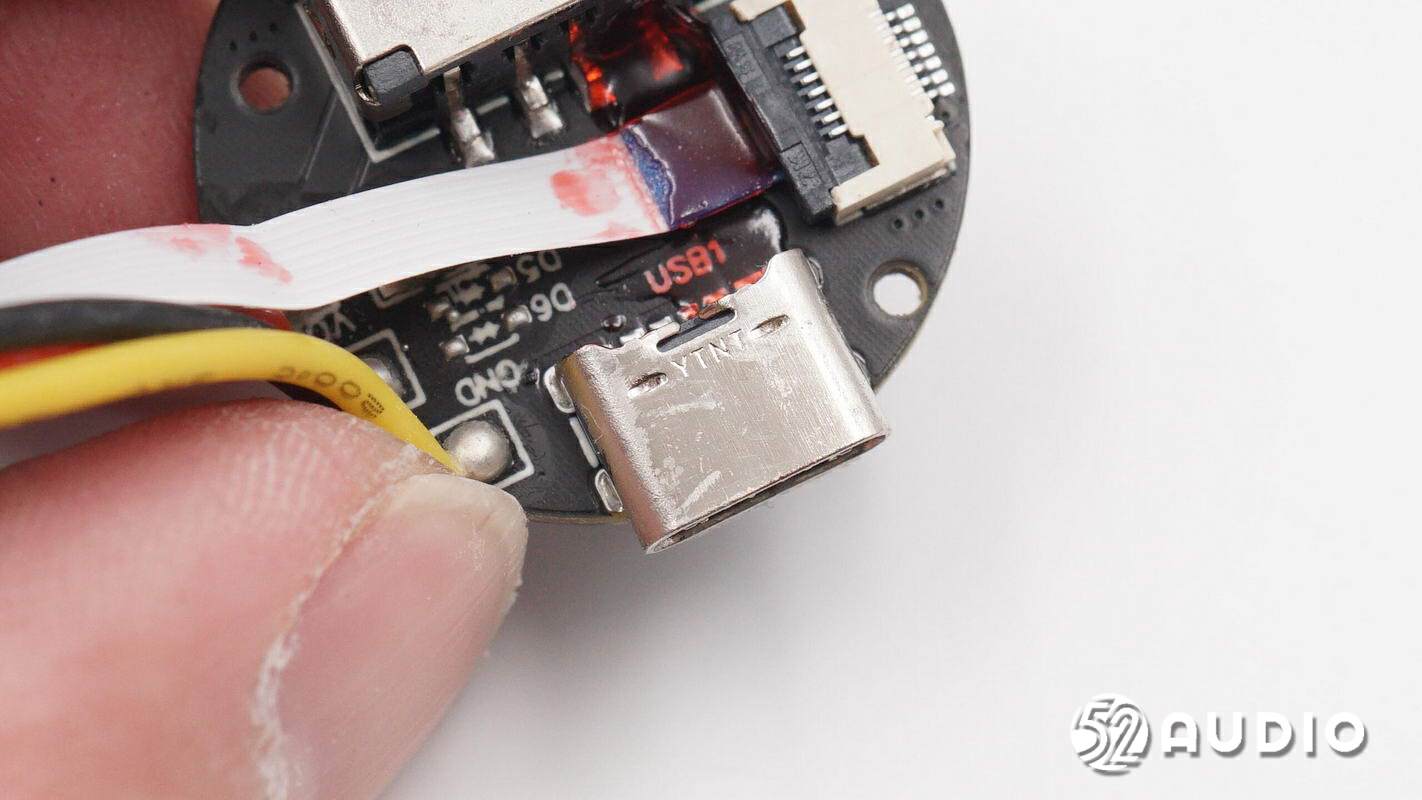

Type-C充电母座来自Y*NTT**意泰。

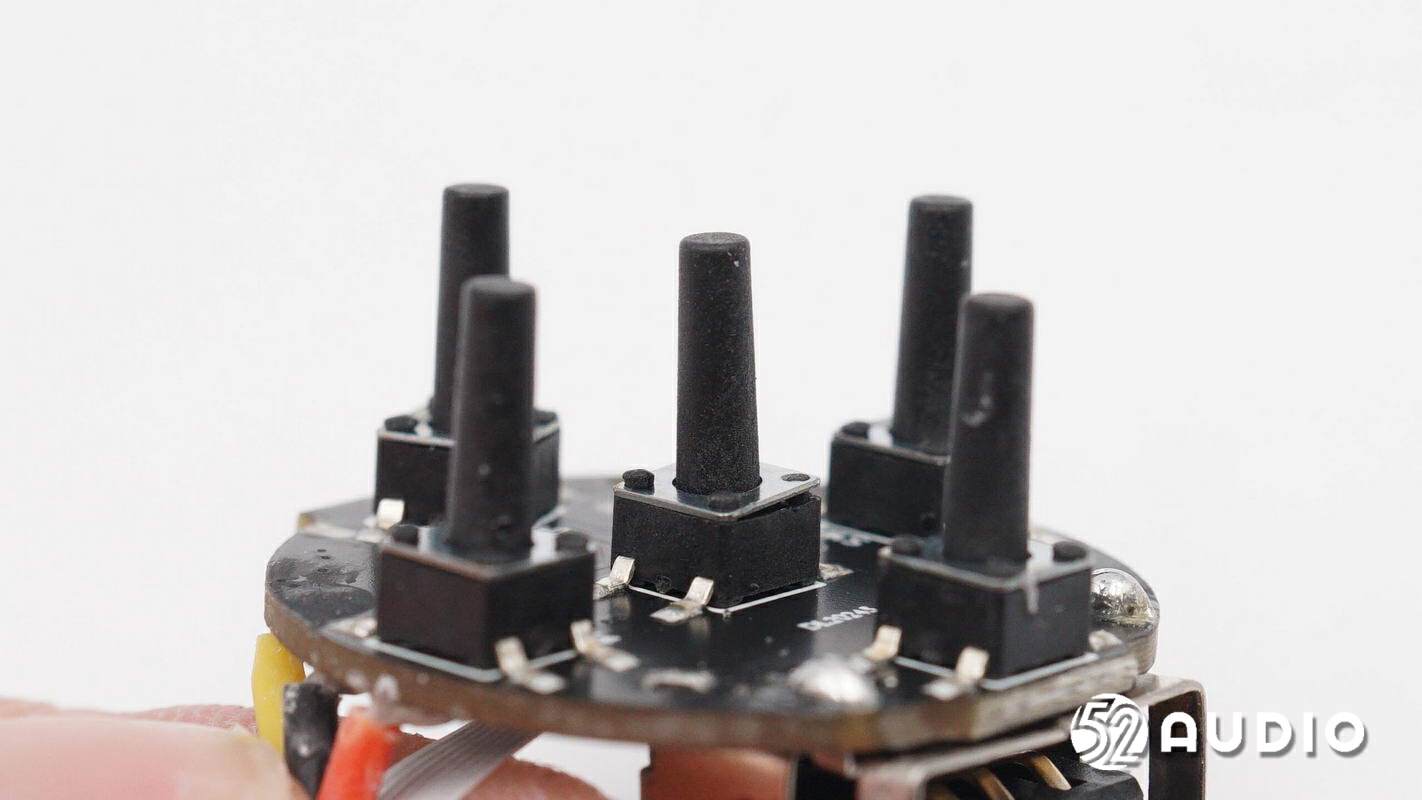

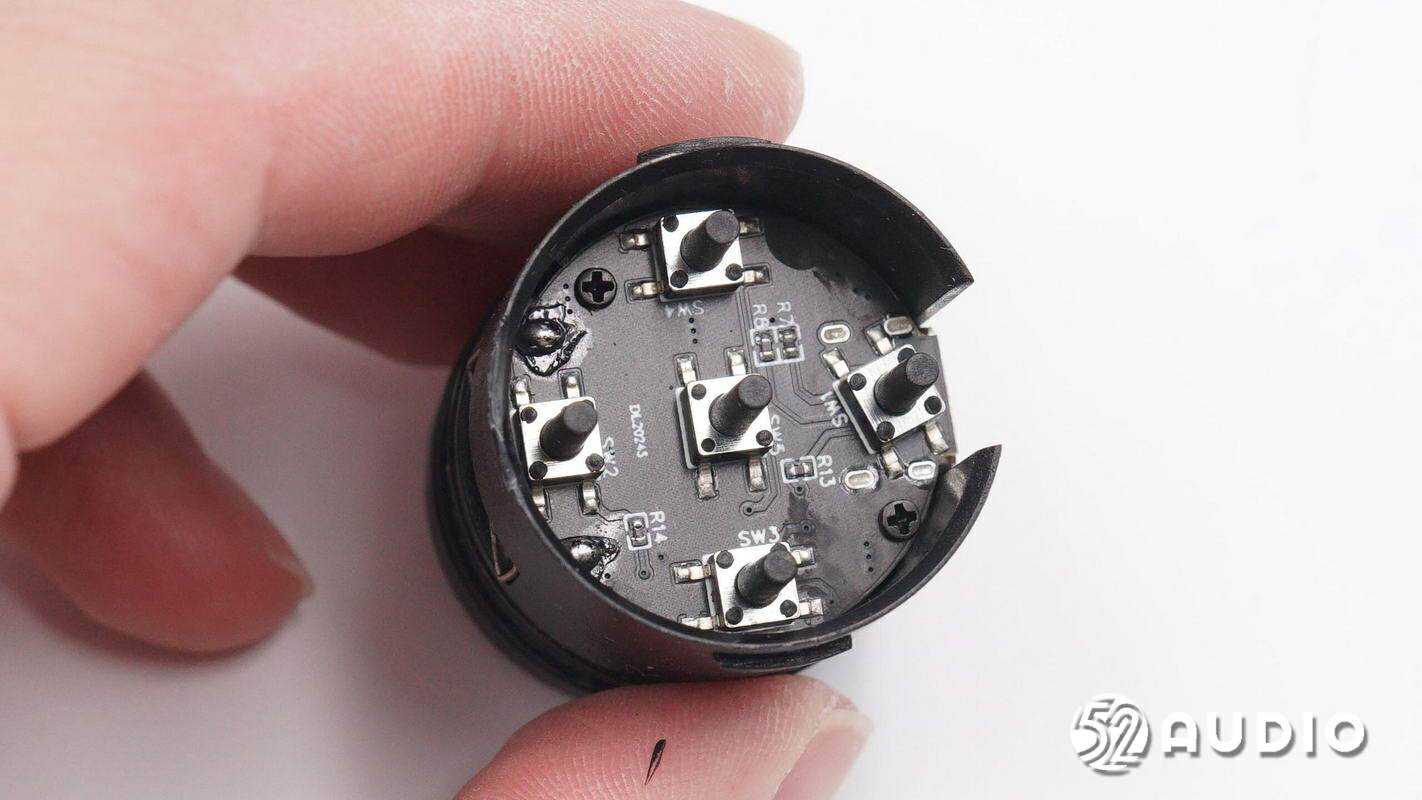

小板正面5颗功能按键，拥有较长的键杆，连接到手柄外壳底部。

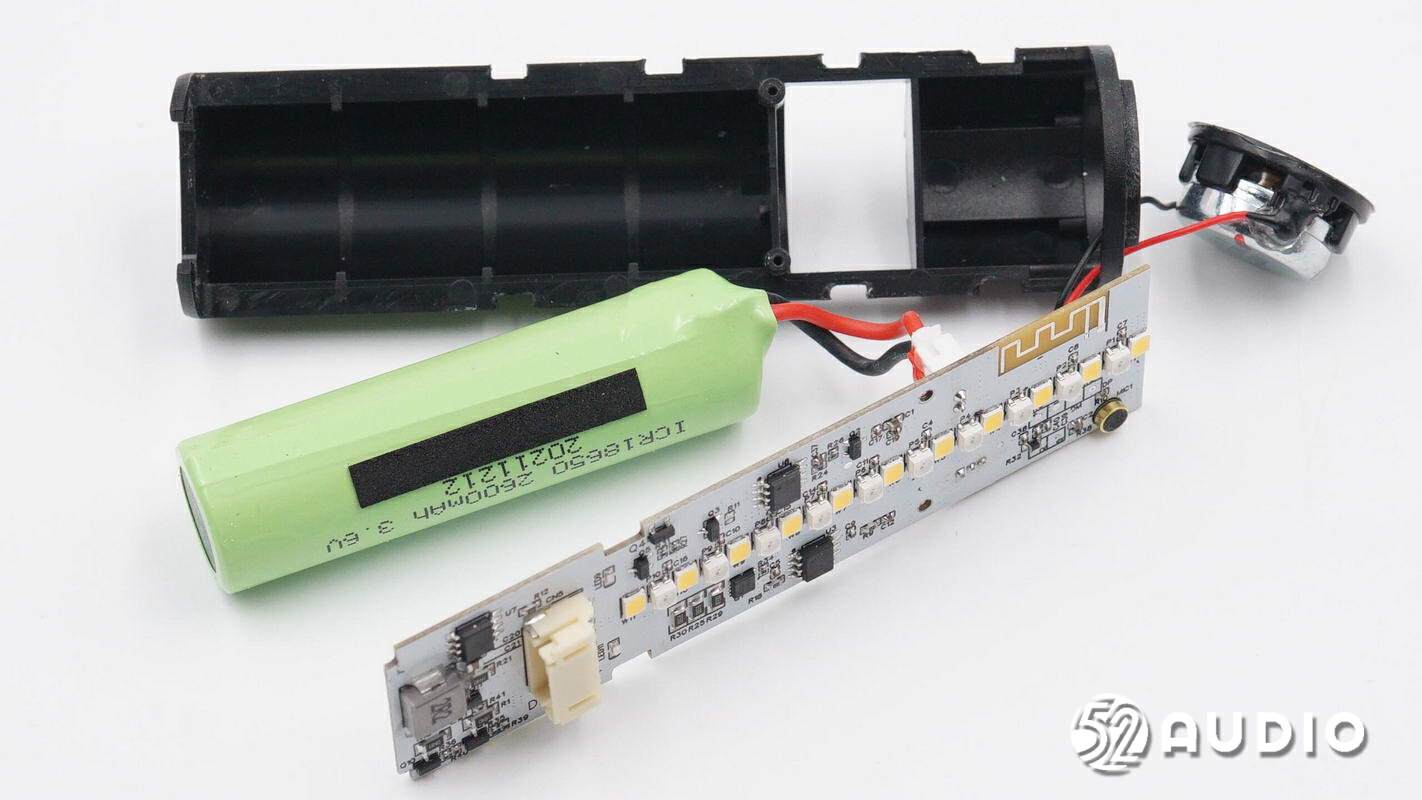

取出框架上的主板和框架内的电池。

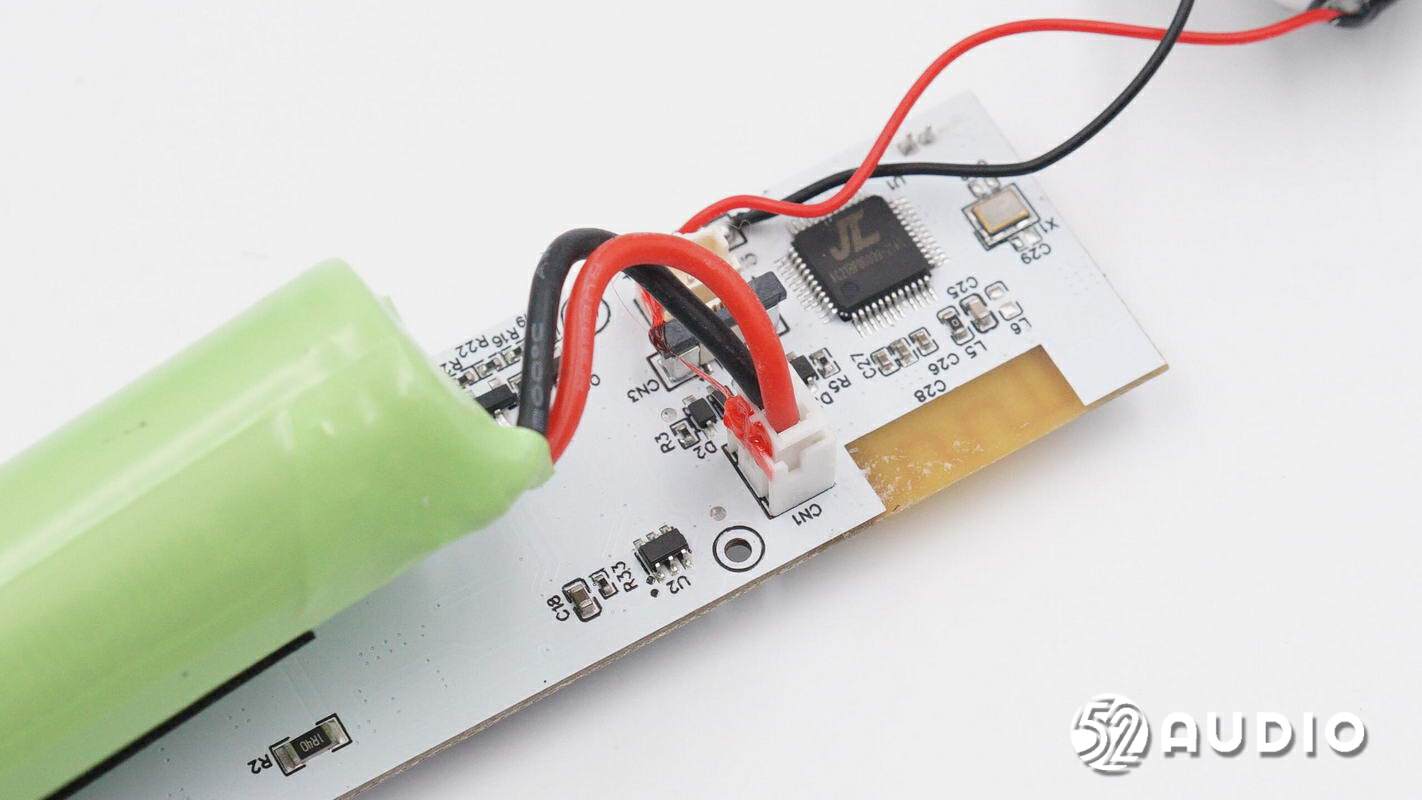

电池导线通过插座连接到主板。

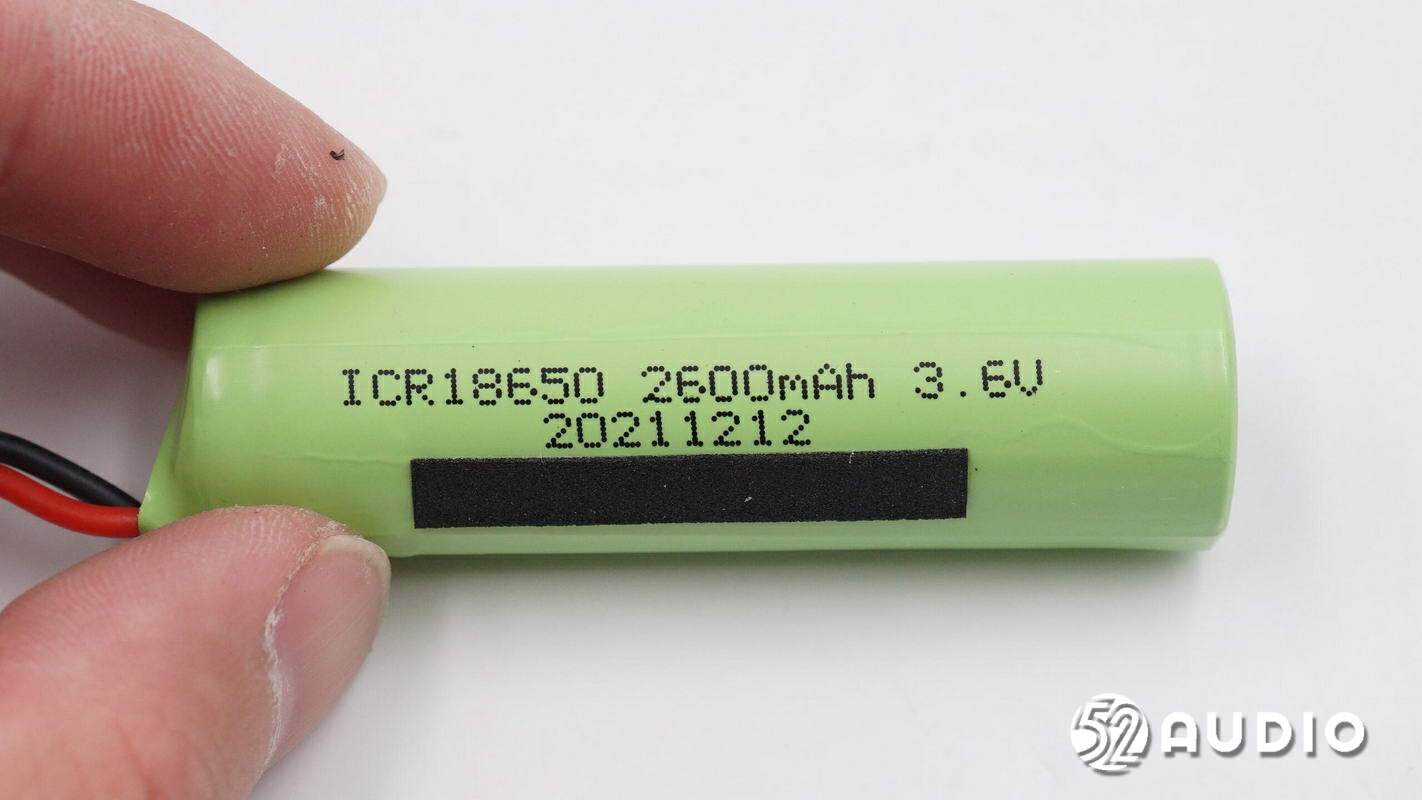

内置圆柱形锂电池型号：ICR18650，容量：2600mAh，电压：3.6V。

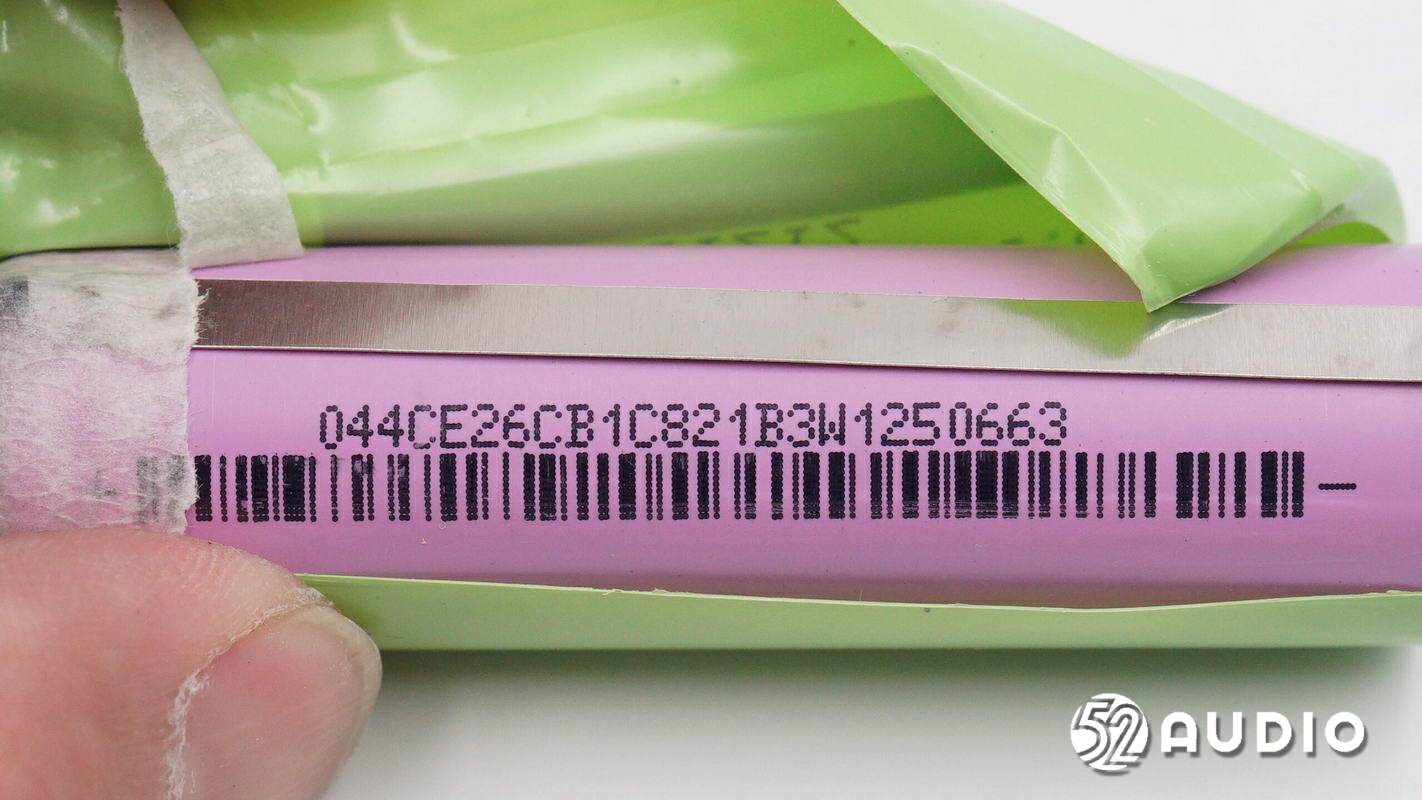

撕开外部绿色塑胶保护皮，内部电芯上丝印条形码。
电池一端与导线连接，覆盖有绝缘青稞纸二次绝缘防护。
手电内置的扬声器正面振膜特写。

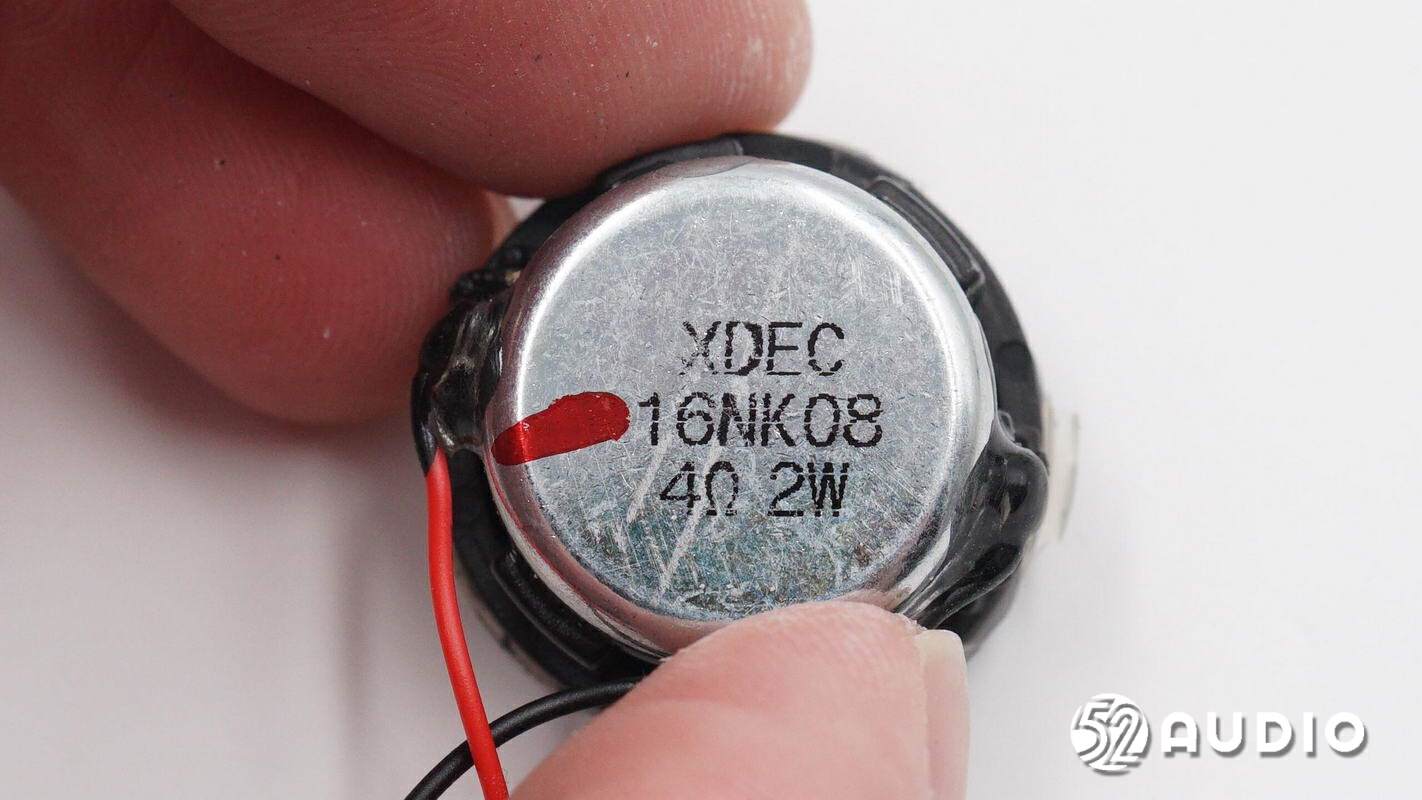

扬声器背部T铁特写，丝印型号16NK08，阻抗：4Ω，功率：2W。

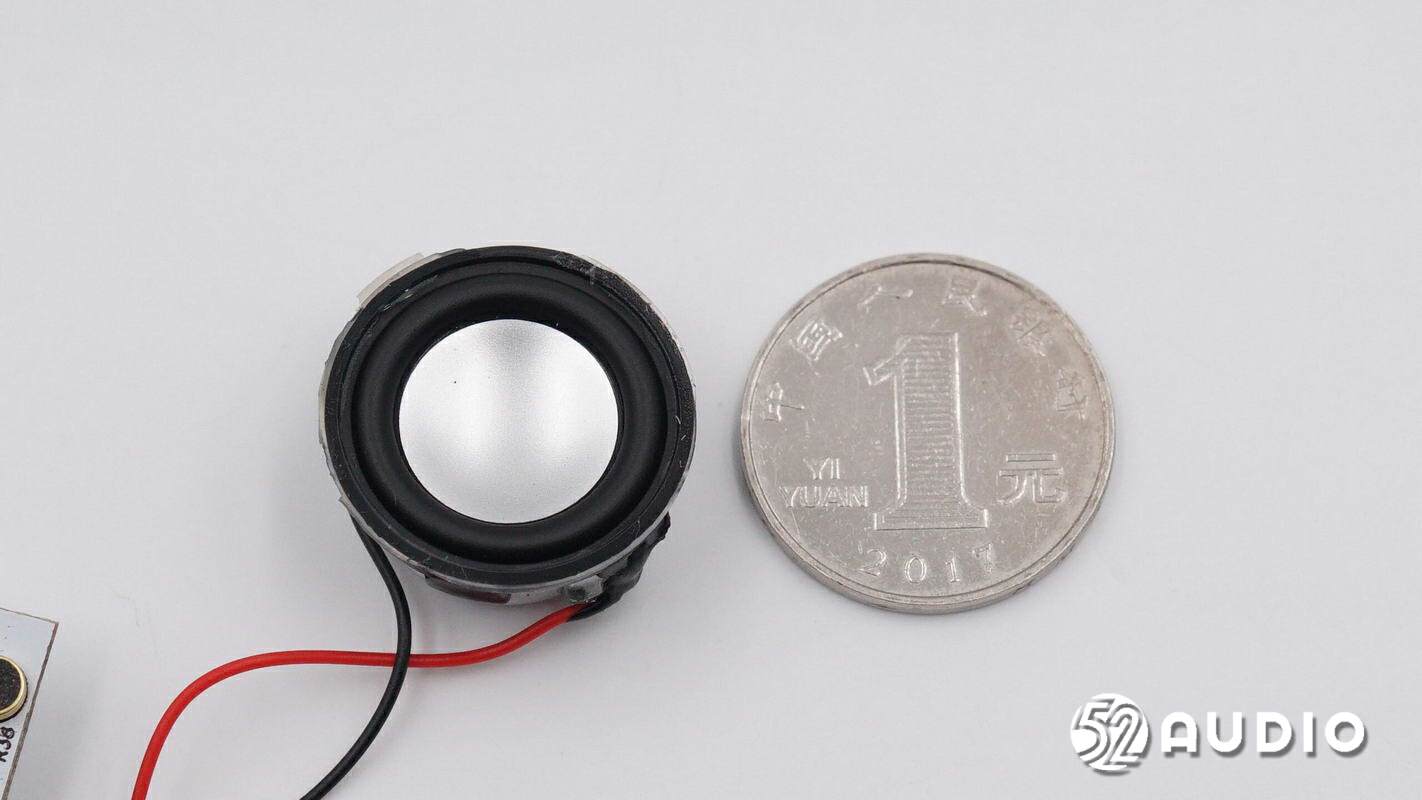

扬声器与一元硬币大小对比。
主板一侧电路一览，设置21颗LED灯珠。

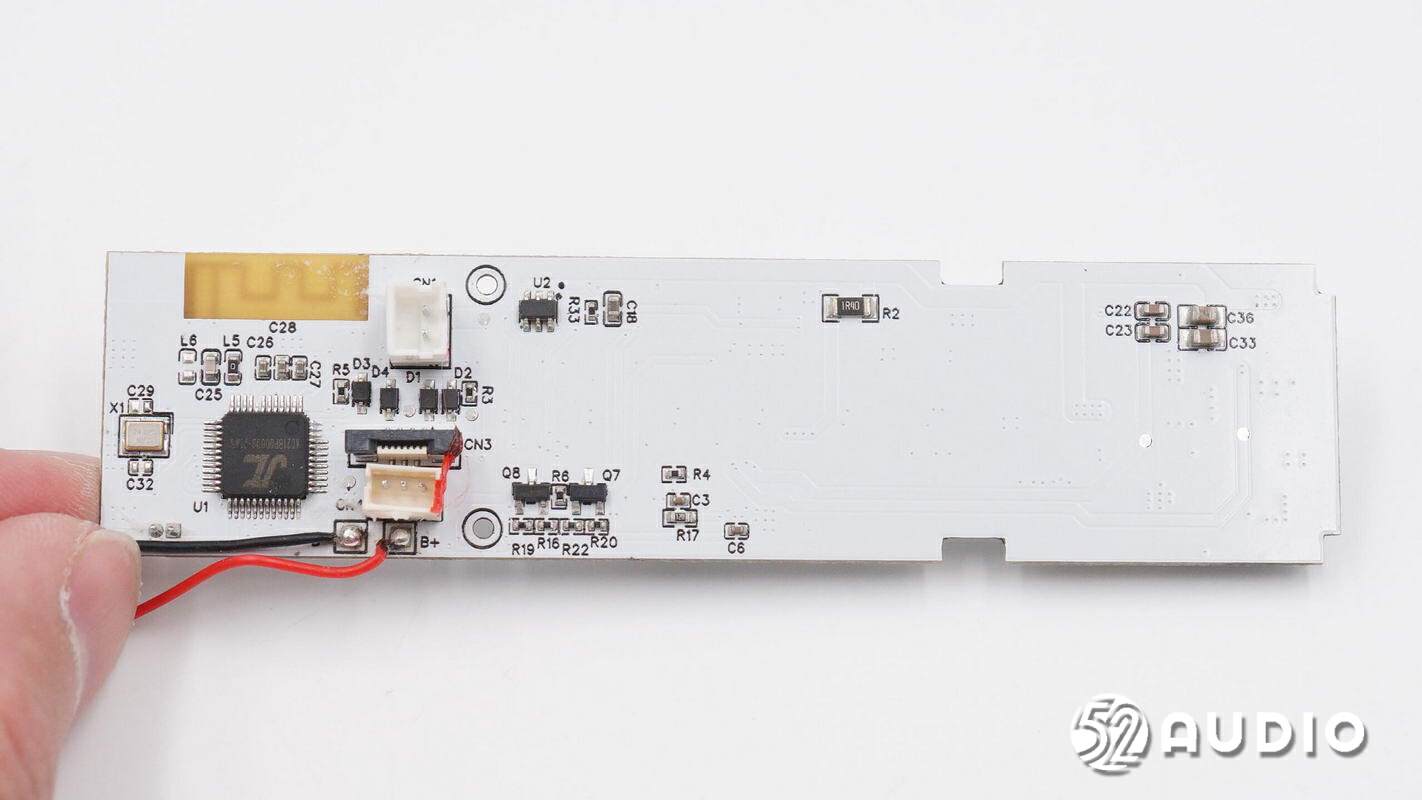

主板另外一侧电路一览。

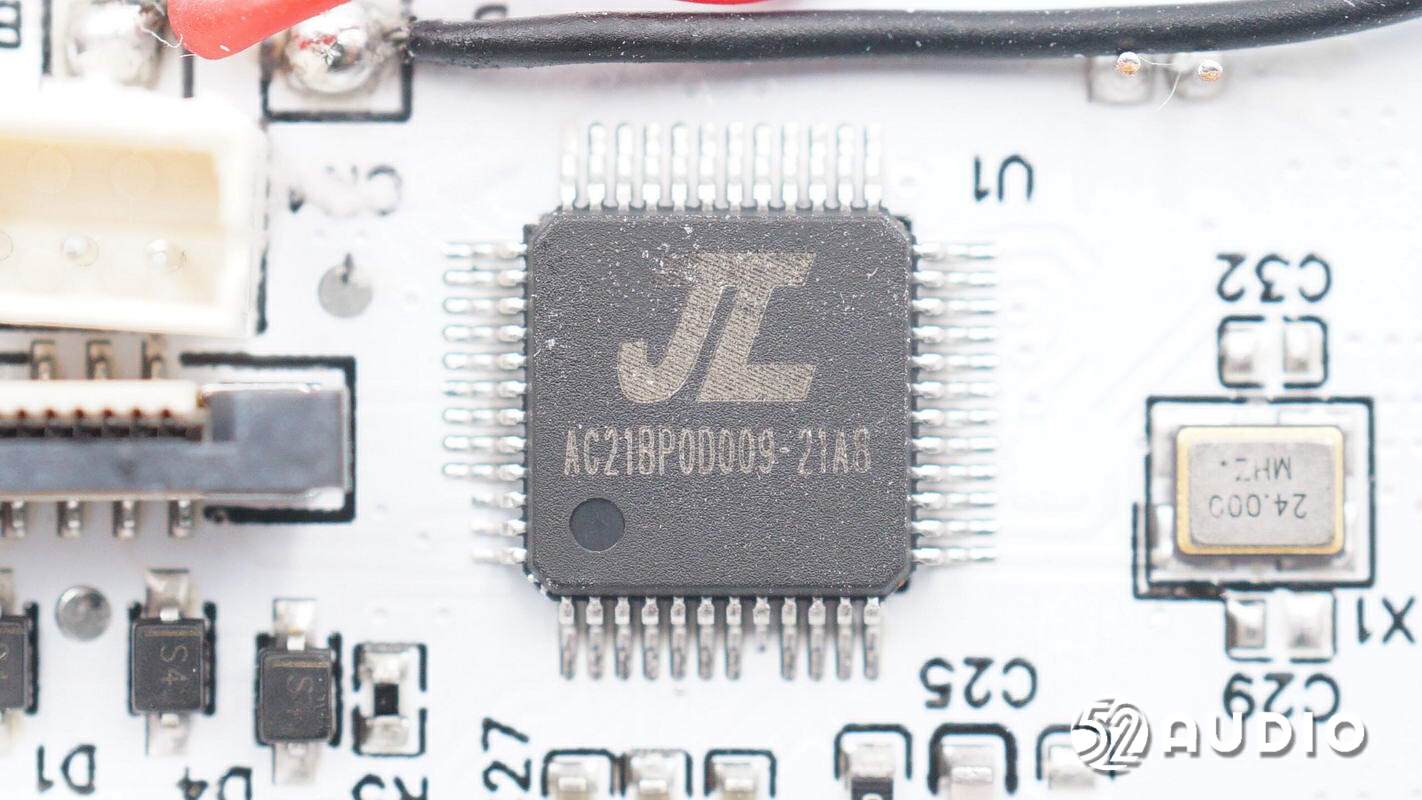

JL杰理AC6921A蓝牙音频SoC，内置高性能32位RISC CPU，支持DSP指令，拥有灵活的I/O和丰富的外围功；芯片完全集成无线电和基带，符合蓝牙V5.0+BR+EDR+BLE规范。
据我爱音频网拆解了解到，目前已有漫步者、小度、QCY、魔声、Ulanzi、奋达、Tezo、飞利浦、摩托罗拉、亚马逊、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理的蓝牙音频方案。

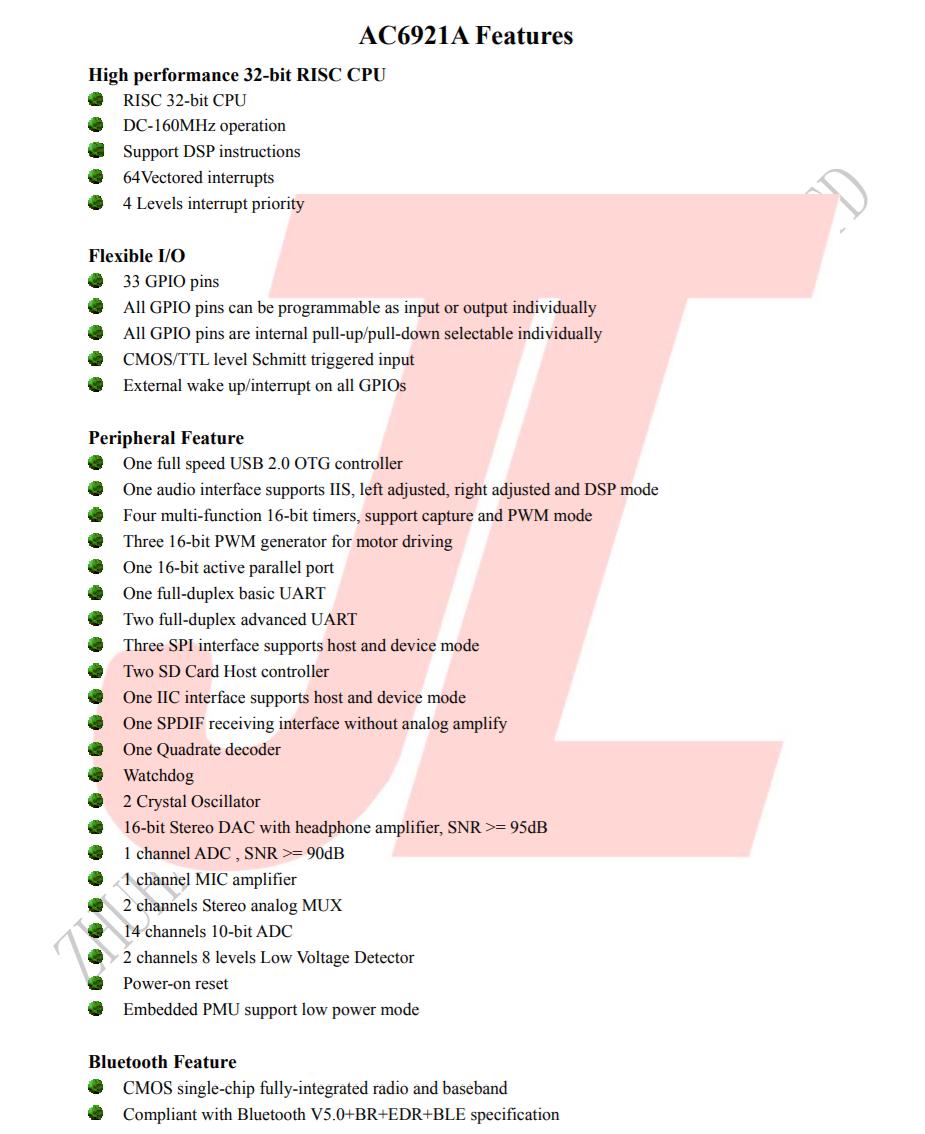

JL杰理AC6921A详细资料图。

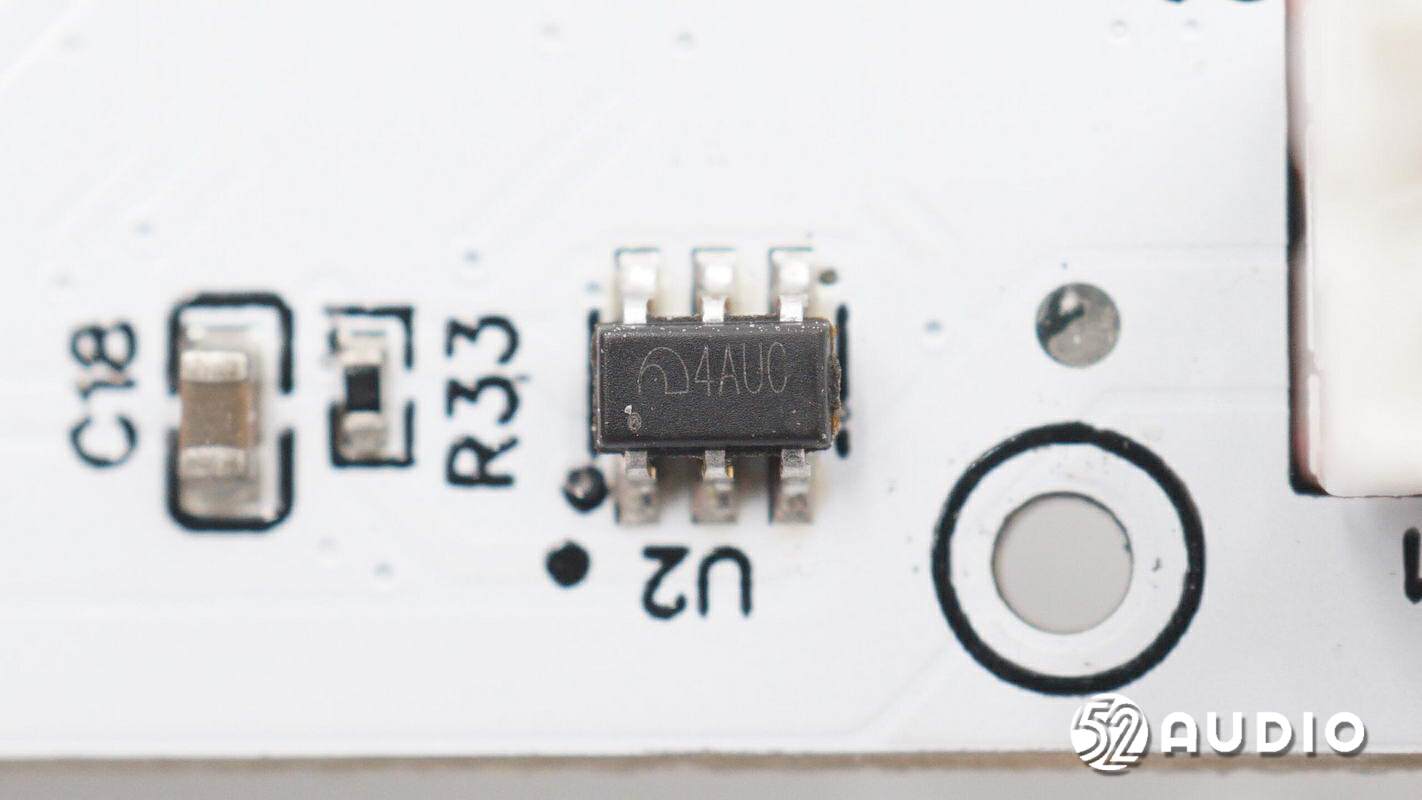

微盟丝印4AUC的IC。

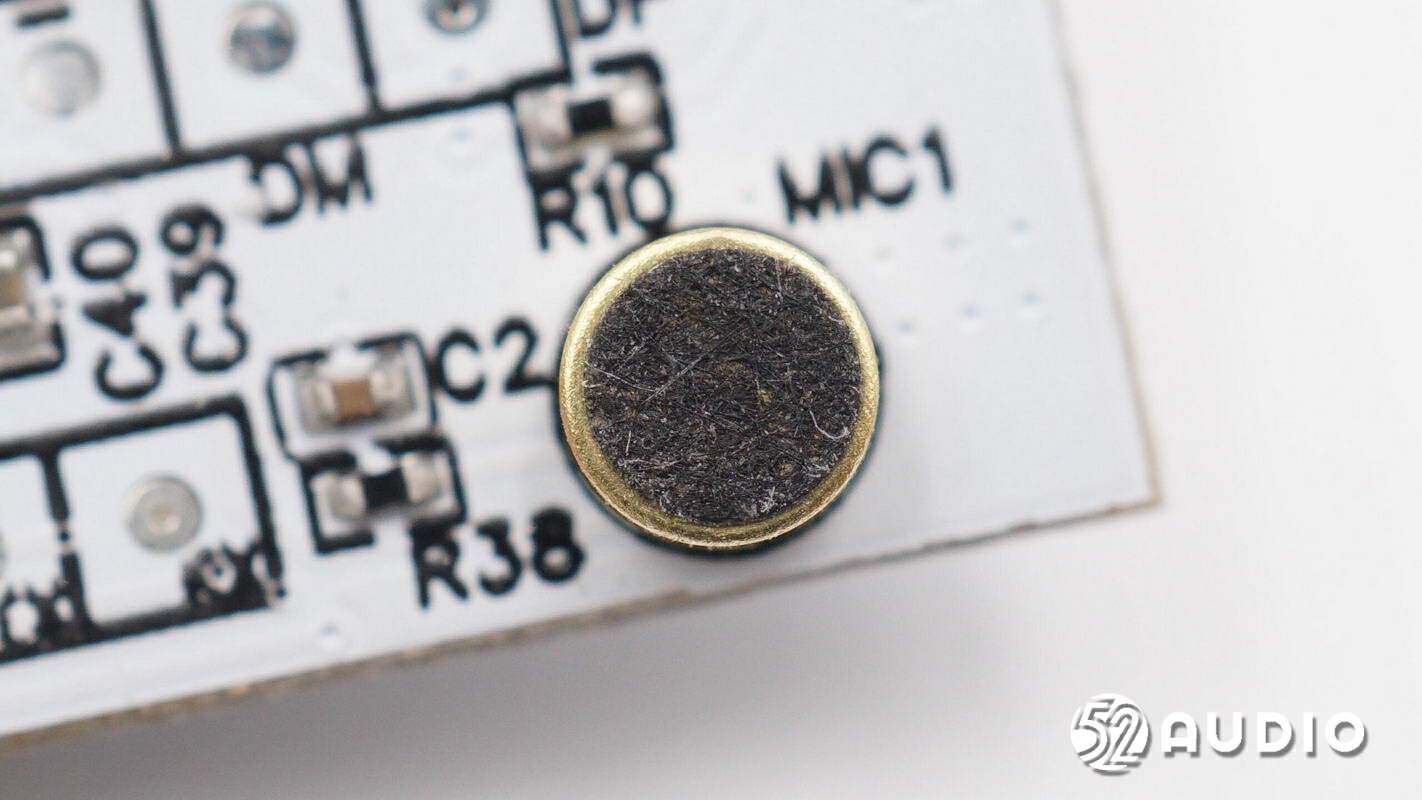

驻极体麦克风特写，用于语音通话、音乐律动灯功能拾取外界声音。

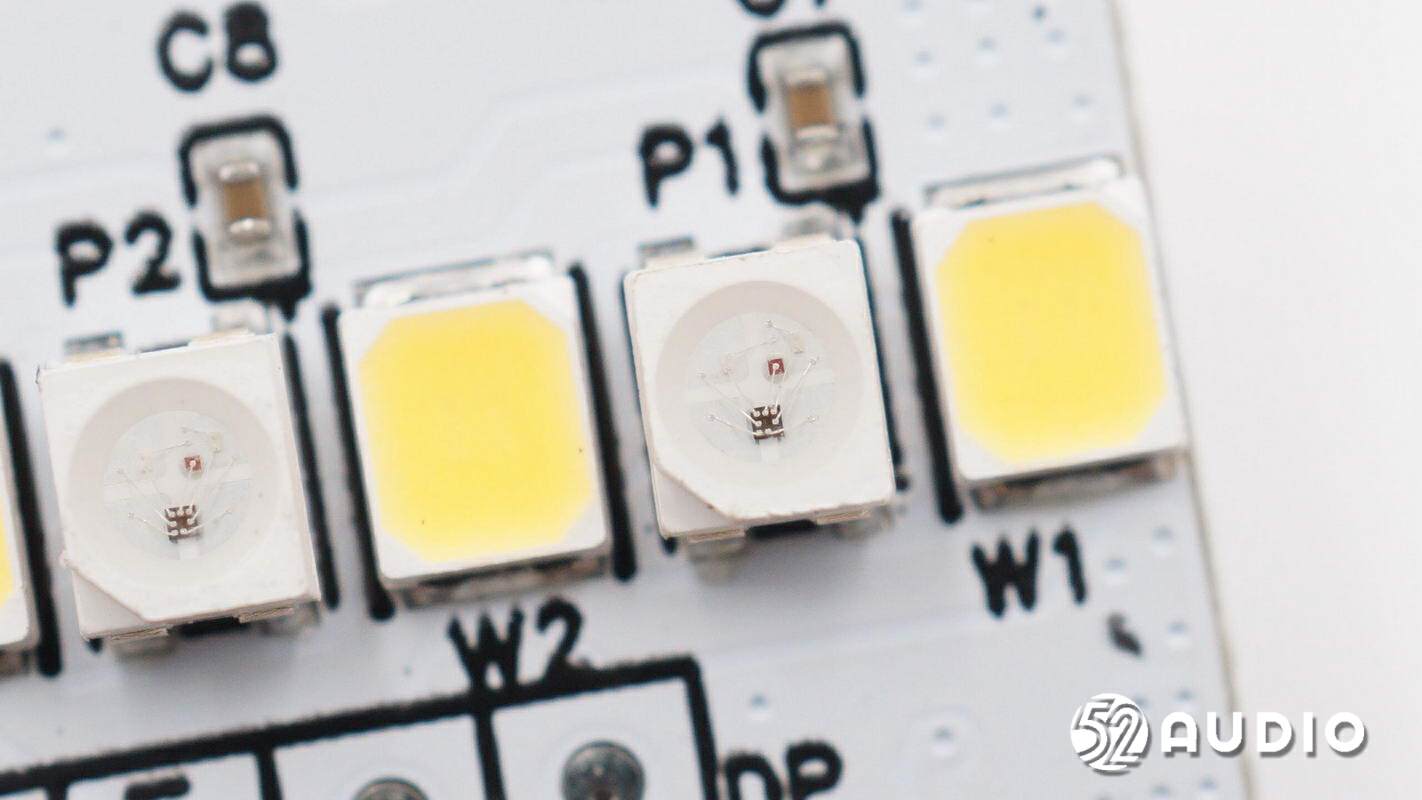

RGB LED灯珠特写，为侧灯提供光源。

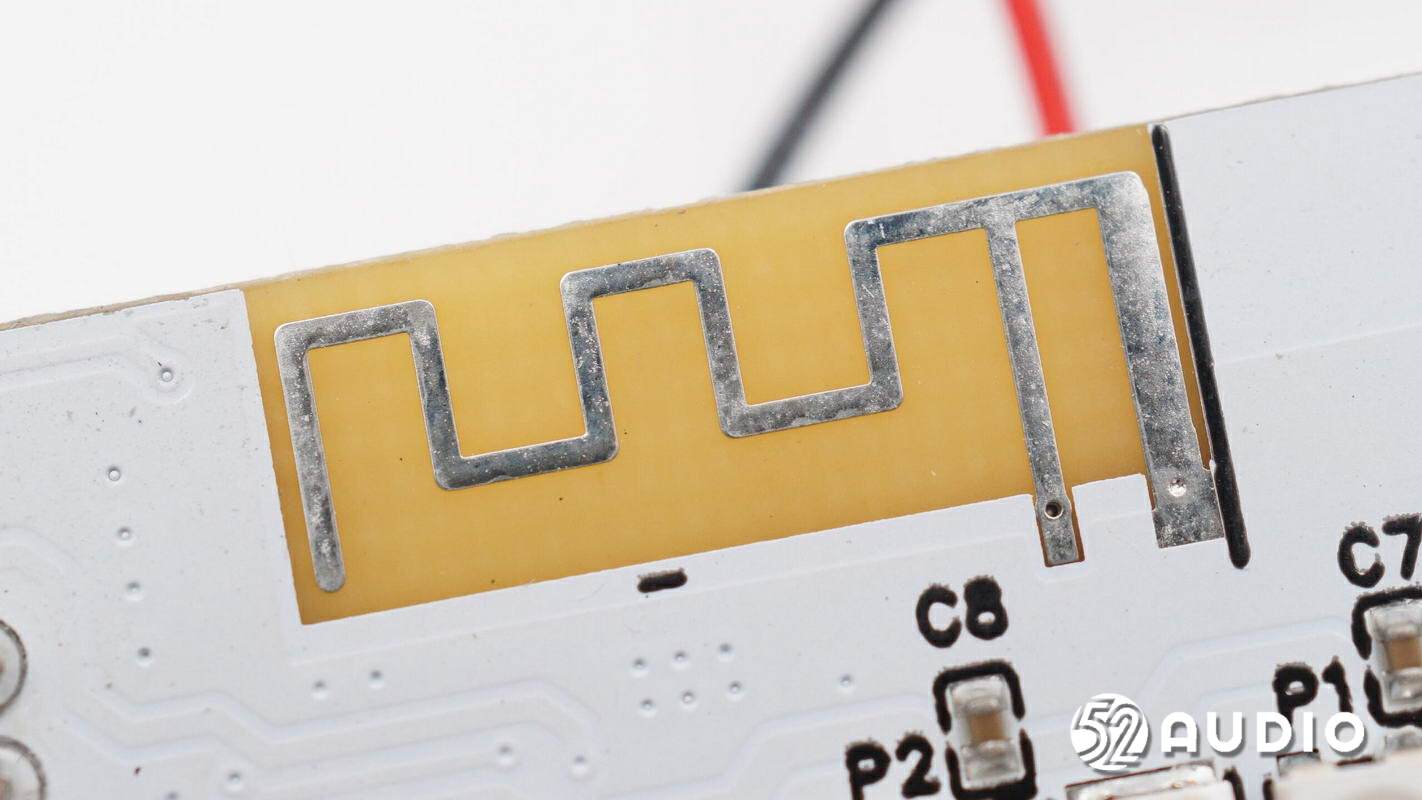

板载印刷天线特写，用于无线蓝牙信号传输。
Heroic禾润HT6872是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。此外，HT6872内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
据我爱音频网拆解了解到，目前已有华为、小米、漫步者、雷柏、小度、唱吧、JBL、SmallRig斯莫格、SANAG塞那、喜马拉雅等众多品牌旗下的音频产品采用了禾润解决方案。

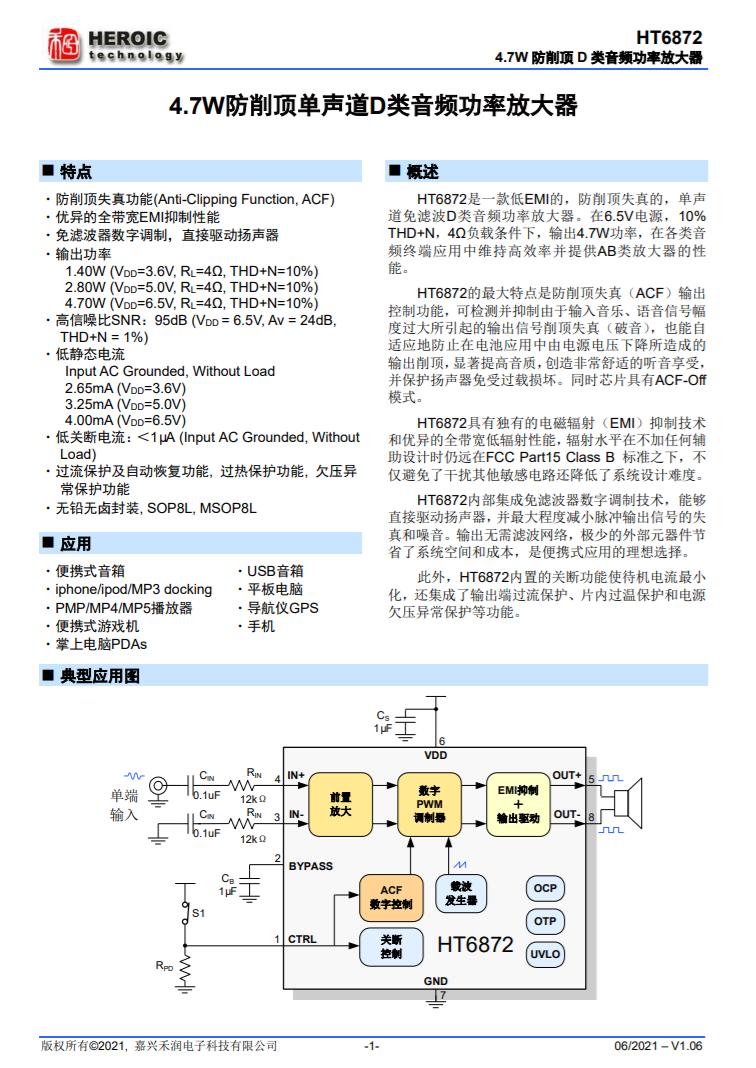

Heroic禾润HT6872详细资料图。

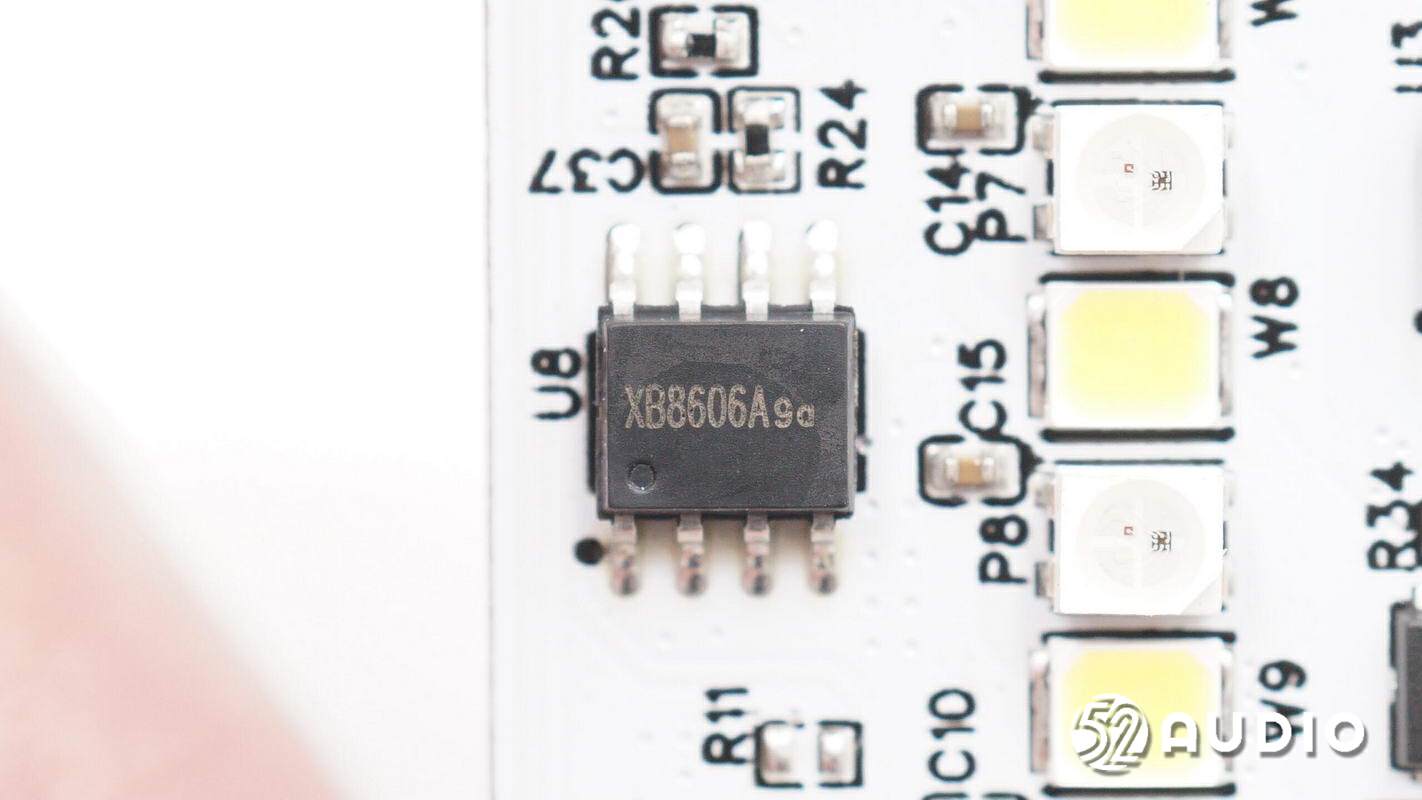

苏州赛芯电子科技股份XB8606A锂电池保护IC，内置先进的功率MOSFET、高精度电压检测电路和延迟电路，具有电池应用中所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。准确的过充电检测电压确保了充电的安全和充分利用，低待机电流在存储时几乎不会消耗电池中的电流。且外部只有两个元件，使其成为电池组空间有限的理想解决方案。
据我爱音频网拆解了解到，目前已有小米、Redmi、MONSTER魔声、Motorola摩托罗拉、雷柏、Anker、爱奇艺、QCY、SoundPEATS、VANKYO、SONG、荣耀、魅族、漫步者、索爱、派美特等众多品牌旗下产品采用了赛芯电子科技股份有限公司锂电保护方案。

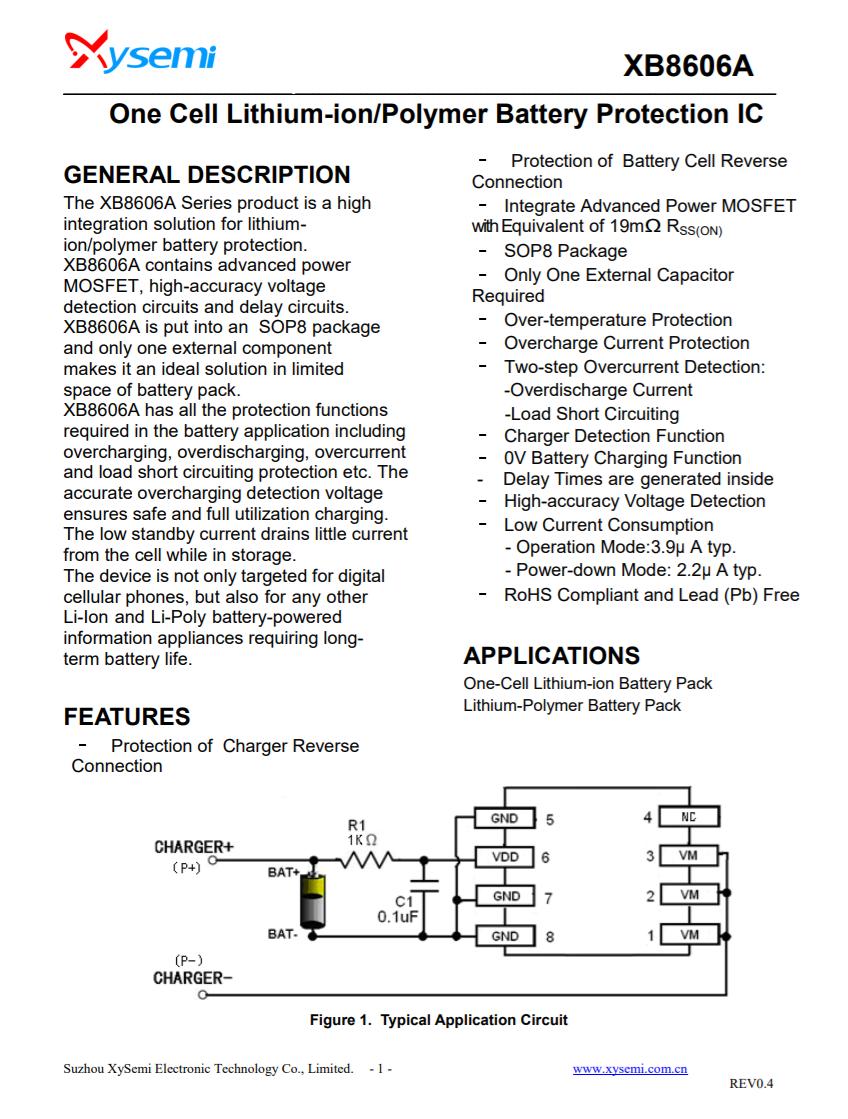

苏州赛芯电子科技股份XB8606A详细资料图。

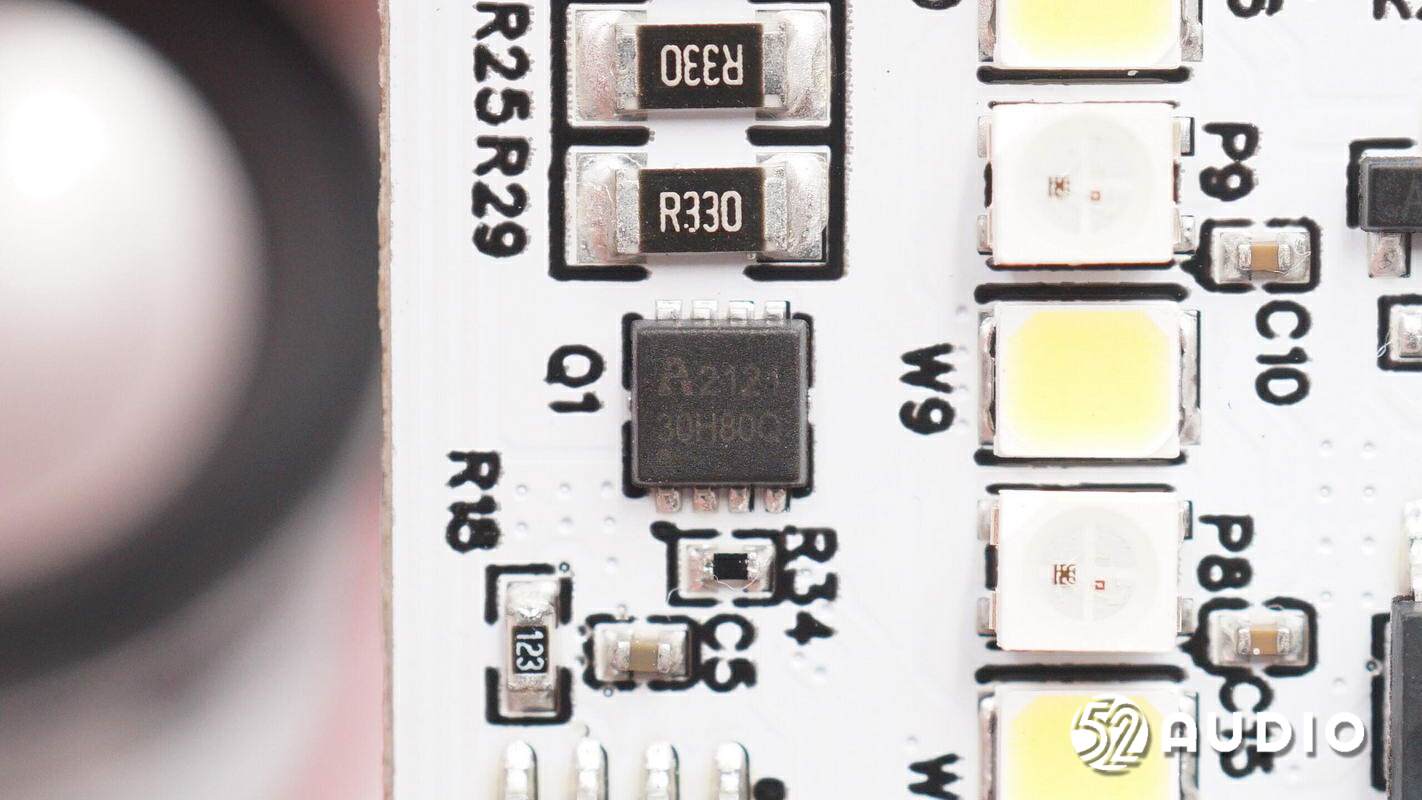

Allpower铨力AP30H80Q N沟道增强型MOSFET，30V，70A，无铅产品。

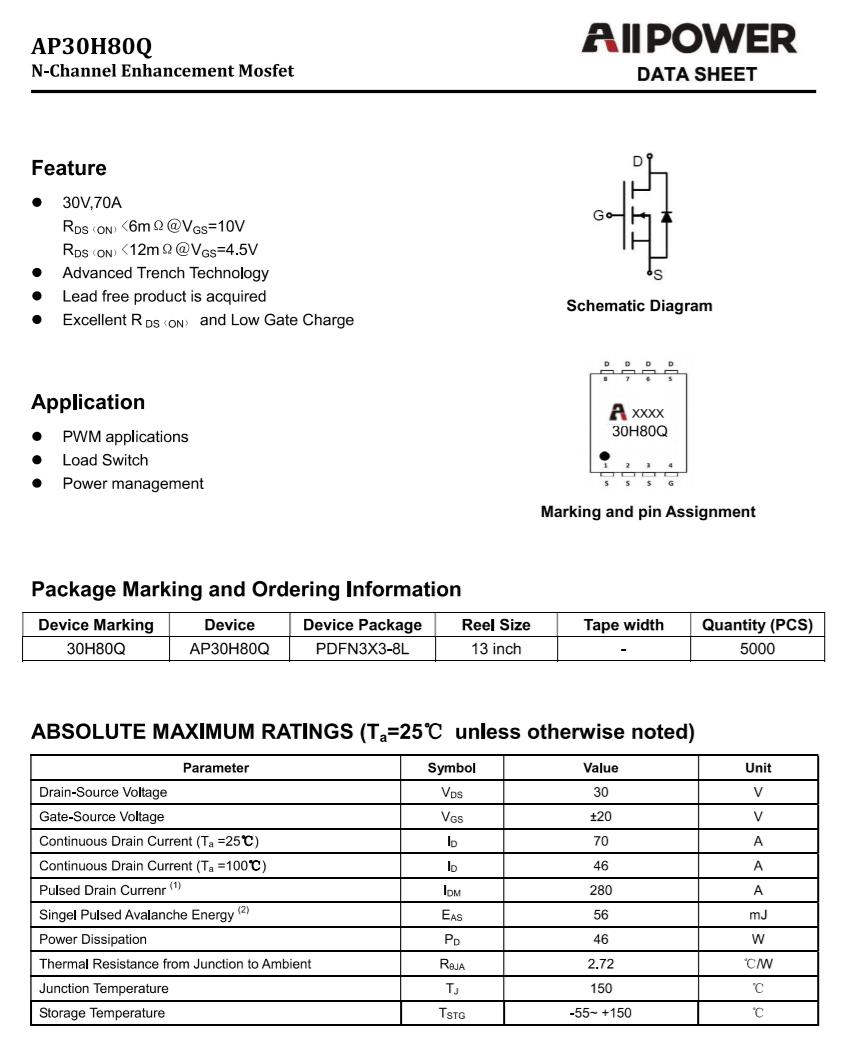

Allpower铨力AP30H80Q详细资料图。

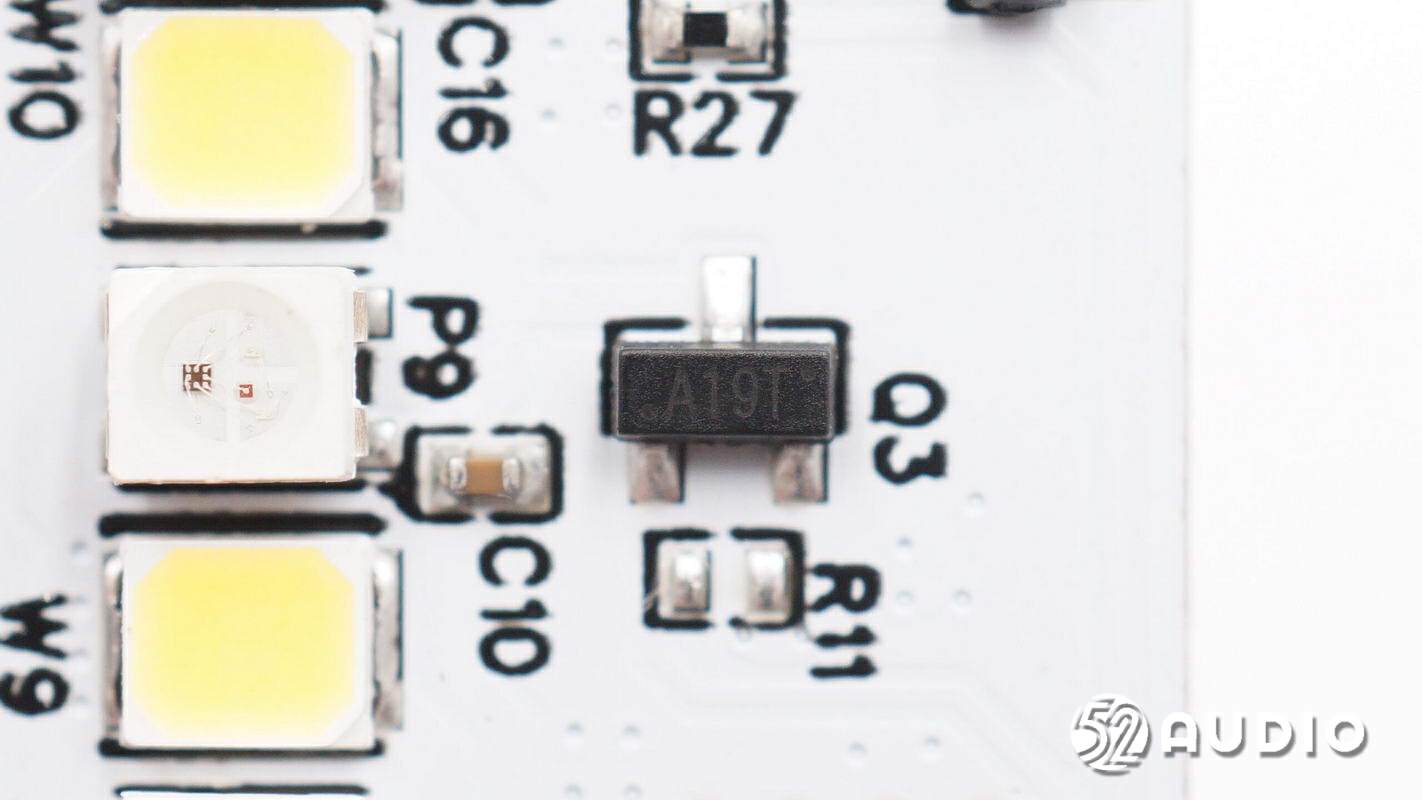

丝印A19T的IC。

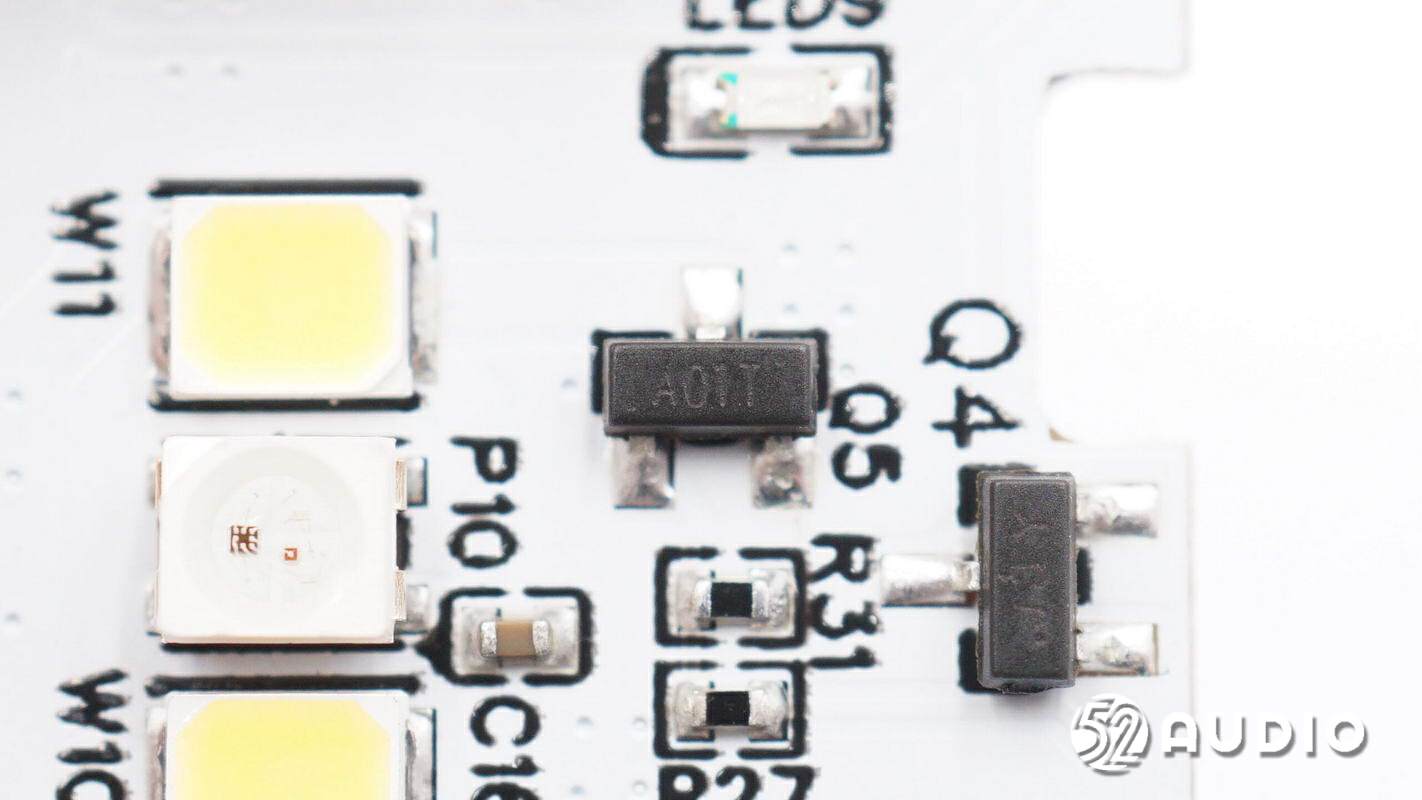

丝印A01T的IC。

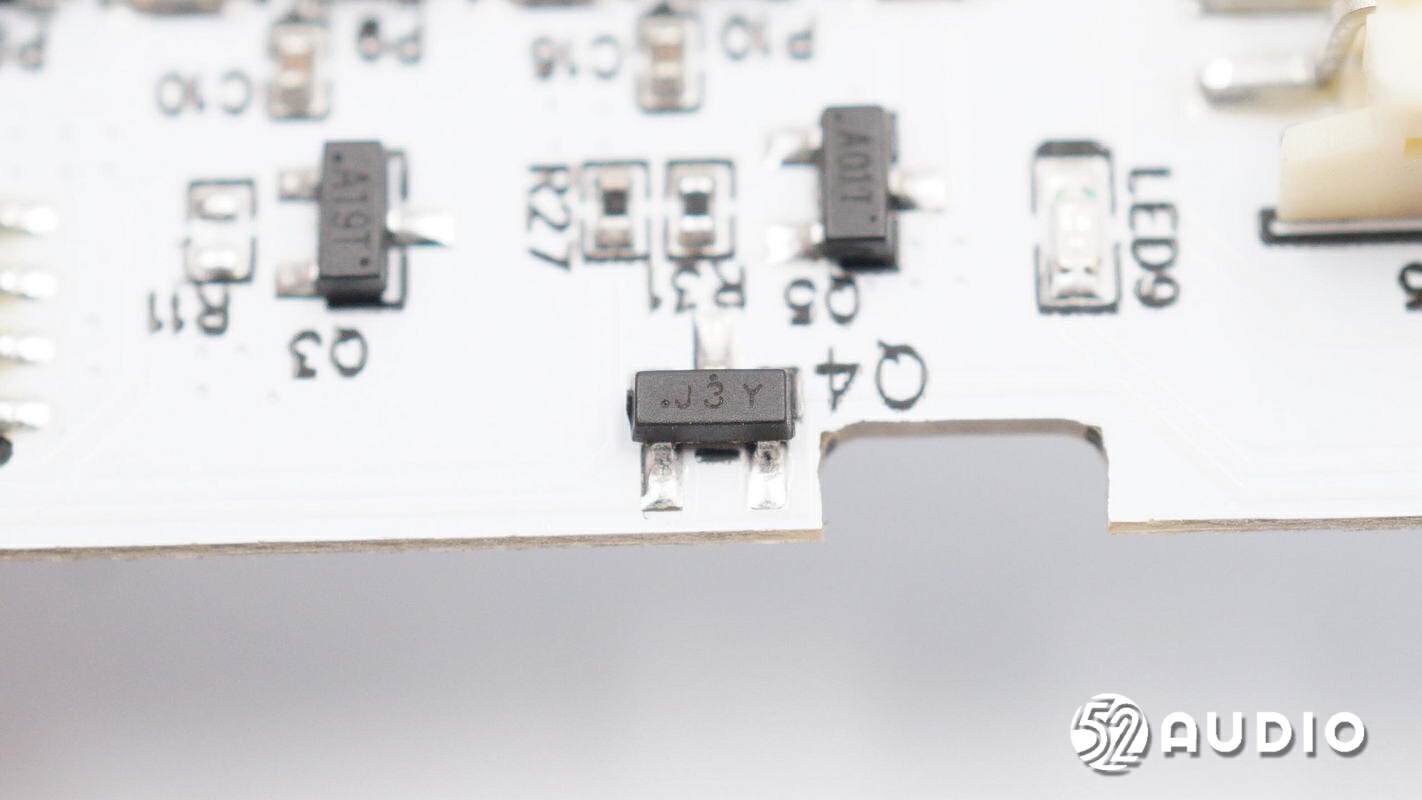

丝印J3Y的IC。

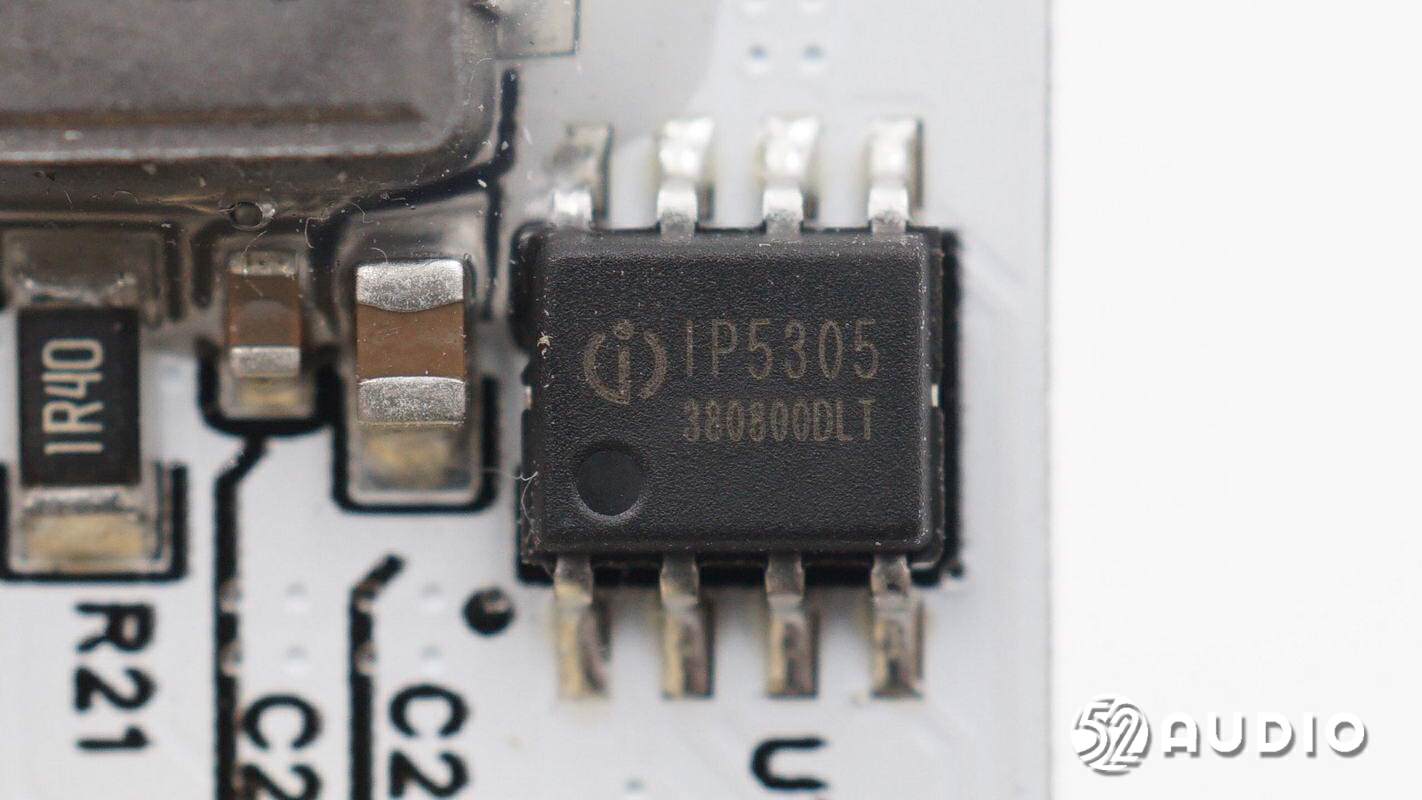

INJOINIC英集芯IP5305多功能电源管理SoC， 集成升压转换器、锂电池充电管理、电池电量指示，支持1.2A充电、1.0A放电，单芯片为手电提供完整的电源解决方案。
IP5305的高集成度与丰富功能，使其 在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
据我爱音频网拆解了解到，目前已有荣耀、漫步者、中兴、JLab、海贝、倍思、网易云音乐、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

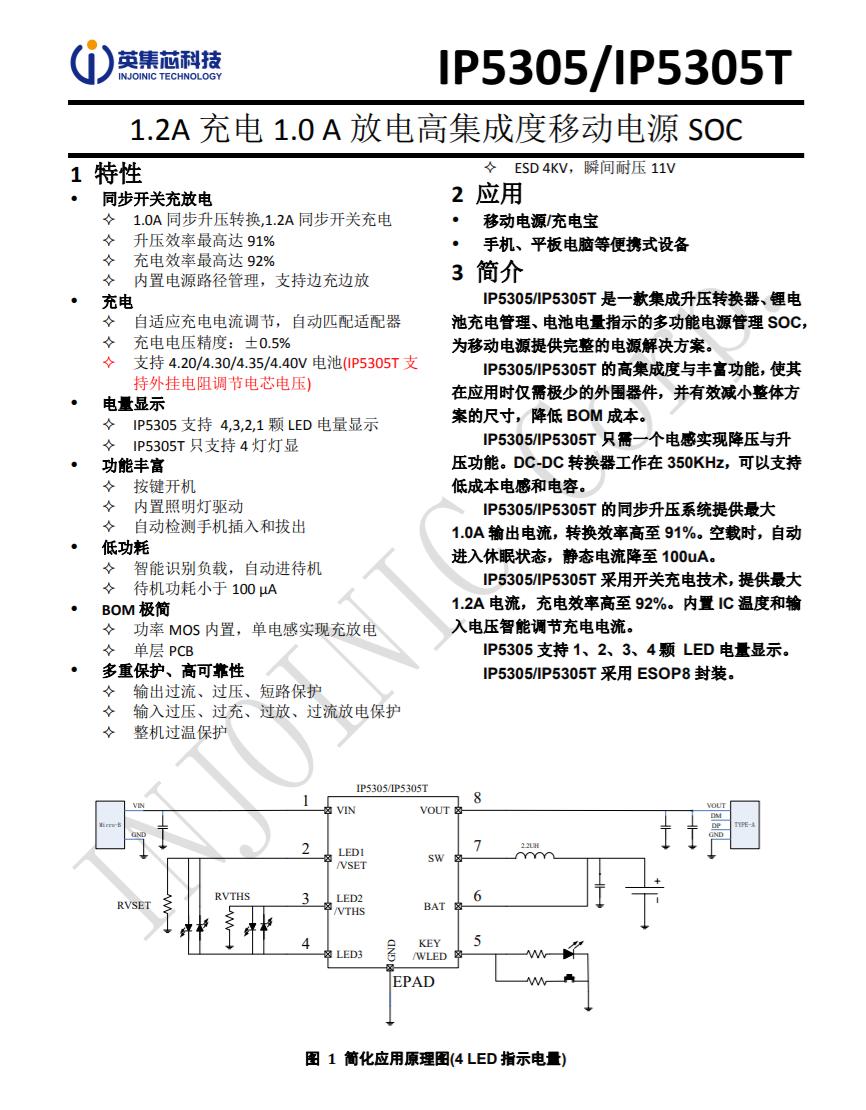

INJOINIC英集芯IP5305详细资料图。

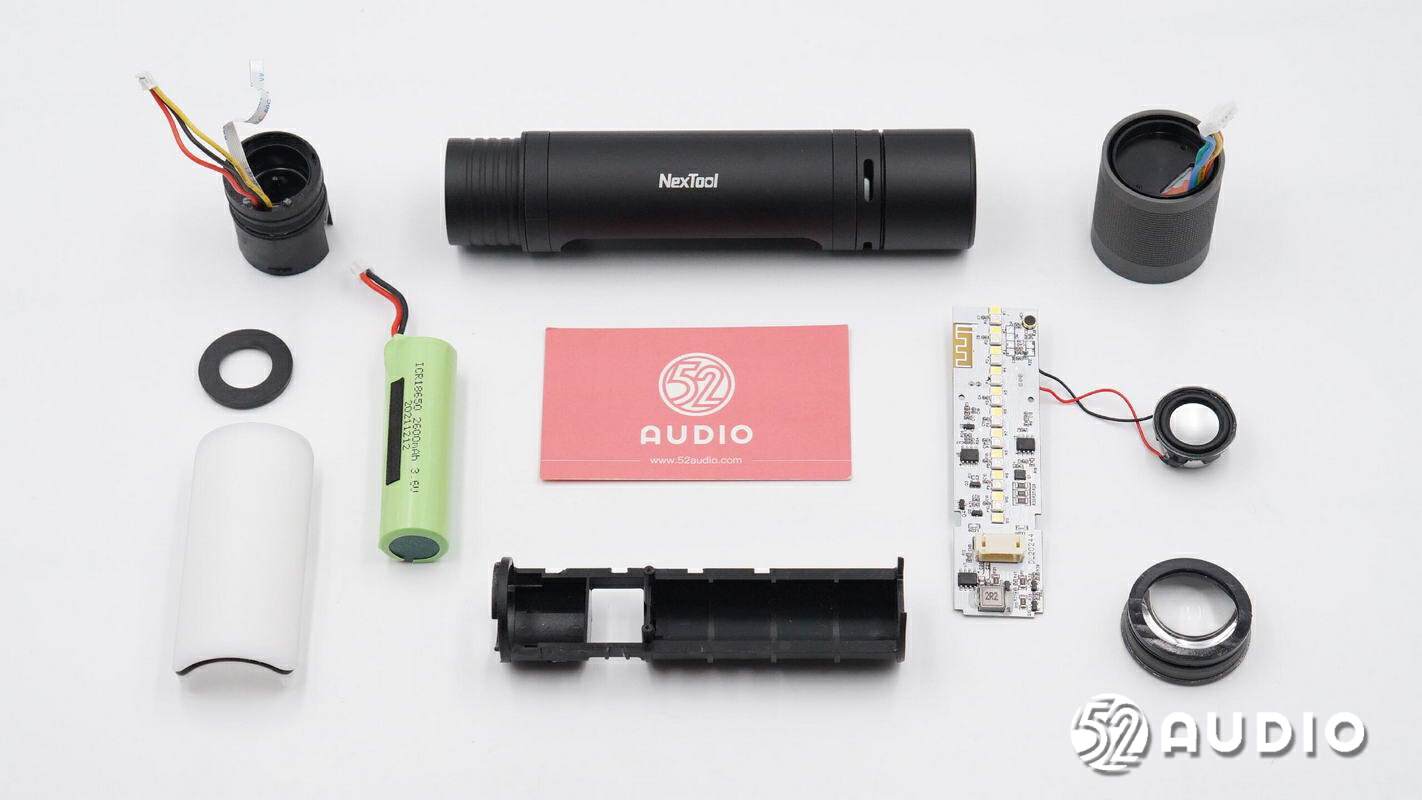

纳拓户外12合1雷鸣音乐手电拆解全家福。
三、我爱音频网总结
NexTool纳拓户外12合1雷鸣音乐手电外观设计精致，结构精巧，新一代伸缩调焦结构，手感舒适顺滑；隐藏式的充放电接口，既提升了美观性，又提升了防尘防水性能；隐藏式磁吸支架，则让使用更加的便捷，同时上面还设置有螺母孔，可接三脚架固定。
内部结构配置方面，主要分为三段式结构。顶部腔体内置四颗不同颜色的RGB LED灯珠，通过导线和插座连接到中段内支架上的主板单元，腔体采用硬氧铝合金外壳，同时起到很好的散热作用；手电末端腔体内置扬声器和一块PCB小板，设置有功能按键以及USB-A、Type-C充放电接口。
中段内置支架固定2600mAh的18650圆柱型锂电池和主板单元，主板上搭载21颗LED灯珠为侧灯提供光源；采用一颗驻极体麦克风拾音；还采用了JL杰理AC6921A蓝牙音频SoC，Heroic禾润HT6872 D类音频功率放大器，苏州赛芯电子科技股份XB8606A锂电池保护IC，INJOINIC英集芯IP5305多功能电源管理SoC，以及Allpower铨力AP30H80Q功率MOSFET等。
