麻烦看官老爷们右上角点击一下“关注”，既方便您进行讨论和分享，又能给您带来不一样的参与感，感谢您的支持!
前言
水资源是人类生存和发展的基础，而氢气作为一种清洁、可再生的能源储存和转化形式，受到了广泛的关注和研究。光催化分解水制氢技术是一种具有巨大潜力的方法，可通过利用可见光催化剂将水分解为氢气和氧气。在这一领域，钛酸盐（TiO2）作为一种半导体材料，因其良好的光催化性能而备受瞩目。
今天我就带大家一起探究一种新型的光催化分解水制氢材料——TiO2/Pt/玉米秸秆碳微球复合材料，以评估其对制氢性能的影响。
光催化水制氢实验
玉米秸秆收集于吉林省吉林市船营区欢喜乡农田，将玉米秸秆用万能*碎机破**粉碎，筛分(40目筛子)后，保存备用。二氧化钛P25、氯铂酸钾;实验用水均为超纯水。实验所有试剂均采用分析纯。
1g二氧化钛(粉末)溶于400mL去离子水中，加入0.005g/mL的氯铂酸钾溶液5mL、甲醇50mL，300W氙灯照射1h，照射过程中保持500r/min搅拌，结束后抽滤，用去离子水反复清洗，放入真空干燥箱中干燥12h，保存备用，记为TiO2/Pt。
洗涤并烘干后的玉米秸秆粉碎成40～60目的颗粒。取球磨好的玉米秸秆1g加入到7%NaOH/12%尿素/81%水的50mL混合溶液中，在转速200r/min条件下搅拌12h。将全部溶液转移至高压反应釜中，在250℃下加热16h，在60℃恒温干燥箱内烘干，研磨，保存。
取适量水热微碳球于小瓷舟中，在高纯氩气(40mL/min)气氛下，升温速率为10℃/min，温度达到550℃，冷却至室温后得到热处理后的碳微球，简称为BCS。1.2.3TiO2/Pt/BCS复合材料的制备取0.1gTiO2/Pt与一定量BCS均匀混合，加入40mL水中。将烧杯置于50℃水浴加热搅拌至干，随后放入50℃真空干燥箱中烘干。
取研磨后的样品在真空管式炉中煅烧(550℃、4h)，加速速率为5℃/min，冷却至室温，得到不同质量浓度的复合材料TiO2/Pt/BCS，记为TPBC，其中按照TiO2/Pt与BCS质量比为1∶0.1、1∶0.3、1∶0.5、1∶0.7，样品分别命名为TPBC－1、TPBC－3、TPBC－5、TPBC－7。
光催化水制氢实验
将0.1gTPBC光催化剂分散到100mL去离子水中。光催化在线分析系统始终保持真空状态，光源采用300W氙灯，反应过程中混合液处于搅拌状态。在光催化过程中，用循环冷却水对反应溶液进行降温，温度降低至5℃。多次向反应器中通入N2，置换反应器中的空气。反应后得到的气相产物用配备的气相色谱仪分析，采用热岛检测器(TCD)，N2作为载气。每小时检测1次氢气产生量。
利用扫描电子显微镜(SEM)观察催化剂的形貌特征;利用X射线粉末衍射仪(XＲD)测定催化剂的晶体结构;利用X射线光电子能谱仪(XPS)分析材料组成元素;利用傅里叶红外吸收光谱仪分析*能官**团结构;利用UV－VIS－NIＲ分光光度计测试吸光度;利用电化学阻抗谱测试光生电子与空穴分离性能。
利用扫描电镜(SEM)分析TPBC－3、TiO2/Pt复合材料的微观结构，透射电镜图(TEM)分析TPBC－3纳米结构，结果如图1所示。从图1(a)、图1(b)中可以看出，玉米秸秆碳微球表面有许多TiO2/Pt粒子，这些TiO2/Pt粒子出现团簇现象。从图1(c)中可以看出，BCS呈现球形，表面有丰富的通道分布，BCS的平均粒径大约在200～220nm范围内。从图1(d)中可以看出，BCS为孔道负载床层，其上分布着许多粒状纳米TiO2，且均匀分散在秸秆表面，BCS为非晶态结构，证明成功将BCS负载并与TiO2/Pt形成TPBC－3复合材料。

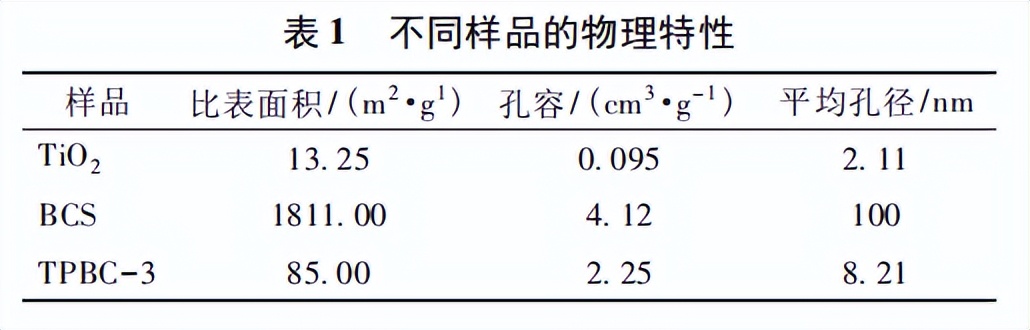

通过Brunauer－Emmett－Teller(BET)方法研究了制备的不同样品的多孔性质和比表面积，结果如表1所示。从表1可知，TiO2纳米颗粒具有较低的比表面积、孔容和平均孔径，分别为13.25m2/g、0.095cm3/g、2.11nm。BCS的BET值最大，分别为1811m2/g、4.12cm3/g、100nm。TPBC－3的比表面积增至85m2/g，约为纯TiO2的6.41倍。
这与TiO2中添加BCS有关。与BCS相比，TPBC的比表面积均有所下降，这主要是由于其内部的固体碳球多孔结构导致的。与单纯的TiO2纳米颗粒相比，TPBC复合材料表现出更多的活性位点，促进光生电子的转移。
XＲD分析
不同样品的XＲD谱图如图2所示。从图2中可以看出，TPBC－1、TPBC－3、TPBC－5、TPBC－7、TiO2/Pt、BCS在2θ为26.3、28.8、36.1、44、48.5°处均出现衍射峰。TiO2作为光催化剂主要以金红石相和锐钛矿相为主，其中锐钛矿相有更大的禁带宽度，所以其电子－空穴对有更高的氧化还原能力。TPBC－1、TPBC－3、TPBC－5、TPBC－7、TiO2/Pt锐态峰强度较高。

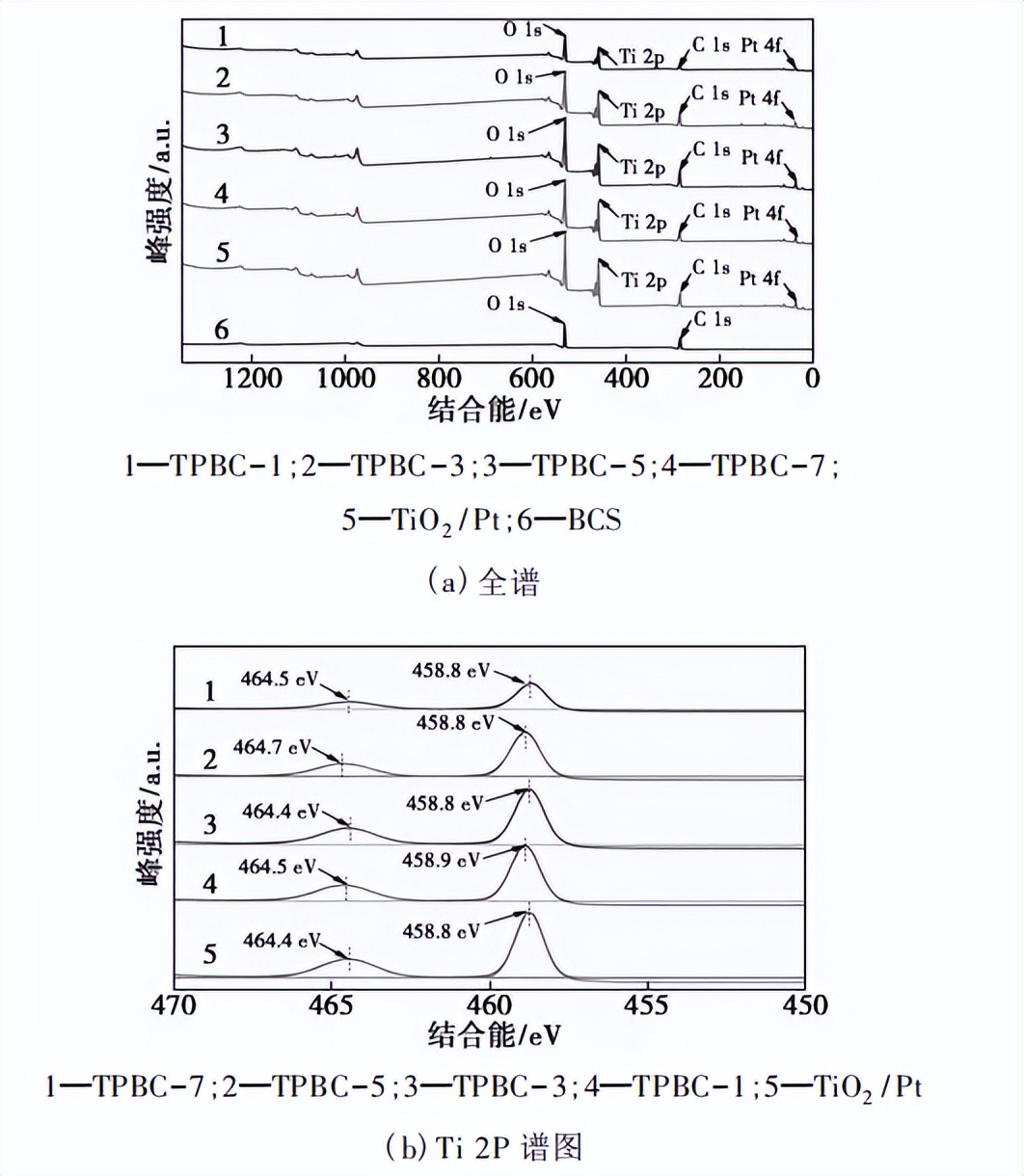

2θ为44°处出现C特征衍射峰，说明碳微球已经部分被石墨化。2.3XPS分析光催化反应后TPBC－3、TiO2/Pt、BCS的XPS谱图如图3所示。从图3(b)中可以看出，TPBC－3和TiO2/Pt中Ti2P特征峰值为458.8eV和464.4eV，属于TiO2表面八面体配位结构特征峰。从图3(c)中可以看出，TPBC－3的O1S峰出现在529.76、533.5eV。

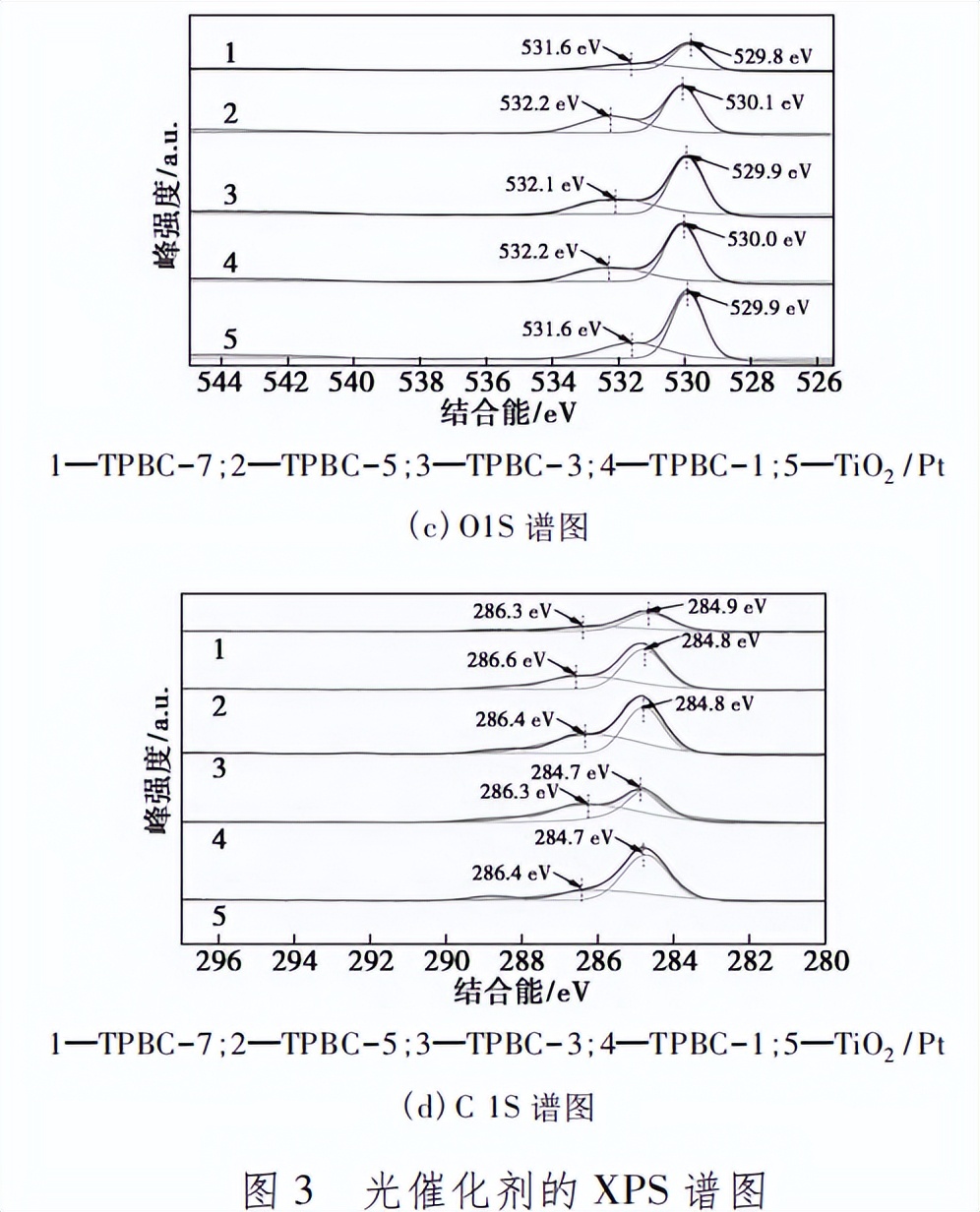

O1S主要存在于金属氧化物TiO2晶格内，TiO2中O1S结合能在529.9～531.6eV之间，而531.6eV左右出现的峰值证实了TiO2表面吸附·OH及氧气的存在。TPBC－3中BCS本身具有大孔道、高比表面积的特性，O1S峰出现偏移。
从图3(d)中可以看出，TPBC－3中C1S3/2和C1S1/2结合能分别为284.7eV和286.4eV。284.7eV主要是sp2C—C键，而286.4eV的峰值是醚(C—OＲ)，这2个峰属于BCS。XPS分析结果进一步证明TPBC－3复合材料中TiO2/Pt、BCS共存。

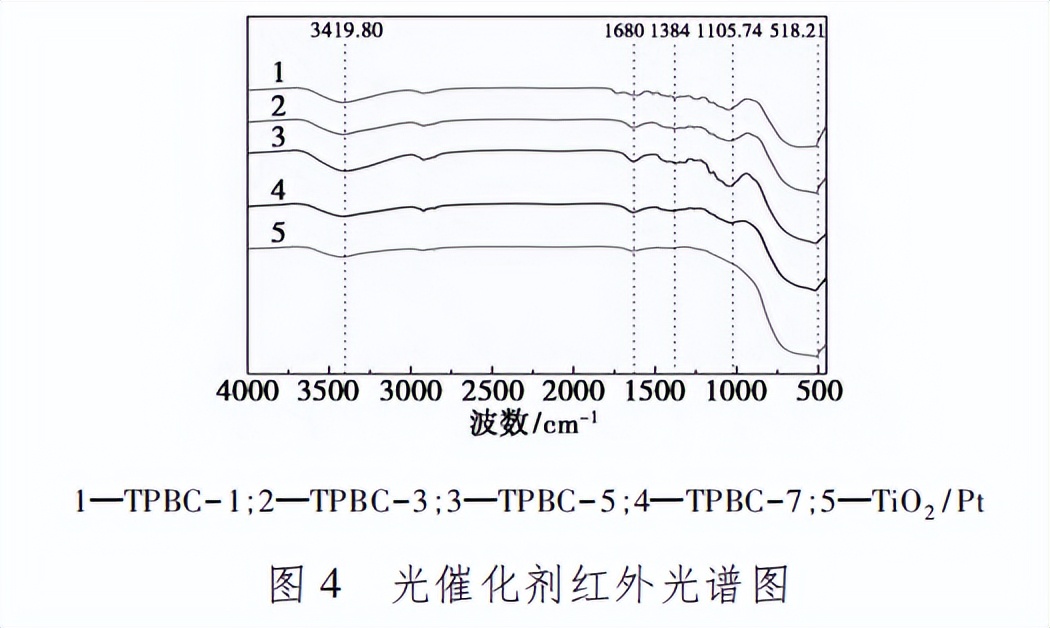

不同光催化剂的红外光谱图如图4所示。从图4中可以看出，3419.80cm－1处宽峰值为—OH拉伸和弯曲振动形成。1105.74cm－1为碳微球中C==C的特征峰，518.21cm－1特征峰属于Ti—O键，说明复合材料中TiO2为锐钛矿。
而由于BCS的加入，与TiO2/Pt相比，TPBC复合材料中Ti—O键发生红移现象。证明BCS的加入加快了电子传递速率，降低光生载流子复合率。
复合材料光电特性分析

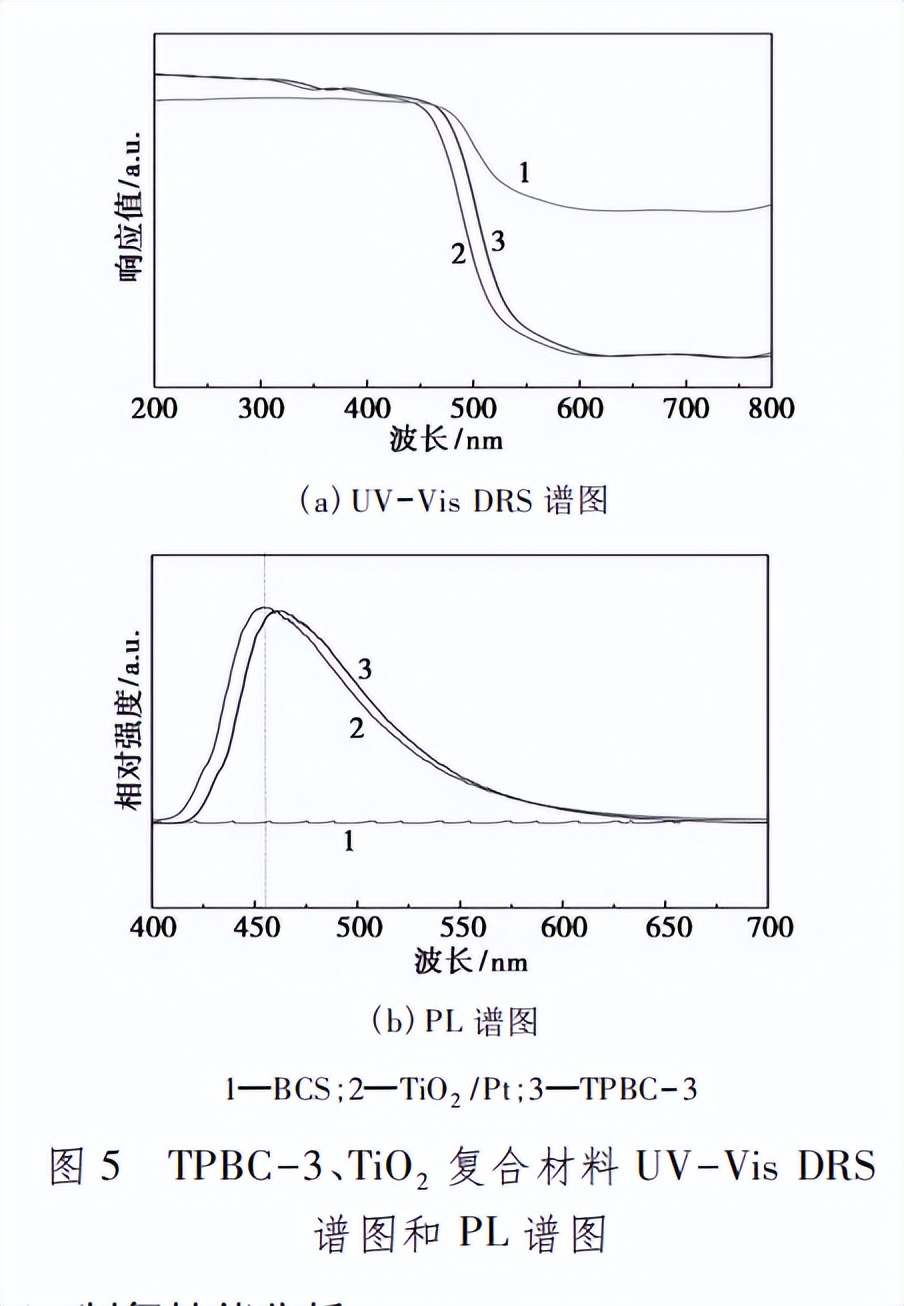

复合材料TPBC－3的光电特性采用UV－VisDＲS、光致发光光谱(PL)技术进行分析，结果如图5所示。从图5(a)中可以看出，单纯的TiO2/Pt对紫外光(UV)(λ＜400nm)有明显的吸收强度。与TiO2/Pt相比，TPBC－3对UV和VSL都有明显的吸收。
从图5(b)中可以看出，随着PL发射光谱荧光强度增大，光生电子和空穴的分离率降低。TiO2/Pt和TPBC－3复合材料在460nm左右均出现特征峰。TPBC－3复合材料的PL发射峰较弱，表明BCS独特的碳球结构，促使光生电子转移速率加大，光生电子和空穴复合率下降。

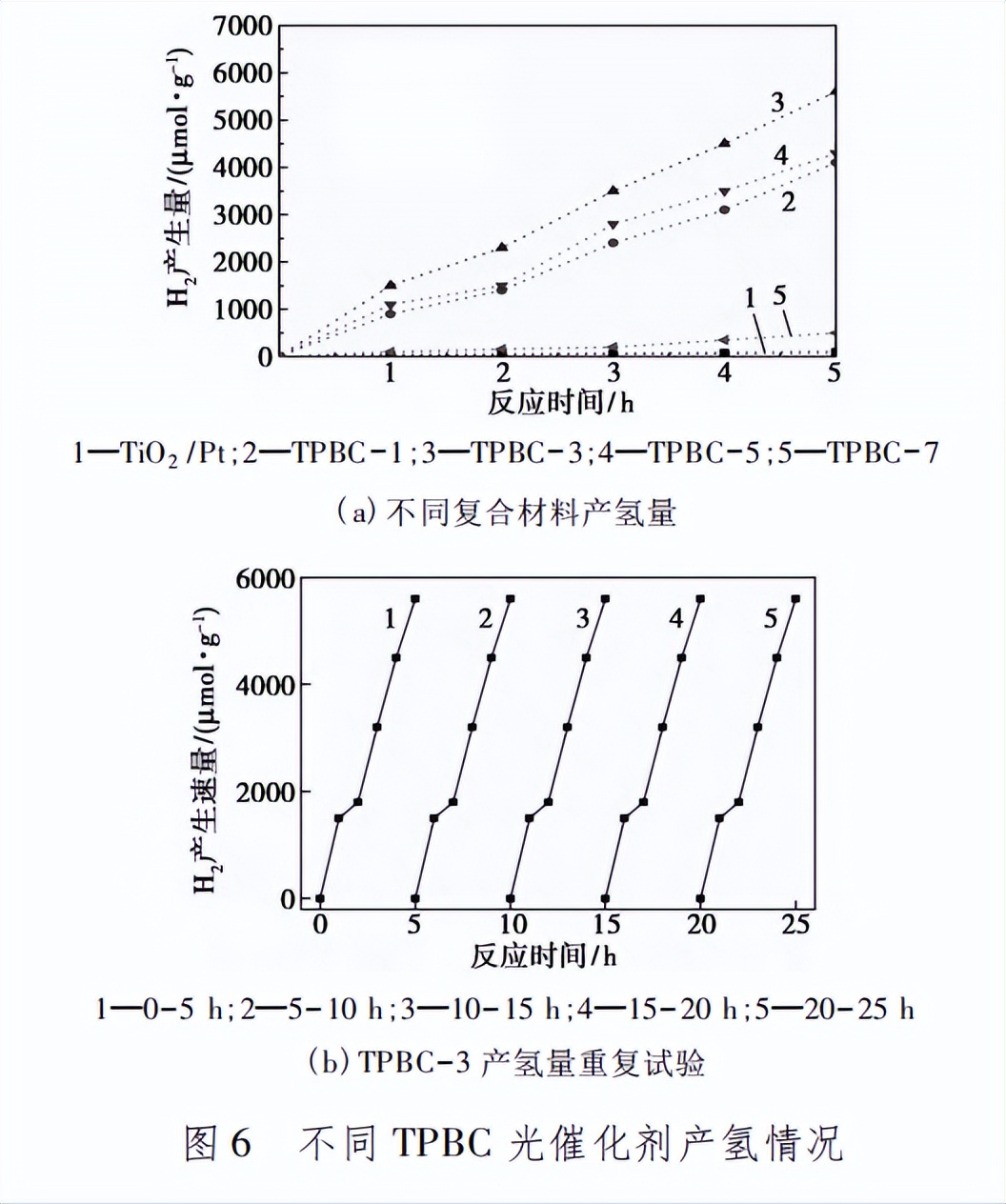

在可见光照射下，TPBC复合材料光催化产氢性能如图6所示。从图6(a)中可以看出，当BCS质量分数为30%时，TPBC－3光催化制氢量大幅增大。随着BCS质量分数超过30%，产氢量出现降低现象。
同时，为了研究TPCN的稳定性，对其最佳制氢材料TPBC－3进行光催化产氢循环试验，如图6(b)所示。从图6(b)中可以看出，TPCN－3的光催化活性在25h内的5次循环试验过程中无变化。TPCN－3在可见光条件下具备光稳定性。

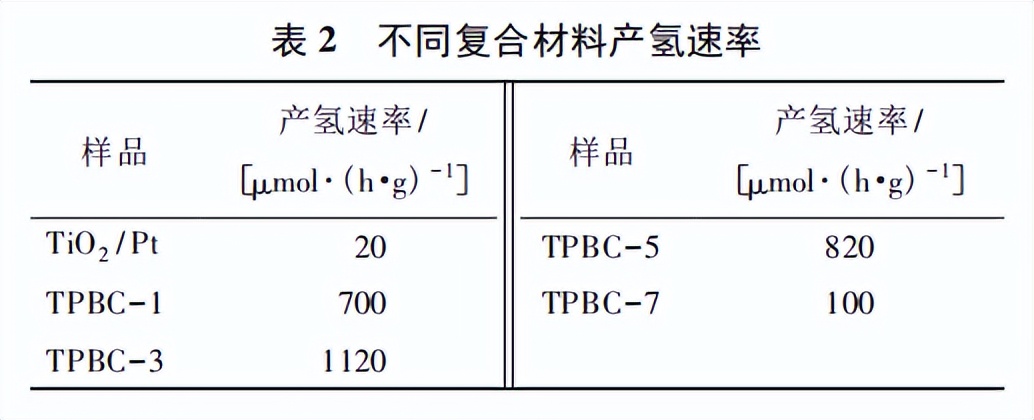

不同复合材料产氢速率如表2所示。从表2中可以看出，TPBC－3复合材料与TiO2/Pt相比，产氢速率出现提升。TPBC－3产氢速率为1120μmol/(h·g)，与单纯的TiO2/Pt相比提高56倍。
通过合成TiO2 / Pt / 玉米秸秆碳微球复合材料，并研究其在光催化分解水制氢中的性能。首先，采用碱处理和热处理的方法制备了玉米秸秆碳微球。然后，通过浸渍法将TiO2和Pt纳米颗粒负载在玉米秸秆碳微球表面。
最后，通过一系列表征技术（如扫描电子显微镜、透射电子显微镜、X射线衍射和紫外-可见漫反射光谱等）对所得复合材料进行了表征。
实验结果显示，TiO2/Pt/玉米秸秆碳微球复合材料在可见光范围内表现出良好的光催化活性。光催化分解水制氢实验中，我们使用紫外-可见漫反射光谱测量了材料的光吸收性能。结果表明，TiO2/Pt/玉米秸秆碳微球复合材料能够显著增强可见光吸收，提高光催化水分解制氢的效率。
这是由于TiO2的光催化活性与Pt纳米颗粒的协同作用，以及玉米秸秆碳微球的高表面积和多孔性结构导致的。此外，我们还研究了不同光照强度和催化剂负载量对光催化性能的影响。实验结果显示，随着光照强度的增加和催化剂负载量的增加，TiO2/Pt/玉米秸秆碳微球复合材料的光催化活性和制氢效率均得到了提高。
这是因为光照强度的增加增加了光子的数量，从而增加了光催化反应的速率。同时，催化剂的负载量增加可以提供更多的活性位点，增强光催化反应的效果。
光催化分解水制氢量随着BCS质量分数的增大，出现先增大后减小的变化趋势，BCS质量分数为30%时，制氢量与TiO2/Pt相比提高了56倍。部分石墨化的碳微球具有一定的导电性，修饰在TiO2上作为电子传递隧道，加快了光生电子转移，降低了光生电子－空穴的复合效率。
TPBC－3经过5次循环试验后，制氢性能未改变，具有良好的光稳定性。

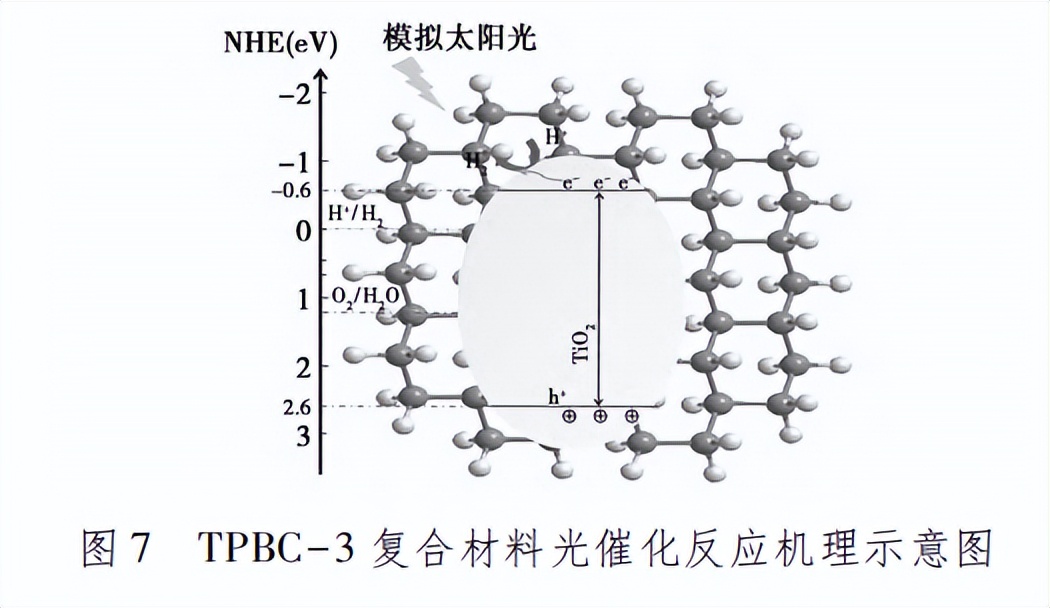

复合材料光催化活性提高的主要原因是BCS的负载使得复合材料比表面积增大，对光源的吸收强度增强，光辐照的波动性对复合材料电子跃迁及电子转移影响较小。TPBC－3复合材料光催化反应机理如图7所示。复合材料光催化分解水制氢的主要反应如下:TPBC－3+VSL→——TiO2(e－/h+)+BCS(1)
2H++2e→——H2+0V/NHE(2)
H2O+2h+——→1/2O2+2H++1.23V/NHE(3)
H2O+1.23V→——H2+1/2O2(4)
总体来说，TPBC－3复合材料光催化性能的增强，在很大程度上依赖于TiO2/Pt、BCS之间协同作用及异质结的形成促进了光生载流子的分离，抑制了单纯样品的电子－空穴对复合率高的固有缺陷，极大地扩大了对可见光的吸收，导致光催化性能的增强。
总结
该复合材料通过充分利用载体材料的特性和贵金属纳米颗粒的优势，实现了光吸收能力的增强和载流子的高效分离，从而提高了光催化活性和稳定性。这些研究结果对于开发高效、经济、可持续的光催化制氢材料具有重要意义，并为进一步优化光催化分解水制氢技术提供了有力的参考。
未来的研究可以进一步探索复合材料的结构调控和优化，以提高其光催化性能，并在光催化分解水制氢领域实现更大的突破。
