其实这个CAD图形是很简单的，用的都是很基础的CAD命令来操作，还需要注意的是有些命令有多种绘制的方式，要根据实际情况选择最适合的方式才绘制

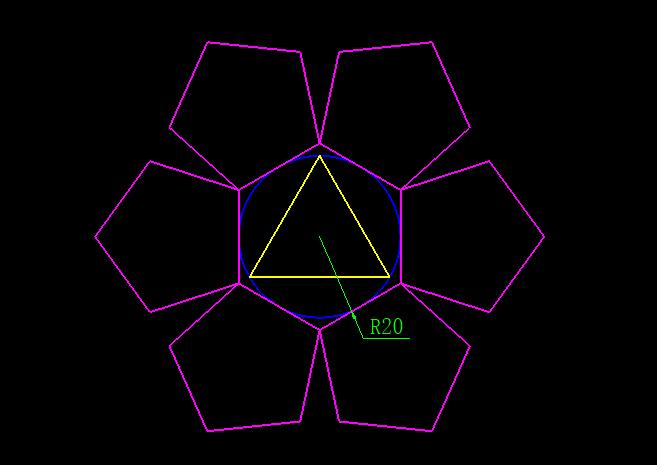

目标图形

操作步骤

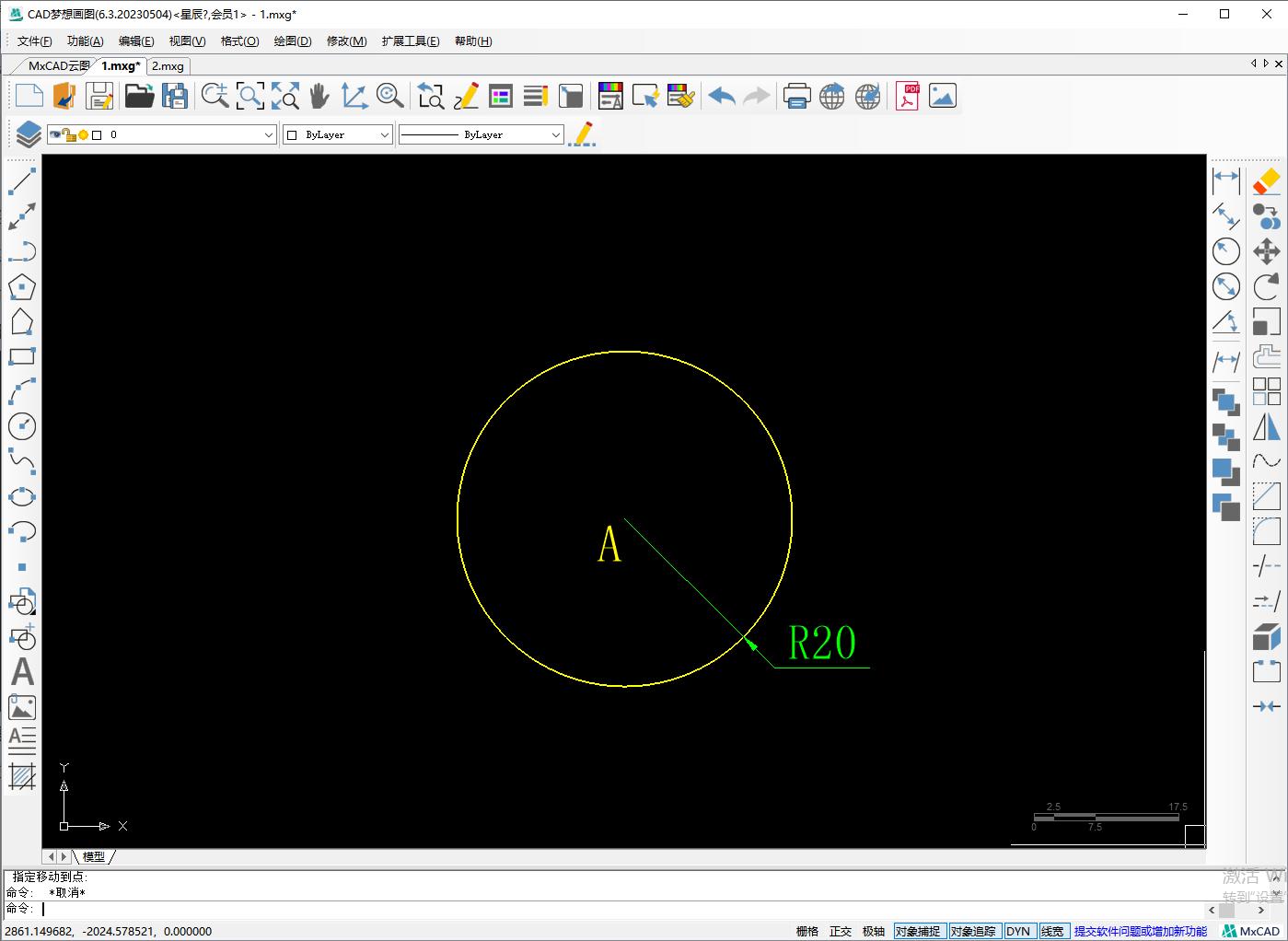

1.首先使用圆命令在绘图区域随意指定一点为圆心画一个半径20的圆，圆心为A

2. 接着使用CAD多边形命令以圆心A为多边形中心点，边的数目为3

半径为中线点到圆的上象限点绘制一个内接于圆的正三边形

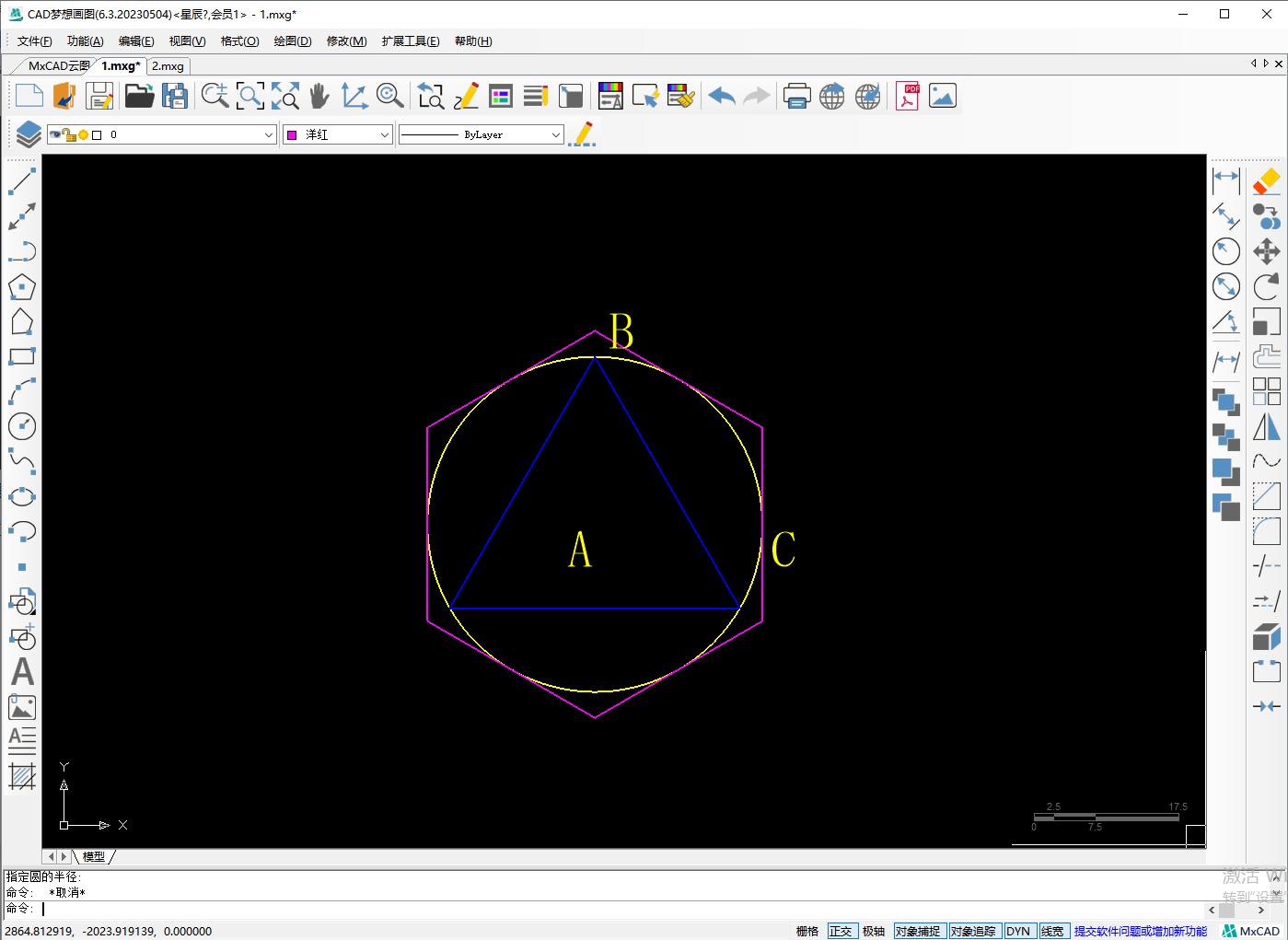

2. 再次使用CAD多边形命令以圆心A为多边形中心点，边的数目为6半径为中线点到圆的右象限点绘制一个外切于圆的正六边形

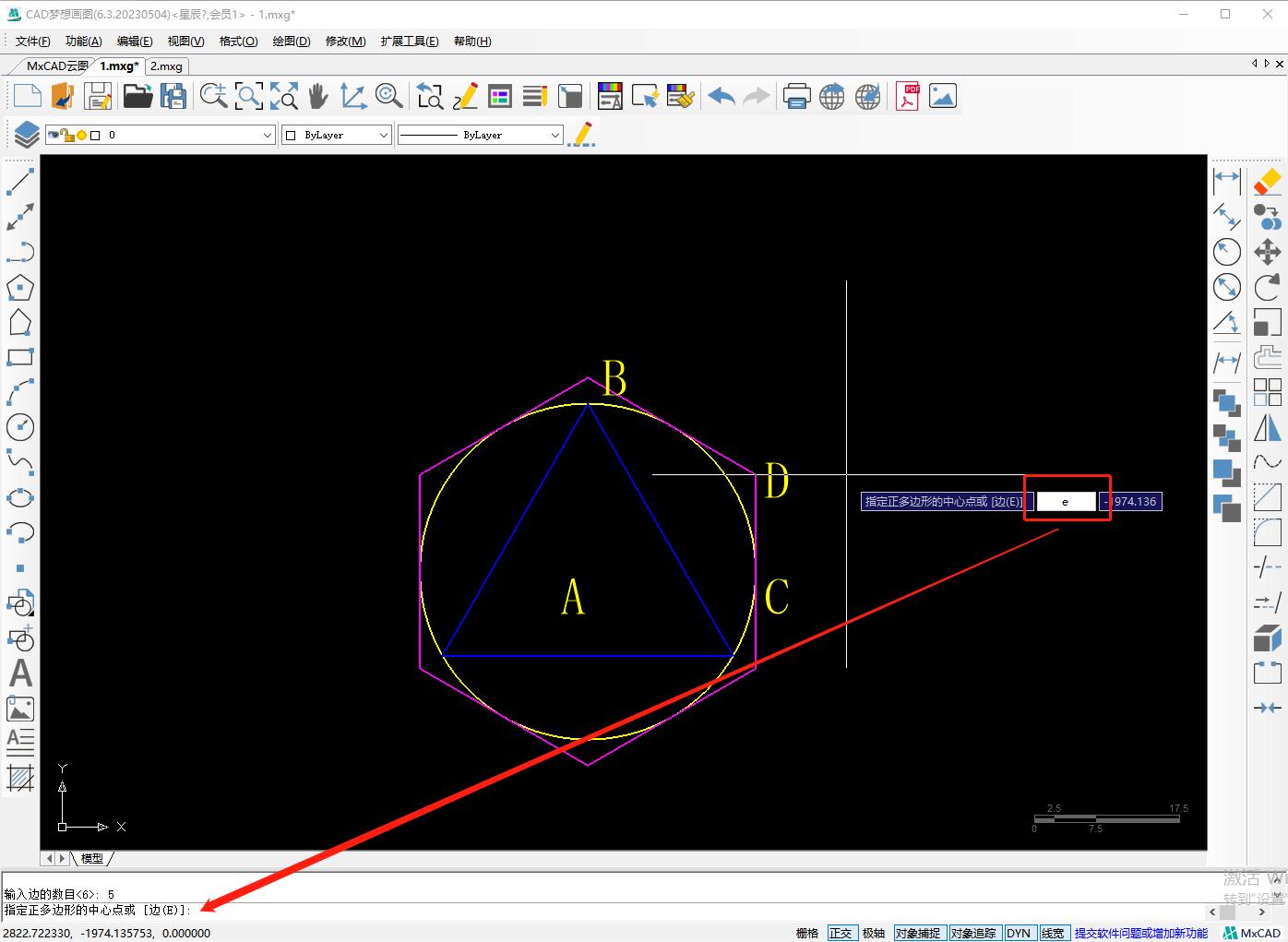

4.使用CAD多边形命令输入E使用边的方式以BD边为绘制边画一个正五边形

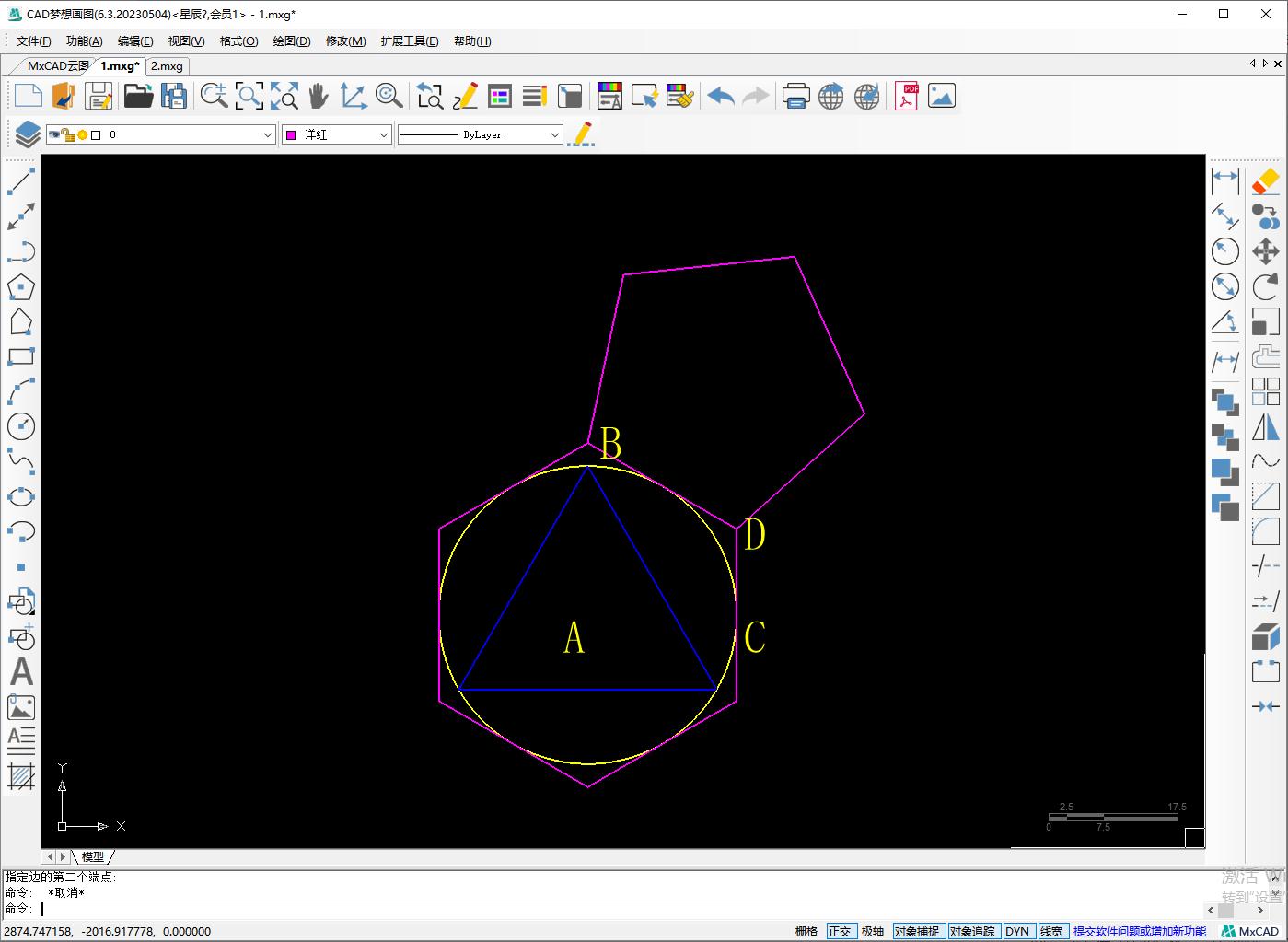

5.绘制好对象如下图所示

6.接着使用阵列中的环形阵列命令以A点为中心点，对象为正五边形，阵列项目为6角度为360绘制出一下图形

7.最后进行删除和尺寸标注整个图形就完成了
