3d曲别针模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在上视基准面上绘制草图 中心线：长度10；

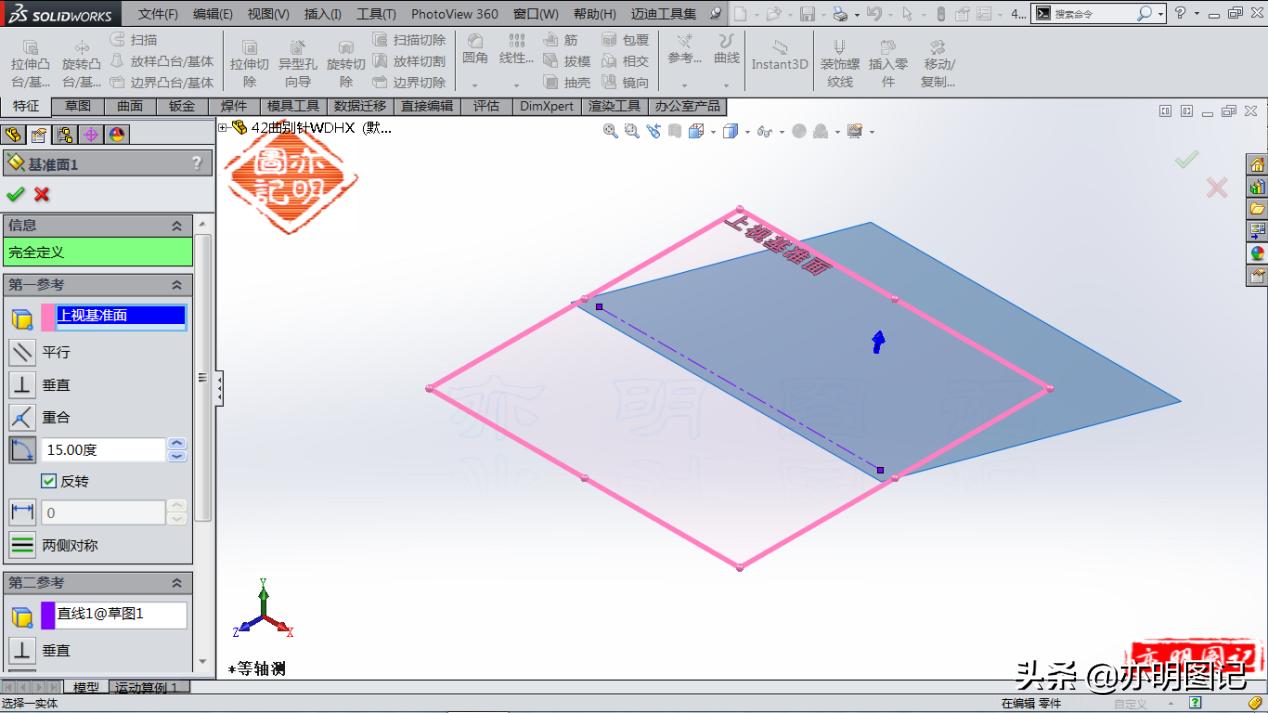

2、新建基准面1：第一参考选择上视基准面，角度15°，勾选反转；第二参考选择草图中心线；

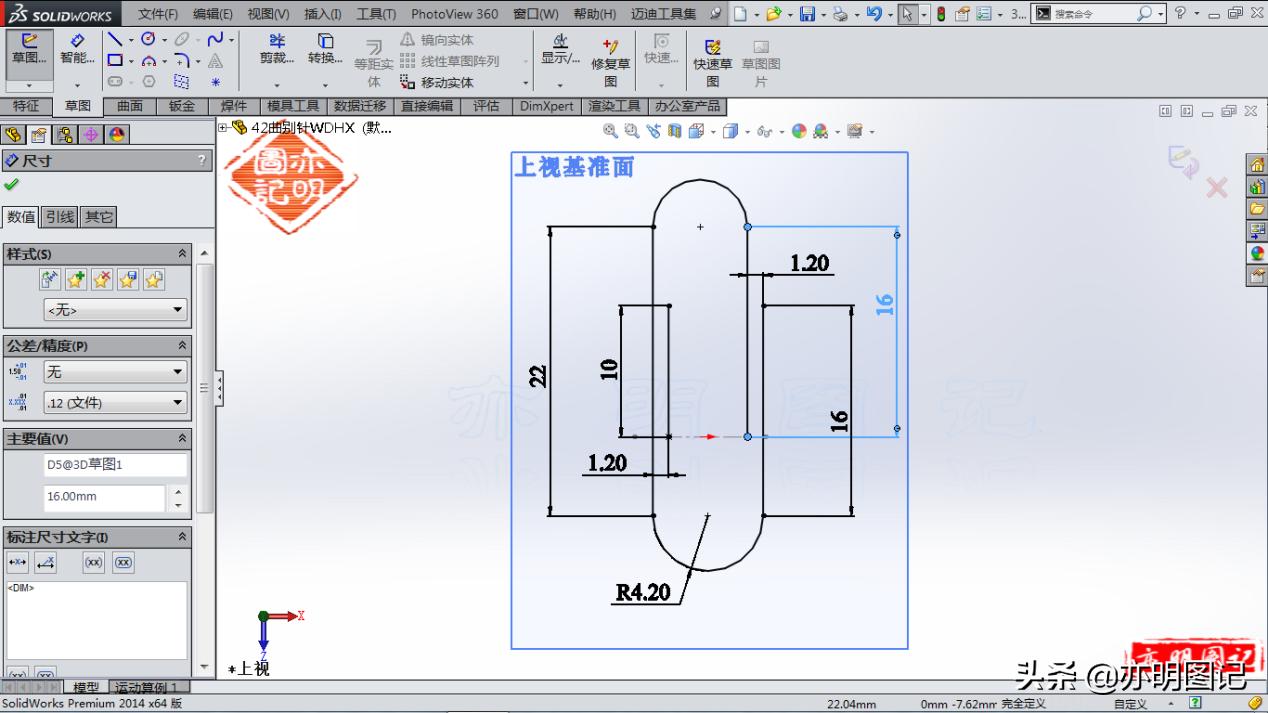

3、绘制第一个3D草图：使上视基准面正视于窗口；绘制圆弧和直线并添加尺寸和几何关系使草图完全定义；

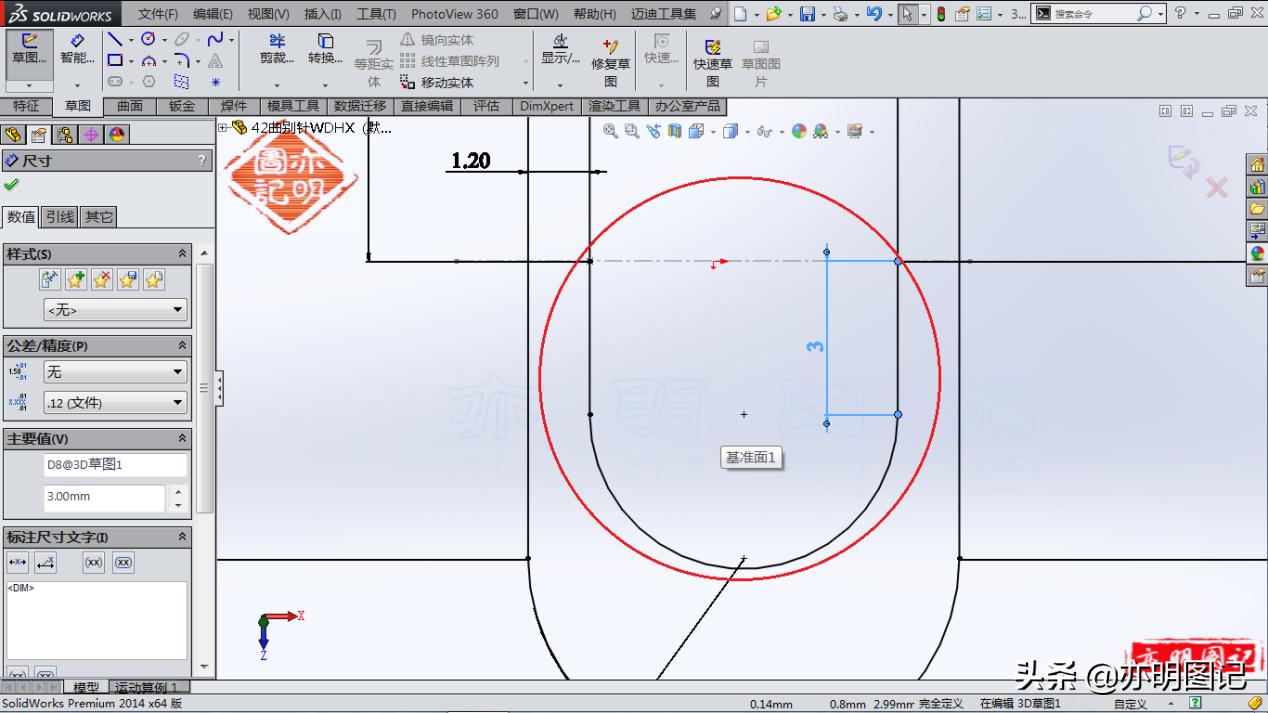

4、使新建的基准面正视于窗口；绘制红圈内的直线和圆弧并添加几何关系和尺寸使草图完全定义；

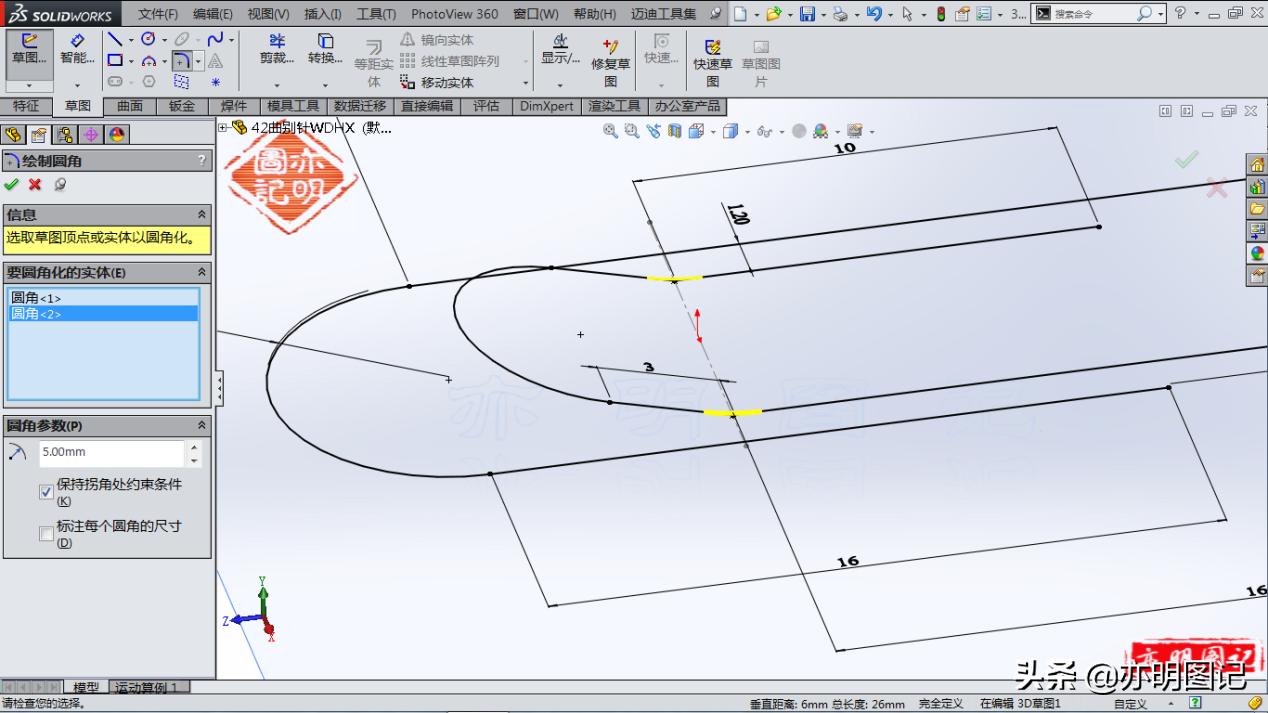

5、倒圆角：圆角半径3；退出草图，完成第一个3d草图；

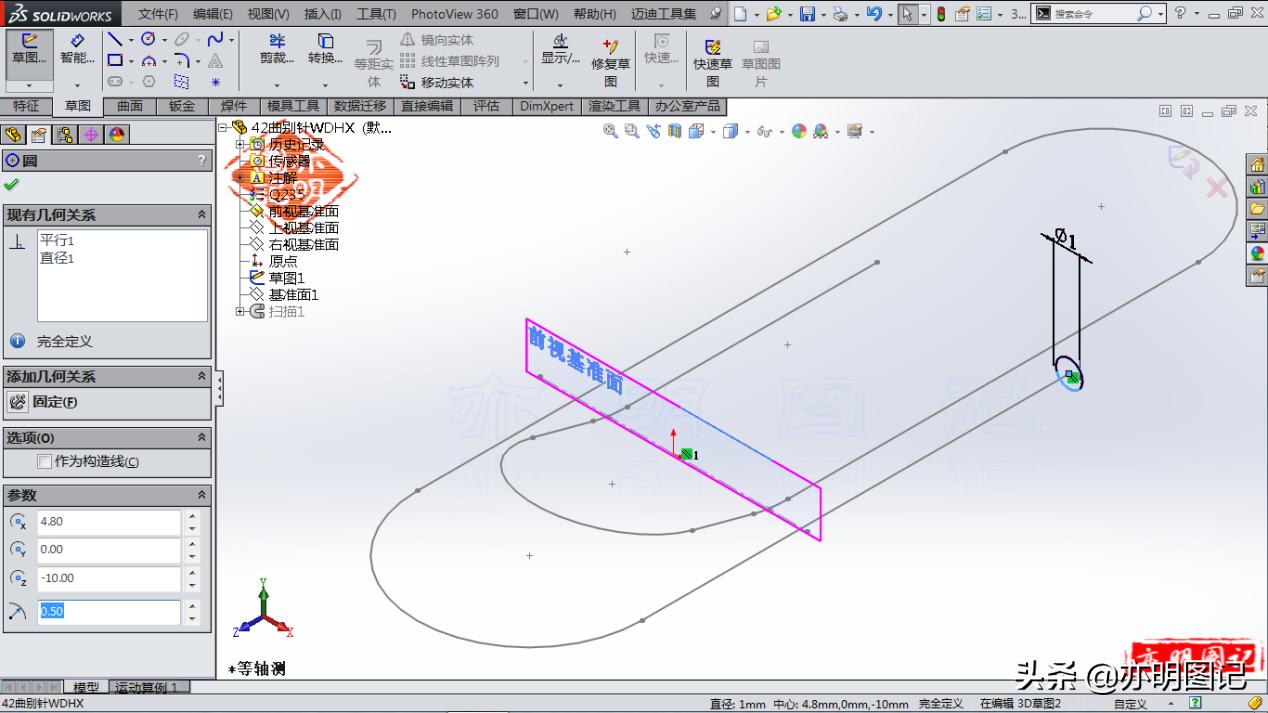

6、绘制第二个3D草图 圆：圆心与第一个3D草图的端点重合；圆与前视基准面添加几何关系平行；退出草图，完成第二个3d草图；

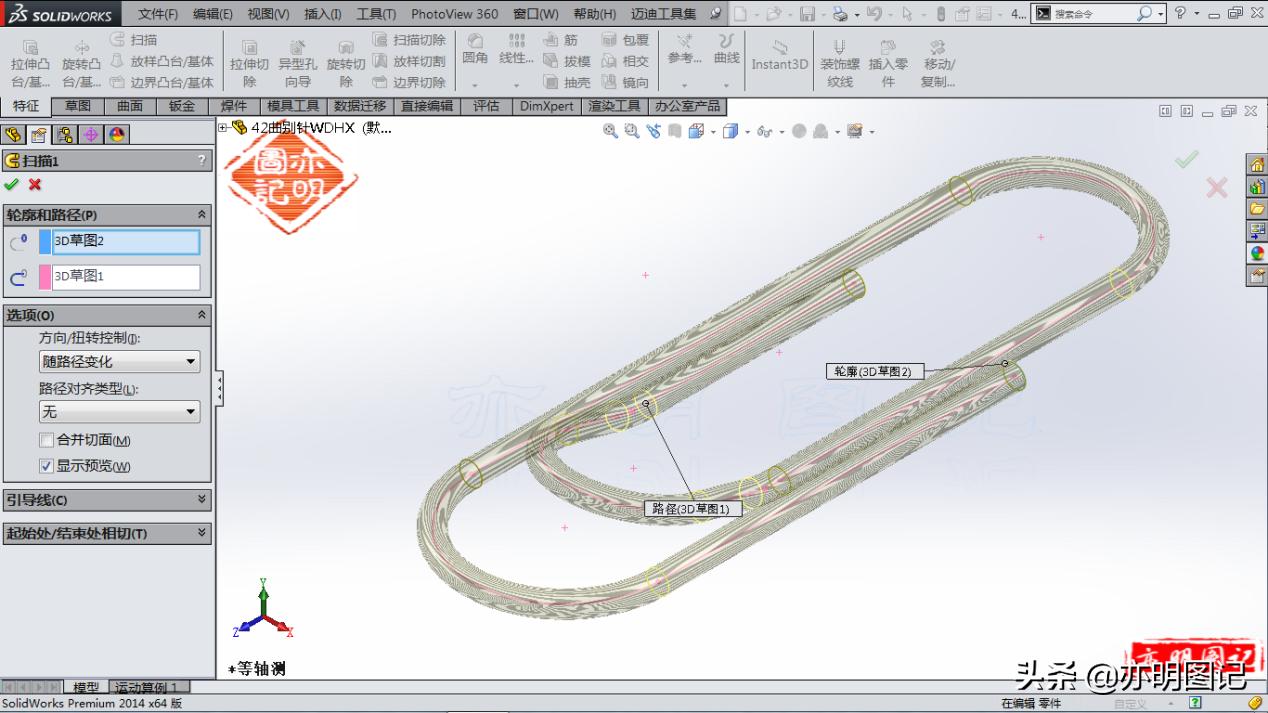

7、扫描：轮廓选择第二个3D草图；路径选择第一个3D草图；

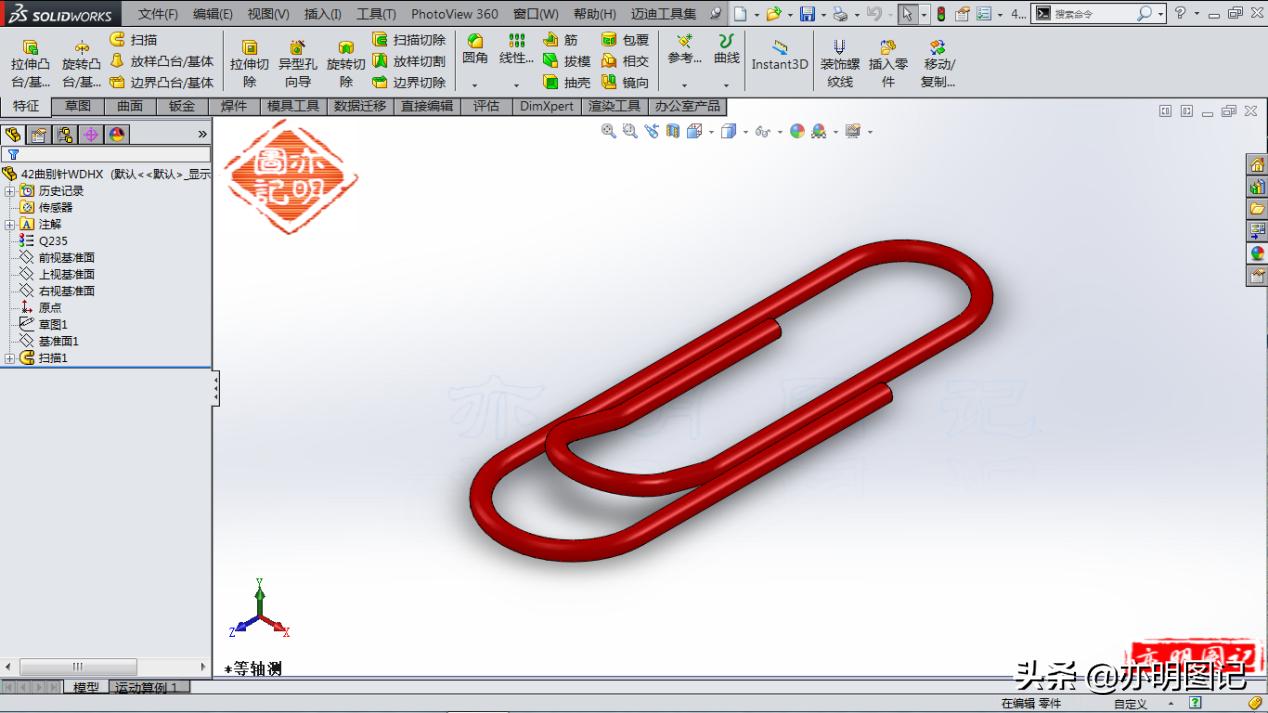

8、添加外观；

完成。
