1.1 服务器设备
|
序号 |
厂家&型号 |
数量 |
备注 |
|
1 |
DP2200 |
3台 |
单台配置2*英特尔至强金牌5220R处理器；12个64GB DDR4 RDIMM内存；2个系统盘480GB硬盘，2个缓存盘1920GB固态硬盘，8个数据盘 8000GB-SATA硬盘；2*GE+4*10GE光口 |
1.2 网络设备
|
序号 |
厂家&型号 |
数量 |
备注 |
|
1 |
华为 CE6857 |
2台 |
汇聚交换机,1U,48*10G SFP+,6*100G QSFP28,2*交流电源,端口侧出风 6857-48S6CQ-EI |
|
2 |
华为 S5731S |
2台 |
接入交换机,1U, (48个10/100/1000BASE-T以太网端口,4个万兆SFP+,单子卡槽位，2*交流电源 |
1.3 软件情况
|
序号 |
部件 |
名称 |
版本号 |
|
|
1 |
主软件包 |
FusionCube |
8.1.2.SPC100 |
|
|
2 |
存储软件 |
OceanStor Pacific |
8.1.2.SPH101 |
|
|
4 |
虚拟化平台类型 |
FusionCompute |
8.2.0（KVM） |
|
|
5 |
服务器 |
DP2200 |
BMC(iBMC) |
6.41 |
|
BIOS |
8.03 |
|||
|
CPLD |
3.03 |
|||
|
6 |
交换机 |
6857-48S6CQ-EI |
版本 |
V200R021C00SPC200 |
|
补丁号 |
V200R021SPH010 |
|||

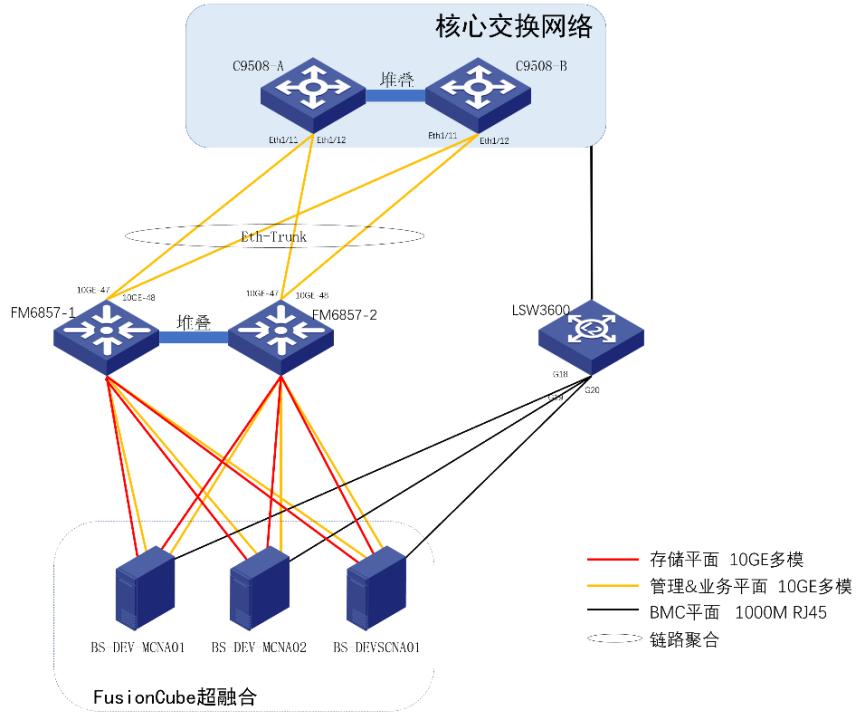

2.1 组网拓扑
2.2设备信息
|
设备类型 |
设备型号 |
设备数量 |
设备用途 |
备注 |
|
服务器 |
DP2200 |
3 |
管理&计算&存储节点 |
MCNA、SCNA、FusionStorage融合部署节点 |
|
交换机 |
CE6857 |
2 |
接入交换机 |
管理&业务&存储接入 |
2.3 IP&VLAN规划需求
|
网络平面类型 |
VLAN |
IP地址段 |
备注 |
|
管理平面 |
57 |
10.37.57.0/24 |
主机系统以及管理虚拟机所用地址 |
|
BMC平面 |
服务器BMC带外管理地址 |
||
|
业务平面 |
54 |
10.37.54.0/24 |
虚拟机所用地址 |
|
55 |
10.37.55.0/24 |
||
|
存储平面 |
4050（内部） |
172.37.56.0/24 |
存储内部通信平面，私网地址即可 |
2.4 主机及组件虚拟机IP地址
本次项目需要客户提供的地址，用于超融合的组网，分别是:
1、主机系统以及管理虚拟机所用地址、服务器BMC带外管理地址；
2、临时为安装部署时所需地址，平台部署完成后释放；
3、业务虚拟机所用地址；
4、存储内部通信平面，私网地址即可。
|
主机及组件虚拟机 |
BMC IP（内网地址） |
管理（内网地址） |
存储IP（私网地址） |
|
BS-DEV-MCNA01 |
10.37.57.120 |
10.37.57.107 |
172.37.56.100 |
|
BS-DEV-MCNA02 |
10.37.57.121 |
10.37.57.108 |
172.37.56.101 |
|
BS-DEV-SCNA01 |
10.37.57.122 |
10.37.57.109 |
172.37.56.102 |
|
VRM01 |
NA |
10.37.57.104 （ 浮动10.37.57.105 ） |
NA |
|
VRM02 |
NA |
10.37.57.106 |
NA |
|
FCV01/FSM01 |
NA |
10.37.57.101 ( 浮动10.37..57.102 ) |
NA |
|
FCV02/FSM02 |
NA |
10.37.57.103 |
NA |
|
临时IP1 |
NA |
10.37.57.200 |
NA |
2.5 网络设备IP地址
|
交换机 |
名称 |
管理VLAN |
IP地址 |
网关地址 |
|
FM6857-01 |
fusioncube6857_istack |
57 |
10.37.57.2/24 |
10.37.57.1 |
|
FM6857-02 |
2.6超融合汇聚交换机端口连接
|
设备名称 |
源设备名称 |
源设备端口 |
目的设备名称 |
目的设备端口 |
流量类型 |
|
fusioncube68 57_istack |
FM6857-01 |
10GE1/0/1 |
BS-DEV-MCNA01 |
SL0-1 |
管理&业务 |
|
FM6857-01 |
10GE1/0/2 |
BS-DEV-MCNA02 |
SL0-1 |
管理&业务 |
|
|
FM6857-01 |
10GE1/0/3 |
BS-DEV-SCNA01 |
SL0-1 |
管理&业务 |
|
|
FM6857-02 |
10GE2/0/1 |
BS-DEV-MCNA01 |
SL4-2 |
管理&业务 |
|
|
FM6857-02 |
10GE2/0/2 |
BS-DEV-MCNA02 |
SL4-2 |
管理&业务 |
|
|
FM6857-02 |
10GE2/0/3 |
BS-DEV-SCNA01 |
SL4-2 |
管理&业务 |
|
|
FM6857-01 |
10G1/0/4 |
BS-DEV-MCNA01 |
SL4-1 |
存储 |
|
|
FM6857-01 |
10G1/0/5 |
BS-DEV-MCNA02 |
SL4-1 |
存储 |
|
|
FM6857-01 |
10G1/0/6 |
BS-DEV-SCNA01 |
SL4-1 |
存储 |
|
|
FM6857-02 |
10G2/0/4 |
BS-DEV-MCNA01 |
SL0-2 |
存储 |
|
|
FM6857-02 |
10G2/0/5 |
BS-DEV-MCNA02 |
SL0-2 |
存储 |
|
|
FM6857-02 |
10G2/0/6 |
BS-DEV-SCNA01 |
SL0-2 |
存储 |
|
|
FM6857-01 |
10G1/0/7 |
C9508-A |
Eth1/12 |
Eth-Trunk100 链路*绑捆** |
|
|
FM6857-01 |
10G1/0/8 |
C9508-B |
Eth1/12 |
||
|
FM6857-02 |
10G2/0/7 |
C9508-A |
Eth1/13 |
||
|
FM6857-02 |
10G2/0/8 |
C9508-B |
Eth1/13 |
||
|
FM6857-01 |
100GE1/0/5 |
FM6857-02 |
100GE1/0/5 |
堆叠 |
|
|
FM6857-01 |
100GE1/0/6 |
FM6857-02 |
100GE1/0/6 |
堆叠 |
2.7 初始账户规划
|
普通用户名 |
密码 |
root密码 |
|
|
MCNA01 |
fc2 |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
|
MCNA02 |
fc2 |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
|
SCNA01 |
fc2 |
IaaS@CLOUD8! |
Snhuawei@1234! |
|
VRM01 |
gandalf |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
|
VRM02 |
gandalf |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
|
FCC01/FSM01 |
fc2 |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
|
FCC02/FSM02 |
fc2 |
IaaS@CLOUD8! |
IaaS@CLOUD8! |
2.8 FusionStorage存储
|
项目 |
配置规格 |
|
主机数量 |
3 |
|
机型号 |
DP2200 |
|
集群数量 |
1 |
|
主存设计 |
8000GB SATA*8 |
|
缓存设计 |
1920GB SSD*2 |
|
存储容量概要设计 |
EC（4+2） |
|
部署方案 |
融合部署 |
|
网口设计 |
10GE管理&业务平面*2，10GE存储平面*2，Mgmt BMC管理*1 |
|
存储网络设计 |
VLAN信息：4050 IP信息：详见3.3.1 |
