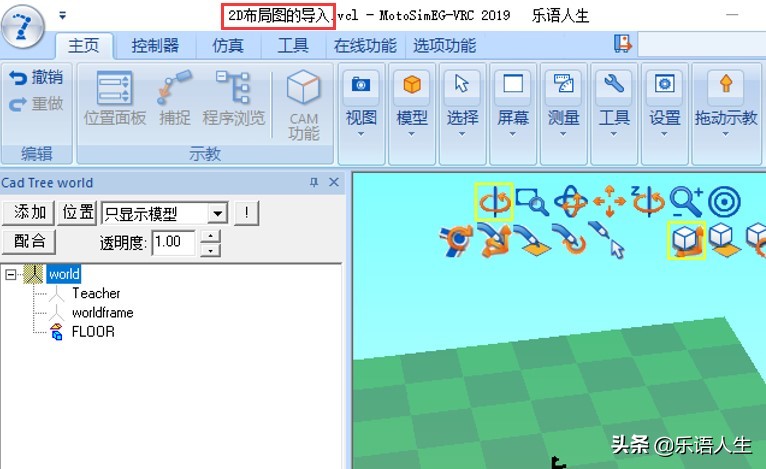

前言：对于2D布局图一般很少导入仿真软件中使用，基本上都是直接导入3D模型进行仿真，当然，如果我们手上没有3D布局的时候，可以将2D布局图导入做参考（在规划或者项目执行初期，改造项目客户只提供了2D布局图等等情况下）。1、首先我们需要将2D布局图用AutoCAD打开，将布局图位置移动到世界坐标原点位置，然后另存为dxf格式的文件。启动仿真软件MotoSimEG-VRC，新建导入2D布局图的项目，然后将dxf格式的2D布局图复制到项目文件夹下models目录下，返回仿真软件，打开模型树，先保存一下再进行下一步；
2、在模型树上选中world，然后点击添加按钮，弹出模型添加对话框，点击文件名称下面的省略号（图中1），选取dxf格式的2D布局图文件，Open、确定；
3、弹出CAD输入对话框后，我们将高速模式打勾，确定；
4、等待布局图导入完成，调整FLOOR大小使整个布局图都展示在FLOOR上面，可以看到2D布局图只显示图形，如下图所示；
5、接下来我们将提前转档为hsf格式的3D模型导入系统，操作步骤同上，导入后需打开模型属性对话框，将比例修改为0.01，完成后调整3D模型位置使之和2D布局图重合，下一节将进行三轴变位机双机弧焊系统的操作设置，保存、退出；
