预备知识：先要学习cad的平面制图和三维的基本操作，方可进入此练习。
注意：在CAD的三维建模中，某一个模型的建立方法不一定是唯一的；就像在二维制图里一样，画某一个图形的方法可以有多种；只要能达到目的，你尽情的想出简单的办法完成任务；只有这样，才算把CAD学到家了。

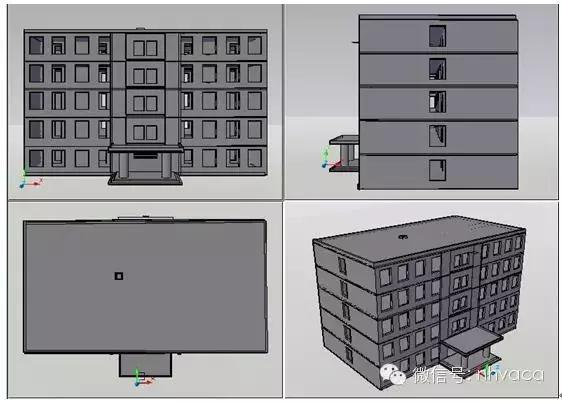

先看一下此楼模型的最终结果图：
启动CAD,
一：先制门厅主体
1：建立几个图层：辅助线层，门厅踏步层，门厅柱子层，门厅顶盖层等；分别设置其线的颜色，以便于区别；
2：选择辅助线图层，在（三维导航控制台）选择‘俯视’，切换到【俯视图】如下图所示：
切换到【俯视图】后，
A：利用【构造线】在制图区域根据设计尺寸画出四条参考线；
B：利用【偏移】命令---偏移300，作出（踏步平台）的参考线；如下图：

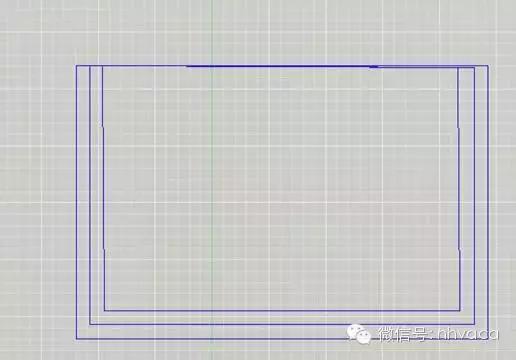

C：在（图层）选择面板里选择（门厅踏步）图层，利用【矩形】工具，以参考线为基准画一个最大的矩形，然后利用【偏移】工具向内偏移300，执行两次，总共得到三个矩形，然后分别把内部矩形的上部调整到同一条水平线上，如下图所示：

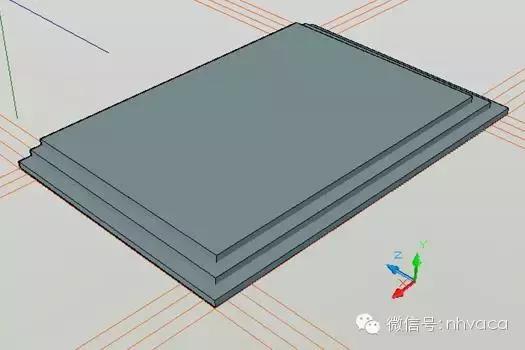

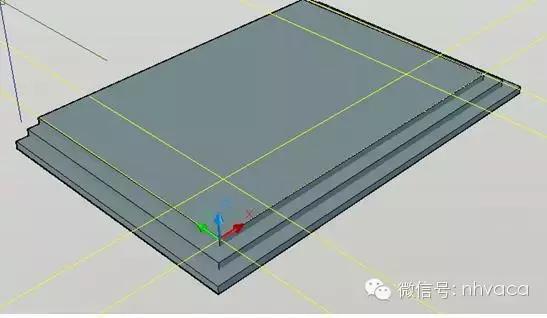

D：利用【拉伸】命令分别对三个矩形（从外向内）进行拉伸（150；300；450）；得到门厅踏步的实体模型，{在【视觉样式】里选择（概念）样式，在（三维导航控制台）里选择（东南等轴测图）。}【注意：利用三维导航控制台观察一下，如果得到的模型正确，则删除多余的参考线】如下图：
3：制作（柱子）

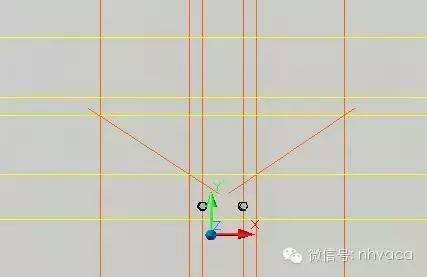

A：打开【UCS】面板，选择（原点），把坐标原点移动到门厅踏步最上面的一个角；选择（参考线图层-临时用），用【构造线】命令画出三条线，再用【偏移】工具向内偏移1200，作为（柱子）的参考中心线；如下图：
B：关闭其它图层；只留下参考线和柱子图层，切换到（俯视图），利用【画圆】命令，在柱子中心线画两个圆，如下图：
C：利用【拉伸】命令分别对两个圆拉伸3500（柱子高度），如下图：
4：制作门厅顶盖：

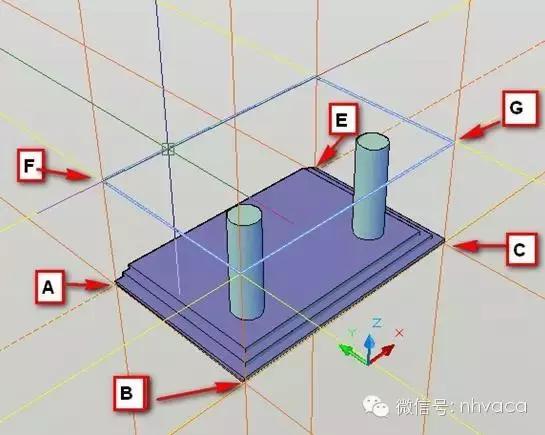

删除黄色参考线，利用【构造线】命令，分别在下图中的A,B,C,F点分别画出需要的参照线，利用偏移命令分别对需要的线向上偏移3950，形成顶盖参考线，如下图所示：

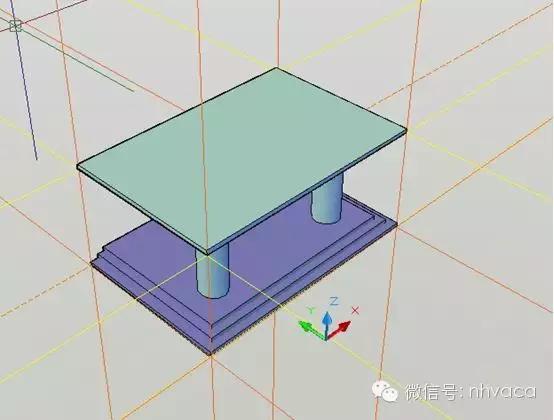

D：选择（厅顶盖图层）；利用【矩形】命令以为F点，*点G**为终点画一个矩形；利用【拉伸】命令，把刚画的矩形向上拉伸150（厚度），从而形成门厅上顶盖模型，如下图所示：
5：制作门厅顶盖女儿墙

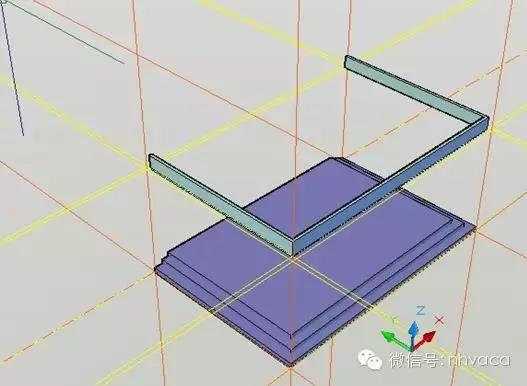

利用【多段体】命令，在命令栏内的提示下：分别对（h—高度，设置成需要的高度（我用450）；（w—宽度，-----我用100），（J---对正，我用L---左对正）进行相关设定，然后沿顶盖的边缘画出多段体，从而形成翻檐的模型，如下图所示：

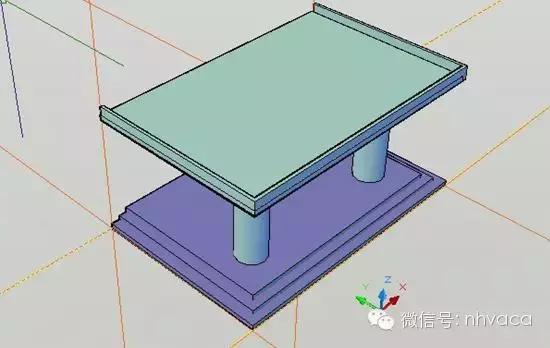

E：删除不必要的参考线，开启关闭的图层，利用三维导航控制台观察效果，如下图所示：
到此门厅模型制作完毕。
二：制作第一层部分墙体：

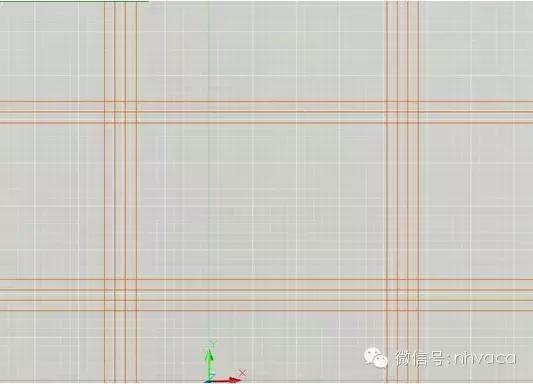

A：立好的模型图层【但要留下柱子图层---以此作为大门的参考】，俯视图，利用【偏移】命令分别把参考线向上、向左、向右偏移相应的设计尺寸，从而形成主要墙体参考线；（练习者可以随意想象需要的尺寸）；如下图所示：

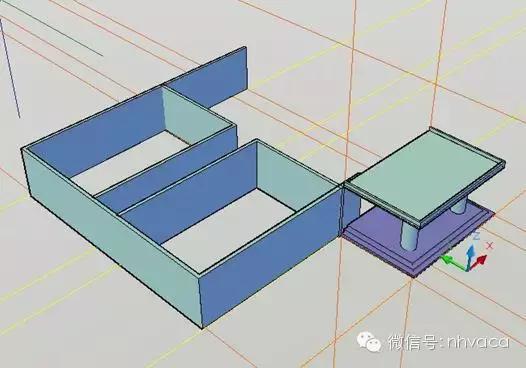

B：建立各个部位墙体的图层；切换到【南轴测图】，利用【多段体】命令，别在相应部位画出墙体；如下图所示：
三：制作一层地面。
A：因为门厅踏步为450，室内地坪高度应该与之相等，暂且定为正负0.00，室外地坪为-450；

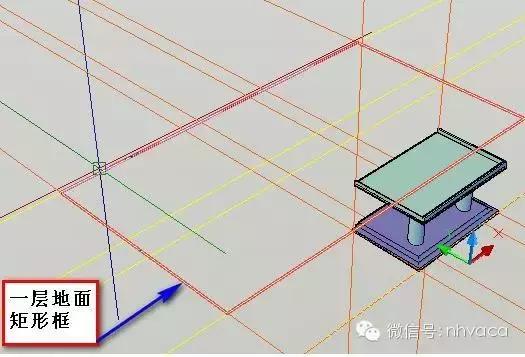

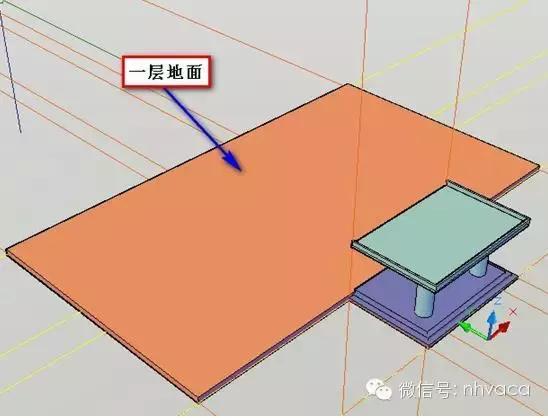

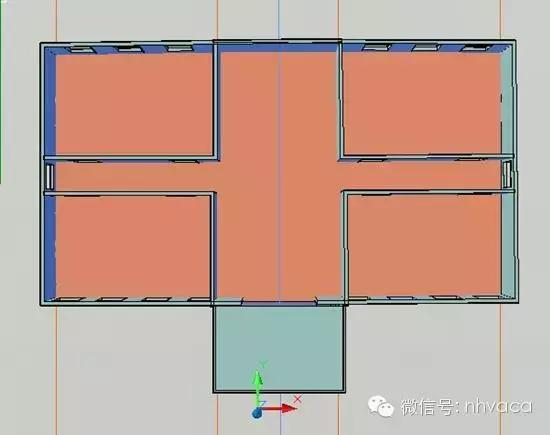

关闭所有墙体图层，建立（一层地面图层），选择此图层，用【矩形】命令在相应位置画一个和一层楼大小的矩形，如下图所示：
B：用【拉伸】命令将此矩形向上拉伸400；（留50作为画装饰部分用），如下图所示：

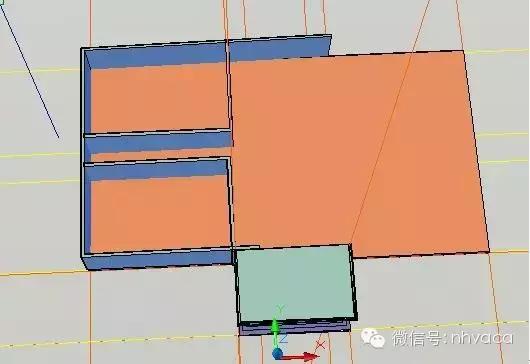

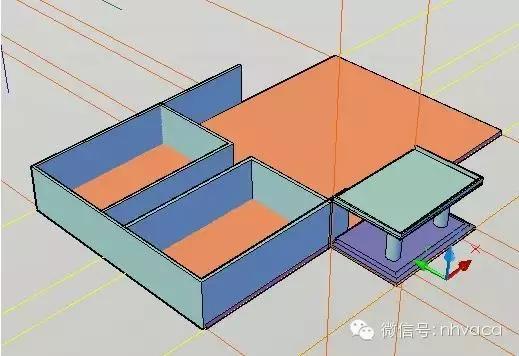

C：开启墙体图层，观察效果以及位置是否正确；如下图所示：
四：开门窗洞口
A：开窗洞口

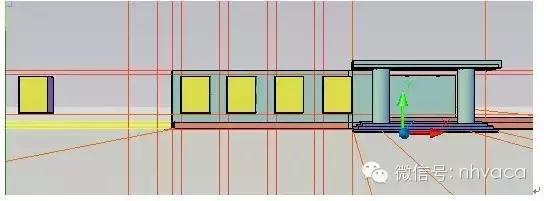

确定窗户的位置，画出参考线；并确定位置；然后画出一个和窗户一样大小的矩形，利用拉伸命令将矩形拉伸合适，【图层可以选择一个临时图层】；然后用【复制】命令复制多个到相应位置，如下图所示：

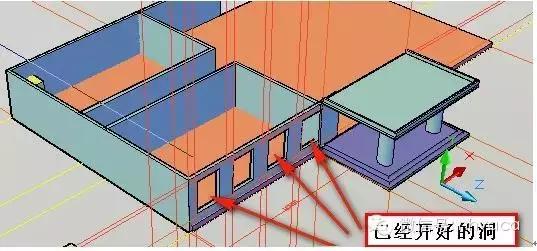

选择墙体后并按一（空格）键，再分别点击窗户这个小矩形，然后回车，即已经开好窗户的洞口；如下图所示：

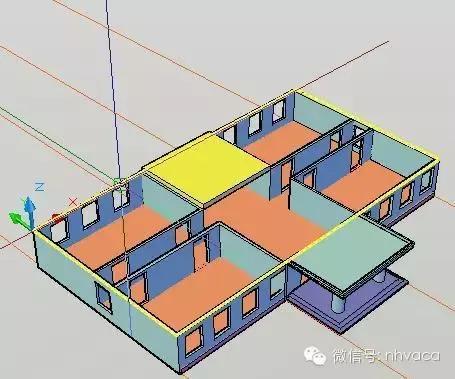

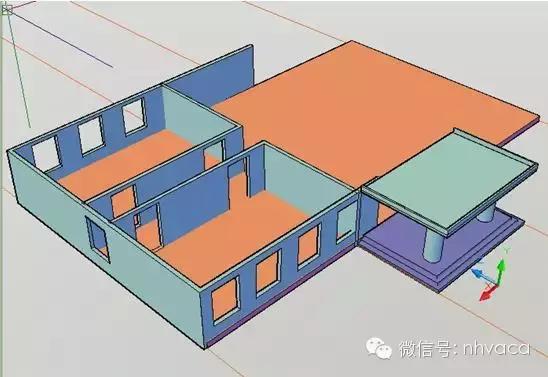

C：利用与上列相同的方法，分别在相应的地方开出其它的窗户和门洞口；如下图所示：
上图是已经开完的洞口。
五：制作第一层墙体的另一半：

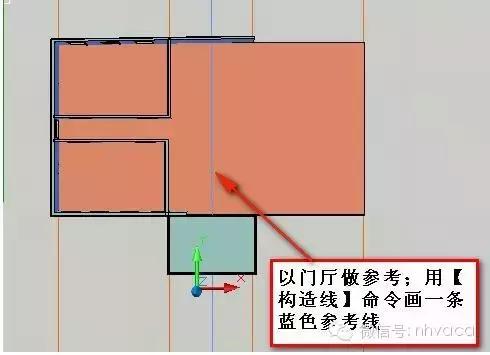

A:画一条门厅中心线，准备（镜像）另一半图形；如下图：

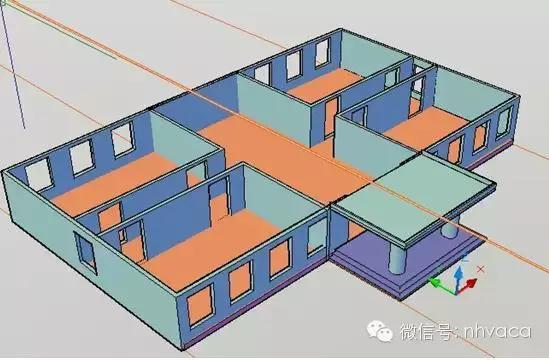

B：用【镜像】命令.点选所有墙体后，按一下（空格）键，以刚画的蓝色中心线作为镜像点，点击两下；回车；在命令行内输入N----不删除原对象，回车后得到一层全部墙体图形；然后用三维导航控制台分别观察图形的正确性；如下几幅图：
六：制作一层顶盖模型

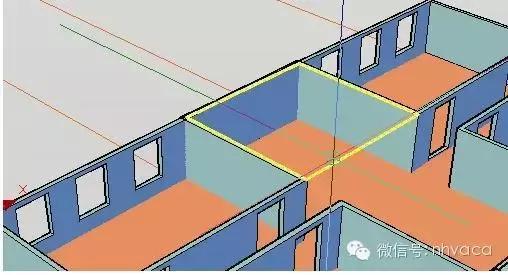

A;选择一个临时图层画一个矩形，作为楼梯间减掉的部分；
B：拉伸命令将其拉伸到一定高度（可以任意选择，但必须超过顶盖厚度；我选500）
C：建立一个图层—命名为一层楼盖；在其图层上再画一个与楼面一样大的矩形；
把上图中的黄色矩形线框；用【拉伸】命令将其拉伸得到楼盖；【拉伸—--150---楼盖厚度】；如下图;：

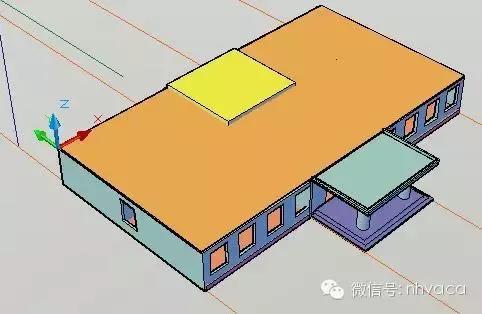

D：用【差集】命令减去上图中的黄色小矩形，得到一层整体楼盖，如下图：
七:：制作一层楼梯

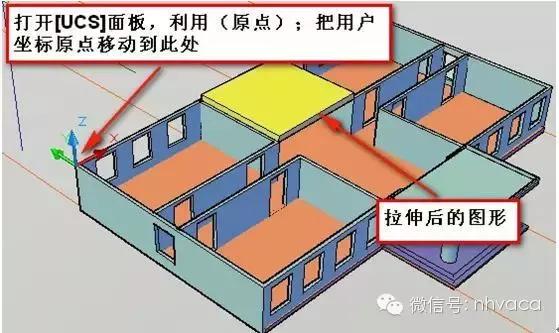

A：打开【UCS】面板，利用（原点）命令，把原点调整到下图位置，用【矩形】工具画一个矩形，作为休闲平台参照线框，如下图：
B：用【拉伸】命令把刚才画的矩形拉伸—150；作为休闲平台模型，如下图:
C：用【移动】工具把拉伸的平台模型向下移动1800（一个踏步300*150---一坡12个，则H=12*150=1800）；关闭和锁定不需要的图层，把视图调整到一定方向，如下图：

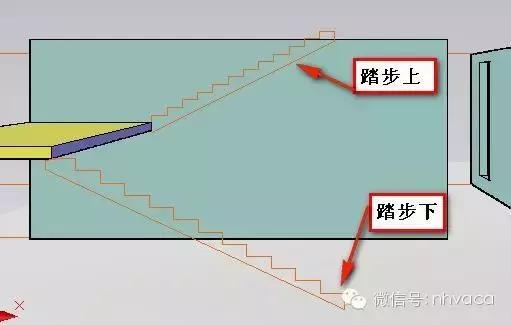

D：用【多段线】命令画出楼梯踏步，一坡上，一坡下，如下图：

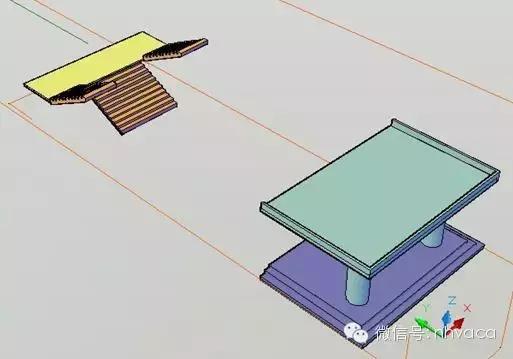

E：用【拉伸】命令对其分别拉伸2000和4200；调整到俯视图后用【复制】命令把踏步上再复制一坡，调整到合适位置，然后用三维导航控制台观察位置和效果，如果正确，楼梯模型的制作就算结束。如下图：
到此，楼体的三维建模已经完成。下一步的工作是;做装饰装修建模。
到此，关于建模是否可以总结为：
1：先要有想要建立模型的总体概念，然后有局部概念；即从整体到局部；
2：分别逐个建立各个部位的视图；然后用CAD的工具建立成模型；
3：随时注意USC功能的利用，注意随时切换视图
4：从局部逐个建立起局部模型，最后形成整体模型。

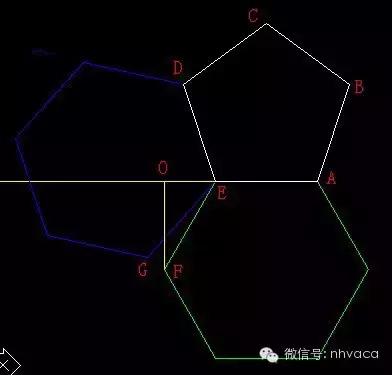

1、画平面图

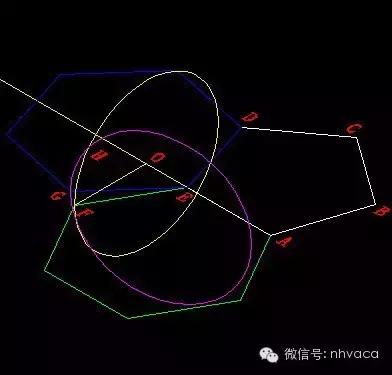

2、我们需要蓝色六边形绕DE旋转，绿色六边形绕AE旋转，直到G、F两点重合时停止。为此，需要以OF为直径画一个F点旋转的轨迹圆。

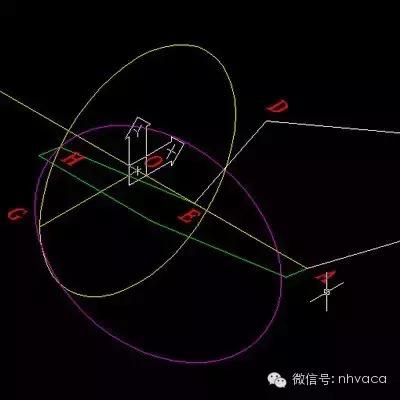

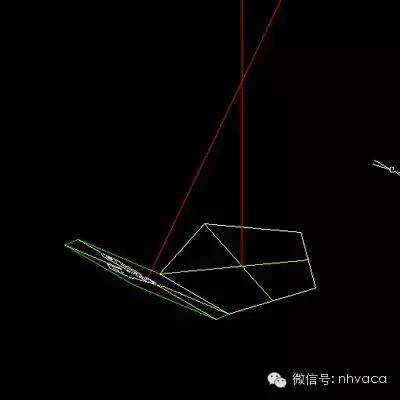

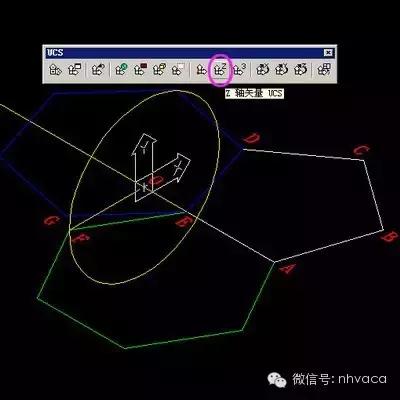

在画转迹圆前需要把UCS轴的Z轴方向，把视图切换为东南轴测图，打开UCS工具栏，点击Z轴矢量按钮，选择OE为Z轴矢量，然后以O为圆心，OF为半径画黄色圆。
3、兰色六边形也需要画一个轨迹圆，不过可以用镜像法求得，在选择镜像线时捕捉E、BC中点，紫色圆就是兰色六边形的轨迹，两圆交点为H。
4、把绿色六边形旋转到如图位置，注意不要输入角度，要用参照选项。
5、删除其它辅助线，在五边形、六边形中心画红色垂线。

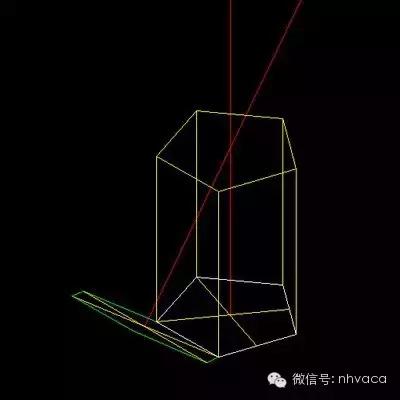

6、拉伸五边形，获得黄色柱体。

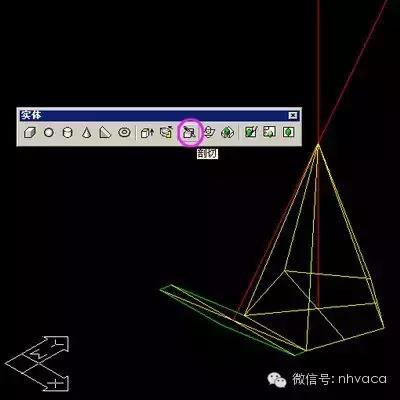

7、用三点法把柱体切割五次，每一次选择底部五边形的一条边加红色交点。

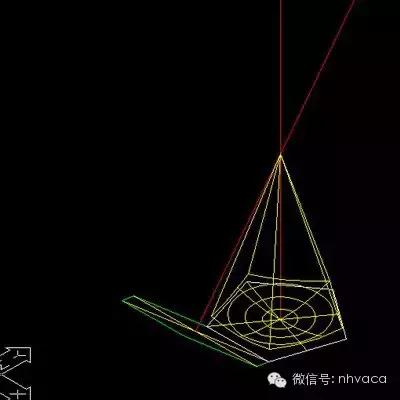

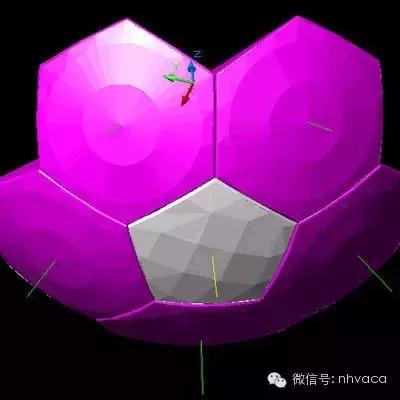

8、以红色交点为圆心，底部五边形中心为半径，画球体，然后把球体和黄色椎体进行交集运算，获得如图锥体。

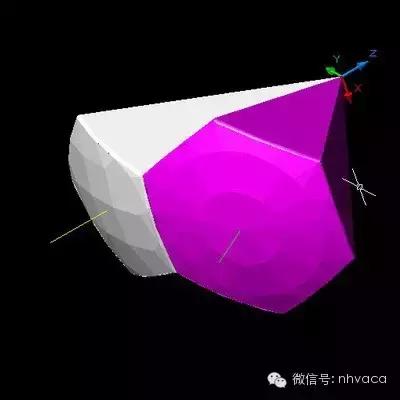

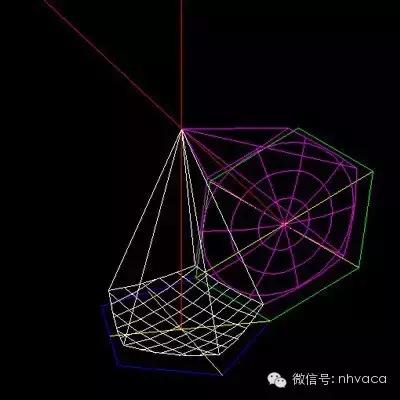

9、视图切换为西北轴测图，改变UCS，拉伸六边形，切割，画一个和上一步同样大小的球体，交集运算，获得如图白色锥体，为了看得清楚些，可以先把不需要的紫色锥体隐藏。
10、倒圆角，互相剪切两条中心线，并把中心线外向延长一点，着色，把UCS移到顶点。为了便于选择，先用group命令把轴和锥体组合。

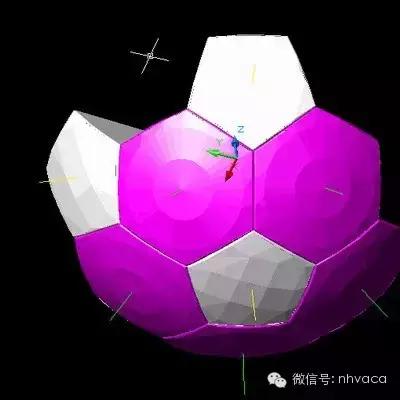

11、三维阵列紫色锥体，旋转轴选择黄色直线。
12、三维阵列白色锥体，旋转轴为绿色直线。

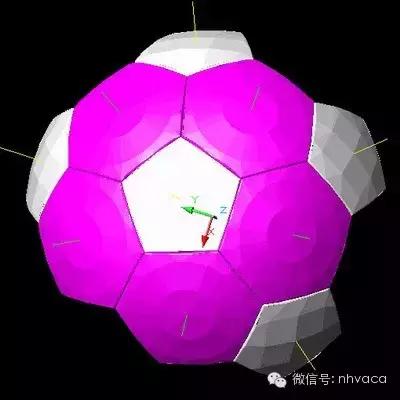

13、再次阵列锥体。

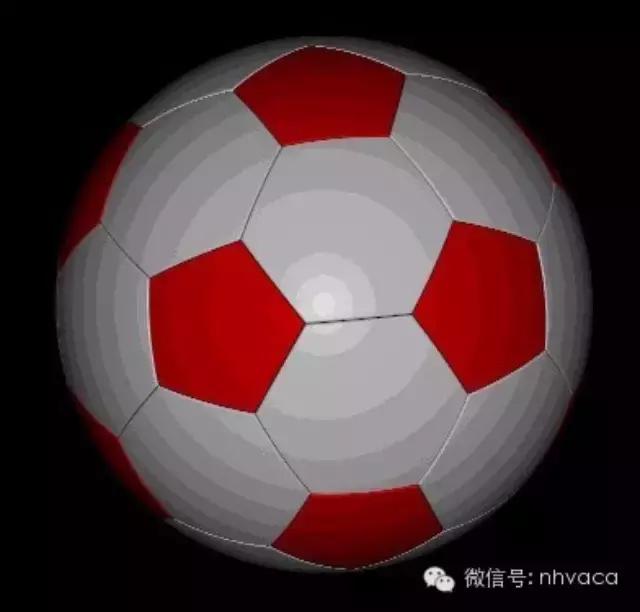

14、继续干吧，如果要改颜色，只要改一下图层颜色就可以了。
