2018年11月19日—21日，首届联合国世界地理信息大会将在浙江德清举行。此次大会是联合国主办的规模最大的地理信息大会，也是迄今为止在中国举办的层次最高、覆盖面最广的测绘地理信息领域重大国际活动。
上海建工五建集团承建了此次大会的永久会址及配套的景观湖。今天，工地君就带来一波“剧透”，让大家不到德清也能感受这个工程的独特魅力！
项目概况

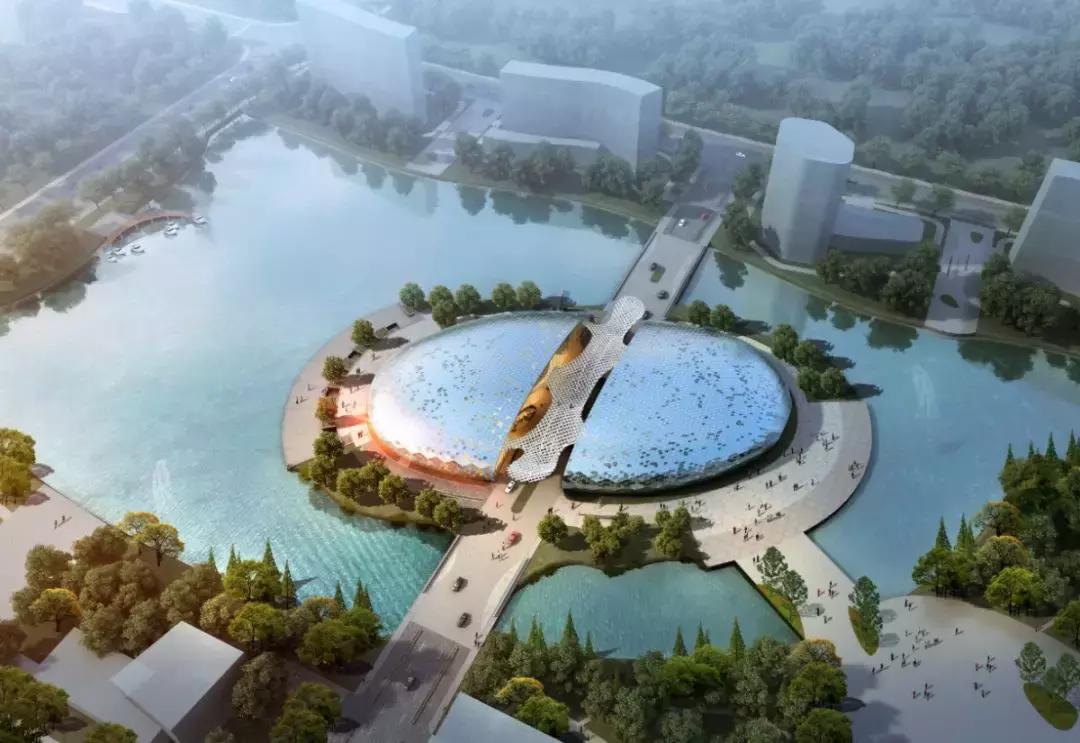

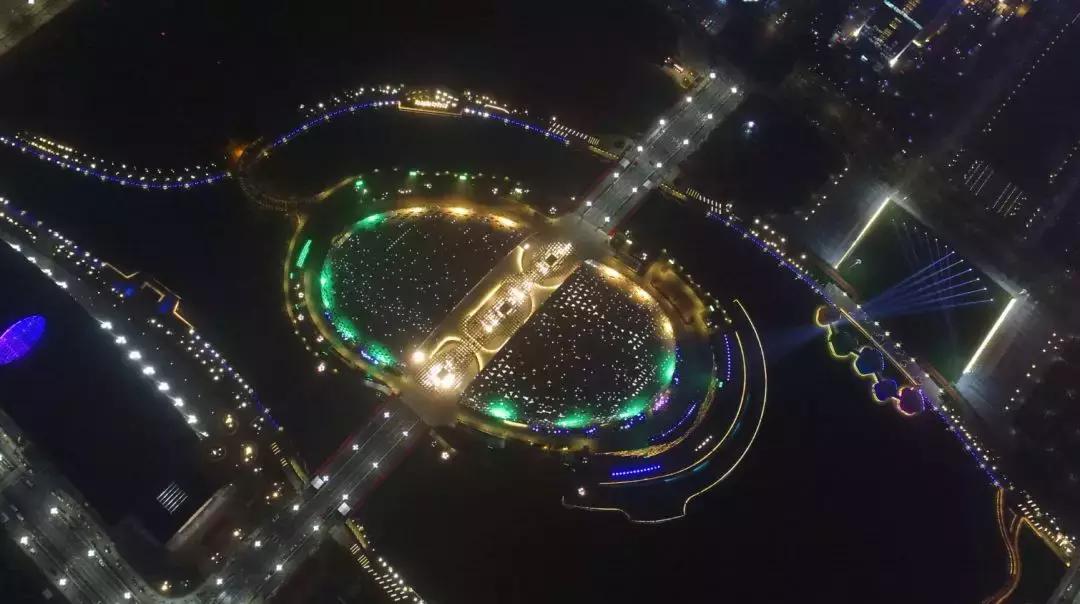

俯瞰凤栖湖及其支流，宛如一只展翅的凤凰，而会址恰是凤凰的眼睛，正是“有凤来仪、非梧不栖”的美好寓意。
本项目采用五建设计、五建建造的EPC模式，工程规模浩大，涉及结构工程、桩基工程、钢结构工程、幕墙工程、安装工程、装饰工程、室外总体工程（包括道路、桥梁、园林景观、人工湖等），囊括了所有土建施工所涉及的工程内容，可谓是包罗万象的建造技术的博览会。施工顺序为先做主体建筑，再进行凤栖湖周边的相关工程。
项目总建筑面积为7.45万平方米、水域面积约18.5万平方米，包括东半球（联合国会址）、西半球（德清大剧院）以及凤栖湖二期项目。项目于2015年开工，于2018年8月20日顺利完工并移交大会布展。
既然说了包罗万象，那么工程中的重难点肯定也是不少，接下来，工地君就带来详细介绍！
结构工程

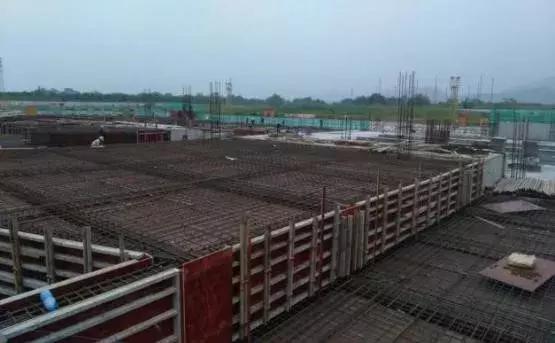

本工程造型优美别致，相应的土建结构极为复杂，弧形梁众多，首层板面标高多达21种，测量放样、排架搭设、模板制作、钢筋绑扎等工序均费时费力。
为此，承建该项目的五建集团第二工程公司组织项目总承包部集思广益，确定了新方案“垂线法”：把放样的横纵向的控制线每30cm一道进行划分，然后垂直于控制线方向对圆弧做弦相交，这些交点连接成的一段段短直线就可以近似的看成一段段小的圆弧，类似于微积分的理论。
虽然该方案操作复杂，误差却极小，采取这种方案，圆弧放样误差最终控制在1mm，从而确保了混凝土浇筑一次完美成型，保障了进度节点顺利推进。
▲大量的弧形梁支模难度大
▲大量的弧形梁钢筋绑扎难度大
▲大量的弧线测量定位难度大

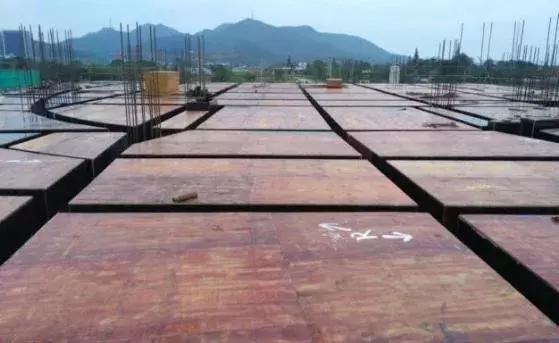

▲板面标高众多
桩基工程
西半球的中央舞台区，地下三层，板面标高为-15.000m，是德清目前最深的基坑。在没有先例借鉴的情况下，上海建工五建集团运筹帷幄、积极探索，将本集团上海数10家深基坑项目拿来作对比、选方案，根据当地的土质情况最终确定了排桩支护、三轴搅拌桩结合高压旋喷桩止水帷幕的方案，不仅加快了施工进度，还有效控制了成本。
中央舞台区由底至顶层层高达到38.15m，如此高的钢管排架搭设施工危险系数高，技术组深化设计，屋顶楼层板采用了钢筋桁架模板，省去了由底至顶的排架，实现了施工过程中的“取舍”，虽然模板的费用高了，但是保证了安全和施工进度，可谓是“花小价钱赢得了大利益”！
钢结构工程

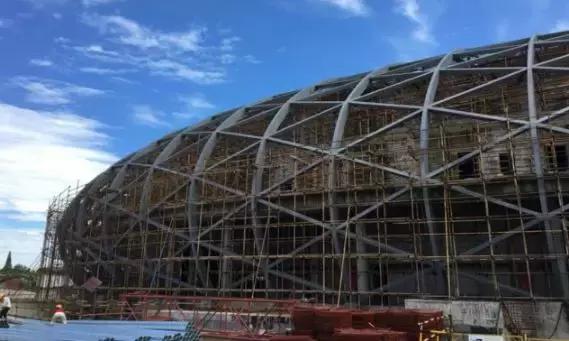

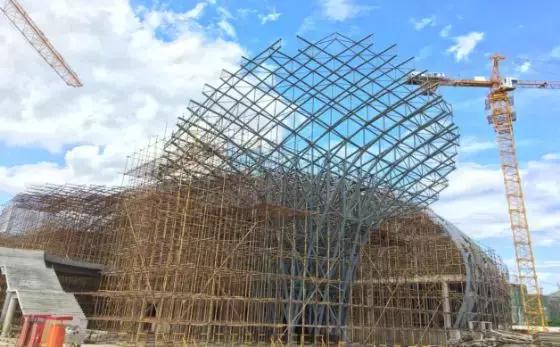

会址的球型屋盖钢结构的体量大且不规则，定位要求高，部分钢构件空间长度大、重量重、吊装难度大，施工要求相当高。屋面钢拱梁之间的连接系杆、水平支撑全部为焊接连接，由于屋面呈球形外壳，每根系杆与拱梁正交的角度都不一样，而水平支撑与拱梁斜交呈双曲角度。

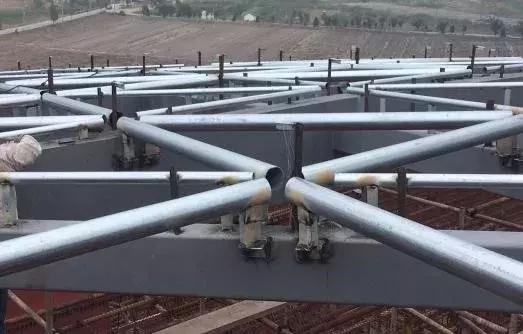

艺术飘带钢管与钢管之间连接全部采用相贯线焊接连接，相贯线有正交、斜交、多管聚交，安装有很大的难度。整个钢结构焊接，既要考虑焊接顺序、焊接收缩，又要考虑焊接变形。

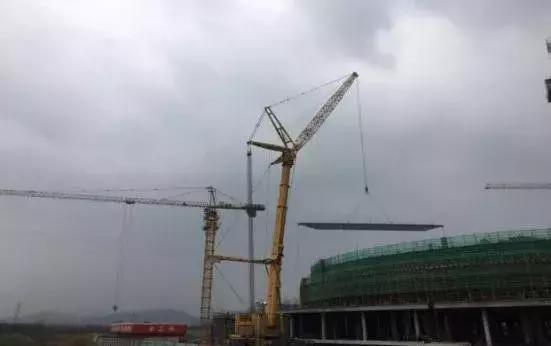

▲大截面构件吊装难度大
▲空间定位难度大

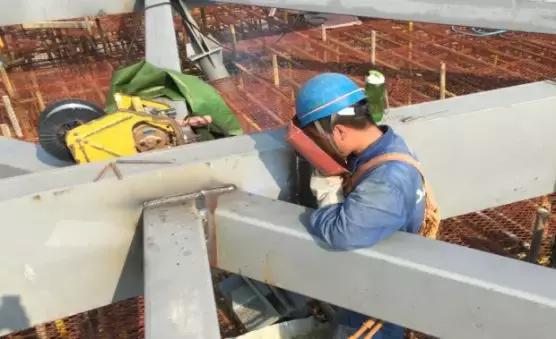

▲焊接工作量巨大
▲立面次钢梁安装难度大
对于以上棘手问题，上海建工五建集团稳扎稳打、逐个击破。
首先，项目部设置三维测量控制点，给定控制坐标，钢构安装前在其顶部坐标控制点位置贴好贴片，用全站仪进行定位。通过平面测量基准网、施工控制点传递、安装测量3个阶段的管控，保证定位的精准度。
其次，为保证顺利焊接合龙，现场搭设满堂脚手架配合工人及机械进行操作，采用了500吨的特大型汽车吊和200吨履带吊作业施工。
第三，钢构焊接以控制应力、应变为准则，按照钢柱与钢梁、拱梁之间的对接、系杆与拱架制定焊接顺序，制定每一步的工艺要求，以中心线为界，自中心向两侧对称焊接，有效减少变形，减少内应力的产生。
最后，完成的焊缝尺寸、强度试验检验必须合格，焊缝观感务必外形均匀，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物清除干净。
幕墙工程
会址的整个屋面如同一个巨大的智力拼图，共由10436块三角形中空夹胶玻璃与不锈钢板块组成，要一块一块、分毫不差地拼成一个球体。双曲面板材的弧度必须与钢结构拱梁相吻合，优美奇特的造型对工程设计、施工技术和安装质量及作业安全方面的要求很高，同时飘带不锈钢复合板拼装难度也相当大。
针对这些问题，项目技术组善于思考，开动脑筋，发明了简易灵活的幕墙放样工具并申请专利，大规模应用于异形幕墙龙骨施工放样中，现场安装的精准度和安装效率大幅提升，累计节约工期50多天。

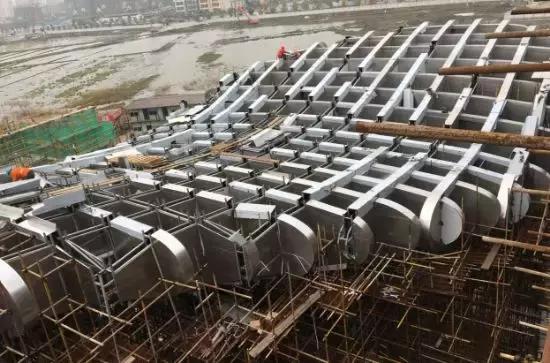

▲飘带方管焊接工作量大、空间定位要求高
▲飘带板块加工及安装精度要求高
▲屋面龙骨安装工作量大、空间定位要求高
▲屋面防渗漏要求高
幕墙的板块多，板块间的胶缝随之增加，整个会址的胶缝的长度，可以从国家会展中心一直延伸到东方明珠，长达22km。
在打胶的管控中，首先幕墙骨架安装时位置定位要精确，严格控制施工误差；其次在采用硅酮耐候密封胶密封时，严格要求打胶质量，要密实、平滑、线条流畅；最后在施工完成后的验收中，施工员和质检员对此部位采取100%严格检查，作为关键工序来抓，不合格立即重新打胶。
安装工程、装饰工程

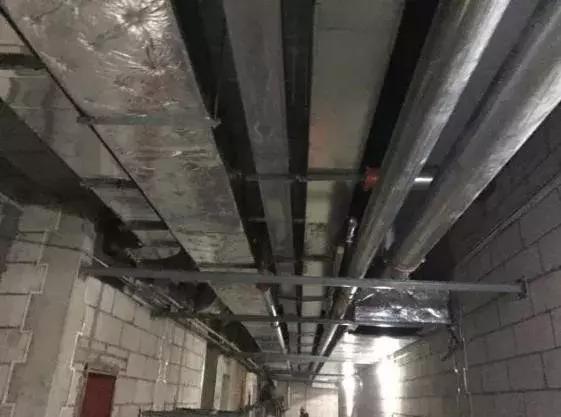

工程中安装、装饰系统复杂，密布管线的远胜于令人头痛的蜘蛛网，交叉施工难度大。为此，上海建工五建集团做足了充分的准备，借鉴德清技术转移中心项目和公司承建的其他上海大型公共建筑项目的经验，运用BIM技术建立的三维立体模型，将安装工程、装饰装修、土建结构等专业的模型全部组合到一起，相互碰撞，非常直观地呈现在大家面前。各专业针对问题细致讨论，在问题还处于萌芽状态时就做好了调整方案，这样不仅节约了材料，节省了成本，更节省了宝贵的时间。
▲土建安装、装饰连续施工，协调量大
▲土建安装按照装饰净高施工，难度大

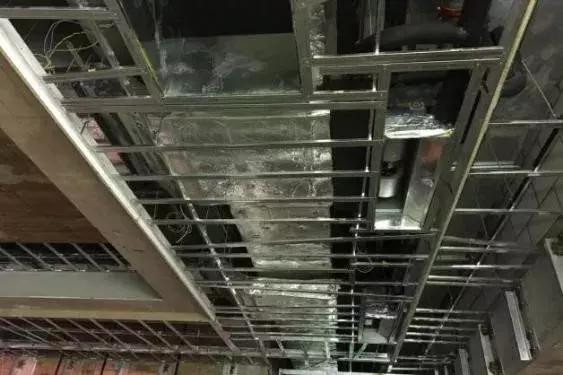

▲系统高低错落复杂

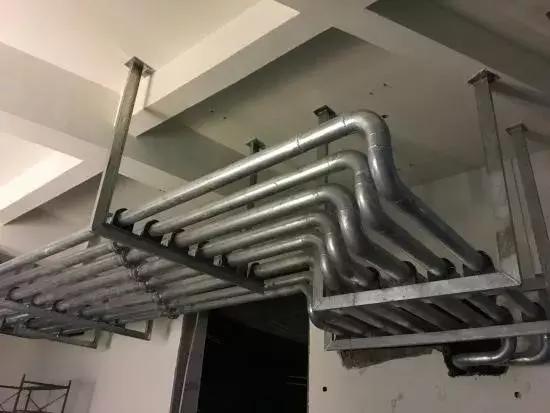

▲管线综合难度大
室外总体工程

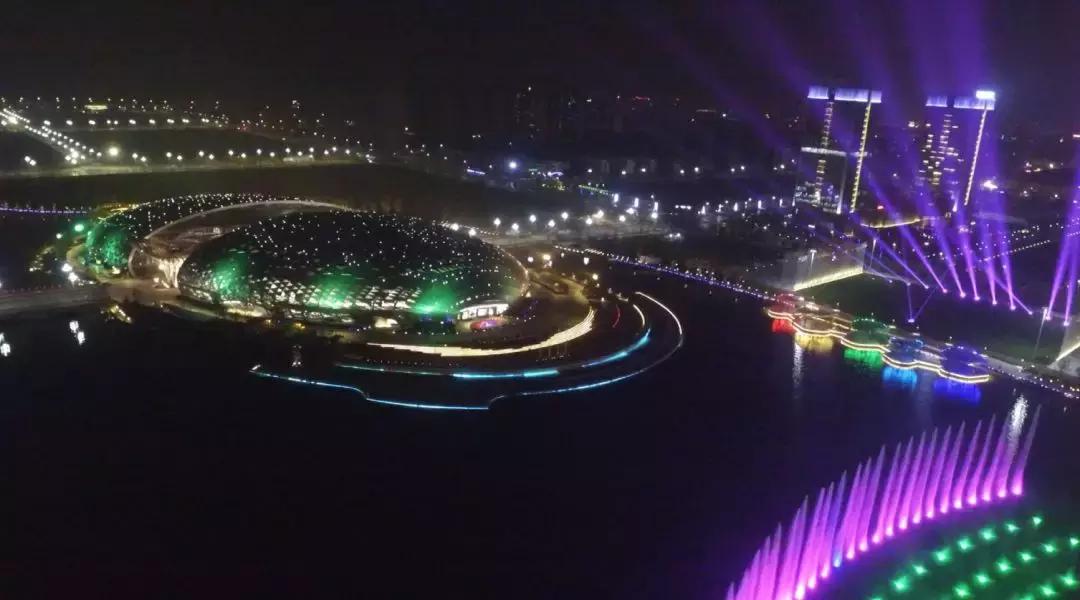

凤栖湖体现“新古典、历史感、江南味”的风格，融合德清地域文化元素和湿地自然景观，打造生态优势彰显、创新底蕴深厚、国际化水平领先的特色鲜明环湖带。
凤栖湖工程于2017年11月21日中标，招投标晚、工期短，土方量共计90万m³，需用土方车外运6万辆车次。湖的水域面积大小与德清县的春晖公园相当，周长超过4km，景观道路铺装量大、景观繁多，湖中音乐喷泉技术要求高。
凤栖湖施工周期内，周边其余标段的道路施工同时进行，经常发生预计好的施工道路无法正常通行的情况，造成了巨大的协调工作量。项目部针对问题，每天一会，合理解决凤栖湖与联合国地理信息论坛、大剧院项目的交叉施工、曲园南路拱桥及管线施工、下柏路交通组织等技术问题。
考虑到绿化施工的时间及联合国地信大会开会的时间，要选取花期合适但反季节种植可行的精品苗。在这期间，项目部协同业主、监理、审计多次前往全国各地挑选苗木，为地信大会贡献优质绿植。种植苗木期间正值夏天最炎热的时节，项目部多次与绿化专业单位讨论施工方案，协调大面积种植与安装土建的施工工序，根据种植计划提前安排好苗木、灌木、草坪的进场计划及专业种植人员的安排，为保证工期尽最大的努力。
后期凤栖湖的引水过程中，沿途一路17公里项目部都参与考察，排除障碍。为了保证凤栖湖的湖水清澈怡人，项目部采取了如下措施：
1）开挖湖底时尽可能保证没有垃圾土、建筑垃圾和生活垃圾的残留。
2）种植具有净水功能的水生植物，保证水质。
3）安排项目部青年同志成立水质管理小队，负责每天巡查垃圾，打捞岸边垃圾及告知工人、游人环保意识和相关知识，保证河水质量。
4）在业主单位的帮助下，落实了专业打捞单位负责河面垃圾清理。
不久之后，凤栖湖碧波荡漾，景色宜人。
当然了，这个项目能够顺利竣工，不仅仅只是技术层面上的攻坚克难，在组织管理上，他们也有属于自己的一套！
面对工程变更，开展组织协调
作为上海建工五建集团的EPC项目，在设计深化方面，内容繁多，工作量浩大，而且由于工程造型别致的特殊性，使得深化的难度极高。因为本工程不仅有剧院的部分，而且有会议厅的功能区域。项目部召集各专业设计负责人到项目开研讨会，面对面解决专业间的碰撞问题，避免了后期的修改，提高了出图效率。
项目部根据施工平面图，运用tekla软件建立模型，然后生成平面图纸，最后转化成详尽的CAD平面图纸，“二维升到三维，再降到二维”，这个一升一降的过程，带来的结果是更加深度的设计和更加细致的节点，也为现场施工提供了更清晰更直接的图纸，方便了现场施工班组的操作，赢得了宝贵时间。
为了保证地信大会的如期召开，只能采取会址和凤栖湖同步施工的办法，这就造成了整个现场是开放式的，现场的车辆运输线路，乃至工地的安防都是协调管理的很重要的环节。
因此，项目部当机立断加派人手，加强管理，高峰时期管理人员多达45人，安保人员30名，工人达到了1200人，集全力增援德清项目。
管理人员们看图纸，讨论施工工艺，熟悉每一道工序的所需时间，按照竣工日期倒排施工计划，制定方案和应急预案，按照计划和方案协调现场交叉施工作业，扎实、稳步、快速推进工程进度。
同样是球体造型的国家大剧院历时7年，而本项目仅仅用时3年就完成了业主要求，再一次创造了中国速度，为地信大会的顺利举行作出了有力保证。
在管理过程中，项目部采取轮休制，管理人员每两周休息一次。项目部每天下午召开例会，当天问题当天解决。也正是有了大家的牺牲精神和严密的组织协调，项目部在两个月的时间内同时完成了西半球的幕墙工程和室外总体工程，而这些体量通常5个月才能完成；在短短1个半月施工周期里，做好了凤栖湖周边和会址广场的地面铺装，共4.5万㎡相当于8个标准足球场的面积，这比计划少用了一半的时间。
项目部还常常集思广益出妙招。
2018年初，德清下起来数十年罕见的大雪，大雪严重影响了联合国西半球的施工，钢筋绑扎刚刚完成的北楼四层全部被厚厚大雪覆盖。时间紧迫，但混凝土无法浇筑，人工清雪又费工费时而且无法达到混凝土浇筑要求。面对这一困难，项目部最终决定采用热水冲雪的办法，从附近的热电厂买到150吨80°C热水，用了一个小时就将2000㎡的该区域冰雪无痕，随后500m³混凝土及时浇筑，确保了此区块按照计划施工完成，也为后续工作赢得了宝贵的时间，仅仅此项就压缩工期一个月。
夏季烈日炎炎，德清项目的管理人员和工人们依然坚守岗位，争分夺秒抢进度。无论东半球的幕墙，还是西半球的钢结构工程，或是土方开挖的凤栖湖，每一位劳动者都汗流浃背，衣服经常一天之内被汗水浸透两三次，几天下来管理人员都黑了好几度。
在本次工程中，上海建工五建集团全面配合业主，用全力来应对多项变更。
在凤栖湖展现在世人面前的时候，上海建工五建集团全体员工同样也欣喜万分。
在项目顺利通过竣工验收并移交给业主后，项目部成员依然配合业主进行后续工作，成为了首届联合国地理信息大会工程系统的保障队伍，和物业公司等有关单位一起保障地信大会顺利召开！

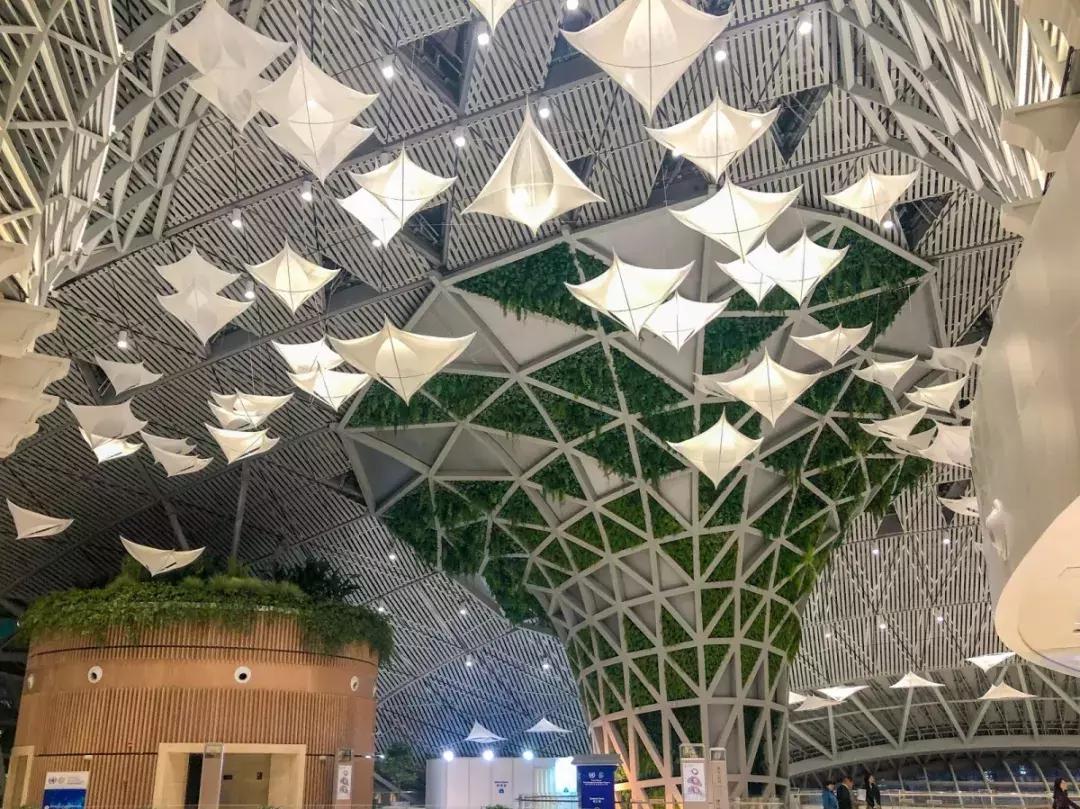

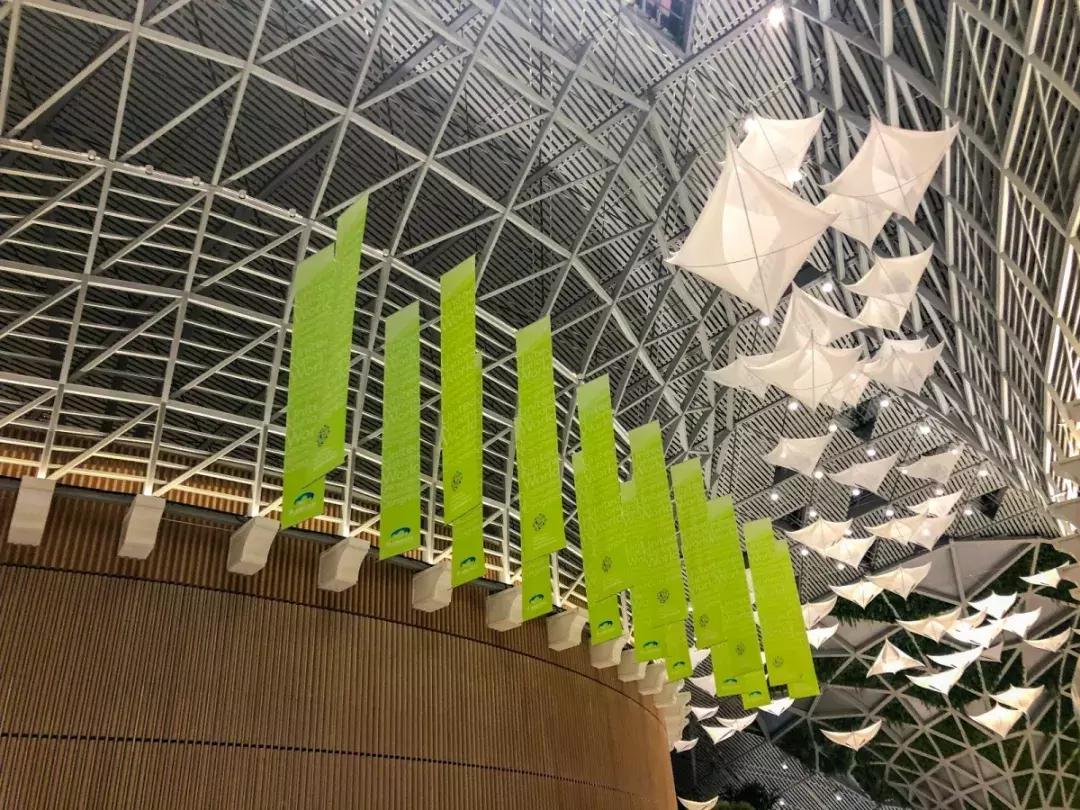

最后，工地君给大家带来精彩花絮

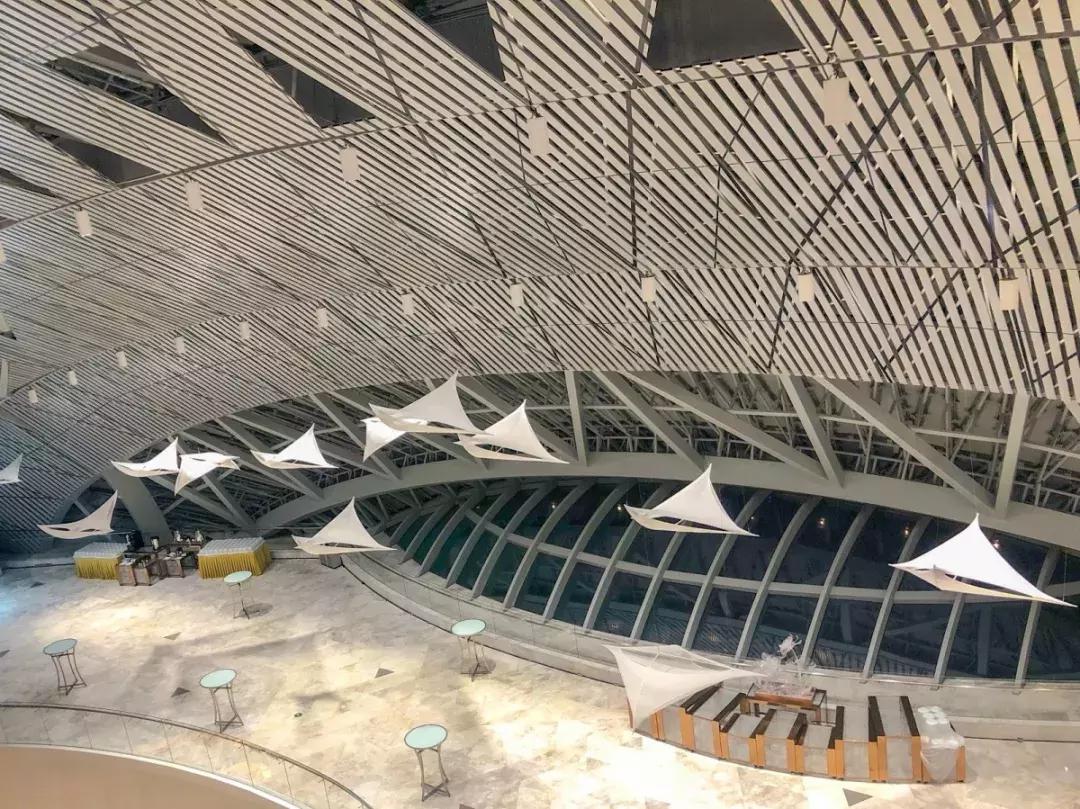

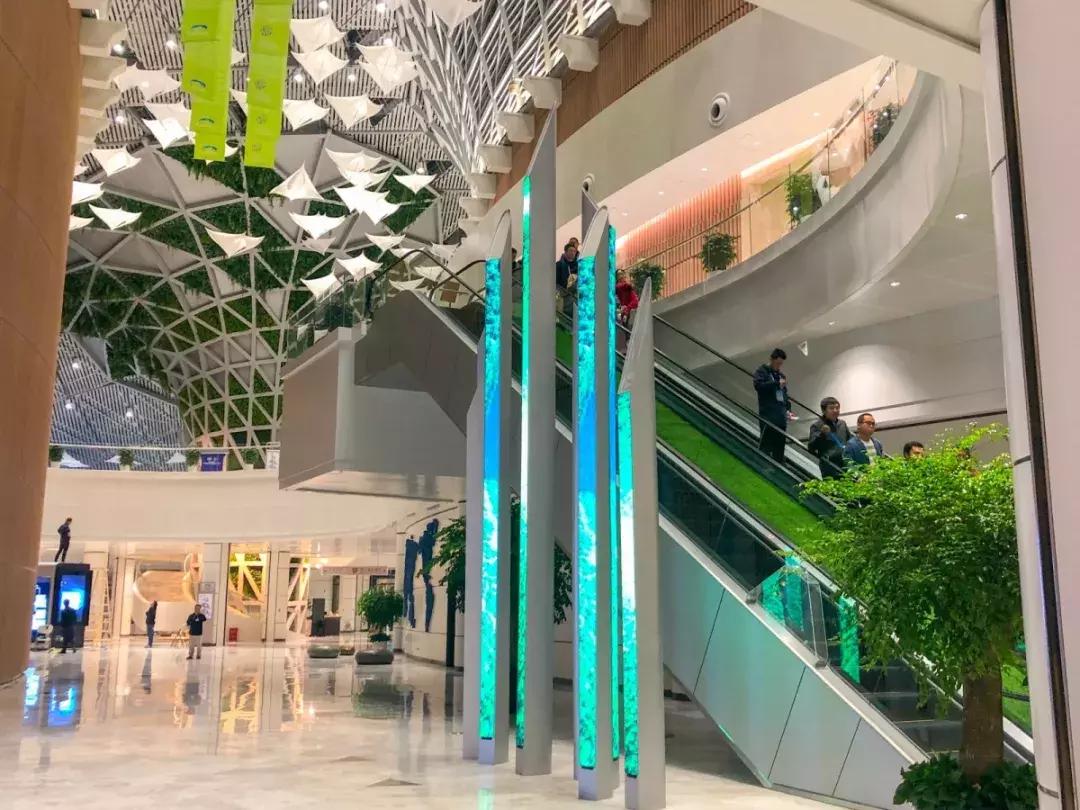

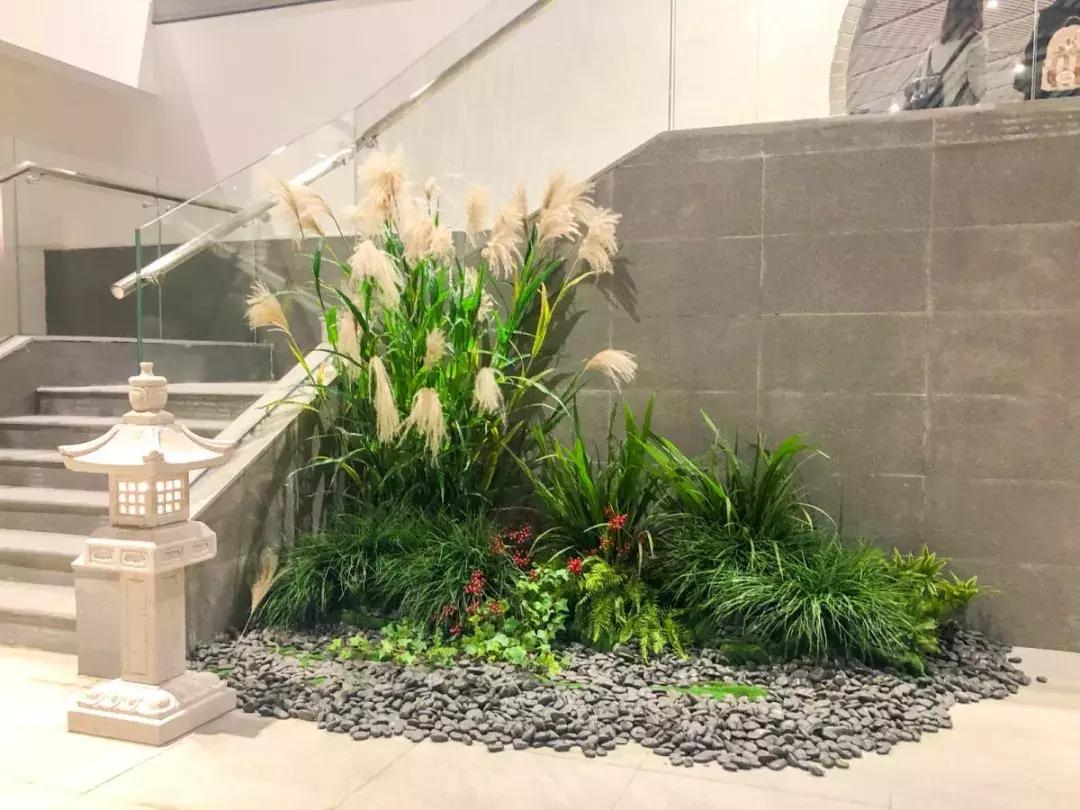

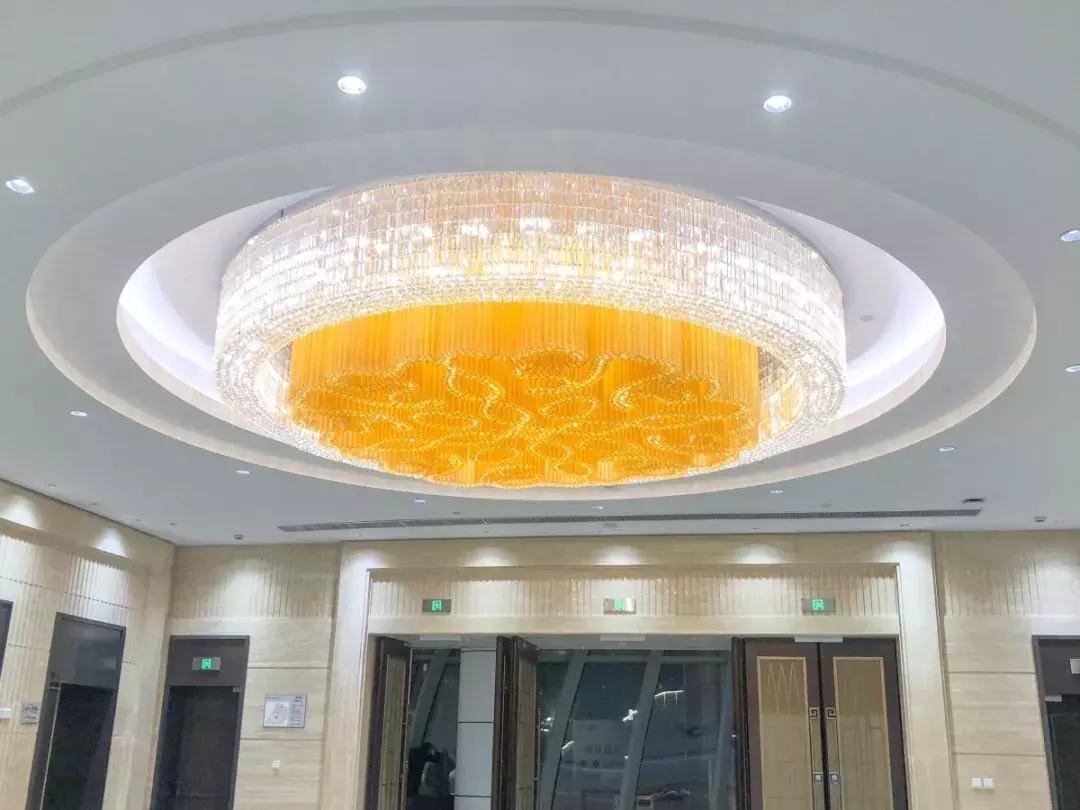

——抢先看“内景”！
