【学习目标】
1.掌握混联电路的一般分析方法。
2.学会混联电路的等效变换，会求混联电路的等效电阻。
一、电阻混联电路

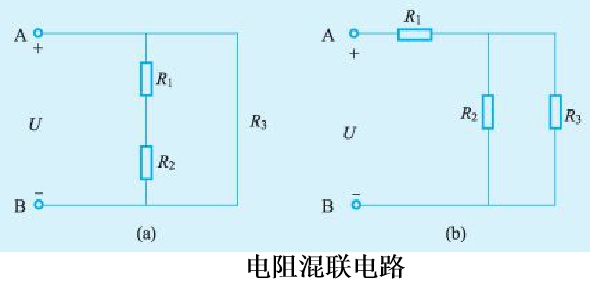

1.混联电路：在实际电路中，既有电阻串联又有电阻并联的电路，称为混联电路。
2.混联电路的一般分析方法
混联电路的一般分析方法如下：
①求混联电路的等效电阻。先计算各电阻串联和并联的等效电阻，再计算电路总的等效电阻。
②求混联电路的总电流。由电路的总的等效电阻和电路的端电压计算电路的总电流。
③求各部分的电压、电流和功率。根据欧姆定律、电阻的串、并联特点和电功率的计算公式分别求出电路各部分的电压、电流和功率。

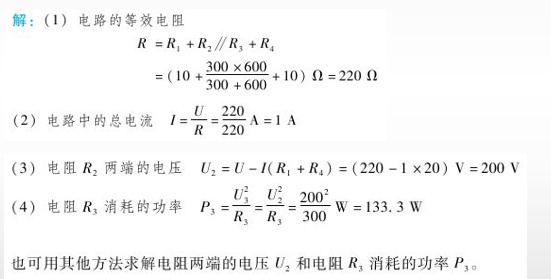

【例1】如图所示电路，已知U＝220V，R1＝R4＝10，R2＝300，R3＝600。试求：（1）电路的等效电阻R；（2）电路中的总电流I；（3）电阻R2两端的电压U2；（4）电阻R3消耗的功率P3。
3.混联电路的等效变换与等效电阻的求法
混联电路的等效变换通常采用等电位法，等电位法的一般分析方法如下：
①确定等电位点，标出相应的符号。导线的电阻和理想电流表的电阻可忽略不计，可以认为导线和电流表连接的两点是等电位点。
②画出串、并联关系清晰的等效电路图。根据等电位点，从电路的一端画到另一端，一般先确定电阻最少的支路，再确定电阻次少的支路。
③求解等效电阻。根据电阻串、并联的关系求出等效电阻。

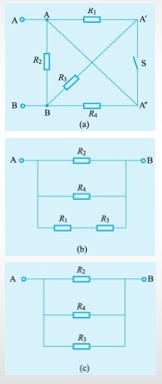

【例2】如图（a）所示电路中，R1＝R2＝R3＝R4＝10，试求S断开与闭合时AB间的等效电阻。
分析：

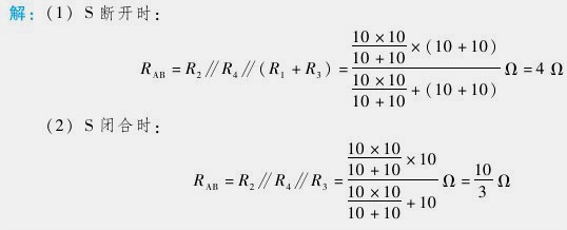

S断开时，A与A为等电位点；从A点出发到B点有三条通路，第一条通过R2，第二条通过R4，第三条通过R1与R3；其简化等效电路如图（b）所示，即R1与R3串联再与R2、R4并联。
S闭合时，A、A与A为等电位点；从A点出发到B点仍有三条通路，第一条通过R2，第二条通过R4，第三条通过R3，R1接在A与A之间，被短路；其简化等效电路如图（c）所示，即R2、R3、R4并联。
本节课主要写的有关混联电路、混联电路的一般分析方法、混联电路的等效变换与等效电阻的求法，其实努力学习还是很简单的，望各位电气大佬一起交流！有不懂得电工记得留言评论哦！有些地方写的可能不是很完善“勿喷”！ 谢谢各位的支持！
