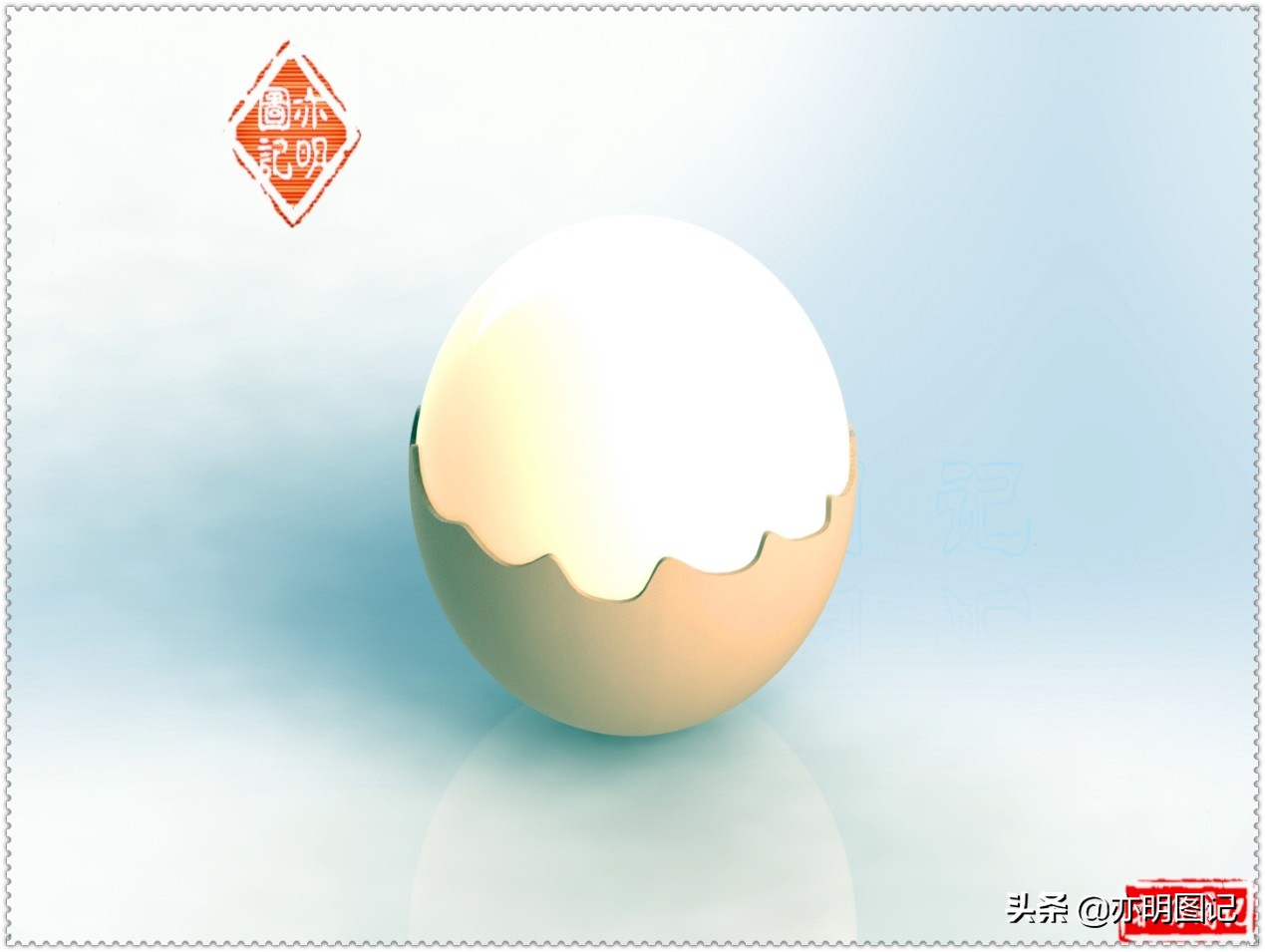

3d剥壳鸡蛋模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

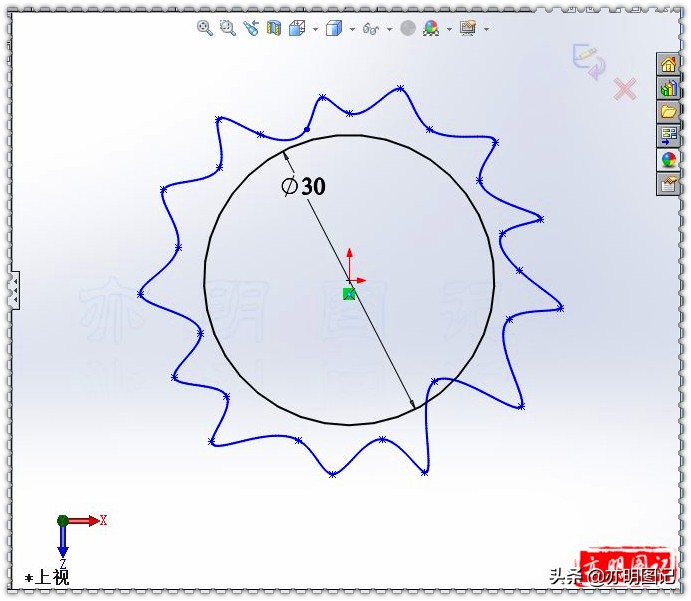

1、在上视基准面上绘制草图 圆+样条曲线：圆直径30；

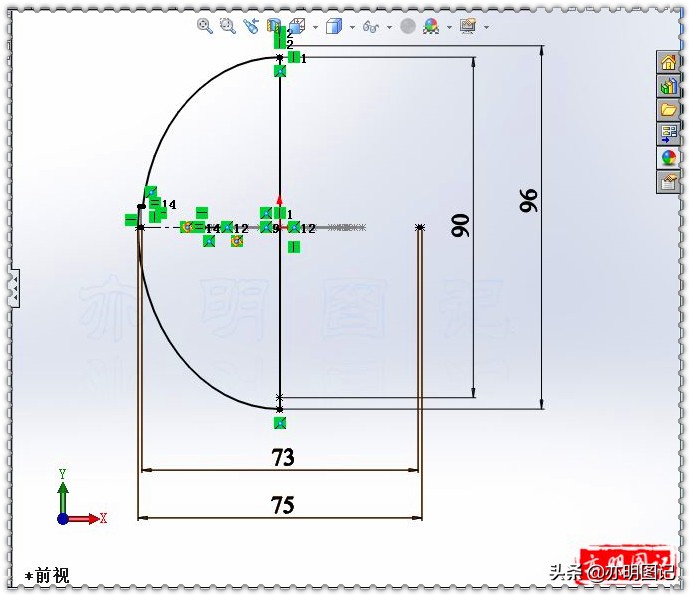

2、在前视基准面上绘制草图 两个椭圆（剪裁多余部分）+两段直线+3段中心线：椭圆1长轴尺寸96，短轴尺寸75；椭圆2长轴尺寸90，短轴尺寸73；

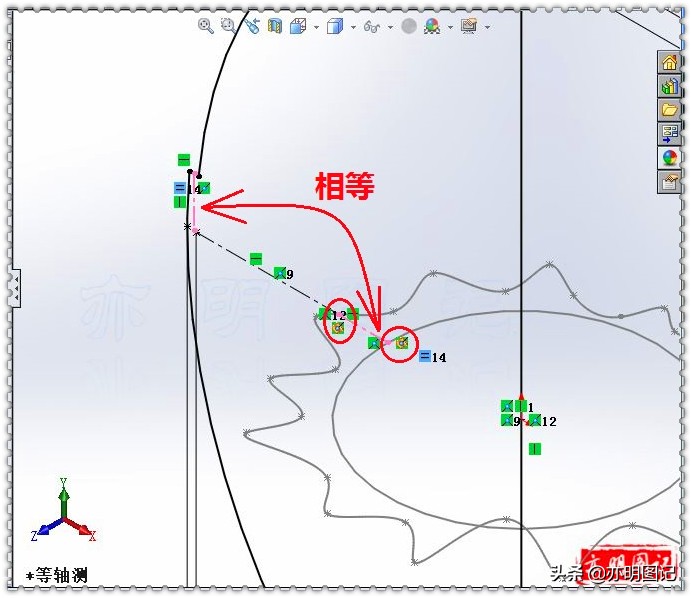

3、添加几何关系，水平中心线与竖直中心线相等（如图），水平中心线的两端点分别与上视基准面上的草图圆和样条曲线穿透；

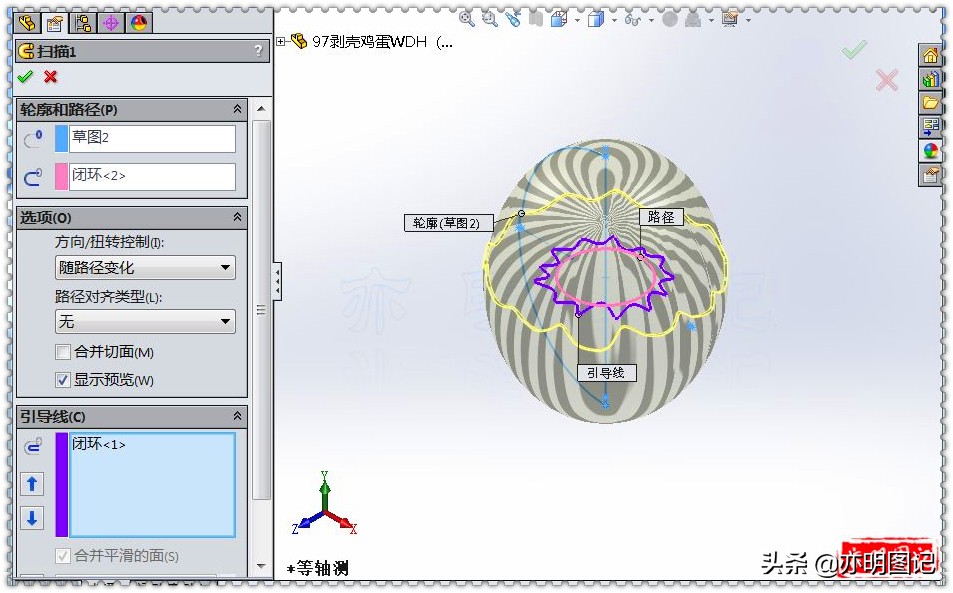

4、扫描：轮廓选择前视基准面上的草图；路径选择上视基准面上的草图圆（空白处单击鼠标右键选择SelectionManager弹出对话框选择闭环，左键点选圆确定）；引导线选择上视基准面上的草图样条曲线（空白处单击鼠标右键选择SelectionManager弹出对话框选择闭环，左键点选样条曲线确定）；

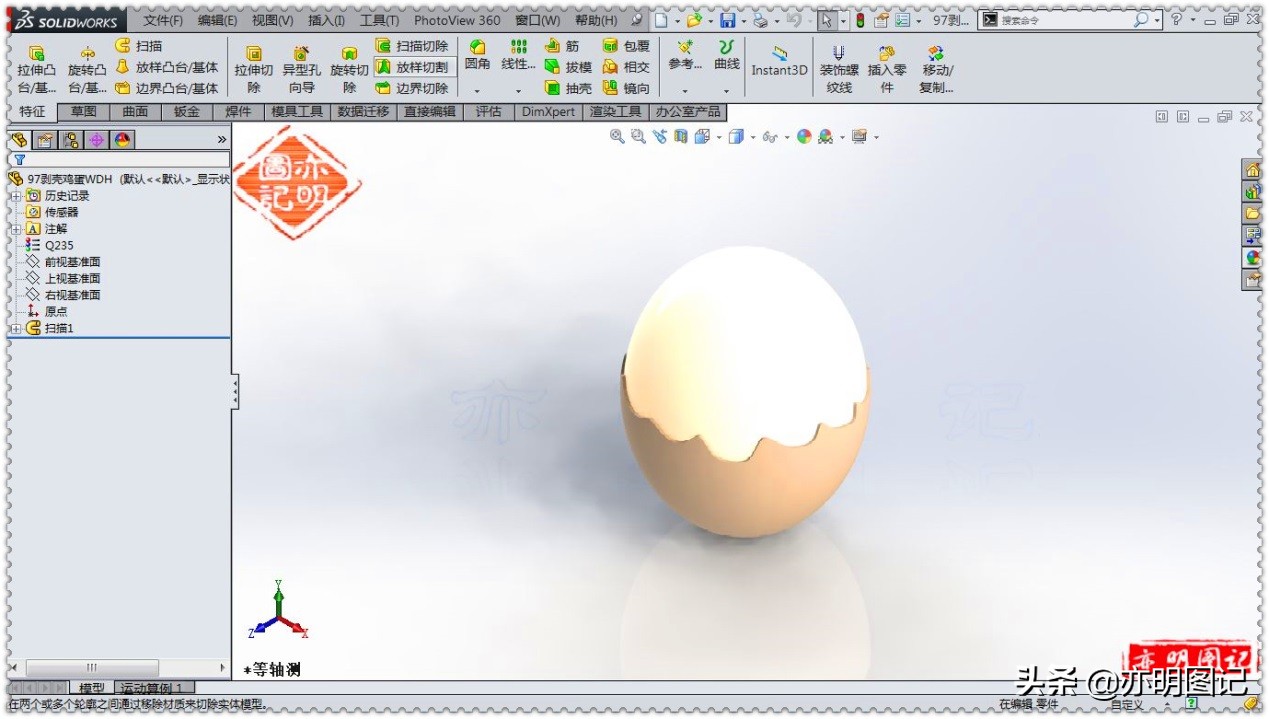

5、完成。

点击关注@亦明图记 进入主页观看更多精彩内容。
