“小五智造”课堂
平面铣
面铣是一种 2.5 轴加工方式， 其加工过程中首先完成在水平方向 XY两轴联动，然后 Z 轴在完成一层加工后在进入下一层加工。

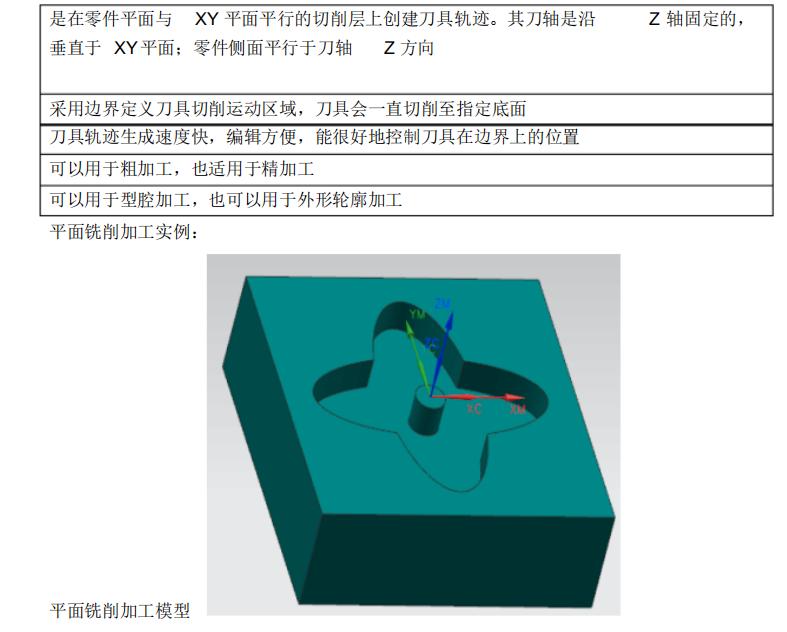

平面铣的特点：
1、导入主模型
1、双击 UG 图标打开软件；
2、在 UG 软件中，选择【文件】 --【打开】菜单，选择【CAM3-1.prt 】文件；

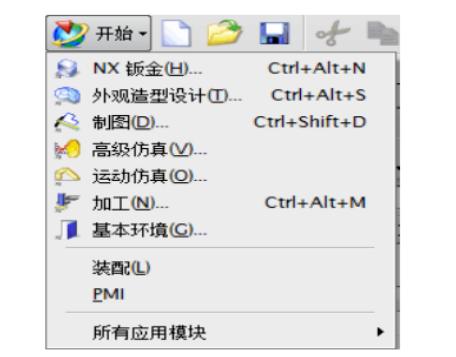

3、在工具栏上点击开始按钮，在弹出的下拉菜单中选择【加工】，如下图所示；
4、在系统弹出的【加工环境】对话框中，如下图所示选择好选项
2、创建刀具
1、单击工具条中的“创建刀具”按钮，弹出【创建刀具】对话框，选择好类型、刀具子类型、刀具名称，其余参数默认，如图所示；

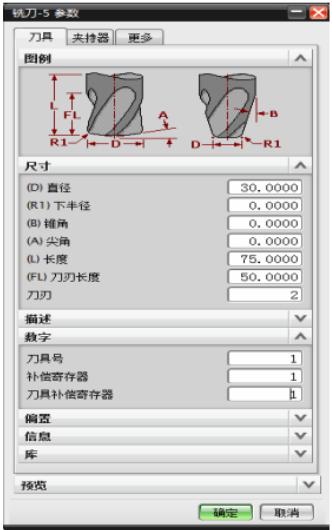

2、在 【铣刀-5参数】对话框中，输入直径值、刀刃值、刀具号、长度调整、刀具补偿值，点击确认，如图：
3、设置加工坐标系

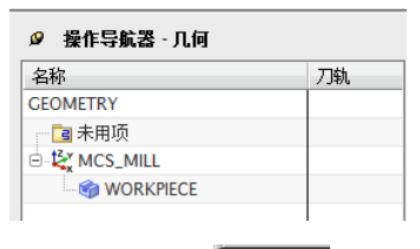

1、打开操作导航器对话框，在空白处单击右键，选择【几何时图】，显示内容如图；

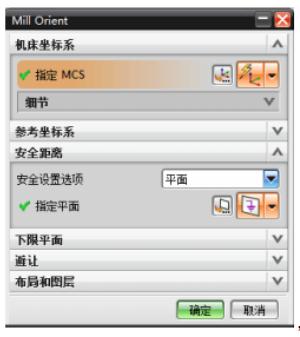

2、双击“MCS_MILL"按键，弹出”Mill Orient"窗口，如图所示，

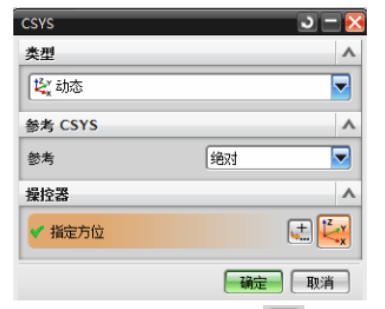

点击【机床坐标系】栏中的（原点）项，然后单击（CSYS)对话框；

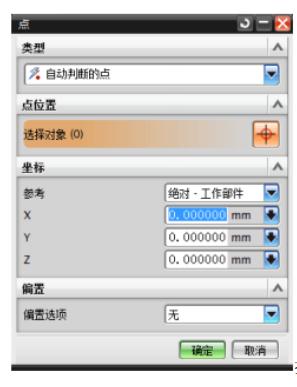

3、在（CSYS)对话框中单击
（点构造器），弹出对话框，如下图；
按上图设置过参数，一直点击确定，完成坐标系原点设置。
4、设置加工几何体

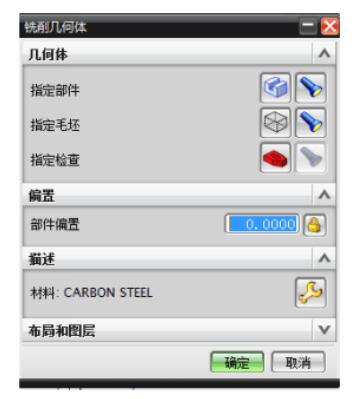

1、在【操作导航器】内的
（工件毛坯）上双击，弹出下方对话框；
2、在 【铣削几何体】中 单击

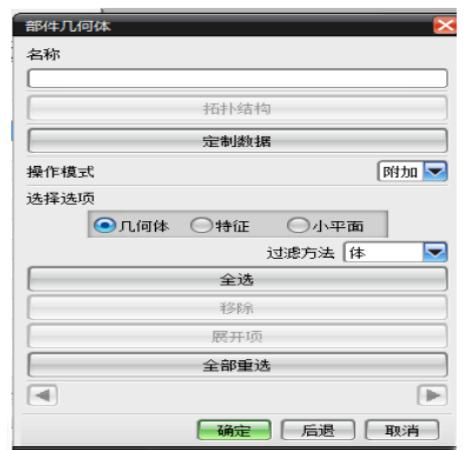

（指定部件）按钮，弹出部件几何体对话框，即图中实体点确定；
3、在【铣削几何体】对话框中单击

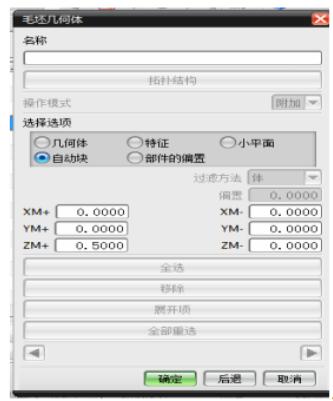

（指定毛坯）按键，弹出【毛坯几何体】对话框，参数如图所示；
5、创建方法

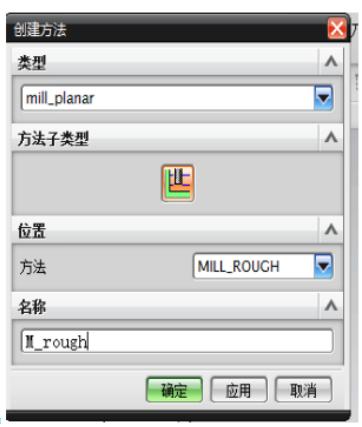

1、单击
按键，弹出下方对话框，参数按下图设置，点击确定；

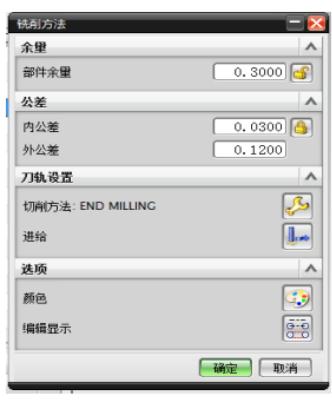

2、确定后弹出下方对话框，参数按下图设置，点击确定；
6、创建操作
1、单击

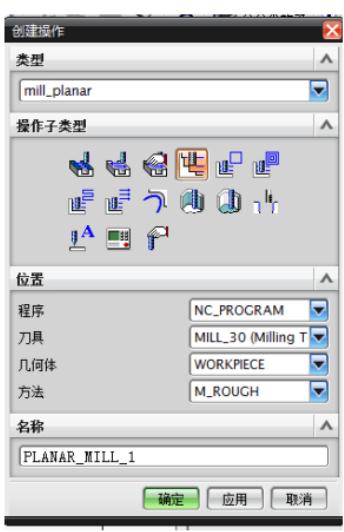

按键，弹出下方对话框，所有参数按下图设置好，点击确定；

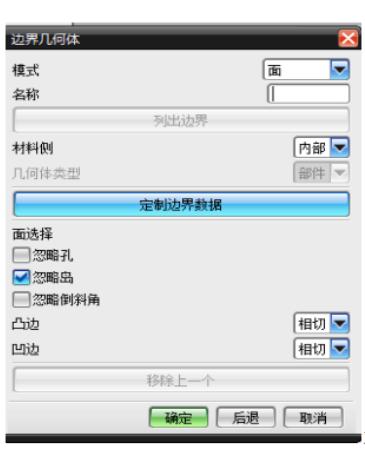

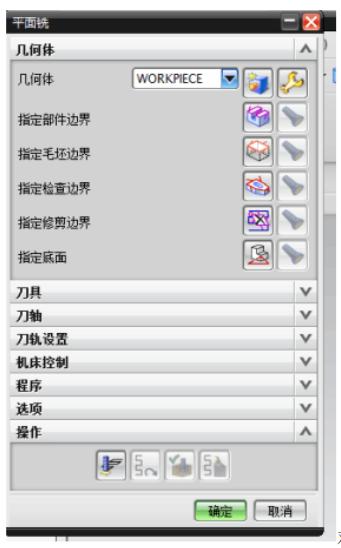

2、系统弹出下方对话框
单击
弹出下方对话框；
3、按上图设置参数，并选择好加工面，单击确定完成设置；
4、单击
，弹出下方对话框

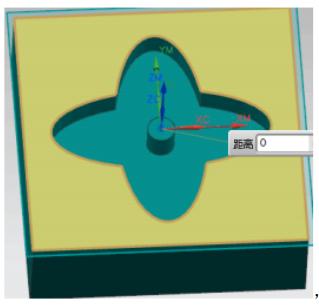

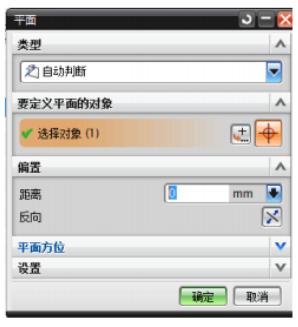

选择加工底面，如下图，点击确定进行下一步；

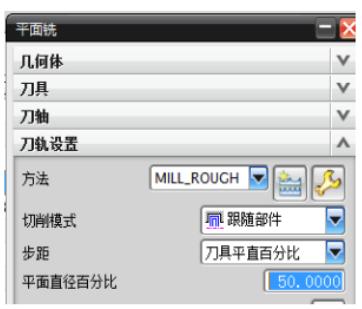

5、在【平面铣】对话框中的【刀轨设置】栏中，在【方法】下拉列表中选择
，在【切削模式】下拉列表中选择
，如下图；
6、参数设置如下图：
7、单击

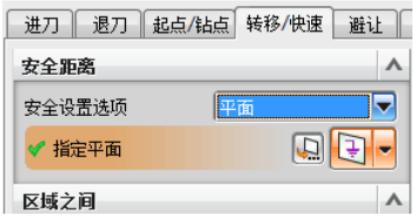

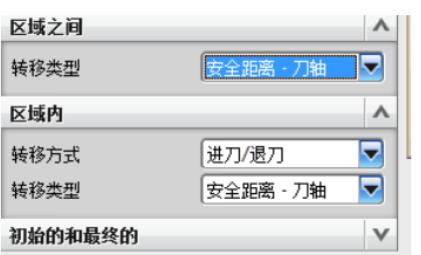

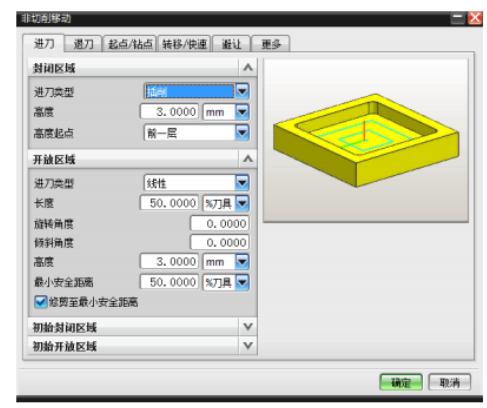

（非切削移动）按键，弹出下方对话框 ，参数如下图设置；

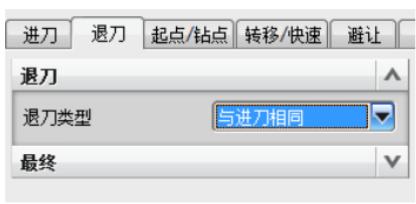

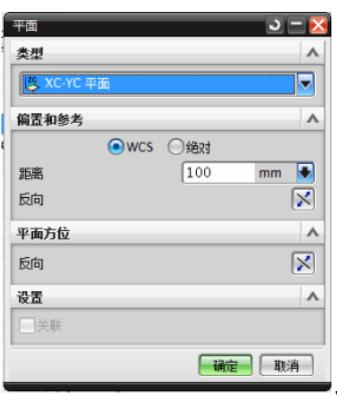

单击【退刀】栏，如下图设置，点击确定；
8、如下图设置
单击
下方对话框，参数如图所示，设置好之后，点击确定；
9、具体设置如下图：

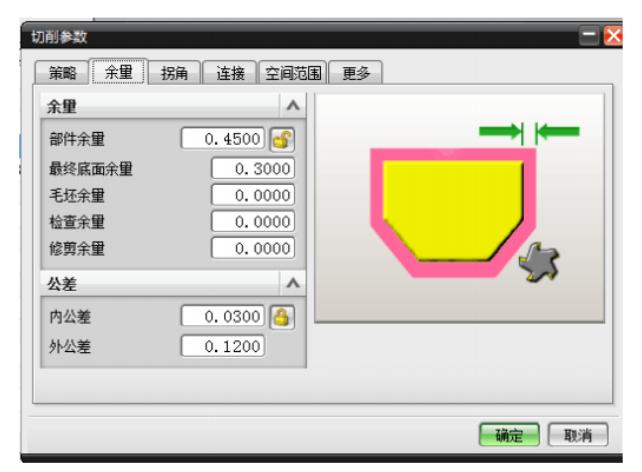

10、单击
按键，弹出下方对话框，具体参数设置如图所示：

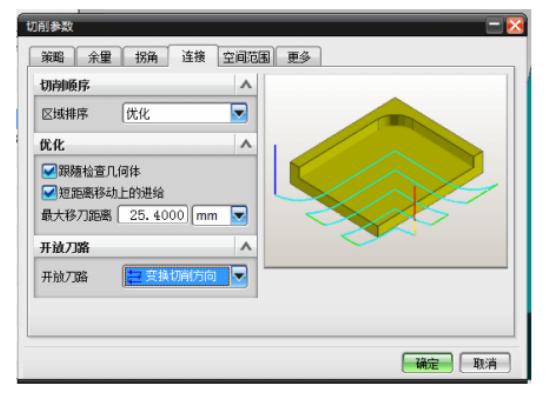

11、按图设置参数：
12、单击

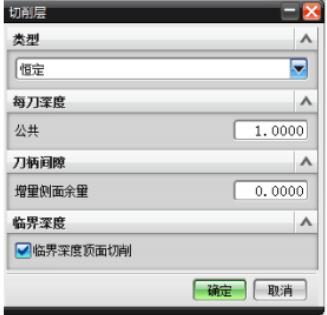

（切削层），具体参数设置如下图：

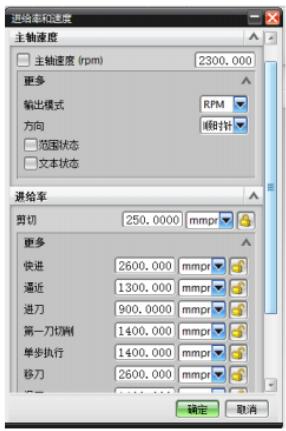

13、单击
，弹出下方对话框，具体参数如图所示：
7、生成刀轨
1、单击
，就可以得到刀具路径；

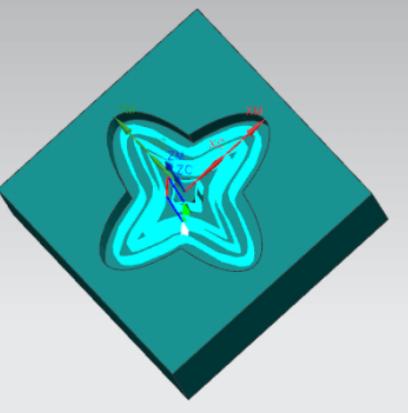

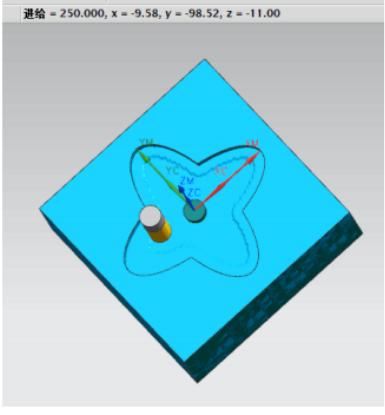

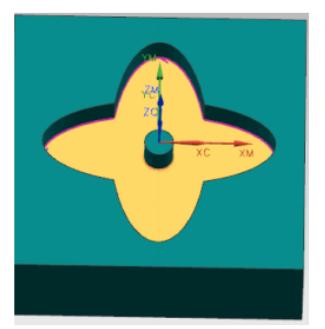

2、进行刀具路径可视化验证后，刀具路径无误，如图；
8、后处理

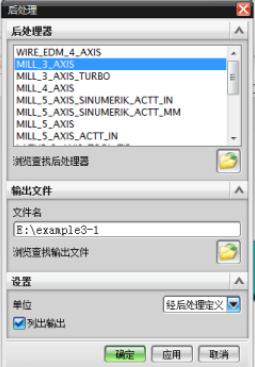

1、选中创建中的
，点击选择
，弹出下方对话框；

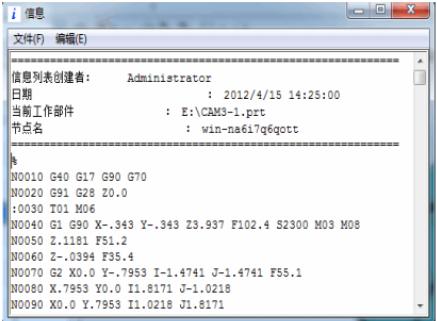

按图设置好，点击确定即可得到G 代码，即平面铣加工完毕；
今天的课程就到这里了，你学会平面铣的加工操作了吗？更多数控编程干货请扫描下方二维玛，关注“小五智造”公众号，下期再见！
