3d心形手柄模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

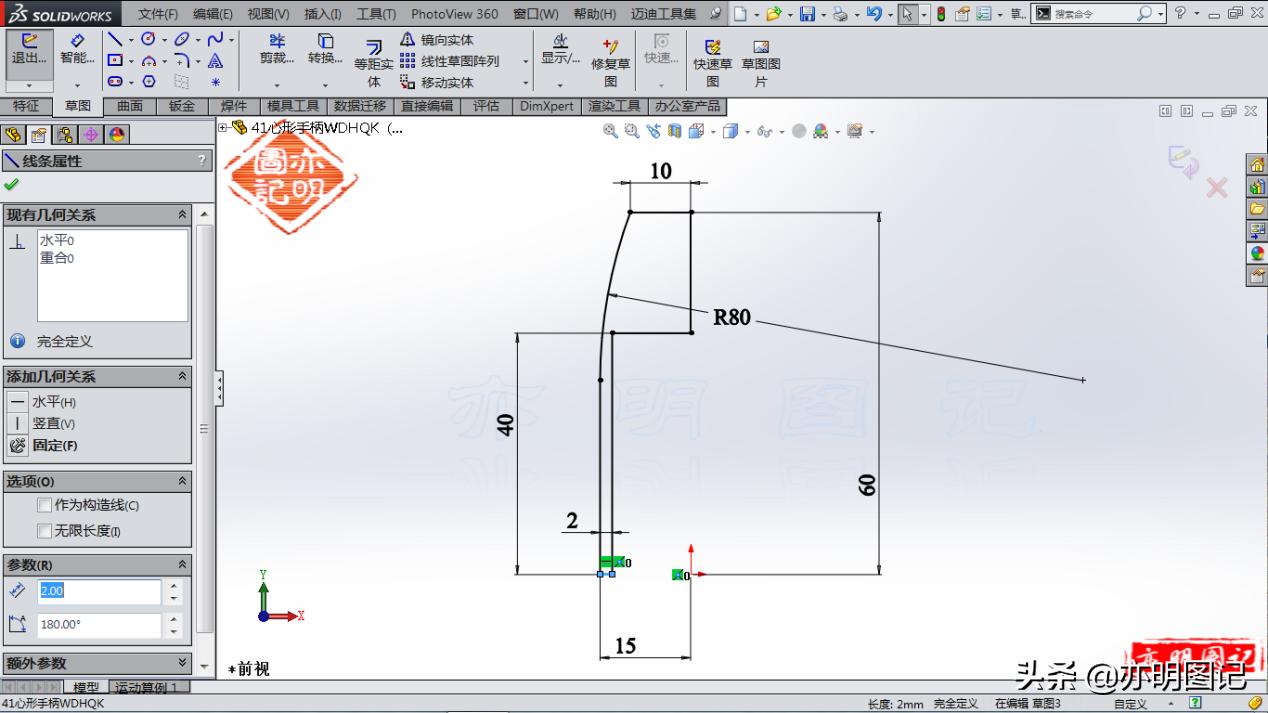

1、在前视基准面上绘制草图；

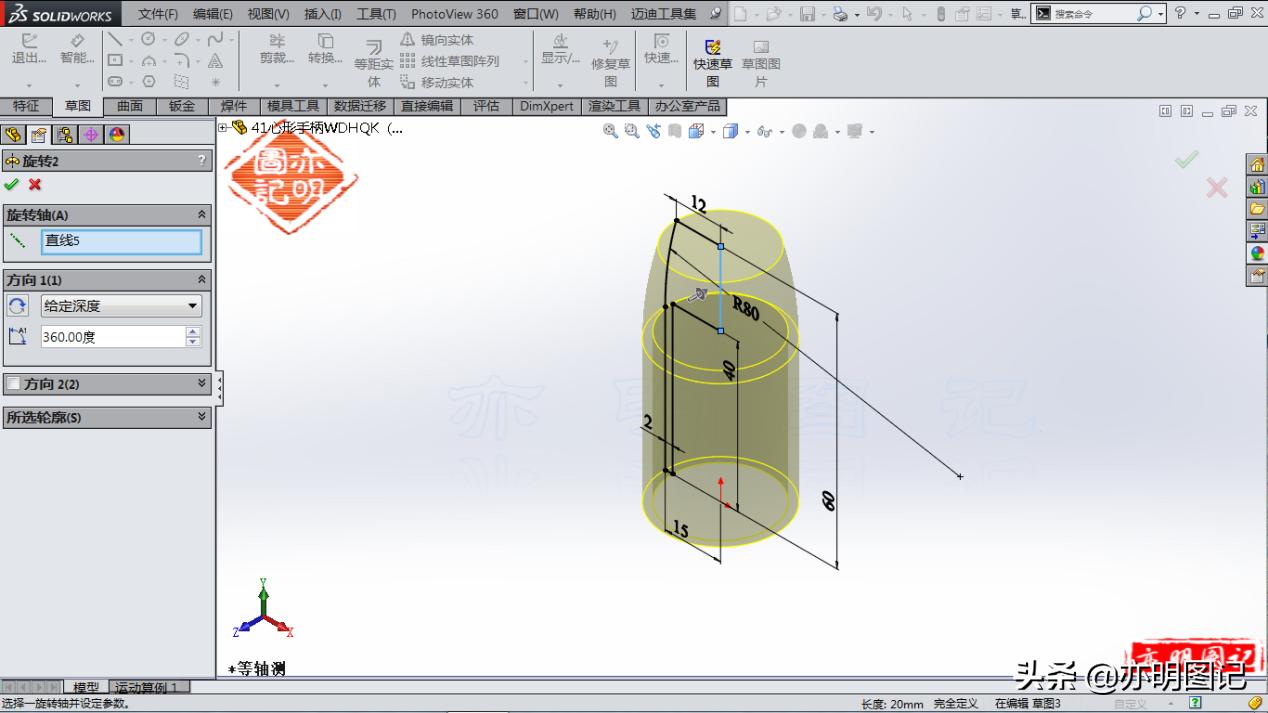

2、旋转凸台生成实体；

3、在前视基准面上绘制草图；

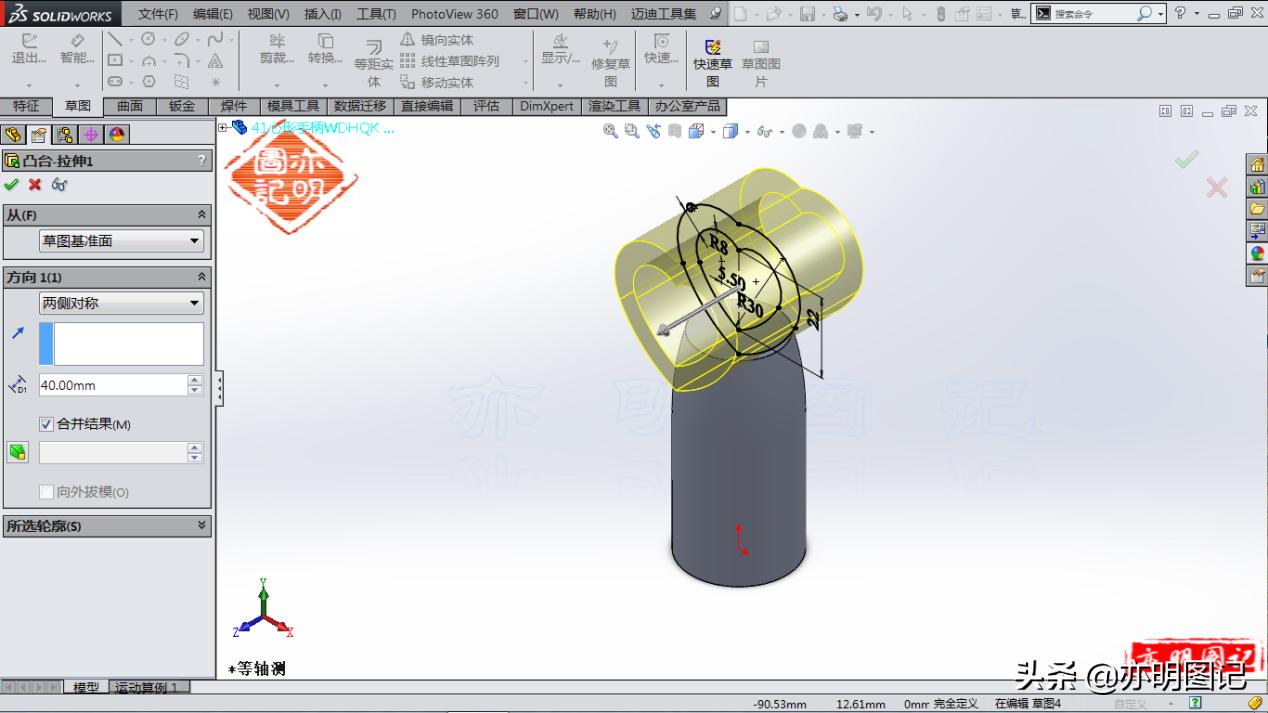

4、拉伸凸台：两侧对称；深度40；勾选合并结果；

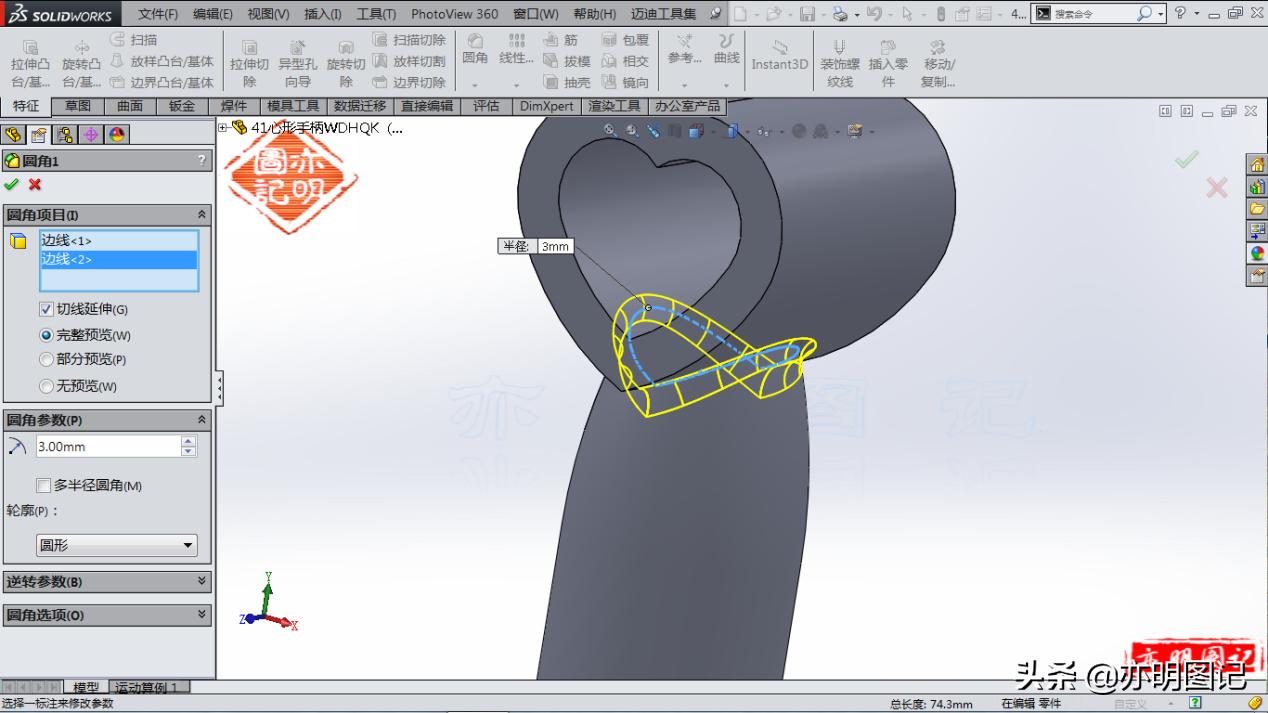

5、倒圆角：半径3；

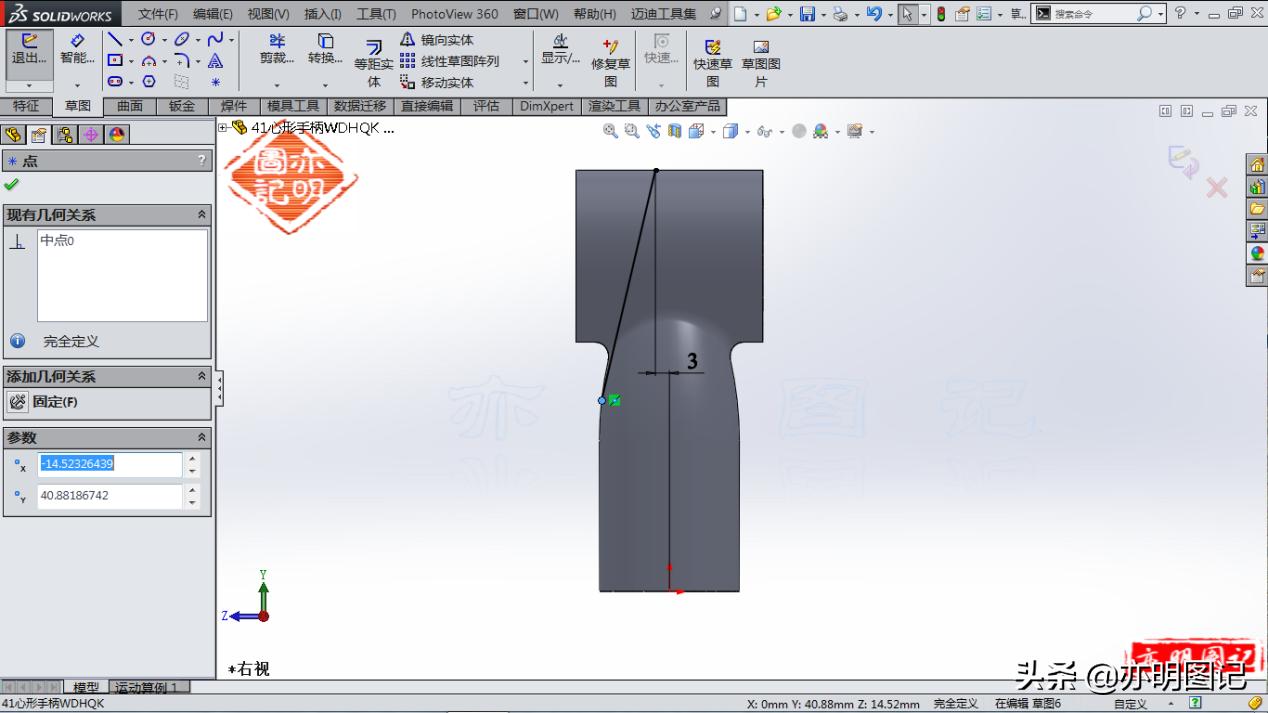

6、在右视基准面上绘制草图 直线；

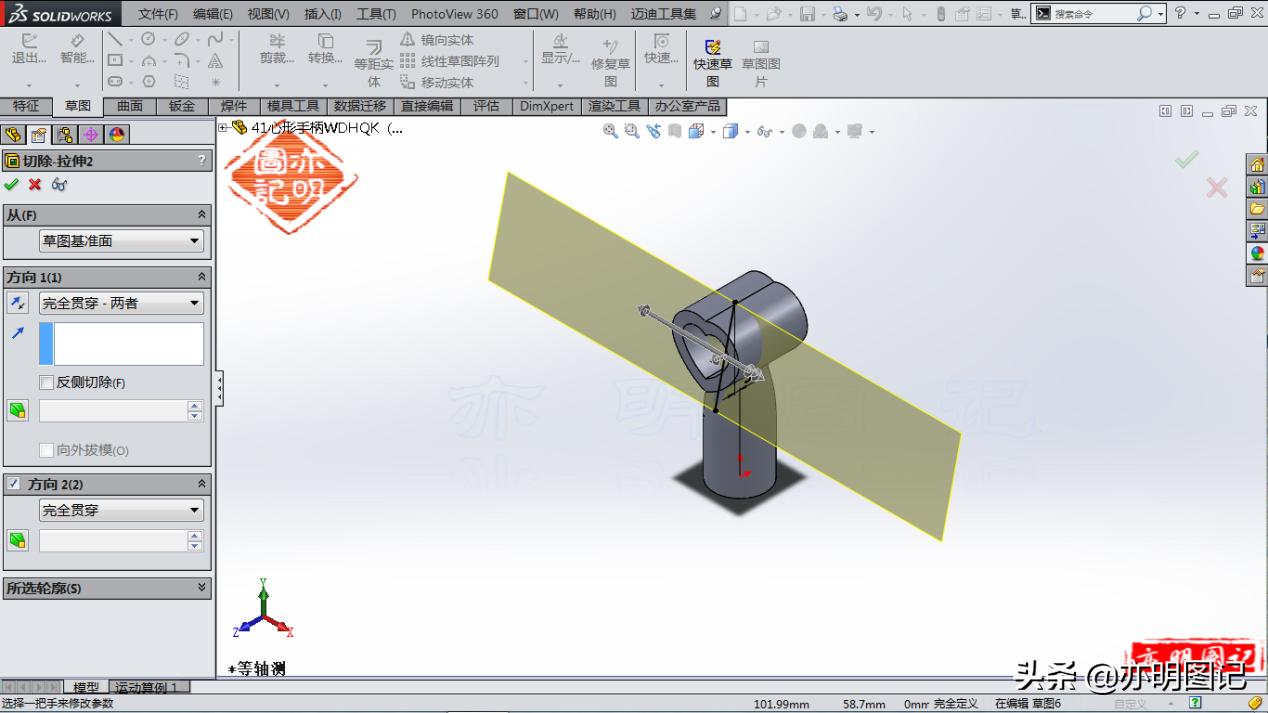

7、拉伸切除：完全贯穿-两者；

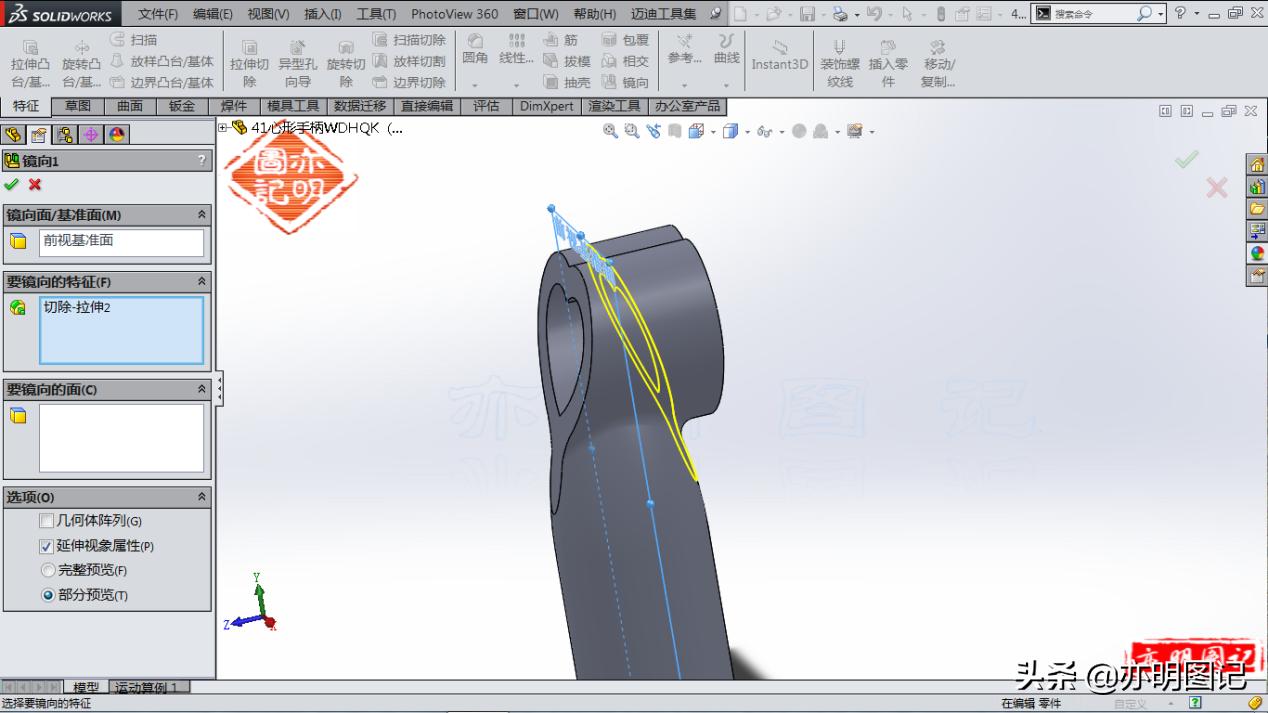

8、镜像切除特征：镜像面选择前视基准面；

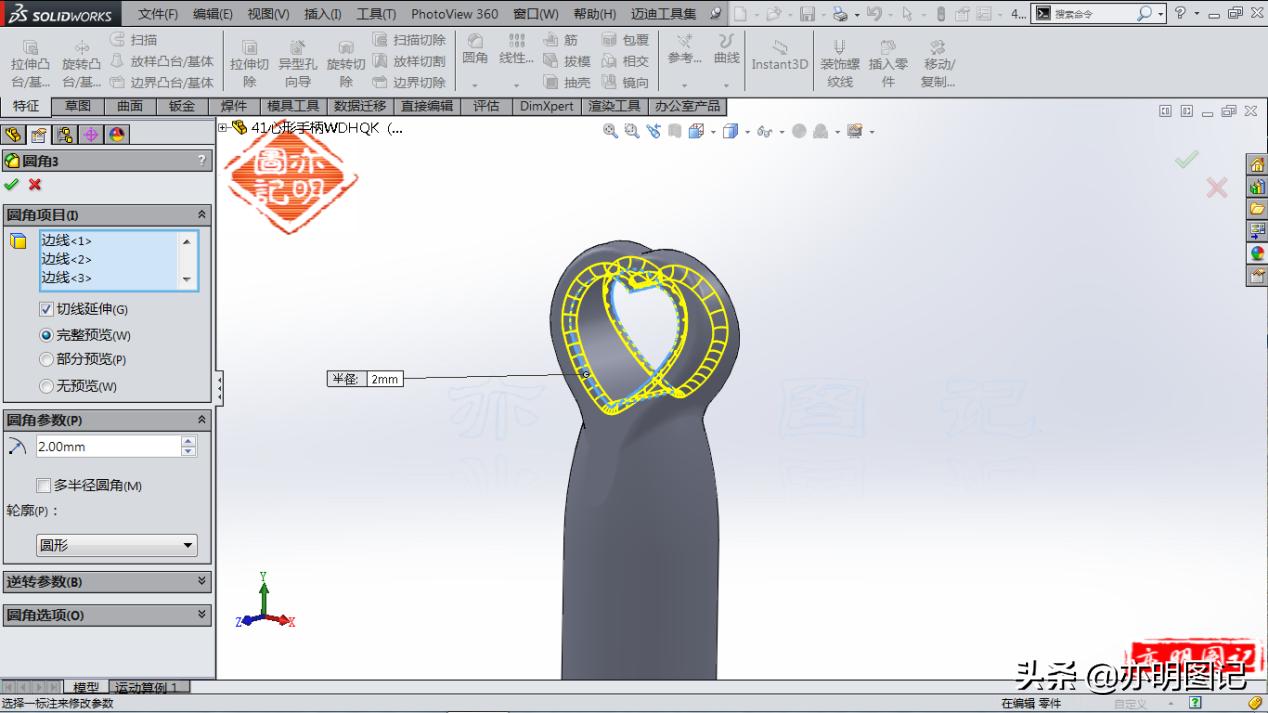

9、倒圆角；

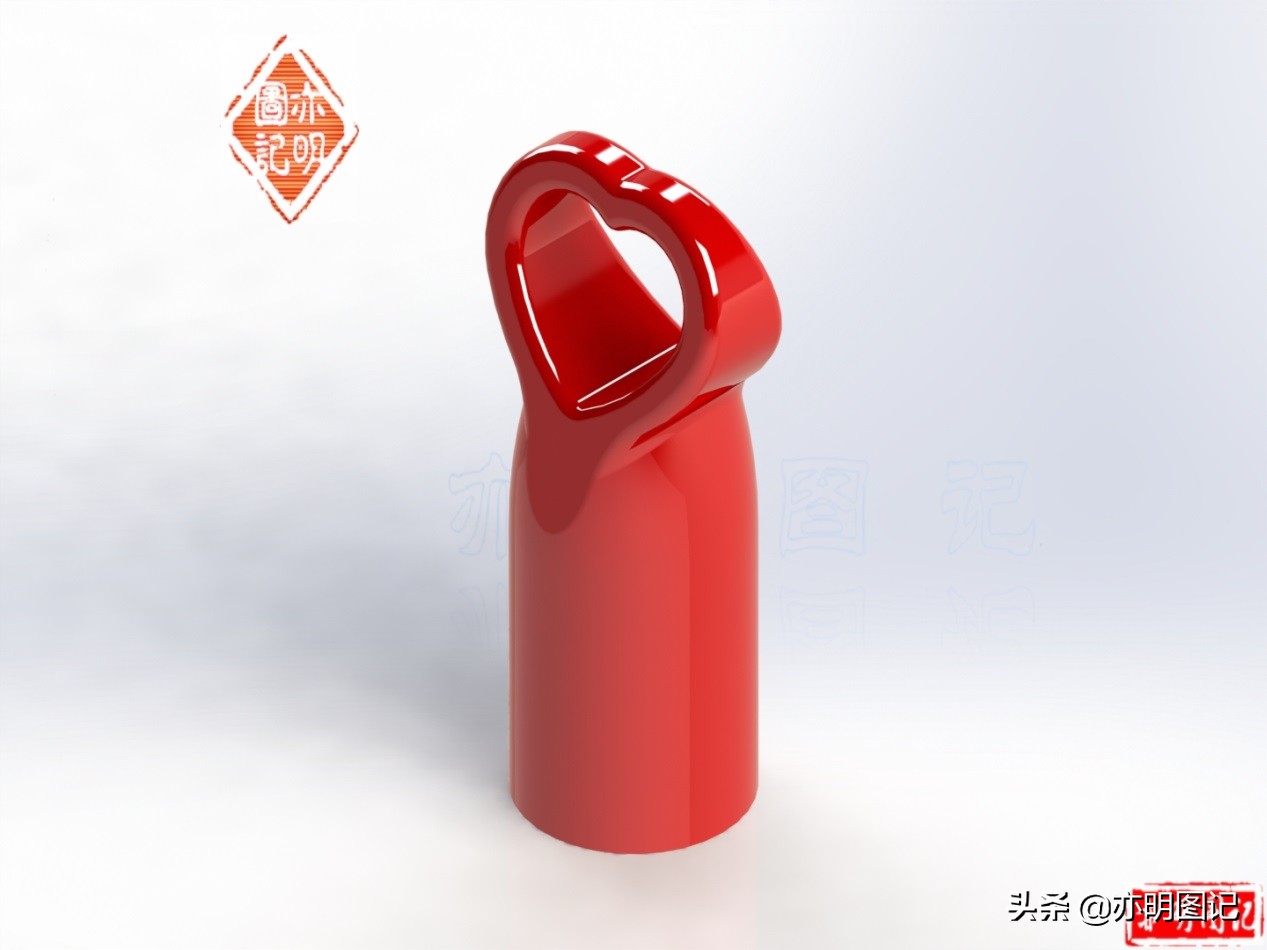

10、添加外观；

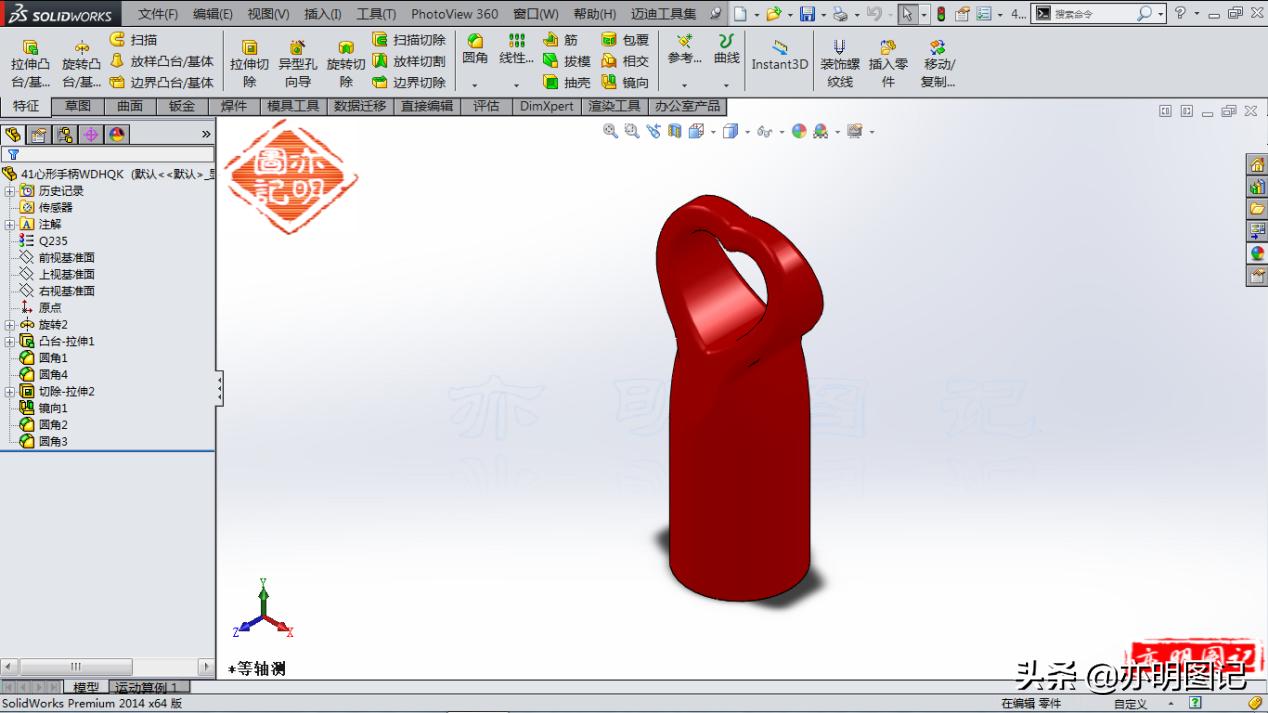

完成。
