3d耳机模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在上视基准面上绘制草图 圆：直径16；

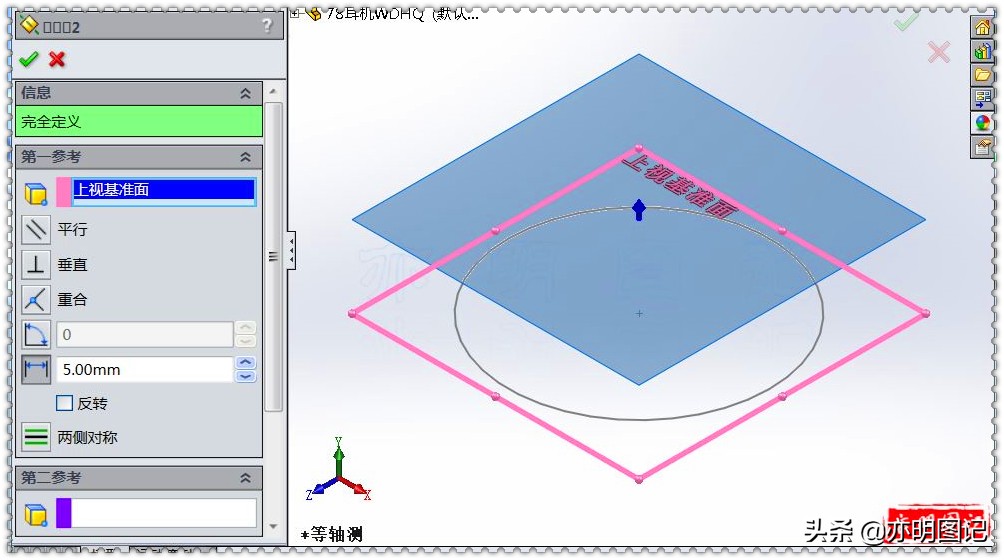

2、新建基准面：第一参考选择上视基准面 距离5；

3、在新建的基准面上绘制草图 圆：直径10；

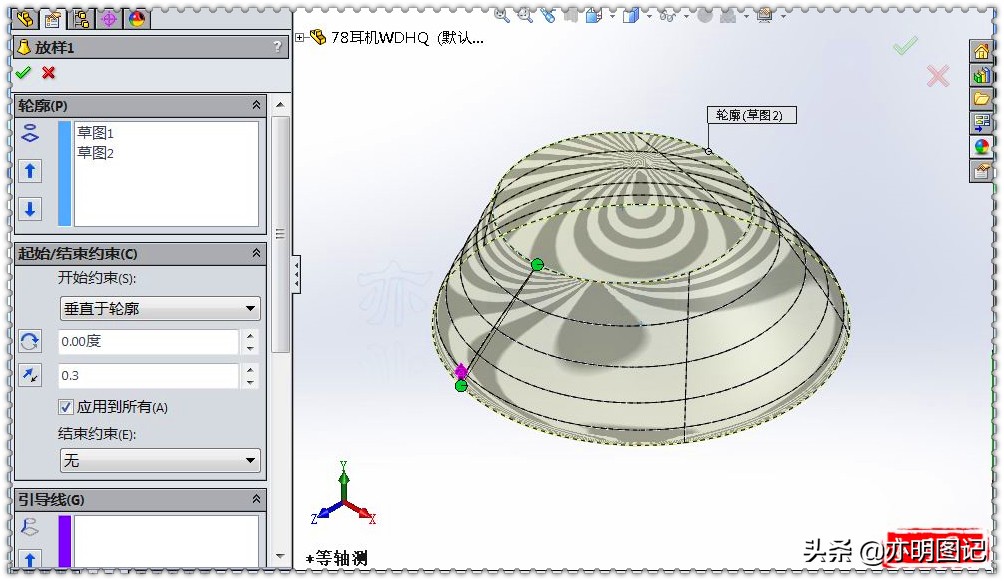

4、放样凸台：轮廓选择两个草图 圆；开始约束选择垂直于轮廓；起始处相切长度0.3；

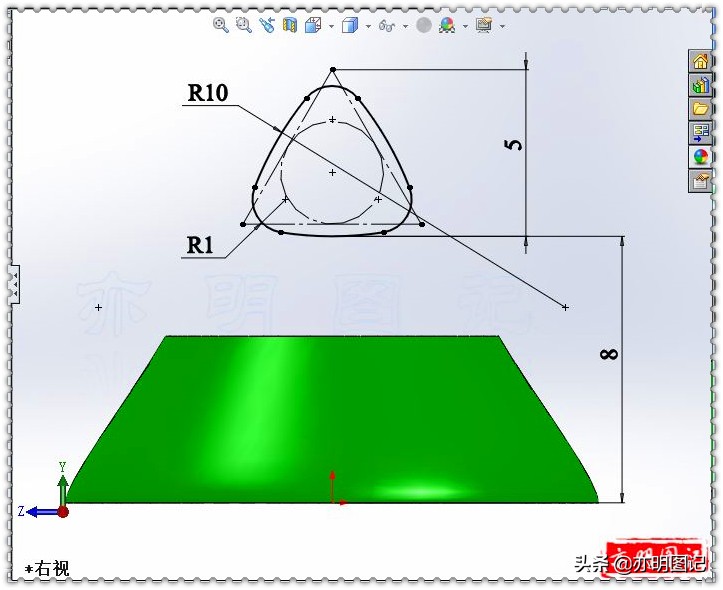

5、在右视基准面上绘制草图；

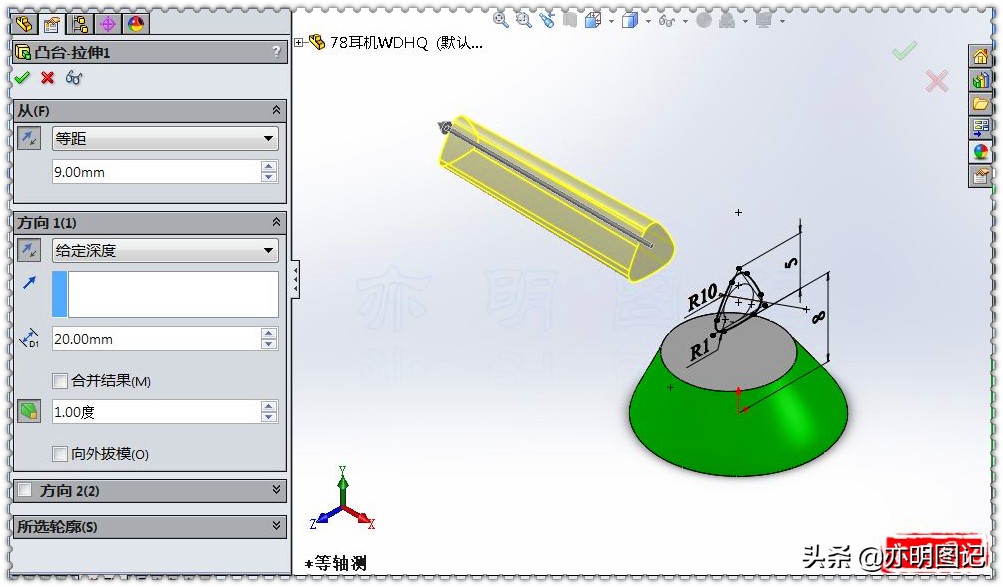

6、拉伸凸台：开始条件，反向，等距9；结束条件，反向，给定深度20；拔模1°；

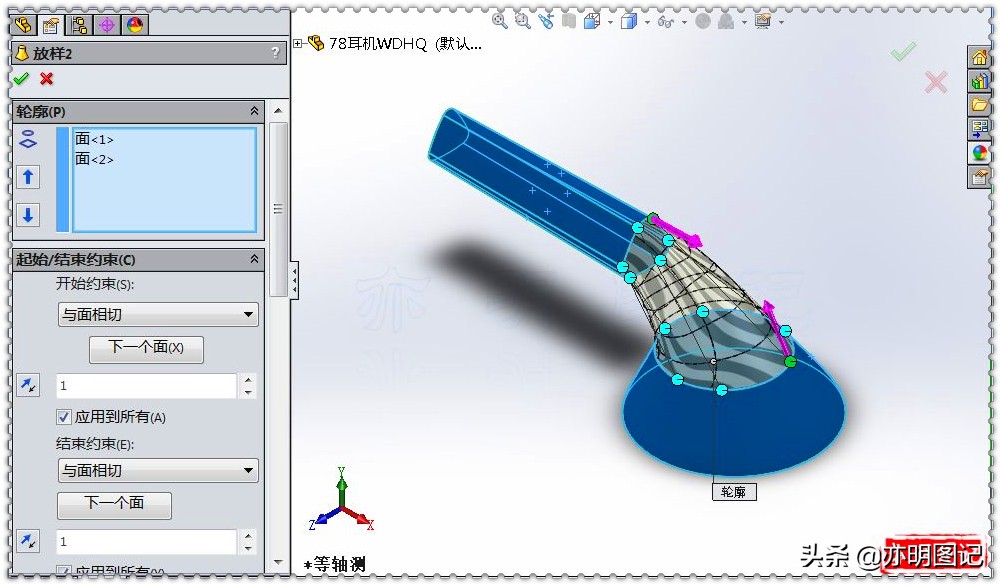

7、放样凸台：轮廓选择第一个放样的顶面和拉伸凸台的前端面；开始约束，与面相切，起始处相切长度1；结束约束，与面相切，结束处相切长度1；

8、在拉伸凸台的后端面绘制草图（使用等距实体生成）；

9、拉伸凸台：给定深度5；

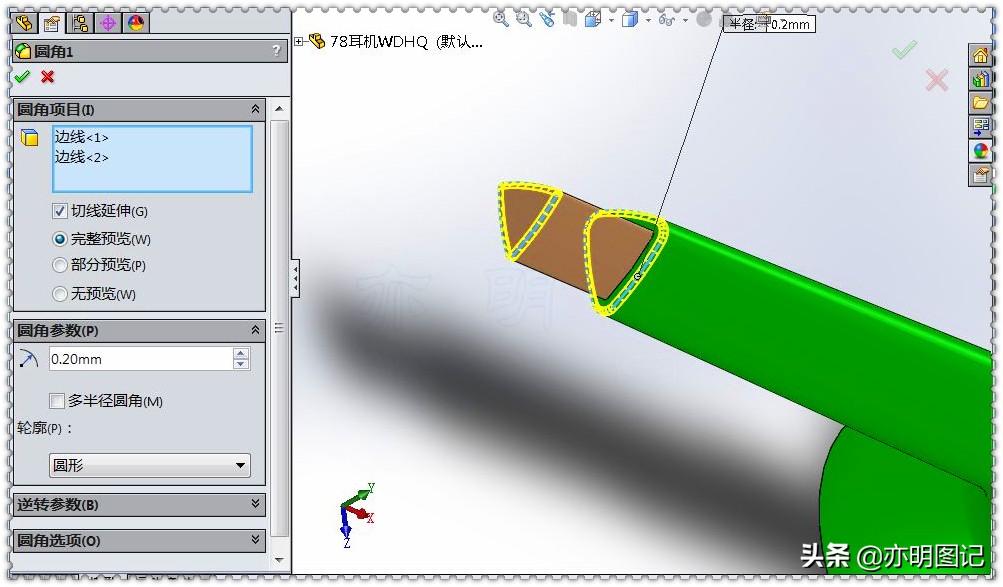

10、倒圆角：半径0.2；

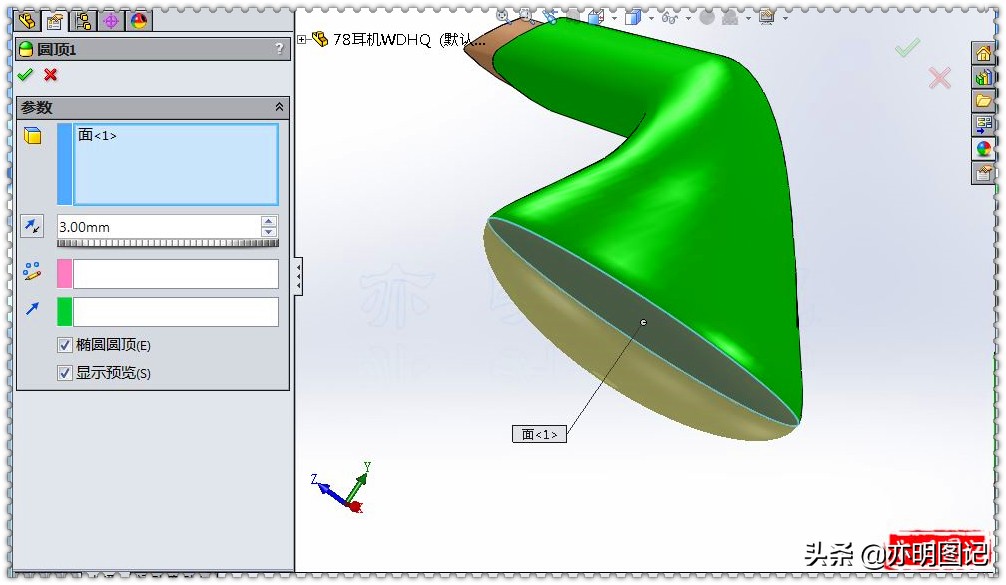

11、圆顶：距离3；勾选椭圆圆顶；

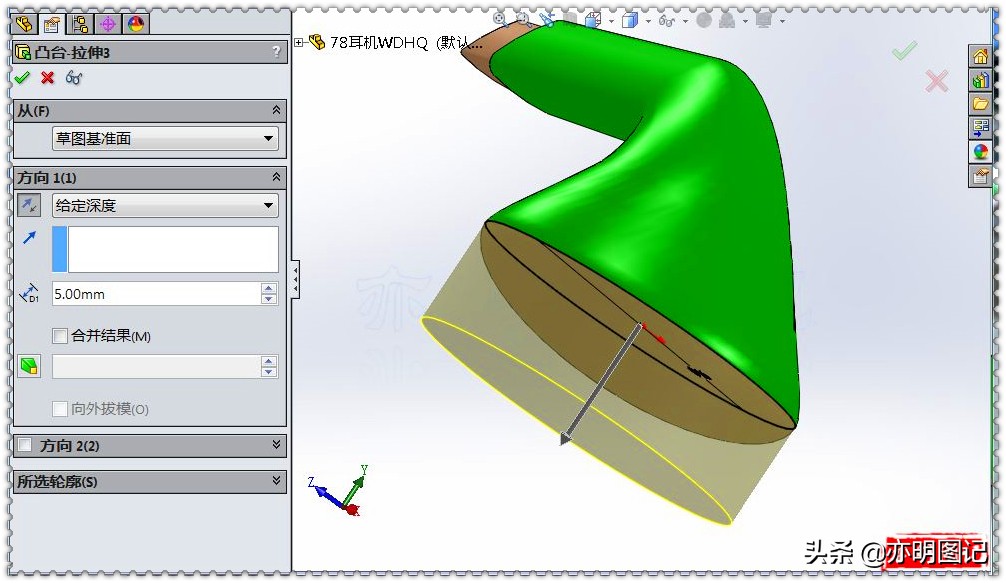

12、选择上视基准面上的草图 圆拉伸凸台：反向，给定深度5；取消合并结果；

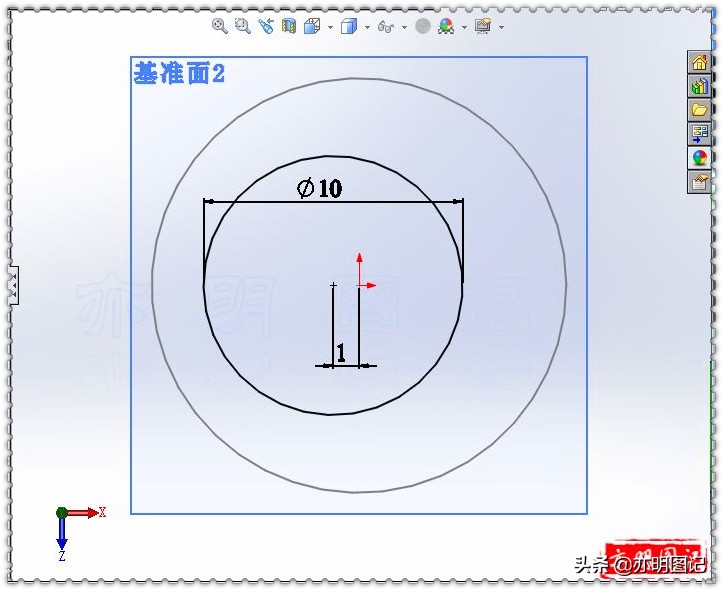

13、在拉伸凸台实体的顶面绘制草图 圆+中心线；

14、拉伸切除：成形到一面；选择上视基准面；特征范围选择所有实体；

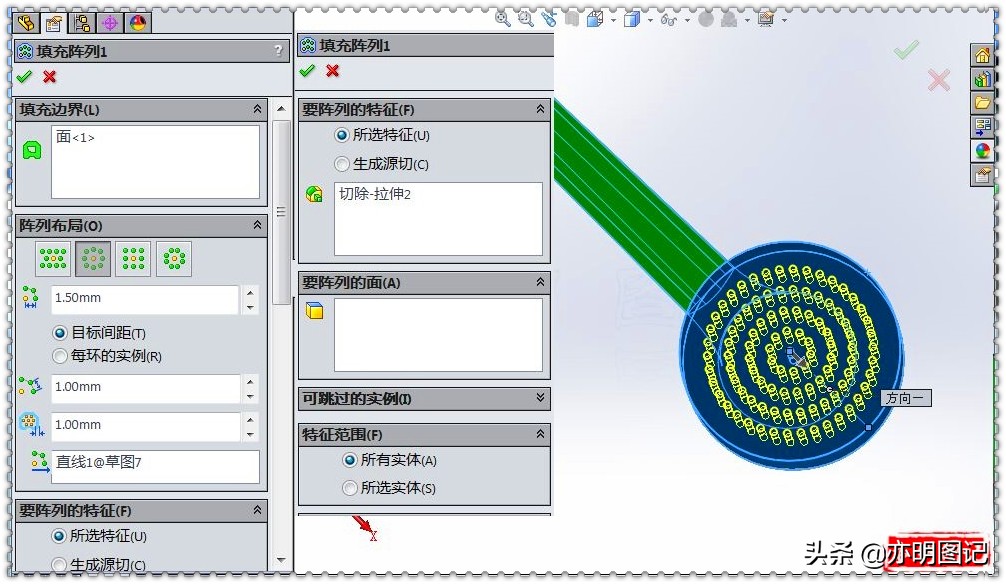

15、填充阵列：填充边界选择拉伸凸台实体的顶面；阵列布局选择圆周；环间距1.5；实例间距1；边距1；阵列方向选择草图中心线；所选特征选择拉伸切除特征；特征范围选择所有实体；

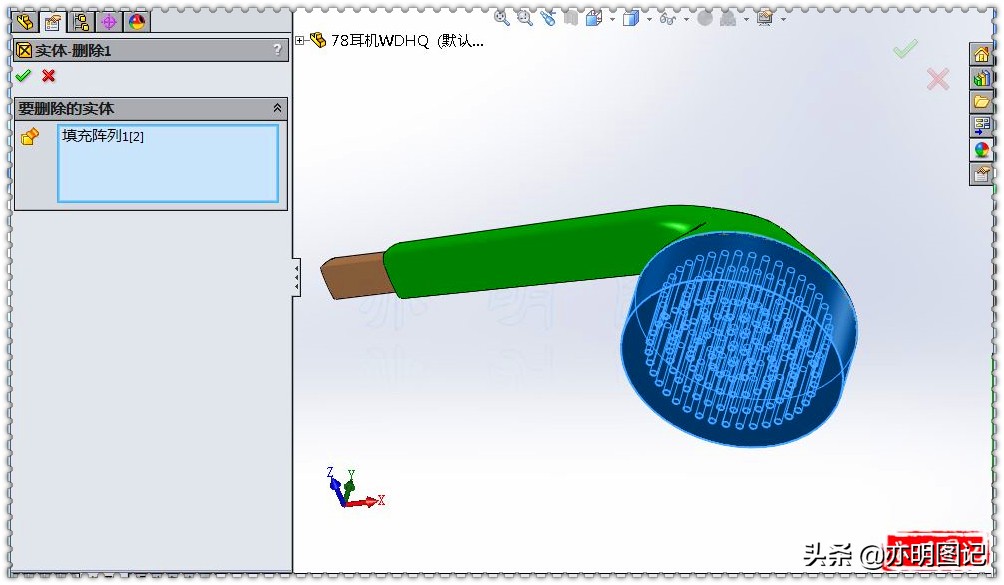

16、删除实体：要删除的实体选择拉伸凸台实体；

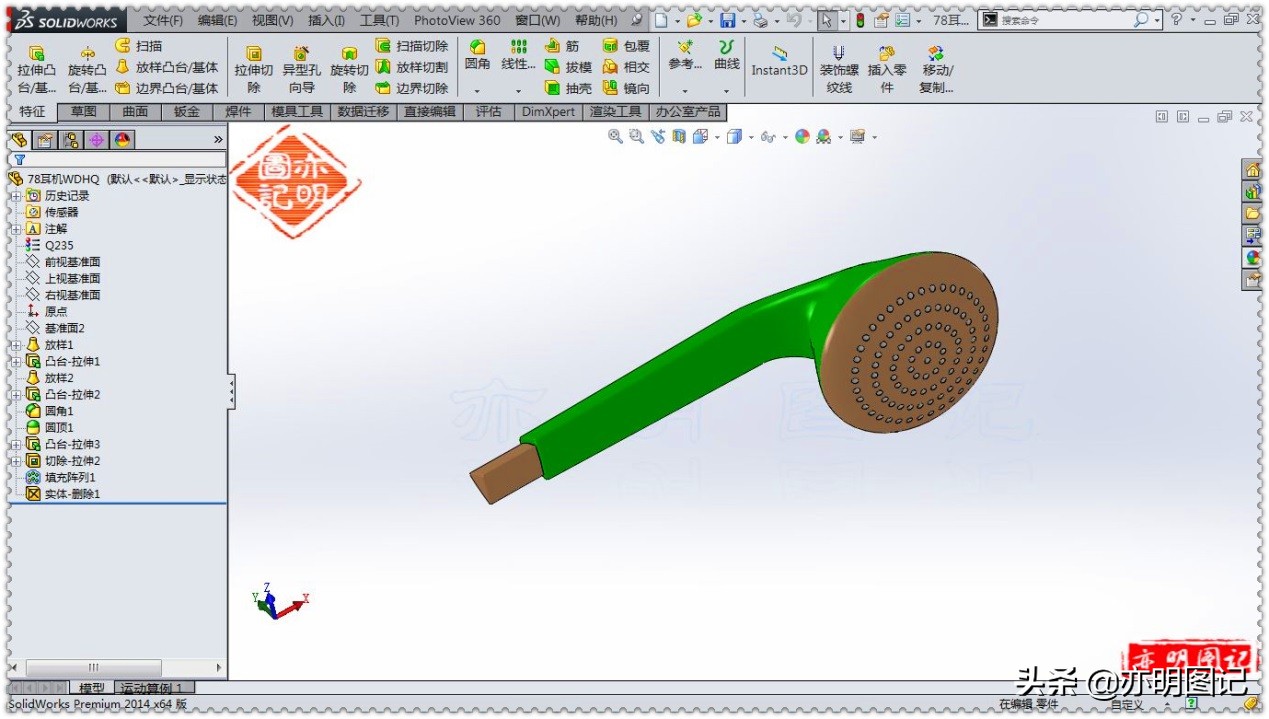

17、完成。
