3d玫瑰花模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

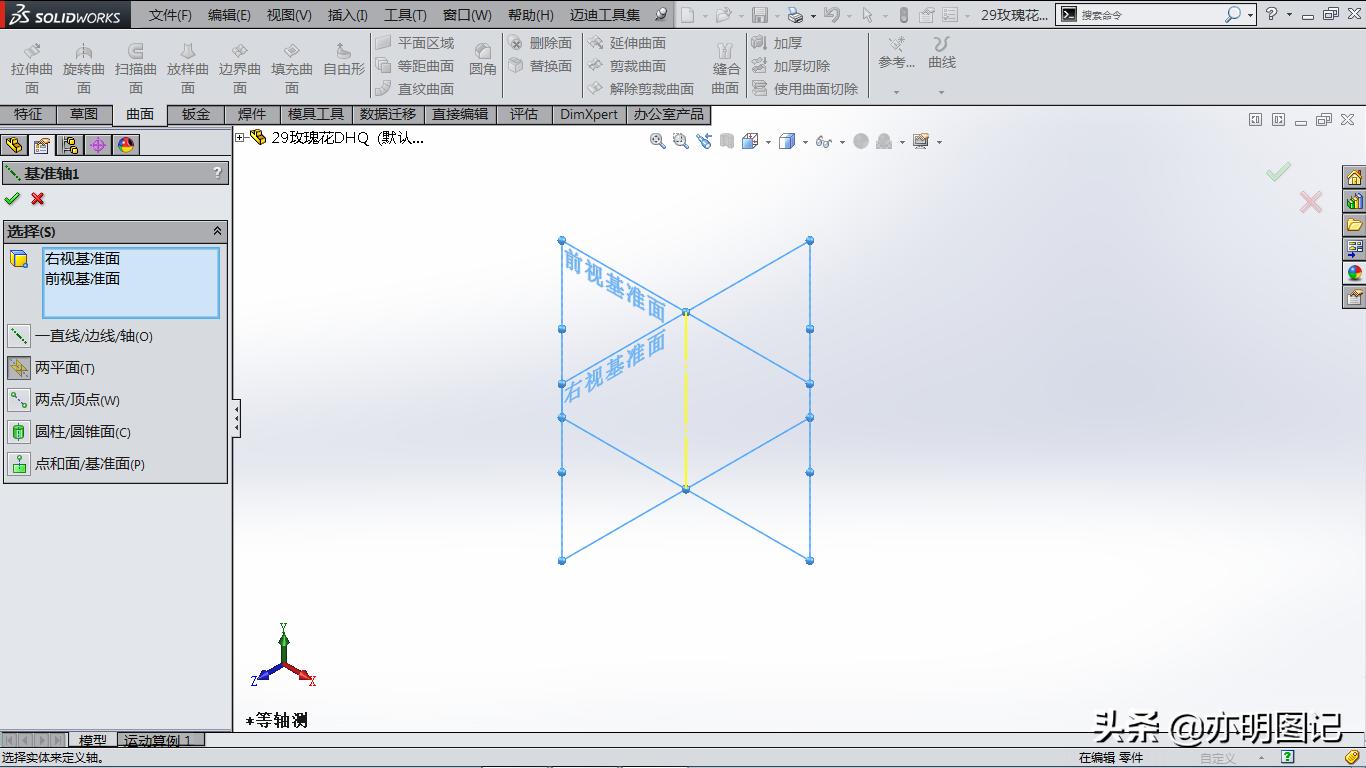

1、新建基准轴1：两平面选择右视基准面和前视基准面；

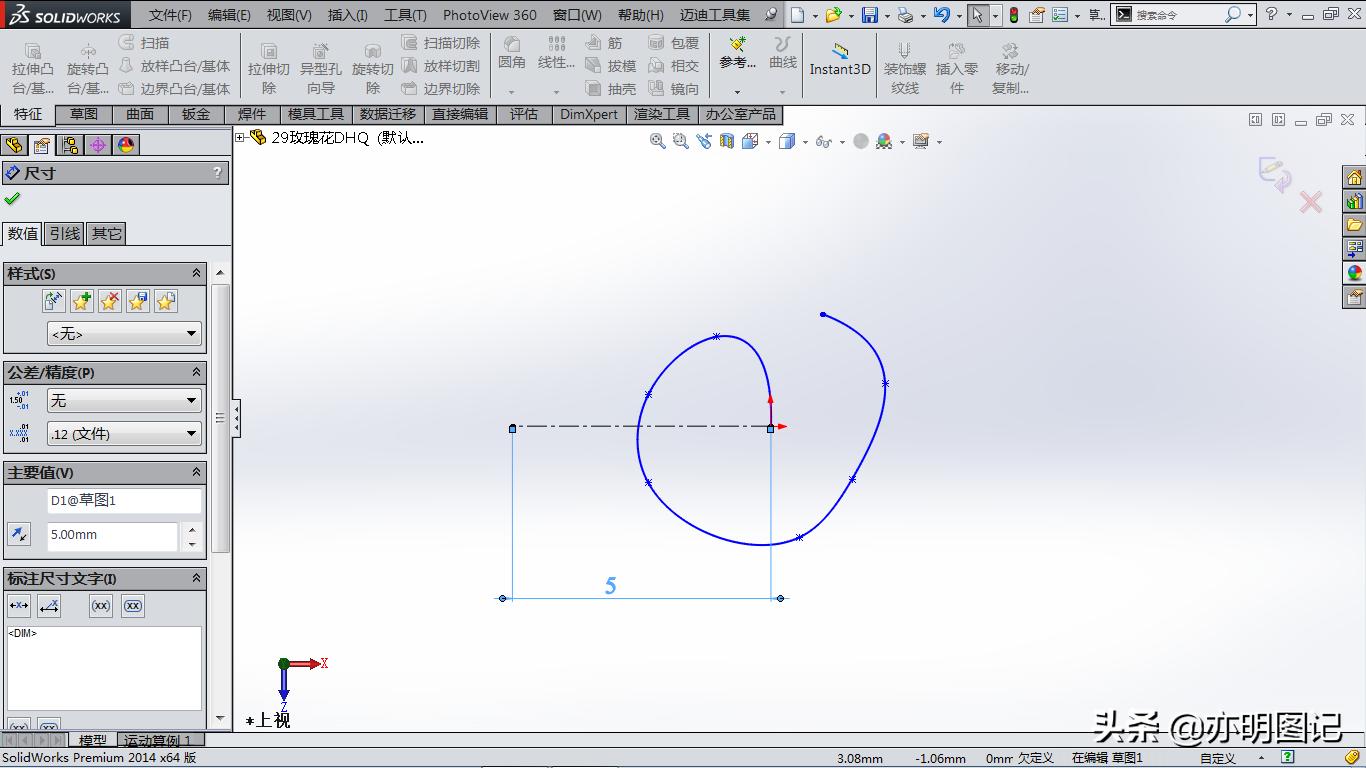

2、在上视基准面上绘制草图 样条曲线(中心线作为尺寸参考)；

3、在前视基准面上绘制草图 样条曲线(中心线作为尺寸参考)；

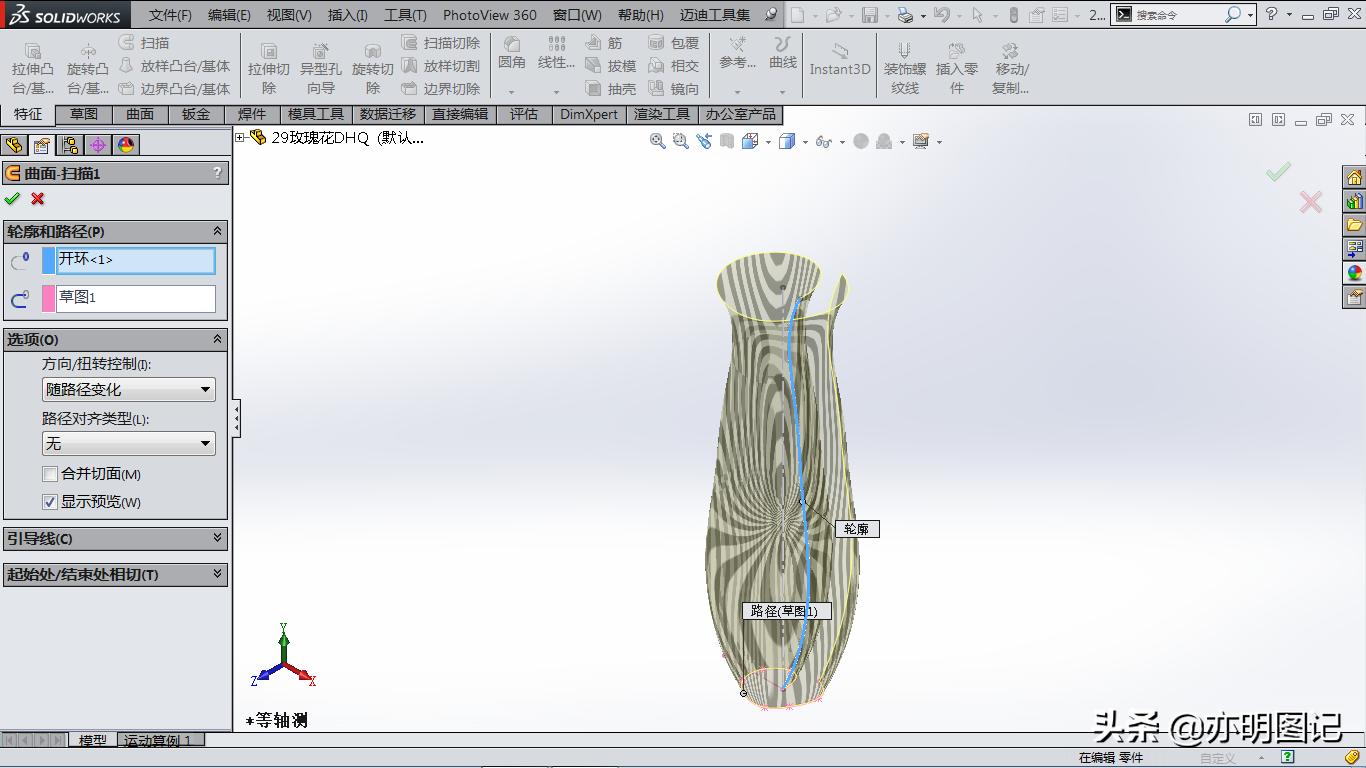

4、扫描曲面生成花芯：轮廓选择前视基准面上的草图 样条曲线；路径选择上视基准面上的草图 样条曲线；

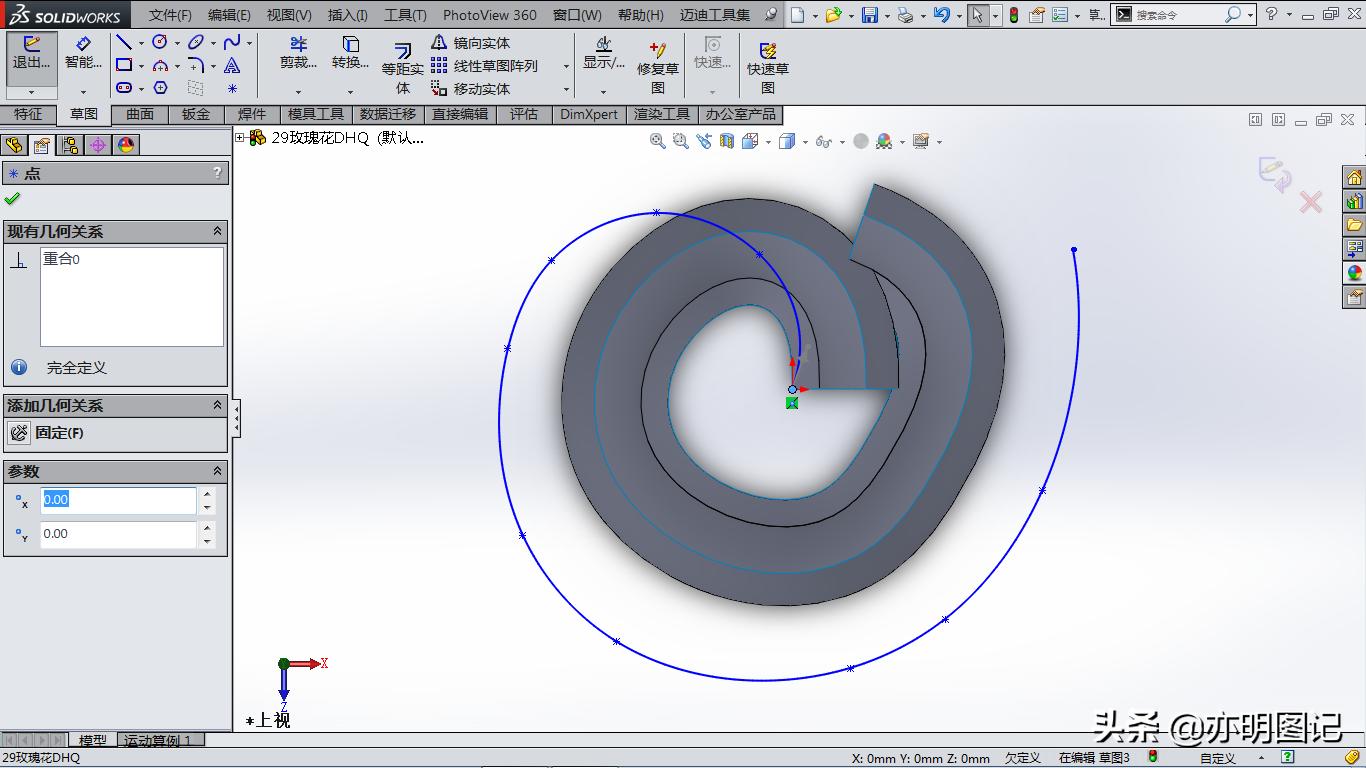

5、在上视基准面上绘制草图 样条曲线：一个端点与原点重合；

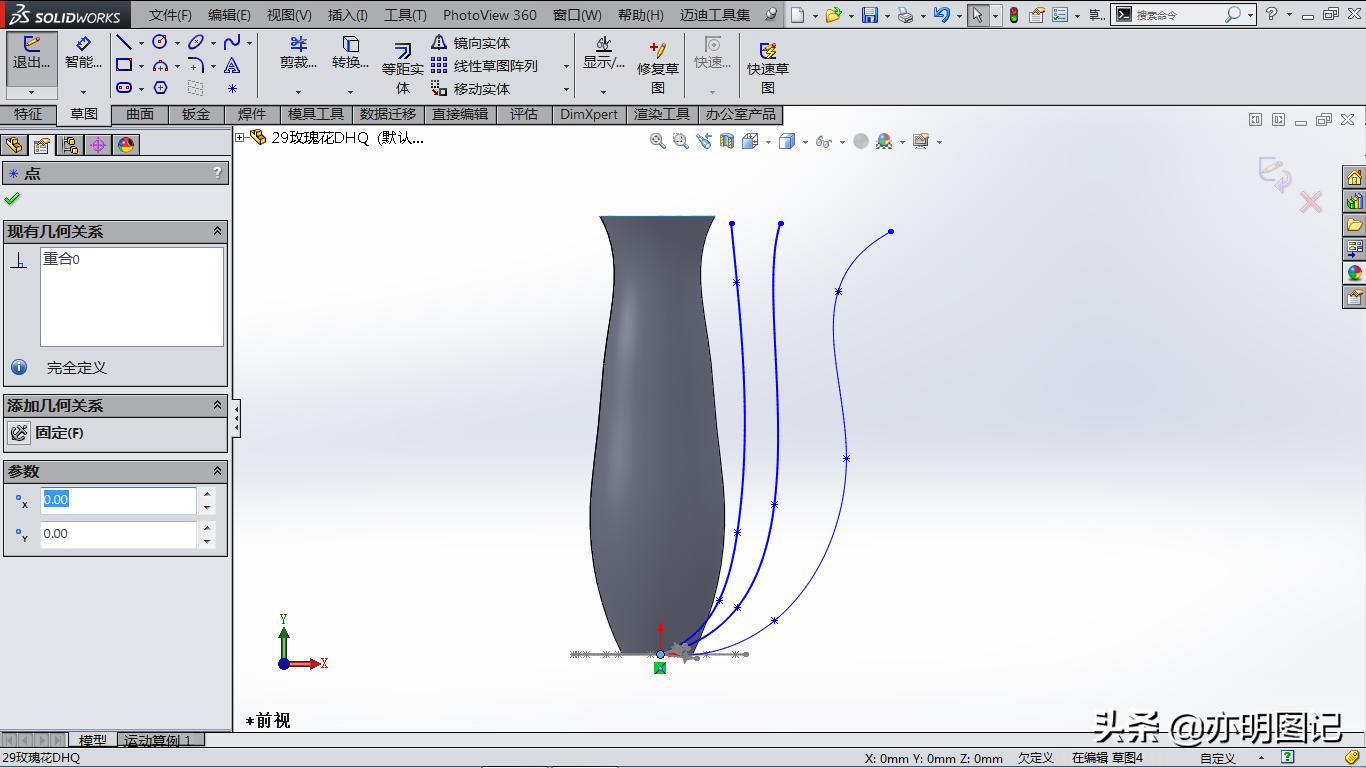

6、在前视基准面上绘制草图 绘制3条样条曲线：下端点与原点重合；

7、扫描曲面生成内层花瓣：轮廓选择前视基准面上草图左边的样条曲线（空白处单击鼠标右键选择SelectionManager弹出对话框选择开环，左键点选样条曲线确定）；路径选择上视基准面上绘制的第二个草图 样条曲线；

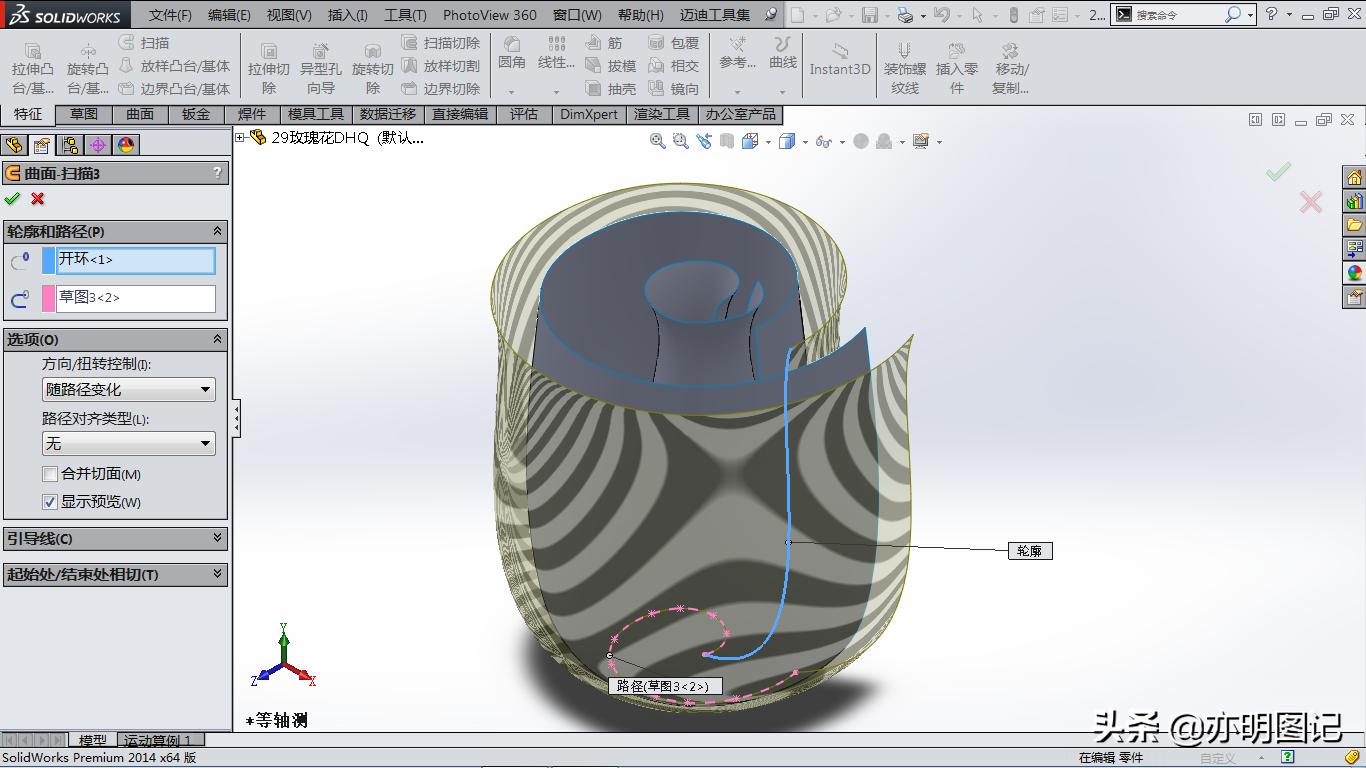

8、扫描曲面生成中间层花瓣：轮廓选择前视基准面上草图中间的样条曲线（空白处单击鼠标右键选择SelectionManager弹出对话框选择开环，左键点选样条曲线确定）；路径选择上视基准面上绘制的第二个草图 样条曲线；

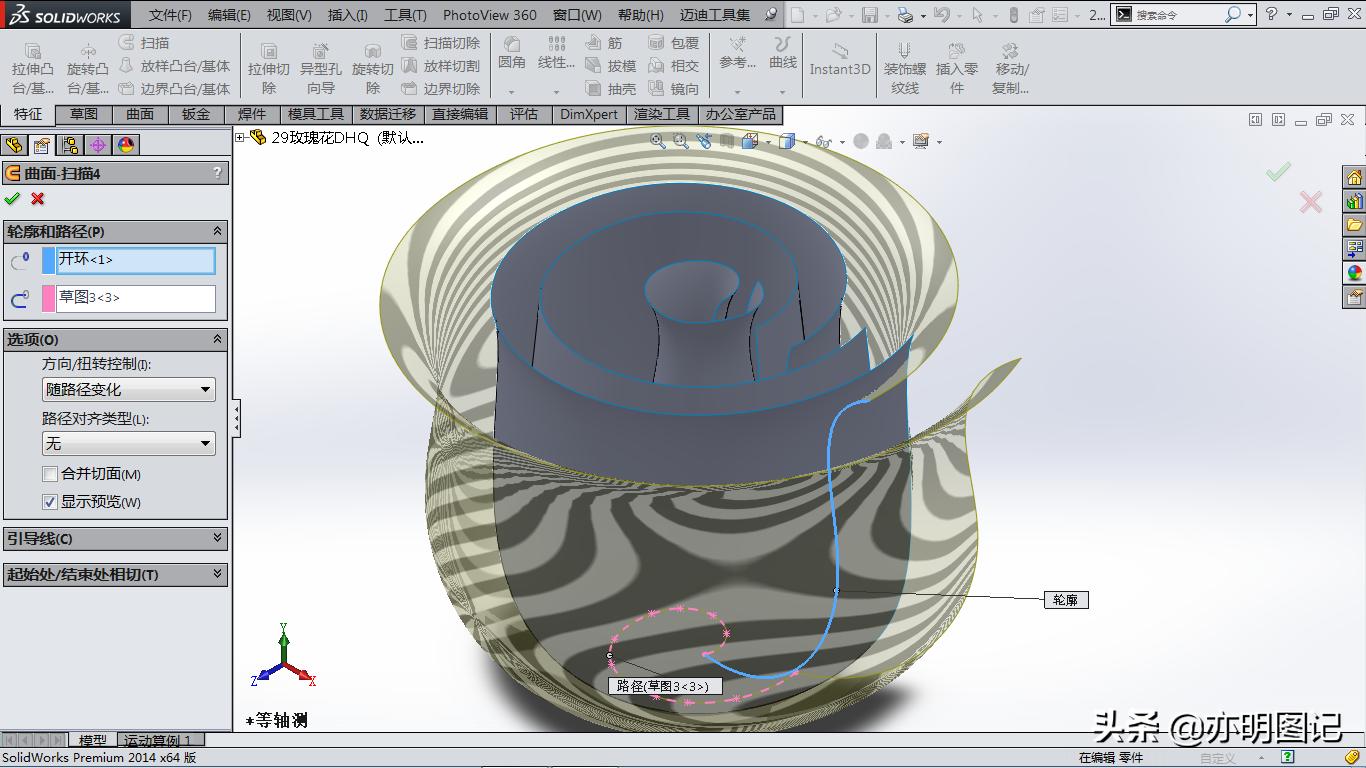

9、扫描曲面生成外层花瓣：轮廓选择前视基准面上草图右边的样条曲线（空白处单击鼠标右键选择SelectionManager弹出对话框选择开环，左键点选样条曲线确定）；路径选择上视基准面上绘制的第二个草图 样条曲线；

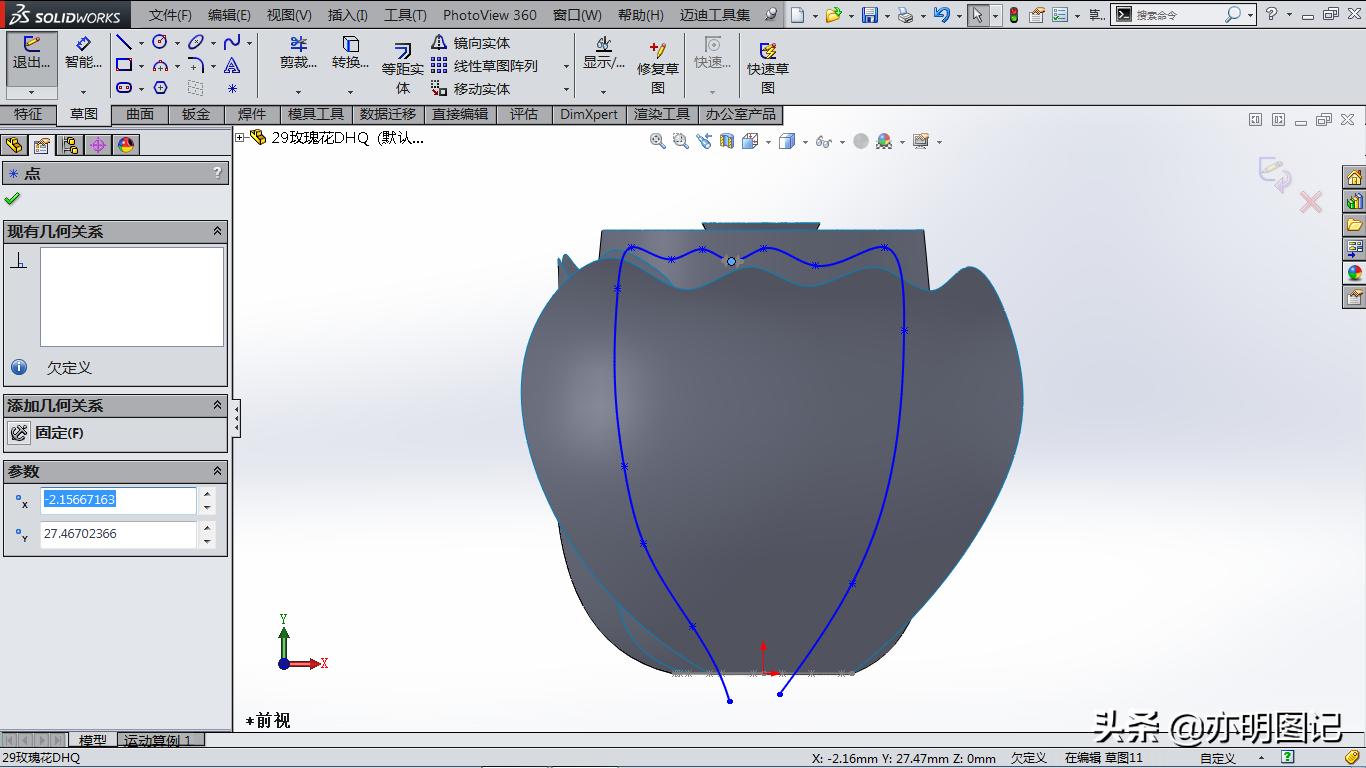

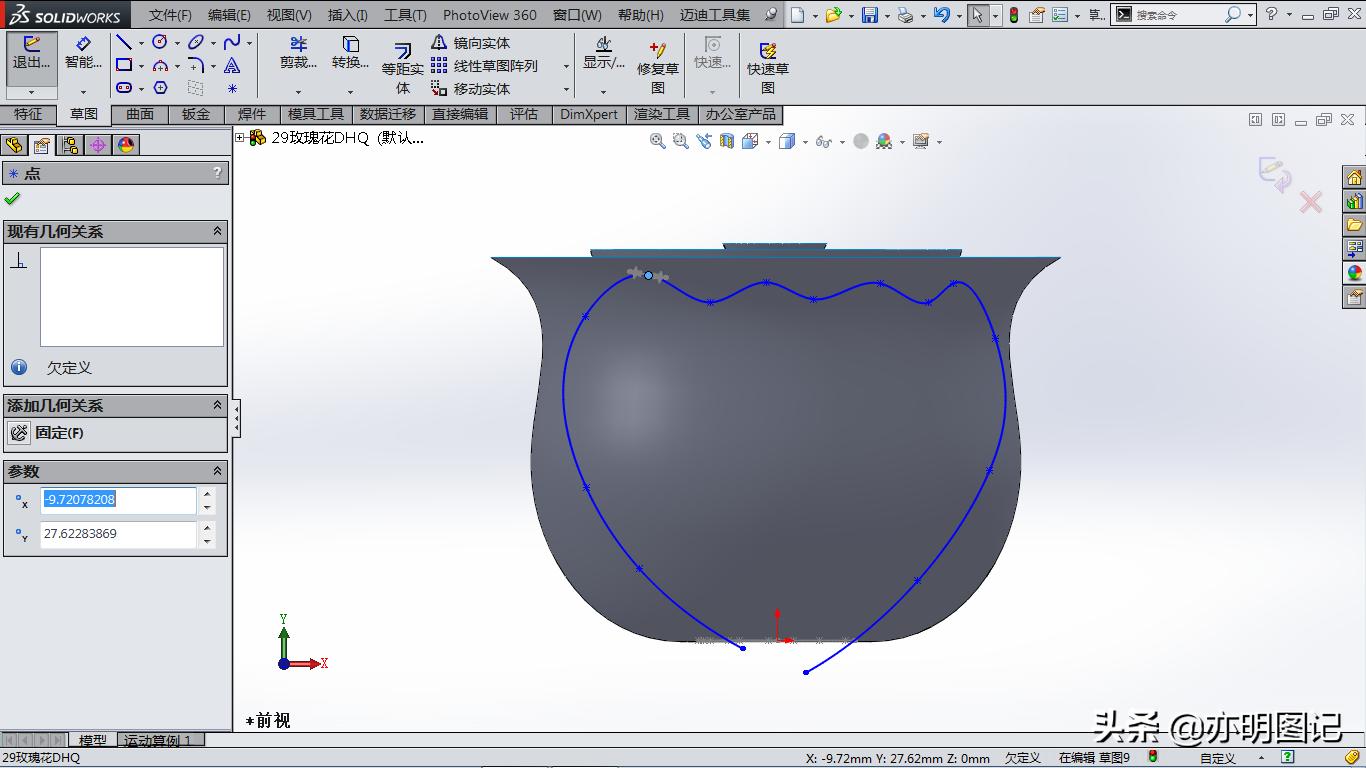

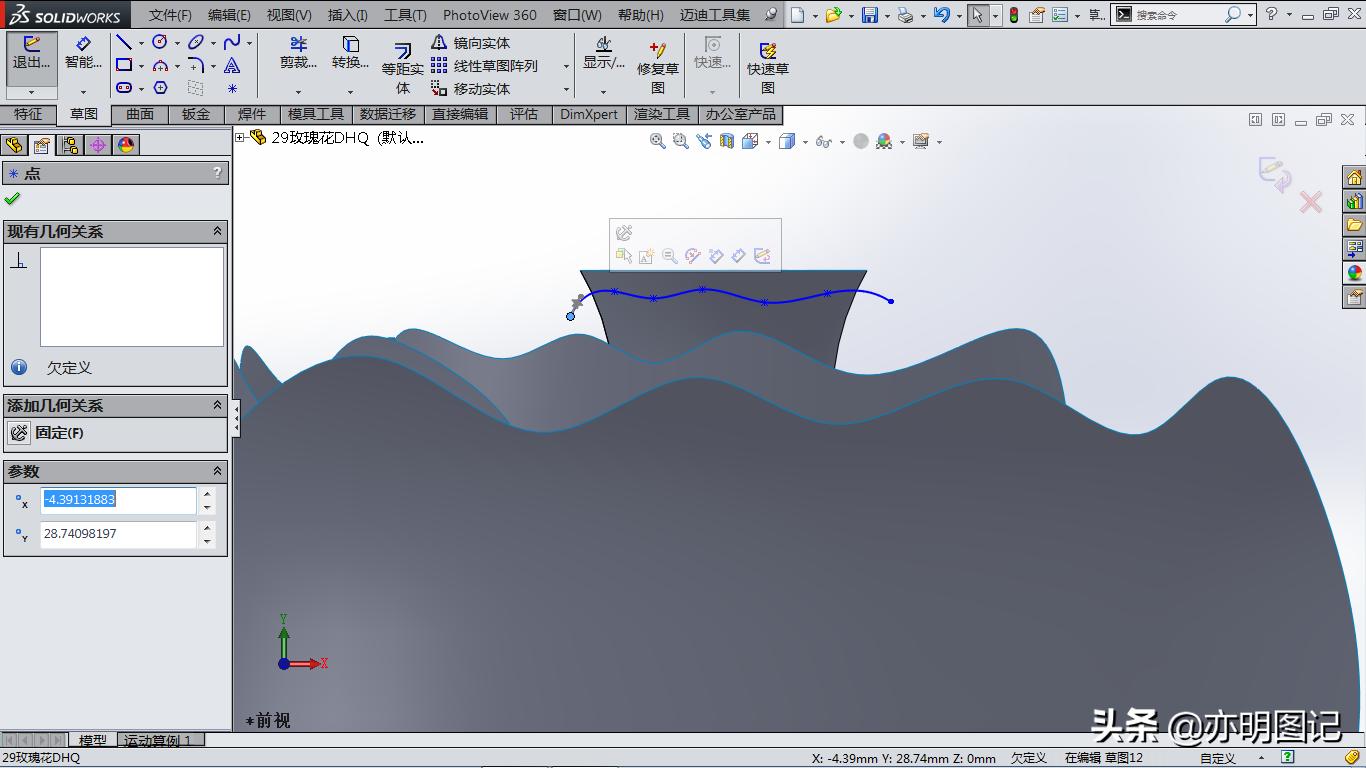

10、在前视基准面上绘制草图 用样条曲线绘制出外层花瓣的轮廓；

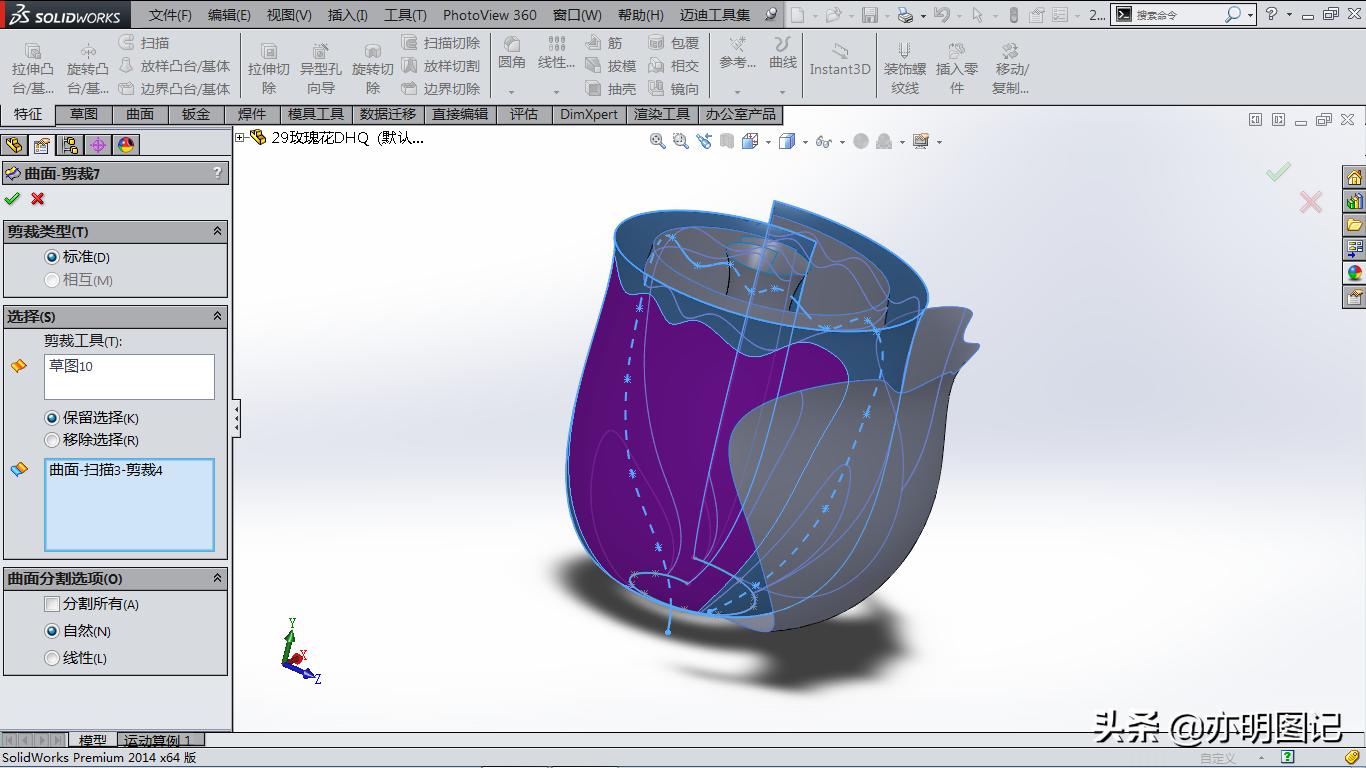

11、剪裁曲面：剪裁工具选择外层花瓣轮廓草图；保留紫色部分；

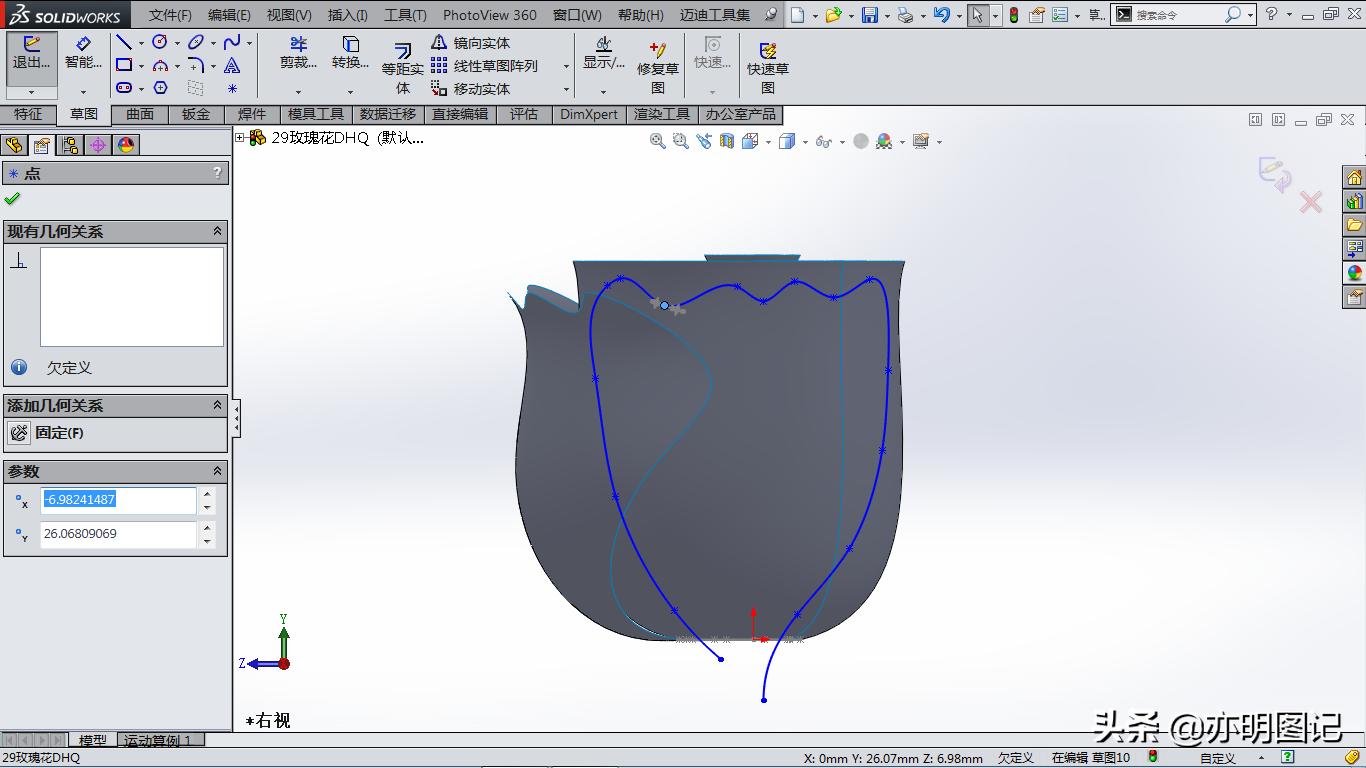

12、在右视基准面上绘制草图 用样条曲线绘制出中间层花瓣的轮廓；

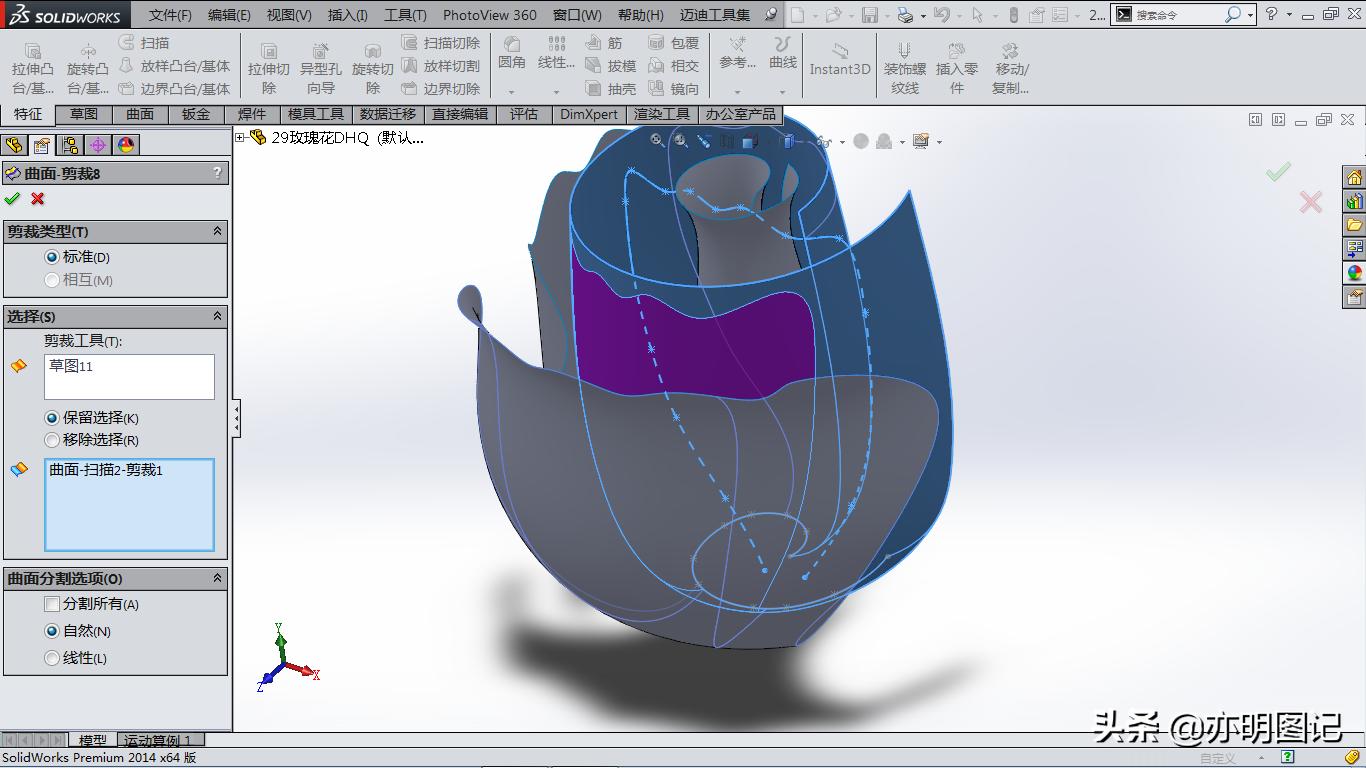

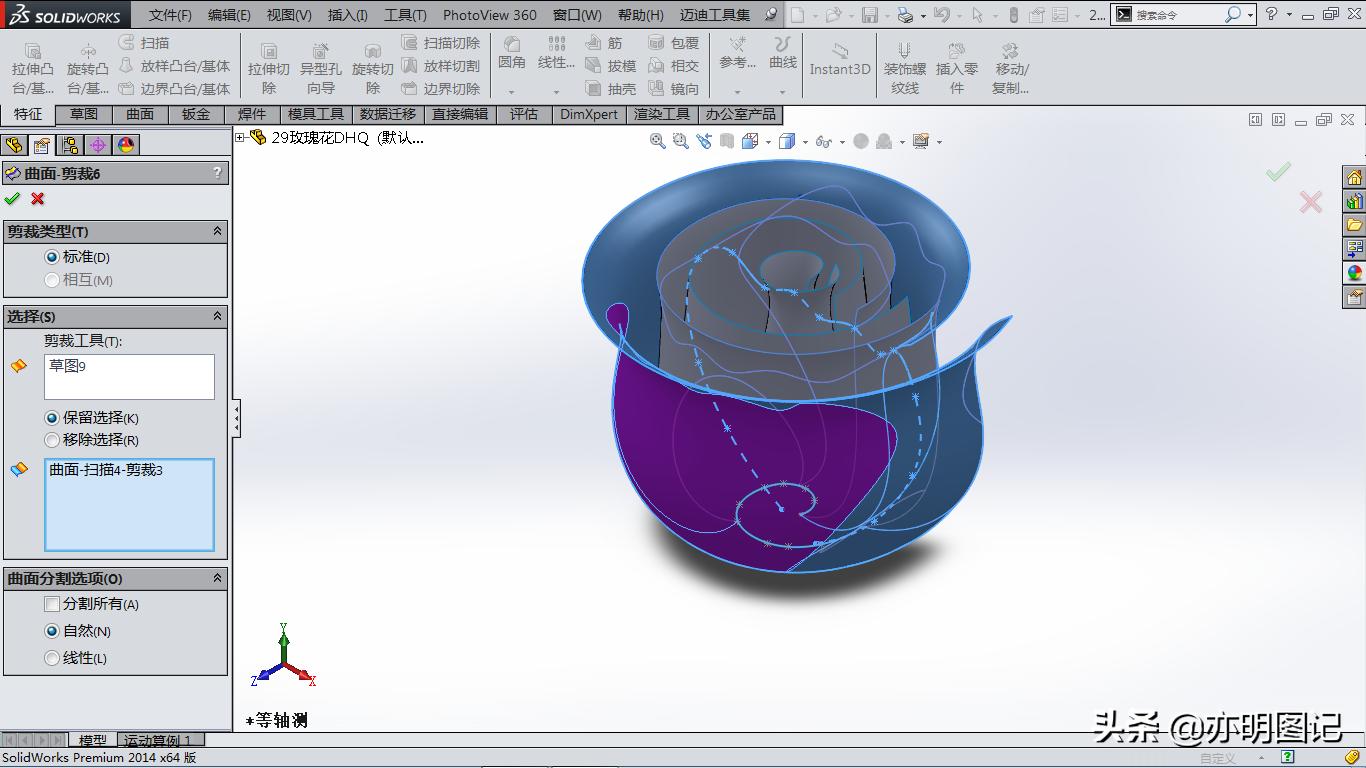

13、剪裁曲面：剪裁工具选择中间层花瓣轮廓草图；保留紫色部分；

14、在前视基准面上绘制草图 用样条曲线绘制出内层花瓣的轮廓；

15、剪裁曲面：剪裁工具选择内层花瓣轮廓草图；保留紫色部分；

16、在前视基准面上绘制草图 用样条曲线绘制出花芯的轮廓；

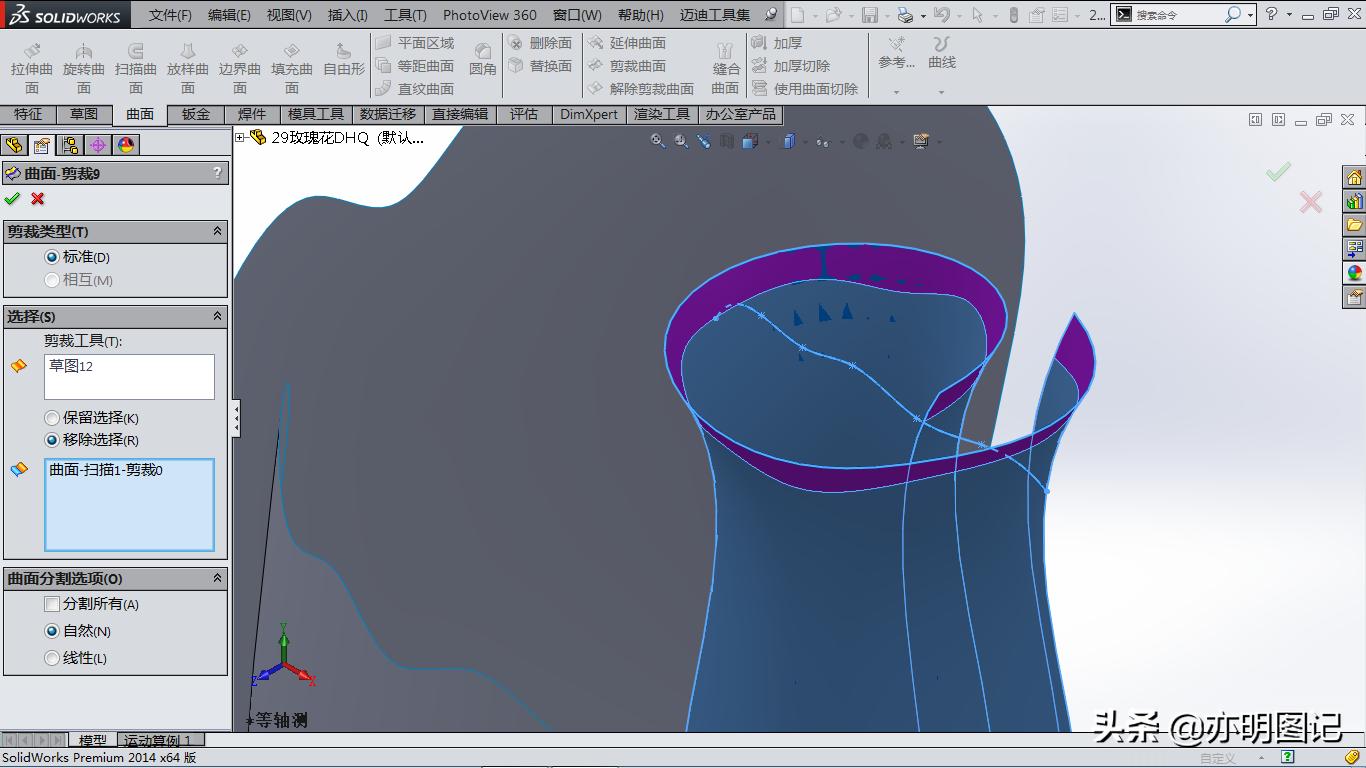

17、剪裁曲面：剪裁工具选择花芯轮廓草图；去除紫色部分；

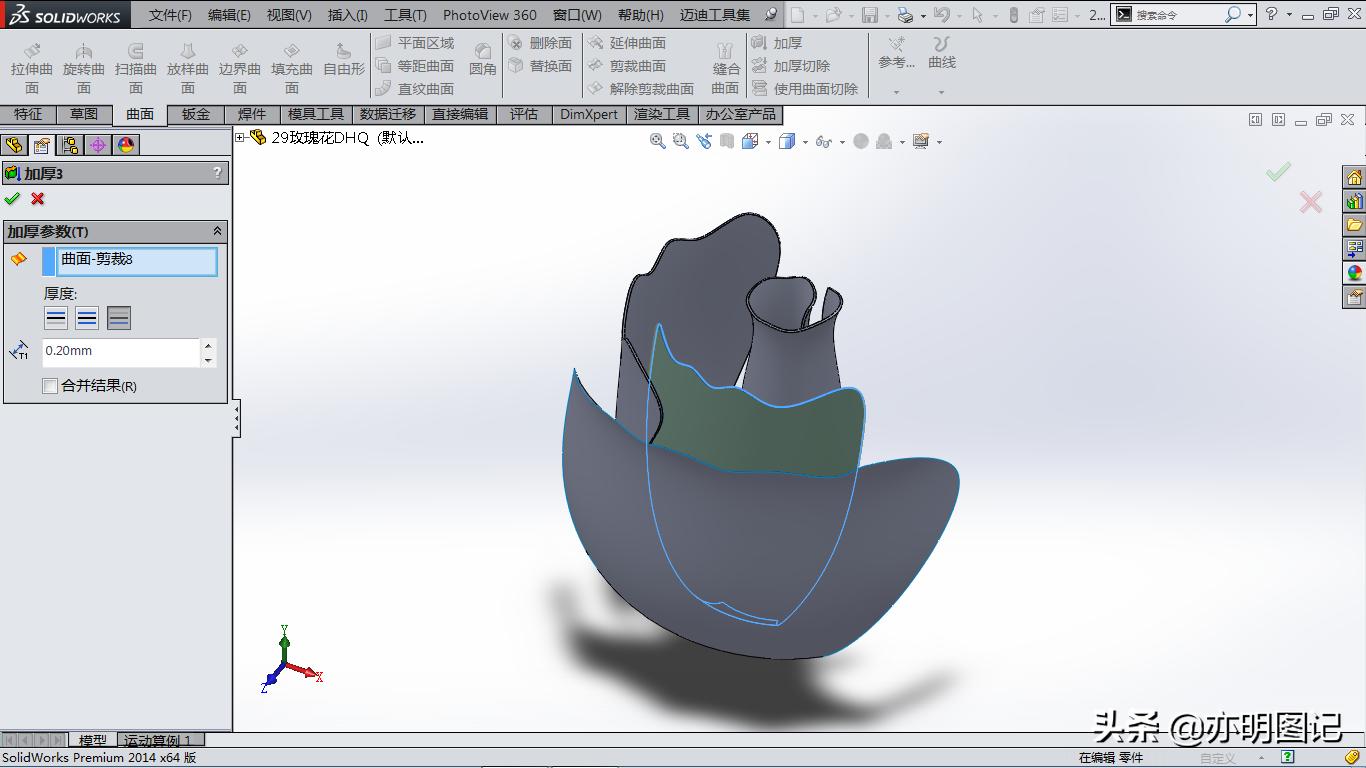

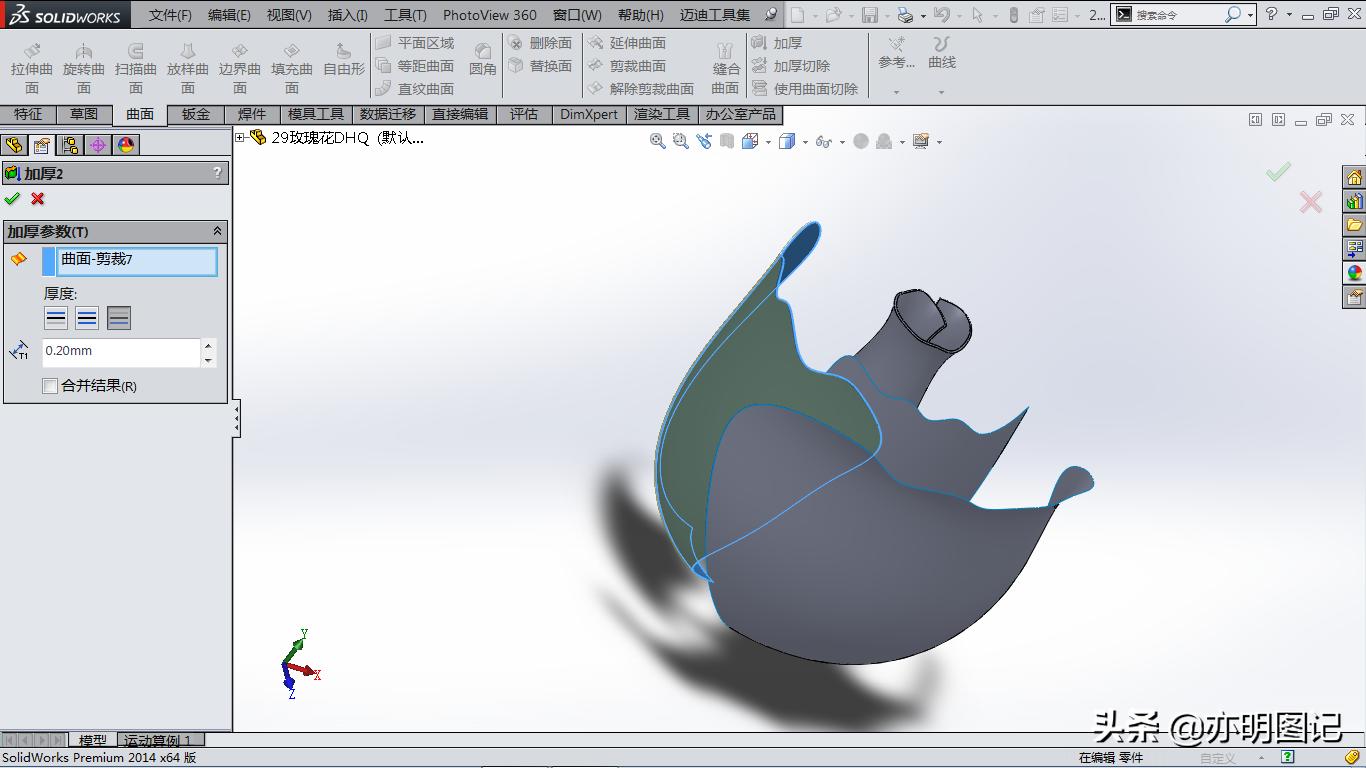

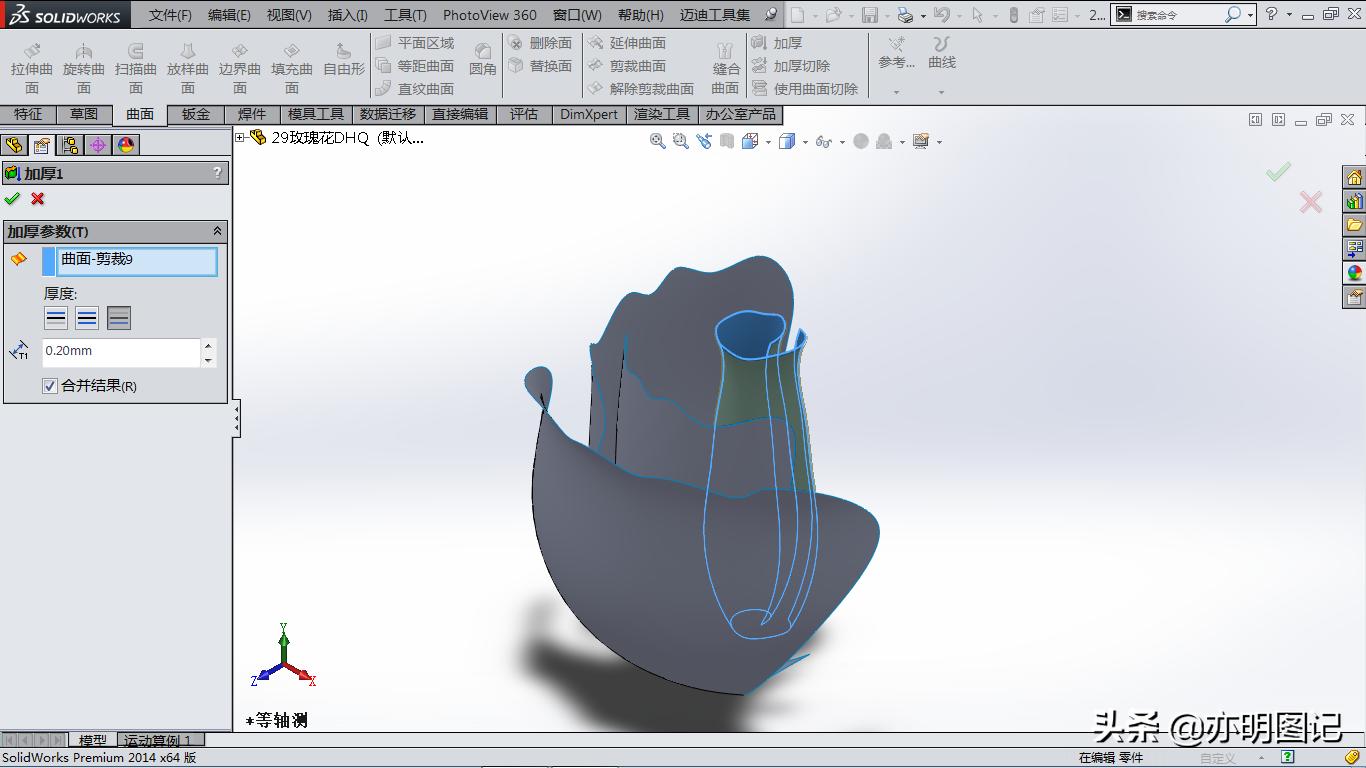

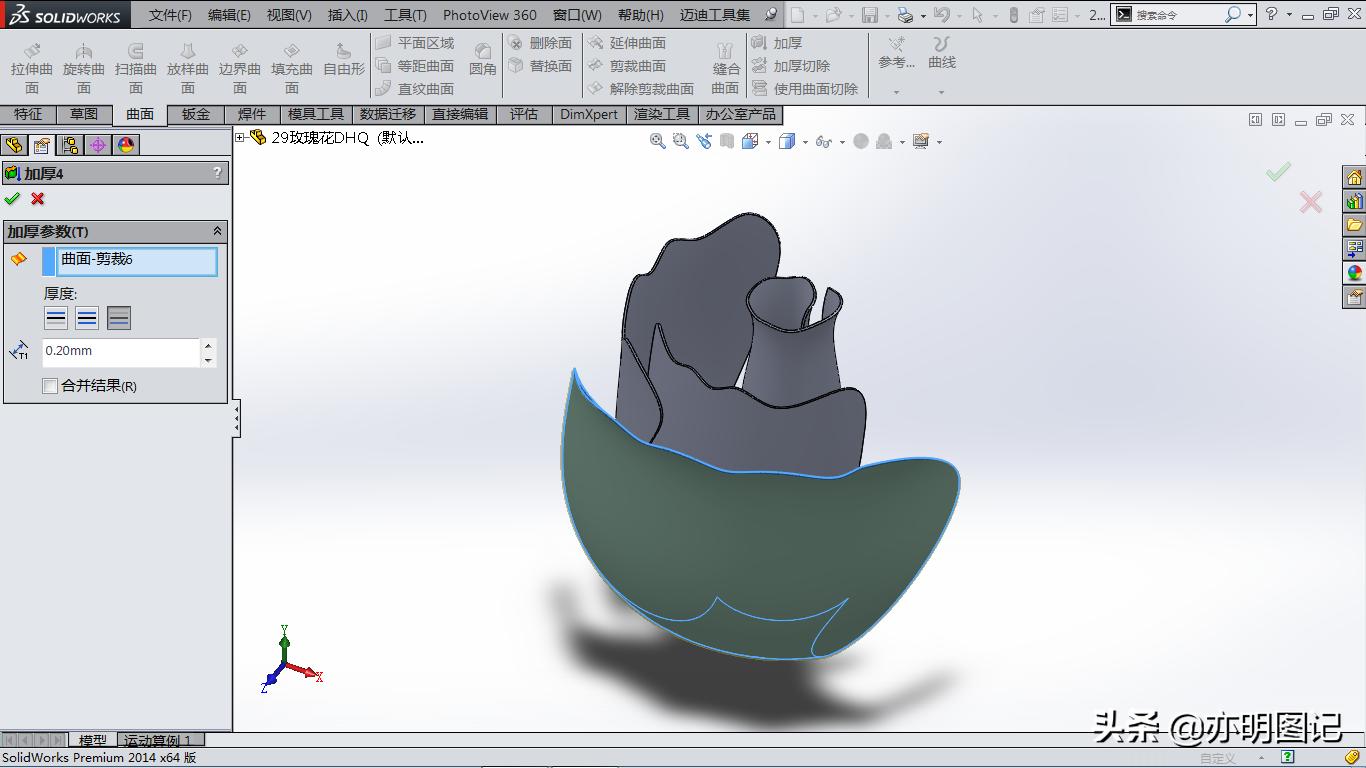

18、分别对花芯、花瓣加厚曲面：厚度0.2；

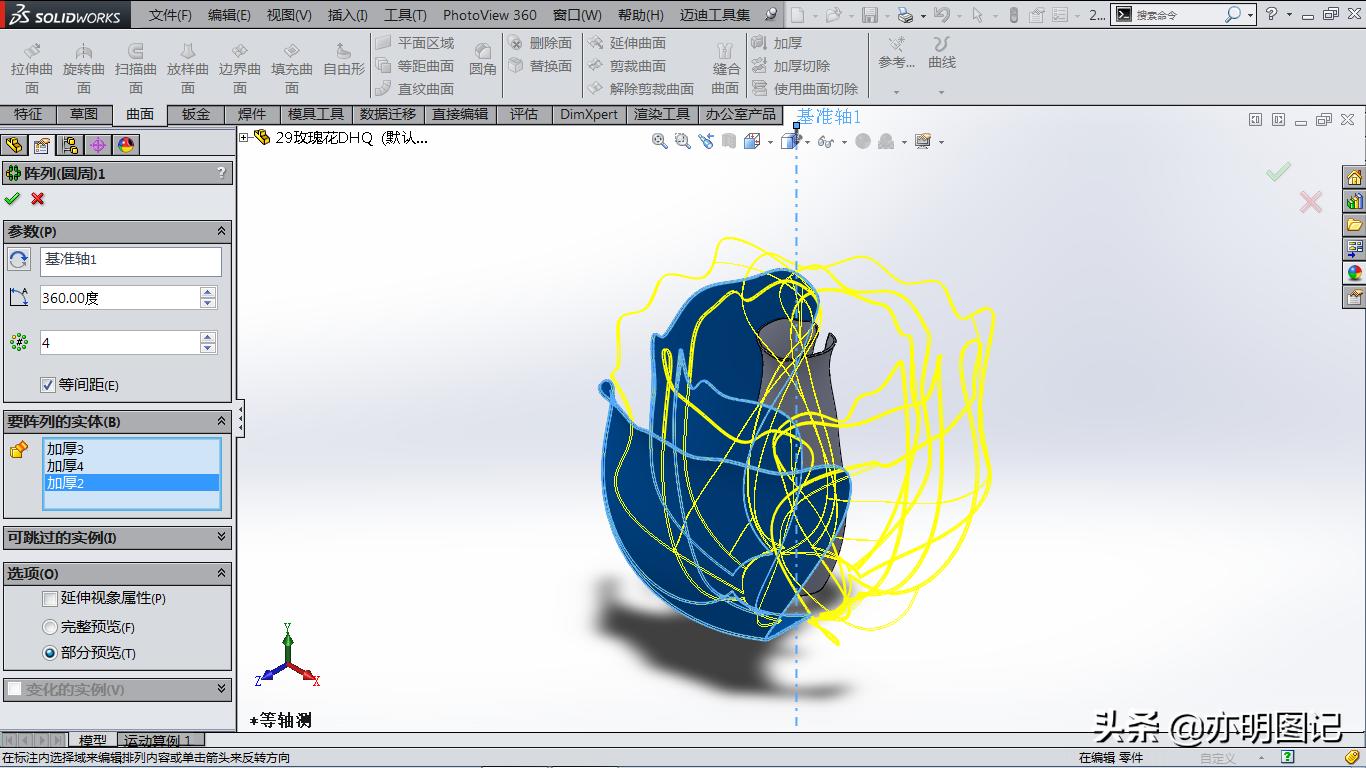

19、圆周阵列：阵列轴选择新建的基准轴1；360°；数量4；要阵列的实体选择内中外三个花瓣；

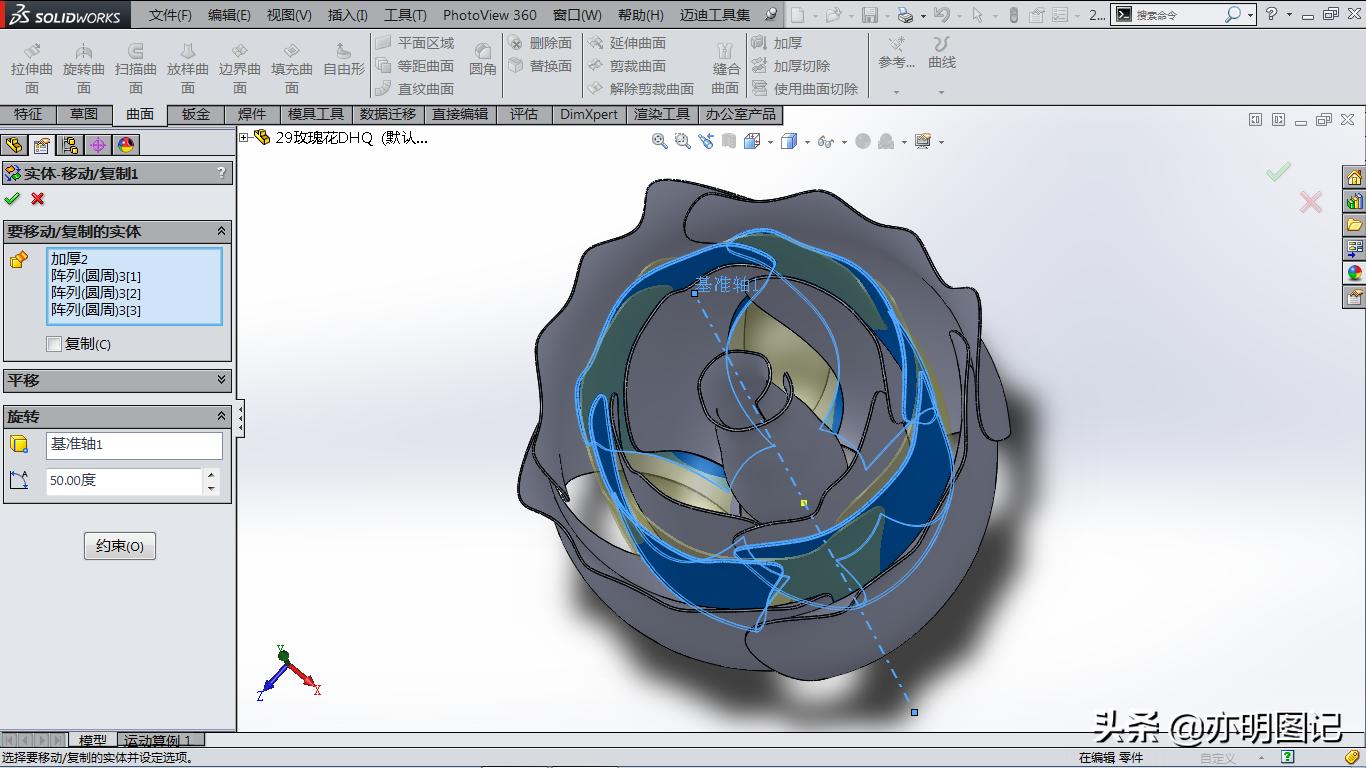

20、选择移动/复制命令：移动复制的实体选择中间层的四片花瓣；旋转轴选择基准轴1；旋转角度50°；

21、在前视基准面上绘制草图；

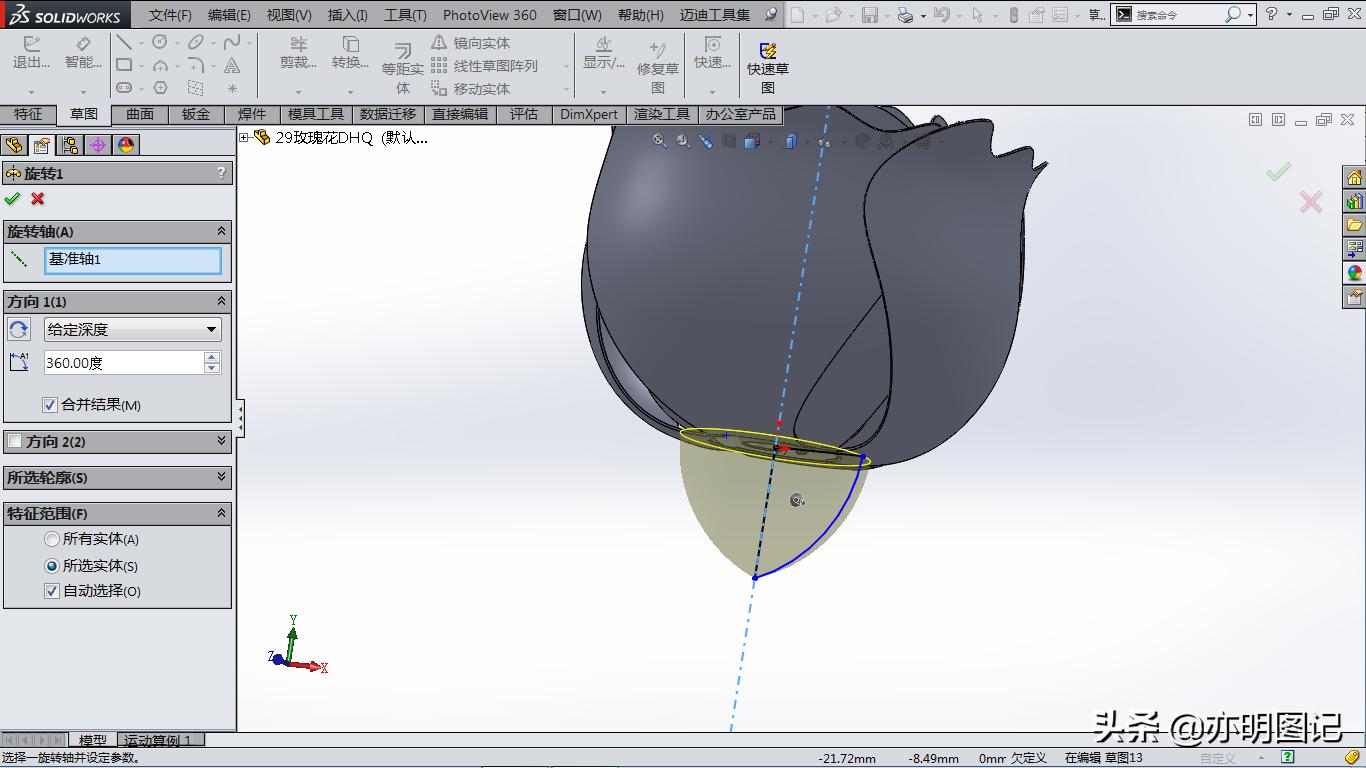

22、旋转凸台生成实体；

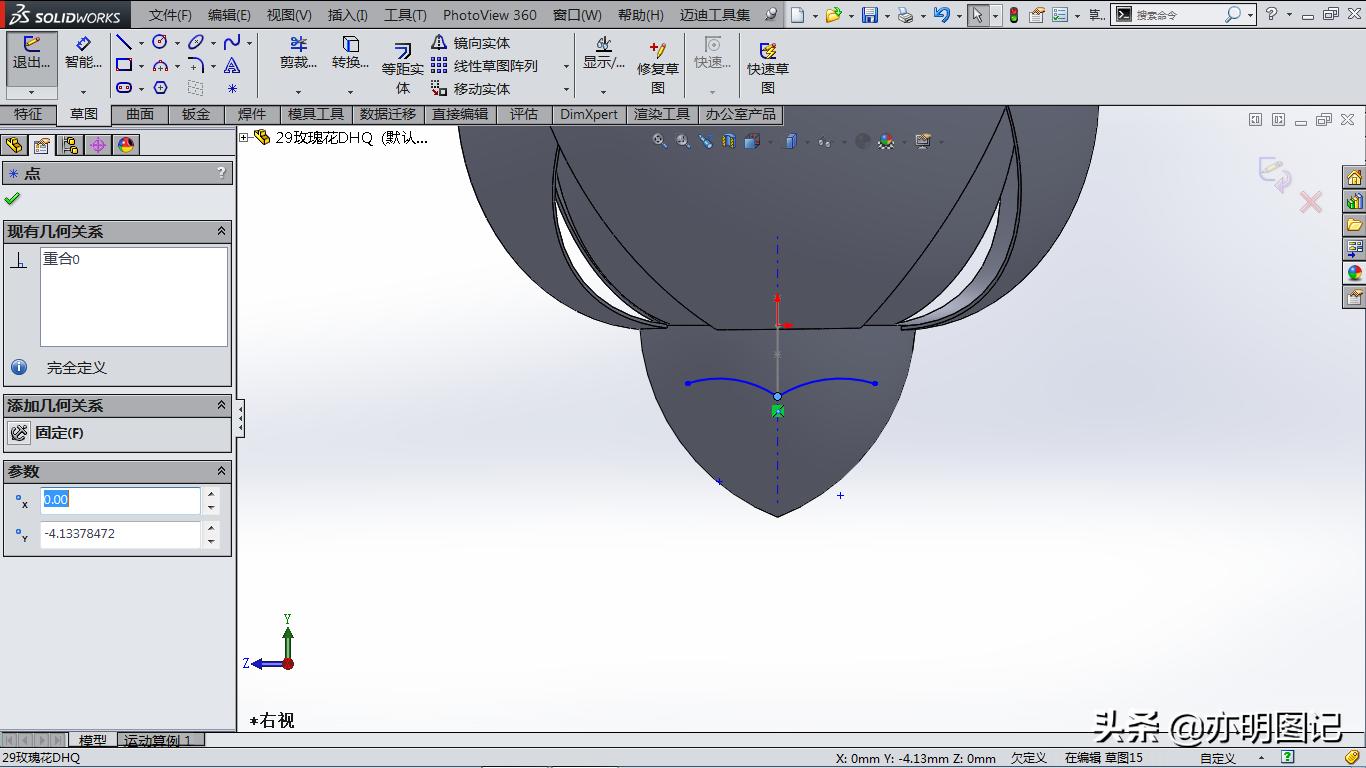

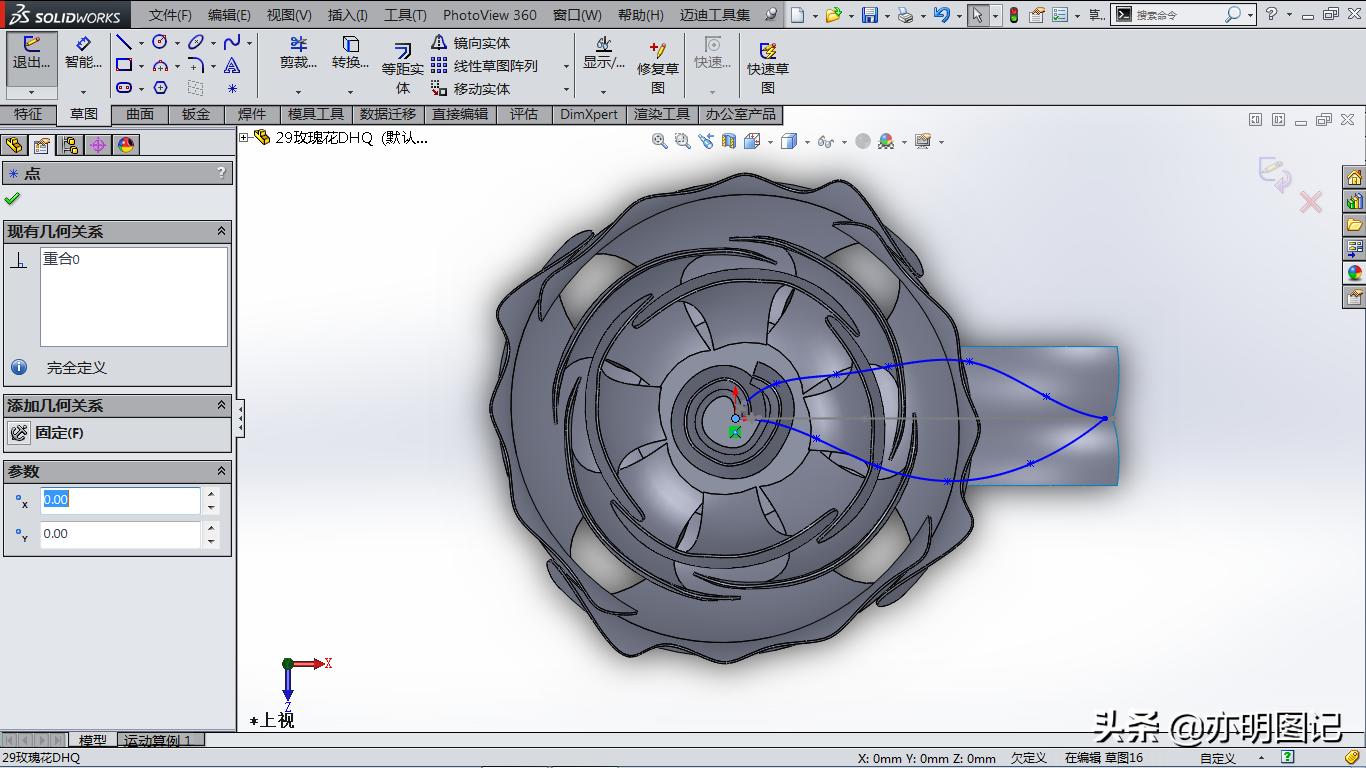

23、在前视基准面上绘制草图 样条曲线；

24、在右视基准面上绘制草图 两段圆弧：圆弧的一个端点与上个草图样条曲线的端点重合；

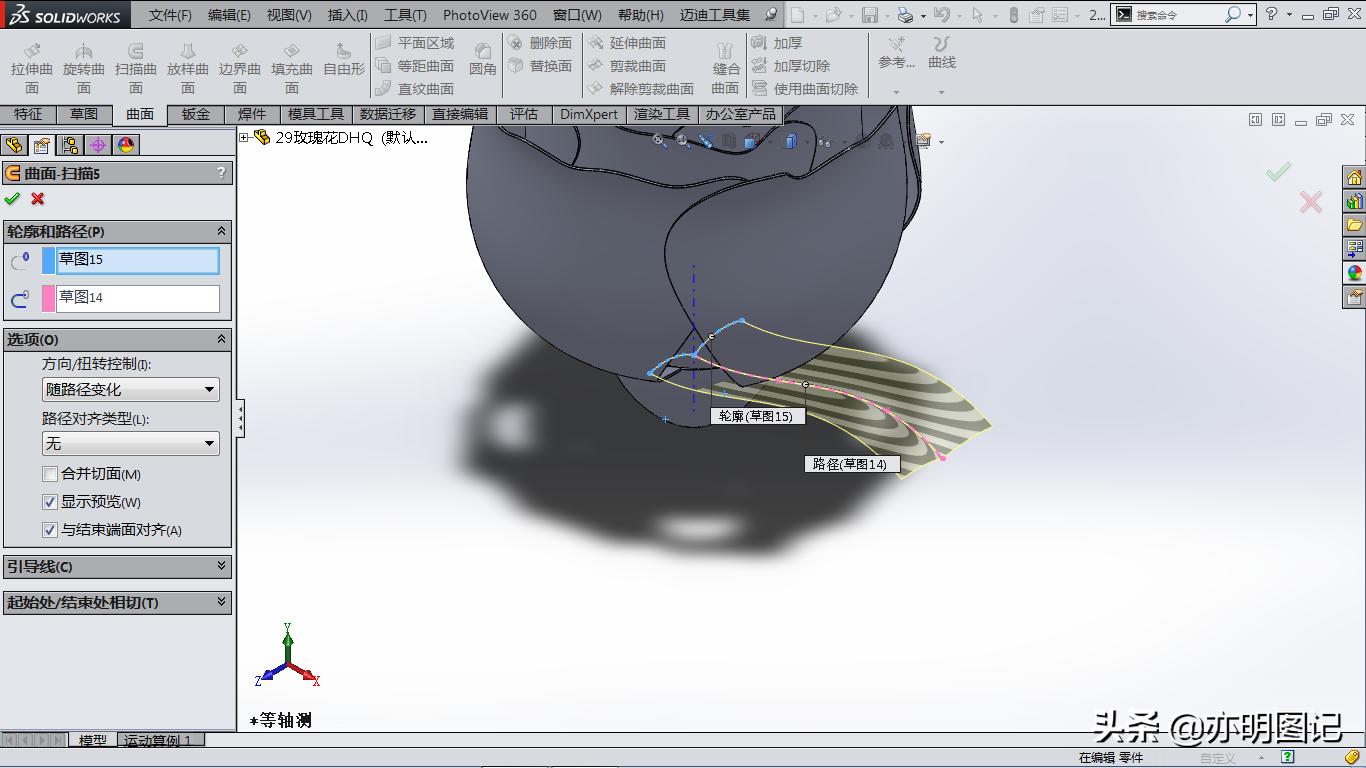

25、扫描曲面：轮廓选择草图 两圆弧；路径选择草图 样条曲线；

26、在上视基准面上绘制草图；

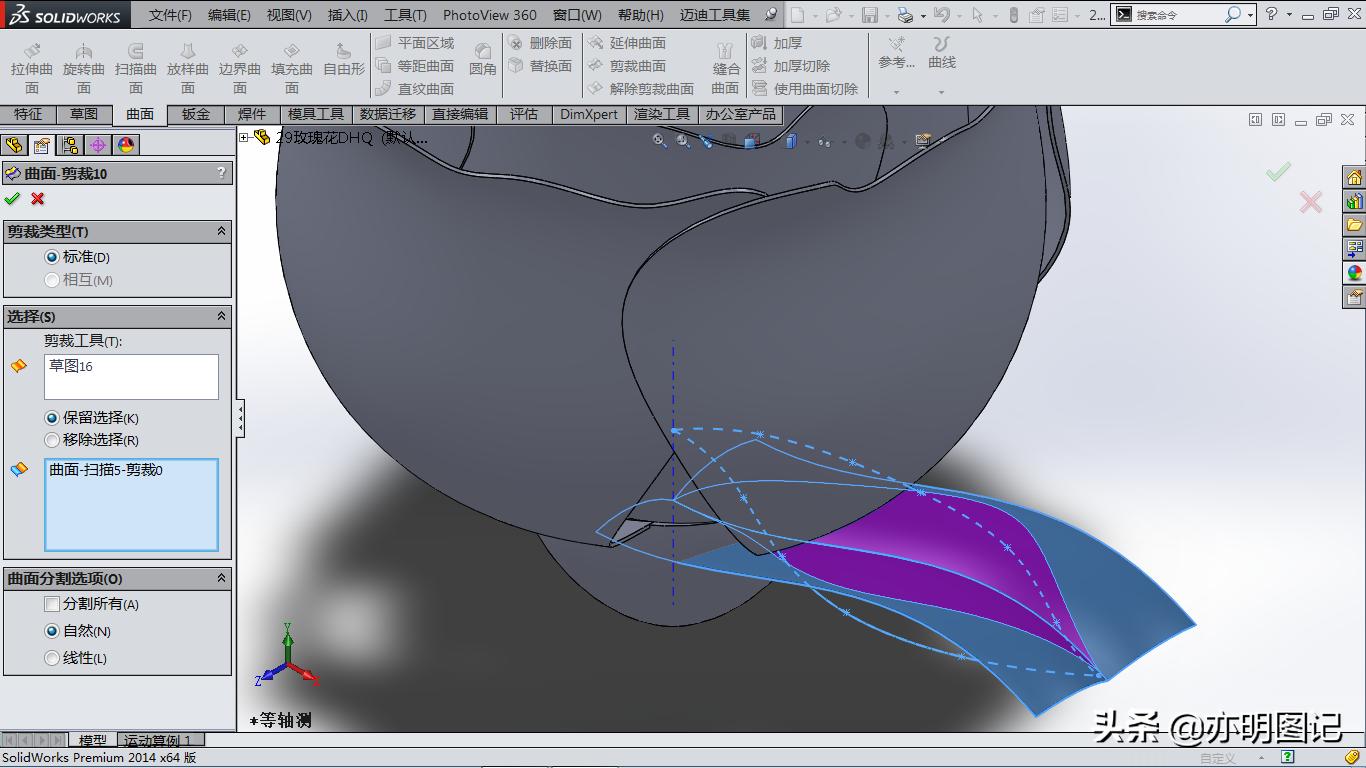

27、剪裁曲面：保留紫色部分；

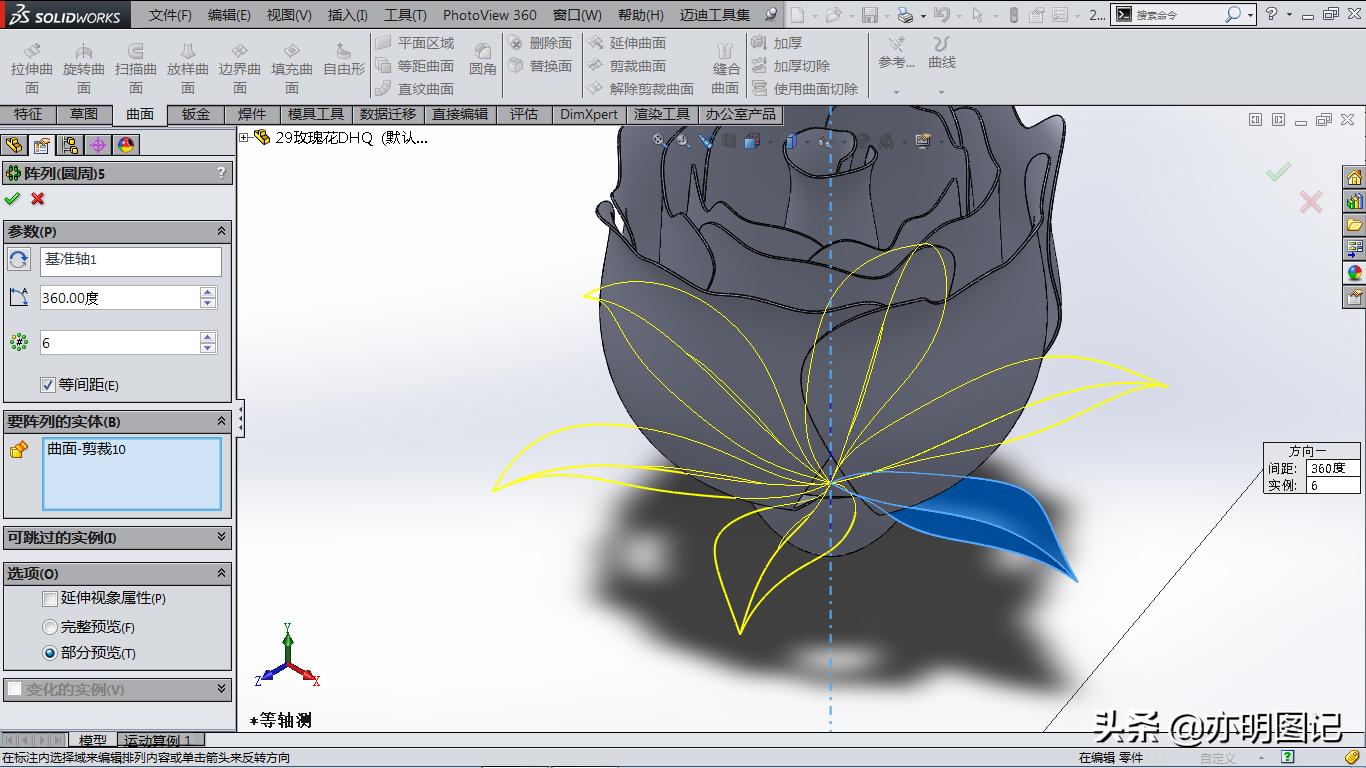

28、圆周阵列：阵列轴选择基准轴1；数量6；

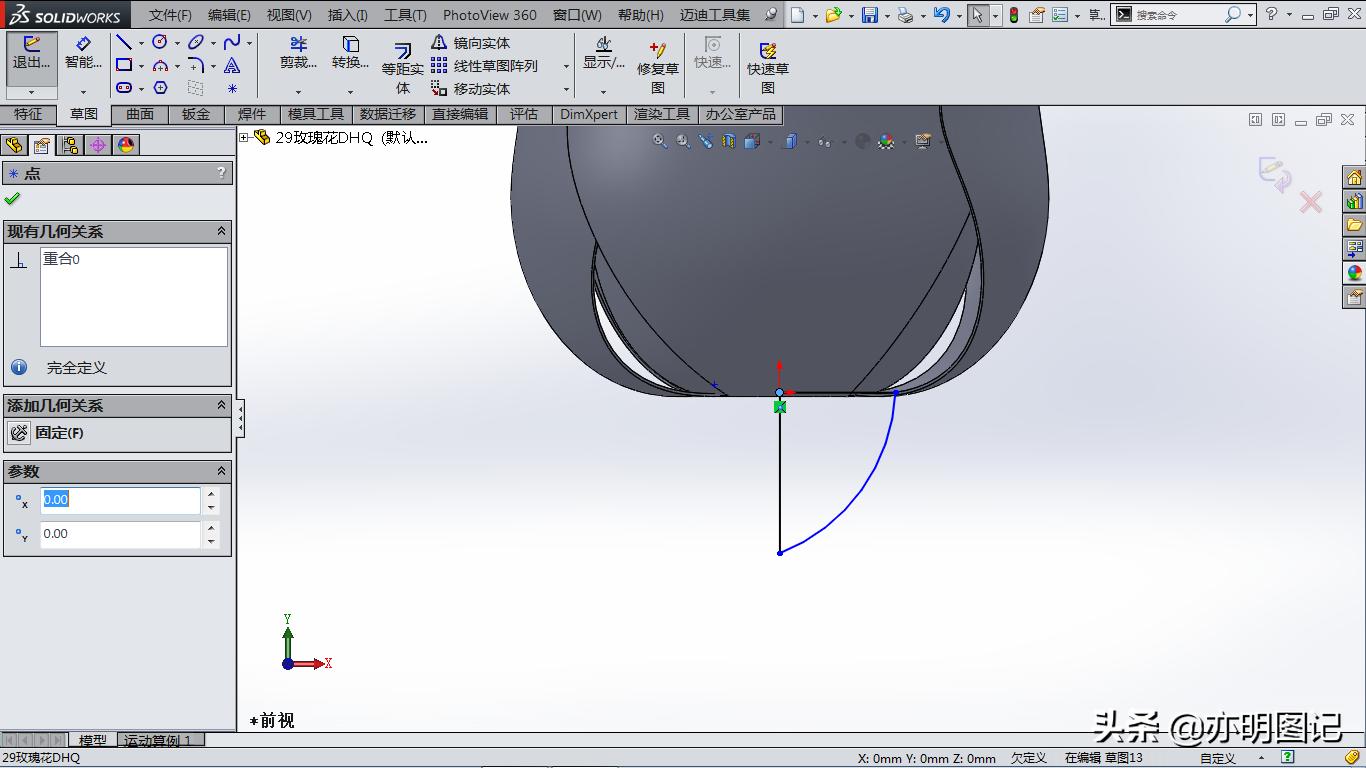

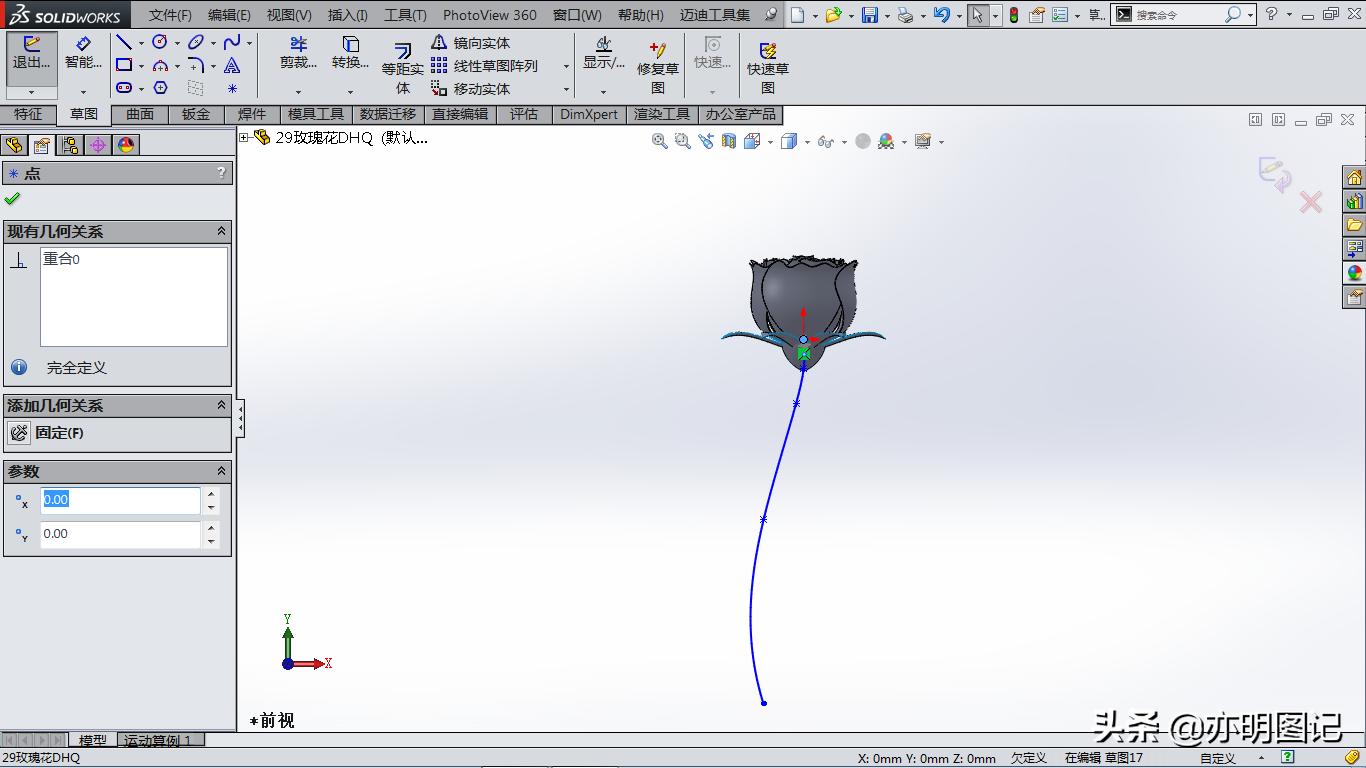

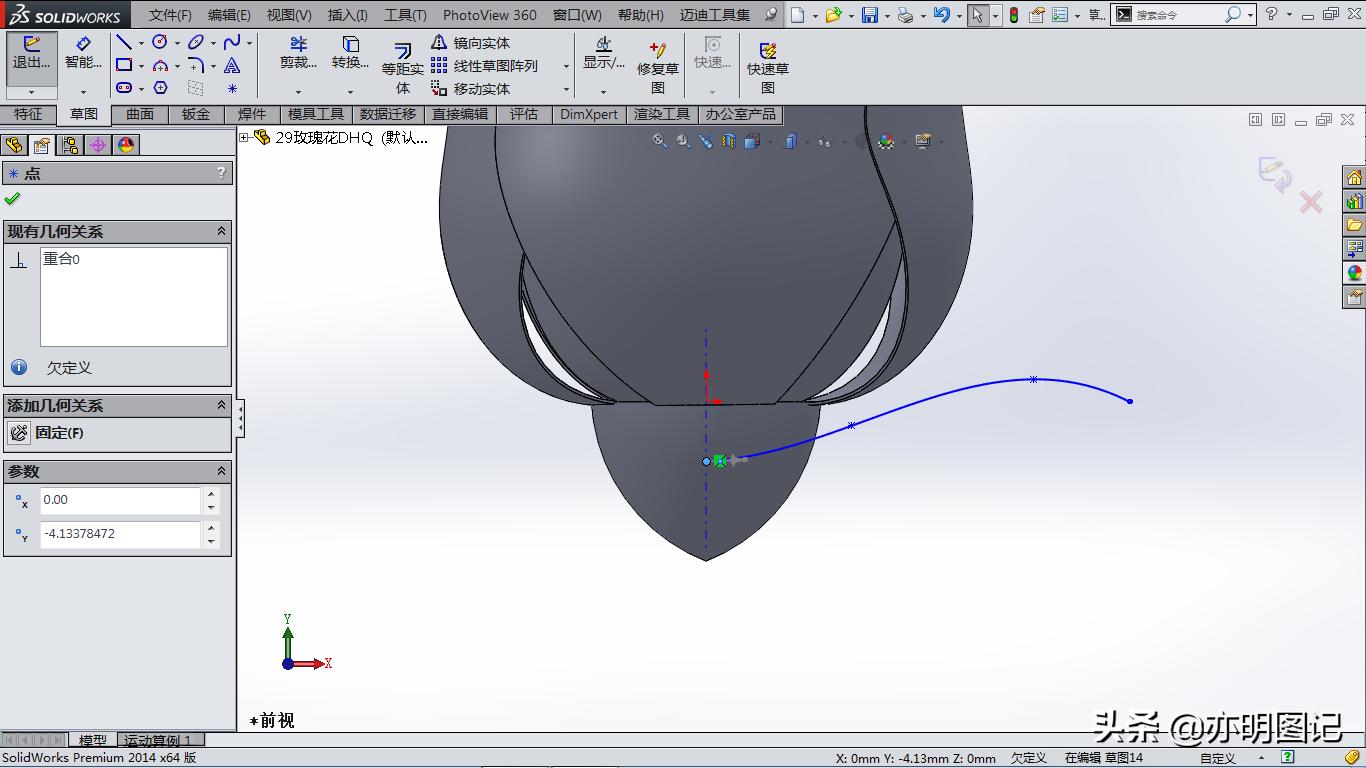

29、在前视基准面上绘制草图 样条曲线：上端点与原点重合；

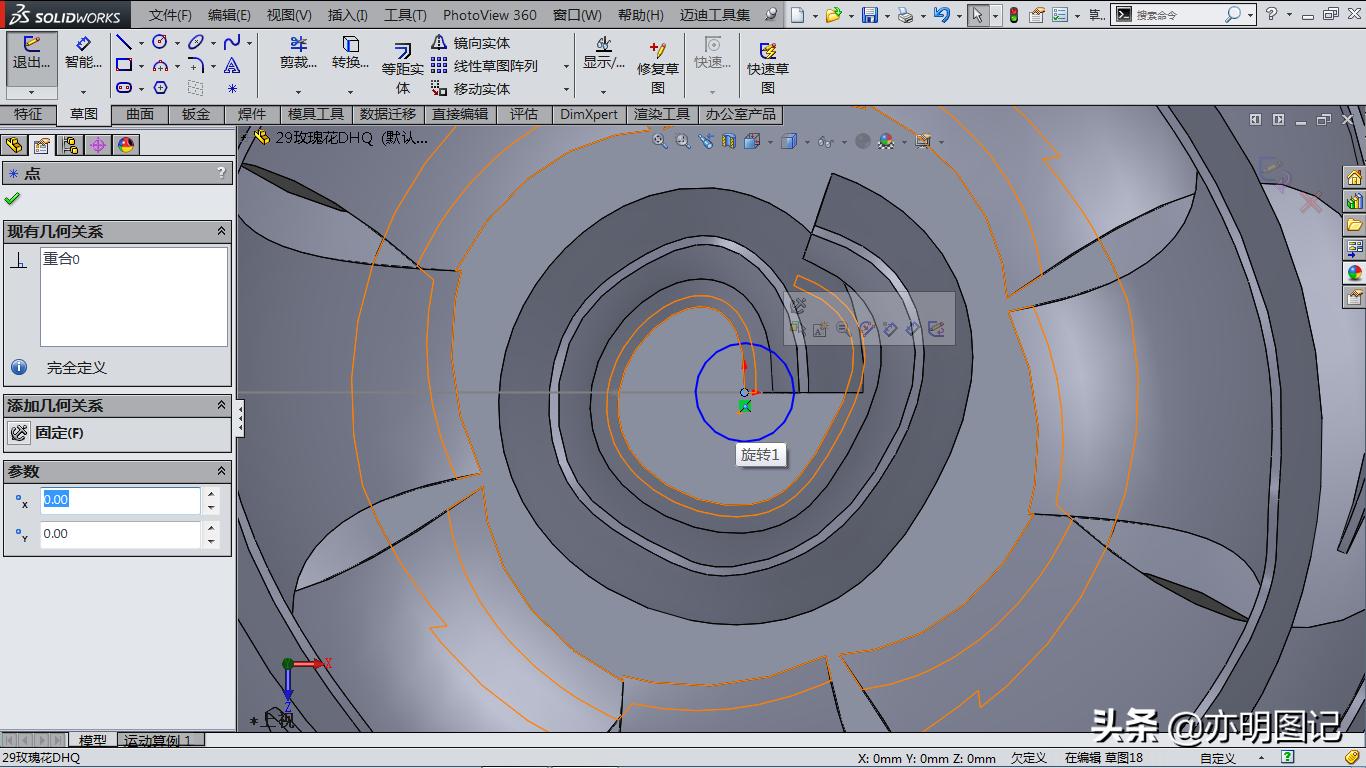

30、在上视基准面上绘制草图 圆：圆心与原点重合；

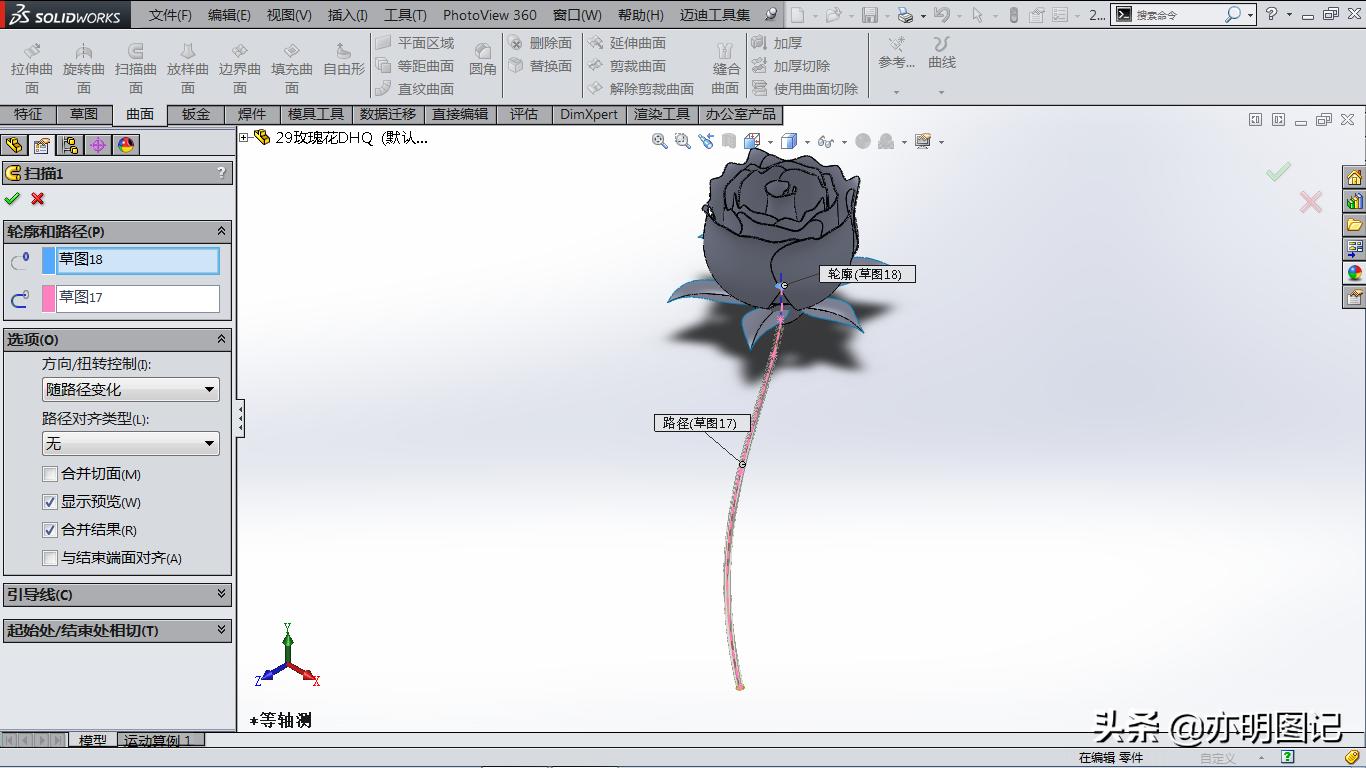

31、扫描：轮廓选择草图 圆；路径选择草图 样条曲线；

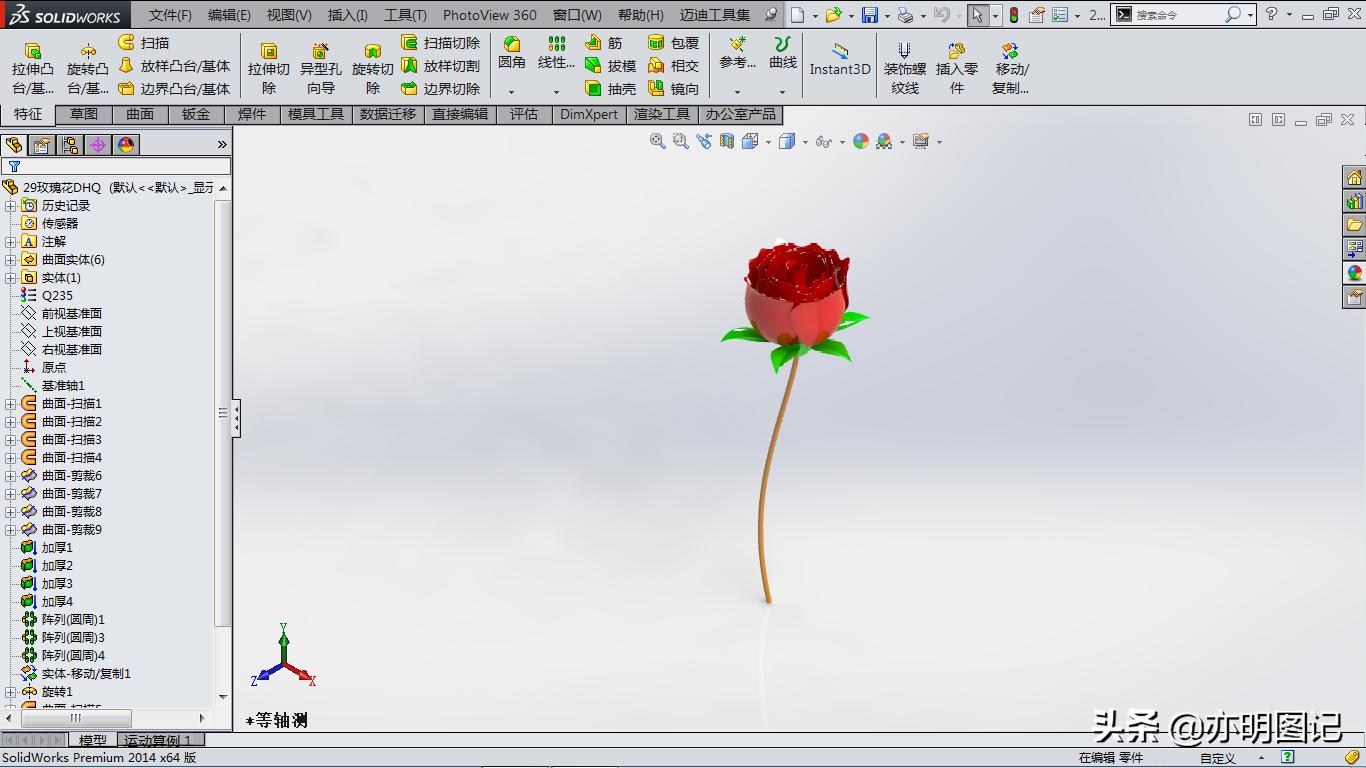

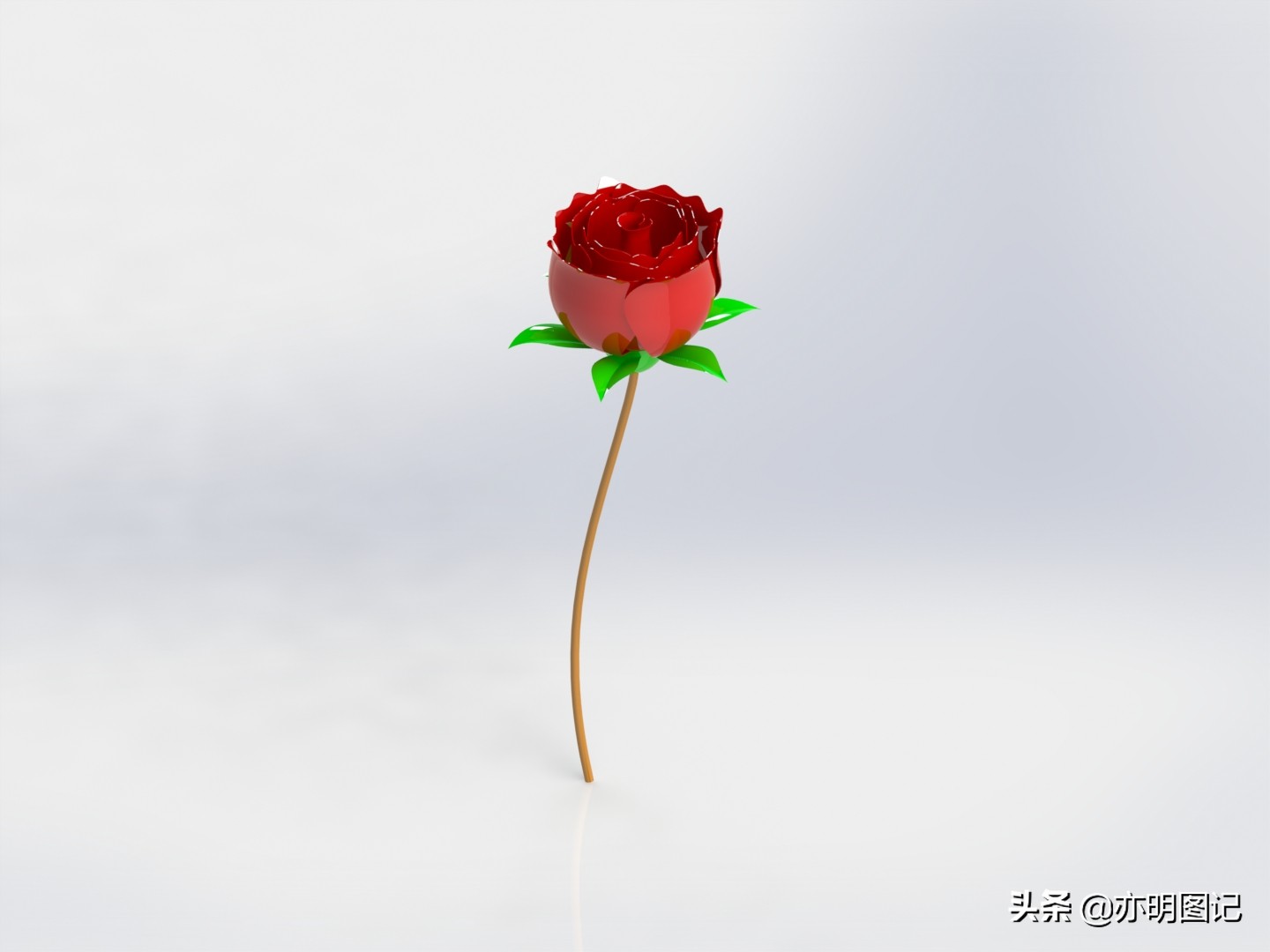

32、添加外观颜色；

完成。
