爱否科技旗下爱否开物推出过两款无线充电器，充电头网之前首发拆解过其中的高端款：拆解报告：爱否开物S1立式无线充电器（全铝快充版），至于另外一款主打性价比的产品，爱否开物W1风冷无线充电器同样支持5W/7.5W/10W无线充电，今天这期要为大家带来的就是爱否W1这款产品的拆解报告。
一、爱否开物W1风冷无线充电器开箱
爱否W1无线充电器采用了黑色纸盒，正面有经过亮面镀膜的产品实图，看起来酷似一张“黑胶唱片”。左上角是开物LOGO，右下角是产品名称：爱否开物W1风冷无线充电器，皆采用凹印工艺印制。

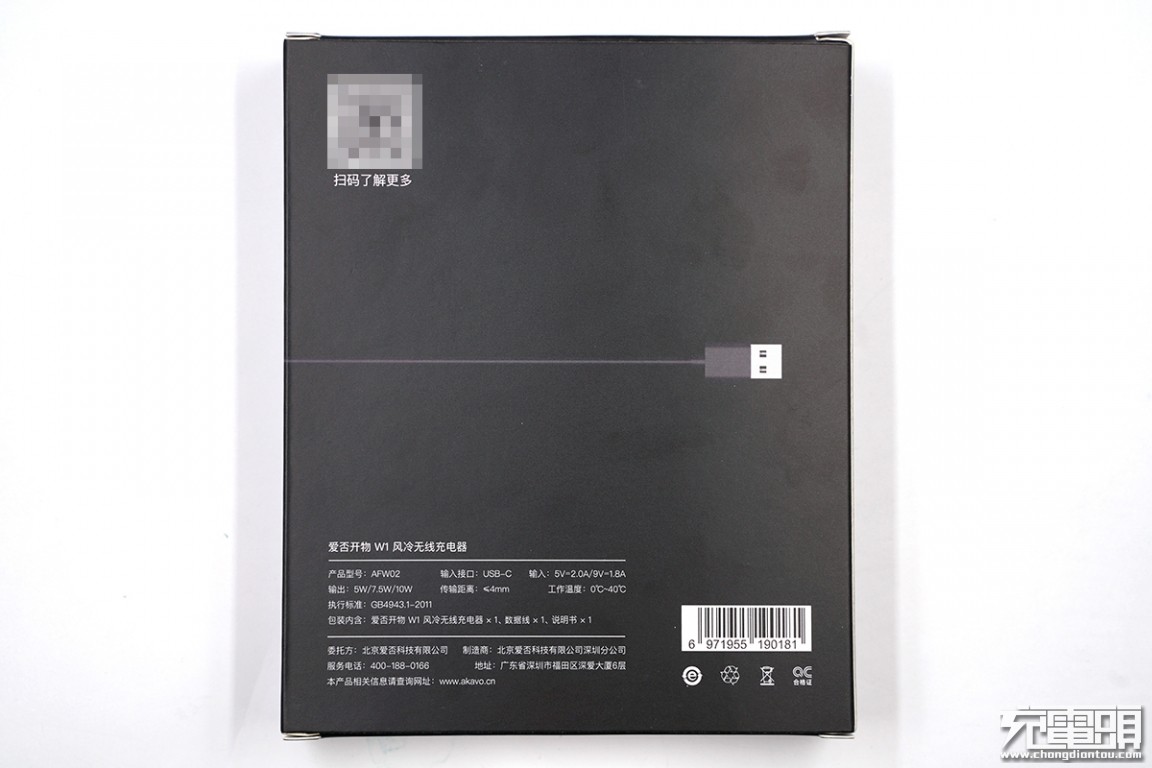

产品名称：爱否开物W1风冷无线充电器；型号：AFW02；输入接口：USB-C；输入：5V2A、9V1.8A；输出：5W、7.5W、10W；传输距离：≤4mm；工作温度：0℃-40℃；委托方：北京爱否科技有限公司；制造商：北京爱否科技有限公司深圳分公司。

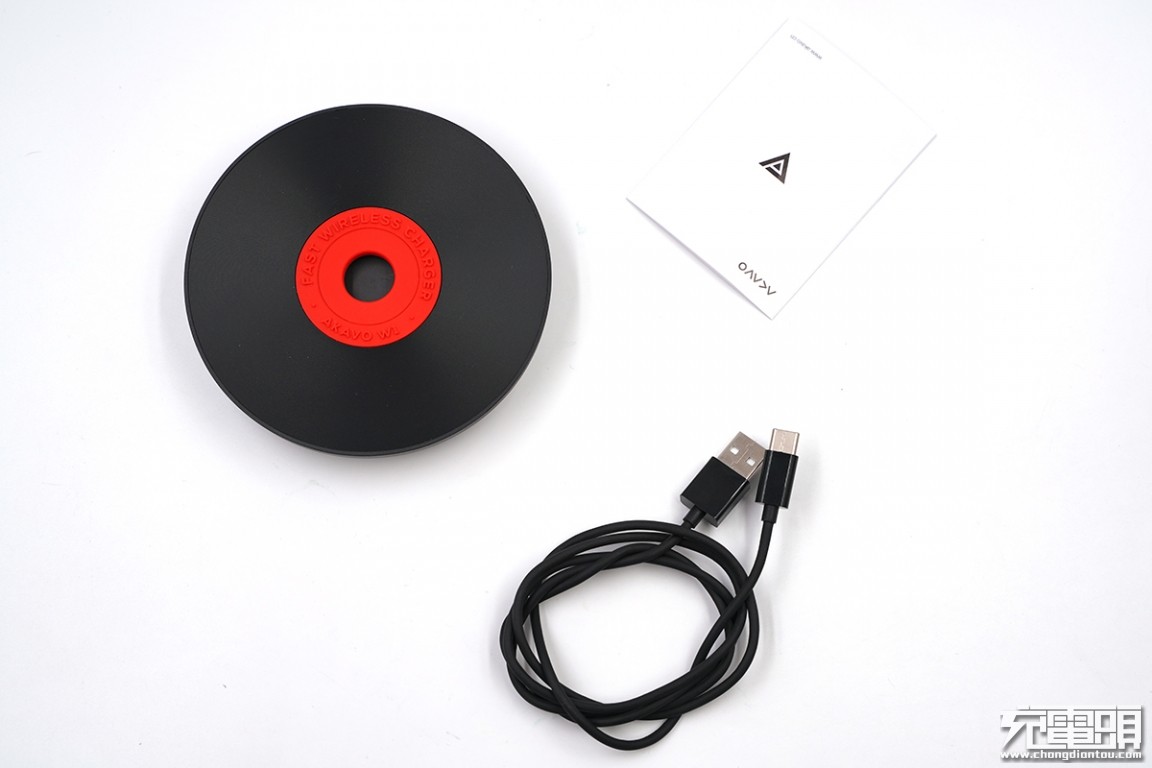

包装内容：爱否开物W1风冷无线充电器、数据线、说明书。

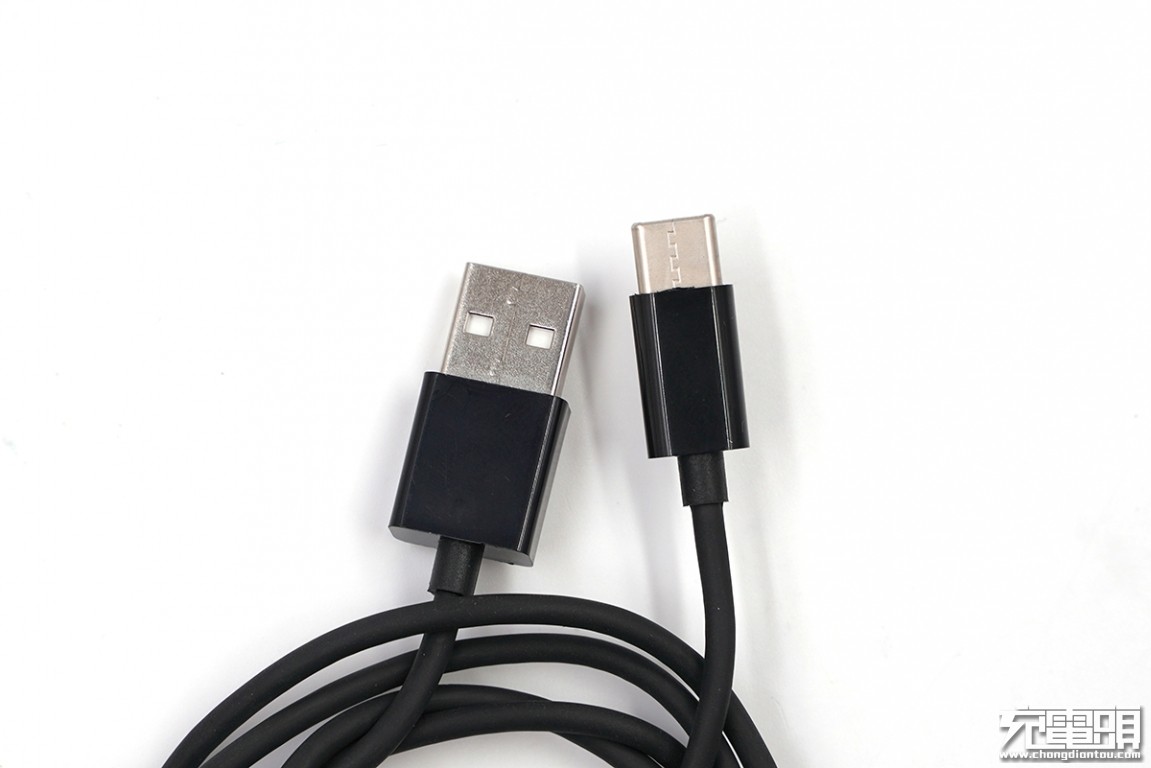

数据线接口类型为USB-A转USB-C，线长1米，线体表面类肤质涂层手感。

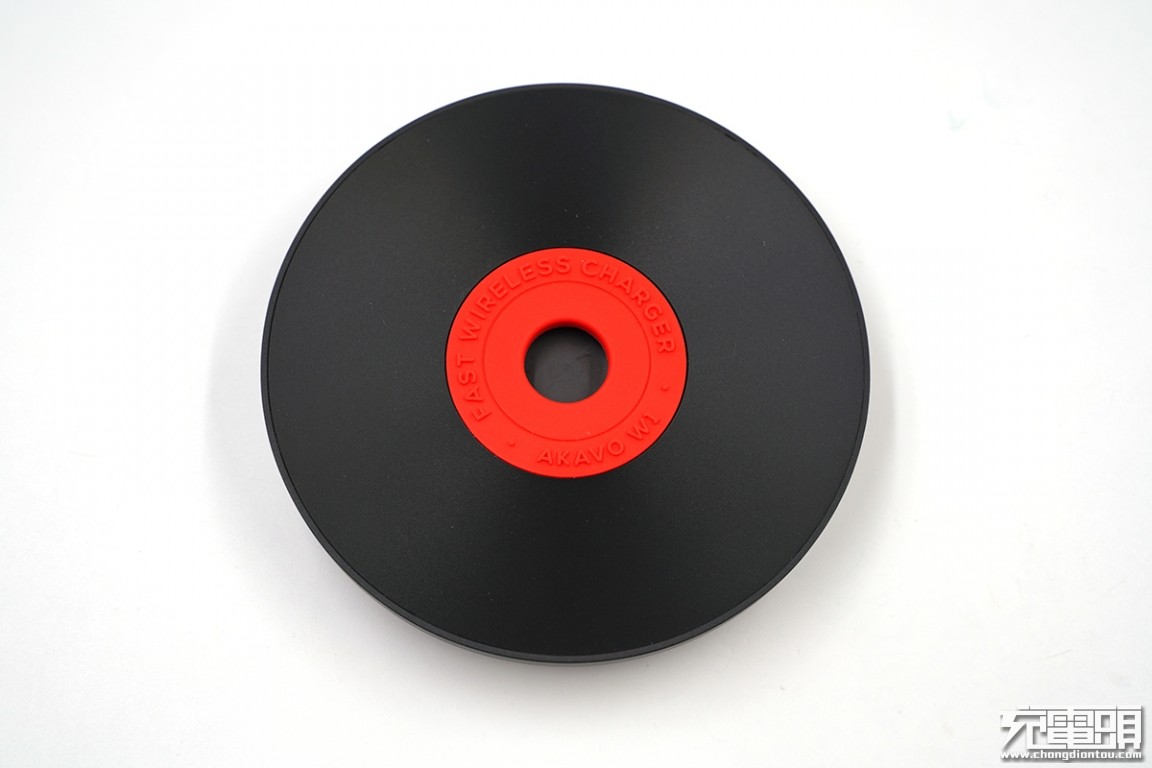

它是一款“卧式”形态的无线充电器。产品采用黑胶唱片ID设计，顶面由灰、红、黑三大“色块”圆环组成，散发出十足的“黑胶唱片”气息。外壳壳体是塑料材质。

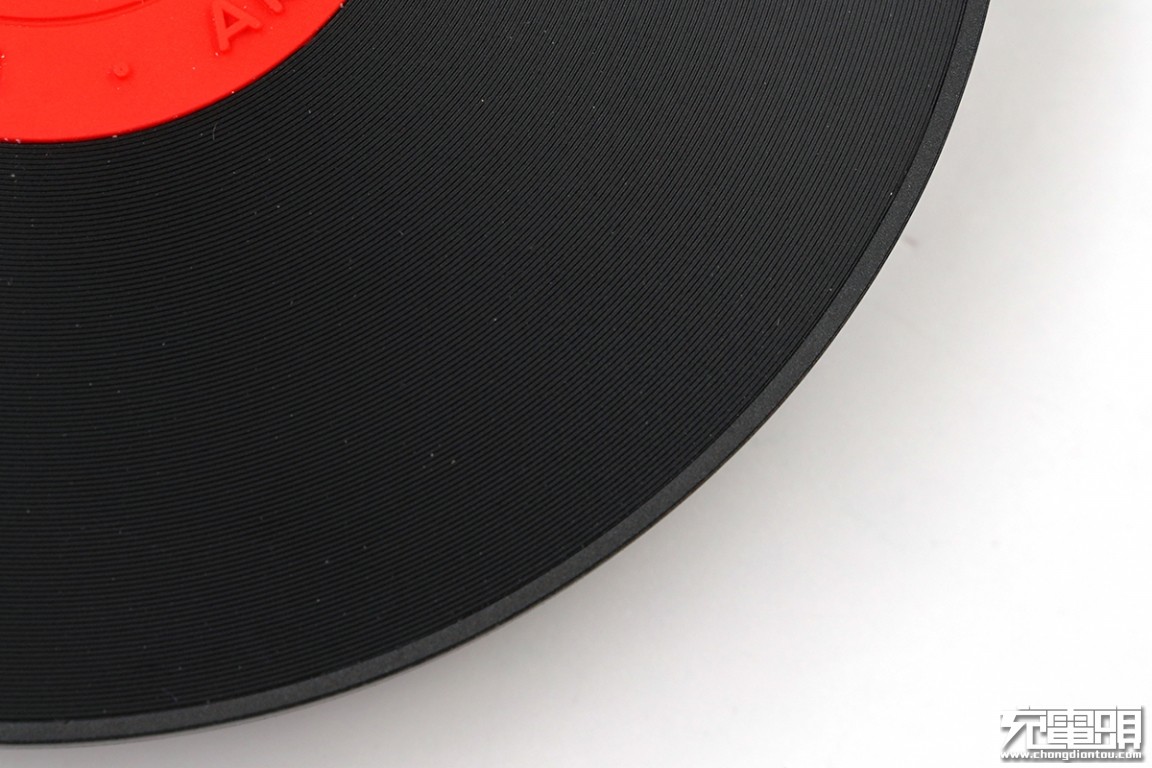

无线充电器顶面最外圈区域有许多细小的凹凸圆环组成，犹如黑胶唱片的“片纹”，带来不错的手感，另外在不同的光线角度下，能带来多种多样的视觉感受。

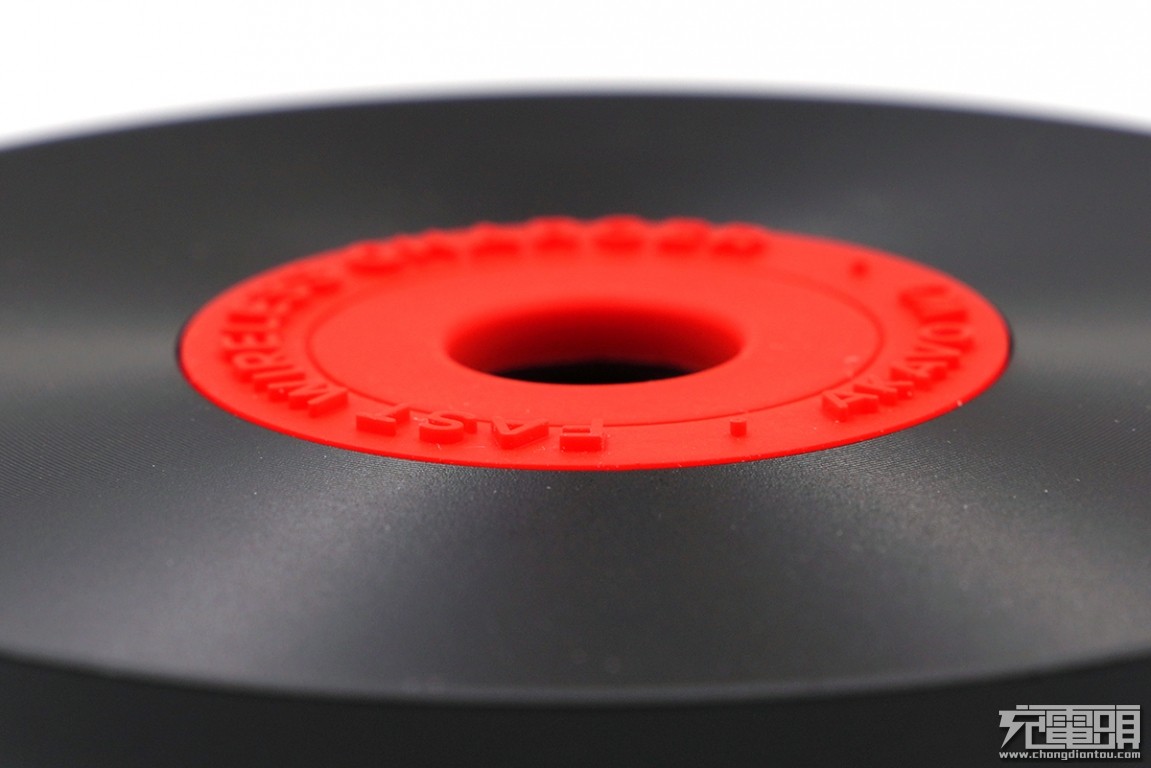

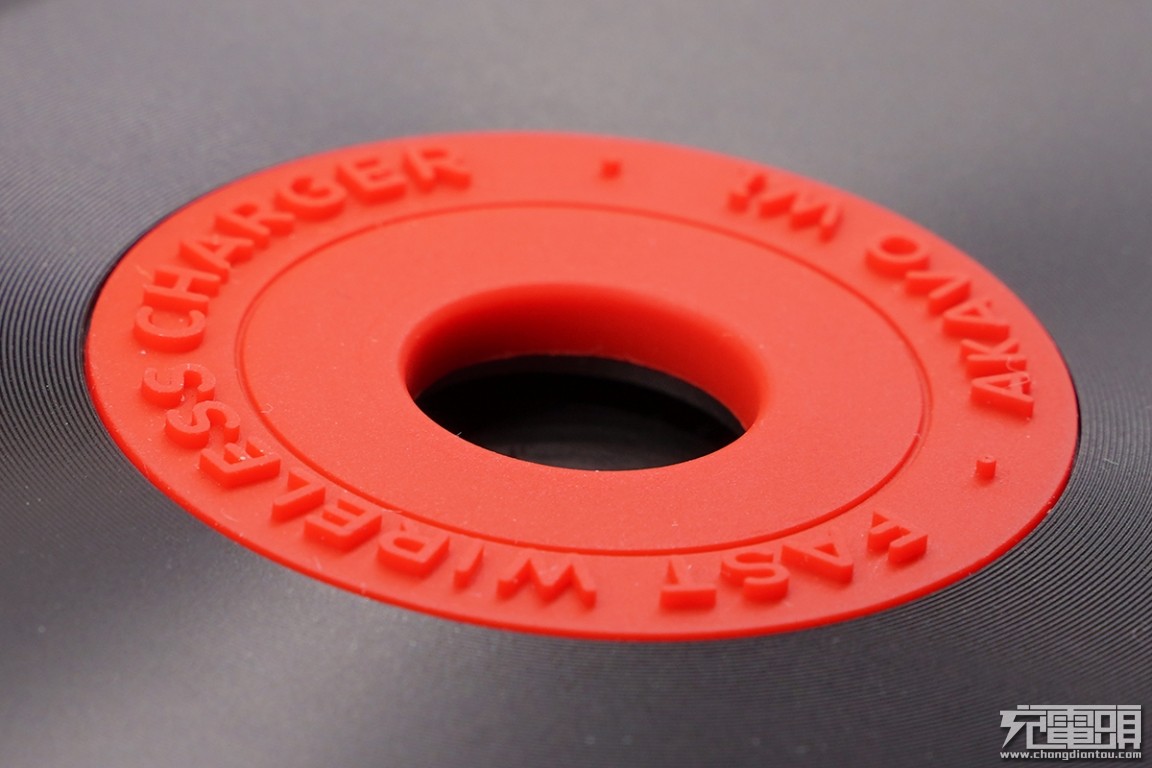

红色一圈为软胶材质，防滑性强，上方有浮雕字样“AKAVO W1”与“FAST WIRELESS CHARGER”，寓意为：开物W1快速无线充电器。
浮雕的作用除了为无线充电器带来美观效果之外，它还起到了防滑支撑作用。在给一些摄像头凸起的手机充电时（如iPhone XS），能让手机保持一个平稳的状态，除此之外手机与无线充面板之间留有空隙，空气可以流通，有更好的散热的效果。
内环是一个凹下去的洞，可以直接看到内置的散热风扇，洞的侧面并非封闭，而是与无线充电器内部相通，这样可以形成风道，内置的风扇工作让空气流通，降温散热效果更加好。

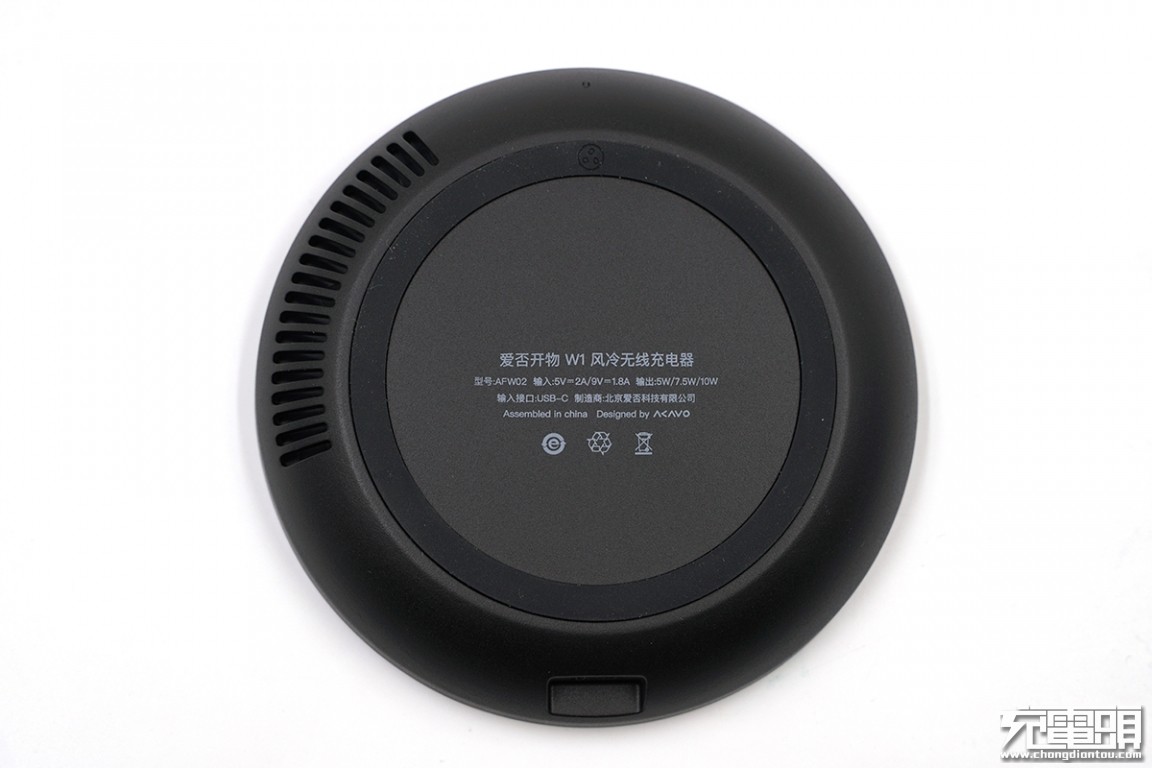

爱否W1无线充电器底部贴有一圈软胶，起防滑作用；在上半环中间位置，软胶下隐藏着一枚风扇开关按键；按键再往上是一枚隐藏式无线充电器工作指示灯；左上角旁侧有19个条形开孔，为无线充电器的散热孔；下方则是无线充电器输入接口；软胶环环内印有产品相关参数，与包装盒背面印刷的一致。

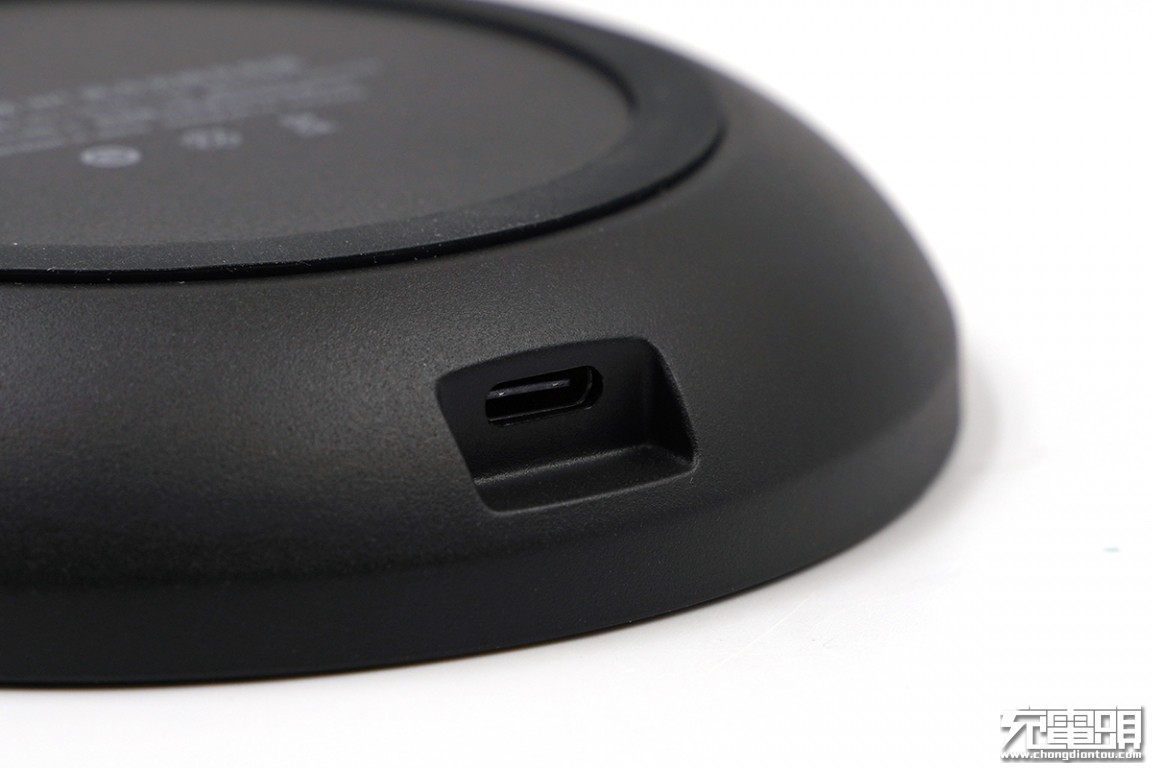

无线充电器输入接口为USB-C。
背面有一颗散热风扇开关，在睡前等无需风扇散热的时候可将风扇关闭，做到真正完全无声。侧边还有一排散热孔。
指示灯特写。在为手机充电时，指示灯亮淡淡白色光源，非常柔和。
进行真机实测，三星手机放上后，手机屏幕显示“正在无线加速充电”，支持三星无线快充。
二、爱否开物W1风冷无线充电器拆解
底部胶圈防滑，螺丝隐藏在胶圈下面。

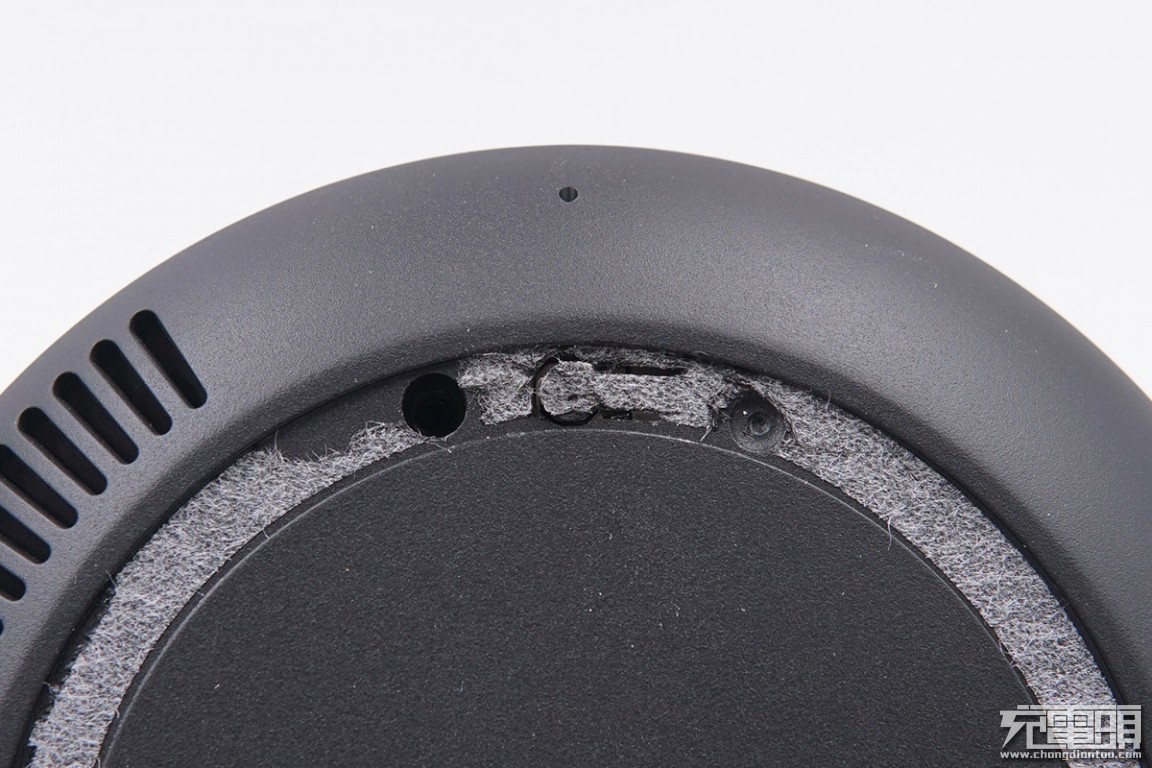

胶圈采用双面胶与外壳贴合，双面胶下面是螺丝孔，这里隐藏了风扇开关按钮。

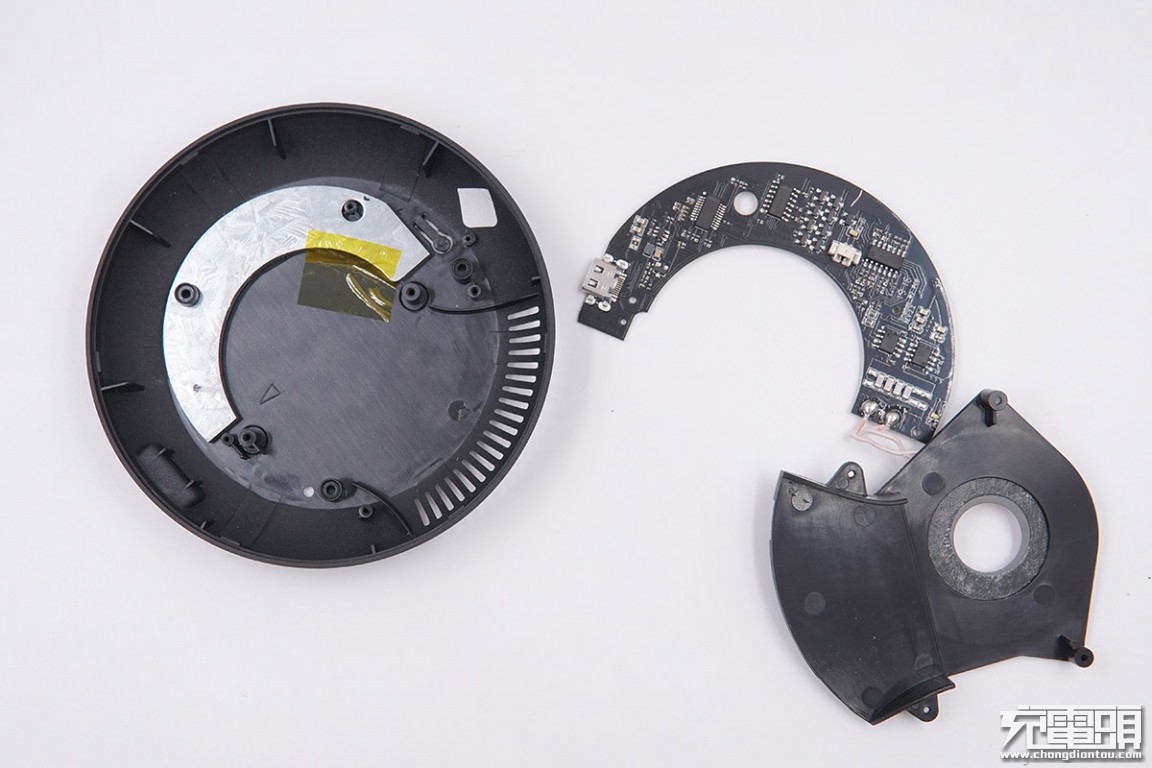

拧下螺丝，拆开无线充，上盖有一个孔位用来进气。
无线充内部设计合理，风扇出风口和电路板交错放置降低厚度。
无线充电线圈下面是一个离心风扇，从上面抽进空气侧面吹出，带走无线充电过程中的发热。

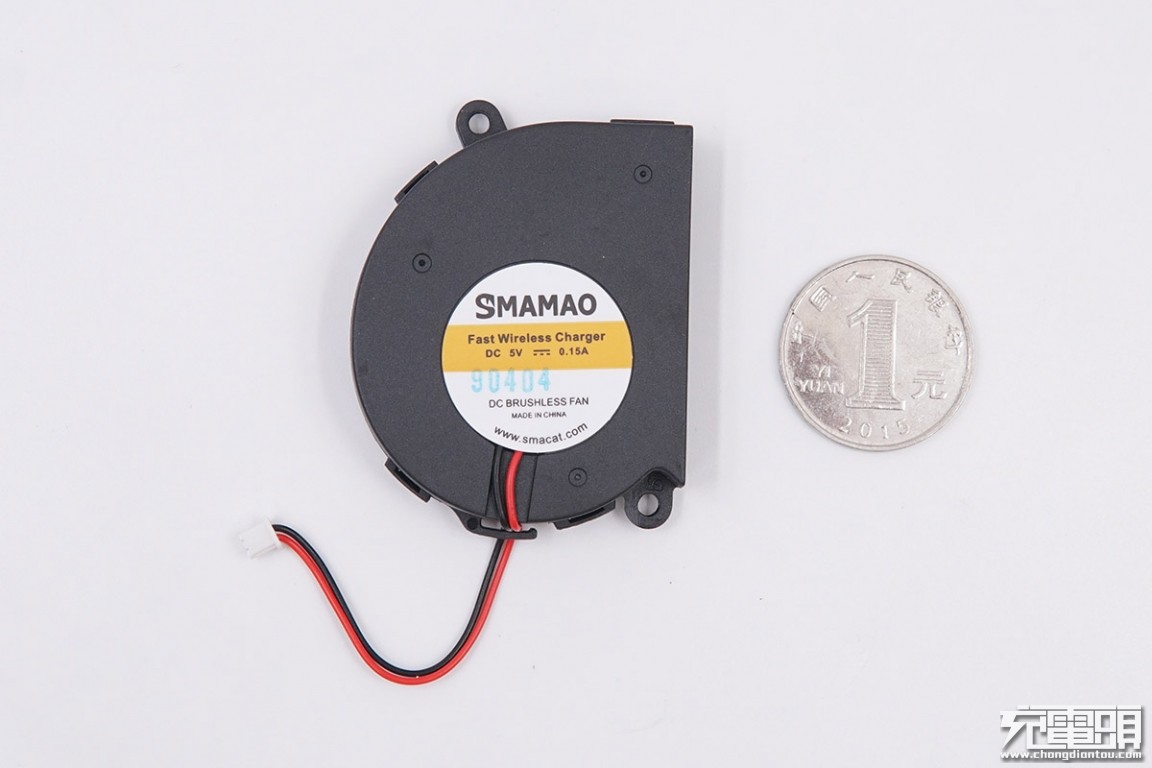

直流无刷离心风扇，5V0.15A，风扇通过插接件连接到电路板上的插座上。

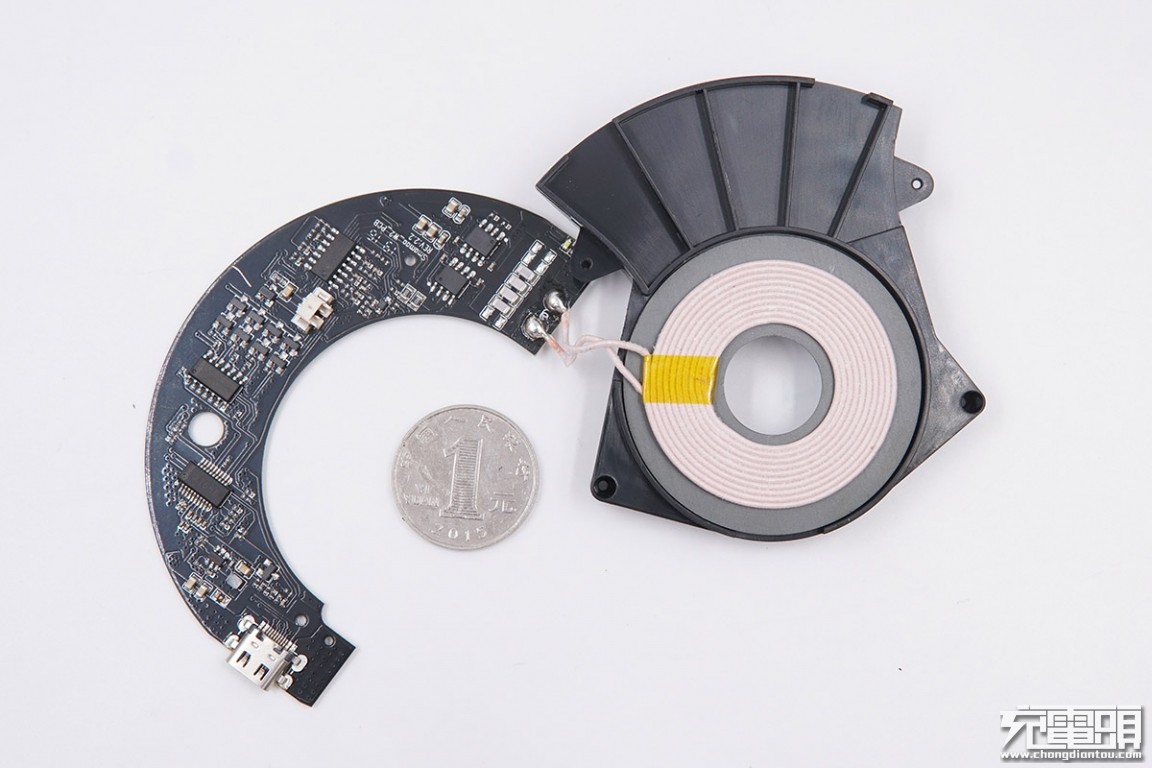

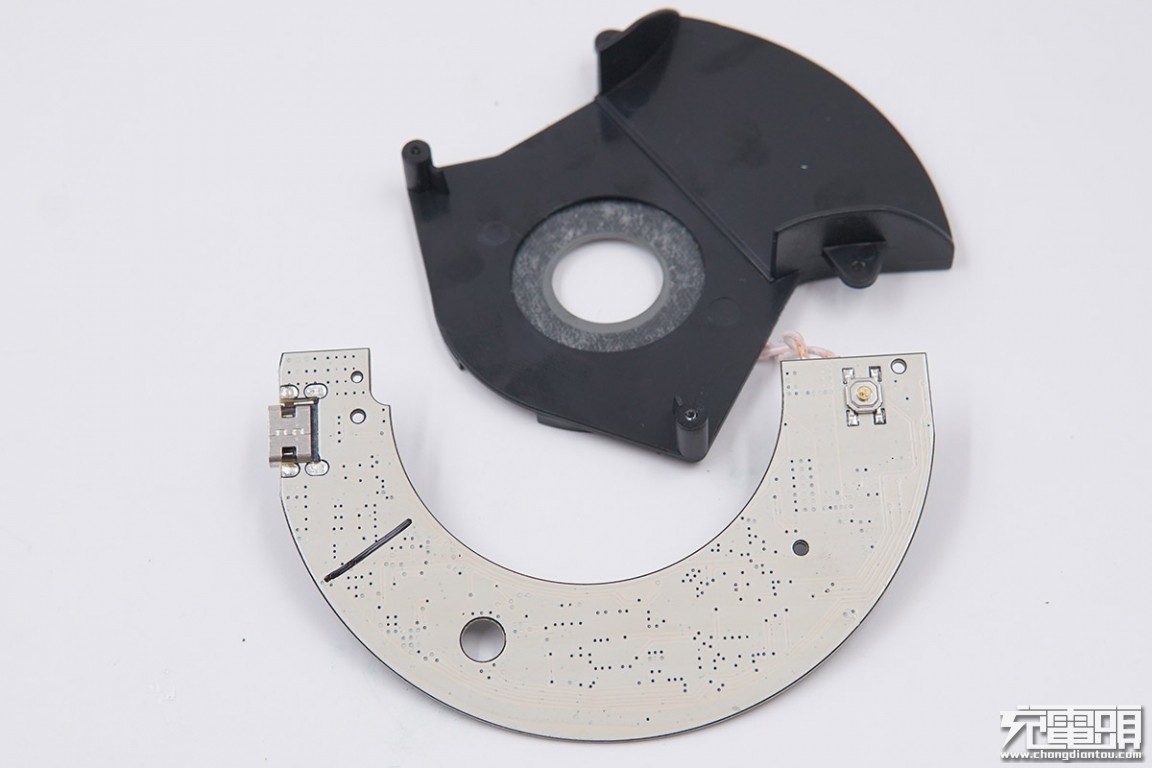

电路板和无线充电线圈。
外壳内部有一块配重铁，侧面是出风口。

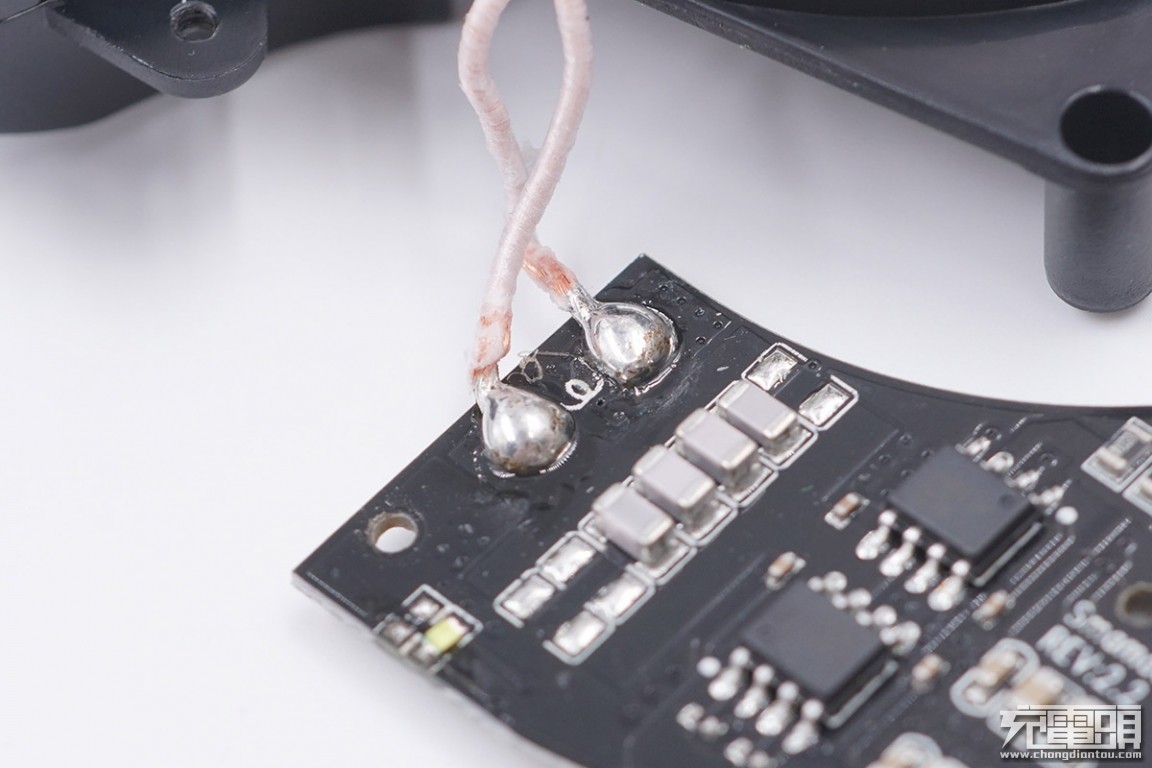

线圈焊点圆润饱满，这款无线充采用更贵的NPO电容减小体积。

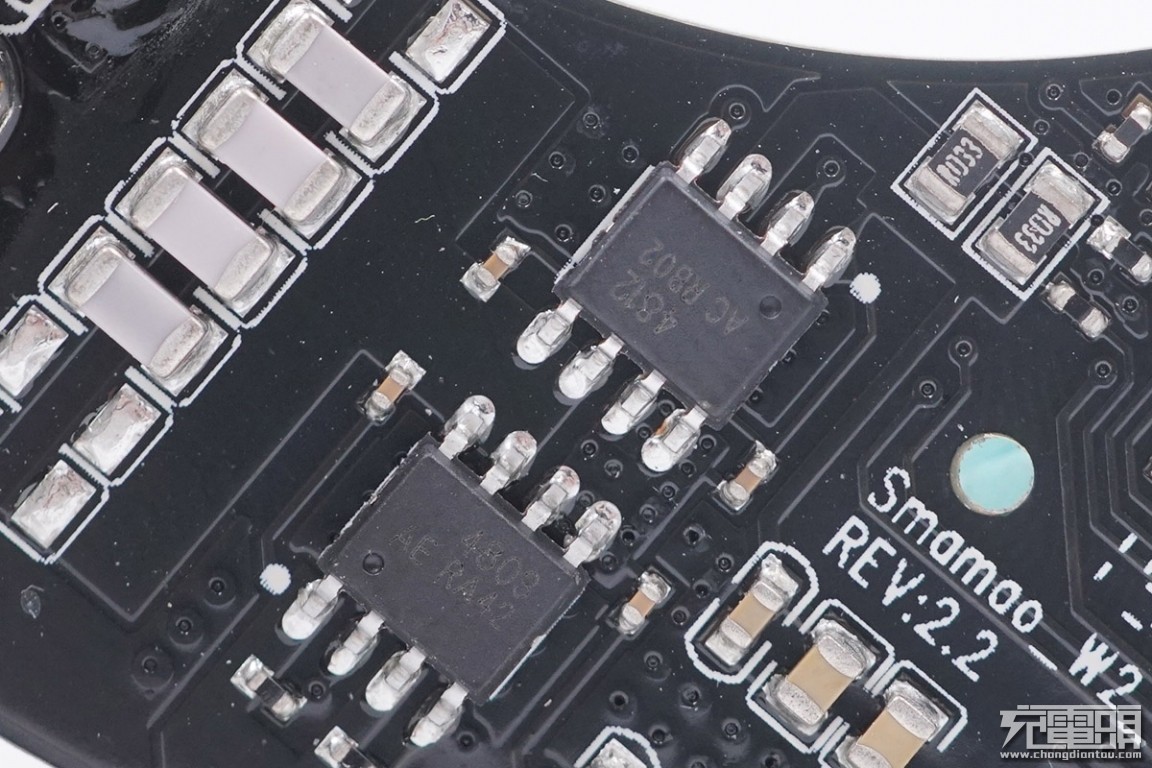

4803 双PMOS和4812 双NMOS组成H桥驱动，驱动无线充电线圈。
PCB上面有数码猫的Logo。

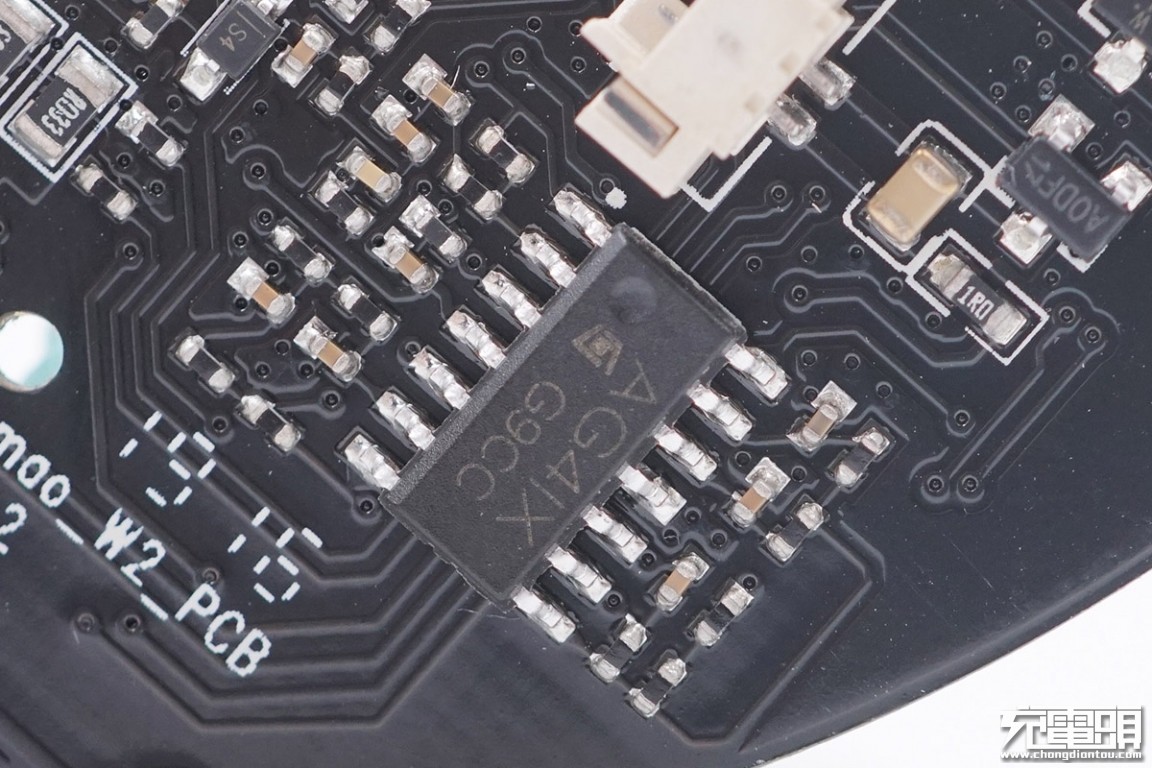

AG41X的IC，看起来是类似LM324的4运放，用于信号解调功能。

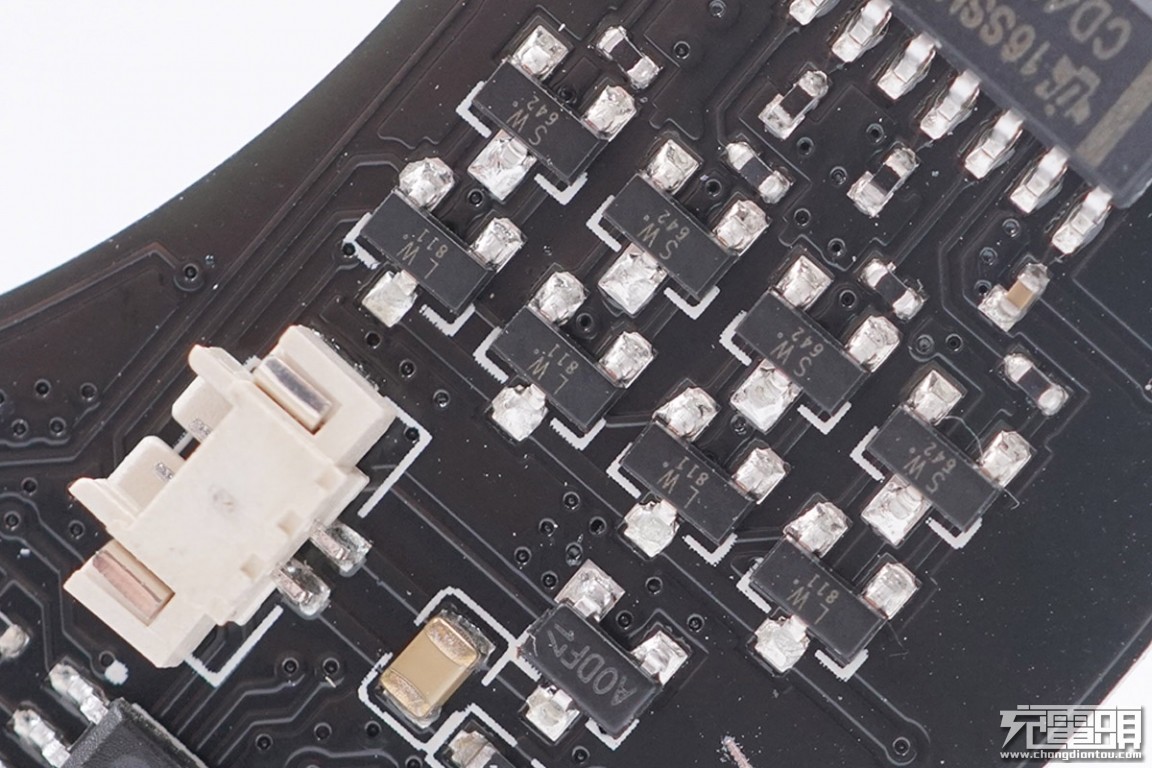

驱动功率MOS管的小三极管。

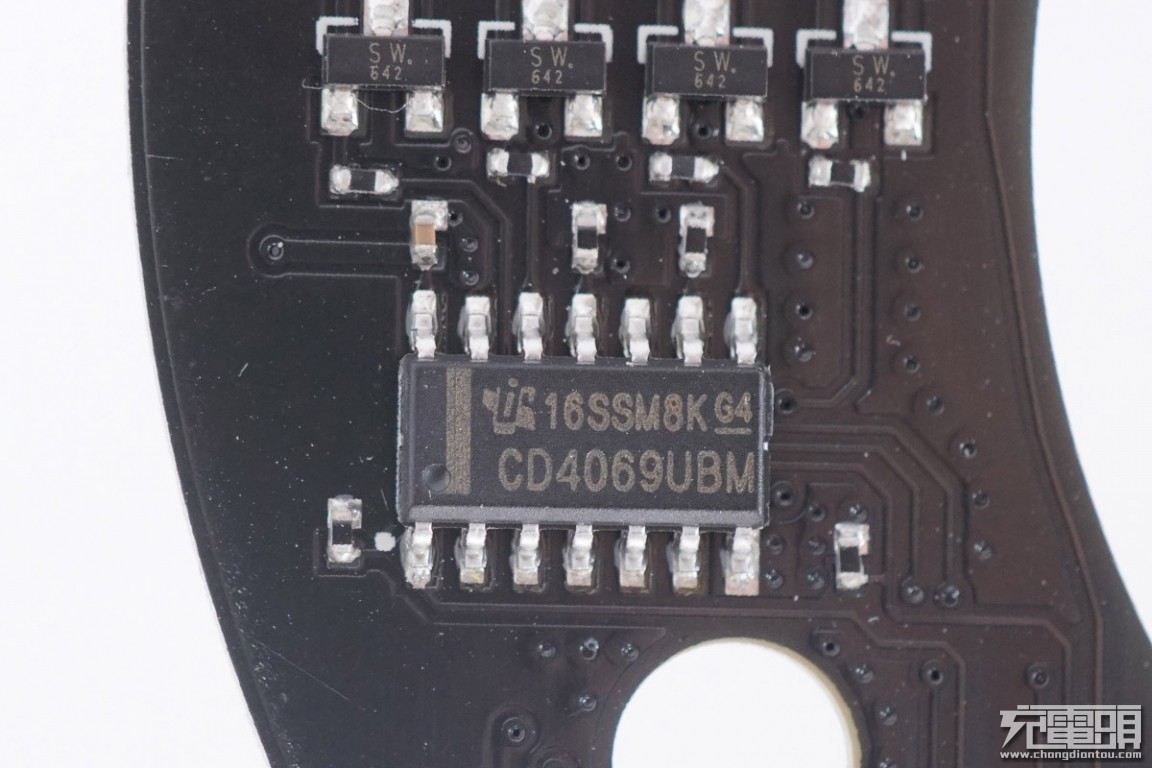

CD4069反相器，处理主控输出的控制信号送到功率MOS管前面的小三极管用于驱动功率MOS管。

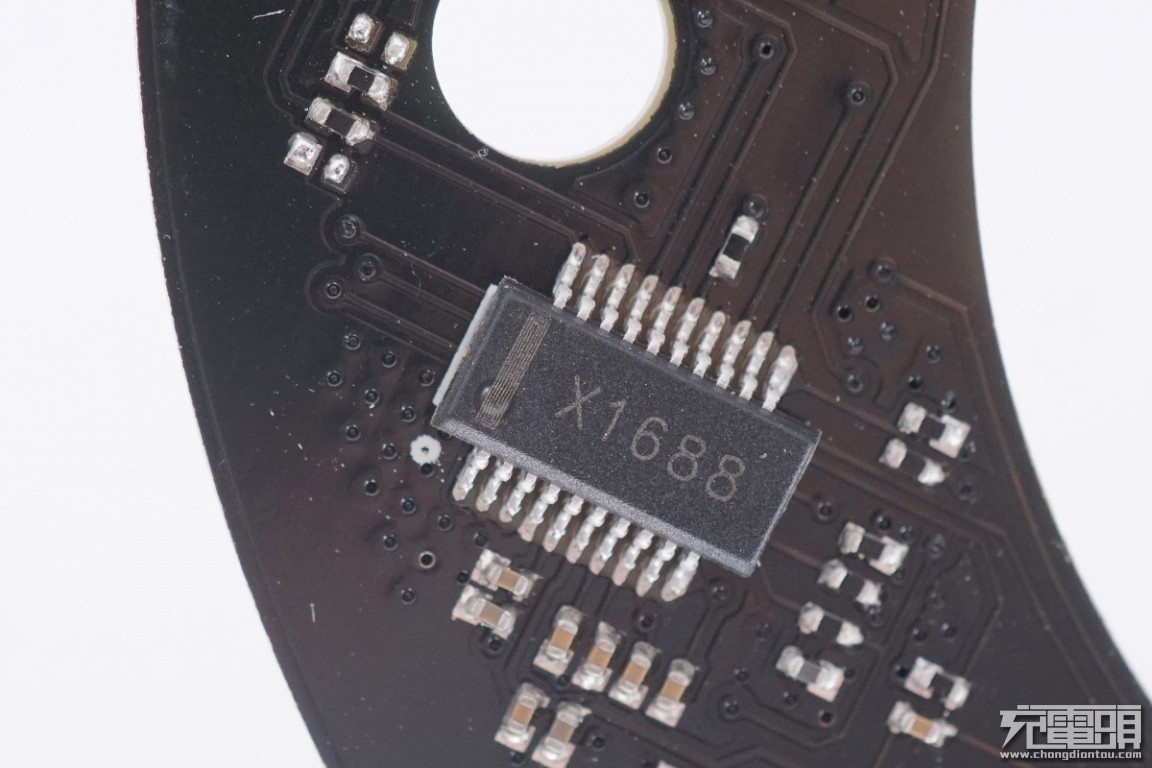

丝印 X1688的无线充电主控。

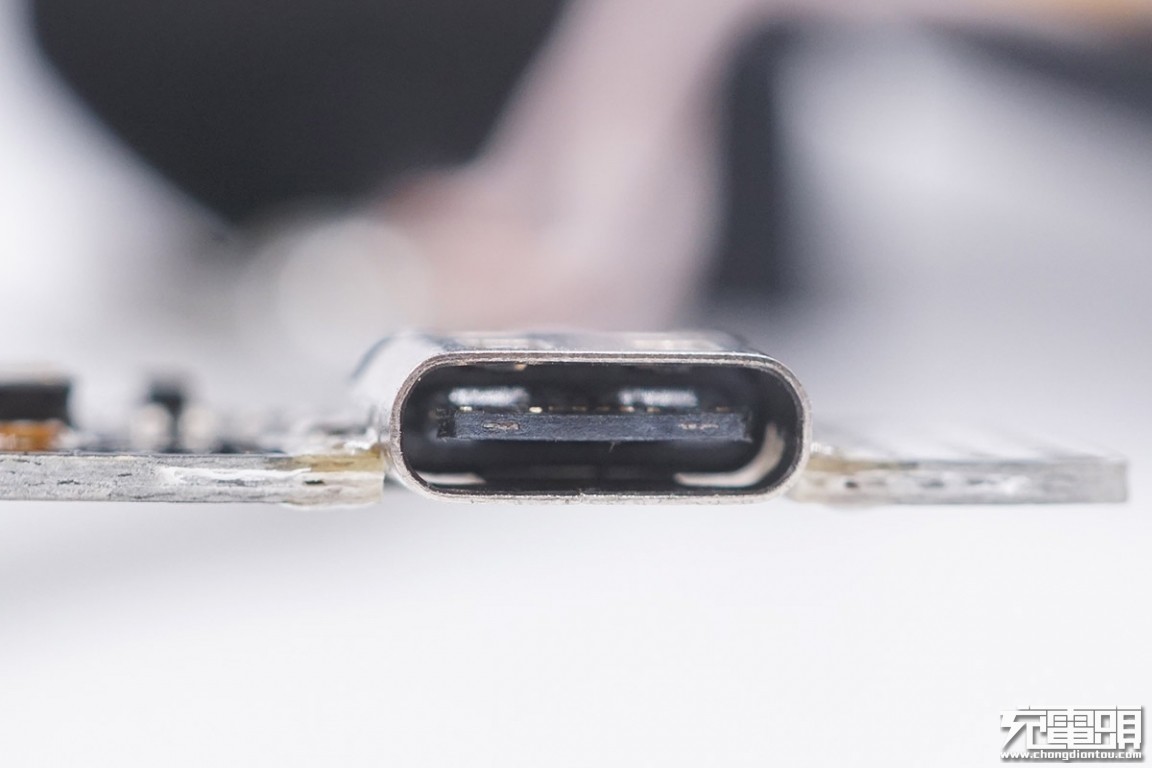

16pin 贴片Type-C插座，沉板焊接。
Type-C插座内部夹钢片，经久耐用。
隐藏的风扇开关。
白色LED工作指示灯。
4颗NPO电容并联，预留了多个焊位，用于不同容量的电容组合。

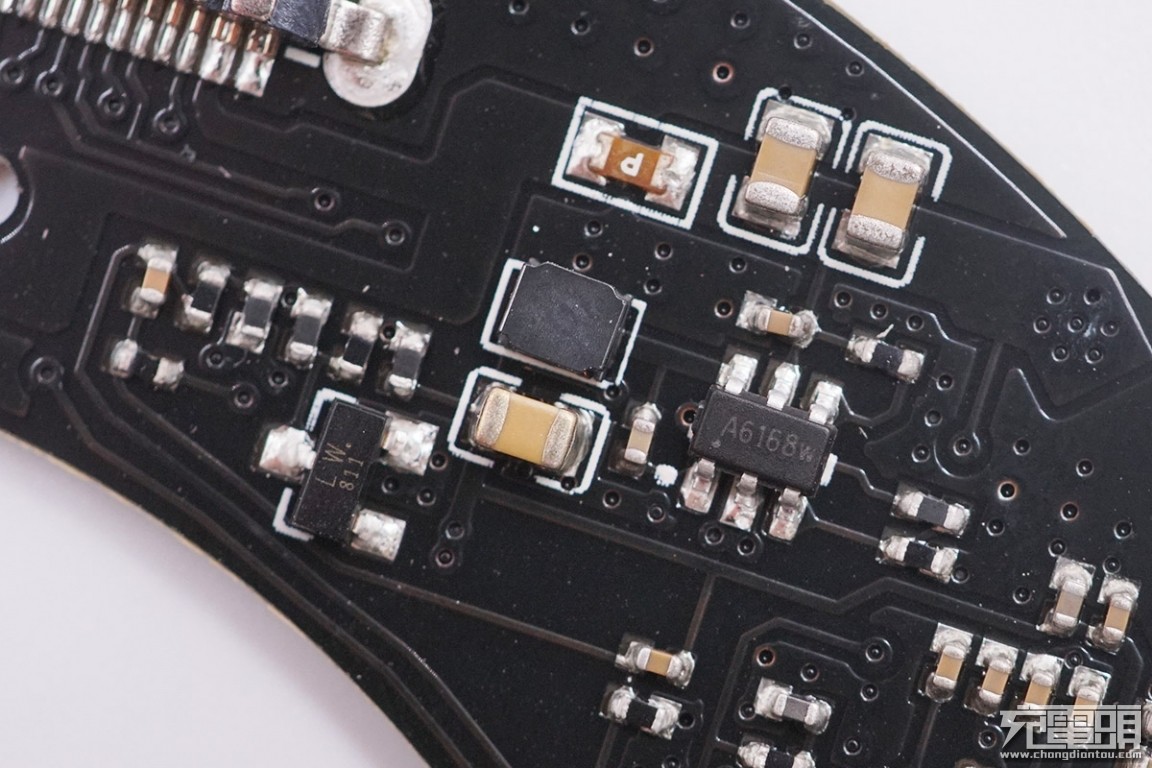

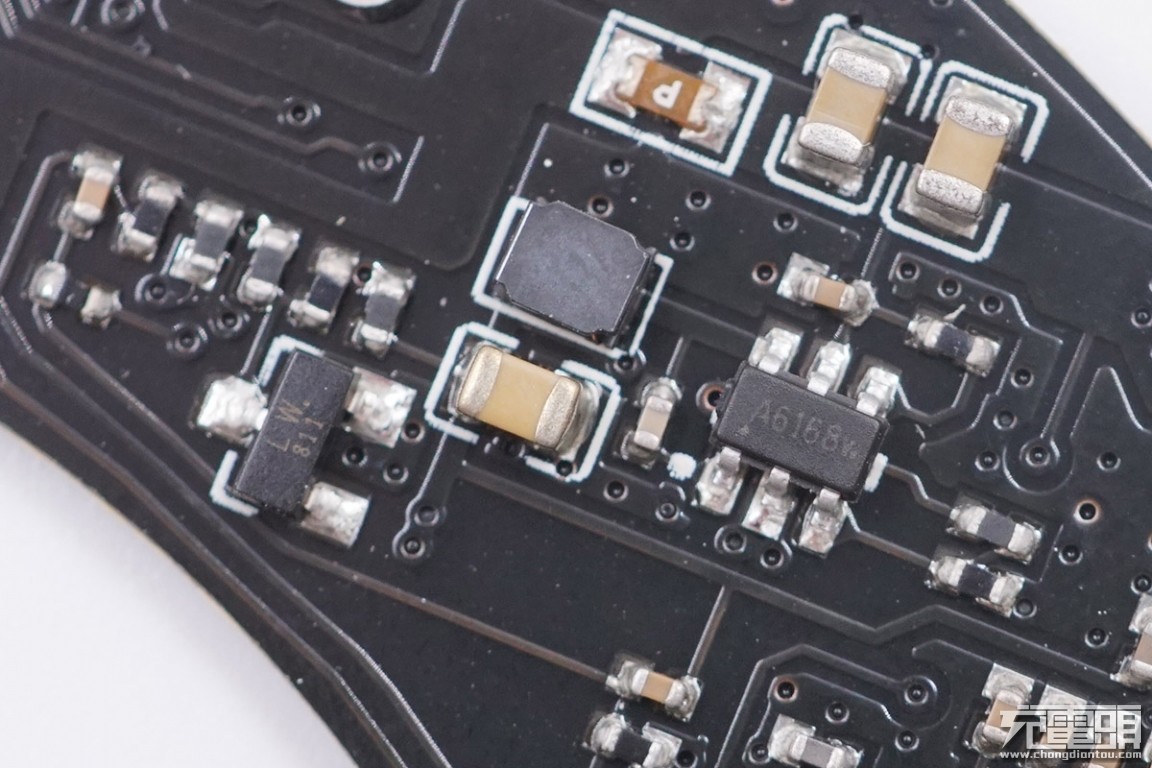

为无线充主控及其他芯片供电的开关稳压电路。
输入有保险丝作为安全保护。

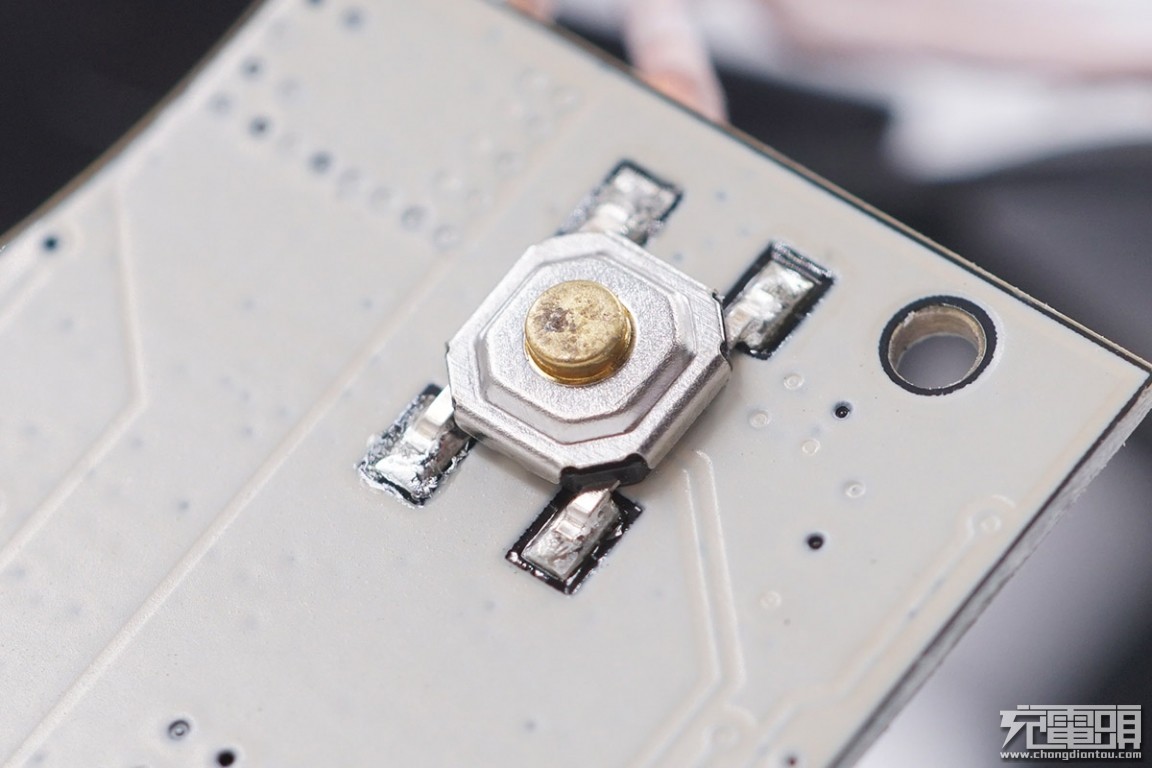

电路板背面只有一个按钮，没有其他元件。
拆解一览。
三、充电头网总结
爱否开物W1风冷无线充电器采用独特的ID设计，在诸多无线充中脱颖而出。性能方面，爱否W1无线充电器兼容性不错，能够给市面上主流的一些机型实现无线充电，还能为苹果和三星手机开启相对应无线快速充电。其内置风扇配合独特的设计，可以有效的空气流通，带走热量降低温度，有助于提升无线充电效率。
