FFmpeg 的滤镜是一个非常强大的功能，强大跟庞大是一个意思。从另一个角度解释，FFmpeg 的滤镜其实是一个大杂烩，什么功能都有。
不要被滤镜这个词欺骗，FFmpeg 的滤镜不止可以做一些特效，加水印之类的，还可以裁剪视频时长，转换采样率，或者转换像素格式等等。
本文有代码提供给大家学习
代码压缩包里有 3个项目，分别演示了 3 种使用 滤镜函数的方法
FFmpeg 的滤镜函数，其实是比较复杂的。 跟滤镜有关的数据结构有以下：
- AVFilterGraph ， 滤镜容器 ，里面可以有多个 滤镜上下文
- AVFilterInOut ，滤镜链表， avfilter_graph_parse2 函数有时候会设置这个结构体，开放输入跟输出给 其他的滤镜上下文 来链接。
- AVFilterContext ， 滤镜上下文 ，可以看成是滤镜的实例
- AVFilter ，滤镜信息。
跟滤镜有关的API函数有以下：
- avfilter_graph_alloc ，创建 滤镜容器 。
- avfilter_get_by_name ，根据字符串名字找出 AVFilter
- avfilter_graph_create_filter ，根据 AVFilter 来创建创建滤镜上下文。同时会把新创建的滤镜上下文放进去滤镜容器。
- avfilter_link ，连接两个 滤镜上下文 。
- avfilter_graph_parse2 ，根据 传递的字符串语法 来创建 一个 或者 多个 滤镜上下文，多个滤镜会根据语法自动连接。同时会把新创建的滤镜上下文放进去滤镜容器。
- avfilter_graph_config ，正式打开滤镜容器。
- avfilter_graph_get_filter ，根据名称获取 滤镜容器内部的某个 滤镜上下文 。
- av_buffersrc_add_frame_flags ，往 滤镜上下文 发送一个 AVFrame ，让滤镜进行处理。
- av_buffersink_get_frame_flags ，从滤镜上下文读取已经处理好的 AVFrame 。
FFmpeg 里面有两个特殊滤镜， buffer 输入滤镜 跟 buffersink 输出滤镜。
一个 滤镜容器 里面 可以有多个 buffer 输入 滤镜实例 ，但只能有一个 buffersink 输出 滤镜实例 。
FFmpeg 的滤镜 API 其实有 3 种调用方法，我个人觉得他是 3 种用法。 1， 用 avfilter_graph_create_filter 一个一个地创建滤镜（ AVFilterContext ），然后用 avfilter_link 函数把各个滤镜的输入输出连接起来，这种方式比较灵活，但是非常繁琐。 2， 下面的命令定义了一个滤镜字符串 "[0:v]scale=iw/2:ih/2" ，直接使用 avfilter_graph_parse2 来解析这个字符串。 avfilter_graph_parse2 函数内部会根据字符串的语法规则把所有滤镜链接起来。
ffmpeg*ex.e** -i juren-30s.mp4 -filter_complex "[0:v]scale=iw/2:ih/2" output.mp4 -y
上面的 [0:v] ，代表取第一个输入文件的视频流。上面这种就是 ffmpeg.c 里面的滤镜用法。实际上 [0:v] 的用法也是比较繁琐，这样会开放输入跟输出给其他滤镜实例来连接，也就是说用了 [0:v] ，那你必须 调 avfilter_graph_create_filter 新建 buffer/buffersink 滤镜实例来连接 AVFilterInOut ，如果有多个输入文件，你要调多次 avfilter_graph_create_filter 。
相关学习资料推荐，点击下方链接免费报名，先码住不迷路~】
音视频免费学习地址：FFmpeg/WebRTC/RTMP/NDK/Android音视频流媒体高级开发
【免费分享】音视频学习资料包、大厂面试题、技术视频和学习路线图，资料包括（C/C++，Linux，FFmpeg webRTC rtmp hls rtsp ffplay srs 等等）有需要的可以点击 788280672 加群免费领取~
3， 第三种使用滤镜的方法，其实也是定义一个字符串，然后丢给 avfilter_graph_parse2 函数，只不过这个字符串是这样的。如下：
"buffer=video_size=%dx%d:pix_fmt=%d:time_base=%d/%d:pixel_aspect=%d/%d:frame_rate=%d/%d[main];"
"[main]scale=%d:%d[result];"
"[result]buffersink"
上面的字符串直接定义了 buffer/buffersink 的规则，上面的字符串丢给 avfilter_graph_parse2 的时候，他会自动创建 buffer/buffersink 滤镜。如果有多个输入文件，直接加一行 buffer 字符串即可。
第三种用法，我个人觉得是最简单的，根本不用管那个 AVFilterInOut 的数据结构。
上面 3种 使用滤镜的方法本文都会讲解，现在先来讲第三种用法，因为最简单，请打开 scale-3 项目的代码。

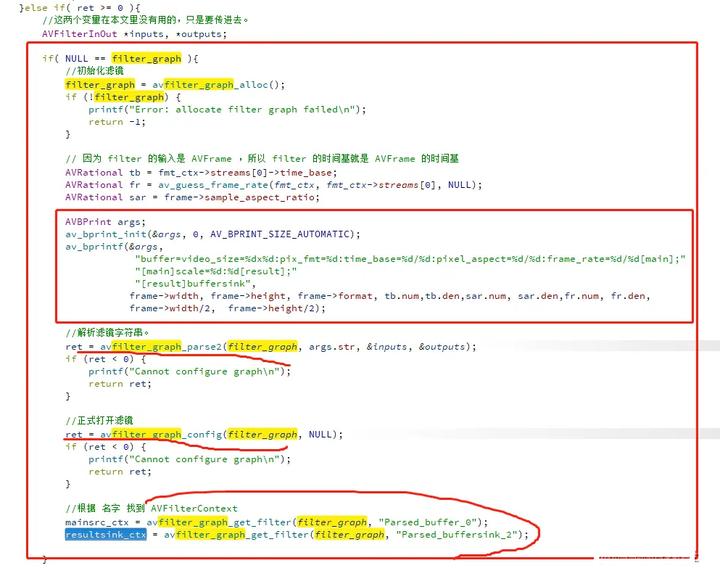

下面就结合本文的 scale-3 项目代码来理解一下上面的数据结构跟函数，请看下图：
上图是初始化 跟打开 一个滤镜 的代码，函数调用如下： avfilter_graph_alloc ➔ avfilter_graph_parse2 ➔ avfilter_graph_config 。上面这 3个函数的调用比较容易看懂。比较不容易明了的是低下那两行代码，如下：
//根据 名字 找到 AVFilterContext
mainsrc_ctx = avfilter_graph_get_filter(filter_graph, "Parsed_buffer_0");
resultsink_ctx = avfilter_graph_get_filter(filter_graph, "Parsed_buffersink_2");
avfilter_graph_parse2 函数接受字符串 "Parsed_buffer_0" ，"Parsed_buffer_2"。这两个字符串是怎么算出的呢？往 滤镜容器 创建 滤镜上下文 的时候，每个 滤镜上下文 都有一个名字的，这个名字的规则如下：
name 就是 字符串里面的 buffer 或者 buffersink 。 index 是什么呢？ index 代表第几个滤镜上下文。 第一个滤镜上下文 是 buffer= .... [main] ，这个的 index 就是 0，拼起来就是 Parsed_buffer_0 。这是一个 buffer 滤镜（输入滤镜） 第二个滤镜上下文 是 [main]scale=%d:%d[result] ，这是一个 scale 滤镜，拼起来是 Parsed_scale_1 ，不过这个滤镜我们 scale-3 项目代码没调出来不用管。 第三个滤镜上下文 是 [result]buffersink ，这是一个 buffersink 滤镜（输出滤镜）
现在，只要往 buffer 滤镜上下文 发 AVFrame ，从 buffersink 滤镜上下文读 AVFrame ，就可以了。图像缩小了一倍。代码如下：
最后，就需要释放 滤镜相关的内存，释放也很简单，因为无论是 通过 avfilter_graph_create_filter 还是 avfilter_graph_parse2 创建的滤镜上下文，都放进去了滤镜容器里面。所以只需要调 avfilter_graph_free 来释放 滤镜容器 即可，容器里面的滤镜上下文都会全部释放。
//释放滤镜。
avfilter_graph_free(&filter_graph);
下面我们继续讲 第一种 最原始的创建滤镜的方法，里面没有用到 字符串滤镜语法。完全是一个一个滤镜创建，然后连接起来的。

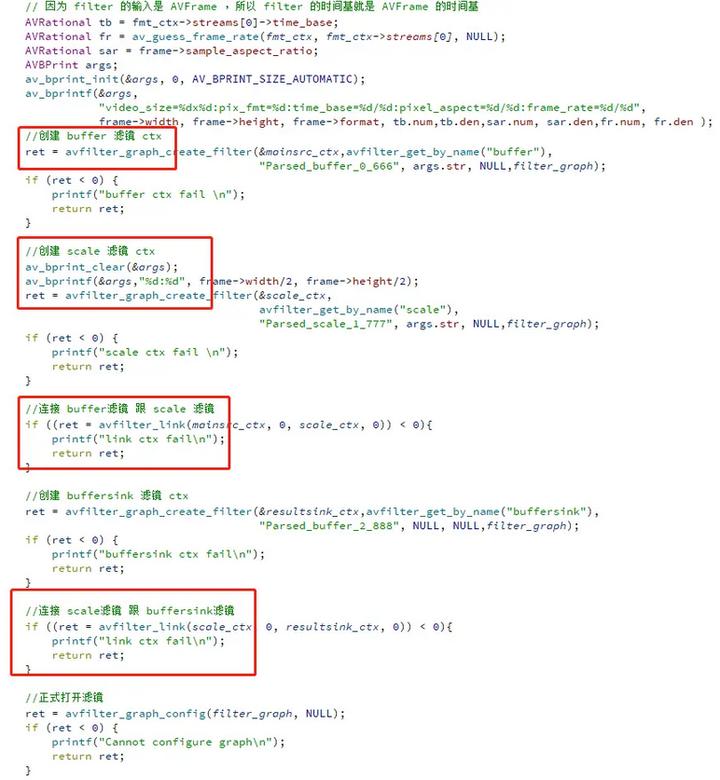

请打开 scale-1 项目的代码。请看下图：
上图中的函数调用流程如下： avfilter_graph_alloc ➔ avfilter_graph_create_filter ➔ avfilter_link ➔ avfilter_graph_create_filter ➔ avfilter_link ➔ avfilter_graph_config 可以看出了，如果滤镜很多，要写很多代码，但是这种原始的方式是最灵活的，你想怎么链接都可以。 avfilter_link 函数有一个重点，就是第二第四个参数，这是一个下标，本文填0即可
scale-1 项目的代码 没有使用 avfilter_graph_parse2 函数。
至此，第一种使用滤镜的方法也讲解完毕了。

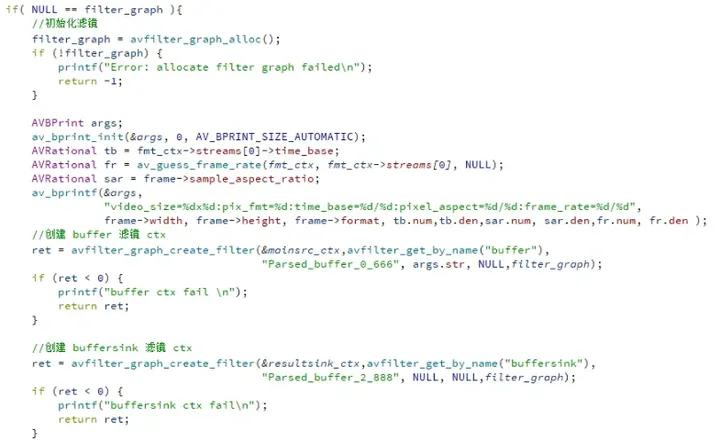

最后讲 第二种 调用 滤镜函数的方法，代码在 scale-2 项目里面，这种方法就是 ffmpeg.c 里面的滤镜用法，可以说是官方用法。 scale-2 项目的代码虽然跟 ffmpeg.c 用的同一种滤镜调用方法，但是 ffmpeg.c 里面的滤镜功能更加复杂，因为他要根据 [0:v] 定位到哪个文件哪个流。FFmpeg 为了实现这些命令行滤镜功能，导致 ffmpeg.c 里面的滤镜代码非常复杂，但实际上，滤镜函数的调用，难度其实是跟 scale-2 项目一样的。下面就我们一起探索 scale-2 项目的代码，请看下图：
上面的代码 是 创建 buffer ctx 跟 buffersink ctx ，跟之前一样。

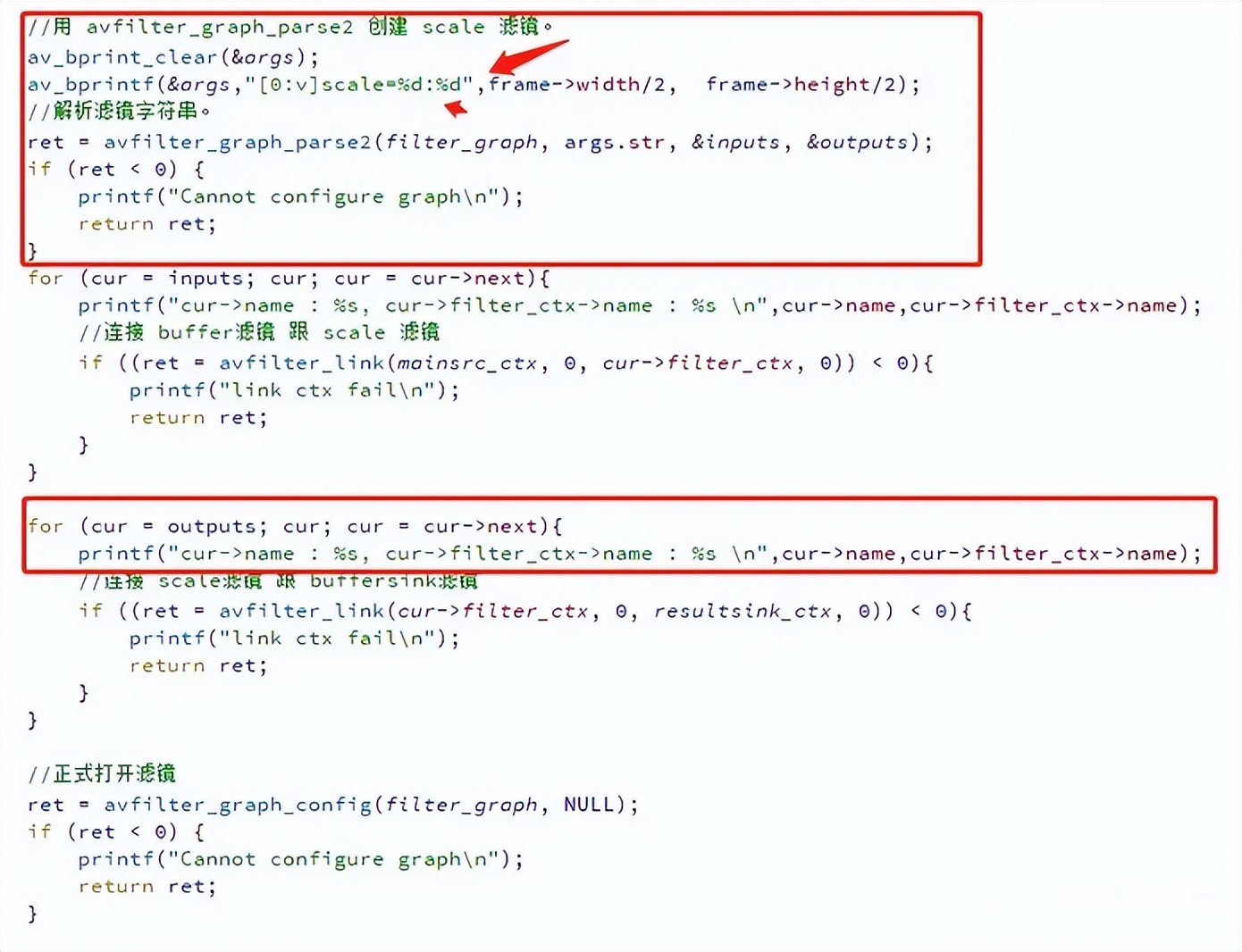

继续看后面代码，如下：
实际上 第二种方法，我个人觉得是专门 为 ffmpeg.c 准备的，如果你是一个库使用者，使用本文的第三种方法即可。 scale-2 项目由于传给 avfilter_graph_parse2 函数的字符串没有定义 buffer 跟 buffersink ，所以默认不会创建这两个 滤镜上下文。但是他会提供 AVFilterInOut 开放入口跟出口给你自己创建的 buffer 跟 buffersink 来连接。上面我打印了一些 cur 变量的值，运行结果如下：
scale-2 项目的代码看起来也比较容易理解，这是因为我没有管那个 0:v ，我的输入文件是写死的。一旦要实现 ffmpeg 命令行滤镜的功能，代码就会异常复杂。
